S7500交换机PIM-DM组播协议典型配置
一、组网需求：
使用三台S7500交换机S75-A、S75-B、S75-C组网；S75-A连接一台组播源服务器，S75-B、S75-C分别连接客户端A、客户端B，连接端口如下：
S75-A通过e1/0/1端口连接组播源，e1/0/2端口连接S75-B，e1/0/3端口连接S75-C；S75-B通过e1/0/1端口连接客户端A，e1/0/2端口连接S75-A；
S75-C通过e1/0/1端口连接客户端B，e1/0/3端口连接S75-A；
使用OSPF协议发布路由、组播协议使用PIM-DM协议和IGMP协议，视频服务器发送组播地址为225.0.0.1的组播数据，客户端A、B加入该组并用客户端软件接收组播数据。
二、组网图：
三、配置步骤：
1.配置OSPF协议
在S7500交换机的虚接口上启动OSPF路由协议，属于area 0，使用network命令发布路由，确保各交换机OSPF路由表可以正确建立，从客户端A、B可以ping 通组播源服务器地址10.0.2.1/24。
2.启动组播路由协议
[H3C] multicast routing-enable
3.在接口上启动IGMP和PIM-DM协议
S75-A：
[H3C] vlan 2
[H3C-vlan2] port ethernet 1/0/1
[H3C-vlan2] quit
[H3C] vlan 100
[H3C-vlan100] port ethernet 1/0/2
[H3C-vlan100] quit
[H3C] vlan 200
[H3C-vlan200] port ethernet 1/0/3
[H3C-vlan200] quit
[H3C] interface vlan-interface 2
[H3C-vlan-interface2] ip address 10.0.2.254 255.255.255.0 [H3C-vlan-interface2] pim dm
[H3C-vlan-interface2] quit
[H3C] interface vlan-interface 100
[H3C-vlan-interface100] ip address 10.0.100.252 255.255.255.0 [H3C-vlan-interface100] pim dm
[H3C-vlan-interface100] quit
[H3C] interface vlan-interface 200
[H3C-vlan-interface200] ip address 10.0.200.252 255.255.255.0 [H3C-vlan-interface200] pim dm
S75-B：
[H3C] vlan 10
[H3C-vlan10] port ethernet 1/0/1
[H3C-vlan10] quit
[H3C] vlan 100
[H3C-vlan100] port ethernet 1/0/2
[H3C-vlan100] quit
[H3C] interface vlan-interface 10
[H3C-vlan-interface10] ip address 10.0.10.254 255.255.255.0 [H3C-vlan-interface10] pim dm
[H3C-vlan-interface10] quit
[H3C] interface vlan-interface 100
[H3C-vlan-interface100] ip address 10.0.100.253 255.255.255.0 [H3C-vlan-interface100] pim dm
[H3C-vlan-interface100] quit
S75-C：
[H3C] vlan 20
[H3C-vlan20] port ethernet 1/0/1
[H3C-vlan20] quit
[H3C] vlan 200
[H3C-vlan200] port ethernet 1/0/3
[H3C-vlan200] quit
[H3C] interface vlan-interface 20
[H3C-vlan-interface20] ip address 10.0.20.254 255.255.255.0
[H3C-vlan-interface20] pim dm
[H3C-vlan-interface20] quit
[H3C] interface vlan-interface 200
[H3C-vlan-interface200] ip address 10.0.200.253 255.255.255.0
[H3C-vlan-interface200] pim dm
四、配置关键点：
1.二、三层组播可以同时运行在交换机上，但是在同一个VLAN或该
VLAN对应的虚接口上是不能同时运行二层和三层组播协议的。
2.S7500交换机目前一旦全局使能Multicasting-routing，会在现有的所
有三层虚接口上使能igmp，默认会自动配置igmp enable。
PIM组播协议密集模式（DM模式） 【实验名称】 PIM组播协议密集模式（DM模式） 【实验目的】 熟悉如何配置PIM密集模式 【背景描述】 你是一个某单位的网络管理员，单位有存放资料的组播服务器，，服务器为用户提供组播服务，请你满足现在的网络需求。采用PIM的密集模式来实现。 【实现功能】 实现PIM密集模式下组播流量的传输，如果没有组成员，自动修剪组播发送信息。 【实验拓扑】 S1 vlan1:192.168.1.253 vlan10:192.168.10.1 vlan12:192.168.12.1 vlan20:192.168.20.1 vlan100:192.168.100.1 S2 vlan1:192.168.2.253 vlan50:192.168.50.1 vlan12:192.168.12.2 vlan60:192.168.60.1 S2126 vlan1:192.168.1.254 S2150vlan1:192.168.2.254
【实验设备】 S3550-24(2台)、S2126G（1台）、S2150G(1台)、PC(4台) 【实验步骤】 第一步：基本配置 switch(config)#hostname S1 S1(config)#vlan 10 ! 创建一个vlan10 S1(config-vlan)#exi S1(config)#vlan 12 S1(config-vlan)#exi S1(config)#vlan 20 S1(config-vlan)#exi S1(config)#vlan 100 S1(config-vlan)#exi S1(config)#interface f0/24 S1(config-if)#switchport mode trunk ！把f0/24接口作为trunk接口 S1(config-if)#switchport trunk allowed vlan remove 100 ! trunk链路不传输vlan 100的信息 S1(config)#interface vlan 1 S1(config-if)#ip address 192.168.1.253 255.255.255.0 S1(config-if)#no shutdown S1(config)#interface vlan 10 S1(config-if)#ip address 192.168.10.1 255.255.255.0 ！创建一个SVI地址 S1(config-if)#no shutdown S1(config)#interface vlan 12 S1(config-if)#ip address 192.168.12.1 255.255.255.0 S1(config-if)#no shutdown S1(config)#interface vlan 20 S1(config-if)#ip address 192.168.20.1 255.255.255.0 S1(config-if)#no shutdown S1(config)#interface vlan 100 S1(config-if)#ip address 192.168.100.1 255.255.255.0 S1(config-if)#no shutdown S1(config)#interface fastethernet f0/1 ！把接口加入到vlan 10 S1(config-if)#switchport access vlan 10 S1(config)#interface fastethernet f0/2 S1(config-if)#switchport access vlan 20 S1(config)#interface fastethernet f0/12 S1(config-if)#switchport access vlan 12 switch(config)#hostname S2 S2(config)#vlan 12 S2(config-vlan)#exi
目录 交换机远程TELNET登录 (2) 交换机远程AUX口登录 (5) 交换机DEBUG信息开关 (6) 交换机SNMP配置 (9) 交换机WEB网管配置 (10) 交换机VLAN配置 (12) 端口的TRUNK属性配置（一） (14) 交换机端口TRUNK属性配置（二） (16) 交换机端口TRUNK属性配置（三） (18) 交换机端口HYBRID属性配置 (21) 交换机IP地址配置 (23) 端口汇聚配置 (25) 交换机端口镜像配置 (27) 交换机堆叠管理配置 (29) 交换机HGMP V1 管理配置 (31) 交换机集群管理（HGMP V2）配置 (33) 交换机STP配置 (34) 路由协议配置 (36) 三层交换机组播配置 (41) 中低端交换机DHCP-RELAY配置 (44) 交换机802.1X配置 (46) 交换机VRRP配置 (51) 单向访问控制 (54) 双向访问控制 (57) IP+MAC+端口绑定 (62) 通过ACL实现的各种绑定的配置 (64) 基于端口限速的配置 (66) 基于流限速的配置 (68)
其它流动作的配置 (70) 8016 交换机DHCP配置 (73)
. . . . . 交换机远程T ELNET 登录 1 功能需求及组网说明 2 telnet 配置 『配置环境参数 』 PC 机固定I P 地址10.10.10.10/24 SwitchA 为三层交换机，vlan100 地址10.10.10.1/24 SwitchA 与S witchB 互连v lan10 接口地址192.168.0.1/24 SwitchB 与S witchA 互连接口v lan100 接口地址192.168.0.2/24 交换机S witchA 通过以太网口e thernet 0/1 和S witchB 的e thernet0/24 实现互连。 『组网需求』 1. SwitchA 只能允许10.10.10.0/24 网段的地址的P C telnet 访问 2. SwitchA 只能禁止10.10.10.0/24 网段的地址的P C telnet 访问 3. SwitchB 允许其它任意网段的地址t elnet 访问 2 数据配置步骤 『PC 管理交换机的流程』 1. 如果一台P C 想远程T ELNET 到一台设备上，首先要保证能够二者之间正常通信。 SwitchA 为三层交换机，可以有多个三层虚接口，它的管理v lan 可以是任意一个 具有三层接口并配置了I P 地址的v lan 2. SwitchB 为二层交换机，只有一个二层虚接口，它的管理v lan 即是对应三层虚 接口并配置了I P 地址的v lan 3. Telnet 用户登录时，缺省需要进行口令认证，如果没有配置口令而通过T elnet 登录，则系统会提示“password required, but none set.”。 【SwitchA 相关配置】
一.用户配置:
二.系统IP配置: [H3C]vlan 20 [H3C]management-vlan 20 [H3C]interface vlan-interface 20 创建并进入管理VLAN [H3C]undo interface vlan-interface 20 删除管理VLAN接口 [H3C-Vlan-interface20]undo ip address 删除IP地址 [H3C-Vlan-interface20]undo ip gateway [H3C-Vlan-interface20]shutdown 关闭接口 [H3C-Vlan-interface20]undo shutdown 开启 [H3C]display ip 显示管理VLAN接口IP的相关信息 [H3C]display interface vlan-interface 20 查看管理VLAN的接口信息

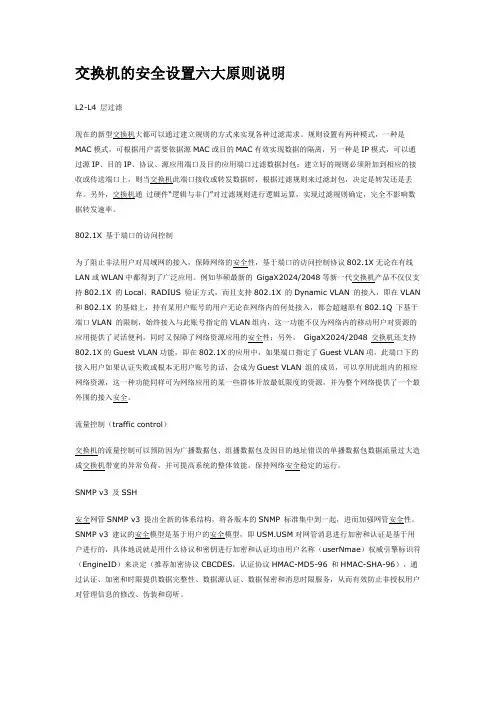

交换机的安全设置六大原则说明 L2-L4 层过滤 现在的新型交换机大都可以通过建立规则的方式来实现各种过滤需求。规则设置有两种模式，一种是MAC 模式，可根据用户需要依据源MAC或目的MAC有效实现数据的隔离，另一种是IP模式，可以通过源IP、目的IP、协议、源应用端口及目的应用端口过滤数据封包；建立好的规则必须附加到相应的接收或传送端口上，则当交换机此端口接收或转发数据时，根据过滤规则来过滤封包，决定是转发还是丢弃。另外，交换机通过硬件“逻辑与非门”对过滤规则进行逻辑运算，实现过滤规则确定，完全不影响数据转发速率。 802.1X 基于端口的访问控制 为了阻止非法用户对局域网的接入，保障网络的安全性，基于端口的访问控制协议802.1X无论在有线LAN 或WLAN中都得到了广泛应用。例如华硕最新的GigaX2024/2048等新一代交换机产品不仅仅支持802.1X 的Local、RADIUS 验证方式，而且支持802.1X 的Dynamic VLAN 的接入，即在VLAN和802.1X 的基础上，持有某用户账号的用户无论在网络内的何处接入，都会超越原有802.1Q 下基于端口VLAN 的限制，始终接入与此账号指定的VLAN组内，这一功能不仅为网络内的移动用户对资源的应用提供了灵活便利，同时又保障了网络资源应用的安全性；另外，GigaX2024/2048 交换机还支持802.1X 的Guest VLAN功能，即在802.1X的应用中，如果端口指定了Guest VLAN项，此端口下的接入用户如果认证失败或根本无用户账号的话，会成为Guest VLAN 组的成员，可以享用此组内的相应网络资源，这一种功能同样可为网络应用的某一些群体开放最低限度的资源，并为整个网络提供了一个最外围的接入安全。 流量控制（traffic control） 交换机的流量控制可以预防因为广播数据包、组播数据包及因目的地址错误的单播数据包数据流量过大造成交换机带宽的异常负荷，并可提高系统的整体效能，保持网络安全稳定的运行。 SNMP v3 及SSH 安全网管SNMP v3 提出全新的体系结构，将各版本的SNMP 标准集中到一起，进而加强网管安全性。SNMP v3 建议的安全模型是基于用户的安全模型，即https://www.doczj.com/doc/329727404.html,M对网管消息进行加密和认证是基于用户进行的，具体地说就是用什么协议和密钥进行加密和认证均由用户名称（userNmae）权威引擎标识符（EngineID）来决定（推荐加密协议CBCDES，认证协议HMAC-MD5-96 和HMAC-SHA-96），通过认证、加密和时限提供数据完整性、数据源认证、数据保密和消息时限服务，从而有效防止非授权用户对管理信息的修改、伪装和窃听。 至于通过Telnet 的远程网络管理，由于Telnet 服务有一个致命的弱点——它以明文的方式传输用户名及口令，所以，很容易被别有用心的人窃取口令，受到攻击，但采用SSH进行通讯时，用户名及口令均进行了加密，有效防止了对口令的窃听，便于网管人员进行远程的安全网络管理。
