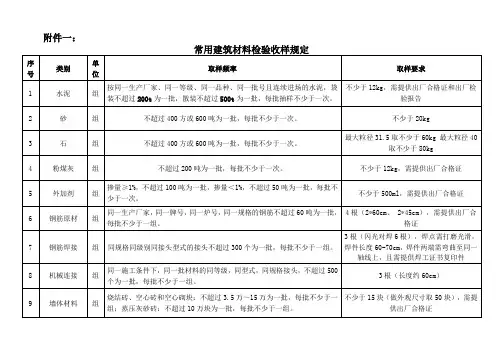

常用建筑材料试验取样规则
A.1水泥取样规则
A.1.1取样执行标准：GB 175-2007 GB12573-90 GB50204-2002
A.1.2取样工具：手工取样器
A.1.3取样单位：水泥抽样检验应按批进行:
a) 混凝土结构中水泥检查数量：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。
b) 砌筑砂浆水泥检查数量：检验批应以同一生产厂家、同一编号为一批。
A.1.4 取样部位:
a) 袋装水泥堆场；
b) 散装水泥卸料处或输送水泥运输机具上。
A.1.5 取样方法：取样应有代表性，可连续取，亦可随机选择20个以上不同部位取等量样品。
A.1.6 取样数量：总量20kg以上，缩分成试验样和封存样二等份。
A.1.7 样品标志：建设单位、施工单位、工程名称、水泥厂家、品种等级、包装日期、出厂编号以及水泥批量。
A.1.8 包装及送样：水泥样品要妥为包装，特别注意防潮。取样后应及时送试验室，并填写好与样品标志相符的委托单，交试验人员。
A.1.9 其它：水泥进场后应立即取样试验。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。砌筑砂浆中不同品种的水泥，不得混合使用。
A1.10进场复验检测项目：混凝土及地面工程进行强度检测、水泥安定性检测、凝结时间检测，抹灰工程只需对水泥的凝结时间和安定性进行检验即可。（对试验不合格产品应双倍取样检测）
A.2 钢混凝土用钢筋取样规则
A.2.1 常用钢筋的种类及其质量标准
a)热轧带肋钢筋 GB/1499.2-2007
b)热轧光圆钢筋 GB1499.1-2008
c)余热处理钢筋 GB13014-91
A.2.2 取样批量：应按批进行检查和验收，每批重量不大于60吨。
A.2.3热轧带肋钢筋、热轧光圆钢筋、余热处理钢筋的取样
a)热轧带肋钢筋：每批应由同一牌号、同一炉罐号、同一规格的钢筋组成。允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%。
b)]热轧光圆钢筋：每批应由同一牌号，同一炉罐号、同一尺寸的钢筋组成。每批重量不大于60t。超过60 t的部分，每增加40 t（或不足40的余数），增加一个拉伸试验试样和一个弯曲试验试样。允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。各炉罐号含碳量之差不得大于0.02%，含锰量之差不得大于0.15%。混合批的重量
不大于60 t
c)余热处理钢筋：每批应由同一牌号，同一炉罐号，同一规格，同一交货状态的钢筋组成。公称
容量不大于30t的冶炼炉冶炼的钢坯和连铸坯轧成的钢筋，允许由同一牌号、同一冶炼方法、同一浇注
方法的不同炉罐号组成混合批，但每批不应多于6个炉罐号。各炉罐号含碳量之差不得大于0.02%，含
锰量之差不得大于0.15%。
d)取样方法：从每批外观检查合格的钢材中任取两根（或两盘），截去端头50cm，再截取试样。
e)取样数量：在上述两根（盘）钢材上分别截一长试件和一短试件。
f)试件尺寸：长试件长11d +25cm 数量5根，不小于500mm；短试件长Q235 5 d+15 cm HRB335
6 d +15 cm HRB400 8 d +15 cm（d 为钢材直径或厚度）数量2根。
A.2.5 样品标志：施工单位、建设单位、工程名称、使用部位、钢材的生产厂家、炉（批）号、牌号、
直径、合格证编号及批量。
A.2.6 送样：填写好与样品标志相符的委托单，交试验人员。
A.2.7复检：若试验结果中，拉伸或冷弯试验任一有不合格项，则应从同一批中再任取双倍试样进行该
不合格项的复验，取样方法同上。
A.2.8其它：进口钢材及遇有机械性能显著不正常或冷弯发生脆断的钢材，须送试验室重检及进行化学
分析。冷拉率试验至少应取4根，且长度60mm以上。
A2.9进场复验检测项目：对于新进场的产品应进行拉伸、抗弯、延伸率试验检测（对试验不合格产品
应双倍取样检测）
A.3 冷拉钢筋取样规则
A.3.1 取样执行标准：GB50204-92(本条为旧规范内容，未见新规范作规定，暂保留）
A.3.2 取样批量：由同级别、同直径的钢筋组成验收批，每批不超过20吨。
A.3.3 取样方法：从每批外观检查合格的冷拉钢筋中任取两根，截去端头50cm。
A.3.4 取样数量：在上述两根钢筋上各截取长、短试件一根，共计2根长、2根短试件。长试件长60cm，短试件长（a 为钢筋直径）。
A.3.5 样品标志：施工单位、建设单位、工程名称、使用部位、钢筋牌号、直径、批量及冷拉日期。
A.3.6 送样：填写好与样品相符的委托单，交试验人员。
A.3.7 复检：机械性能试验有一不合格项，应取双倍试样复检，取样方法同上。
A3.8进场复验检测项目：对于新进场的产品应进行拉伸和抗弯试验检测（对试验不合格产品应双倍取样检测）
A.4 冷拔低碳钢丝取样规则
A.4.1 取样执行标准：JC/T540-2006
A.4.2 取样批量：冷拔低碳钢丝应成批进行检查和验收，每批冷拔低碳钢丝应由同一钢厂、同一钢号、同一总压缩率、同一直径组成，甲级冷拔低碳钢丝每批质量不大于30t，乙级冷拔低碳钢丝每批质量不大于50t
A.4.3 取样方法及数量：
a) 甲级钢丝按盘编号，逐盘取样，截去端头50cm后取2个试样，分别做拉力和180°反复弯曲试验。拉力试样长40cm，弯曲试样长15cm。
b) 乙级钢丝从外观检查合格的每批中任取3盘，截去端头50cm，每盘各截取长、短试件各一根，分别做拉力和反复弯曲试验。长试件长40cm，短试件长15cm。
A.4.4 样品标志：施工单位、建设单位、工程名称、使用部位、钢丝的牌号、直径和盘号。
A.4.5 送样：填写好与样品相符的委托单，交给试验人员。
A.4.6 复检：乙级钢丝经试验，若有一试样不合格，应从未取过试样的盘中截取双倍试样复检，如仍有一根不合格，则该批钢丝应逐盘检验。
A4.7主要检测项目：甲级冷拔低碳钢丝应进行直径、抗拉强度、断后伸长率、及反复弯曲次数的检验。
如有某项检验项目不合格时，不得进行复检。乙级冷拔低碳钢丝应进行直径、抗拉强度、断后伸长率、及反复弯曲次数的检验。如有某项检验项目不合格时，可从该批冷拔低碳钢丝中抽取双倍数量的试样进行复检。
A.5 冷轧带肋钢筋取样规则
A.5.1 取样执行标准：GB13788-2000
A.5.2 取样批量：钢筋应按批进行验收，每批应由同一牌号、同一外形、同一规格和同一生产工艺和同一交货状态的钢筋组成，每批不大于60吨。
A.5.3 取样方法和数量：应逐盘取样。对直条成捆供应的550级应逐捆取样。
a) 对盘状钢筋，从每盘的任一端截去500mm后切取3个试件，1个做抗拉强度和伸长率试验,另2个做弯曲试验。
b) 对捆状钢筋，从每捆中同一根钢筋上截取3个试件，1个做抗拉强度和伸长率试验，另2个做弯曲试验。
A.5.4 试件尺寸：抗拉试件长60cm，抗弯试件长25cm。
A.5.5 样品标志：施工单位、建设单位、工程名称、使用部位、钢筋牌号、直径、出厂厂家和进场批量。
A.5.6 送样：填写好与样品相符的委托单，交给试验人员。
A5.7进场复验检测项目：对于新进场的产品应进行拉伸、抗弯试验、伸长率试验检测（对试验不合格产品应双倍取样检测）
A6 预应力混凝土用钢筋取样规则
A.6.1每批钢筋或连接件进场后，应进行钢筋的力学及工艺性能试验或其他性能的复检，合格后方可使用。
A.6.2 批量划分：按下列规定：
A.6.2.1预应力混凝土用钢丝及预应力混凝土用钢绞线以同一牌号、同一规格、同一生产工艺不大于60t 为一批。
A.6.2.2钢绞线、钢丝束无粘结预应力筋以同一钢号、同一规格、同一生产工艺生产的钢绞线、钢丝束不大于30t为一批。
A.6.2.3预应力筋用锚具、夹具和连接器以同一类产品、同一批原材料、用同一种工艺一次投料生产不超过1000套组为一验收批。外观检查抽取10%，且不少于10套。对其中有硬度要求的零件，硬度检验抽取5%，且不少于5套。静载锚固能力检验抽取3套试件的锚具、夹具或连接器。
A.6.2.4预应力混凝土用金属螺旋管每批抽检9件圆管试件（12件扁管试件）。
A6.2.5进场复检测项目：对于新进场的产品应进行抗拉强度、规定非比例延伸强度、伸长率、弯曲试验、应力松弛试验、疲劳试验检测（对试验不合格产品应双倍取样检测）
A.7 钢筋焊接骨架和焊接网的取样规则
A.7.1 参照标准：《钢筋焊接及验收规程》（JGJ18-2003）
A.7.2在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。
A.7.3 批量划分：凡钢筋牌号、直径及尺寸相同的焊接骨架和焊接网应视为同一类型制品，且每300件作为一批；一周内不足300件的亦应按一批计算。
A.7.4 取样方法：试件应从每批成品中切取。（注：切取过试件的制品，应补焊同牌号、同直径的钢筋，其边长的搭接长度不应小于2个孔格的长度。）
当焊接骨架所切取试件的尺寸小于规定的试件尺寸，或受力钢筋直径大于8mm时，可在生产过程中制作模拟焊接试验网片，从中切取试件。
A.7.5 试件尺寸：
拉伸试件——纵筋长度应大于或等于300mm，且横筋的焊点应处于纵筋长度的1/2处。
剪切试件——纵筋长度应大于或等于290mm；横筋长度应大于或等于50mm，其焊点距纵筋一端应大于或等于40mm，距另一端应大于或等于250mm。
A.7.6 由几种直径钢筋组合的焊接骨架或焊接网，应对每种组合的焊点作力学性能检验；热轧钢筋应做剪切试验，每组3件；冷轧带肋钢筋焊点除作剪切试验外，尚应对纵向和横向冷轧带肋钢筋作拉抻试验，试件应各为1 件；冷拔低碳钢丝抗剪试件每组3件，拉伸试件每组3件。如需复检，应取双倍试件。
A.7.7 样品标志：施工单位、建设单位、工程名称、结构部位、钢筋牌号、直径、焊接日期、焊工姓名及证号。
A.7.8 送样：填写与样品标志相符的委托单，交试验人员。
A7.9检测项目：对样品应进行力学拉伸试验检测（对试验不合格产品应双倍取样检测）
A.8 钢筋闪光对焊接头取样规则
A.8.1在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。
A.8.2 批量划分：同一台班、同一焊工完成的300个同牌号、同直径钢筋的焊接接头应作为一批。当同一台班内的接头数量较少，可在一周之内累计计算；若累计仍不足300个接头时，应按一批计算。
A.8.3 取样数量与尺寸：从每批接头中随机切取6个试件，其中：
——3个做拉伸试验, 试件长度60cm，焊点应处于试件长度的1/2处。
——3个做弯曲试验, 试件长度(D+2.5d)+150mm，D为弯心直径，当d≤25（mm），D=4d；当d＞25(mm) ，D=5d,d为钢筋直径。
A.8.4 试件要求：试件的焊点均应在试件长度的1/2处。抗弯试件应将焊点受压面的毛刺和镦粗变形部分消除，且与母材的外表面齐平。
A.8.5 样品标志：施工单位、建设单位、工程名称、结构部位、钢筋牌号、直径、该批接头数量、焊接日期、焊工姓名及证号。
A.8.6 送样：填写与样品标志相符的委托单，交试验人员。
A8.7检测项目：拉伸和抗弯试验检测（对试验不合格产品应双倍取样检测）
A.9 钢筋电弧焊接头取样规则
A.9.1在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。
A.9.2 批量划分：
a) 在现浇钢筋混凝土结构中，应以300个同牌号钢筋、同型式接头作为一批；在房屋结构中，应在不超过二楼层中以300个同牌号钢筋、同型式接头作为一批；当不足300个时，仍应作为一批。
a)在装配式结构中，可按生产条件制作模拟试件。
b)在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径钢筋接头中切取3 个试件。A.9.3 取样方法与数量：从成品中每批随机切取3个接头进行拉伸试验。
A.9.4 试件尺寸：每个试件的长度为8d+400mm（d 为钢筋直径），焊接点应处于试件长度尺寸的1/2处。
A.9.5 样品标志：施工单位、建设单位、工程名称、结构部位、钢筋牌号、直径、焊接日期、焊工姓名及证号。
A.9.6 送样：填写与样品标志相符的委托单，交试验人员。
A9.7检测项目：拉伸试验检测（对试验不合格产品应双倍取样检测）
A.10 钢筋电渣压力焊接头取样规则
A.10.1在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。
A.10.2 批量划分：
a)在现浇混凝土结构中，应以300个同牌号钢筋接头作为一批。
b)在房屋结构中，应在不超过两楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。
c)在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径钢筋接头中切取3 个试件。A.10.3 取样方法与数量：应从每批接头中随机切取3个试件做拉伸试验。复检应取双倍试件。
A.10.4 试件尺寸：试件长度60cm。焊点应处于试件长度的1/2处。
A.10.5 样品标志：施工单位、建设单位、工程名称、结构部位、钢筋牌号、直径、接头批量、焊接日期、焊工姓名及证号。
A.10.6 送样：填写与样品标志相符的委托单，交试验人员。
A10.7检测项目：进行拉伸试验检测（对试验不合格产品应双倍取样检测）
A.11 钢筋气压焊接头取样规则
A.11.1在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。
A.11.2 批量划分：
——在现浇混凝土结构中，应以300个同牌号钢筋接头作为一批。
——在房屋结构中，应在不超过两楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。
——在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径钢筋接头中切取3 个试件。A.11.3 取样方法与数量：应从每批接头中随机切取3个接头做拉伸试件。在梁、板的水平钢筋连接中，还应另切取3个接头做弯曲试件。抗弯试件的焊点侧面应用砂轮磨至与母材外表面齐平。如需复验，应取双倍试件。
A.11.4 试件尺寸：
拉伸试件长度为60cm，焊点应在长度的1/2处。
抗弯试件焊点应处于试件长度的1/2处。焊点应处于试件长度的1/2处。
试件长度(D+2.5d)+150mm，D为弯心直径，当d≤25（mm），D=4d；当d＞25(mm) ，D=5d,d为钢筋直径
A.11.5样品标志：施工单位、建设单位、工程名称、结构部位、钢筋牌号、直径、焊接日期、焊工姓名及证号。
A.11.6 送样：填写与样品标志相符的委托单，交试验人员。
A11.7检测项目：进行拉伸和弯曲试验检测（对试验不合格产品应双倍取样检测
A.12 钢筋机械连接接头取样规则
A.12.1 执行标准JGJ107-2010：钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，合格后方可正式生产。工艺检验应符合下述要求：
——每种规格钢筋的接头均应做拉伸试验；
——接头试件的钢筋母材亦应做拉伸试验，且应取自接头试件的同一根钢筋。
A.12.2 批量划分：同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批；不足500个也作为一个验收批。
A.12.3 取样方法与数量：每一验收批的接头试件必须在工程结构中随机切取。每种规格的接头试件不应少于3个。如需复检时，应取双倍试件。
A.12.4 试件尺寸：试件长度尺寸为500~550mm。连接件必须处于试件长度尺寸的中间位置。
A.12.5 样品标志：施工单位、建设单位、工程名称、结构部位、钢筋牌号、直径、试件制作日期、操作工姓名及证号。
A.12.6 送样：填写与样品标志相符的委托单，交给试验人员。
A12.7检测项目：进行拉伸试验检测（对试验不合格产品应双倍取样检测）
A12.8 工艺检验应符合下列规定：
1 每种规格钢筋的接头试件不应少于3根；
2 每根试件的抗拉强度和3根接头试件的残余变形的平均值均应符合本规程表3.0.5和表3.0.7的规定；
3 接头试件在测量残余变形后可再进行抗拉强度试验，并宜按本规程附录A表A.1.3中的单向拉伸加载制度进行试验；
4 第一次工艺检验中1根试件抗拉强度或3根试件的残余变形平均值不合格时，允许再抽3根试件进行复检，复检仍不合格时判为工艺检验不合格。
A.13 砂浆取样规则
A.13.1 取样方法：在砂浆搅拌机出料口随机制作砂浆试块。
A.13.2 取样频率：
a). 建筑地面工程按每一层不应少于一组。当每层建筑地面工程面积超过1000m2时，每增加1000m2增做一组试块；不足1000m2，按1000m2计。
b). 砌筑工程按每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。砌筑砂浆的验收批，同一类型、强度等级的砂浆试块应不少于3组。基础和主体各作为一个验收批。检验批的确定可根据施工段划分。
A.13.3，同盘砂浆只应制作一组试块（边长为70.7mm立方体试件3块）。当配合比不同时，应相应制作不同试件。
A.13.4 试块的制作：
将无底试模内壁涂刷薄层机油后，放在预先铺有吸水性较好的湿纸的普通粘土砖上，砖的含水率不应大于2 0% 。
砂浆一次装满试模，用捣棒均匀由外向里按螺旋方向插捣25次，然后沿试模壁四侧用油灰刀插捣
数次，砂浆应高出试模顶面6~8mm。
当砂浆表面开始出现麻斑状态时（约15~30分钟），将高出部分的砂浆沿试模顶面削去抹平。
A.13.5 试块的养护：
试块制作后应在20±5℃温度环境下停置一昼夜（24±2h），当气温较低时，可适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。
试块拆模后，应在标准养护条件下（水泥混合砂浆应为温度20±3℃，相对湿度60~80%，水泥砂浆和微沫砂浆应为温度20±3℃，相对湿度90%以上），继续养护至28天，然后进行试压。
A.13.6 样品标志：施工单位、建设单位、工程名称、结构部位、砂浆种类、强度等级、施工日期、所用配合比、养护方法及温度。
A.13.7 送样：试块应在28天内送试验室，填写好委托单，交试验人员。
A13.8检测项目：对砂浆样品进行抗压试验检测。对于节能工程采用的保温砂浆，应对其进行导热系数、密度、抗压强度、燃烧性能进行检测。（对于试验不合格的结构部位应进行现场检测）
A.14 普通混凝土试块取样规则
A.14.1 取样批量：
a）每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；
b）每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；
c）当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次；
d）每一楼层、同一配合比的混凝土，取样不得少于一次。
e）基坑工程的地下连续墙，每50m3应取样一次，每幅槽段不得少于一次。
f）灌注桩每浇注50m3混凝土应取样一次；单桩单柱时，每根桩必须取样一次。
g) 喷射混凝土每喷射50～100m3混合料或混合料小于50m3的独立工程，不得少于一组。
A.14.2 取样方法：在混凝土浇注地点，从同一盘或同一车中随机一次性抽取。
A.14.3 取样留置组数：每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。
A.14.4 结构实体检验用同条件养护试件的留置方式和取样数量，应符合下列要求：
a）同条件养护试件所对应的结构构件或结构部位，应由监理（建设）、施工等各方共同选定；
b）对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件；
c）同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组；
A.14.5 结构实体检验用同条件养护试件应在达到等效养护龄期时进行强度试验。等效养护龄期应根据同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则确定。
A.14.6 同条件自然养护试件的等效养护龄期，宜根据当地的气温和养护条件，按下列规定确定：
a）等效养护龄期可取按日平均温度逐日累计达到600o C.d时所对应的龄期，0o C及以下的龄期不计入；等效养护龄期不应小于14d，也不宜大于60d；
b）冬期施工、人工加热养护的结构构件，其同条件养护试件的等效龄期可按结构构件的实际养护条件，由监理(建设)、施工等各方根据A.14.5条的规定共同确定。
A.14.7 试块的制作与养护：
试件的尺寸应根据粗骨料的最大粒径（D max）选择：
——当D max≤31.5mm时，选用边长为100mm的立方体试件；
——当D max≤ 40mm时，选用边长为150mm的立方体试件；
——当D max≤ 63mm时，选用边长为200mm的立方体试件。
试件制作前，应检查试模，拧紧螺栓并清刷干净，在其内壁涂刷薄层矿物油脂。
采用振动台振实制作试件时，混凝土拌合物应一次装入试模，装料时应用抹刀沿各试模内壁插捣并使混凝土拌合物高出试模上口，振动时试模不得有任何跳动，振动应持续到表面出浆为止；不得过振。
采用插入式振捣棒振实制作试件时，混凝土拌合物应一次装入试模，装料时应用抹刀沿各试模内壁插捣并使混凝土拌合物高出试模上口，宜用φ25mm的插入式振捣棒，插入试模振捣时，振捣棒距试模底板10~20mm且不得触及试模底板，振动应持续到表面出浆为止，且应避免过振，以防混凝土离析；一般振捣时间为20s。振捣棒拔出要缓慢，拔出后不得留有孔洞。
采用人工插捣制作试件时，混凝土拌合物应分两层装入试模，每层的装料厚度大致相等。用捣棒（注：插捣须用钢制捣棒，长600mm，直径16mm，端部应磨圆）按螺旋方向从边缘向中心均匀进行插捣（插捣底层混凝土时，捣棒应达到试模底部；插捣上层时，捣棒应贯穿上层后插入下层20~30mm），插捣时捣棒应保持垂直，不得倾斜，然后应用抹刀沿试模内壁插拔数次，以防产生麻面；每层插捣次数按在10000mm2截面积内不得少于12次；插捣后应用橡皮锤轻轻敲击试模四周，直至插捣棒留下的空洞消失为止。
刮除试模上口多余的混凝土，待混凝土临近初凝时，用抹刀抹平。
试件成型后，应立即用不透水薄膜覆盖表面，采用标准养护的试件，应在20±5℃的室内静置一昼夜至二昼夜，然后标识、拆模。拆模后的试件应立即放入温度为20±2o C、相对湿度为95%以上的标准养护室中养护，或在温度为20±2℃的不流动的Ca(OH)2饱和溶液中养护。
同条件养护试件的成型方法同上，试件拆模时间可与实际构件的拆模时间相同，拆模后，试件应放置在靠近相应结构构件或结构部位的适当位置，并保持同条件养护。
A.14.8喷射混凝土抗压强度标准试块的制作与试验(参照标准GB50086-2001)：
应采用从现场施工的喷射混凝土板件上切割成要求尺寸的方法制作。模具尺寸为450mm×350mm×120mm，其尺寸较小的一个边为敞开状。
1、在喷射作业面附近，将模具敞开一侧朝下，以80°(与水平面的平角)左右置于墙脚。
2、先在模具外的边墙上喷射，待操作正常后，将喷头移至模具位置，由下而上，逐层向模具
内喷满混凝土。
3、将喷满混凝土的模具移至安全地方，用三角抹刀刮平混凝土表面。
4、在隧洞内潮湿环境中养护1d后脱模。将混凝土大板移至试验室，在标准养护条件下养护
7d，用切割机去掉周边和上表面(底面可不切割)后，加工成边长100mm的立方体试块。
加工后的试块继续在标准条件下养护至28d龄期，进行抗压强度试验。用标准方法进行试
验，加载方向必须与试块喷射成型方向垂直，测得的极限抗压强度值应乘以0.95的系数。
注：当不具备制作抗压强度标准试件条件时，也可采用下列方法进行制作试块，检查强度。
1)在现场喷制混凝土大板，在标准养护条件下养护7d后，用钻芯机在大板上钻取芯样的方法制作
试块。芯样边缘至大板周边的最小距离不应小于50mm。
2)亦可直接向边长为150mm的无底标准试模内喷射混凝土制作试块，其抗压强度换算系数，应通
过试验确定。
A.14.9 样品标志：施工单位、工程名称、结构部位、混凝土品种及强度等级、编号、制作日期、坍落度实测值、使用的配合比。
A14.10检测项目：主要对混凝土样品进行现场坍落度检测和试块抗压试验检测。（对于不合格结构部位处理：应对相应的结构部位进行现场破损或者非破损检测）
A.15 预拌混凝土试块取样规则
A.15.1 参照标准DBJ13-42-2002，预拌混凝土质量检验的内容有：混凝土强度、坍落度、含气量、氯化物总量等，其中氯化物总量可以出厂检验为依据，而强度和坍落度必须以交货检验的结果为依据。A.15.2 取样频率：取样的批量同普通混凝土，另当一个分项（分部）工程中连续应同配合比混凝土大于1000m3时，其交货检验的试样，每200m3混凝土取不得少于一次。
A.15.3 交货检验的混凝土试样应在交货地点采取，坍落度检测应在混凝土到达交货地点后20min内完成，强度试件的制作应在40min内完成。
A.15.4 每个试样应随机地从一盘或一运输车中抽取；混凝土试样应在卸料过程中料量的1/4至3/4之
间采取。
A.15.5 每个试样量应满足混凝土质量检验项目所需用量的1.5倍，且不宜少0.02m3。
A.15.6 对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每100m3相同配合比的混凝土取样检验不得少于一次，当一个工作班相同配合比的混凝土不足100m3时，也不得少于一次。
A.15.7 其它：（同普通混凝土）
A15.8检测项目：主要对混凝土样品进行现场坍落度检测和试块抗压试验检测。（对于不合格结构部位处理：应对相应的结构部位进行现场破损或者非破损检测）
A.16 抗渗混凝土试块取样规则
A.16.1 取样频率：
同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。《混凝土结构工程质量施工验收规范》。
连续浇筑混凝土量500m3应留置一组（6块）混凝土抗渗试块。每项工程不得少于2组。采用预拌混凝土的抗渗试件，留置组数应视结构的规模和要求而定。《地下防水工程施工质
量验收规范》
预拌混凝土当连续浇筑每500m3应留置2组（12块）抗渗试件。且每部位（底板、侧墙）的试件不少于2组，当每增加250-500m3混凝土时，应增加2组试件（12块）。当混凝土增加量在250 m3以内时
不再增加试件组数。《福建省建筑工程文件管理规程》
如使用材料、配合比或施工方法有变化时，均应另行仍按上述规定留置。
A.16.2 取样方法：试样应在浇注地点随机一次性取样，一般应在搅拌后每盘至结束前30分钟之间取样。
A.16.3 取样数量：每一验收批留置的抗渗试件每组6块，试件为顶面直径175mm、底面直径185mm、高150mm的圆台体。
A.16.4 成型与养护：成型方法与普通混凝土同，但试件成型24小时拆模后，要用钢丝刷刷去两端面的水泥浆膜，然后进行标准养护，养护期不少于28天，且不超过90d。
A.16.5 样品标志：施工单位、建设单位、工程名称、结构部位、混凝土强度等级、抗渗等级、施工日期、所用的配合比和混凝土工程量。
A16.6检测项目：对抗渗混凝土进行现场坍落度检测、试块抗压抗渗试验检测（对于试验不合格的结构部位应进行现场检测）
A.17 砂浆、混凝土配合比试配的原材料取样规则
A.17.1 一般要求：
A.17.1.1 进行配合比试配时应采用工程中实际使用的原材料。根据本单位常用的材料，可设计出常用的混凝土配合比备用；在使用过程中，应根据原材料情况及混凝土质量检验的结果予以调整。但遇下列情况之一时，应重新进行配合比设计：
a)对混凝土性能指标有特殊要求时；
b)水泥、外加剂或矿物掺合料品种、质量有显著变化时；
c)该配合比的混凝土生产间断半年以上时。
A.17.1.2 每次试配时，应按规定将所使用的各种原材料送试验室。
A.17.2 原材料由施工单位现场取样送试验室。其数量详见下表：
A.17.3 样品标志：施工单位、建设单位、工程名称、结构部位、材料的品种、规格等。
A.17.4 送样：尽量在砂浆、混凝土施工的前一周送达试验室，并填写好委托单（说明原材料情况、砂浆或混凝土的品种、设计等级、稠度或坍落度要求、结构部位及施工日期等），交给试验人员。
A.18 砌墙砖或砌块取样规则
A.18.1 检验批的构成：以同次进场的、由同一厂家生产的、同品种、同强度等级、同规格的砌墙砖或
砌块组成验收批。
批量：烧结普通砖、混凝土实心砖每15万块、烧结空心砖10万块，小砌块每1万块、混凝土小型空心砌块1万块(用于多层以上建筑的基础和底层的不应少于2组)、烧结多孔砖、混凝土多孔砖、灰砂砖及粉煤灰砖每10万块、蒸压加气混凝土砌块1万块为一批，不足仍按一批计；
A.18.2 取样方法：每批用随机抽样法从外观质量检验后的样品中抽取。
A.18.3 取样数量：混凝土小型空心砌块5块，蒸压加气混凝土砌块6块，其余的均为10块。
A.18.4 样品标志：施工单位、建设单位、工程名称、结构部位、砖或砌块的品种、等级、厂家、批量。
A.18.5 送样：填写好与样品相符的委托单，交试验人员。样品运送过程中要注意保护好，以免影响外
观质量。
A18.6检测项目：主要进行抗压试验检测，对于有节能要求的砌体，应对其导热系数、密度、燃烧性能进行检测。（不合格样品双倍取样试验）
A.19 砂的取样规则
A.19.1 分批：以同一产地、同一规格，每400m3或600t为一批；不足400m3或600t时，亦按一批计。
A.19.2 取样方法：在料堆上取样时，取样部位应均匀分布。，取样前先将取样部位表层铲除，然后由各部位抽取大致相等的砂8份（每份5kg以上），拌和均匀后缩分成一组试样。
A.19.3 取样数量：30kg以上。
A.19.4 样品标志：施工单位、建设单位、工程名称、砂的品种、规格、产地、批量及要求检验的项目。
A.19.5 送样：用不易散失且可防污尘的袋子将试样包装好，并附上样品标志，填写好委托单，交给试验人员。
A19.6检测项目：每批验收的砂应进行颗粒级配、含泥量、泥块含量检验；对于海砂或氯离子污染的砂，还应进行氯离子含量检测；对于海砂，还应进行贝壳含量检测；对于人工砂或混合砂，还应进行石粉含量检测。长期处于潮湿环境的重要混凝土结构所用的砂应进行碱活性检验。对于重要工程或特殊工程，应根据工程需要增加检测项目。对其它指标合格性有怀疑的，应予复检。
A.20 石子的取样规则
A.20.1 分批：（与砂同）
A.20.2 取样方法：在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表层铲除，然后在料堆的顶部、中部和底部各由均匀分布的五个不同部位抽取大致相等的石子16份，拌和均匀后缩分成一组试样。
A.20.3 取样数量：视最大粒径而定
a) 最大粒径小于31.5mm的，取100kg以上；
b) 最大粒径大于或等于31.5mm的，取180kg以上。
A.20.4 样品标志：施工单位、建设单位、工程名称、骨料的品种、规格、产地、批量及要求检验的项目。
A.20.5 送样：试样用不易散失且可防污尘的袋子包装，填好委托单。交给试验人员。
A20.6检测项目：每批验收的石子应进行颗粒级配、含泥量、泥块含量检验。对于碎石或卵石，还应进行针片状颗粒含量检测。当混凝土强度等级大于或等于C60时，应进行压碎指标检验。长期处于潮湿环境的重要混凝土结构所用的石子应进行碱活性检验。
A.21 构件结构性能检验取样规则
A.21.1 分批：
a)成批生产的构件，应按同一工艺正常生产的不超过1000件且不超过三个月的同类型产品为一批。
b)当连续检验10批且每批的结构性能均符合规定的要求时，对同一工艺正常生产的构件，可改为不超过2000件且不超过三个月的同类型产品为一批。
c)对设计成熟、生产数量较少的大型构件（如桁架等），当采取了加强材料和制作质量检验的措施时，可仅作挠度、抗裂或裂缝宽度检验；当采取上述措施并有可靠的实践经验时，亦可不作结构性能检验。
A.21.2 取样数量：在每批中随机抽取一个构件。
A.21.3 委托检验：与中心试验室联系，商定具体实施办法、日期。
A.22建筑防水工程材料现场抽样复验
A.22.1 高聚物改性沥青防水卷材
现场抽样数量：大于1000卷抽5卷，每500-1000卷抽4卷，100-499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷在距端部300mm处裁取约3m作物理性能检验。
物理性能检验：拉力，最大拉力时延伸率，低温柔度，不透水性。
A.22.2 合成高分子防水卷材
现场抽样数量：大于1000卷抽5卷，每500-1000卷抽4卷，100-499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷在距端部300mm处裁取约3m作物理性能检验。
物理性能检验：断裂拉伸强度，扯断伸长率，低温弯折，不透水性。
A.22.3 沥青基防水涂料
现场抽样数量：每工作班生产量为一批抽样，在批中随机抽取整桶样品，逐桶检查外观质量，然后取一份2kg样品作物理性能检验。
物理性能检验：固体含量，耐热度，柔性，不透水性，延伸率。
A.22.4 无机防水涂料
现场抽样数量：每10t为一批，不足10t按一批抽样，每批抽样重量5kg以上。
物理性能检验：抗折强度，粘结强度，抗渗性。
A.22.5 有机防水涂料
现场抽样数量：每5t为一批，不足5t按一批抽样，每批抽样重量5kg以上。
物理性能检验：固体含量，拉伸强度，断裂延伸率，柔性，不透水性。
A.22.6 胎体增强材料
现场抽样数量：每3000m2为一批，不足3000m2按一批抽样，每批抽样2m2以上，现场封样后，送检测部门检测。
物理性能检验：拉力，延伸率。
A.22.7 改性石油沥青密封材料
现场抽样数量：每2t为一批，不足2t按一批抽样，每批抽取重量3kg以上，现场封样后，送检测部门检测。
物理性能检验：低温柔性，拉伸粘结性，施工度。
A.22.8 合成高分子密封材料
现场抽样数量：每2t为一批，不足2t按一批抽样（GB50208-2002）；每1t为一批，不足1t按一批抽样（GB50207-2002）。每批抽取重量3kg以上，现场封样后，送检测部门检测。
物理性能检验：拉伸粘结性，柔性。
A.22.9 高分子防水材料止水带
现场抽样数量：每月同标记的止水带产量为一批抽样。
物理性能检验：拉伸强度，扯断伸长率，撕裂强度。
A.22.10 高分子防水材料遇水膨胀橡胶
现场抽样数量：每月同标记的膨胀橡胶产量为一批抽样。
物理性能检验：拉伸强度，扯断伸长率，体积膨胀倍率。
A.22.11沥青防水卷材
现场抽样数量：大于1000卷抽5卷，每500-1000卷抽4卷，100-499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷在距端部300mm处裁取约3m作物理性能检验。
物理性能检验：纵向拉力，耐热度，柔度，不透水性。
A.22.12 石油沥青
现场抽样数量：同一批至少抽一次。
物理性能检验：针入度，延度，软化点。
A.22.13 沥青玛蹄脂
现场抽样数量：每工作班至少抽一次。
物理性能检验：耐热度，柔韧性，粘结力。
A.22.14高聚物改性沥青防水涂料
现场抽样数量：每10t为一批，不足10t按一批抽样，每批抽样重量5kg。
物理性能检验：固体含量，耐热度，柔性，不透水性，延伸
A.22.15合成高分子防水涂料
常用建筑材料见证取样简明手册 11—1
一、为规范和指导监理人员见证取样工作，提高监理人员见证取样工作水平，特编制本手册。 纳入本手册的是必须进行见证取样的常用建筑材料，其他未包括的应按规范规定和设计要求进行见证取样。 二、手册列出的是常用建筑材料取样批次，监理人员应根据取样批次数量，按以下比例实施见证取样送检： 房屋建筑和市政基础设施工程见证取样送检比例不得低于规定取样数量的30％； 建筑节能工程进场材料和设备的复检全部实行见证取样送检。 三、主要内容： 第一册为见证取样基本知识； 其余各册为常用建筑材料见证取样方法及依据，按监理工程类别，分册编制，陆续出版。 四、本手册内容与相关规定有冲突时，按相关规定执行。相关规定有调整时，应及时执行新的规定。 使用过程中，将根据现场工作需要以及新的法规规定陆续补充完善。 11—2
第一章见证取样基本知识 一、取样和送检的概念 取样：施工单位按照有关技术标准、规范的规定，从检验或检测对象中抽取实验样品的过程； 送检：取样后，将样品从现场移交到有检测资格的单位承检的过程。 二、见证取样和送检的概念 见证：监理人员在取样现场直接目睹、监督，对整个取样过程可以作证的行为。 见证取样和送检：对工程中涉及结构安全的试块、试件和材料以及建筑节能工程材料和设备，在监理人员监督下由施工单位人员在现场按规定当面取样，共同送至有检测资格的单位承检的过程。 见证取样和送检涉及施工方、见证方、试验方三方行为。施工单位取样员和监理单位见证员均应具备相应资格。检测单位须经过省级以上建设行政主管部门对其资质认可和质量技术监督部门对其计量认证，具有CMA章。 三、见证取样和送检的工作要点 建筑工程材料进场后，施工单位应自检并向监理申报材料报验资料。监理人员应核对施工单位申报的材料出厂合格证、检查报告、中文说明书、质量证明文件、材料的出厂日期、批号、数量等报验资料，对材料进行外观检验，符合要求后，对按规定需要复试的，按规定比例实施见证取样和送检。复试报告应报监理审查，合格后方可使用。 取样人员应在试样或其包装上作出标识、封志。标识和封志应标明工程名称、取样部位、取样日期、样品名称和样品数量，并由见证人员和取样人员签字。见证取样的试块、试件和材料送检时，应由送检单位填写委托单，委托单应有见证人员和送检人员签字。见证人员和取样人员应对试样的代表性和真实性负责。 见证人员应作好见证记录，原始记录应归入监理资料，见证记录内容应如实填报在《见证取样台帐》中。 检测单位应检查委托单及试样上的标识和封志，确认无误后方可进行检测。检测报告必须加盖检测专用章。 四、常用水泥品种及强度等级 11—3
常用建筑材料质量检验取样方法 第一节水泥取样方法 一、主要水泥品种、标号、代号 1、硅酸盐水泥分：42.5、42.5R、52.52.5R、62.5、62.5R、72.5R七个标号， 分两种类型，不掺混合材料的称Ⅰ型硅酸盐水泥，代号P·Ⅰ，掺混合 材料的称Ⅱ型硅酸盐水泥，代号P·Ⅱ。 2、普通硅酸盐水泥分：32.5、32.5R、42.5、42..5R、52.5、52.5R、62.5R七 个标号，代号P·0。 3、矿渣、火山灰、粉煤灰硅酸盐水泥分为：275、325、425、425R、525、 525R、625R七个标号，代号分别为P·S、P·P、P·F。 二、引用标准 1、GB12573-90《水泥取样方法》 2、GB175-99《硅酸盐水泥、普通硅酸盐水泥》 3、GB1344-99《矿渣、火山灰、粉煤灰硅酸盐水泥。 三、标志 水泥袋上应清楚标明：工厂名称、生产许可编号、品种名称、代号、标号、包装年月日和编号，包装袋两侧应印有水泥名称和标号，硅酸盐水泥和普通水泥的印刷采用红色，矿渣水泥采用绿色，火山灰和粉煤灰采用黑色。 （注：水泥取样方法） 1、安定性——用雷夹法或沸煮法必须检测合格； 2、废品——凡MgO、SO3，初凝时间、安定性中任一项不符要求； 3、不合格——凡细度、终凝、不溶物、烧失量、强度任一项； 水泥包装中水泥品种、标号、工厂名称、出厂编号不全也属于不合格产品。 四、验收批 以同一生产的同一出厂编号水泥为一个取样单位（即验收批） 五、取样方法和取样数量 水泥试验必须在同一编号水泥的不同部位处等量采集，取样点在20点以上。
取得的水泥样品经充分混匀后，采用防潮容器包装，重量不少于12㎏。 六、一般试验项目 安定性、强度、标准稠度用水量。 七、填写取样单 内容包括：委托单位、工程名称、建设单位、样品名称、取样时间、代表数量、品种标号、出厂编号或出厂日期或进场日期、要求检测项目、取样人、见证人、见证号等。
常用建筑材料取样规范 一、钢筋 钢筋进场时的验收： 钢筋进场时,应按照现行国家标准《钢筋砼用热轧带肋钢筋》GB14９９等的规定抽取试件作力学性能检验,其质量必须符合有关标准规定。 验收方法:检查产品合格证、出厂检验报告和进场复验报告。 取样方法：按照同一批量、同一规格、同一炉号、同一出厂日期、同一交货状态的钢筋，每批重量不大于6０t为一检验批,进行现场见证取样;当不足60t也为一个检验批，进行现场见证取样。试样分为抗拉试件两根,冷弯试件两根。实验室进行检验时，每一检验批至少应检验一个拉伸试件,一个弯曲试件。 试件长度:冷拉试件长度一般≥５00mm（500~650mm）,冷弯试件长度一般≥2５0mm（250~350ｍｍ)。(备注：取样时，从任一钢筋端头,截取5００~10０0mm的钢筋，再进行取样。) 冷拉钢筋:应进行分批验收,每批重量不大于2０ｔ的同等级、同直径的冷拉钢筋为一个检验批。 取样数量：两个拉伸试件、两个弯曲试件。 二、钢筋焊接 钢筋焊接在建筑施工中一般分为:闪光对焊、电阻点焊、电弧焊、电渣压力焊、预埋件T型接头埋弧压力焊、钢筋气压焊。 取样方法： 1、闪光对焊:在同一工作班内，由同一焊工完成的３00个同级别、同直径钢筋焊接接 头应作为一检验批。当同一台班内不足3００个接头时也作为一个检验批。 其机械性能试验包括拉伸试验和弯曲试验，应从每批成品中切取6个试件,3个作拉伸试验,３个作弯曲试验。拉伸试件长度一般≥500 mm（50０~650ｍm）;冷弯试件长度一般≥２50mｍ（250~３5０mm）。 验收方法:
（1)接头处不得有横向袭纹; （２)与电极接触处的钢筋表面,Ⅰ~Ⅲ级钢筋焊接时不得有明显烧伤;Ⅳ级钢筋焊接时不得有烧伤；负温闪光对焊时,对于Ⅱ~Ⅳ级钢筋,均不得有烧伤; (３)接头处的弯折角不得大于4。; (4）接头处的钢筋轴线偏移，不得大于0.1倍钢筋直径，同时不得大于2mm。 2、电阻点焊:凡钢筋级别、直径及尺寸均相同的焊接制品,即为同一类型制品,每200件为一批。 热轧钢筋点焊做抗剪试验,试件为3件,长度一般≥６00mm;拔低碳钢丝焊点,除作抗剪试验外,还应对较小钢丝做拉伸试验,试件为3件，试件长度一般≥5００ mm(500～6５０mm）。 3、电弧焊：在现场安装条件下，每一楼层中以3０0个同类型接头（同钢筋级别、同接头类型、同焊接位置）作为一批,不足３0０个时，仍作为一批。 从每批成品中切取3个接头作拉伸试验,试件长度一般≥5０0 mｍ(500~650mｍ)。 4、电渣压力焊：在一般构筑物中，每３０0个同类型接头(同钢筋级别、同焊接位置)作为一批;在现浇砼框架结构中,每一楼层中以３00个同类型接头作为一批。 从每批成品中切取3个接头作拉伸试验,试件长度一般≥50０ｍｍ(50０~6０0ｍm）。 验收方法： (1)接头焊包均匀,不得有流疱、裂纹,焊包自钢筋表面至其外边缘宽度≥２mm，厚度≥4mm; (2)焊接时钢筋表面不得有明显烧伤,其零线不得接在构件主筋上; （３）接头处的钢筋轴线偏移不得大于０.1倍钢筋直径，同时不得大于２mｍ。 (４)接头处的弯折角不得大于４。。 （备注：对焊接检验报告复查时，其焊接的力学性能必须大于或等于其原材的力学性能。本现场暂时未使用到预埋件Ｔ型接头埋弧压力焊及钢筋气压焊,因此不予赘述。） 三、水泥、砂石 1、水泥 水泥进场验收：水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查,并应对其强度、安定性及其他必要的性能指标进行复验,其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。 当在使用中对水泥质量有怀疑或水泥出厂日期超过３个月(快硬硅酸盐水泥超过１个月)时，应进行复验，并按复验结果使用。
常用建筑材料检测取样方法 一、钢筋?钢筋进场时的验收： 钢筋进场时,应按照现行国家标准《钢筋砼用热轧带肋钢筋》GB14９９等的规定抽取试件作力学性能检验，其质量必须符合有关标准规定。 验收方法:检查产品合格证、出厂检验报告和进场复验报告。 取样方法:按照同一批量、同一规格、同一炉号、同一出厂日期、同一交货状态的钢筋,每批重量不大于６0t为一检验批，进行现场见证取样;当不足60t也为一个检验批,进行现场见证取样。试样分为抗拉试件两根,冷弯试件两根。实验室进行检验时,每一检验批至少应检验一个拉伸试件，一个弯曲试件。?试件长度：冷拉试件长度一般≥５０0mｍ（500~65０mm），冷弯试件长度一般≥250mm （２50~35０ｍm）。 (备注：取样时,从任一钢筋端头,截取５00~10０0mm的钢筋，再进行取样。) 冷拉钢筋:应进行分批验收，每批重量不大于20t的同等级、同直径的冷拉钢筋为一个检验批。 取样数量:两个拉伸试件、两个弯曲试件。?二、钢筋焊接 钢筋焊接在建筑施工中一般分为:闪光对焊、电阻点焊、电弧焊、电渣压力焊、预埋件T型接头埋弧压力焊、钢筋气压焊。?取样方法: 1、闪光对焊：在同一工作班内,由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一检验批。当同一台班内不足３00个接头时也作为一个检验批。其机械性能试验包括拉伸试验和弯曲试验，应从每批成品中切取6个试件，3个作拉伸试验，３个作弯曲试验。拉伸试件长度一般≥５00 mｍ（5０ 0~650mm）；冷弯试件长度一般≥２5０mm（２５0~3５0mm)。 验收方法：?（1）接头处不得有横向袭纹；
(2)与电极接触处的钢筋表面，Ⅰ~Ⅲ级钢筋焊接时不得有明显烧伤；Ⅳ级钢筋焊接时不得有烧伤；负温闪光对焊时,对于Ⅱ～Ⅳ级钢筋,均不得有烧伤; (3)接头处的弯折角不得大于４。；?(4)接头处的钢筋轴线偏移，不得大于0.１倍钢筋直径，同时不得大于2mm。?２、电阻点焊：凡钢筋级别、直径及尺寸均相同的焊接制品，即为同一类型制品,每20０件为一批。?热轧钢筋点焊做抗剪试验，试件为3件,长度一般≥6０0mm；拔低碳钢丝焊点，除作抗剪试验外，还应对较小钢丝做拉伸试验,试件为3件,试件长度一般≥500 mm(5０0～６5０mm）。 3、电弧焊：在现场安装条件下，每一楼层中以30０个同类型接头(同钢筋级别、同接头类型、同焊接位置）作为一批，不足30０个时，仍作为一批。 从每批成品中切取3个接头作拉伸试验,试件长度一般≥5０0 ｍm （500~650mm）。 ４、电渣压力焊：在一般构筑物中,每3０0个同类型接头（同钢筋级别、同焊接位置）作为一批；在现浇砼框架结构中,每一楼层中以30０个同类型接头作为一批。?从每批成品中切取３个接头作拉伸试验，试件长度一般≥500 mm （500~600mm）。 验收方法:?(1)接头焊包均匀,不得有流疱、裂纹,焊包自钢筋表面至其外边缘宽度≥2ｍｍ，厚度≥4mｍ;?（２)焊接时钢筋表面不得有明显烧伤，其零线不得接在构件主筋上;?(３)接头处的钢筋轴线偏移不得大于0.1倍钢筋直径，同时4）接头处的弯折角不得大于4。。 不得大于2mm。?( （备注：对焊接检验报告复查时，其焊接的力学性能必须大于或等于其原材的力学性能。本现场暂时未使用到预埋件T型接头埋弧压力焊及钢筋气压焊，因此不予赘述。） 1、水泥 三、水泥、砂石? 水泥进场验收:水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验,其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》ＧＢ175等的规定。
1、见证取样范围根据建设部发《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》：涉及结构安全的试块、试件和材料见证取样和送检的比例不得低于有关技术标准中规定应取样数量的30%。如业主有更严格要求，则按业主要求执行。 下列试块，试件和材料必须实施见证取样和送检： （一）用于承重结构的混凝上试块； （二）用于承重墙体的砌筑砂浆试块； （三）用于承重结构的钢筋及连接接头试件； （四）用于承重墙的砖和混凝上小型砌块； （五）用于拌制混凝土和砌筑砂浆的水泥； （六）用于承重结构的混凝上中使用的掺加剂； （七）地下、屋面、厕浴间使用的防水材料； （八）国家规定必须实行见证取样和送检的其它试块、试件和材料。 2、见证取样人员见证取样人员由监理部提出人员名单，取得见证取样人员资格证，并经业主授权批准后（授权书格式见附件），发质监站和试验室备案。 3、试验室审核所送检的试验室必须是经过省级以上建设行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位，施工单位送检前应将试验室相关资质资料报监理审核批准。 4、见证取样工作规定在施工过程中，见证人员应按照见证取样和送检计划， 对施工现场的取样和送检进行见证，取样人员应在试样或其包装上作出标识、封志。标识和封志应标明工程名称、取样部位、取样日期、样品名称和样品数量，并由见证人员和取样人员签字。 见证人员和取样人员应对试样的代表性和真实性负责。见证取样和送检的检测报告必须加盖见证取样检测的专用章。见证取样和送检的检测报告由施工单位负责从试验室取回后及时向监理报验。 5、见证取样章格式：
60mm 6、见证取样记录表：见证人员应认真填写，作为监理过程文件备查。表格格式见附件。 7、见证取样方法 建筑材料试验取样方法规定
建筑工程材料送检\复检要求汇总 一、钢筋混凝土结构用钢 （一）钢筋混凝土用热轧光圆钢筋 1．执行标准：GB 1499.1-2008 2．验收批次：每批由同一牌号、同一炉罐号、同一规格的钢筋组成，每批重量不大于60t。每批取钢筋样数量为4根，其中2根做拉伸试验，2根做弯曲试验。超过60 t的部分，每增加40t，增加一个拉伸试验试样和一个弯曲试验试样。 3．检验项目：拉伸；弯曲；原材重量偏差； （二）钢筋混凝土用热轧带肋钢筋 1．执行标准：GB 1499.2-2007/XG1-2009 2．验收批次：每批由同一牌号、同一炉罐号、同一规格的钢筋组成，每批重量不大于60t。每批取钢筋样数量为4根，其中2根做拉伸试验，2根做冷弯试验。超过60 t 的部分，每增加40t，增加一个拉伸试验试样和一个弯曲试验试样。 3．检验项目：拉伸；弯曲；原材重量偏差；注明抗震性能 （三）余热处理钢筋 1．执行标准：GB 13014-1991 2．验收批次：余热处理钢筋每批由重量不大于60t的同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成。用《碳素结构钢》(GB/T 700--2006)验收的直条钢筋每批应做1个拉伸试验、1个弯曲试验。 3．检验项目：拉伸；弯曲；原材重量偏差；注明抗震性能 （四）冷轧带肋钢筋 1．执行标准：GB 13788-2008 2．验收批次：冷轧带肋钢筋每批由同一牌号、同一外形、同一规格、同一生产工艺和同一交货状态的钢筋组成，每批不大于60t。逐盘或逐捆做1个拉伸试验，牌号CRB550 每批做2个弯曲试验，牌号CRB650 及其以上每批做2 个反复弯曲试验。 3．检验项目：拉伸；弯曲；原材重量偏差；注明抗震性能 （五）低碳钢热轧圆盘条 1．执行标准：GB/T 701-2008 2．验收批次：每批由同一牌号、同一炉罐号、同一规格的钢筋组成，每批重量不大于60t。每批盘条钢筋应做1 个拉伸试验、2 个弯曲试验。超过60 t 的部分，每增加40t，增加一个拉伸试验试样和一个弯曲试验试样。 3．检验项目：拉伸；弯曲；原材重量偏差。 （六）冷轧扭钢筋 1．执行标准：JG 190-2006 2．验收批次：检验批应由同一型号、同一强度等级、同一规格、同一台(套)轧机生产的钢筋组成。每批应不大于20t，不足20t 应按一批计。。 3．检验项目：拉伸；弯曲；原材重量偏差；注明抗震性能 （七）冷拔低碳钢丝 1．执行标准：JGJ 19-2010 2．验收批次：取样批量：冷拔低碳钢丝应成批进行检查和验收，每批冷拔低碳钢丝应由同一钢厂、同一钢号、同一总压缩率、同一直径组成，甲级冷拔低碳钢丝每批质量不大于30t，乙级冷拔低碳钢丝每批质量不大于50t。 a) 甲级钢丝按盘编号，逐盘取样，截去端头50cm 后取2 个试样，分别做拉力和180°反复弯曲试验。拉力
各种建筑材料见证取样的代表批量 一、混凝土和砂浆 1.原材料 名称检测项目送样数量取样方法和批量备注 ①碎石或卵石筛分析，含泥量，针片状含量等最大粒径31.5MM不少于50KG；最大粒径40MM，不少于60KG。在料堆顶部、中部和底部均匀分布的15个不同部位，(将表面铲除)抽取大致相等的石子15份，组成一组样品。以400M3或600T同产地同规格且同一次进场的为一验收批。不足者以一批计。若检验不合格，应重新加倍取样，对不合格项进行复验。 ②砂筛分析，含泥量, 针片状含量等不少于30KG 在料堆上取均匀分布的8处，铲除表面，抽取大致相等的砂共8份，组成一组样品。 以400M3或600T同产地同规格且同一次进场的为一验收批。不足者以一批计。若检验不合格，应重新加倍取样，对不合格项进行复验。 ③水泥安定性，凝结时间，细度，胶砂强度等不少于12KG 取样应从20个以上不同部位取等量样品，组成一组样品。 以同品种，同标号，同一出厂编号且同一次进场的，袋装水泥不超过100T，散装水泥不超过500T为一批。备份样品保存三个月。 ④外加剂固含量，PH值，氯离子含量等不少于0.2T水泥所需用的外加剂量掺量大于1%(含1%)同品种,不超过100T,掺量小于1%的不超过50T,不足100T或50T按一批计, 建筑生石灰生石灰产浆量，未消化残渣含量等不少于4KG 从整批物料不同部位(不少于25处)各取大致相等的数量，缩分后装入密闭容器。 以同批出产的不超过100T为一批。若检验不合格，可复验物理项目。 2．混凝土 检测项目 送样数量取样方法和批量备注 配合比设计水泥、砂、石子分别不少30KG、50KG、70KG。若需使用掺合料或外加剂，应按预计掺量一同送来。参照原材料取样方法 抗压强度每组三个试块。现场浇筑混凝土时，随机抽样，每组试块应从同一盘混凝土中取样制作。 每100盘但不超过LOOM3的同配比混凝土取样不少于一组：每一工作班拌制的同配合比混凝土取样不少于一组：同时还应考虑为检验结构或构件施工阶段混凝土强度所必需的试件组数。试块表面应标注工程部位、设计强度、成型日期。 抗折强度每组三个试块。取样同上。 标准试件尺寸：150×150×600(或550)MM小梁。 抗渗试验每组六个试块。取样同上。 试件尺寸：顶Φ175MM，底Φ185MM，高150MM圆台状。试件一般养护至28D龄期进行试验，如有特殊要求，可在其它龄期进行。 3．砂浆 检测项目送样数量取样方法和批量备注 配合比设计水泥、砂、分别不少于LOKG、50KG。若需使用掺加料或外加剂，应按预计掺量一同送来。参照原材料取样方法 抗压强度每组六个试块。施工中取样时，应在使用地点的砂浆槽、砂浆运送车或搅拌机出料口，同一盘的至少三个不同部位集取，所取数量应多于试验用料的1～2倍。
编制部门：工程公司质量安全部编制： 审核： 审批： 二〇二零年一月
前言 1.本手册依据工程施工及质量验收规范编制而成，用于指导工程现场常用建筑材料取样。 2.本手册中没有涉及到的建筑材料，应根据相应规范，并结合地方要求，确定取样批量及方式。 3.本手册的使用不影响其他技术规范、规程、行业标准、地方标准、企业标准以及新技术、新规范的使用。当其他技术标准低于本手册编制依据中列出的国家规范标准时，应以国家标准为准。 4.出现规范更新，导致部分项失效时，应以新规范为主。 5.本手册在使用时，尚应执行国家和地方行政管理部门的规章制度。 6.现场取样应符合地方实验室要求。 7.本手册因涉及规范多，内容繁杂，与现行规范相悖处，以现行规范为依据。在使用过程中，发现疏漏之处，及时反馈公司，以利及时完善。 I
建设部关于印发《房屋建筑工程和市政基础设施 工程实行见证取样和送检的规定》的通知 （建建〔２０００〕２１１号） 各省、自治区、直辖市建委（建设厅），各计划单列市建委，新疆生产建设兵团：为贯彻《建设工程质量管理条例》，规范房屋建筑工程和市政基础设施工程中涉及结构安全的试块、试件和材料的见证取样和送检工作，保证工程质量，现将《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》印发给你们，请结合实际认真贯彻执行。 建设部 二０００年九月二十六日房屋建筑工程和市政基础设施工程实行见证取样和送检的规定 第一条、为规范房屋建筑工程和市政基础设施工程中涉及结构安全的试块、 试件和材料的见证取样和送检工作，保证工程质量，根据《建设工程质量管理条 例》，制定本规定。 第二条、凡从事房屋建筑工程和市政基础设施工程的新建、扩建、改建等有 关活动，应当遵守本规定。 第三条、本规定所称见证取样和送检是指在建设单位或工程监理单位人员的 见证下，由施工单位的现场试验人员对工程中涉及结构安全的试块、试件和材料 II
常用建筑材料试验取样规则（2006.5版） A.1水泥取样规则 A.1.1取样执行标准：GB 175-2007 GB12573-90 GB50204-2002 A.1.2取样工具：手工取样器 A.1.3取样单位：水泥抽样检验应按批进行: a) 混凝土结构中水泥检查数量：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。 b) 砌筑砂浆水泥检查数量：检验批应以同一生产厂家、同一编号为一批。 A.1.4 取样部位: a) 袋装水泥堆场； b) 散装水泥卸料处或输送水泥运输机具上。 A.1.5 取样方法：取样应有代表性，可连续取，亦可随机选择20个以上不同部位取等量样品。 A.1.6取样数量：总量20kg以上，缩分成试验样和封存样二等份。 A.1.7样品标志：建设单位、施工单位、工程名称、水泥厂家、品种等级、包装日期、出厂编号以及水泥批量。 A.1.8包装及送样：水泥样品要妥为包装，特别注意防潮。取样后应及时送试验室，并填写好与样品标志相符的委托单，交试验人员。 A.1.9其它：水泥进场后应立即取样试验。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。砌筑砂浆中不同品种的水泥，不得混合使用。 A1.10进场复验检测项目：混凝土及地面工程进行强度检测、水泥安定性检测、凝结时间检测，抹灰工程只需对水泥的凝结时间和安定性进行检验即可。（对试验不合格产品应双倍取样检测）A.2 钢混凝土用钢筋取样规则 A.2.1 常用钢筋的种类及其质量标准 a)热轧带肋钢筋GB/1499.2-2007 b)热轧光圆钢筋GB1499.1-2008 c)余热处理钢筋GB13014-91 A.2.2取样批量：应按批进行检查和验收，每批重量不大于60吨。 A.2.3热轧带肋钢筋、热轧光圆钢筋、余热处理钢筋的取样 热轧带肋钢筋：每批应由同一牌号、同一炉罐号、同一规格的钢筋组成。允许由同一牌号、同a)．一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉罐号含碳量之差不大于0.02%，含锰量之 。差不大于0.15%。60t同一尺寸的钢筋组成。每批重量不大于]热轧光圆钢筋：每批应由同一牌号，同一炉罐号、b)，增加一个拉伸试验试样和一个弯曲试验试样。允许的余数）（或不足
常用建筑材料试验取样规则（2006.５版） A．1水泥取样规则 A.1.１取样执行标准：ＧＢ１７５-200７GB125７3－9０ＧＢ50204-２00２ A.１.2取样工具：手工取样器 A.１．3取样单位:水泥抽样检验应按批进行: ａ) 混凝土结构中水泥检查数量:按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批,散装不超过5００ｔ为一批,每批抽样不少于一次。 b) 砌筑砂浆水泥检查数量：检验批应以同一生产厂家、同一编号为一批。 A.1.4取样部位: a) 袋装水泥堆场; b)散装水泥卸料处或输送水泥运输机具上。 Ａ.1.５取样方法：取样应有代表性,可连续取,亦可随机选择2０个以上不同部位取等量样品。 A.1.6 取样数量：总量20ｋg以上，缩分成试验样和封存样二等份。 A.１.7 样品标志:建设单位、施工单位、工程名称、水泥厂家、品种等级、包装日期、出厂编号以及水泥批量。 Ａ．1.８包装及送样：水泥样品要妥为包装，特别注意防潮。取样后应及时送试验室，并填写好与样品标志相符的委托单，交试验人员。 A.１.9其它:水泥进场后应立即取样试验。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月)时，应进行复验，并按复验结果使用。钢筋混凝土结构、预应力混凝土结构中,严禁使用含氯化物的水泥。砌筑砂浆中不同品种的水泥,不得混合使用。 Ａ1.１0进场复验检测项目：混凝土及地面工程进行强度检测、水泥安定性检测、凝结时间检测，抹灰工程只需对水泥的凝结时间和安定性进行检验即可。（对试验不合格产品应双倍取样检测) A.2 钢混凝土用钢筋取样规则 A.2．1 常用钢筋的种类及其质量标准 a)热轧带肋钢筋GB/1４99．2-20０７ b)热轧光圆钢筋GB1499.1－２00８ c)余热处理钢筋ＧB１3014－9１ A．2.2 取样批量:应按批进行检查和验收,每批重量不大于６0吨。 Ａ．２.３热轧带肋钢筋、热轧光圆钢筋、余热处理钢筋的取样
常规建筑材料检测标准及取样方法 一、混凝土试件的取样及制作 （一）现场搅拌混凝土 根据《混凝土结构工程施工质量验收规范》（GB 50204-2002）和《混凝土强度检验评定标准》（GBJ107－87）的规定，用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合以下规定： 1、每拌制100盘但不超过100立方米的同配合比的混凝土，取样次数不得少于一次； 2、每工作班拌制的同一配合比的混凝土不足100盘时，其取样次数不得少于一次； 3、当一次连续浇筑超过1000立方米时，同一配合比的混凝土每200立方米取样不得少于一次； 4、同一楼层、同一配合比的混凝土，取样不得少于一次； 5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。 （二）结构实体检验用同条件养护试件 根据《混凝土结构工程施工质量验收规范》的规定，结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定： 1、对涉及混凝土结构安全的重要部位应进行结构实体检验，其内容包括混凝土强度、钢筋保护层厚度及工程合同约定的项目等。 2、同条件养护试件应由各方在混凝土浇筑入模处见证取样。 3、同一强度等级的同条件养护试件的留置不宜少于10组，留置数量不应少于3组。 4、当试件达到等效养护龄期时，方可对同条件养护试件进行强度试验。所谓等效养护龄期，就是逐日累计养护温度达到600℃.d，且龄期宜取14d～60d。一般情况，温度取当天的平均温度。 （三）预拌（商品）混凝土 预拌（商品）混凝土，除应在预拌混凝土厂内按规定留置试块外，混凝土运到施工现场后，还应根据《预拌混凝土》（GB14902－94）规定取样。 1、用于交货检验的混凝土试样应在交货地点采取。每100立方米相同配合比的混凝土取样不少于一次；一个工作班拌制的相同配合比的混凝土不足100立方米时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时，其交货检验的试样为每200立方米混凝土取样不得少于一次。 2、用于出厂检验的混凝土试样应在搅拌地点采取，按每100盘相同配合比的混凝土取样不得少于一次；每一工作班组相同的配合比的混凝土不足100盘时，取样亦不得少于一次。 3、对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每10 0立方米相同配合比的混凝土取样检验不得少于一次；当一个工作班相同配合比的混凝土不足100立方米时，也不得少于一次。 （四）混凝土抗渗试块 根据《地下工程防水技术规范》（GBJ108－87），混凝土抗渗试块取样按下列规定：
常用建筑材料检验取样手册 一、常用建筑材料检测试验出据周期 1、常用水泥检验：5天 31天 2、普通砼用砂检验：12天 3、普通砼用卵石、碎石检验：12天 4、普通砼配合比设计：10天（临时参考）31天 5、砌筑砂浆配合比设计：10天（临时参考）31天 6、建筑钢材检验：3天 7、普通烧结砖检验：5天（强度）20天（全项指标） 8、普通砼试件：3天 9、砌筑砂浆试件检验：3天 10、建筑瓷砖检验：5天 11、水暖管件检验：5天 12、铝合金及塑钢外窗：5天 13、建筑排水用硬聚氯乙烯管材：5天 14、建筑排水用硬聚氯乙烯管材：5天 15、电气材料检验： 二、常用水泥检验 2．1 水泥物理性能检验批量 进入施工现场的水泥，同厂家、同标号、同品种、同期到达、同出厂编号，以200t为一检验批量，不足200t以200t计。 2．2 水泥物理性能检验取样方法及检验所需数量 按同一水泥厂、同期到达、同品种、同强度等级取样。袋装和散装水泥应分别进行编号和取样，每一编号为一取样单位。 水泥物理检验取样数量，取样应有代表性，可连续取，亦可从而20个以上不同部位取等量样品，总量至少12㎏。将所取样品放入洁净、干燥、不易受污染的容器中。 2．3 水泥物理性能检验项目 1）细度 2）凝结时间性 3）安全性能 4）强度 三、普通砼用砂检验 3．1 砂物理性能检验批量 购货单位应按同产地、同规格分批验收。用大型工具（如火车、货船、汽车）运输的，以400m3或600t 为一验收批。用小型工具（如马车、农用运输车）运输的，以200m3或300t为一验收批。不足上述数量以一批论。每验收批至少应进行颗粒级配、含泥量和泥块含量检验，对重要工程或特殊工程应根据工程要求，增加检验项目。如地其它指标的合格性有怀疑时，应予以检验。 3．2 砂物理性能检验取样方法及检验所需材料数量 每验收批取样应按下列规定执行： 在料堆上取样时，取样部位应均匀分布，取样前先将取样部位表层铲除，然后由各部位抽取大致相等的砂8份，组成一组样品；从皮带运输机上取样时，应在皮带运输机机尾的出料处用接料器定时抽取砂4份，组成一组样品；从火车、汽车、货船厂取样时，从不同部位和深度抽取大致相等的8份，组成一样品。若检验不合格时，应重新取样。对不合格项，进行加倍复验，若仍有一个试样不能满足标准要求，应按不合格品处理。
常用建筑材料取样方法及数量 一、水泥 袋装水泥200吨为一检验批，从20袋中取样品不少于20kg。 散装水泥500吨为一检验批，从20个部位取样品不少于20kg.。 二、烧结普通砖、烧结多孔砖 15万块为一检验批，不足15万块按一批计。样品数量为15块。 三、煤灰砖 10万块为一检验批，不足10万块按一批计。样品数量为25块。 四、蒸压加气混凝土砌块 同品种、同规格、同等级的砌块以1万块为一检验批，不足1万块亦为一批。样品数量为9块100×100×100（mm）。 五、钢筋原材 热轧带肋、热轧光圆、冷轧带肋的检验批为60吨，从任意两根或两盘中（去掉端部500mm）切取四个试件，在每根钢筋上切取一个拉伸试件、一个弯曲试件（长500mm）。重量偏差试样应从不同的钢筋上截取，数量为5根（长550mm）。 六、钢材型材 60吨为一检验批，样品数量为3根（长500mm）。注：钢板（宽30mm、长500mm）。 七、钢筋化学分析 60吨为一检验批，去掉端部500mm后，切取一根长度为300mm试件。 八、钢筋焊接 同类型300个接头为一检验批，除闪光对焊、气压焊为6根外，其余的为3根。（长500mm）。 注：将闪光对焊、气压焊其中3根试样接头的金属毛刺和镦粗变形部分去除至与母材外表齐平。 九、钢筋机械连接 同类型500个接头为一检验批，接头试件3根（长500mm）。 十、回填土 柱基回填：抽取柱基总数的10%，但不少于5点； 基槽和管沟回填：每10~20m取不少于3点； 基坑和室内回填：每50~100㎡取不少于1点； 土击实试样：轻型击实为20kg，重型击实为50kg。 十一、砂 以400m3或600t为检验批，每组样品数量：天然砂为20kg。人工砂为40kg。十二、石 以400m3或600t为检验批，每组约40kg。 十三、砼配合比设计 水泥约60kg，砂约100kg，石子约150kg，掺合料约30kg，外加剂约2kg。 十四、砂浆配合比设计 水泥20kg，砂60kg，外加剂1kg，掺合料10kg。 十五、砼试块 试件数量为3块。 十六、砂浆试块 试件数量为3块。 十七、砼抗渗试块 试件数量为6块。
常用建筑材料组批原则及取样规定 水泥：袋装不超过200吨为一批，散装不超过500吨为一批。见证取样15公斤。 砂：同一规格每400立方或600吨为一验收批。见证取样20公斤。碎石或卵石：同一规格每400立方或600吨为一验收批。见证取样20公斤。 烧结普通砖：每3.5万－15万块为一验收批。见证取样20－30块。烧结多孔砖；烧洁空心砖；空心砌块同烧结普通砖一致。 普通混凝土空心砌块、轻集料混凝土小型空心砌块：每一万块为一验收批。见证取样18块。 蒸压加气混凝土砌块：以1万块为一验收批。见证取样6组。 钢材：钢筋混凝土用热轧带肋钢筋、热轧光圆钢筋、余热处理钢筋。 每60吨为一验收批、不足60吨也按一批计算。见证取样各规格取50㎝各3根；焊接复试一样两头各25㎝对焊、共50㎝、各三根。 防水材料：沥青防水卷材每1500卷为一批，见证取样：大于1000卷抽5卷、500—1000卷抽4卷、100—499卷抽3卷、100卷以下抽2卷。 高聚物改性沥青防水卷材；合成高分子防水卷材；聚氯乙烯防水卷材；氯化聚乙烯防水卷材；三元丁橡胶防水卷材；氯化聚乙烯一橡胶
共混防水卷材；高分子防水材料一样。 混凝土外加剂：每100吨为一验收批不足100吨也按一批计。见证取样不少于0.2吨水泥用量。 防水剂：每50吨为一验收批或30吨。见证取样不少于0.2吨水泥所需量。 防冻剂：每50吨为一验收批，见证取样不少于0.15吨水泥所需量。混凝土试块：试验项目、抗压强度、抗渗等级、拌合物性能、配合比设计。取样规定：每一楼层、同一配合比的砼，每拌制100盘且不超过100立方时取样不得少于一次。同一楼层有伸缩缝时每一侧层至少取样一组。灌注桩每浇筑50立方必须有一组试件，小于50立方的桩每根桩必须有一组试件。 砂浆：取样基本同砼一致。 外墙用聚氯乙稀保温板：见证取样为每200—500立方为一批。 建筑用给、排水、采暖、电气材料、配件另有规定。 青海高氏建筑建材开发有限公司办公室周长生整理
常用建筑材料取样方法 常用建筑材料取样方法： 水泥；1. 【散装】同一水泥厂生产、同期品种、同强度等级、同一 出厂编号的水泥为一验收批，但验收批的总量不得超过500t 2. 袋装：不超过200t 取样均为：12㎏ 沙/石取样：沙：以同一产地、同一规格400立方取20㎏；石：以同一产地、同一规格每400-600㎡抽取40㎏（最大粒径10、16、20㎜）或80㎏（最大粒径31、5、40㎜） 钢材取样：同一厂家、同批同规格同一交货状态，每60t 为一验收批（拉伸、弯曲各1个带肋拉伸、弯曲各2个），（焊件）拉伸、弯曲各2个。 砌块：烧结普通砖（烧结多孔砖）；5万为一验收批试样为10块。烧结空心砖、空心砌块；每3万块为一检验批，随机抽取5块送检。粉煤灰小型空心砌块：每200m 3为一验收批，试样（3块）普通混凝土空心砌块；1万块为一检验批，抗压强度试验试样一组（6块）。 蒸汽加气混凝土砌块：同品种、同规格、同等级的砌块1000块为一验收批，随机抽取6块。 防水材料：1、（普通）沥青防水卷材同厂、同品种、同等级，大于1000卷抽5卷，100卷～499卷抽4卷，100卷以下抽2卷。取样方法；将试样卷材切除外层卷头2500㎜顺纵向截取600㎜的2块。 2、高聚物改性沥青防水卷材；10000㎡同类型、同规格产品为一批。将试样卷材切除距外层卷头2500㎜后，顺纵向切取800㎜2块。 3、合成高分子的防水卷材同（1）规定，取样方法；切除距外层卷头300㎜后顺纵向切取1500㎜的2块。 普通混凝土取样：制100盘且不超过100m 3的混凝土取样不得少于一次 抗渗混凝土；同一混凝土强度等级、抗渗等级、同一配合比，每单位工程不得少于两组抗渗试块。连续浇筑混凝土每500㎡应留置一组抗渗试件（一组为6个抗渗试件）。 砂浆取样：同种砂浆强度等级，同一配合比、同种原材料每一楼层或250m 3砌体（基础砌体可按一个楼层计）为一个取样单位，留置试块不得少于一组（每组6块） 建筑地面用水泥砂浆砂浆；以每层或1000㎡为一批砂浆至少取样一组，当改变配合比时，也应相应地留置试块。
建筑材料抽样检测标准（包含所有建筑材料） 一．砼用砂： 1．执行标准：JGJ52-92《普通砼用砂质量标准及检验方法》2．检验批次： 应以在施工现场堆放的同产地，同规格分批验收，以400立方米或600吨为一验收批，不足上述数量者以一批计。对于一次进场数量较少，且随进随用者，当质量比较稳定时，可以一个月为一周期以400立方米或600吨为一检验批，不足者亦为一个批次进行抽检。 每次从8个不同部位，取样22kg 3．检验项目： 若受检单位能够提供法定检测单位出具的，能够证明该批砂子合格的检测报告原件，则只做以下必检项目: 颗粒级配；含泥量；泥块含量；CI-含量检验 若无证明材料，或法定单位检测报告与产品不符（有较大差异）时则应对该批材料进行： 1）颗粒级配 2）表观密度 3）紧密和堆积密度 4）含水率 5）含泥量
6）泥块含量 7）有机物含量 8）云母含量 9）轻物质含量 10) 坚固性 11) 硫化物及硫酸盐含量 12) CI-含量 13) 碱活性（根据双方商定）检验 4．检验结论： 1）抽样必检：根据JGJ52-92，该批砼用砂必检项目合格（或不合格） 2）抽样全项：根据JGJ52-92，该批砼用砂合格（或不合格） 3）委托必检：根据JGJ52-92，该砼用砂必检项目合格（或不合格） 4）委托全项：根据JGJ52-92，该砼用砂合格（或不合格）二．砼用卵石（碎石）： 1．执行标准：JGJ53-92《普通砼用卵石（碎石）质量标准及检验方法》 2．检验批次： 应以在施工现场堆放的同产地，同规格分批验收，以400立方米或600吨为一验收批，不足上述数量者以一批计。
常用建筑材料试验取样规则 A.1水泥取样规则 A.1.1取样执行标准：GB 175-2007 GB12573-90 GB50204-2002 A.1.2取样工具：手工取样器 A.1.3取样单位：水泥抽样检验应按批进行: a) 混凝土结构中水泥检查数量：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。 b) 砌筑砂浆水泥检查数量：检验批应以同一生产厂家、同一编号为一批。 A.1.4 取样部位: a) 袋装水泥堆场； b) 散装水泥卸料处或输送水泥运输机具上。 A.1.5 取样方法：取样应有代表性，可连续取，亦可随机选择20个以上不同部位取等量样品。 A.1.6 取样数量：总量20kg以上，缩分成试验样和封存样二等份。 A.1.7 样品标志：建设单位、施工单位、工程名称、水泥厂家、品种等级、包装日期、出厂编号以及水泥批量。 A.1.8 包装及送样：水泥样品要妥为包装，特别注意防潮。取样后应及时送试验室，并填写好与样品标志相符的委托单，交试验人员。 A.1.9 其它：水泥进场后应立即取样试验。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。砌筑砂浆中不同品种的水泥，不得混合使用。 A1.10进场复验检测项目：混凝土及地面工程进行强度检测、水泥安定性检测、凝结时间检测，抹灰工程只需对水泥的凝结时间和安定性进行检验即可。（对试验不合格产品应双倍取样检测） A.2 钢混凝土用钢筋取样规则 A.2.1 常用钢筋的种类及其质量标准 a)热轧带肋钢筋 GB/1499.2-2007 b)热轧光圆钢筋 GB1499.1-2008 c)余热处理钢筋 GB13014-91 A.2.2 取样批量：应按批进行检查和验收，每批重量不大于60吨。 A.2.3热轧带肋钢筋、热轧光圆钢筋、余热处理钢筋的取样 a)热轧带肋钢筋：每批应由同一牌号、同一炉罐号、同一规格的钢筋组成。允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%。 b)]热轧光圆钢筋：每批应由同一牌号，同一炉罐号、同一尺寸的钢筋组成。每批重量不大于60t。超过60 t的部分，每增加40 t（或不足40的余数），增加一个拉伸试验试样和一个弯曲试验试样。允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。各炉罐号含碳量之差不得大于0.02%，含锰量之差不得大于0.15%。混合批的重量
1、JC/T446-2000 混凝土路面砖 参数：抗压强度或抗折强度（5块）；吸水率5块； 2、 GB/T 18601-2009 天然花岗石建筑板材 参数：干燥、水饱和弯曲强度；干燥、水饱和压缩强度；吸水率；放射性；
GB 6566-2010 3、GB/T19766-2005天然大理石建筑板材 参数：干燥压缩强度（5块）；干燥、水饱和弯曲强度（各5各），吸水率5个
4、 GB11968-2006 蒸压加气混凝土砌块 干密度和含水率、抗压强度(100*100*100)、导热系数(300*300*20~40mm) GB/T11969-2008 蒸压加气混凝土性能试验方法试件制备
5、J GJ98-2010 砌筑砂浆配合比设计规程——砂浆配合比 需先进行原材料试验：水泥、砂、外加剂等 委托时需注明：砂浆品种、强度等级、结构部位等，外加剂需提供产品说明书、掺量及产品合格证。 送检数量：砂20kg，水泥10kg，外加剂按照产品说明书掺量提供。 6、JGJ55-2010 普通混凝土配合比设计规程——混凝土配合比 需先进行原材料试验：水泥、砂、石子、外加剂等 委托时需注明：强度等级、坍落度、结构部位等，外加剂需提供产品说明书、掺量及产品合格证。 送检数量：砂40kg，水泥20kg，石子60~100kg外加剂按照产品说明书掺量提供。 7、GB 175-2007通用硅酸盐水泥 参数：凝结时间、安定性、胶砂强度、细度（比表面积）、标准稠度用水量、胶砂流动度
故硅酸盐水泥P.I ,P.Ⅱ、普通硅酸盐水泥P.O ,矿渣硅酸盐水泥P.S不做胶砂流动度。 8、GB/T1596-2005 用于水泥和混凝土中的粉煤灰 参数：需水量比、细度、含水量、烧失量 9、建设与砂、石 GB/T14684-2011建设用砂 参数：颗粒分析、表观密度、含泥量、堆积密度
