维修电工技师实操试题

2012年职业技能鉴定

维修电工高级技师实操试题

试题：用触摸屏、PLC功能指令实现两台电机的按顺序Y—△启动，要求如下：

⑴按下触摸屏上的“启动”按钮，1#电机Y启动，1秒后，1#电机△启动；相隔T秒后，2号电机Y启动，1秒后，2#电机△启动；

⑵按下触摸屏的“停止”按钮，所有电机不管处于何种状态都停下；

⑶T定时范围是5～10秒；

⑷使用功能指令（MOV）编写程序。

⑸在试卷上画出PLC的IO分配图、PLC的梯形图和触摸屏的画面。

参考答案

输入输出

X0启动Y01#运行（KM1）

X1停止Y11#星形启动（KM2）

Y21#三角形启动（KM3）

Y32#运行（KM4）

Y42#星形启动（KM5）

Y52#三角形启动（KM6）（2）参考程序：

（3）、参考界面：

模块2、用DECO指令编程实现三相异步电机，要求如下：

⑴按照三相六拍方式自动运行，每步间隔时间是2秒；

⑵触摸屏上能实现步进电机的正转、反转和停止。

⑶在试卷上画出PLC的IO分配图、PLC的梯形图和触摸屏的画面。

仪器设备操作要求及评分标准额定分数评定分数

1FX2N系列PLC一台及其配套设

备、软件

1画出I/O图和梯形图20分

2触摸屏一台及其配套设备、软件2三相六拍方式

每拍5分，

共30分

3每步间隔2秒10分

额定考试时间120分钟4触摸屏实现正转8开始时间5触摸屏实现反转8结束时间6触摸屏实现停止9考评员签名7操作熟练15

输入输出X0正转按钮Y0A相

X1反转按钮Y1B相

X2停止按钮Y2C相（2）参考程序

（3）参考界面

模

块

3、

编

写

自动售货机程序，要求如下：

⑴计币系统，1角、5角、1元钱币的入口分别对应PLC的X0～X2，叠加的钱币以角为

单位，存放在D1中；

⑵比较系统，叠加的钱币以角为单位，存放在D1中。当叠加的钱币少于2元时，钱币

不足指示灯Y0输出；当叠加的钱币大于或等于2元而少于3元时，汽水可选指示灯Y1输出；

当叠加的钱币大于或等于3元时，汽水可选指示灯Y1和咖啡可选指示灯Y2同时输出。

⑶退币系统，接通PLC的X3控制系统退币。Y3以1秒周期闪烁的次数表示退了1元币数。如Y3闪烁3次，表明退了三个1元硬币。同样，Y4以1秒周期闪烁的次数表示退了的

5角币数。Y5以1秒周期闪烁的次数表示退了的1角币数。

⑷在试卷上画出PLC的IO分配图、PLC的梯形图。

仪器设备操作要求及评分标准额定分数评定分数

1FX2N系列PLC一台及其配套设

备、软件

1画出I/O图和梯形图10分

额定考试时间120分钟21角累加10分35角累加10分

开始时间41元累加10分5钱币少于2元时输出Y010分

结束时间6

钱币大于或等于2元而少于

3元时输出Y1

10分7

钱币大于或等于3元时输出

Y1、Y2

10分

考评员签名8正确退出1元的币数5分9正确退出5角的币数5分

参考答案：

（2）、参考程序

维修电工技师理论试题库

理论知识考核试卷(一) 一、填空题(请将正确的菩案填在横线空白处｝每空 1 分，共26分) 1．集成运放中与输出端电压极性相反的输人端称为___________ ，与输出端电压极性相同的输入端称为——。 2 备课时应首先确定“技能操作指导”的——，然后在掌握指导内容的前提下——。 3 Fuse 的中文意思为——。 4．电阻器的英文是——。 5．三相异步电动机变频调速的控制方式有——、——和——控制方式三种。 6．数控加工程序编制方法有——和——两种。 7 直流主轴传动系统中又分——一方式和——方式两种。 8．无环流逻辑控制器的任务是确保正组晶闸管和反组晶闸管不会——。9．液压缸是液压系统的——元件， 10．选择PLc 包括PLC 的——,一—,—、电源的选择。 11．PLc 的输出接线方式一般有——式输出和——式输出两种。 12．传感器接输出信号分可分为——传感器和——传感器。 13 数控机床坐标系各进给轴运动的正方向总是假定为假设——不动，——远离工件的方向为正。 14．SIMODRIVE 6RA27 6DV55 调速系统中引入了————负反馈和——负反馈。 ' 二、判断题(下列判断正确的谙打“V” ，错误的打“X” ；每题2分，共18分) 1 选用光栅尺时，其测量长度要略低于工作台最大行程。( ) 2 逻辑无环流可逆系统，是当其中一组晶闸管工作时，用逻辑电路封锁另一组晶闸管的触发脉冲，使它完全处于阻断状态，确保两组晶闸管不同时工作A从而解决了环流产生的问题。( ) 3．液压马达在液压系统中的作用是将液压能转换成机械能，属于执行元件。( ) 4．I／0 点数是根据被控对象的输人、输出信号的实际个数来确定的。( ) 5 光电传感器属于非接触式传感器，具有结构简单、可靠性高、糖度高和反应速度快等优点。( ) 6．交交变频器把工频交流电整流为直流电，然后再由直流电逆变为所需频率的交流电。 7. 运放的反相输人端标上“一”号表示只能输入负电压()。 8. 由集成运放组成的加法电路，输出为各个输人量之和()。 9．如果在基本的坐标轴x、y、z 之外，另有轴线平行于它们的坐标轴,则附加的坐标轴指定为A、B、c。( ) 三、单项选择艇(下列每题的选项中，只有 1 个是正确的，请将其代号填在横线空白处；每题 2 分，共16 分) 1. 集成运算放大器的开环差模电压放大倍数高,说明 . A ?电压放大能力强 B.电流放大能力强 C?共模抑相能力强 D.运算精度高 2?共模抑制比KCMR是——之比。 A. 差模输入信号与共模输入信号 B. 输出量中差模成分与共模成分 C. 差模放大倍数与共模放大倍数(绝对值) D. 交流放大倍数与直流放大倍数(绝对值) 3．在变频调速系统中t 调频时须同时调节定子电源的——，在这种情况下机械特性平

维修电工技师实操考题和参考答案解析

维修电工技师实操考题和参考答案解析文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]

实操考试（参考答案）试题1：用PLC进行控制电路的设计、模拟安装与调试根据图1所示钻孔专用机床示意图，用PLC进行控制电路的设计并且进行模拟安装与调试。（1）工作原理图中左、右动力头主轴电动机为M1，进给运动由液压驱动，液压泵电动机为M2。机床的工作过程为：首先启动液压泵，按下启动按钮后加紧工件→左、右动力头同时快进并启动主轴→转入工进加工→停留→分别快退→松开工件，停主轴……如此实现循环。（2）控制要求 1）工作方式设置为自动循环、单周。 2）有必要的电气保护和联锁。 3）自动循环时应按上述顺序动作。（3）具体考核要求 1）电路设计：根据工作任务，设计主电路，列出PLC控制I\O 接口元件地址分配表；根据加工工艺设计梯形图及PLC控制I\O接口接线图；根据梯形图，列出指令表。 2）PLC键盘操作：熟练操作键盘，能正确地将所编程序输入到PLC中；按照被控制设备的动作要求进行模拟调试，直至达到设计要求。 3）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。解答：

3、钻孔专用机床梯形图 4、钻孔专用机床指令语句表试题2：X62W万能铣床电路故障检修一、电路分析 1.主轴电动机的控制控制线路的启动按钮SB1和SB2是异地控制按钮，方便操作。SB3和SB4是停止按钮。KM3是主轴电动机M1的启动接触器，KM2是主轴反接制动接触器，SQ7是主轴变速冲动开关，KS是速度继电器。 (1)主轴电动机的启动启动前先合上电源开关QS，再把主轴转换开关SA5扳到所需要的旋转方向，然后按启动按钮SB1（或SB2），接触器KM3获电动作，其主触头闭合，主轴电动机M1启动。 (2)主轴电动机的停车制动当铣削完毕，需要主轴电动机M1停车，此时电动机M1运转速度在120转/分以上时，速度继电器KS的常开触头闭合（9区或10区），为停车制动作好准备。当要M1停车时，就按下停止按钮SB3（或SB4），KM3断电释放，由于KM3主触头断开，电动机M1断电作惯性运转，紧接着接触器KM2线圈获电吸合，电动机M1串电阻R反接制动。当转速降至120转/分以下时，速度继电器KS常开触头断开，接触器KM2断电释放，停车反接制动结束。 (3)主轴的冲动控制当需要主轴冲动时，按下冲动开关SQ7，SQ7的常闭触头SQ7-2先断开，而后常开触头SQ7-1闭合，使接触器KM2通电吸合，电动机M1启动，松开开关机床模拟冲动完成。 2.工作台进给电动机控制

维修电工技师职业技能鉴定国家题库

职业技能鉴定国家题库维修电工技师理论知识试卷（1）注意事项 1、考试时间：120min。 2、请首先按要求在试卷的标封处填写您的、号和所在单位的名称。 3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。 4 1分，共20分。) 1．劳动的双重含义决定了从业人员全新的劳动态度和___________。 2．职业道德的容包括：___________、职业道德行为规和职业守则等。 3．___________是职业道德中的最高境界，同时也是做人的最高境界。 4．采用YY/△接法的三相变极双速电动机变极调速时，调速前后电动机的__功率______基本不变。 5．使用直流双臂电桥测量电阻时，动作要迅速，以免________。 6．熔断器的选用首先应确定___________，再根据被保护电路的性质选择熔断器的类型。 7．变频器的逆变器是利用功率器件，有规律地控制逆变器中主开关的通断，从而得到________频率的三相交流电输出。 8．在齿轮传动中，________稳定往往是对传动的一个基本要求。 9．测绘电气主线路图时，首先应从________向下查。 10．不可控电力电子器件，它具有整流的作用而无________的功能。 11．半可控器件通常为三端器件，它能在控制信号的作用下导通，但不能________。 12．晶闸管中频感应加热电源，随着科学技术的发展必将被________感应加热电源所取代。 13．新型的高性能高压变频调速装置的主电路的开关器件使用________，实现PWM 技术更方便。 14．机电一体化是多学科领域综合交叉的________系统工程。 15．电气设计基本完成后，应反复，并进一步完善设计的电气控制电路。 16．ISO9000族标准包括质量术语标准、质量技术标准及________系列标准。 17．制定ISO14000系列标准的直接原因是环境的________。 18．维修电工班组主要是为生产服务的，活动课题一般都需要围绕提高________、保证设备正常运转而提出。 19．提高劳动生产率；必须设法缩短所占比例大的那些因素，降低________，使劳动生产率有明显地提高。 20．精益是适用于现代制造企业的组织管理方法，以“人”为中心，以“简化”为手段，以________为最终目标，增强企业适应时市场的应变能力。

维修电工技师操作试卷正文

试题1：用PLC进行控制线路的设计，并进行安装与调试。本题分值：30 考核时间：120分钟考核要求：（1）用PLC控制图1电路，并且进行安装与调试（2）电路设计：根据任务，设计主电路电路图，列出PLC控制I／O口（输入/输出）元件地址分配表，根据加工工艺，设计梯形图及PLC控制I／O口（输入/输出）接线图，根据梯形图，列出指令表。（3）安装与接线： ①将熔断器、接触器、PLC装在一块配线板上，而将转换开关、按钮等装在另一块配线板上。 ②按PLC控制I／O口（输入／输出）接线图在模拟配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。（4）PLC键盘操作：熟练操作键盘，能正确地将所编程序输人PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。（5）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。

图1 试题2：双闭环调速系统的连线、调试及维修本题分值：35 考核时间：180分钟考核要求：（1）根据题图2进行双闭环调速系统的连线。（2）双闭环调速系统的调试 ①部件调试 ②晶闸管主电路、触发电路调试 ③开环调试 ④闭环调试（3）根据题图2排除故障（由监考老师随机设置两处故障） ①触发电路故障 ②主电路故障

图2 试题3：读图与分析，电气设备检修及调试本题分值：15

考核时间：30分钟考核要求：（1）认真读图3。（2）在演草纸上回答如下问题： ①图3中，若稳压管V10短路或开路，对调速电路会产生什么影响？ ②图3中当电动机处于最高速时，放大器中晶体管V31处于什么状态？ ③图3所示，触发电路由哪几个主要环节组成？二极管V7两端的电压波形是否相同？ ④图3主电路中R6及R1C1—R4C4作用是什么？

电工技师实操考试试卷

电工技师实操考试试卷一、工具的使用与维护。 1．试题：用电桥测试准确电阻值。 2．考核要求（1）工具、设备(仪器、仪表等)的使用与维护要正确无误（2）安全文明操作。（3）满分10分，考试时间10分钟从CA6140车床、KH-Z3040B 摇臂钻床、T68镗床智能化考核系统各30个故障点中随机抽出3个故障点组成考题。即每题3故障，每故障点为12分，有两次答题机会。 1．考核要求：在CA6140车床、KH-Z3040B 摇臂钻床、T68镗床中任选一种，在其电气线路上，设隐蔽故障三处，其中主回路一处，控制回路二处。考生抽签决定参加车床、铣床、磨床、镗床中的何种考核，用万用表等查找故障位置，并单独排除故障。（1）万用表等测量工具准备；（ 2）开CA6140、KH-Z3040B 摇臂钻床、T68镗床电气故障智能化考核设备；（3）查故障、答题、交卷；（4）正确使用工具和仪表。（5）安全文明操作（6）本题满分40分，考核时限50min 。

故障检修 4 1．排故障前不进行调查研究扣5分。 2．每个故障点第一次答对得12分，第二次答对得10分 3．损坏电动机扣10分。定额时间(60 分钟）每超过5分钟以内以扣5分计算备注除定额时间外，各项目的最高扣分不应超过配分数成绩开始时间结束时间实际时间考核要求： 1.分析继电-接触器控制的双速电机低速-高速自动变速控制线路原理； 2.根据电路分析合理配置PLC系统输入、输出地址； 3.确定PLC外部各电器元件，绘制PLC系统接线图； 4.根据电路分析，绘制电路工作流程图；要求清晰明了；项目内容配分评分标准扣分

维修电工技师题库及答案(全)

维修电工技师题库及答案(全) 维修电工技师题库附答案（职业技能鉴定国家题库统一试卷）一、电工基础部分一)、判断题 1. 线圈自感电动势的大小，正比于线圈中电流的变化率，与线圈中的电流的大小无关。√ 2. 当电容器的容量和其两端的电压值一定时，若电源的频率越高，则电路的无功功率就越小。X 3. 在RLC 串联电路中，总电压的有效值总是大于各元件上的电压有效值。√ 4. 当RLC 串联电路发生谐振时，电路中的电流将达到其最大值。√ 5. 磁路欧姆定律适用于只有一种媒介质的磁路。X 6. 若对称三相电源的U 相电压为Uu=100sin(ωt+60) V ，相序为U －V －W ，则当电源作星形连接时线电压为Uuv=173.2sin(ωt+90)V 。√ 7. 三相负载做三角形连接时，若测出三个相电流相等，则三个线电流也必然相等。╳ 8．.三相三线制星形连接对称负载，当有一相断路时，其它两相的有效值等于相电压的一半。√ 9．在三相半波可控整流电路中，若出发脉冲在自然换相点之前

加入，输出电压波形将变为缺相运行。× 10．提高功率因数是节约用电的主要措施之一√。 11．为了提高电源的利用率，感性负载电路中应并联适当的（电容），以提高功率因数。√ 二)、选择题１．图1-31中安培表内阻极低，伏特表电压极高，电池内阻不计，如果伏特表被短接，则（C ） A 、灯D 将被烧毁； B 、灯D 特别亮； C 、安培表被烧。２．图1-31中如果安培表被短接，则（C ） A 、电灯不亮； B 、电灯将被烧； C 、不发生任何事故。３．如果图1-31电路中电灯灯丝被烧断，则（B ） A 、安培表读数不变，伏特表读数为零； B 、伏特表读数不变，安培表读数为零； C 、安培表和伏特表的读数都不变。４．如果图1-31电路中伏特表内部线圈烧断，则（D ） A 、安培表烧毁；

15年维修电工技师实操考题与参考答案

实操考试（参考答案）试题1：用PLC进行控制电路的设计、模拟安装与调试根据图1所示钻孔专用机床示意图，用PLC进行控制电路的设计并且进行模拟安装与调试。（1）工作原理图中左、右动力头主轴电动机为M1，进给运动由液压驱动，液压泵电动机为M2。机床的工作过程为：首先启动液压泵，按下启动按钮后加紧工件→左、右动力头同时快进并启动主轴→转入工进加工→停留→分别快退→松开工件，停主轴……如此实现循环。（2）控制要求 1）工作方式设置为自动循环、单周。 2）有必要的电气保护和联锁。 3）自动循环时应按上述顺序动作。（3）具体考核要求 1）电路设计：根据工作任务，设计主电路，列出PLC控制I\O接口元件地址分配表；根据加工工艺设计梯形图及PLC控制I\O接口接线图；根据梯形图，列出指令表。 2）PLC键盘操作：熟练操作键盘，能正确地将所编程序输入到PLC中；按照被控制设备的动作要求进行模拟调试，直至达到设计要求。 3）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。

解答： 1、PLC控制I / O接口元件地址分配表输入输出元件代号作用输入继电器元件代号作用输出继电器SB0 启动按钮X0 HL0 (KM) 主轴M1 Y0 SB1(SQ1) 左快退位置开关X1 HL1(YV1) 左快进Y1 SB2(SQ2) 右快退位置开关X2 HL2(YV2) 左工进Y2 SB3(SQ3) 左快进位置开关X3 HL3(YV3) 左快退Y3 SB4(SQ4) 右快进位置开关X4 HL4(YV4) 右快进Y4 SB5(SQ5) 左工进位置开关X5 HL5(YV5) 右工进Y5 SB6(SQ6) 右工进位置开关X6 HL6(YV6) 右快退Y6 SB7(SQ7) 夹紧装置松开位置开 X7 HL7(YV7) 夹紧装置Y7 关 SB8 单周/循环选择X10 HL8（KM1）液压泵电动机M2 Y10 SB9 液压泵启动按钮X11 2、PLC控制I\O接口接线图 3、钻孔专用机床梯形图

维修电工高级技师考试题库

维修电工高级技师考试题库（一）附答案一、填空题（请将正确答案填在横线空白处） 1． COMPUTERIZED NUMERICAL CONTROL 是一种（计算机数控）统简称 CNC。 2．SINUMERJK820S 系统是（步进电动机）控制系统，专为经济型数控机床设计的。 3．配电网络三相电压不平衡会使变频器的输入电压和电流波形发生（畸变）。 4．为了提高抗干扰能力，交流电源地线与（信号地线）不能共用。 5．电场屏蔽解决分布电容问题，（屏蔽）地线接大地。 6．电子测量装置的静电屏蔽罩必须与被屏蔽电路的零信号（电位公共线）相接。 7．控制系统大多数具备自动控制、（自动诊断）、自动信息处理、自动修正、自动检测等功能。 8．机电一体化产品控制系统大多数都具备自动控制、自动诊断、自动信息处理、自动修正、（自动检测）等功能。 9 ．机电一体化包含了机械技术、计算机与信息处理技术、系统技术、（自动控制）技术、传感与检测技术、伺服与传动技术。 10．电气控制原理图设计按主回路－控制回路－（联锁与保护）－总体检查的顺序进行。 11．经济型数控机床的改造主要用于中、小型（车床）和铣床的数控改造。 12． SIN840C 可以实现（ 3D ）差补。 13. CBS（中央服务单元）是CENTER SERVICE BOARD的缩写。 14．SIN840C 控制系统由数控单元主体、主轴和（伺服单元）。 15. 机床操作面板上主要有 4种加工操作方法，即 JOG手动、TEACHIN示教、MDA （手动输入数据自动运行）和AUTOMATIC 自动。 16. 在自动控制系统中，（输出量）能够以一定准确度跟随输入量的变化而变化的系统称为伺服系统。 17. 反相比例放大器有两个输入端，一个是（反相输入）端，表示输入与输出是反相的，另一个是同相端，表示输入信号与输出信号是同相的。 18. 精益生产具有在生产过程中将上道工程推动下道工程生产的模式变为（下道工序要求上道工序生产模式）特点。 19. （指导操作训练）是培养提高学员独立操作技能极为重要的方式和手段。 20. 为提高电气设备运行的可靠性，将（变压器中性点）与接地极紧密地连接起来叫工作接地。 B 1. CNC 系统是靠（软件）来满足不同类型机床的各种要求的。 2. 典型工业控制系统是由（一次设备）和工业控制机部分组成。 3. 当配电系统的电感与补偿电容发生串联谐振时，呈现（最小）阻抗。 4. 浮地接法要求全机与地绝缘的电阻不能（小于）50MQo 5. 磁路屏蔽用（导磁材料）使磁场闭合，屏蔽接地线接大地很好。 6. 零信号基准电位的相接点必须保证（干扰电流）不流经信号线。 7. 开关量输入节点 12 个，开关量输出节点 8 个，实际所用 I/O 点数 20 个，选用中小型控制器（F—20MR）基本单元，就可以满足机床的控制要求。 8. 电气控制原理图设计按主电路一控制电路-（联锁与保护）-总体检查的顺序进行。 9. 数显改造机床在普通机床上安装数显（位置）检测装置。 1O.SIN84OC（标准系统）软件中含有车床、铳床两种类型的设置。 11. 机床操作面板上主要有 4种加工操作方法，即 JOG手动、TEACHIN （示教）、MDA手动输入数据自动运行和AUTOMATIC自动。

维修电工技师实操考题和参考答案解析

维修电工技师实操考题和参考答案解析 Revised by BLUE on the afternoon of December 12,2020.

实操考试（参考答案）试题1：用PLC进行控制电路的设计、模拟安装与调试根据图1所示钻孔专用机床示意图，用PLC进行控制电路的设计并且进行模拟安装与调试。（1）工作原理图中左、右动力头主轴电动机为M1，进给运动由液压驱动，液压泵电动机为M2。机床的工作过程为：首先启动液压泵，按下启动按钮后加紧工件→左、右动力头同时快进并启动主轴→转入工进加工→停留→分别快退→松开工件，停主轴……如此实现循环。（2）控制要求 1）工作方式设置为自动循环、单周。 2）有必要的电气保护和联锁。 3）自动循环时应按上述顺序动作。（3）具体考核要求 1）电路设计：根据工作任务，设计主电路，列出PLC控制I\O接口元件地址分配表；根据加工工艺设计梯形图及PLC控制I\O接口接线图；根据梯形图，列出指令表。 2）PLC键盘操作：熟练操作键盘，能正确地将所编程序输入到PLC 中；按照被控制设备的动作要求进行模拟调试，直至达到设计要求。 3）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。解答： 3、钻孔专用机床梯形图 4、钻孔专用机床指令语句表试题2：X62W万能铣床电路故障检修

一、电路分析 1.主轴电动机的控制控制线路的启动按钮SB1和SB2是异地控制按钮，方便操作。SB3和SB4是停止按钮。KM3是主轴电动机M1的启动接触器，KM2是主轴反接制动接触器，SQ7是主轴变速冲动开关，KS是速度继电器。 (1)主轴电动机的启动启动前先合上电源开关QS，再把主轴转换开关SA5扳到所需要的旋转方向，然后按启动按钮SB1（或SB2），接触器KM3获电动作，其主触头闭合，主轴电动机M1启动。 (2)主轴电动机的停车制动当铣削完毕，需要主轴电动机M1停车，此时电动机M1运转速度在120转/分以上时，速度继电器KS的常开触头闭合（9区或10区），为停车制动作好准备。当要M1停车时，就按下停止按钮SB3（或SB4），KM3断电释放，由于KM3主触头断开，电动机M1断电作惯性运转，紧接着接触器KM2线圈获电吸合，电动机M1串电阻R反接制动。当转速降至120转/分以下时，速度继电器KS常开触头断开，接触器KM2断电释放，停车反接制动结束。 (3)主轴的冲动控制当需要主轴冲动时，按下冲动开关SQ7，SQ7的常闭触头SQ7-2先断开，而后常开触头SQ7-1闭合，使接触器KM2通电吸合，电动机M1启动，松开开关机床模拟冲动完成。 2.工作台进给电动机控制转换开关SA1是控制圆工作台的，在不需要圆工作台运动时，转换开关扳到“断开”位置，此时SA1-1闭合，SA1-2断开，SA1-3闭合；当需要圆工作台运动时将转换开关扳到“接通”位置，则SA1-1断开，SA1-2闭合，SA1-3断开。 (1)工作台纵向进给工作台的左右（纵向）运动是由当工作台纵向运动是由“工作台纵向操作手柄”来控制。手柄三个位置：向左、向右、零位（停止）。当手柄扳到向左或向右位置时，手柄有两个功能，一是压下位置开关SQ1或SQ2，二是通过机械机构将电动机的传动链拨向工作台下面的丝杆上，使电动机的动力唯一地传到该丝杆上，工作台在丝杆带动下做左右进给。在工作台两

电工技师实操考试试卷

:名姓电工技师实操考试试卷一、工具的使用与维护。 1 ?试题：用电桥测试准确电阻值。 2 ?考核要求 (1)工具、设备(仪器、仪表等)的使用与维护要正确无误 (2)安全文明操作。 (3)满分10分，考试时间10分钟在CA6140车床、KH-Z3040B摇臂钻床、T68镗床中任选一种，在其电气线路上，设隐蔽故障三处，其中主回路一处，控制回路二处。考生抽签决定参加车床、铣床、磨床、镗床中的何种考核，用万用表等查找故障位置，并单独排除故障。 (1)万用表等测量工具准备； (2)开CA6140、KH-Z3040B摇臂钻床、T68镗床电气故障智能化考核设备； (3)查故障、答题、交卷； (4)正确使用工具和仪表。 (5)安全文明操作 (6)本题满分40分，考核时限50min。2?评分标准 :号证考准 :位单二、从CA6140车床、KH-Z3040B摇臂钻床、T68镗床智能化考核系统各30个故障点中随机抽岀3个故障点组成考题。即每题3故障，每故障点为12分，有两次答题机会。 1 .考核要求：

开始时间结束时间实际时间、PLC设计双速异步电动机低速咼速自动变速控制线路考核要求： 1.分析继电-接触器控制的双速电机低速-高速自动变速控制线路原理; 2.根据电路分析合理配置PLC系统输入、输出地址； 3.确定PLC外部各电器元件，绘制PLC系统接线图； 4.根据电路分析，绘制电路工作流程图；要求清晰明了； 5.设计梯形图，编写指令表。项目内容配分评分标准扣分电路设计50 1.原理分析思路不清晰，或有误，每处扣2分 2.1/0地址遗漏或与错，每处扣1分 3.PLC接线图不正确或不规范，每处扣2分 4.电路工作流程图步骤不清楚，每处扣2-3分 5.梯形图设计不正确或不规范，每处扣2-3分定额时间（60分钟）每超过5分钟以内以扣5分计算备注除定额时间外，各项目的最高扣分不应超过配分数成绩开始时间结束时间实际时间聽逋高超丫Y）

电工技师考试题库

一、是非题1．线圈自感电动势的大小，正比于线圈中电流的变化率，与线圈中电流的大小无关。（√） 2． 3． 4． 5．磁路欧姆定律适用于只有一种媒介质的磁路。（×）6．若对称三相电源的U相电压为uU=100sina(ωt+60°)V，相序为U-V-W，则当电源作星形联结时线电压uUV=173.2sin(ω t+90°)V.（√） 7．三相负载作三角形联结 10．当晶体管和发射结正偏时，晶体管一定工作在放大区。（×） 11．画放大电路的交流通道时，电容可看作开路，直流电源可视为短路。（×） 12．放大器的输入电阻是从放大器输入端看进去的直流等效电阻。（×） 16．场效应管的低频跨导是描述栅极电压对漏极电流控制作用的重要参数，其值越大，场效应管的控制

能力越强。（√） 17．对于线性放大电路，当输入信号幅度减小后，其电压放大倍数也随之减小。（×） 18 19 20 点漂移现象。（√）21．差动放大器工作在线性区时，只要信号从单端输出，则电压放大倍数一定是从双端输出时放大倍数的一半，与输入端是单端输入还是双端输入无关。（√） 22．集成运算放大器的输入级一般采用差动放大 25．只要是理想运放，不论它工作在线性状态还是非线性状态，其反相输入端和同相输入端均不从信号源索取电流。（√） 26．实际的运放在开环时，其输出很难调整到零电位，只有在闭环是才能调至零电位。（√） 27．电压放大器主要放系列三端集成稳压器中的调整管必须工作在开关状态下。× 31．各种三端集成稳压器的输出电压均是不可以

调整的。（×） 32．为了获得更大的输出电流容量，可以将多个三端集成稳压器直接并联使用。（×） 33 34 35 36 端可以接任意阻值电阻，而不会影响其输出电平。（×）37．普通TTL与非门的输出端不能直接关联使用。（√）38．TTL与非门电路参数中的扇出系数NO，是指该门电路能驱动同类门电路的数量。（×） 39．CMOS集成门电路进行编码。（√） 43．数字触发器在某一时刻的输出状态，不仅取决于当时输入信号的状态，还与电路的原始状态有关。（√） 44．数字触发器进行复位后，其两输出端均为0。（×）亮度高且耗电量小的优点。（×） 49．用8421BCD码表示的十进制数字，必须经译码后才能用七段数码显示器

电工高级技师试题库

维修电工高级技师试题集一、填空题 1．为便于系统的维修与使用CNC统称都有（故障自我诊断）系统。 2．工业控制系统的硬件由计算机基本系统和（过程I/O系统）组成。 3．为避免（谐振）现象应在补偿电容前串联电抗器。 4．A/D转换器在获取0—50mv的微弱信号时（模似接地法）极为重要。 5．当接地的信号源与不接地的放大器连接时，放大器的输入端屏蔽应接到（信号源）的公共端。6．随着装置内部各种线圈要屏蔽或距离要远些。注意漏磁方向，减小（互感耦合）。 7随着电子技术的发展，可以使机械技术和电子技术有机地结合起来，以实现系统整体（最佳化）。8．机电一体化产品控制大多数都具备（自动控制）、自动诊断、自动信息处理、自动修正、自动检测等功能。 9．变频器改造设备调速系统采用交流变频器调速替代原设备中（直流调速）或其他电动机调速的方案。 10.机床数据，PCL程序及加工工序可在（MMC）的硬盘上备份。 11.机床操作面板上主要有4种加工操作方式，既JOG（手动）、TEACHIN（示教）、MAD（手动输入数据自动运行）和AUTOMATTC（自动）。 12.SIN840C可以实现（3D）插补。 13.数控机床的伺服系统中的机械传动系统一般由（伺服驱动）系统、机械传动部件、驱动元件组成。 14.伺服系统是一种反馈控制系统，它由（指令脉冲）作为输入给定值，与输出被控量进行比较，利用比较后产生的偏差值对系统进行自动调节。 15.反相比例放大器有两个输入端，一个反相输入端，表示输入与输出是反相的，另一个是（同相）端，表示输入信号与输出信号是同相的。 16.在自动控制系统中，（输出量）能够以一定准确度跟随输入量的变化而变化的系统称为伺服系统。 17.CIMS主要包括经营管理功能，工程设计自动化，生产制造自动化和（质量保证） 18．提高劳动生产力的目的是（降低生产成本）积累资金，加速国民经济的发展和实现社会主义现代化。 19．在指导学员操作中，必须经常对学员加强（安全）教育。 20．（二相触电）是最严重的触电事故。 1. 在FANUS系统，F15系列中主CPU为（32）位的CNC装置，因此是人工智能CNC装置。 2. LJ—20系列的内装式PCL通过计算机编程形成目标文件和（梯形图）文件。 3. 在变频器的输入侧接有电动机时不应接入（电容器）而提高功率因素。 4. 采用三线采样双屏蔽浮地技术是将地线和（信号线）采样。 5. 浮地接法要求全机与的绝缘电阻不能（小于）50MΩ。 6. 用于小容量变频器时可将每相导线按相同方向在（零序电抗器）上绕4圈以上，实际变频器的输出侧抗干扰。 7. 机电一体化包含了机械技术、计算机与（信息处理）技术、系统技术、自动控制技术、传感与检测技术、伺服传动技术。 8. 电气控制原理图设计按主电路——控制电路——（联锁与保护）——总体检查的顺序进行。 9. 变频器改造设备调速系统提高了调速的性能，（降低了）电能消耗。 10. 在计算机数控系统（CNC ）中，插补工作一般由软件完成。 11. SIN840C数控单元包括显示部分、（主机框架）、输入/输出设备及驱动装置。 12. 机床数据，PLC程序及加工工序可在（MMC ）的硬盘上备份。 13. CSB（中央服务单元）是CENTER SERVICE BOARD的缩写。 14. 伺服驱动系统一般由（驱动控制）和驱动元件组成。 15. 数控机床的伺服系统中的检测装置一般由检测元件组成。 16. 数控机床的伺服系统一般包括机械传动系统和（检测）装置。 17. 生产工人在生产班内完成生产任务所需的直接和间接的全部工时为工时定额中的（定额时间）。

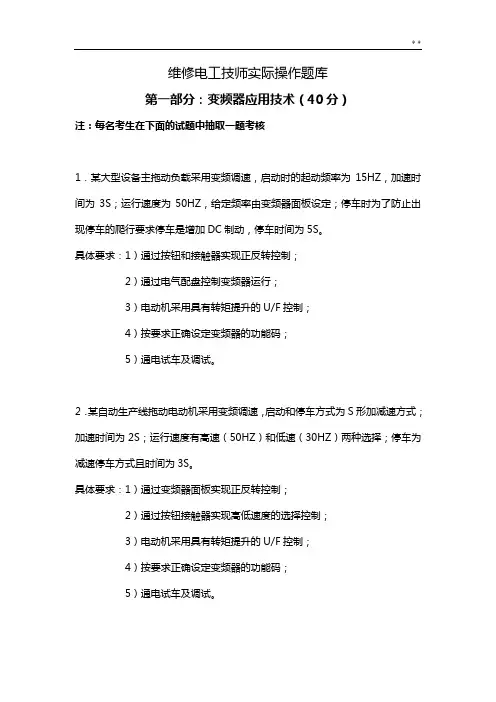

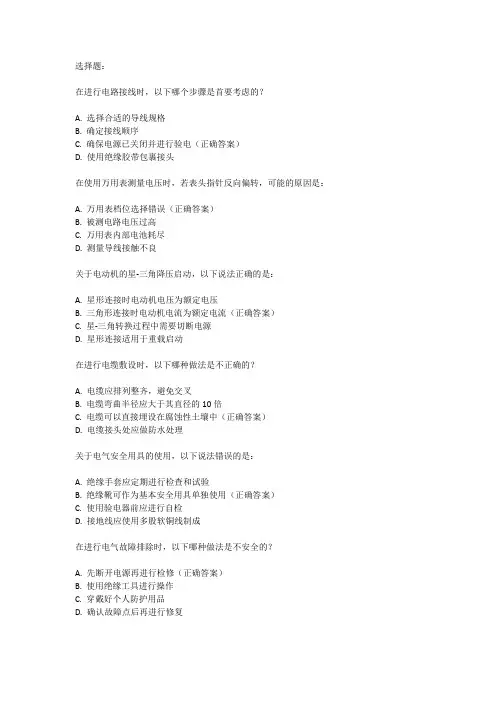

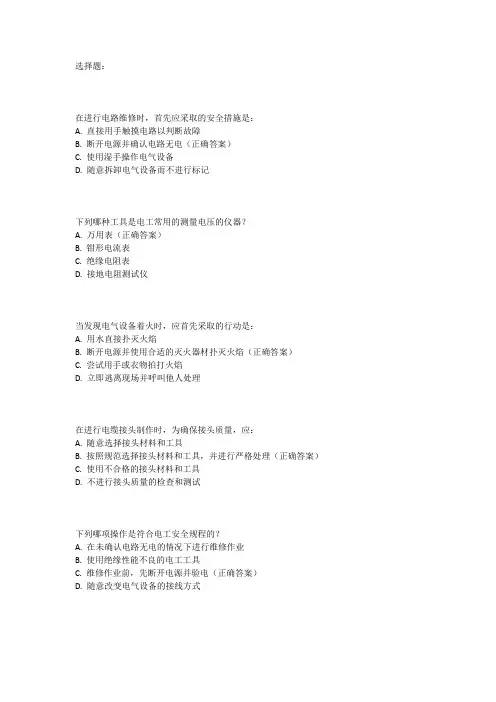

维修电工技师实际操作题库
