1. 影响焊接缺陷的因素
（1）材料因素:
所谓材料因素是指被焊的母材和所使用的焊接材料，如焊丝、焊条、焊剂、以及保护气体等。所有这些材料在焊接时都直接参与熔池或熔合区的物理化学反应，其中母材本身的材质对热影双区好性能起音决定性的影响。显然所采用的焊接材料对焊缝金属的成份和性能也是关键的因素。好果焊接材料与母材匹配不当，则不仅可以引起焊接区内的至纹、气孔等各种缺陷，而且也可能可起脆化、软化或耐腐蚀等性能变化。所以，为保证获得良好的焊接接头，必须对材料因素予以充分的重视。
（2）工艺因素：
大量的实践证明，同一种母材在采用不同的焊接方法和工艺措施的条件下，其焊接质量会表现出很大的差别。焊接方法对焊接质量的影响主要可能在两方面：首先是焊接热源的特点，也就是功率密度、加热最高温度、功率大小等，它们可直接改变焊接热循环的各项参数，如线能量大小、高温停留时间、相变温度区间的冷却速度等。这些当然会影响接头的组织和性能;其次是对熔池和附近区域的保护方式，如熔渣保护、气体保护、气-渣联合保护或是在真空中焊接等，这些都会影响焊接冶金过程。显然，焊接热过程和冶金过程必然对接头的质量和性能会有决定性的影响。
2.常见焊接缺陷的原因分析
（1）结晶裂纹
从金属结晶理论知道，先结晶的金属纯度比较高，后结晶的金属杂质较多，
并富集在晶粒周界，而且这些杂质具有较低的熔点，例如，一般碳钢和低合金钢的焊缝含硫量较高时，能形成FeS，而FeS与Fe发生作用形成熔点只有988℃的低熔点共晶。在焊缝金属凝固过程中，低熔点共晶被排挤在晶界上，形成“液态薄膜”由于液态薄膜的存在减弱了晶间之间的结合力，晶粒间界的液态薄膜便成了薄弱地带。又因为焊缝金属在结晶的同时，体积在减小，周围金属的约束引起它的收缩而引起焊缝金属受到拉伸应力的作用下，于是相应地产生了拉伸变形。若此时产生的变形量超过了晶粒边界具有的变形塑性时，即可沿这个薄弱地带开裂而形成结晶裂纹。
可见，产生结晶裂纹的原因就在于焊缝中存在液态薄膜和在焊缝凝固过程中受到拉伸应力共同作用的结果。因此，液态薄膜是产生结晶裂纹的根源，而拉伸应力是产生结晶裂纹的必要条件。
至于近缝区的结晶裂纹，原则上与焊缝上的结晶裂纹时一致的。在焊接条件下，近缝区金属被加热到很高的温度，在熔合区附近达到半熔化状态。当母材金属含有易熔杂质时，那么在近缝区金属的晶界上，同样也会有低熔共晶存在。这时在焊接热的作用下，将会发生熔化，相当于晶粒间的液态薄膜，与此同时，在拉伸应力的作用下就会开裂。
焊缝上的结晶裂纹和近缝区的结晶有着相互依赖和相互影响的关系。近缝区的结晶裂纹可能是焊缝结晶裂纹的起源。
结晶裂纹的影响因素：通过以上分析可知，结晶裂纹的产生取决于焊缝金属在脆性温度区间的塑性和应变，前者取决于冶金因素，后者取决于力的因素。力的主作用是产生结晶裂纹的的必要条件，只有在力的作用下产生的应变超过材料的最大变形能力时，才会开裂。首先需要分析冶金因素。

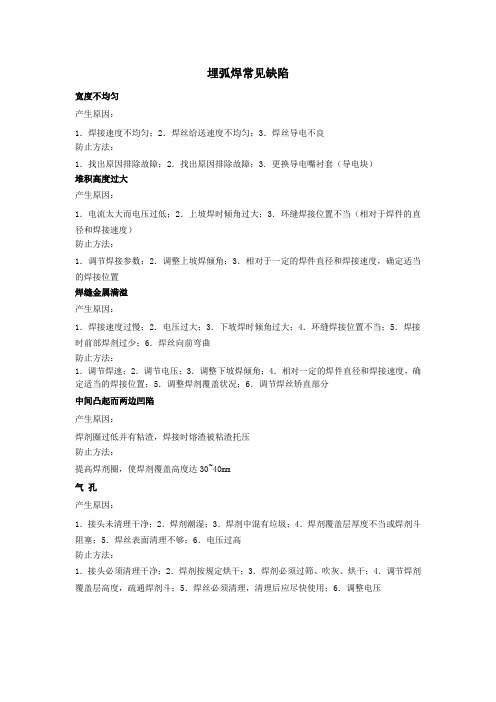

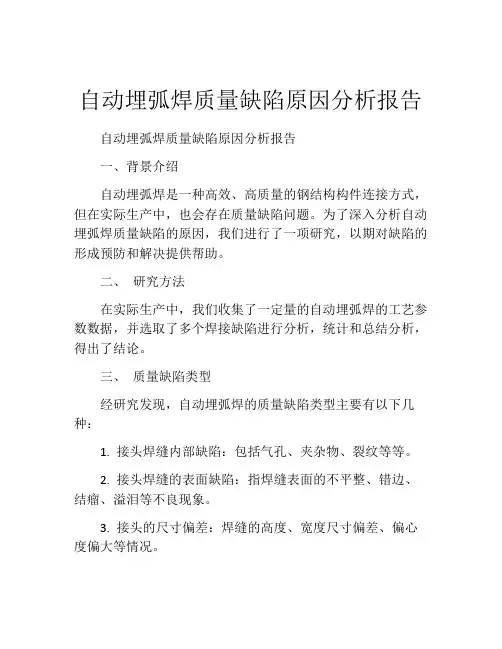

埋弧焊常见缺陷的产生原因及防除方法

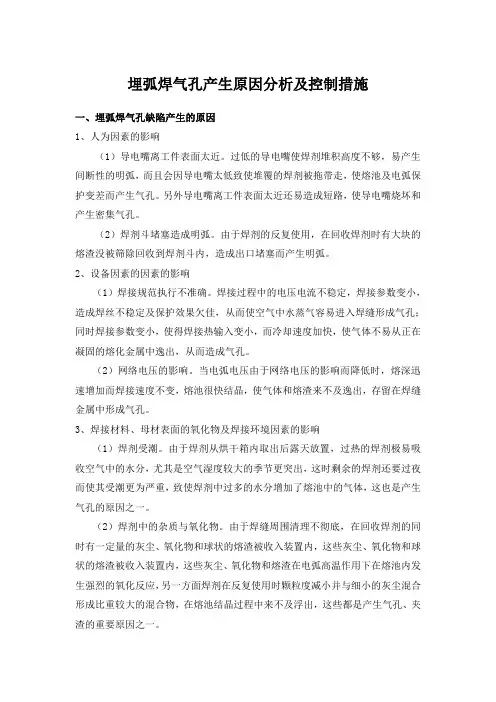

埋弧焊缝产生气孔的主要原因 发布日期：2012-11-22 05:41 埋弧焊缝产生气孔的主要原因是氢，氢气是由焊材、母材带入电弧区的水分所造成的。但是电磁偏吹、母材质量不好等也会造成气孔，应根据实际情况具体分析，采取相应防止措 施。 (1)焊接材料和坡口门不清洁，是造成气孔的最常见的原因。焊剂末烘干或烘干不彻底，焊丝表面、坡口表面及邻近区域有油、锈和水分，都会使熔池中含氢量显著增高而产生气孔。防止氢气孔的方法，是减少氢的来源和创造使氢逸出熔池的条件： ①焊剂(包括焊剂垫用的焊剂)：应按规定严格烘干。如果天气潮湿，焊剂从烘箱中取出到使用的时间不能太长，最好能在50度左右温度下保温待用。回收再用的焊剂要避免被水、尘土等污染。 ②严格清除焊丝和坡口两侧20毫米范围内的油、锈和水分。焊件要随装随焊，如果沾有水分，要将焊接区域烘烤干燥后焊接。 ③焊剂粒度要合适，细粉末和灰分要筛除，使焊剂有一定透气性，利于气体跑出。 (2)钢材轧制或热冲压、卷板过程中，形成或脱落的氧化皮，以及定位焊渣壳，碳弧气刨飞渣等夹入焊剂，也会在焊缝中造成气孔。防止措施： ①卷板、弯曲等加工过程中脱落的氧化皮，在装配焊接前要清扫或用压缩空气吹除，防止夹入装配间隙或落入坡口中。 ②焊接场地周围要清洁，防止氧化皮、渣壳、碳弧．气刨飞渣混入焊剂。回收复用的焊剂中，这些杂质的含量往往较多，所以要在多次回用的焊剂中掺进新焊剂o (3)焊剂层太薄、焊接电压过高或网路电压波动较大时，电弧可能穿出焊剂层，使熔池金属受外界空气污染而造成气孔；焊剂粒度太粗时，空气会透过焊剂层污染熔池；悬空焊装配间隙超过0．8毫米时，会造成焊缝中的深气孔。防止措施： ①焊剂层厚度要合适使与焊接规范相适应，焊剂粒度不能过粗，以保证焊接过程中不透出连续弧光o ②悬空焊，特别在焊件厚度20毫米以内的悬空焊时，装配间隙不要超过0．8―1毫米o (4)磁偏吹会造成气孔，最容易在用直流焊接薄板时发生，气孔多出现在收尾区域，越近焊缝末端气孔越严重。这种气孔在焊接较厚焊件时也可能遇到。产生气孔的原因是由于电弧发生偏吹的缘故。地线连接位置不当也会造成磁偏吹而产生气孔。防止措施： ①从接地线一端起焊，接地要可靠。焊件的装夹具最好用非导磁材料制造。 ②收尾端预先焊较长、较厚的定位焊缝。 ③焊丝向前倾斜布置。 ④改用交流焊接。 (5)母材中有富硫层状偏析，或母材有分层缺陷会产生气孔。母材含硫量高、硫化物夹杂多时，焊接过程中会产生较多气体而形成气孔。防止措施： ①控制焊接规范，减小母材熔合比。例如用直流正接、小电流或粗焊丝焊接，用多道焊代替单道焊等o ②适当降低焊接速度，增加气体从熔池中逸出的时间。 ③用含锰量高的焊丝焊接，使部分硫形成硫化锰排入熔渣。 ④如果原来是不开坡口的对接焊，可以改成开V型坡口焊接，坡口角度比常用的坡口角度大一些o ⑤如果气孔是由于母材分层(轧制钢板时产生的一种缺陷)造成的，一般应除去分层部分后重新焊接。 对于层板容器，可先在层板坡口侧面，用手工焊或其他焊接方法焊接封闭焊缝，然后再装配、焊接埋弧焊缝。 (6)产生气孔的其他原因定位焊缝有气孔、夹渣等缺陷，未经清除就直接焊接埋弧焊缝时，会产生气孔；前一层焊道有气孔末清除彻底，焊接后层焊缝时还会产生气孔。角焊缝焊接速度过高也会产生气孔
焊接的六大缺陷，产生原因、危害、预防措施都在这了 一、外观缺陷 外观缺陷（表面缺陷）是指不用借助于仪器，从工件表面可以发现的缺陷。常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。单面焊的根部未焊透等。 A、咬边 是指沿着焊趾，在母材部分形成的凹陷或沟槽，它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。 产生咬边的主要原因：是电弧热量太高,即电流太大,运条速度太小所造成的。焊条与工件间角度不正确，摆动不合理，电弧过长，焊接次序不合理等都会造成咬边。直流焊时电弧的磁偏吹也是产生咬边的一个原因。某些焊接位置(立、横、仰)会加剧咬边。咬边减小了母材的有效截面积，降低结构的承载能力，同时还会造成应力集中，发展为裂纹源。 咬边的预防：矫正操作姿势，选用合理的规范，采用良好的运条方式都会有利于消除咬边。焊角焊缝时，用交流焊代替直流焊也能有效地防止咬边。 B、焊瘤 焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出，冷却后形成的未与母材熔合的金属瘤即为焊瘤。焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯)，焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。在横、立、仰位置更易形成焊瘤。 焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。同时，焊瘤改变了焊缝的实际尺寸，会带来应力集中。管子内部的焊瘤减小了它的内径，可能造成流动物堵塞。 防止焊瘤的措施：使焊缝处于平焊位置，正确选用规范，选用无偏芯焊条，合理操作。C、凹坑
凹坑指焊缝表面或背面局部的低于母材的部分。 凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑)，仰立、横焊时，常在焊缝背面根部产生内凹。凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧坑缩孔。 防止凹坑的措施：选用有电流衰减系统的焊机，尽量选用平焊位置,选用合适的焊接规范，收弧时让焊条在熔池内短时间停留或环形摆动，填满弧坑。 D、未焊满 未焊满是指焊缝表面上连续的或断续的沟槽。填充金属不足是产生未焊满的根本原因。规范太弱,焊条过细，运条不当等会导致未焊满。 未焊满同样削弱了焊缝，容易产生应力集中，同时，由于规范太弱使冷却速度增大，容易带来气孔、裂纹等。 防止未焊满的措施：加大焊接电流，加焊盖面焊缝。 E、烧穿 烧穿是指焊接过程中，熔深超过工件厚度，熔化金属自焊缝背面流出，形成穿孔性缺。 焊接电流过大，速度太慢，电弧在焊缝处停留过久，都会产生烧穿缺陷。工件间隙太大，钝边太小也容易出现烧穿现象。 烧穿是锅炉压力容器产品上不允许存在的缺陷，它完全破坏了焊缝，使接头丧失其联接飞及承载能力。 防治措施：选用较小电流并配合合适的焊接速度，减小装配间隙，在焊缝背面加设垫板或药垫，使用脉冲焊，能有效地防止烧穿。 F、其他表面缺陷 (1)成形不良指焊缝的外观几何尺寸不符合要求。有焊缝超高,表面不光滑,以及焊缝过宽,焊缝向母材过渡不圆滑等。 (2)错边指两个工件在厚度方向上错开一定位置,它既可视作焊缝表面缺陷,又可视作装配成形缺陷。 (3)塌陷单面焊时由于输入热量过大,熔化金属过多而使液态金属向焊缝背面塌落, 成形后焊缝背面突起,正面下塌。 (4)表面气孔及弧坑缩孔。 (5)各种焊接变形如角变形、扭曲、波浪变形等都属于焊接缺陷O角变形也属于装配成形缺陷。 二、气孔和夹渣
埋弧焊工艺参数及焊接技术 1. 影响焊缝形状、性能的因素 埋弧焊主要适用于平焊位置焊接，如果采用一定工装辅具也可以实现角焊和横焊位置的焊接。埋弧焊时影响焊缝形状和性能的因素主要是焊接工艺参数、工艺条件等。下面我们主要讨论平焊位置的情况。 1.1焊接工艺参数的影响 影响埋弧焊焊缝形状和尺寸的焊接工艺参数有焊接电流、电弧电压、焊接速度和焊丝直径等。 （1）焊接电流当其他条件不变时，增加焊接电流对焊缝熔深的影响(如图1所示)，无论是Y 形坡口还是I 形坡口，正常焊接条件下，熔深与焊接电流变化成正比，即状的影响，如图2所示。电流小，熔深浅，余高和宽度不足；电流过大，熔深大，余高过大，易产生高温裂纹。 图1 焊接电流与熔深的关系（φ4.8mm）
图2 焊接电流对焊缝断面形状的影响 a)I形接头b)Ｙ形接头 （2）电弧电压电弧电压和电弧长度成正比，在相同的电弧电压和焊接电流时，如果选用的焊剂不同，电弧空间电场强度不同，则电弧长度不同。如果其他条件不变，改变电弧电压对焊缝形状的影响如图3所示。电弧电压低，熔深大，焊缝宽度窄，易产生热裂纹：电弧电压高时，焊缝宽度增加，余高不够。埋弧焊时，电弧电压是依据焊接电流调整的，即一定焊接电流要保持一定的弧长才可能保证焊接电弧的稳定燃烧，所以电弧电压的变化范围是有限的。 图3电弧电压对焊缝断面形状的影响 a)I形接头b)Ｙ形接头 （3) 焊接速度焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小，
即熔深和熔宽与焊接速度成反比，如图 4 所示。焊接速度对焊缝断面形状的影响，如图 5 所示。焊接速度过小，熔化金属量多，焊缝成形差：焊接速度较大时，熔化金属量不足，容易产生咬边。实际焊接时，为了提高生产率，在增加焊接速度的同时必须加大电弧功率，才能保证焊缝质量 图4 焊接速度对焊缝形成的影响 Ｈ－熔深Ｂ－熔宽 图５焊接速度对焊缝断面形状的影响 a)I形接头b)Ｙ形接头 （4) 焊丝直径焊接电流、电弧电压、焊接速度一定时，焊丝直径不同，焊缝形状会发生变化。表 1 所示的电流密度对焊缝形状尺寸的影响，从表中可见，其他条件不变，熔深与焊丝直径成反比关系，但这种关系随电流密度的增加而减弱，这是由于随着电流密度的增加，熔池熔化金属量不断增加，熔融金属后排困难，熔深增加较慢，并随着熔化金属量的增加，余高增加焊缝成形变差，所以埋弧焊时增加焊接电流的同时要增加电弧电压，以保证焊缝成形质量。
常见的气焊焊接缺陷及产生的原因 字体: 小中大| 打印发布: 2009-04-29 12:00 作者: webmaster 来源: 本站原创查看: 58次 常见的气焊焊接缺陷可分为外部缺陷和内部缺陷两大类。外部缺陷位于焊缝的外表面，一般用肉眼或低倍放大镜即可以发现。常见的外部缺陷包括焊缝尺寸不符合要求、表面气孔、裂纹、咬边、未焊满、凹坑、烧穿和焊瘤等；内部缺陷位于焊缝内部，需用破坏性试验或无损探伤等方法才能发现，如内部气孔、裂纹、夹渣、未焊透、未熔合等。 一、焊缝尺寸不符合要求 焊缝的尺寸与设计上规定的尺寸不符，或者焊缝成型不良，出现高低、宽窄不一、焊波粗劣等现象。焊缝尺寸不符合要求，不仅影响焊缝的美观，还会影响焊缝金属与母材的结合，造成应力集中，影响焊件的安全使用。 焊缝尺寸不符合要求产生的原因主要有：接头边缘加工不整齐、坡口角度或装配间隙不均匀；焊接工艺参数不正确，如火焰能率过大或过小、焊丝和焊嘴的倾角配合不当、气焊焊接速度不均匀等；操作技术不当，如焊嘴或焊丝横向摆动不一致等。 防止焊缝高低、宽窄不一、焊波粗劣的措施有：正确调整火焰能率：将焊件接头边缘调整齐；气焊过程中焊嘴、焊丝的横向摆动要一致；焊接速度要均匀且不要向熔池内填充过多的焊丝。 二、未焊透 焊接时接头根部未完全熔透的现象称为未焊透，详见图7—1。 未焊透不仅降低了焊接接头的机械性能，而且在未焊透的缺口及末端处形成应力集中，进一步引起裂纹的产生。在重要的焊缝中，若发现有未焊透缺陷，必须铲除，重新补焊。 产生未焊透的原因较多，通常有焊接接头在气焊前未经清理干净，如存在氧化物、油污等；坡口角度过小、接头间隙太小或钝边过厚；焊嘴号码过小，火焰能率不够或焊接速度过快；焊件的散热速度过快，使得熔池存在的时间短，以致填充金属与母材之间不能充分地熔合。 防止未焊透采取的措施，除了选择合理的坡口型式和装配间隙外，应在焊前进行清理，消除坡口两侧的氧化物和油污；根据板厚正确选用相应的焊嘴和焊丝直径；在焊接时选择合理的火焰能率和焊接速度；尤其是对导热快、散热面积大的焊件，要进行焊前预热和在焊接过程中加热焊件。 三、未熔合 熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分称为未熔 合，详见图7—2。
埋弧焊问题及解决 埋弧焊是目前广泛使用的一种生产效率较高的机械化焊接方法。它与焊条电弧焊相比，虽然灵活性差一些，但焊接质量好、效率高、成本低，劳动条件好。 1 埋弧焊的原理及特点 一、埋弧焊的过程及原理 埋弧焊是利用焊丝与工件之间在焊剂层下燃烧的电弧产生热量，熔化焊丝、焊剂和母材金属而形成焊缝的熔化极电弧焊方法。由于焊接时电弧掩埋在焊剂层下燃烧，电弧光不外露，因此被称为埋弧焊。 二、埋弧焊的特点 1．埋弧焊的主要优点：（1）焊接生产率高；（2）焊缝质量好；（3）焊接成本较低；（4）劳动条件好； 2．埋弧焊的主要缺点：（1）难以在空间位置施焊；（2）对工件装配质量要求高；（3）不适合焊接薄板和短焊缝。 三、埋弧焊的分类及应用围
埋弧焊的应用围 （1）焊缝类型和焊件厚度凡是焊缝可以保持在水平位置、或倾斜度不大的工件，不管是对接、角接和搭接接头，都可以用埋弧焊焊接，如平板的拼接缝、圆筒形工件的纵缝和环缝、各种焊接结构中的角缝和搭接缝等。 埋弧焊可焊接的焊件厚度围很大。除了厚度在5mm以下的焊件由于容易烧穿，埋弧焊用得不多外，较厚的焊件都适于用埋弧焊焊接。目前，埋弧焊焊接的最大厚度已达650mm。 （2）焊接材料种类随着焊接冶金技术和焊接材料生产技术的发展，适合埋弧焊的材料已从碳素结构钢发展到低合金结构钢、不锈钢、耐热钢以及某些有色金属，如镍基合金、铜合金等。此外，埋弧焊还可在基体金属表面堆焊耐磨或耐腐蚀的合金层。 2 埋弧焊的焊接材料与冶金过程 一、埋弧焊的焊接材料及选用 1．焊丝 根据焊丝的成分和用途可将其分为碳素结构钢焊丝、合金结构钢焊丝和不锈钢焊丝三大类，随着埋弧焊所焊金属种类的增加，焊丝的品种也在增加，目前生产中已在应用高合金钢焊丝、各种有色金属焊丝和堆焊用的特殊合金焊丝等新品种焊丝。 焊丝选用原则: 埋弧焊焊接低碳钢时，常用的焊丝牌号有H08、H08A、H15Mn等，其中以H08A的应用最为普遍。当工件厚度较大或对力学性能的要求较高时，则可选用含Mn量较高的焊丝。在对合金结构钢或不锈钢等合金元素较高的材料焊接时，则应考虑材料的化学成分和其它方面的要求，选用成分相似或性能上可满足材料要求的焊丝。 为适应焊接不同厚度材料的要求，同一牌号的焊丝可加工成不同的直径。埋弧焊常用的焊丝直径有2mm、3mm、4mm、5mm和6mm五种。
1. 影响焊接缺陷的因素 （1）材料因素: 所谓材料因素是指被焊的母材和所使用的焊接材料，如焊丝、焊条、焊剂、以及保护气体等。所有这些材料在焊接时都直接参与熔池或熔合区的物理化学反应，其中母材本身的材质对热影双区好性能起音决定性的影响。显然所采用的焊接材料对焊缝金属的成份和性能也是关键的因素。好果焊接材料与母材匹配不当，则不仅可以引起焊接区内的至纹、气孔等各种缺陷，而且也可能可起脆化、软化或耐腐蚀等性能变化。所以，为保证获得良好的焊接接头，必须对材料因素予以充分的重视。 （2）工艺因素： 大量的实践证明，同一种母材在采用不同的焊接方法和工艺措施的条件下，其焊接质量会表现出很大的差别。焊接方法对焊接质量的影响主要可能在两方面：首先是焊接热源的特点，也就是功率密度、加热最高温度、功率大小等，它们可直接改变焊接热循环的各项参数，如线能量大小、高温停留时间、相变温度区间的冷却速度等。这些当然会影响接头的组织和性能;其次是对熔池和附近区域的保护方式，如熔渣保护、气体保护、气-渣联合保护或是在真空中焊接等，这些都会影响焊接冶金过程。显然，焊接热过程和冶金过程必然对接头的质量和性能会有决定性的影响。 2.常见焊接缺陷的原因分析 （1）结晶裂纹 从金属结晶理论知道，先结晶的金属纯度比较高，后结晶的金属杂质较多，
并富集在晶粒周界，而且这些杂质具有较低的熔点，例如，一般碳钢和低合金钢的焊缝含硫量较高时，能形成FeS，而FeS与Fe发生作用形成熔点只有988℃的低熔点共晶。在焊缝金属凝固过程中，低熔点共晶被排挤在晶界上，形成“液态薄膜”由于液态薄膜的存在减弱了晶间之间的结合力，晶粒间界的液态薄膜便成了薄弱地带。又因为焊缝金属在结晶的同时，体积在减小，周围金属的约束引起它的收缩而引起焊缝金属受到拉伸应力的作用下，于是相应地产生了拉伸变形。若此时产生的变形量超过了晶粒边界具有的变形塑性时，即可沿这个薄弱地带开裂而形成结晶裂纹。 可见，产生结晶裂纹的原因就在于焊缝中存在液态薄膜和在焊缝凝固过程中受到拉伸应力共同作用的结果。因此，液态薄膜是产生结晶裂纹的根源，而拉伸应力是产生结晶裂纹的必要条件。 至于近缝区的结晶裂纹，原则上与焊缝上的结晶裂纹时一致的。在焊接条件下，近缝区金属被加热到很高的温度，在熔合区附近达到半熔化状态。当母材金属含有易熔杂质时，那么在近缝区金属的晶界上，同样也会有低熔共晶存在。这时在焊接热的作用下，将会发生熔化，相当于晶粒间的液态薄膜，与此同时，在拉伸应力的作用下就会开裂。 焊缝上的结晶裂纹和近缝区的结晶有着相互依赖和相互影响的关系。近缝区的结晶裂纹可能是焊缝结晶裂纹的起源。 结晶裂纹的影响因素：通过以上分析可知，结晶裂纹的产生取决于焊缝金属在脆性温度区间的塑性和应变，前者取决于冶金因素，后者取决于力的因素。力的主作用是产生结晶裂纹的的必要条件，只有在力的作用下产生的应变超过材料的最大变形能力时，才会开裂。首先需要分析冶金因素。
常见的焊接缺陷及处理办法 一、外部缺陷 一）、焊缝成型差 1、现象 焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。 2、原因分析 焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。 ⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。 ⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。 ⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。 4、治理措施 ⑴加强焊后自检和专检，发现问题及时处理； ⑵对于焊缝成型差的焊缝，进行打磨、补焊； ⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊； ⑷加强焊接验收标准的学习，严格按照标准施工。 二）、焊缝余高不合格 1、现象 管道焊口和板对接焊缝余高大于 3 ㎜；局部出现负余高；余高差过大；角焊缝高度不够或 焊角尺寸过大，余高差过大。 2、原因分析 焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数； ⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢； ⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀； ⑷注意保持正确的焊条（枪）角度。 4、治理措施 ⑴加强焊工操作技能培训，提高焊缝盖面水平； ⑵对焊缝进行必要的打磨和补焊； ⑶加强焊后检查，发现问题及时处理； ⑷技术员的交底中，对焊角角度要求做详细说明。 三）、焊缝宽窄差不合格 1、现象 焊缝边缘不匀直，焊缝宽窄差大于 3 ㎜。 2、原因分析 焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。
铝焊常见缺陷原因及措施 (一)焊接缺陷种类 常见的缺陷主要有焊缝成形差、裂纹、气孔、烧穿，未焊透、未熔合、夹渣等。 1、焊缝成形差 产生原因：焊接规范选择不当；焊枪角度不正确；焊工操作不熟练；导电嘴孔径太大；焊接电弧没有严格对准坡口中心；焊丝、焊件及保护气体中含有水分。焊缝成形差主要表现在焊缝波纹不美观，且不光亮；焊缝弯曲不直，宽窄不一，接头太多；焊缝中心突起，两边平坦或凹陷；焊缝满溢等。 2、气孔 产生原因：氩气纯度低或氩气管路内有水分、漏气等；焊丝或母材坡口附近焊前未清理干净或清理后又被污物、水分等沾污；焊接电流和焊速过大或过小；熔池保护欠佳，电弧不稳，电弧过长，钨极伸出过长等。焊接时熔池中的气孔在凝固时未能逸出而留下来所形成的空穴称为气孔。在MIG焊接过程中，气孔是不可避免的，只能尽量减少它的存在。在培训的过程中，仰角焊、立向上焊气孔倾向尤为明显，根据DIN30042标准规定，单个气孔的直径最大不能超过0.25α（α为板厚），密集气孔的单个直径最大不超过0.25+0.01α（α为板厚）。氢是铝及铝合金熔化焊产生气孔的主要原因。氮不溶于液态铝，铝又不含碳，因此铝合金中不会产生氮气孔和一氧化碳气孔；氧和铝有很大的亲和力，总是以氧化铝的形式存在，所以也不会产生
氧气孔；氢在高温时大量的溶于液态铝，但几乎不溶于固态铝，所以在凝固点溶于液体中的氢几乎全部析出，形成气泡。但铝和铝合金的比重轻，气泡在熔池中的上升的速度较慢，加上铝的导热能力强凝固，不利于气泡的浮出，故铝和铝合金易产生气孔，氢气孔在焊缝内部一般呈白亮光洁状。氢的来源比较多，主要来自弧柱气氛中的水、焊丝以及母材所吸附水分对焊缝气孔的产生常常占有突出的地位。 厂房空气中的湿度也影响弧柱气氛。MIG焊接时，焊是以细小熔滴形式通过弧柱而落入熔池的，由于弧柱温度最高，熔滴比表面积很大，故有利于熔滴金属吸收氢，产生气孔的倾向也更大些。弧柱中的氢之所以能够形成气，与它在铝合金中的溶解度变化有。如前段所说，在凝固点时氢的溶解度从0.69突降到0.036ml/100g，相差约20倍（在钢中只相差不到2倍），这是氢容易使焊缝产生气孔的重要原因之一。 控制了弧柱气氛中的水分后，母材和焊丝所带的氧化膜所吸附的水分成为生成焊缝气孔的主要原因。在培训期间所使用的焊丝材料为R5087，焊接所用的板材为5083和6082，都是氧化膜不很致密、吸水性强的铝合金，并且母材表面通常会有少量油脂、灰尘等杂。通过经焊前母材清理和未经清理的焊缝对，清理过的焊缝气孔明显少于未经清理的焊缝气孔。因此如果焊前没有仔细清理母材表面，产生气孔的倾向将加大。 另外，保护气体流量不足或过量也会引起气孔的出现。保护气体流量不足不能排除弧柱气氛中的空气，空气中的水分将分解成氢进
常见焊接缺陷及防止措施 (一) 未焊透 【1】产生原因： （1）由于坡口角度小，钝边过大，装配间隙小或错口；所选用的焊条直径过大，使熔敷金属送不到根部。 （2）焊接电源小，远条角度不当或焊接电弧偏向坡口一侧；气焊时，火焰能率过小或焊速过快。 （3）由于操作不当，使熔敷金属未能送到预定位置，号者未能击穿形成尺寸一定的熔孔。（4）用碱性低氢型焊条作打底焊时，在平焊接头部位也容易产生未焊透。主要是由于接头时熔池溢度低，或采用一点法以及操作不当引起的。 【2】防止措施： （1）选择合适的坡口角度，装配间隙及钝边尺寸并防止错口。 （2）选择合适的焊接电源，焊条直径，运条角度应适当；气焊时选择合适的火焰能率。如果焊条药皮厚度不均产生偏弧时，应及时更换。 （3）掌握正确的焊接操作方法，对手工电弧焊的运条和气焊，氩弧焊丝的送进应稳，准确，熟练地击穿尺寸适宜的熔孔，应把熔敷金属送至坡口根部。 （4）用碱性低氢型焊条焊接16MN尺寸钢试板，在平焊接关时，应距离焊缝收尾弧？10～15MM的焊缝金属上引弧；便于使接头处得到预热。当焊到接头部位时，将焊条轻轻向下一压，听到击穿的声音之后再灭弧，这样可消除接头处的未焊透。如果将接头处铲成缓坡状，效果更好。 (二) 未熔合 【1】产生原因： （1）手工电弧焊时，由于运条角度不当或产生偏弧，电弧不能良好地加热坡口两侧金属，导致坡口面金属未能充分熔化。 （2）在焊接时由于上侧坡口金属熔化后产生下坠，影响下侧坡口面金属的加热熔化，造成“冷接”。 （3）横接操作时，在上、下坡口面击穿顺序不对，未能先击穿下坡口后击穿上坡口，或者在上、下坡口面上击穿熔孔位置未能错开一定的距离，使上坡口熔化金属下坠产生粘接，造成未熔合。 （4）气悍时火焰能率小，氩弧焊时电弧两侧坡口的加热不均，或者坡口面存在污物等。【2】防止措施： （1）选择适宜的运条角度，焊接电弧偏弧时应及时更换焊条。 （2）操作时注意观察坡口两侧金属熔化情况，使之熔合良好。 （3）横焊操作时，掌握好上、下坡口面的击穿顺序和保持适宜的熔孔位置和尺寸大小，气焊和氩弧悍时，焊丝的送进应熟练地从熔孔上坡口拉到下坡口。 (三) 焊瘤 【1】产生原因： （1）由于钝边薄，间隙大，击穿熔孔尺寸大。 （2）由于焊接电流过大击穿焊接时电弧燃烧，加热时间过长，造成熔池温度增高，溶池体积增大，液态金属因自身重力作用下坠而形成烛瘤，焊瘤大多存在于平焊、立焊速度过慢等。【2】防止措施： （1）选择适宜的钝边尺寸和装配间隙，控制熔孔大小并均匀一致，一般熔孔直径为0.8~1.25
以下是焊接缺陷方面的浅析 缺陷产生原因及防止措施 一、缺陷名称：气孔（Blow Hole） 焊接方式发生原因防止措施 手工电弧焊（1）焊条不良或潮湿。 （2）焊件有水分、油污或锈。 （3）焊接速度太快。 （4）电流太强。 （5）电弧长度不适合。 （6）焊件厚度大，金属冷却过速。 （1）选用适当的焊条并注意烘干。 （2）焊接前清洁被焊部份。 （3）降低焊接速度，使内部气体容易逸出。 （4）使用厂商建议适当电流。 （5）调整适当电弧长度。 （6）施行适当的预热工作。 CO2气体保 护焊（1）母材不洁。 （2）焊丝有锈或焊药潮湿。 （3）点焊不良，焊丝选择不当。 （4）干伸长度太长，CO2气体保护不周密。 （5）风速较大，无挡风装置。 （6）焊接速度太快，冷却快速。 （7）火花飞溅粘在喷嘴，造成气体乱流。 （8）气体纯度不良，含杂物多（特别含水分）。 （1）焊接前注意清洁被焊部位。 （2）选用适当的焊丝并注意保持干燥。 （3）点焊焊道不得有缺陷，同时要清洁干净，且使用焊 丝尺寸要适当。 （4）减小干伸长度，调整适当气体流量。 （5）加装挡风设备。 （6）降低速度使内部气体逸出。 （7）注意清除喷嘴处焊渣，并涂以飞溅附着防止剂，以 延长喷嘴寿命。 （8）CO2纯度为99.98%以上，水分为0.005%以下。 埋弧焊接（1）焊缝有锈、氧化膜、油脂等有机物的杂质。 （2）焊剂潮湿。 （3）焊剂受污染。 （4）焊接速度过快。 （5）焊剂高度不足。 （6）焊剂高度过大，使气体不易逸出（特别在焊剂 粒度细的情形）。 （7）焊丝生锈或沾有油污。 （8）极性不适当（特别在对接时受污染会产生气 孔）。 （1）焊缝需研磨或以火焰烧除，再以钢丝刷清除。 （2）约需300℃干燥 （3）注意焊剂的储存及焊接部位附近地区的清洁，以免 杂物混入。 （4）降低焊接速度。 （5）焊剂出口橡皮管口要调整高些。 （6）焊剂出口橡皮管要调整低些，在自动焊接情形适当 高度30-40mm。 （7）换用清洁焊丝。 （8）将直流正接（DC-）改为直流反接（DC+). 设备不良（1）减压表冷却，气体无法流出。 （2）喷嘴被火花飞溅物堵塞。 （3）焊丝有油、锈。 （1）气体调节器无附电热器时，要加装电热器，同时检 查表之流量。 （2）经常清除喷嘴飞溅物。并且涂以飞溅附着防止剂。 （3）焊丝贮存或安装焊丝时不可触及油类。 （2）焊丝突出长度过短。（2）依各种焊丝说明使用。
埋弧焊管焊接主要缺陷及防控措施 埋弧焊管焊接主要缺陷及防控措施 摘要：文章分析了埋弧焊管在焊接过程易出现的焊接缺陷，判断其产生的原因，并提出了相应的处理方法。 1焊缝外观缺陷 1.1咬边 埋弧焊管焊接过程易出现单个单侧咬边缺陷的原因在于：成型缝间隙变化过大、带钢边缘有小毛刺或小缺口、成型错边。出现这种情况，不必进行大的调整,可以在条件允许的情况下尽可能将带钢边缘处理光滑并保持成型稳定。对于带钢边缘的光滑处理问题,可以采用铣边机代替圆盘剪剪边进行解决。 埋弧焊管焊接过程还会出现单个双侧咬边的情况，其形成原因主要是焊丝直径不均匀、焊丝接头不光滑、焊丝硬度不均匀造成送丝不均匀、金属毛刺导致的电嘴处瞬间短路。出现这样的情况可采取的防控措施有：检查焊丝直径大小如果导电嘴为原型导电嘴则适当扩大导电嘴直径要求焊丝制造厂家对焊丝接头处修磨保证接头处直径一致切硬度一致，注意板边剪边和铣边情况确保无毛刺，定期放空内焊焊剂并进行磁筛选。 1.2焊缝余高、焊缝“脊棱”、焊缝“马鞍形”太大 焊缝余高过大形成的原因有：焊接规范搭配不当,电流过大、电压过小以及焊速过慢；焊丝后倾角过大，使熔池金属剧烈后排；焊丝的前、后间距过小。焊丝伸出长度过大。防控措施包括：通过工艺试验确定合理的焊接规范匹配；厚壁钢管采用开坡口的焊接、减少焊丝伸出长度、适当增加焊丝间距、适当增加焊点偏中心。 焊缝鱼脊背的形成原因是：焊点位置不当,焊点偏中心过小，液态熔池金属流向熔池尾部，导致焊缝高度增大，特别是焊缝中间的余高增大，形成焊缝“脊棱”；或者是前焊丝前倾角过大后丝后倾角偏小。其防控措施有：适当增加焊点偏中心、减小前焊丝前倾角和后焊丝后倾角。 焊缝“马鞍形”太大的形成原因有两个，一是下坡焊时的钢管焊点偏中心过大，二是弧压偏大。防控措施包括：适当减小焊点偏中心，要不出焊缝“马鞍形”则一般条件下偏中心为0.07R（R 为钢管半径）、降低弧压由于采用烧结焊剂对焊接工艺规范反映非常敏感所以每次调整焊接规范幅度要小。 1.3焊缝麻点和“人”字纹 焊缝麻点和“人”字纹形成原因是：焊接条件氧化气氛过高即母材及焊接材料油、锈、氧化粉末较多产生过多的一氧化碳气孔来不及析出而产生大量的气孔和表面麻点；焊剂比重大、熔渣粘度大以及焊剂的堆积高或焊剂粒度太小使金属和渣界面气泡压力大而产生麻点。防控措施：①选用比重轻、粘度小的烧结焊剂，使用前保证焊剂的烘干和清洁，使用中在不明弧的前提下尽可能减 少焊剂堆积高度;②彻底清除焊件和焊丝表面的油、锈和水。1.4焊缝偏流 焊点位置不当，焊点偏中心过大或过小或者是焊接速度过快、焊剂送给位置不正确，焊剂对熔池的压力不对称、弧压过大会造成焊缝偏流情况出现。其防控措施主要有：根据管径大小和焊接规范合理选择焊点位置，尽可能使熔池在接近水平的位置完成结晶过程；以正确方式送给焊剂，减
手工电弧焊常见焊接缺陷产生的原因及预防措施 缺陷名称：气孔（） 1、原因 （1）焊条不良或潮湿。 （2）焊件有水分、油污或锈。 （3）焊接速度太快。 （4）电流太强。 （5）电弧长度不适合。 （6）焊件厚度大，金属冷却过速。 2、解决方法 （1）选用适当的焊条并注意烘干。 （2）焊接前清洁被焊部份。 （3）降低焊接速度，使内部气体容易逸出。（4）使用厂商建议适当电流。 （5）调整适当电弧长度。 （6）施行适当的预热工作。 二、缺陷名称咬边（) 1、原因 （1）电流太强。 （2）焊条不适合。 （3）电弧过长。 （4）操作方法不当。
（5）母材不洁。 （6）母材过热。 2、解决方法 （1）使用较低电流。 （2）选用适当种类及大小之焊条。 （3）保持适当的弧长。 （4）采用正确的角度，较慢的速度，较短的电弧及较窄的运行法。 （5）清除母材油渍或锈。 （6）使用直径较小之焊条。 三：缺陷名称：夹渣（ ) 1、原因 （1）前层焊渣未完全清除。 （2）焊接电流太低。 （3）焊接速度太慢。 （4）焊条摆动过宽。 （5）焊缝组合及设计不良。 2、解决方法 （1）彻底清除前层焊渣。 （2）采用较高电流。 （3）提高焊接速度。 （4）减少焊条摆动宽度。
（5）改正适当坡口角度及间隙。 四、缺陷名称：未焊透（ ) 1、原因 （1）焊条选用不当。 （2）电流太低。 （3）焊接速度太快温度上升不够，又进行速度太慢电弧冲力被焊渣所阻挡，不能给予母材。 （4）焊缝设计及组合不正确。 2、解决方法 （1）选用较具渗透力的焊条。 （2）使用适当电流。 （3）改用适当焊接速度。 （4）增加开槽度数，增加间隙，并减少根深。 五：缺陷名称：裂纹（) 1、原因 （1）焊件含有过高的碳、锰等合金元素。 （2）焊条品质不良或潮湿。 （3）焊缝拘束应力过大。 （4）母条材质含硫过高不适于焊接。 （5）施工准备不足。 （6）母材厚度较大，冷却过速。 （7）电流太强。
常见焊接缺陷产生原因及防止措施 [摘要]本文对常见的焊缝缺陷进行了分类，对其产生原因做了详细分析，并针对这些缺陷的防止措施，提出了自己的见解，以供交流。 【关键词】焊接；缺陷；原因；防止 焊接中接头金属不连续、不致密或连接不良等现象，称之为焊接缺陷，焊接缺陷的种类很多，常见的焊接缺陷有气孔、咬边、未焊透、夹渣、裂纹等。每种焊接缺陷的成因机理不同，特征不同，需要根据不同的缺陷采取相应的防范措施。 1、气孔 气孔是指在焊接时，熔池中的气泡在凝固时未能逸出而形成的空穴。 1.1 手工焊 产生原因：焊条不良或潮湿；焊件有水分、油污或锈；焊接速度太快；电流太强；电弧长度不适合；焊件厚度大，金属冷却过速。 防止措施：选用适当的焊条并注意烘干；焊接前清洁被焊部份；降低焊接速度，使内部气体容易逸出；使用厂商建议适当电流；调整适当电弧长度；施行适当的预热工作。 1.2 CO2气体保护焊 产生原因：母材不洁；焊丝有锈或焊药潮湿；点焊不良，焊丝选择不当；干伸长度太长，CO2气体保护不周密；风速较大，无挡风装置；焊接速度太快，冷却快速；火花飞溅粘在喷嘴，造成气体乱流；气体纯度不良，含杂物多（特别含水分）。 防止措施：焊接前注意清洁被焊部位；选用适当的焊丝并注意保持干燥；点焊焊道不得有缺陷，同时要清洁干净，且使用焊丝尺寸要适当；减小干伸长度，调整适当气体流量；加装挡风设备；降低速度使内部气体逸出；注意清除喷嘴处焊渣，并涂以飞溅附着防止剂，以延长喷嘴寿命；CO2纯度为99.98%以上，水分为0.005%以下。 1.3 埋弧焊接 产生原因：焊缝有锈、氧化膜、油脂等有机物的杂质；焊剂潮湿；焊剂受污染；焊接速度过快；焊剂高度不足；焊剂高度过大，使气体不易逸出（特别在焊剂粒度细的情形）；焊丝生锈或沾有油污；极性不适当（特别在对接时受污染会产生气孔）。
波峰焊常见焊接缺陷原因分析及预防对策 A、焊料不足：焊点干瘪/不完整/有空洞，插装孔及导通孔焊料不饱满，焊料未爬到元件面的焊盘上 原因：a) P CB 预热和焊接温度过高，使焊料的黏度过低； b) 插装孔的孔径过大，焊料从孔中流岀； c) 插装元件细引线大焊盘，焊料被拉到焊盘上，使焊点干瘪； d) 金属化孔质量差或阻焊剂流入孔中； e) PCB 爬坡角度偏小，不利于焊剂排气。 对策：a) 预热温度90-130 C,元件较多时取上限，锡波温度250+/-5 C,焊接时间3?5S。 b) 插装孔的孔径比引脚直径大0.15?0.4m m，细引线取下限，粗引线取上线。 c) 焊盘尺寸与引脚直径应匹配，要有利于形成弯月面； d) 反映给PCB加工厂，提高加工质量； e) PCB的爬坡角度为3?7Co B、焊料过多：元件焊端和引脚有过多的焊料包围，润湿角大于90 原因：a) 焊接温度过低或传送带速度过快，使熔融焊料的黏度过大； b) PCB 预热温度过低，焊接时元件与PCB 吸热，使实际焊接温度降低； c) 助焊剂的活性差或比重过小； d) 焊盘、插装孔或引脚可焊性差，不能充分浸润，产生的气泡裹在焊点中； e) 焊料中锡的比例减少，或焊料中杂质Cu的成份高，使焊料黏度增加、流动性变差。 f) 焊料残渣太多。 对策：a) 锡波温度250+/-5 C,焊接时间3?5S。 b) 根据PCB 尺寸、板层、元件多少、有无贴装元件等设置预热温度，PCB 底面温度在90-130o c) 更换焊剂或调整适当的比例； d) 提高PCB 板的加工质量，元器件先到先用，不要存放在潮湿的环境中； e) 锡的比例<61.4%时，可适量添加一些纯锡，杂质过高时应更换焊料； f) 每天结束工作时应清理残渣。 C、焊点桥接或短路 原因：a) PCB设计不合理，焊盘间距过窄； b) 插装元件引脚不规则或插装歪斜，焊接前引脚之间已经接近或已经碰上； c) PCB 预热温度过低，焊接时元件与PCB 吸热，使实际焊接温度降低； d) 焊接温度过低或传送带速度过快，使熔融焊料的黏度降低； e) 阻焊剂活性差。 对策：a) 按照PCB设计规范进行设计。两个端头Chip元件的长轴应尽量与焊接时PCB运行方向垂直，SOT、SOP的长轴应与PCB运行方向平行。将SOP最后一个引脚的焊盘加宽(设计一个窃锡焊盘)。 b) 插装元件引脚应根据PCB 的孔距及装配要求成型，如采用短插一次焊工艺，焊接面元件引 脚露岀PCB表面0.8?3mm，插装时要求元件体端正。 c) 根据PCB尺寸、板层、元件多少、有无 贴装元件等设置预热温度，PCB底面温度在90-130 o D、润湿不良、漏焊、虚焊 原因： a) 元件焊端、引脚、印制板基板的焊盘氧化或污染，或PCB受潮。 b) Chip元件端头金属电极附着力差或采用单层电极，在焊接温度下产生脱帽现象。 c) PCB设计不合理，波峰焊时阴影效应造成漏焊。 d) PCB翘曲，使PCB翘起位置与波峰焊接触不良。 e) 传送带两侧不平行(尤其使用PCB传输架时)，使PCB与波峰接触不平行。 f) 波峰不平滑，波峰两侧高度不平行，尤其电磁泵波峰焊机的锡波喷口，如果被氧化物堵塞时，会使波峰岀现锯齿形，容 易造成漏焊、虚焊。 g) 助焊剂活性差，造成润湿不良。
本标准所引用的技术规范与标准分为“执行技术规范与标准”和“参考技术规范 与标准”两部分。 2.1执行技术规范与标准 2.1.1 GB50205-2002 《钢结构工程施工及验收规范》 2.1.2 GB986-88 《埋弧焊焊缝坡口的基本形式和尺寸》 2.1.3 JGJ81-2002 《建筑钢结构焊接技术规程》 过程中，这部分熔化金属凝固成焊缝。熔渣凝固成渣壳，覆盖在焊缝金属表面上。在焊接过程中，熔渣除了对熔池和焊缝金属起机械保护作用外，还与熔化金属发生冶金反应（如脱氧、去杂质、渗合金等），从而影响焊缝金属的化学成分。 3.2埋弧焊焊接施工工艺流程
3.3.2焊接材料的保管和使用
3.3.2.1焊剂的烘焙 埋弧焊用焊剂的烘焙温度如下表：表3.2 3.3.2.2焊剂的保存 焊接低碳钢的熔炼焊剂在使用中放置时间不超过24h；焊接低合金钢的熔炼焊剂 e.焊咀的角度和位置准确。 3.3.5埋弧自动焊坡口的制备 根据钢板厚度和技术要求制备坡口，坡口尺寸符合工艺标准，要求使用半自动切 割坡口。 坡口加工完毕后，应对坡口面及周围50mm的范围内进行打磨，去除铁锈、氧化 皮及焊点等杂物。
3.3.6组装和定位焊 3.3.6.1接头的组装 接头的组装是指组合件或者分组件的装配，它直接影响焊缝质量、强度和变形。 应严格控制错边和间隙的允差，参照下表、 表3.3 头的始末端，从而保证焊缝质量均匀。引弧板材质应与母材相同，其坡口尺寸形状也应与母材相同。埋弧焊焊缝引出长度应大于60mm，其引弧、引出板的板宽不小于100mm，长度不小于150mm；引弧板及熄弧板的设置形式及点焊位置如下示意图所示：
常见的焊接缺陷及产生原因，非常重要的经验！金属加工 焊接是大型安装工程建设中的一项关键工作，其质量的好坏、效率的高低直接影响工程的安全运行和制造工期。由于技术工人的水准不同,焊接工艺良莠不齐,容易存在很多的缺陷。现整理缺陷的种类及成因,以减少或防止焊接缺陷的产生， 提高工程完成的质量。 一、焊缝尺寸不合要求 焊波粗、外形高低不平、焊缝加强高度过低或过高、焊波宽度不一及 角焊缝单边或下陷量过大等均为焊缝尺寸不合要求，其原因是： 1. 焊件坡口角度不当或装配间隙不均匀。 2. 焊接电流过大或过小，焊接规范选用不当。 3. 运条速度不均匀，焊条（或焊把）角度不当。 二、裂纹 裂纹端部形状尖锐，应力集中严重，对承受交变和冲击载荷、静拉力影响较大，是焊缝中最危险的缺陷。按产生的原因可分为冷裂纹、热裂纹和再热裂纹等。（冷裂纹）指在200℃以下产生的裂纹，它与氢有密切的关系，其产生的主要原因是： 1. 对大厚工件选用预热温度和焊后缓冷措施不合适。 2. 焊材选用不合适。 3. 焊接接头刚性大，工艺不合理。 4. 焊缝及其附近产生脆硬组织。 5. 焊接规范选择不当。 （热裂纹）指在300℃以上产生的裂纹（主要是凝固裂纹），其产生的主要原因是： 1. 成分的影响。焊接纯奥氏体钢、某些高镍合金钢和有色金属时易出现。 2. 焊缝中含有较多的硫等有害杂质元素。 3. 焊接条件及接头形式选择不当。 （再热裂纹）即消除应力退火裂纹。指在高强度的焊接区，由于焊后热处理或高温下使用，在热影响区产生的晶间裂纹，其产生的主要原因是： 1. 消除应力退火的热处理条件不当。 2. 合金成分的影响。如铬钼钒硼等元素具有增大再热裂纹的倾向。
焊接常见缺陷产生原因及措施 1、焊缝截面不饱满或加强高过高。(焊缝余高) 原因：a、焊接层数选择不当；b、焊接速度选择不当；c、焊接规范选择不当；d、枪头摆动幅度选择不当。 措施：a、选择合适的焊接层数；b、选择合适的焊接速度；c、选择合适的焊接规范；d、选择合适的枪头摆动幅度。 2、焊缝宽窄不均匀。（焊缝边缘直线度） 原因：a、焊接规范不稳定；b、操作不稳定；c、焊接速度不均匀。 措施：a控制电弧长均匀。（看好熔合线） 3、咬边（焊缝边缘母材上被电弧烧熔的凹槽称咬边） 原因：a、焊接速度过快；b、焊接电压过高；c、焊接电流过大；d、停顿时间不足；e、焊枪角度选择不当。 措施：a、适当放慢速度；b、降低电压；c、减小电流；d、增加坡口两边停留时间；e、调整焊枪角度以利克服咬边。 4、气孔（焊缝凝固过程中气体来不及溢出而存在焊缝中形成气孔） 原因：a、氩气保护的覆盖率不够；b、氩气纯度不够；c、焊丝被污染了；d 坡口被污染了；e、电压太高，电弧太长；f 、焊丝外伸太长，飞溅大。 措施：a、增大氩气流量，但不能太大否则产生紊流对保护不利，检查防风措施；b、使用合格的氩气，不同的母材使用不同纯度的氩气；c、使用清洁干净的焊丝；d、用物理、化学、机械清理的办法清理坡口及两侧焊接区域的油、水、锈、污物等；e、降低电压，压低电弧。调整焊丝外伸量。 5、夹渣（钨）电流过大或过小。 6、裂纹(表面裂纹、内部裂纹)
原因：a、接缝结构设计不合理；b、热输入太大；c、坡口太窄（尤其是根部）；d、焊缝根部弧坑处的冷却过快；e、坡口内杂质过多，形成低熔共晶物。 措施：a、选择便于焊接的凹槽结构；b、降低电流、电压、适当提高焊速；c、降低焊速，增大焊接截面；d、通过回焊技术，将弧坑填满，消除弧坑；e、清除坡口内杂质。 7、未熔合与未焊透（焊缝与母材未通过电弧融合在一起和不完全焊透） 原因：a、焊缝区有油膜或过量的氧化物；b、坡口热输入不足；c、坡口太宽；d、坡口角度太小e、焊接速度太快。 措施：a、焊接之前，用物理、化学、机械方法除油和氧化物；b、增加电流和电压及降低焊接速度；c、焊枪要均匀摆动，在坡口边做即刻停留，是焊枪直接指向坡口两侧，坡口角度要足够大以便根部焊接；d、降低焊接速度；e、对口间隙要合适。 8、焊瘤（正常焊缝外多余的金属瘤） 原因：焊接速度太慢及电流选择不合适。 措施：提高焊速、选择适当电流。 9、弧坑（收弧处产生的下陷） 原因：收弧时未停留。 措施：收弧时做适当的停留使金属填满弧坑在收弧。 10、电弧擦伤（焊枪与焊件接触，发生短路形成的电弧擦伤，电弧擦伤易形成淬火脆化） 原因：操作不当（引弧不当） 措施：机械打磨处理。 11、过烧 原因：a、焊接线能量太大；b焊接层温太高。 措施：a、降低电流电压、提高焊速；b、降低层温。（横）
