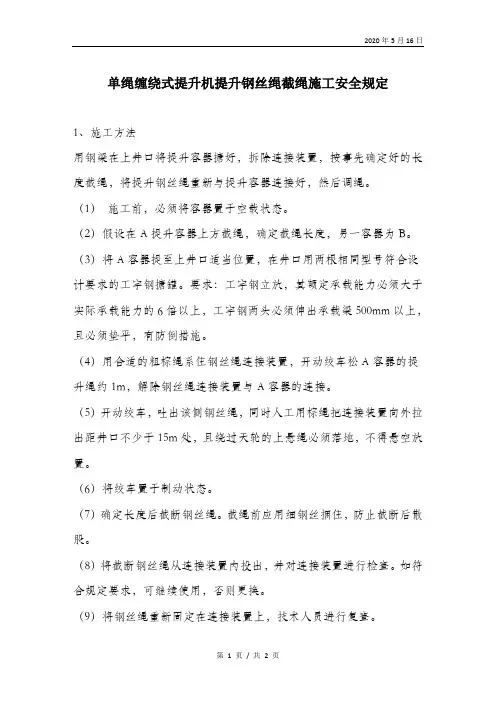

单绳缠绕式提升机提升钢丝绳截绳施工安全规定
正式样本
单绳缠绕式提升机提升钢丝绳截绳施工安全规定正式样本
使用注意：该管理制度资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。
1、施工方法
用钢梁在上井口将提升容器搪好，拆除连接装
置，按事先确定好的长度截绳，将提升钢丝绳重新与
提升容器连接好，然后调绳。
（1）施工前，必须将容器置于空载状态。
（2）假设在A提升容器上方截绳，确定截绳长
度，另一容器为B。
（3）将A容器提至上井口适当位置，在井口用
两根相同型号符合设计要求的工字钢搪罐。要求：工
字钢立放，其额定承载能力必须大于实际承载能力的
6倍以上，工字钢两头必须伸出承载梁500mm以上，且必须垫平，有防倒措施。
（4）用合适的粗棕绳系住钢丝绳连接装置，开动绞车松A容器的提升绳约1m，解除钢丝绳连接装置与A容器的连接。
（5）开动绞车，吐出该侧钢丝绳，同时人工用棕绳把连接装置向外拉出距井口不少于15m处，且绕过天轮的上悬绳必须落地，不得悬空放置。
（6）将绞车置于制动状态。
（7）确定长度后截断钢丝绳。截绳前应用细钢丝捆住，防止截断后散股。
（8）将截断钢丝绳从连接装置内投出，并对连接装置进行检查。如符合规定要求，可继续使用，否则更换。
（9）将钢丝绳重新固定在连接装置上，技术人
员进行复查。
（10）缓慢开动绞车，提升A容器，同时人工拉住棕绳，缓慢将连接装置放至A容器顶部，恢复钢丝绳连接装置与A容器的连接，技术人员进行复查。
（11）提升西罐0.5m，撤除搪罐装置。
（12）按同样工序对B提升容器提升钢丝绳截绳。
（13）将游动滚筒侧提升容器提升到上井口，按调绳措施调绳。
（14）试运转。
2、安全规定
（1）施工负责人在施工前通知各水平信号工看护好井口，严禁闲杂人员靠近井口。天轮平台、井口及井筒之间严禁平行作业。
（2）施工人员靠近井口5m范围内作业，必须系
试验合格的保险带，保险带的生根点必须挂在井架钢梁或套架梁上，不得挂在容器上。保险带应挂在身体上方位置，并牢固可靠；多人作业，保险带不得交叉。
（3）施工地点必须放警戒线，挂牌作业。
（4）施工中，绞车电气控制手柄必须回零，并停电。长时间停车后，再次开动提升机时，必须明确开车方向，确认无误后方可动车。
（5）施工窜绳时，注意钢丝绳带劲伤人，严防钢丝绳打弯。
