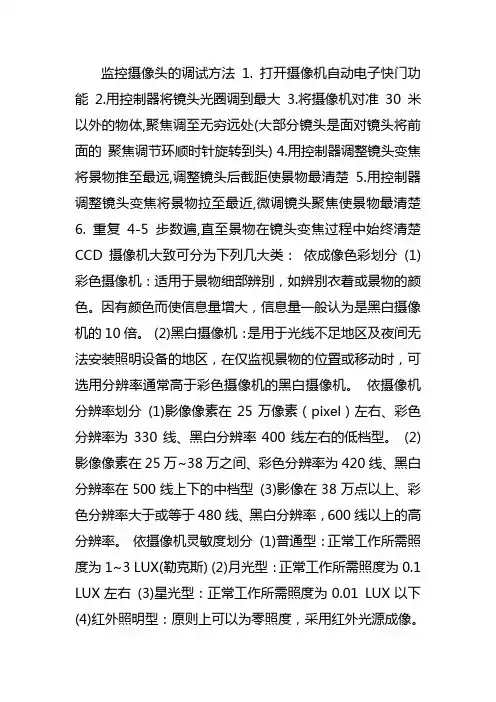

监控摄像头的调试方法 1. 打开摄像机自动电子快门功能 2.用控制器将镜头光圈调到最大 3.将摄像机对准30米以外的物体,聚焦调至无穷远处(大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头) 4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚 5.用控制器调整镜头变焦将景物拉至最近,微调镜头聚焦使景物最清楚 6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚 CCD摄像机大致可分为下列几大类：依成像色彩划分 (1)彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。因有颜色而使信息量增大，信息量一般认为是黑白摄像机的10倍。 (2)黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位臵或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。依摄像机分辨率划分 (1)影像像素在25万像素（pixel）左右、彩色分辨率为330线、黑白分辨率400线左右的低档型。 (2)影像像素在25万~38万之间、彩色分辨率为420线、黑白分辨率在500线上下的中档型 (3)影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，600线以上的高分辨率。依摄像机灵敏度划分 (1)普通型：正常工作所需照度为1~3 LUX(勒克斯) (2)月光型：正常工作所需照度为0.1 LUX左右 (3)星光型：正常工作所需照度为0.01 LUX以下 (4)红外照明型：原则上可以为零照度，采用红外光源成像。按
摄像元件的CCD靶面的大小划分 (1)1in靶面尺寸为宽12.7mmX高9.6mm,对角线16mm (2)2/3in靶面尺寸为宽8.8mmX高6.6mm,对角线11mm (3)1/2in靶面尺寸为宽6.4mmX 高 4.8mm,对角线8mm (4)1/3in靶面尺寸为宽 4.8mmX高3.6mm,对角线6mm (5)1/4in靶面尺寸为宽3.2mmX高2.4mm,对角线4mm (6)1/5in正在开发之中，尚未推出正式产品此外CCD摄像机有PAL制和NTSC制之分，还可以按图像信号处理方式划分或按摄像机结构区分。
如何打造一个视频监控系统
监控摄像头-监控设备使用及维修
智能视频监控系统的优势有哪些?
视频监控系统有什么用?
智能化——视频监控系统的发展趋势
车载无线视频监控系统现状及需求大分析
如何选择监控摄像头
分析多路网络视频监控系统选购技巧
视频监控系统安装常见故障解决方法分析
一．系统概述 随着社会主义市场经济的发展，社会各行业在实际应用中对安全防范行业提出了更高的要求。而数字网络监控技术作为一种行之有效的安防和自动化管理,已被各个行业安防监控系统所广泛采用。它一方面使单位管理部门能获取各个重要场所内的情况、安全防范，产生的大量实时信息，更有利于加强对单位的安全的管理；另一方面又可提高工作效率,达到现代化网络的管理水平。 安装数字网络监控系统，能大大减少不必要的人力、物力，实时高度监控可视区域，做到控制现场人员的实际运作现状，实时快速的反映所发生的一切事物，便于及时应付处理突发变故事件等；达到安全防范和安全管理的宏观动态监控、微观取证的目的。 根据“数字式网络视频监控”系统项目和有关部门的设计规范要求，结合我公司从事保安监控系统工程设计经验，遵循技术的先进性、系统的扩展性、整体设计的实效性和高性能价格比。在系统的设计中，强调设计的综合管理及操作性能，力求系统操作简便、实用和直观性。 系统设计强调中心监控的综合管理和操作性能，力求系统操作简便直观。一方面激活内部配置管理，利用现代计算机技术和网络技术加强过程控制，以提高管理的水平；另一方面需要使有关部门在事后获取相关录像记录,提供有效现场证据和线索，在事前，事中、事后进行全面防范。 二．设计原则 2.1基本情况介绍 一共有36个监控点。组建这样大型的系统，根据我们对监控行业的了解和丰富的工程经验，认为其需求主要体现在以下几个方面： 一、视频监控覆盖到大楼各通道或重要区域的监控需求的地方，对其进行24小时实时 视频监控，特殊区域还可以进行实时音视频监控； 二、在监控中心可以远程控制球机监控点的云台，实现变焦、变光圈、聚焦的控制，
高清网络视频监控系统 解决方案 标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
高清网络视频监控系统 解 决 方 案 一、概述 背景分析 中国制造为世人所熟知，随着产业不断升级，生产技术越来越发达，中国作为真正的世界技术工厂也为时不远。现今，工厂的现代化管理手段越来越丰富，准确性也越来越高，各种先进的技术手段比如视频监控系统，可有效的加强对各种场合，特殊设备以及人员的直观管理，及时、有效的反映重要地点区域的现场情况，增强安全保障措施，同时进一步规范各岗位的生产管理。 目前监控系统手段已经从传统的模拟视频监控发展到了高清网络数字视频监控，利用现有的办公网络、企业专网，光纤专网敷设，甚至互联网和无线网络都能够构建工厂的高清网络视频监控系统;与此同时，百万像素网络摄像机的大规模普及也解决了传统模拟视频监控系统清晰度不足的尴尬局面;浩宇信息HYTEC公司开发的基于低码率、高
清画质、多功能等特性的720P、1080P高清网络摄像机与HYTEC网络视频监控管理平台为不同规模工厂提供了多结构，多用途，良好扩展性的新一代高清视频监控解决方案。 需求分析 系统主要满足两大部分的需求，一是工厂公共区域安全防范的需要;二是工厂生产区域监控管理的需求。 工厂安全防范 周界视频监控系统：在工厂周界区域部署感红外的固定高清网络枪式摄像机，满足全天候24小时监控。 出入口监控：在厂房出入口、园区出入口以及其他重要区域的出入口安装高清摄像机。 厂房内部：在厂房内部部署大范围监控的摄像机，以满足对整个厂房的全局监控。 库区监控：在库房内外部署摄像机，严密监视现场情况。 生产区域管理 重要设备监控：在车间、厂房一些重要的设备处安装高清摄像机，对设备运行状态、防盗、防破坏进行监视。 生产过程监视：对于一些生产线上、操作岗位进行重点监控，记录操作过程和生产线上的生产过程。 其他需求 整个系统应该采用模块化、数字化、网络化架构，满足结构简单化和系统可扩展的需求 利用平台管理软件来统一管理前后端物理设备和虚拟软件模块，做到模块化部署、集中化管理的新一代监控功能。 视频监控管理平台应能与红外报警系统、消防系统、门禁系统等实现联动，满足协同管理、统一调度。 设计原则 1. 先进性 本系统采用先进的、具有前瞻性的视频监控技术，包括130 万像素数字高清技术、高清视频编解码技术、视频海量存储和高效检索技术和视频智能分析技术等。同时采用先进的综合视频管理平台，借鉴海量多媒体资料管理系统的经验和技术，不仅实现对高
监控安装指导与注意事项 A、线路安装与选材 1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。 2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。另外，要注意“同轴电缆”的质量。 3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。 4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。 B、控制设备安装 1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。机柜架的背面、侧面，离墙距离，考虑到便于维修。 2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。 3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。 4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。 5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。 C、摄像机的安装 1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。 2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。 3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。 4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。 5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减
第一章视频监控系统 3.1概述 本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统，总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机，视频信号传输电缆采用SYV-75-5射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输，并在电梯机房设楼层信号叠加器，将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆，采用星型结构与矩阵通信。 安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机，监示器墙由16台21”100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心，接入16路嵌入式数字硬盘录像机进行录像，输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵，通过矩阵控制，将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行，操作员得到授权后，可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口，可接收入侵报警系统的报警输出信号，实时联动摄像机及录像机动作，对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网，将相关数据、图像向上送至安全管理系统进行集成。如下图所示：
3.2 系统调试要求 1)系统的画面显示应可任意编程，具备画面自动轮巡、定格及报警显示等功 能，可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备 存储等功能。对多画面显示系统应具有多画面、单画面转换、定格等功能。 2)应具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；电 梯轿厢的摄像机信号要求能将楼层字符叠加上去，通过视频线传至安防监 控室，并在监视器墙上显示。 3)系统前端所有视频信号均能在硬盘录像机上录制下来（包括日期、时间、 摄像机编号等）。 4)系统可对视频输入进行编组，用以对各组不同视频的显示及操作进行组别 限制。 5)系统应具备独立的图形工作站及软件控制功能，实现对系统的管理、编程， 并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示,在工作站 上能以电子地图的方式调看及控制摄像机图像（摄像机图像应能在工作站
监控摄像头安装操作规 范 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
监控摄像头安装流程 监控安装指导与注意事项 A、线路安装与选材 1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。 2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。另外，要注意“同轴电缆”的质量。 3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。 4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。 B、控制设备安装 1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。机柜架的背面、侧面，离墙距离，考虑到便于维修。 2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。 3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。 4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。 5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。 C、摄像机的安装
1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。 2.防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。 3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。 4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。 5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。 6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。 监控安装流程 准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表 准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。 安装步骤：安装前测试，摄像机安装，中心终端设备安装，调试 一．安装前测试 1、用SYV75-3视频线做一段约3米长两端带有BNC头的测试线。 2、准备一台监视器或硬盘录像机，硬盘录像机可为嵌入式或PC式，软件配置齐全。 3、在通电前，弄清楚摄像机的供电电压，并对供电电压用万用表进行测试，测试的电压偏差为标准电压的±10%.超出这个标准的电源禁止使用。
闭路电视监控工程 施 工 方 案
第一章、项目综述 工程概况 工程及质量目标 工程质量管理是我公司各项工地工作的综合反映，我公司将会在实际施工中作好以下几个质量环节，确实作好质量控制、质量检验和质量评定：管线、配管施工的质量要求和监督 配线、配管的质量要求和监督 系统验收的质量标准 系统操作与运行管理的规范要求 系统的保养和维修的规范和要求
第二章施工准备情况 商务部与工程部进行商务正式移交后，由项目经理组织工程部、技术部并知会供应部和质监部，分项或同时进行如下工作安排。 现场勘察 如发现施工的条件与设计图纸条件不符或者有错误，又或者因为材料、设备规格质量、场地不能满足设计要求，可以大家探讨合理化的改进意见，并遵循技术核定和设计变更签证制度，进行图纸的施工现场变更签证。如对投资影响较大时，要报请项目的原批准单位批准。所有变更改动资料，都要有正式的文字记录，作为施工、竣工验收和工程估算的依据。 物资器械准备 材料、构（配）件、订制品、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在工程开工之前完成。根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。物资准备工作主要包括线材、辅材准备；构（配）件的加工准备，机具的准备和生产工艺设备的准备。 施工材料准备 主要是根据施工预算进行人析，按照施工进度计划要求，按材料名称、规格、使用时间、材料储备额和消耗定额进行汇总，编制出材料需要量计划，为施工备料、确定仓库、场地堆放所需的面积的组织运输等提供依据，必要时设立临时仓库。 构（配）件的加工准备 根据工程预算提供的构（配）件、制品的名称、规格、质量和消耗量，确定加工方案和供应渠道以及进场后的存放地点，编制出其需要量计划，为组织运输、确定堆场面积等提供依据。
视频监控系统安装与调试 一．管线施工 （一）线材选用 1、视频线 摄像机到监控主机距离≤200米，用RG59（128编）视频线。 摄像机到监控主机距离＞200米，用SYV-75-5视频线。 2、云台控制线 云台与控制器距离≤100米，用RVV6×0.5护套线。 云台与控制器距离＞100米，用RVV6×0.75护套线。 3、镜头控制线 采用RVV4×0.5护套线。 4、解码器通讯线 应采用RVV2×1屏蔽双绞线 5、摄像机电源线 若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表： 摄像机到监控主机的平均距离电源线规格（两线） 34m--50m 6平方 21m--33m 4平方 20m 2.5平方 （二）管线敷设 1、视频线敷设注意事项 1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少 于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。 1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以 减少电梯电机启动时对视频信号造成的干扰。 1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或 通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。 2、控制线敷设注意事项 2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制 器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可采用RVV6×0.5护套线，；当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4×0.5护套线。如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。
高清网络数字视频监控系统 施 工 方 案 有限公司 目录 一、系统需求 ................................................................................................................. 错误！未指定书签。
二、系统特点 ................................................................................................................. 错误！未指定书签。 三、系统结构 ................................................................................................................. 错误！未指定书签。 四、视频采集 ................................................................................................................. 错误！未指定书签。 、百万高清网络摄像机 ................................................................................................. 错误！未指定书签。 、组网策略 ..................................................................................................................... 错误！未指定书签。 、报警联动 ..................................................................................................................... 错误！未指定书签。 五、数据存储 ................................................................................................................. 错误！未指定书签。 六、显示部分 ................................................................................................................. 错误！未指定书签。 七、施工规范 ................................................................................................................. 错误！未指定书签。 八、售后服务 ................................................................................................................. 错误！未指定书签。 .服务方式 ....................................................................................................................... 错误！未指定书签。 .服务承诺 ....................................................................................................................... 错误！未指定书签。 .服务承诺内容 ............................................................................................................... 错误！未指定书签。 一、系统需求 根据对射击场高清视频监控项目需求情况，采用网络数字视频监控系统来搭建视频监控系统。
如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。普通摄像机支架安装简单，价格低廉，而且种类繁多。
普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。 室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。 摄像机的安装注意事项 摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。 安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。 调整镜头光圈与对焦 关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，
保障房项目 视 频 监 控 系 统 施 工 方 案 2016-6-15
一、项目概述 为满足业主安全和科学系统化管理的需要，以及对施工现场随时发生的情况进行全面、及时的了解和掌握，对意外情况能迅速做出正确判断，给出合理、有效、快速的指挥和处理。本设计从现场实际情况出发，在施工区域以及办公区设置若干监控点，进行数字化系统监控，提高现场安全防范水平。 二、设计依据 JGJ/T16-92《民用建筑电气设计规范》； GB502540259-96《电器装置安装工程施工及验收规范》； GB50169-92《电气装置安装工程接地装置施工及验收规范》； GA/T75-94《安全防范工程程序与要求》； GB500198-94《建筑物防雷设计规范》； 国家现行的有关行业标准、规范、规程和规定。 三、工程的施工技术、施工方法、工艺流程 3.1施工程序 线缆敷设→设备安装→设备调试→投入试运行→验收交付使用 3.2主要施工方法
3.2.1系统安装 按照施工图纸的要求，明确安防系统中各种设备与摄像机的安装位置，明确各位置的设备型号和安装尺寸，根据业主具体需求确定安装要求。 根据安防系统设备的技术参数，由业主方做好各设备安装所需的预埋和预留位置。 根据安防系统设备的技术参数和施工设计图纸的要求。配置供电线路和接地装置。 摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。 从摄像机引出的电缆留有1m的余量，以便不影响摄像机的转动。摄像机安装在监视目标附近不易受到外界损伤的地方，而且不影响附近人员的正常活动。安装高度室内不低于2.5m，室外不低于3.5m。摄像机应尽量避免逆光安装。 解码器安装在离摄像机不远的现场，安装不要明显；若安装在吊顶内，吊顶要有足够的承载能力，并在附近有检修孔。 机架底座与地面固定，安装竖直平稳，垂直偏差不超过3‰；控制台正面与墙的净距不小于 1.2m，侧面与墙或其他设备的净距不小于0.8m。 监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。所有电缆成捆绑扎，在电缆两端留适当余量。并标示明显的标记。
高清数字监控解决方案 数字/网络高清
目录 一、项目概述 (4) 二、建设内容 (5) 2.1、系统建设内容 (5) 2.2、系统建设的综合效果 (5) 三、系统建设原则和依据 (7) 3.1、系统建设原则 (7) 3.2、系统建设依据 (8) 3.3、产品选型标准 (9) 四、系统整体方案设计 (10) 4.1、系统结构设计 (10) 4.2、高清视频综合监控前端设计 (13) 4.2.1、前端设计原则 (13) 4.2.2、高清视频综合监控前端结构设计 (13) 4.2.3、前端点位安装说明 (14) 4.3、高清视频综合监控前端的选择 (14) 4.3.1、高清摄像机的选择 (14) 4.3.5、防雷器的选择 (14) 4.4 高清视频信号传输设备的设计 (15) 4.4.1主要功能及特点 (15) 五、指挥中心系统设计 (16) 5.1 高清数字综合平台 (16) 5.1.1产品描述： (16) 5.1.2技术参数 (18) 5.3 高清显示大屏幕 (24) 5.4 指挥中心综合监控管理平台 (24) 5.4.1管理平台 (25)
5.4.2平台的组成： (25) 5.4.3平台的架构： (26) 5.4.4综合监控管理平台功能 (26)
城市数字高清监控系统技术方案 一、项目概述 为了进一步加强城市交通管理，实现城市视频监控管理的跨越式发展，满足道路高清监控的需求，特计划建设一套全新的高清视频综合监控系统，集成利用高清摄像机和高清编解码设备，对全市主要干道实施高清视频综合监控应用。 本次系统建设以开发区现有高清综合监控系统为基础，进一步扩大前端系统建设范围和功能、建立专用的视频图像网络、统一规划高清视频应用平台，最终形成一套符合现代化智能交通管理需求，满足常熟公安局图像业务应用需求，具有智能化应用、功能全面、技术领先的综合实战应用系统。 本次采用的高清视频综合监控设备全部符合或优于国内主要城市道路综合监控的要求，整个系统设备在架构上采用硬件单元化、软件模块化的设计，方便设备的扩充和功能的增加，所选设备中云台解码器具备方位回传显示和网络传输功能，室外机箱内的设备均采用工业级和抗震设计，完全可以适应室外恶劣的工作环境，高清编码器具备双码流传输能力，在实现高清视频监控的同时还可以兼容公安局原有的图像系统，终端视频存储设备具备较强的系统加密和抗震能力，可以充分保障存储录像的安全。 总之，我公司选择的高清视频综合监控前端设备在设备性能和功能上不仅满足用户单位的要求，而且还在细微之处进行了各种优化设计，保障整个系统的安全性和稳定性。
监控摄像头具有体积小、重量轻、不受磁场影响、具有抗震动和撞击之特性而被广泛应用。安放监控摄像头技术入门还是比较容易的，特别对于有一定电脑和电子基础的人来说，要学好监控摄像头安装最重要的是能够最大限度的减少故障率。在一个安防系统当中，或多或少都会出现这样或者那样的问题，有些是属于不可避免的，比如说设备的自然损坏，操作不当。 监控摄像头的安装方法 1.拿出支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具；按事 先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机 底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进 入安装程序。 2.拿出摄像机，按照事先确定的摄像机镜头型号和规格，仔细装上镜头（红外一体式 摄像机不需安装镜头），注意不要用手碰镜头和CCD(图中标注部分），确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。 3.拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支 架。检查牢固后，将摄像机按照约定的方向装上 4.如果需要安装护罩，在第二步后，直接从这里开始安装护罩。1、打开护罩上盖板和 后挡板；2、抽出固定金属片，将摄像机固定好；3、将电源适配器装入护罩内；4、复位上盖板和后挡板，理顺电缆，固定好，装到支架上。 5.把焊接好的视频电缆BNC插头插入视频电缆的插座内，确认固定牢固。 6.将电源适配器的电源输出插头插入监控摄像机的电源插口，并确认牢固度。 7.把电缆的另一头接入控制主机或监视器(电视机)，确保牢固。
8.接通监控主机和摄像机电源，通过监视器调整摄像机角度到预定范 围 . 监控摄像头的调试方法 1.打开摄像机自动电子快门功能 2.用控制器将镜头光圈调到最大 3.将摄像机对准30米以外的物体,聚焦调至无穷远处(大部分镜头是面对镜头将前面 的聚焦调节环顺时针旋转到头) 4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚 5.用控制器调整镜头变焦将景物拉至最近,微调镜头聚焦使景物最清楚 6.重复4-5步数遍,直至景物在镜头变焦过程中始终清楚 常见故障及其故障原因 （1） 电源问题：电源故障一般有两种情况，一种是变压器损坏：另一种是电压或者电流不正确，有可能高了，也有可能低了。第一种情况几乎是没办法避免的，电源使用到一定时间就自然损坏了，不属于操作的问题，坏了换一个就好了。第二种情况我们长碰到的情况就是供电不足的问题。一般我们选用变压器原则，都是选用变压器安培数稍大一点，因为现在变压器很多都不足安。我就有碰到这样一种情况：就是一个摄像头白天好好的，但是到了傍晚监控画面就偏红偏紫，后来查出来了，原因是傍晚的时候红外灯开始工作了，这时候变压器提供的电源就不够用了，换了一个大一点的变压器就解决了。还有一种情况会造成供电不足，就是用DC12V的电源进行集中供电，距离远的时候电压衰减得比较厉害，接摄像头时候可能只有10或者11V了。对于这一点我们认为如果距离比较远的的话可以用220v集中供电，末端再
平安乡村数字监控系统 实 施 方 案 二〇一六年一月
1.1 项目背景 小王子村位于山临高速以南，下设11个社。村镇建设监控系统，对于维护村镇治安、保障人民生命财产不受侵犯、遏制重大犯罪案件发生可起到至关重要的作用。在村镇范围内重要路段和十字路口设置监控点进行全天候监控，使公安人员能够动态实时掌握整个村镇的社会治安情况和交通情况，以便应付紧急情况发生，进行统一调度指挥。 一个乡镇的安全，治安秩序全系于派出所，派出所警员又有限，工作责任重大，为此，加强对治安的管理和改革势在必行，为了加强这些方面工作的有效管理，采用现代化的技术装备，提高整个安防能力和管理水平，规范各派出所警员文明执法和人员财产安全，建设安全技术防范管理系统是非常必要的。因此，结合实际的工作经验依托广电网络自身的技术和网络优势，根据实地管理需求和小王子环境特点，结合诸多视频监控管理系统建设所积累的宝贵经验，编制出了这套实施方案。 小王子下辖11个社，需要对重点区域（主要乡村道路，以及人流量大的区域）进行联网监控，实现24小时的监控。实现各出入口，以及各社人流量大的区域的人和物的实时监控，预防犯罪和发生案件后可以有效取证。 本次在4个主要道路出入口各安装200W高清星光级球机1部及11个社各安装200W高清星光级枪机1部，通过枪
机对其过往人，物实时监控。各十字路口部署360度旋转星光级球机，设置预置位实时监控。在小王子村委会部署监控平台NVR，实现对15路监控点进行接入、管理、转发浏览、录像存储、解码显示等功能。各社的监控点设备供电，由村委会进行协调。各监控点与村委会监控中心采用甘肃广电网络光钎专用数据专线进行传输。 1.2建设需求 根据小王子村的实际规划，拟建设一套网络视频监控系统，以实现在村委会对各主要干道和岔道，各社人流量大的区域等进行实时监控。 1、基于网络新建一套视频监控系统，实现全网监控点统一管理。系统前端、平台、存储等均经由IP网络进行数据传输，通过联网整合实现监控中心集中管理和统一控制。监控中心配置大屏幕电视实现全网监控点的实时浏览和集中控制；授权用户可以通过客户端软件实现对监控点的远程浏览和控制。 2、系统提供高质量化的的图像，实现二十四小时不间断图像传输。监控系统要求各监控前端采用先进的H.264编码技术，提高视频文件的压缩率，通过更小的码率实现图像的高质量传输。为保证监控效果，新建的监控点要求720P 的高清显示效果，通过4Mbps码流实现视频的传输与存储。并根据监控区域要求选配星光级摄像机，满足24小时不间
第一章视频监控系统 3.1概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统，总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机，视频信号传输电缆采用SYV-75-5 射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输，并在电梯机房设楼层信号叠加器，将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆，采用星型结构与矩阵通信。 安防控制中心分别设置1 台多媒体视频图形工作站、1 台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机，监示器墙由16台21”100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心，接入16 路嵌入式数字硬盘录像机进行录像，输入信号经录像机环接输出后连同录像机的16 路输出信号同时接入中心的视频矩阵，通过矩阵控制，将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行，操作员得到授权后，可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口，可接收入侵报警系统的报警输出信号，实时联动摄像机及录像机动作，对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网，将相关数据、图像向上送至安全管理系统进行集成。如下图所示：
3.2系统调试要求 1)系统的画面显示应可任意编程，具备画面自动轮巡、定格及报警显示等功 能，可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备 存储等功能。对多画面显示系统应具有多画面、单画面转换、定格等功 能。 2)应具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；电 梯轿厢的摄像机信号要求能将楼层字符叠加上去，通过视频线传至安防监 控室，并在监视器墙上显示。 3)系统前端所有视频信号均能在硬盘录像机上录制下来(包括日期、时间、 摄像机编号等)。 4)系统可对视频输入进行编组，用以对各组不同视频的显示及操作进行组别 限制。 5)系统应具备独立的图形工作站及软件控制功能，实现对系统的管理、编 程，并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示, 在工作站上能以电子地图的方式调看及控制摄像机图像(摄像机图像应能 在工作站的显示器及监视器墙上显示) 。
监控摄像头安装 监控摄像头的传输介质 1、监控摄像头的传输距离 1）国标75-3同轴电缆线最长能传输200米距离 2）国标75-5同轴电缆线最长能传输500米距离 3）国标超五类双绞线最长能传输1000米距离 4）单模光纤最长能传输5公里距离 2、监控摄像头的接驳方式 1）同轴电缆线的接口为BNC头(也称：Q9头)接口 2）双绞线必须使用双绞线传输器（远距离建议使用有源传输器） 3）光纤必须通过视频光端机来进行数模信号的转换，从而实现视频的传输 3、监控摄像头布线注意事项 1）线路布置要合理、整齐，安装牢固，各个线对必须做好标记，以方便日后维护 2）线材的性能和技术参数要符合现场的安装要求和应用环境，以达最佳传输效果 3）布线过程中应尽量避免线材有接头，如有接头焊接牢固，同时做好防水、防氧化的处理，并留好方便日后维护的装置 4）线材应加套管保护（塑料或铁水管，按布线施工工艺要求选配） 5）弱电线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离50CM以上 6）交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。 4、监控摄像头布线套管的施工要求 1）线管配线有明配和慢配两种，明配管要求横平竖直、整齐美观。暗配管要求管路短、畅通、弯头少 2）按设计施工图选择管材种类和规格，线管内所穿导线的总面积（连外皮）不得超过管子内孔截面积的70% 3）为便于管子穿线和维修，在管路长度超过下列数值时，中间应加装接线盒或拉线盒，其位置应便于穿线。 A、管子长度每超过40米、无弯曲时 B、长度每超过25米、有一弯时 C、长度每超过15米、有两个弯时 D、长度每超过10米、有三个弯时 4）禁止使用劣质套管，凡有沙眼、裂纹和较大变形的管子都不得使用 5）线管的连接应加套管连接或扣连接，不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处理。 6）接线盒或接线盒的固定应不少于三个螺钉。连线盒与管子的连接应加杯梳，接线盒或接线盒应加盖，线管的分支处应加分线盒。 监控摄像头的安装
工厂高清数字监控系统 设计及解决方案 本套高清数字监控系统为工厂安防监控系统，共设计安装77个监控点，设计采用海康威视系列的网络摄像机，主要监看工厂办公区域，生产车间，周界以及其他区域等。 一、设计概述： 本套视频监控系统采用全数字的方式组网，前端视频采集、传输和管理采用数字化方式；录像采用专业级磁盘存储，具备极强的稳定性及容载能力。安防控制室设在工厂办公楼一层内，控制中心安装综合视频管理平台、平台管理服务器、数字解码矩阵主机、IP-SAN磁盘阵列、核心交换机、电视屏幕墙、操作控制台等设备。 前端摄像机主要安装在室外周界、室内走道、各主要出入口等位置。各位置摄像机电源采用就近取电的方式。前端摄像机及后端管理设备系统具有系统信息存储功能。监视图像信息具有原始完整性，配备相应数量的硬盘，系统可以保存实时录像资料在35天（24小时/天）上，记录的图像信息中包含图像编号/地址、记录时的时间和日期等附加信息。 本套视频监控系统留有报警系统的相应接口，可以实现报警和视频的联动。
本套系统采用专业级磁盘阵列对前端视频信号进行视频信号处理及数据备份，通过数字IP监控系统平台进行图像切换、显示和云台、球型摄像机、变焦镜头的远程控制等。 二、系统设计思路 2.1、视频监控中心管理平台 前端各监控点安装的摄像机实时图像传输到交换机，核心管理服务器对其访问处理，存储服务器分配各路摄像存储情况，硬盘录像机分配处理显示各个画面情况。另外当主控室人员发现厂区路口情况异常时点击或按动报警键路口现场进行报警。前端网络视频摄像机实时图像通过光缆传输到主控室的录像服务器里，一方面处理信号在8台26寸液晶电视上显示，另一方面将信号传入交换机，核心管理服务器上安装指挥中心管理平台用来分配IP、提取、管理所存的录像。新建设的视频管理平台除了实现传统网络视频监控系统常规功能外，还可以实现如下功能： λ支持基于后台视频行为分析技术的嵌入； λ联网系统具有网管模块； λ联网系统具有运维管理模块； λ系统具备管理1万个监控点位的能力并可以大范围扩展； λ具有分布式、多级管理中心构架； λ支持Windows操作系统； λ关键服务要求采取冗余措施。
前言： 监控工程的设计和规划中少不了“安装调试监控摄像”，正确安装摄像机，连通信号电缆，接通电源工作，但在实际使用中，如果没有正确安装镜头并调整摄像机及镜头的状态，可能无法达到预期的效果，那么如何安装与调试监控摄像头呢？下面本文就详细汇总监控工程安装、调试必备的知识供参考！ 1 监控摄像头的调试方法： 1、打开摄像机自动电子快门功能。 2、用控制器将镜头光圈调到最大。 3、将摄像机对准30米以外的物体，聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头）。 4、用控制器调整镜头变焦将景物推至最远，调整镜头后截距使景物最清楚。 5、用控制器调整镜头变焦将景物拉至最近，微调镜头聚焦使景物最清楚。 6、重复4-5步数遍，直至景物在镜头变焦过程中始终清楚。
2 调整镜头的光圈与对焦： 关闭电子快门，逆光补偿等开关上的摄像头，摄像头，你要监视的场景，调整镜头的光圈与对焦环，使监视器上的图像。如果它被用在照明场合的变化比较大的摄像头，最佳匹配的自动光圈镜头和摄像机的电子快门开关（ELC）为OFF。如果选择手动光圈摄像机的电子快门开关（ELC）ON的最亮的点在应用程序（环境光），在镜头光圈尽可能打开一个大的和静止图像是最好的（和不那么太白色图像过载），透镜调整完成。安装屏蔽，并上好支架即可。由于较大的光圈，景深范围相对较小，焦距应该是尽可能照顾的全程监控，现场的清晰度。当现场照明降低时，电子快门自动调整，具有较大的光圈，速度慢，仍然可以使图像满意 后焦调整后焦距： 后焦调整后焦距也被称为该后焦距，正是由于在靶的表面，在CCD图像传感器，当安装在一个标准的透镜（标准的C / CS mount镜头），使被摄体场景成像，一般照相机工厂，背部重点作出适当的调整，在与定焦镜头的应用程序，一般不需要调整后焦距的摄像头。 监控改造在某些应用中，它可能会出现当镜头对焦环调整的最终位置仍然不清晰的图像，必须先确认正确的镜头接口。如果确认，您需要调整后焦距的摄像头。根据经验，绝大多数的摄像机连接用电动变焦透镜的应用，往往需要调整相机的后焦距。
第一章 视频监控系统 3.1 概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统，总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机，视频信号传输电缆采用SYV-75-5 射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输，并在电梯机房设楼层信号叠加器，将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆，采用星型结构与矩阵通信。 安防控制中心分别设置1 台多媒体视频图形工作站、1 台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机，监示器墙由16台21” 100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心，接入16 路嵌入式数字硬盘录像机进行录像，输入信号经录像机环接输出后连同录像机的16 路输出信号同时接入中心的视频矩阵，通过矩阵控制，将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行，操作员得到授权后，可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口，可接收入侵报警系统的报警输出信号，实时联动摄像机及录像机动作，对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网，将相关数据、图像向上送至安全管理系统进行集成。如下图所示：
忙】 3.2系统调试要求 1）系统的画面显示应可任意编程，具备画面自动轮巡、定格及报警显示等功能，可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备存储等功能。对多画面显示 系统应具有多画面、单画面转换、定格等功能。 2）应具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；电梯轿厢的摄像机信号要求能将楼层字符叠加上去，通过视频线传至安防监控室，并在监视器墙上显 示。 3）系统前端所有视频信号均能在硬盘录像机上录制下来（包括日期、时间、摄像机编号等）。 4）系统可对视频输入进行编组，用以对各组不同视频的显示及操作进行组别限制。 5）系统应具备独立的图形工作站及软件控制功能，实现对系统的管理、编程，并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示，在工作站上能以电 子地图的方式调看及控制摄像机图像(摄像机图像应能在工作站的显示器及监视器墙上 显示)。 6) 图形工作站可对系统进行编程。当收到联动控制信号时，工作站能自动调出与警报点相 关的现场平面在监视墙上显示，并启动录像，同时声光报警提醒值班人员及时处理。
