JB—5C粗糙度轮廓仪
上海泰明光学仪器有限公司
目录1. 概述
1.1 仪器总图
1.2 主要技术指标
2. 操作方法
2.1 电缆连接
2.2 操作与显示
2.2.1进入测量程序
2.2.2形状测量
2.2.3粗糙度测量
2.2.4打印
3. 系统标定
3.1仪器的标定
3.2数据的修正
4. 电脑简介
4.1系统软件
4.2硬件
5. 参数说明

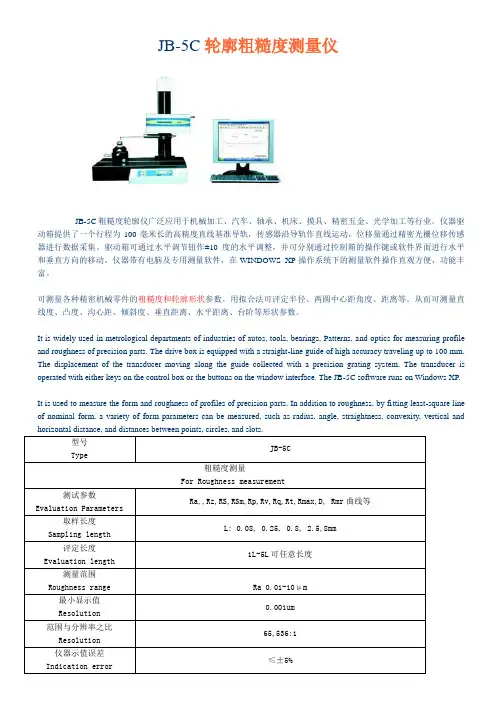

1. 概述:
JB-5C粗糙度轮廓仪广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。该仪器可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法来评定园弧和直线等。从而可测量园弧半径、直线度、凸度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。该仪器还可对各种零件表面的粗糙度进行测试;可对平面、斜面、外园柱面、内孔表面、深槽表面、圆弧面和球面的粗糙度进行测试,并实现多种参数测量。本仪器依据GB/T3505-2000、GB/T6062-2001、GB/T10610-1998国家标准及ISO5436、ISO11562国际标准制造。
仪器驱动箱提供了一个行程为100毫米长的高精度直线基准导轨,传感器沿导轨作直线运动,位移量通过精密光栅以及电感传感器进行数据采集。驱动箱可通过水平调节钮作±10度的水平调整,并可分别用控制箱的操作键或软件界面进行水平和垂直方向的移动。仪器带有电脑及专用测量软件,在WINDOWS XP操作系统下的测量软件操作直观方便,功能丰富。
仪器由花岗岩平板、工作台、传感器、驱动箱、显示器、电脑和打印机等部分组成.测量时可选定被测零件的不同位置,设定各种测量长度进行自动测量,评定段内采样数据达数万个点。并可显示或打印轮廓形状及其尺寸,各种粗糙度参数及轮廓的支承长度率曲线等。
1.1仪器总图如下:
1-花岗岩平板 2-样块 3-传感器 4-驱动箱 5-电缆1
6-电缆2 7-电缆3 8-打印机 9-电脑主机 10-显示器
11-开关 12-电缆4 13-控制盒
图1.1
1.2主要技术指标:
1.2.1粗糙度测量:
(1) 测量参数:Ra,,Rz,RS,RSm,Rp,Rv,Rq,Rt,Rmax,D, Rmr曲
线等。
(2) 取样长度L: 0.08,0.25, 0.8, 2.5,8mm(测量圆弧面或
球面取样长度可选择0.25mm和0.8mm)。
(3) 评定长度Ln:1L,2L,3L,4L,5L及1-100mm任意长度。
(4) 测量范围:Ra 0.01-10μm;传感器垂直移动范围 1mm。
(5) 采样速度:0.25mm/sec. 0.5 mm/sec,1mm/sec.
(6) 移动速度:2 mm/sec
(7) 最小显示值:0.001um。
(8) 仪器示值误差:≤±6%±4nm。
(9) 传感器触针:标准型(高度小于8mm),小孔型各1支。触
针半径2μm,静态测力0.75mN。
(10)可测内孔:≥5mm。
(11)可以测量轴承内外圈滚道的粗糙度;测量尺寸:内圈:最大外径徑280mm;外圈:最小孔径徑12mm; 厚度:小于160mm。
1.2.2轮廓测量:
(1)测量范围:X:100mm Z: 10mm
(2)传感器量程: 1mm,10mm
(3)范围与分辨率之比:65,536:1
(4)半径误差:0.1%-1%
(5)使用范围:X:100mm Z: 360mm
(6) 工作台:旋转角度:±30度,X、Y移动:15mm。(7)外接电源:交流220V 50HZ ±10%。
(8) 仪器外形:花岗岩平板630x400x100mm3;立柱高630mm;
驱动箱310x170x105 mm3;控制箱370x110x80 mm3;
电脑375X180X350 mm3 ;显示器360X360X380 mm3。
(9) 重量: 110 kg
(10)使用环境:室温,无强磁场,无振动,无腐蚀气体。
2. 操作方法:
2.1 电缆连接:
传感器接杆、控制盒、驱动箱、显示器与电脑及打印机之间连接请按图1.1;
电缆1(5)连接传感器接杆与驱动箱,电缆3(7)连接驱动箱与电脑主机;电缆2(6)连接控制盒与驱动箱;电缆4(12)连接控制盒与平板后侧;控制盒和电脑主机各有一根电源线,插头插入220伏市电插座。
2.2操作与显示:
打开微机及控制盒前侧开关。参照图2.1和2.2
图2.1 JB-5C粗糙度轮廓仪主体
1-花岗岩平板 2-工作台 3-样块 4-触针和测杆5-传感器 6-夹紧螺钉 7-角度调节 8-高低调节9-立柱丝杆10-驱动箱 11-电缆 12-控制箱13-开关控制盒用来调节传感器位置.
图2.2 控制面板
按下控制盒面板左侧向下箭头D见图2.2,可以接通马达带动立柱中间的丝杆转动,从而使驱动箱向下移动;当传感器触针和工件接触即自动停止,按下键U,传感器朝上移动,键L和R用来控制传感器快速左右移动. 参照图2.4 JB-5C精密粗糙度仪窗口,在电脑界面上,点击相同的键,快速上下和左右可起到同样的效果.再通过细调旋钮(8),同时观察显示屏上垂直坐标上的红点,(该点表示传感器触针在上下轴的位置)把传感器调整在线区域内。
2.2.1 进入测量程序:
在WINDOWS2000或XP桌面上有一个JB-5C粗糙度轮廓仪的快捷方式图标,见图2.3。移动鼠标使箭头对准图标,双击鼠标左键就可启动应用程序。
注意:打开该程序的途径为D:\JB-5C\jb-5c.exe。打开后,请预热20分种。
图2.3 JB-5C桌面上的快捷方式
图2.4 JB-5C精密粗糙度仪窗口
启动应用程序见图2.4,请用鼠标再点击右上角中间“口”图形,以展开窗口,窗口第一行显示的菜单,定义如下:
1.文件: 包含新建,保存,打印设置,打印预览,打印等功能.
2.查看: 工具拦和状态拦的查看选择设定.
3.操作: 所有动作的键功能。增加一ˋ寻找极值ˊ功能:先采样
一段包括最大点或最小点的轮廓,再点击ˋ寻找极值ˊ,传感器会自动找到极值而停下来。
4.设置: 参数(见图2.6及其说明)和图形线条粗细及色彩设定.
5.标志: 见图2.5所示功能.
6.修正: 包括100mm整行程直线度即增益修正(出厂前已做),
原点设置,半径和角度的修正.预置边到与X轴平行的旋转。
7.图形分割:各单位元素的选择和保存.
8.帮助: 显示程序信息,版号和版权。
窗口第二行显示的菜单,定义如下:
1.新建:开始测量并显示初态;垂直坐标上显示一段小的红线,代表传感器触针的高低位置。
2.打开:打开一个现有文档,提供查阅。
3.保存:将活动文档以一个新文件名保存或取代一个旧文件。
4.类型选择:分别选择形状测量或粗糙度测量。
5.内容选择:形状测量时,可分别选择轮廓测量,直线度测量或凸
度测量。粗糙度测量时,可选择平面或园弧、Pt、台阶和滚柱。
6.停止:停止上,下,左或右移动。
7.采样:采样一次。也可中途按ˋ停止ˊ,接着进行测量。
8.左移:传感器向左移动。操作时,弹出对话框,可填入移动距离,则移到位停;也可直接回车,则移到点击ˋ停止ˊ键即停。
9.右移:传感器向右移动。其他同上。
10.慢速上移: 传感器慢速上移。
11.慢速下移: 传感器慢速下移。
12.快速上移: 传感器快速上移。
13.快速下移: 传感器快速下移。
14.参数:设置测量粗糙度的取样长度、分段数、传感器触针种类
和测量面等和测量轮廓时的范围、针尖半径、测量长度
等参数。(见图2.6)
15.打印:打印测试结果。
16. 标注:右侧一列的图形标志解释见图2.5。后4个图的功能分别是测量图型上、下、左、右移动。主页最下面一行是状态类,其显示鼠标所指位置X,Y及传感器触针所在位置PX,PY。
图2.5 标志解释
17.还有自动,输出和保持功能结合下面图形来说明。
2.2.2 形状测量:先装上测杆,使触针垂直于工作台表面,并用工具通过螺丝固紧(见下图)。
2.2.2.1轮廓测量:
1,设置:参照图2.4,‘类型选择’设定形状,‘内容选择’设定轮廓。接着,双击‘参数’出现图2.6参数设置,结束后按确定。设定的内容有:
(1)测量范围:根据测件大小,测量轮廓可设定为±5mm.测量粗糙度为
±0.5mm。
(2)测量长度:1至100mm.
(3)采样速度:可选择0.5mm/sec或1mm/sec
(4)采样方式:选择回到起始位置时请打勾.
(5)放大倍率:可选择10到500000倍,一般设置为自动。
(6)粗糙度参数标准:在粗糙度测量结果中,可选择‘国际(ISO)’或‘JIS(日本)’参数标准。
图2.6 参数设置
2,采样:双击‵采样′,传感器开始从左到右移动采样.举例测量一轮廓见图2.7。采样的图形文件可以采用仪器可用的格式保存。3,选择元素:采样完毕,显示将弹出图 2.8,如需要返回原点,可点击‵‵是′,否则点击‘否’。接着又弹出图2.9提示选择元素。
4,在进入测量前可点击,一直放大到清楚为至。其上角显示为图型与实际尺寸放大的倍率。
图2.7轮廓图
根据测量要求选择要测的元素;例图2.10中,选定园弧.确定一个元素的步骤是(1)点击主页右侧图标‘选择园弧’.(2)移动鼠标,每个元素需要点击3次.第1和第2点选择范围,第三点表示确定.(3)选择完所有元素后,点击右侧图标‘结束选择’。
图2.8
图2.9
图 2.10
4,标志:点击右侧图标‘标记半径尺寸’,接着再点击选定元素,例图 2.7中的左边圆弧并往上拉,图上显示出一条尺寸线,右侧则出现该园半径尺寸.
为了便利调节传感器接触测件的位置,可在页面右上角显示其Y 坐标准确数字,见图 2.4。方法如下:点击主页面上的‵设置′,拉下菜单,参照下图再点击‵绘图设置′,出现下列图2 .11对话框:
图2.11
在右下角‵显示Y坐标′左側的框内打勾并确认。
图2.9中点‵是′,中间便插入可选择范围进行测量(如不需要选择范围可点否)。见下图:
选好范围后保存。变成如下:
如点击选择直线,然后在图形两边点成标志,第3点击确定,再在‵修正′中点‵平行X轴′,便可做到把图形展平。见下图:
接着进行测量和打印。打印报告如图2.12。部分参数表示:
Lt: 测量长度。
VB:上下可测量范围。
Vt:采样速度,毫米/秒。
Points:测量点数。
右下角为采样全图及与X轴夹角。左侧是测量全部数据。
图2 .12
2.2.2.2 凸度和园轮廓度的测量:
在‵内容选择′中设置形状误差,然后在设置一栏里点击缩放模式,见图2.13。请设置在自定义,根据大小再确定放大倍数(此设置可在观察测量结果时,反复设定)。接着选择测量凸度的直线范
围.先点击页面右侧功能键中的,再用鼠标左键分别点击图形
直线.再任意点一下作为确定.接着点右侧的开始转入测量,
见图14点键,再用鼠标点击图形,出现图2.15结果。可打印
如图2.16。
图2.13
图2.14
图2.15
图2.16
园轮廓度可以这样测量:先选择园的范围(即选择元素,如测量园半径),点击‘内容选择’中‵园轮廓度′,即可显示图2.18。
