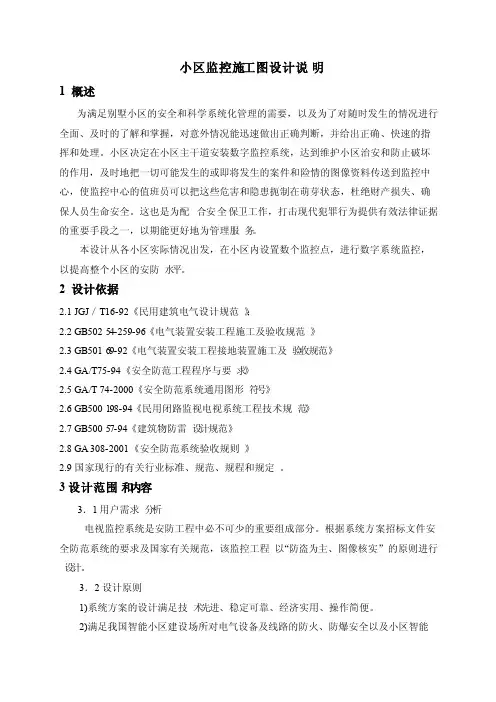

小区监控施工图设计说明
1 概述
为满足别墅小区的安全和科学系统化管理的需要，以及为了对随时发生的情况进行全面、及时的了解和掌握，对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理。小区决定在小区主干道安装数字监控系统，达到维护小区治安和防止破坏的作用，及时地把一切可能发生的或即将发生的案件和险情的图像资料传送到监控中心，使监控中心的值班员可以把这些危害和隐患扼制在萌芽状态，杜绝财产损失、确保人员生命安全。这也是为配合安全保卫工作，打击现代犯罪行为提供有效法律证据的重要手段之一，以期能更好地为管理服务。
本设计从各小区实际情况出发，在小区内设置数个监控点，进行数字系统监控，以提高整个小区的安防水平。
2 设计依据
2.1 JGJ／T16-92《民用建筑电气设计规范》；
2.2 GB50254-259-96《电气装置安装工程施工及验收规范》
2.3 GB50169-92《电气装置安装工程接地装置施工及验收规范》
2.4 GA/T75-94《安全防范工程程序与要求》
2.5 GA/T 74-2000《安全防范系统通用图形符号》
2.6 GB-94《民用闭路监视电视系统工程技术规范》
2.7 GB50057-94《建筑物防雷设计规范》
2.8 GA 308-2001《安全防范系统验收规则》
2.9国家现行的有关行业标准、规范、规程和规定。
3设计范围和内容
3．1用户需求分析
电视监控系统是安防工程中必不可少的重要组成部分。根据系统方案招标文件安全防范系统的要求及国家有关规范，该监控工程以“防盗为主、图像核实”的原则进行设计。
3．2设计原则
1)系统方案的设计满足技术先进、稳定可靠、经济实用、操作简便。
2)满足我国智能小区建设场所对电气设备及线路的防火、防爆安全以及小区智能化的要求。
3)所选设备适合小区建设所处地理环境及气象条件。
4)系统具有有效的防雷措施，以保证设备和小区的安全。
3．3设计内容
本次设计内容为常州宝盛园创意中心主干道安防设施建设项目监控线路、设备安装的设计。
4系统设计
4．1设计思想
根据上级技防管理部门制订的闭路电视监控系统设计标准，参照开发商的实际使用要求，结合小区安防系统的配置情况，我们对小区电视监控系统提出如下设计思想：
1.在方案设计与施工中，力求使本系统与小区的建筑装潢风格保持和谐统一。
2.选择性价比较高的设备，根据项目的特点配置，既要符合先进性的原则和安防系统规范的要求，又要尽量考虑为甲方节省工程费用。
3.对于系统中设备的选取力求做到优选、精选，最大限度地提高系统的性价比及稳定可靠性，切实地提高监控的范围和质量。其主要设备均采用专业CCTV制造厂商的产品，整个系统技术先进、经济实用、操作维修简便。
4.2监控点的布置原则
小区的监视区包括：小区出入口、主干道。
在小区的主要出入口、主干通道设有监控摄像机。监控摄像机可以在低照度情况下工作，昼夜监视小区情况。高清晰度的图像被统一接入安保中心，每一幅图像都被数字录像机记录下来，以备突发事件发生后的调查。
4.3系统组成及功能
本闭路电视监控系统主要由：前端摄像部分(如：镜头、摄像机)、传输部分(如：同轴电缆、光缆)、显示录像部分(显示器、数字硬盘录像机)、控制联动部分几个部分组成。
监控系统的功能主要体现在两个方面：1．现场监控，2．事后录像查证。缺少任何一个方面，整个系统就不算是完善的系统。
4．3．1前端摄像部分
前端摄像部分是整个系统的眼睛，主要功能是摄取视频图像，以备后端处理或储存使用。通过使用不同的镜头、云台、防护罩，与摄像机配合，可有效提高摄制图像的质量和观察范围。它的好坏直接影响整个系统的画面质量和系统性能指标。
镜头：镜头是收集被摄物发出的光线，将其会聚成摄像机传感器可以感知的光学图像。
摄像机：摄像机的传感器将镜头形成的光学图像转换成适合传输到远程监视器上的电信号
固定式摄像机技术要求：
l／3’’Sony EXview CCD；感应器像素752(H)*582(V)；最低照度不大于为0．003Lux／F1.2；提供480线的水平清晰度；电子光线控制(ELC)功能：可选用固定光圈镜头：具备自动增益功能：可选自动光圈控制信号，视频或DC伺服：可选择适合C和CS卡口镜头。
一体化智能摄像机技术要求：
高强度双层铝合金精铸上罩，耐高温、抗腐蚀。连续旋转、不少于0-15°／S变速控制：不少于6条巡航轨迹，64个预置位，具有两点间线扫功能；集成多协议，波特率可选；影像感应器：1／4’’Exview HAD CCD；最低照度：不大于0.0lLux；彩色水平分辨率≥480TVL，黑白水平分辨率≥560 TVL：光学变焦倍数≥18倍。
副本住宅小区监控系统 施工方案
视频监控系统施工方案 1. 工程的施工技术、施工方法、施工进度计划、工期安排 1.1施工程序 线缆敷设→设备安装→设备调试→投入试运行→竣工资 料整理→验收交付使用 1.2主要施工方法 1.2.1系统安装 按照施工技术图的要求，明确安防系统中各种设备与摄像机的安装位置，明确各位置的设备型号和安装尺寸，根据供应商提供的产品样本确定安装要求。 根据安防系统设备供应商提供的技术参数，配合土建做好各设备安装所需的预埋和预留位置。 根据安防系统设备供应商提供的技术参数和施工设计图 纸的要求。配置供电线路和接地装置。 摄像机应安装在监视目标附近，不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为2.50米，室外3.50米。 摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。
摄像机采用超5类网线及光纤。 必须在土建、装修工程结束后，各专业设备安装基本完毕，在整洁的环境中安装摄像机。 从摄像机引出的电缆留有1m的余量，以便不影响摄像机的转动。 云台安装时按摄像监视范围决定云台的旋转方位，其旋转死角处在支、吊架和引线电缆一侧。 电动云台重量大，支持其的支、吊架安装牢固可靠，并考虑其的转动惯性，在它旋转时不发生抖动现象。 安装球形摄像机、隐蔽式防护罩、半球形防护罩，由于占用天花板上方空间，因此必须确认该安装位置吊顶内无管道等阻档物。 在监控室内的终端设备，在人力允许的情况下，可与摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。 机架底座与地面固定，安装竖直平稳，垂直偏差不超过3‰;几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于3mm，两个机柜中间缝隙不大于3mm。控制台正面与墙的净距不小于1.2m，侧面与墙或其他设备的净距不小于0.8m。
