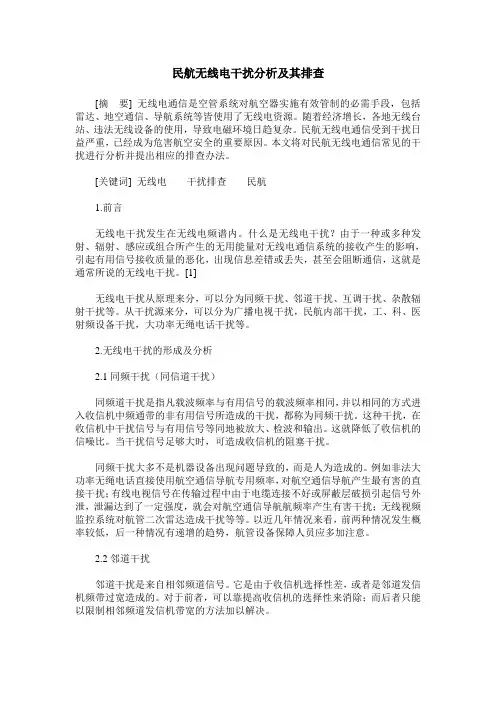

民航无线电干扰分析及其排查
[摘要] 无线电通信是空管系统对航空器实施有效管制的必需手段，包括雷达、地空通信、导航系统等皆使用了无线电资源。随着经济增长，各地无线台站、违法无线设备的使用，导致电磁环境日趋复杂。民航无线电通信受到干扰日益严重，已经成为危害航空安全的重要原因。本文将对民航无线电通信常见的干扰进行分析并提出相应的排查办法。
[关键词] 无线电干扰排查民航
1.前言
无线电干扰发生在无线电频谱内。什么是无线电干扰？由于一种或多种发射、辐射、感应或组合所产生的无用能量对无线电通信系统的接收产生的影响，引起有用信号接收质量的恶化，出现信息差错或丢失，甚至会阻断通信，这就是通常所说的无线电干扰。[1]
无线电干扰从原理来分，可以分为同频干扰、邻道干扰、互调干扰、杂散辐射干扰等。从干扰源来分，可以分为广播电视干扰，民航内部干扰，工、科、医射频设备干扰，大功率无绳电话干扰等。
2.无线电干扰的形成及分析
2.1同频干扰（同信道干扰）
同频道干扰是指凡载波频率与有用信号的载波频率相同，并以相同的方式进入收信机中频通带的非有用信号所造成的干扰，都称为同频干扰。这种干扰，在收信机中干扰信号与有用信号等同地被放大、检波和输出。这就降低了收信机的信噪比。当干扰信号足够大时，可造成收信机的阻塞干扰。
同频干扰大多不是机器设备出现问题导致的，而是人为造成的。例如非法大功率无绳电话直接使用航空通信导航专用频率，对航空通信导航产生最有害的直接干扰；有线电视信号在传输过程中由于电缆连接不好或屏蔽层破损引起信号外泄，泄漏达到了一定强度，就会对航空通信导航航频率产生有害干扰；无线视频监控系统对航管二次雷达造成干扰等等。以近几年情况来看，前两种情况发生概率较低，后一种情况有递增的趋势，航管设备保障人员应多加注意。
2.2邻道干扰
邻道干扰是来自相邻频道信号。它是由于收信机选择性差，或者是邻道发信机频带过宽造成的。对于前者，可以靠提高收信机的选择性来消除；而后者只能以限制相邻频道发信机带宽的方法加以解决。
