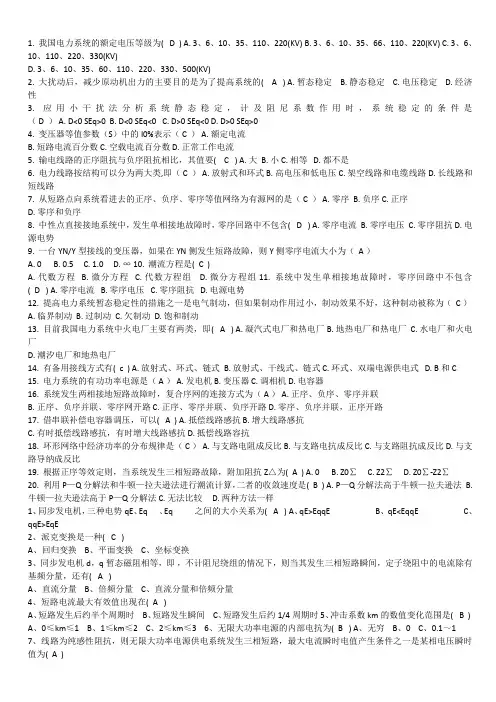

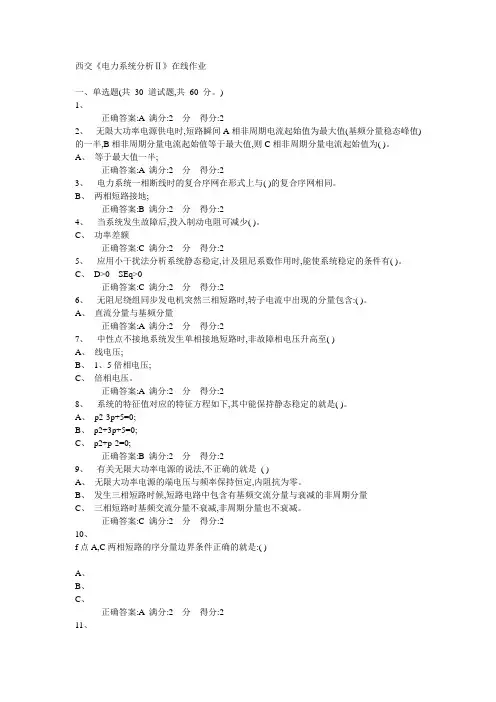

一、单选题（共25 道试题，共50 分。）
V
1. 同一型号的架空三相输电线，相间距离增大其线路对地电容（B）
A. 增大
B. 减小
C. 不变
D. 无法确定
满分：2 分
2. 冲击系数kim的数值变化范围是（B）
A. [0,1]
B. [1,2]
C. [0,2]
D. [1,3]
满分：2 分
3. 系统中有功功率不足，必定会造成（B）
A. 频率上升
B. 频率下降
C. 电压上升
D. 电压下降
满分：2 分
4. 环网可以看作是两端电源（A）相等的两端供电网。
A. 电压相量
B. 电流相量
C. 功率
D. 电压
满分：2 分
5. 电压中枢点是指（C）
A. 反映系统电压水平的主要发电厂母线
B. 反映系统电压水平的主要发电所母线
C. A或B
D. 电机输出线
满分：2 分
6. 潮流方程是（C）
A. 代数方程
B. 微分方程
C. 代数方程组
D. 微分方程组
满分：2 分
7. 一相断线时的复合序网是在断口处（B）
A. 三序网串联
B. 三序网并联
C. 正序网负序网并联
D. 正序网与零序网并联
满分：2 分
8. 三相短路的短路电流只包含（A）
A. 正序分量
B. 负序分量
D. 反分量
满分：2 分
9. PV节点要求已知节点的（D）
A. 有功功率P
B. 电压模值U
C. 无功功率Q
D. 有功功率P和电压模值U
满分：2 分
10. 频率的二次调整是（C）
A. 发电机组的调速系统完成的
B. 负荷的频率特性来完成的
C. 发电机组的调频系统完成的
D. 功率确定的
满分：2 分
11. 同步发电机母线突然三相短路，此时母线电压d，q分量为（D）
A. Ud≠0,Uq≠0
B. Ud=0,Uq≠0
C. Ud≠0,Uq=0
D. Ud=0,Uq=0
满分：2 分
12. 用电设备一般允许电压偏移为（B）
A. [-3%,+7%]
B. [-5%,+5%]
D. [-7%,+7%]
满分：2 分
13. 35kV以上的线路要按（B）选择导线截面。
A. 电压损耗
B. 经济电流密度
C. 机械强度
D. 电晕
满分：2 分
14. 同步调相机可以向系统中（D）
A. 发出感性无功
B. 吸收感性无功
C. 只能发出感性无功
D. 既可发出也可吸收感性无功
满分：2 分
15. 将三个不对称相量分解为三组对称相量的方法是（B）
A. 小干扰法
B. 对称分量法
C. 牛顿-拉夫逊法
D. 龙格-库塔法
满分：2 分
16. 消弧线圈采用全补偿，当系统发生单相接地时，可能会使系统（A）
A. 产生谐振
B. 失去稳定
D. 接地电流增加
满分：2 分
17. 中性点经消弧线圈接地系统中一般采用（B）
A. 欠补偿形式
B. 过补偿形式
C. 全补偿形式
D. 补偿形式不变
满分：2 分
18. 关于节点导纳矩阵，描述不正确的有（D）
A. 阶数等于网络中的节点数
B. 是稀疏矩阵
C. 是对称矩阵
D. 与节点编号无关
满分：2 分
19. 双绕组变压器中，（C）与变压器铁芯有功损耗有关
A. 电阻RT
B. 电抗XT
C. 电导GT
D. 电纳BT
满分：2 分
20. 线路在设计运行时，不允许有全面电晕发生，也就是要求参数（C）为0
A. 电阻R
B. 电抗X
D. 电纳B
满分：2 分
21. 架空线路传输电能时，（B）反应线路的磁效应。
A. 电阻R
B. 电抗X
C. 电导G
D. 电纳B
满分：2 分
22. 线路长度（B）的架空输电线路是中距离输电线路。
A. 在100km以上、200km以下
B. 在100km以上、300km以下
C. 在200km以上、300km以下
D. 不超过100km
满分：2 分
23. 负荷的峰谷差是指日负荷曲线的（C）
A. 最大负荷值
B. 最大负荷与平均负荷之差
C. 最大负荷与最小负荷之差
D. 平均负荷与最小负荷之差
满分：2 分
24. 根据统计表明电力系统短路故障以（B）发生概率最大
A. 三相短路
B. 单相接地
D. 两相短路接地
满分：2 分
25. 电力系统受到小干扰时，电压会（D）
A. 变大
B. 变小
C. 不变
D. 产生很小的变化
满分：2 分
二、判断题（共20 道试题，共40 分。）V 1. 一般地讲，对于35KV以下的架空线路，由于充电功率较小，线路整体上是消耗有功功率的。A
A. 错误
B. 正确
满分：2 分
2. 电力系统中静电电容器是无功电源。B
A. 错误
B. 正确
满分：2 分
3. 在感抗较大的线路上串联介入静电电容器，可以降低线路末端电压。A
A. 错误
B. 正确
满分：2 分
4. 所有的电压等级都是指相电压。A
A. 错误
B. 正确
满分：2 分
5. 节点导纳矩阵是对称矩阵。B
A. 错误
B. 正确
满分：2 分
6. 负序网络为有源网络。A
A. 错误
B. 正确
满分：2 分
7. 电能可以大量的、廉价的存储。A
A. 错误
满分：2 分
8. 变压器的涡流损耗是与频率二次方成正比的负荷。A
A. 错误
B. 正确
满分：2 分
9. 对于大容量和远距离输电时要采用高电压等级。B
A. 错误
B. 正确
满分：2 分
10. 电能是一次能源，由自然界直接提供能源。A
A. 错误
B. 正确
满分：2 分
11. B 当3～l0kV电网电容电流大于30A时，应采用中性点经消弧线圈接地或电阻接地方式。
A. 错误
B. 正确
满分：2 分
12. 增大导线截面、减小电阻调压适用于高压配电网。A
A. 错误
B. 正确
满分：2 分
13. 节点阻抗矩阵中可以有零元素。A
A. 错误
B. 正确
满分：2 分
14. A变压器励磁导纳中功率损耗，包括电导中空载无功损耗和电纳中空载有功损耗两部分。
A. 错误
B. 正确
满分：2 分
15. 短路电流的最大有效值电流常用来校验某些设备的断流能力。B
A. 错误
B. 正确
满分：2 分
16. 把每天的最大负荷纪录按年绘制成曲线，称为年持续负荷曲线。A
A. 错误
B. 正确
满分：2 分
17. 负荷备用容量的大小与系统的负荷大小有关，一般为最大负荷的5%-10%。A
A. 错误
B. 正确
满分：2 分
18. 在电力系统中，装有调速装置的发电机在有调整能力时都参与频率的一次调整，并要承担二次调频任务。A
B. 正确
满分：2 分
19. 正序网络中仅有正序电流分量，而无其他电流分量。B
A. 错误
B. 正确
满分：2 分
20. 标幺制是一种运算制度和规则。B
A. 错误
B. 正确
满分：2 分
三、多选题（共5 道试题，共10 分。）V 1. 对于交流电力系统，下列选项中，（ABD）是我国规定额定的电压标准。
A. 3kV
B. 6kV
C. 9kV
D. 10kV
满分：2 分
2. 电力线路的电气参数包含（ABCD）
A. 电阻R
B. 电抗X
C. 电导G
D. 电纳B
满分：2 分
3. 电力系统中的无功负荷主要是（ABD）
A. 变压器
B. 异步电动机
C. 电热器
D. 线路
满分：2 分
4. 减小系统电抗的措施有（ABD）
A. 采用分裂导线
B. 采用串联电容补偿
C. 采用并联电容补偿
D. 改善系统结构及设置中间补偿设备
满分：2 分
5. 改变电力网参数常用的方法有（ABC）
A. 改变电力网的接线和运行方式
B. 选择合适的导线截面
C. 串联电容补偿器
D. 并联电容补偿器
满分：2 分
