电力系统分析习题解答汇总

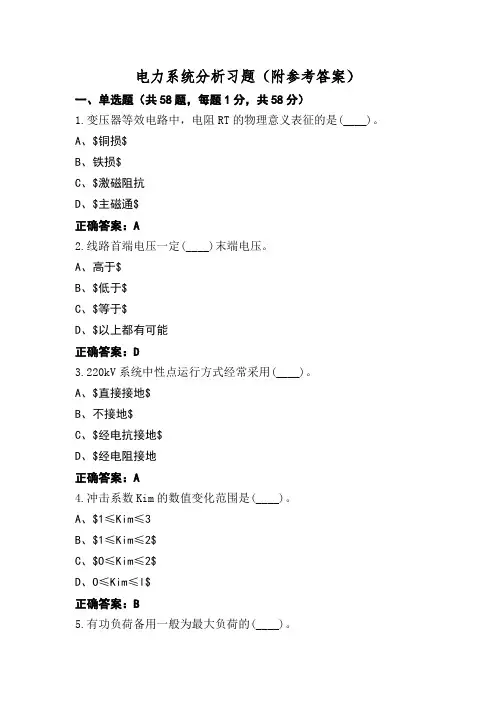

电力系统分析习题（附参考答案）一、单选题（共58题，每题1分，共58分）1.变压器等效电路中，电阻RT的物理意义表征的是(____)。

A、$铜损$B、铁损$C、$激磁阻抗D、$主磁通$正确答案：A2.线路首端电压一定(____)末端电压。

A、高于$B、$低于$C、$等于$D、$以上都有可能正确答案：D3.220kV系统中性点运行方式经常采用(____)。

A、$直接接地$B、不接地$C、$经电抗接地$D、$经电阻接地正确答案：A4.冲击系数Kim的数值变化范围是(____)。

A、$1≤Kim≤3B、$1≤Kim≤2$C、$O≤Kim≤2$D、O≤Kim≤l$正确答案：B5.有功负荷备用一般为最大负荷的(____)。

A、$5%-7%$B、$4%-5%$C、$5%-1O%D、2%-5%$正确答案：D6.关于电力元件的正序阻抗、负序阻抗和零序阻抗阻抗，下述说法中错误的是(____)。

A、静止元件的正序阻抗等于负序阻抗$B、$电抗器正序阻抗、负序阻抗和零序阻抗相等C、$旋转元件的正序阻抗、负序阻抗和零序阻抗严格讲各不相同$D、$静止元件的正序阻抗、负序阻抗和零序阻抗都不相同$正确答案：D7.系统电源容量应(____)系统总发电负荷。

A、大于$B、$小于$C、$等于$D、$以上情况都有可能正确答案：A8.并联电容器能向系统提供(____)无功功率。

A、感性$B、$容性$C、$为0$D、$不确定正确答案：A9.短路类型代表符号中（1）代表(____)短路类型。

A、$两相短路接地$B、$单相接地短路C、$两相短路$D、三相短路$正确答案：B10.短路电流最大可能瞬时值，称为(____)。

A、$阻性电流$B、冲击电流$C、$短路电流D、$容性电流$正确答案：B11.电力系统有功不足时，会造成(____)。

A、$电压升高$B、$无功减少C、$频率降低$D、频率升高$正确答案：C12.中性点不直接接地系统发生金属性单相接地时，故障相的电压变为(____)。

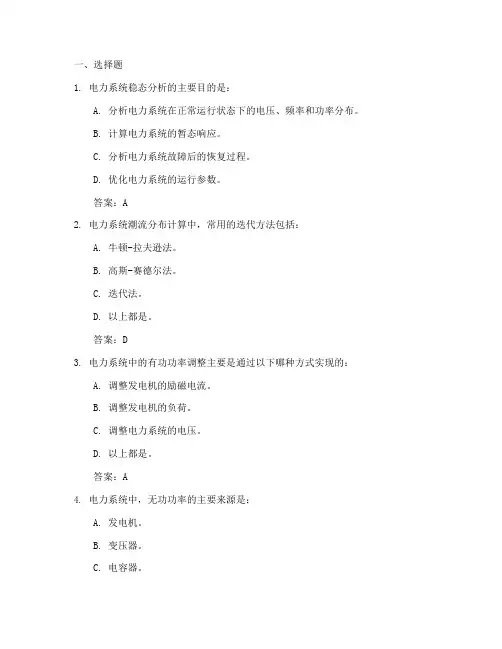

一、选择题1. 电力系统稳态分析的主要目的是：A. 分析电力系统在正常运行状态下的电压、频率和功率分布。

B. 计算电力系统的暂态响应。

C. 分析电力系统故障后的恢复过程。

D. 优化电力系统的运行参数。

答案：A2. 电力系统潮流分布计算中，常用的迭代方法包括：A. 牛顿-拉夫逊法。

B. 高斯-赛德尔法。

C. 迭代法。

D. 以上都是。

答案：D3. 电力系统中的有功功率调整主要是通过以下哪种方式实现的：A. 调整发电机的励磁电流。

B. 调整发电机的负荷。

C. 调整电力系统的电压。

D. 以上都是。

答案：A4. 电力系统中，无功功率的主要来源是：A. 发电机。

B. 变压器。

C. 电容器。

D. 以上都是。

答案：D5. 电力系统中的电压调整主要是通过以下哪种设备实现的：A. 调节器。

B. 电容器。

C. 电抗器。

D. 以上都是。

答案：A二、简答题1. 简述电力系统稳态分析的主要内容。

答案：电力系统稳态分析主要包括以下几个方面：- 电力系统稳态运行状况下的电压、频率和功率分布分析。

- 电力系统潮流分布计算，包括节点电压、支路电流和功率的分布。

- 电力系统有功功率和频率的调整。

- 电力系统无功功率和电压的调整。

2. 解释电力系统采用高压输电的原因。

答案：电力系统采用高压输电的主要原因是：- 降低输电线路的损耗，提高输电效率。

- 减小输电线路的电压降，保证末端电压质量。

- 降低输电线路的导线截面，节省材料。

3. 简述电力系统故障分析的基本步骤。

答案：电力系统故障分析的基本步骤包括：- 确定故障类型和故障位置。

- 建立故障后的等值电路。

- 计算故障后的电压、电流和功率分布。

- 分析故障对电力系统稳定性和可靠性的影响。

三、计算题1. 已知电力系统中某发电机的额定电压为10kV，额定功率为100MW，功率因数为0.8（感性）。

求该发电机的额定电流和额定励磁电流。

答案：- 额定电流：\( I_{N} = \frac{P_{N}}{U_{N} \times \sqrt{2}} =\frac{100 \times 10^6}{10 \times 10^3 \times \sqrt{2}} = 577.35A \)- 额定励磁电流：\( I_{fN} = I_{N} \times \tan(\phi_{N}) = 577.35\times \tan(36.87^\circ) \approx 392.1A \)2. 已知电力系统中某输电线路的阻抗为\( Z = 5 + j20 \)Ω，末端有功功率为10MW，功率因数为0.8（感性）。

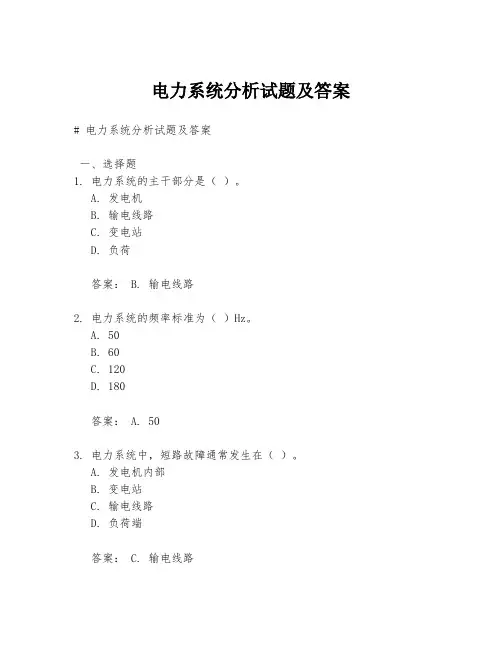

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。

A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。

A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。

答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案：电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。

请计算输电线路的损耗。

答案：首先计算变电站的损耗：100MW * 5% = 5MW。

然后计算到达负荷之前的功率：100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。

2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。

答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

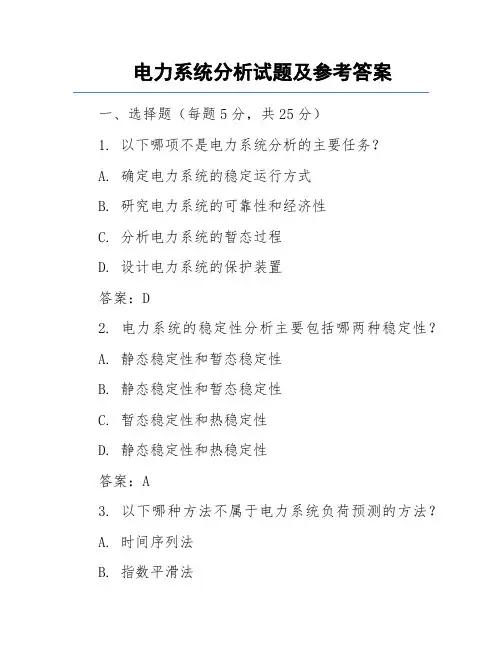

电力系统分析试题及参考答案一、选择题（每题5分，共25分）1. 以下哪项不是电力系统分析的主要任务？A. 确定电力系统的稳定运行方式B. 研究电力系统的可靠性和经济性C. 分析电力系统的暂态过程D. 设计电力系统的保护装置答案：D2. 电力系统的稳定性分析主要包括哪两种稳定性？A. 静态稳定性和暂态稳定性B. 静态稳定性和暂态稳定性C. 暂态稳定性和热稳定性D. 静态稳定性和热稳定性答案：A3. 以下哪种方法不属于电力系统负荷预测的方法？A. 时间序列法B. 指数平滑法C. 灰色预测法D. 模糊神经网络法答案：D4. 电力系统中的短路故障主要包括哪几种类型？A. 单相接地短路、两相短路、两相接地短路和三相短路B. 单相接地短路、两相短路、两相接地短路C. 两相短路、两相接地短路和三相短路D. 单相接地短路、两相接地短路和三相短路答案：A5. 以下哪个因素对电力系统暂态稳定性的影响最大？A. 系统的负载B. 系统的线路参数C. 系统的发电机参数D. 系统的变压器参数答案：C二、填空题（每题5分，共25分）6. 电力系统分析中，常用的稳定性判据有____、____和____。

答案：静态稳定性判据、暂态稳定性判据、热稳定性判据7. 电力系统负荷预测的目的是为了____、____和____。

答案：指导电力系统规划、合理安排电力系统运行、提高电力系统的经济性8. 短路故障分析中，常用____、____和____来描述故障后的系统状态。

答案：短路电流、短路电压、短路功率9. 电力系统的可靠性分析主要包括____、____和____。

答案：供电可靠性、设备可靠性、系统可靠性10. 电力系统暂态稳定分析中，常用的分析方法有____、____和____。

答案：时域仿真法、相平面法、能量函数法三、简答题（每题10分，共30分）11. 简述电力系统分析的目的和意义。

答案：电力系统分析的目的是研究电力系统的运行规律、提高电力系统的稳定性和可靠性、优化电力系统的运行方式。

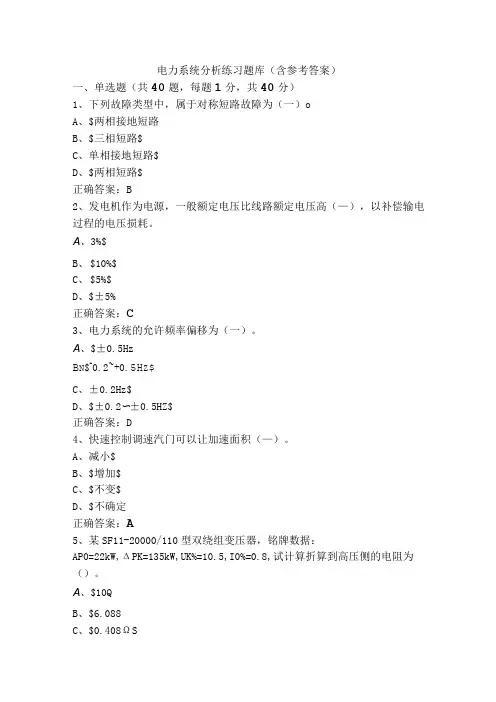

电力系统分析练习题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、下列故障类型中，属于对称短路故障为（一）oA、$两相接地短路B、$三相短路$C、单相接地短路$D、$两相短路$正确答案：B2、发电机作为电源，一般额定电压比线路额定电压高（—），以补偿输电过程的电压损耗。

A、3%$B、$10%$C、$5%$D、$±5%正确答案：C3、电力系统的允许频率偏移为（一）。

A、$±0.5HzB N$-0.2~+0.5H Z$C、±0.2Hz$D、$±0.2〜±0.5HZ$正确答案：D4、快速控制调速汽门可以让加速面积（—）。

A、减小$B、$增加$C、$不变$D、$不确定正确答案：A5、某SF11-20000/110型双绕组变压器，铭牌数据：AP0=22kW,ΔPK=135kW,UK%=10.5,I0%=0.8,试计算折算到高压侧的电阻为（）。

A、$10QB、$6.088C、$0.408ΩSD、4.080$正确答案：D6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足（一）。

A、$非线性、参数不对称$B、非线性、参数对称$C、$线性、参数对称D、$线性、参数不对称$正确答案：C7、短路的最大有效值电流主要是检验电气设备和载流导体的（一）。

A、断流能力$B、$热稳定性$C、$机械效应$D、$电流效应正确答案：A8、IOkV线路的平均额定电压为（一）。

A、$11kV$B、$10.5kV$C、$12kVD、10kV$正确答案：B9、提高系统暂态稳定性的原则（一）oA、尽可能的减小加速面积，增加最大可能的减速面积$B、$减小极限切除时间C、$尽可能的增加加速面积，减小最大可能的减速面积$D、$增大极限切除角$正确答案：A10、架空输电线路三相导线之间的几何平均距离越大，其单位长度的电纳（—）。

A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案：C11、22OkV电力线路的平均额定电压为（一）。

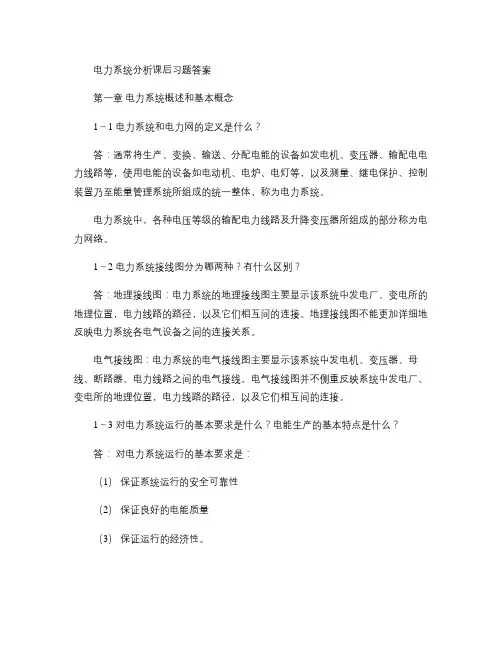

电力系统分析课后习题答案第一章电力系统概述和基本概念1－1 电力系统和电力网的定义是什么？答：通常将生产、变换、输送、分配电能的设备如发电机、变压器、输配电电力线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、继电保护、控制装置乃至能量管理系统所组成的统一整体，称为电力系统。

电力系统中，各种电压等级的输配电力线路及升降变压器所组成的部分称为电力网络。

1－2 电力系统接线图分为哪两种？有什么区别？答：地理接线图：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

地理接线图不能更加详细地反映电力系统各电气设备之间的连接关系。

电气接线图：电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路之间的电气接线。

电气接线图并不侧重反映系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

1－3 对电力系统运行的基本要求是什么？电能生产的基本特点是什么？答：对电力系统运行的基本要求是：（1）保证系统运行的安全可靠性（2）保证良好的电能质量（3）保证运行的经济性。

另外，环境保护问题日益受到人们的关注。

火力发电厂生产的各种污染物质，包括氧化硫、氧化氮、飞灰等排放量将受到严格限制，也将成为对电力系统运行的要求。

电能生产的特点是：（1）电能与国民经济各个部门、国防和日常生活之间的关系都很密切。

（2）电能不能大量储存。

（3）电力系统中的暂态过程十分迅速（4）对电能质量的要求比较严格。

1－4 电力系统的额定电压是如何确定的？系统元件的额定电压是多少？什么叫电力线路的平均额定电压？答：电力系统额定电压的确定，首先应从电力系统输送电能的经济性上考虑。

因为电力线路的三相输送功率S 和线电压U 、线电流I 之间的关系为S ＝sqrt(3UI，当输送功率S 一定时，输电电压U 越高，则电流I 越小，因此选用的导线截面积可相应减小，投资也就越小。

电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。

A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。

D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。

2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。

电力系统分析专项练习题-（含答案）1.电力系统的综合供电负荷加上厂用电之和，称为（A)A.发电负荷B.供电负荷C.用电负荷D.工业负荷2.我国目前电力系统的最高电压等级是（D）。

A、交流500kv，直流kv500B、交流750kv，直流kv500C、交流500kv，直流kv800D、交流1000kv，直流kv8003.分析简单电力系统的暂态稳定主要应用(B)A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法4.无功功率通过线路电阻时（A）A.产生有功功率损耗B.产生无功功率损耗C.不产生有功功率损耗D.既不产生有功功率损耗也不产生无功功率损耗5.根据对称分量法，a、b、c三相的零序分量相位关系是(D)A.a相超前b相B.b相超前a相C.c相超前b相D.相位相同6.在下列各种故障类型中，属于纵向故障的是（D)A.两相短路B.两相断线C.单相接地短路D.两相短路接地7.电力系统短路故障计算主要求取的物理量是（A)A、电压，电流 B.电阻，电抗 C.电阻，功率 D.电流，电抗8.110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（A）。

A、减少线路雷击事故，提高供电可靠性；B、减少雷击事故，提高电能质量；C、减少雷击事故，降低输电线路对地电压；D、减少雷击事故，提高输电线路的耐压水平。

8.电力线路等值参数中消耗有功功率的是（C）A.电纳B.电感C.电阻D.电容9.一般双绕组变压器的分接头（D）A.高、低压侧均没有B.位于低压侧C.高、低压侧均有D.位于高压侧10.ABC坐标系下，理想同步发电机的磁链方程中的互感系数MQf等于（A）A.0B.1.0C.0.5D.1.511.无限大功率电源供电的三相对称系统,发生三相短路,短路电流的非周期分量的衰减速度（A）A.A、B、C三相相同B.只有B、C两相相同C.只有A、B两相相同D.只有A、C两相相同12.理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链（C）A.增大B.减小C.不变D.不确定13.分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（D）A.正序等效定则B.等耗量微增率准则C.等力矩原则D.等面积定则14.双绕组变压器，型等值电路中的导纳为（A）’A.GT-jBTB.-GT-jBTC.GT+jBTD.-GT+jBT15.节点导纳矩阵为方阵，其阶数等于（B）A.网络中所有节点数B.网络中除参考节点以外的节点数C.网络中所有节点数加1D.网络中所有节点数加216.当系统发生故障后，投入制动电阻可减少（D）A.无功损耗B.有功损耗C.电压损耗D.功率差额17.电力系统分析中所用阻抗指的是（A）A.一相等值阻抗B.两相阻抗C.三相阻抗D.四相阻抗18.潮流计算的P—Q分解法是在哪一类方法的基础上派生而来的（C）A.高斯—赛德尔法B.直角坐标形式的牛顿—拉夫逊法C.极坐标形式的牛顿—拉夫逊法D.阻抗法19.将三个不对称相量分解为三组对称相量的方法是（B）A.小干扰法B.对称分量法C.牛顿—拉夫逊法D.龙格—库塔法20.当系统中a相接地短路时,故障处的a相电压为（D）A.UNB.2NUC.NU23D.021.系统有功备用容量中,哪种可能不需要专门设置（B）A.负荷备用B.国民经济备用C.事故备用D.检修备用22.在下列各种故障类型中,属于纵向故障的是（B）A.两相短路B.单相断线C.单相接地短路D.两相接地短路23.500kV系统的平均额定电压为(A)A.525kVB.520kVC.515kVD.500kV2008102.24..潮流方程是非线性方程组，这组非线性方程是由什么方程推导出的(D)A.回路电压方程B.回路电流方程C.节点电流方程D.节点电压方程25..逆调压是指(C)A.高峰负荷时，低谷负荷时，将中枢点电压均调高B.高峰负荷时，将中枢点电压调低，低谷负荷时，将中枢点电压调高C.高峰负荷时，将中枢点电压调高，低谷负荷时，将中枢点电压调低D.高峰负荷时，低谷负荷时，将中枢点电压均调低26.一般三绕组变压器的分接头(D)A.只位于高压侧B.只位于中压侧C.只位于低压侧D.位于高、中压侧27.abc坐标系下，理想同步发电机，定、转子绕组间的互感系数变化周期为(C)A.2B.πC.2πD.3π28.输电线路的额定电压为UN=110kV，则它表示的是(C)A.相电压B.31相电压C.线电压D.31线电压29.利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是(B)A.P—Q分解法高于牛顿—拉夫逊法B.牛顿—拉夫逊法高于P—Q分解法C.无法比较D.两种方法一样30.无限大功率电源供电的三相对称系统，发生三相短路，短路电流的非周期分量起始值()A.A、B、C三相不同B.A、C两相相同C.A、B两相相同D.B、C两相相同31.理想同步发电机的空载电势Eq的方向(B)A.与d轴相同B.与q轴相同C.与d轴成45°角D.与q轴成45°角32.简单电力系统的静态稳定判据为(B)A.ddPE<0B.ddPE>0C.ddPE<0D.PE<033.等面积定则主要用于简单电力系统的(D)A.潮流计算B.故障计算C.调压计算D.暂态稳定性分析34.中性点不接地系统中，发生单相接地故障时，非故障相电压将升高至相电压的(C)A.1倍B.2倍C.3倍D.3倍35.电力系统发生三相短路，短路电流只包含(A)A.正序分量B.负序分量C.零序分量D.正序和零序分量36.当发电机出口发生三相短路时，其输出的电磁功率为(C)A.额定功率B.功率极限C.0D.额定功率的50％37.根据正序等效定则，当系统发生三相短路故障，附加阻抗Z△为(A)A.0B.Z0∑C.Z2∑D.Z0∑-Z2∑38.当系统中发生A相接地短路时，故障处的B相短路电流为(A)A.0B.0.5C.1D.339.电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是(B)A电压、电流 B.线电压、三相功率C.电压、电抗D.电流、电抗40.系统发生短路故障后，越靠近短路点，正序电压(A)A越低B.越高C.不变 D.不确定41.电力系统的综合用电负荷加上网络损耗之和称为(D)A.农业负荷B.发电负荷C.工业负荷D.供电负荷42.电力系统的有功功率电源是（A）A发电机B．变压器C．调相机D．电容器43.电力线路中，电纳B主要反映线路流过电流时所产生的（B）A热效应B．电场效应C．磁场效应D．电晕损耗44.计算潮流时牛顿—拉夫逊法与高斯—塞德尔法相比的主要优点是（C）A对初值要求低B．占用内存少C．收敛性好，计算速度快D．复杂45.500kV系统中性点运行方式经常采用（B）A不接地B．直接接地C．经电抗接地D．经电阻接地46.电力系统分析中，视在功率的单位常采用（C）AMW B．MVar C．MV A D．Var47.频率调整可以分为一次、二次和三次调节，其中可以实现无差调节的是（D）A．一次B．一、三次均可以C．一、二次均可以D．二次48.同步发电机三种电抗xd，dx，dx，之间的大小关系为（A）A．xd＞dx＞dx B．xd＜dx＜dxC．dx＜xd＜dx D．dx＞xd＞dx49.短路冲击电流是指短路电流的（D）A．有效值B．平均值C．方均根值D．最大可能瞬时值50.环形网络中经济功率的分布规律是（C）A．与支路电阻成反比B．与支路电抗成反比C．与支路阻抗成反比D．与支路导纳成反比51.两相短路故障是一种（B）A．对称故障B．不对称故障C．纵向故障D．斜向故障52.节点导纳矩阵为方阵，其阶数等于（D）A．网络中所有节点数B．网络中所有节点数加2C．网络中所有节点数加1D．网络中除参考节点以外的节点数53.系统备用容量中，哪种容量可能不需要专门设置（D）A.负荷备用B.事故备用C.检修备用D.国民经济备用54.逆调压是指（A）A.高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B.高峰负荷时，将中枢点的电压调低；低谷负荷时，将中枢点的电压调高C.高峰负荷，低谷负荷中枢点的电压均低D.高峰负荷，低谷负荷中枢点的电压均高55.系统发生两相接地短路故障时，复合序网的连接方式为（B）A.正序、负序并联，零序网开路B.正序、负序、零序并联C.正序、零序并联，负序开路D.零序、负序并联，正序开路56.单相短路的序分量电流边界条件是(B)Ai1+i2+i0=0Bi1=i2=i0Ci1+i2=0Di1=i257.通过改变变压器变比，实质上（C）A改变了电压损耗的数值B改变了负荷变化时次级电压的变化幅度C改变了电力网的无功功率分布D增加了整个电力系统的无功功率容量58.三相短路时，非周期分量极小值，只能是在某种情况（A）A一相中出现B同时在两相中出现C三相均不出现D只有故障相出现其它相不出现59.同步机的各种电抗间关系为(C)A'x"xxxddqd B"x'xxxdddq C"x'xxxddq D"xx'xxdqdd60.目前我国电能输送的主要方式是CA．直流B．单相交流C．三相交流D．交直流并重61.输电线路采用分裂导线的目的是AA．减小电抗B．减小电阻C．增大电抗D．减小电纳62.电力系统潮流计算中，功率指CA．一相功率B．两相功率C．三相功率D．四相功率63.电力系统有功功率电源为BA．发电机、调相机B．发电机C．调相机D．发电机、电容器64.有备用接线方式的优、缺点是DA．优点：供电可靠性高。

作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

电力系统分析题库+答案一、单选题（共40题，每题1分，共40分）1、变压器的电阻RT，主要决定于哪一个实验数据(____)。

A、△PO$B、$UK%$C、$I0%D、$△Pk$正确答案：D2、(____)电网采用中性点不直接接地方式。

A、35kV及以下$B、$35kV及以上$C、$ll0kV及以下$D、$110kV及以上正确答案：A3、电力系统的横向故障指的是(____)。

A、$过载B、$断线故障$C、$系统振荡$D、短路故障$正确答案：D4、中性点经消弧线圈接地，一般实践中采用(____)。

A、$全补偿$B、$短路点不同，补偿形式不同C、欠补偿$D、$过补偿$正确答案：D5、当故障切除时间(____)极限切除时间，系统具有暂态稳定性。

A、$不确定B、$小于$C、$相等$D、大于$正确答案：B6、架空输电线路三相导线之间的几何平均距离越大,其单位长度的电抗(____)。

A、越大$B、$越小$C、$不变$D、$不确定正确答案：A7、当发电设备发生偶然性事故时，为维持系统正常供电，频率不受影响，这种备用是(____)。

A、$国民经济备用B、负荷备用$C、$事故备用$D、$检修备用$正确答案：C8、电容器并联在系统中，它发出的无功功率与并联处的电压(____)。

A、$平方成正比$B、$立方成正比$C、$无关D、一次方成正比$正确答案：A9、三相短路的附加电抗等于(____)。

A、$负序电抗并联零序电抗B、$负序电抗$C、0$D、$负序电抗串联零序电抗$正确答案：C10、三相导线水平布置，相邻导线间的的距离为6米，几何均距为(____)。

A、6m$B、$10.39m$C、$7.56m$D、$12m正确答案：C11、某电厂中由两台型号相同100MW的汽轮机组，调差系数为4，机组满载时的频率为49.5Hz,发电厂的功率为100MW时的频率为(____)。

A、$50Hz$B、$50.05HzC、51Hz$D、$50.5Hz$正确答案：D12、我国电力系统的额定频率为(____)。
