UOP
分子筛装填和操作指南上海环球分子筛有限公司
资料说明
以下为UOP公司为方便客户装填和使用分子筛而编写的资料，该资料具有权威性，仅向UOP客户提供。该资料截止制作完成之日被视为准确且符合实际情况的，旨在向客户提供涉及产品和服务方面的相关指导性信息。因此，该资料不是一种担保，为此UOP公司不承担任何法律责任，同时亦不允许或主张任何涉及未经授权的专利发明的行为。
由于用户的产品专利说明、专门用途和使用条件都是UOP公司所不可控的，对于用户应用过程中产生的结果，UOP公司不作任何担保。确定相关的产品和服务是否与用户的专门用途相匹配应该是用户的责任。当用户向UOP公司购买任何产品或服务时，UOP公司以所售产品和服务为基础承担义务，超出销售产品和实行服务所需成本之外的任何事宜，UOP公司均不承担任何责任。
目录
前言 (4)
一、如何装填分子筛 (4)
装填区域人员的疏散 (5)
人员进入容器内须佩带安全带和安全绳 (5)
二、如何启用和运行分子筛吸附系统 (6)
什么是分子筛 (6)
分子筛是如何工作的 (5)
主要的操作危险和预防 (7)
工业生产中易燃与反应物流的处理方法 (7)
分子筛再生 (8)
分子筛吸附系统启用和操作的主要安全预防 (8)
三、如何做好废弃分子筛的处理准备 (9)
气体净化 (9)
注水法 (10)
四、如何倾倒废弃的分子筛 (10)
禁止进入容器清除分子筛 (11)
倾倒使用过的分子筛的安全预防 (11)
前言
本手册包含：在单元操作装置中，如何安全地控制和使用UOP分子筛的正确方法。手册分为以下部分：
1．如何装填分子筛
2．如何启用和运行分子筛吸附系统
3．如何为处置废弃分子筛做好准备工作
4．如何处理使用过的分子筛
保护自己，保护他人。在进行操作前，须阅读和理解公司的安全规范和本手册。
分子筛广泛应用在各种工业吸附装置中，它通常用于干燥、净化以及分离多组分的混合气体和液体。在化学性质上，它类似于普通粘土。分子筛在新鲜状态和未使用前，性质是十分稳定的。在发生作用时，它们吸引并留住某些杂质，例如将水吸附在自身的孔穴内，这个过程被称为吸附，是一个产生热量的过程。另外，分子筛粉尘如同其他任何细粉尘一样能刺激人体感官系统。由于上述原因，处理和使用分子筛时，必须采取一些预防措施。
在为吸附器装填分子筛时，必须遵照第一部分的预防措施执行。
启用和运行分子筛吸附系统，须遵照第二部分的预防措施执行。另外第二部分还谈到什么是分子筛，以及它是如何工作的。
在单元操作装置中，分子筛装填于圆柱形容器内。在吸附器内，分子筛完全裸露于液体或气体中，并从中吸附各种物质，其中有些可能是危险物质。遵照第三部分的详细介绍，吸附器内分子筛倾倒前，须清除任何有潜在危险的物质。
倾倒过程中，须对危险物质的存在保持警觉。另外，遵照第四部分的预防措施，从事新鲜分子筛的操作。
关于分子筛操作安全，如果你还有其他问题，联系上海环球分子筛有限公司寻求支持。如遇与UOP 分子筛有关的紧急护理或火警，请拨电话:
24小时紧急支持热线:
美国800-822-4357
美国海外支持304-744-3487
上海环球分子筛有限公司86-21-54070555
一、如何装填分子筛
注：保护自己，保护他人。在装填新鲜分子筛前，完整阅读和理解
本章节。注意所有货运包装的警惕标签。
分子筛供应的典型规格有：条状、球状和三叶状。
分子筛在新鲜、未使用状态时，其性质不属于易燃物质。然而，当它暴露于水中，它的温度会变得相当高。分子筛第一次被浸湿时，温度可以达到水的沸点。因此，不得将分子筛置于口中，或者与眼睛接触。
注：某些特殊分子筛的生产有可能会添加有毒或易燃物质的。
这些分子筛要求在货运包装上配有特殊警惕标签和材料安全数据表。在这种情况下，必须遵从生产商制定的特殊预防措施。
分子筛粉尘可能会刺激你的鼻、咽、眼、肺和皮肤。由于有些分子筛粉尘是在装填新鲜分子筛时产生的，所以须带上护眼镜、防尘面具、手套，穿上全身防护服。
分子筛通常以55加仑桶装密封或者35立方尺快速包装袋被装入集装箱内运输，或以汽车、火车或轮船运输，有时以气动卡车装运。
开启包装桶的桶盖时注意安全，由于桶内可能存在真空。如果强力将盖打开，空气可能迅速充盈，将粒子喷起。首先，拧松桶盖上通风孔螺栓，打破其真空状态，然后打开盖。
装填区域人员的疏散
移动分子筛集装箱时，要小心谨慎。整桶分子筛重量在300磅以上，整袋重量则超过1200磅。装填的过程中，集装箱通常必须被提升至吸附器的顶部，标准是离地面30英尺高的空中。有时，几个桶倾倒入一个巨大的漏斗，然后将漏斗举至罐的顶部。升降任何集装箱之前，用警戒线圈出升降机作业路径下的区域。警示所有人员站在安全地带。
有时采用气动卡车通过管道接口将分子筛吹入罐内。由于储存箱有气压，须保持管道出口不朝向人。在分子筛穿过整个系统时，传送和接收系统必须接地以帮助消除产生的静电荷。如果是易燃蒸汽，如烃出现在装填区域，接地就尤其重要，用以避免静电引起的爆炸和火灾。
人员进入容器内须佩带安全带和安全绳
如果操作人员必须进入吸附器内，采取以下预防措施以防止窒息:
1．在所有进出管路安装挡板，以防止危险流体事故性排放进入容器内。每次工人进入之前，须做容器内安全空气分析，以确保入内人员能够安全呼吸。
2．保持容器内空气流通。不能使用工业压缩空气来通风，压缩空气易被污染，或者由于误操作，压缩空气中充入的可能是其他气体而非空气。
只有经过正确培训，装备齐全的工人才能进入容器内。确保工人总是佩带安全带和安全绳。入口处受过培训、装备齐全的两名协作人员应持续地关注容器内的作业人员。容器外协作人员应使用安全绳以防止容器内工人从进出容器的梯子上坠落。而且，一旦坠落，可用安全绳将工人救出。
装填新鲜分子筛和未使用过的分子筛的首要安全预防
1．消除燃烧隐患一不得将分子筛放入口中，或接触眼睛。无论何时处理分子筛，都必须配戴防护眼镜、
防尘面具、手套，穿安全鞋和全身防护服。
2．避免分子筛粒子的飞扬
（a）打开分子筛桶盖时，先拧松通风口螺栓，方可移开桶盖。
（b）由气动卡车装填分子筛时，喷口不得朝向人。
3．消除分子筛集装箱坠落隐患—禁止任何人走进升降机区域。当集装箱被吊起、输送过程中，人员不得行走或站在集装箱下方。起吊集装箱开始前，请拉警戒线标示升降机作业区域，警告所有的人员保持安全距离。
4．避免可燃蒸汽燃烧一如果分子筛以气动方式装填，须使设各接地避免静电引起火灾。静电火花可以点燃现场的任何可燃蒸汽。
5．避免窒息和坠落的可能性，在进入容器前:
（a）在所有的出入管路口安装挡板。
（b）测试容器内空气确保可以安全进入。
（c）进入容器的工人须受过正确培训且装各齐全，佩带安全绳。工人须佩带安全带和安全绳以防从进出容器的梯子上坠落。一旦坠落，须用绳将工人救出。
（d）安排两名受过正确训练的协作人员，装备齐全站在容器的入口处。协作人员应持续地关注容器内的作业人员，容器外协作人员应使用安全绳以防止容器内工人从进出容器的梯子上坠
落。而且，一旦坠落，可用安全绳将工人救出。
二、如何启用和运行分子筛吸附系统
什么是分子筛?
注：保护自己，保护他人。在进行操作前，须阅读和理解设备生产商提供的操作说明书和公司的安全规范和本手册。
理解什么是分子筛以及他们是如何工作的，对于安全启用和运
行是很重要的。
分子筛是成分非常复杂的混合物，如:铝、硅、氧、钠或类似的物质，这些成分合成，形成稳定的粘土混合物。其中的一种类型分子筛晶体最基本的单元配有(放大)插图说明。当水等流体穿过分子筛内稳定、有空隙的结构时，可以被存储在其中(被吸附)，穿过分子筛的过程就是流体通过分子筛两边精确控制功能的开口或者小孔的过程。
分子筛单元之间很自然的连接起来形成人们所知的晶体结构。这个晶体的网状结构是由分子筛各单元壁形成的空穴组成的。流体分子比它的孔径大而无法进入。生产出来的各种类型的分子筛晶体可以具有各种不同的孔径大小。
用于单元操作装置中的分子筛晶体通常由黏土粘合成条型或者球型。
分子筛是如何工作的?
分子筛用于气体和液体的干燥、净化和分离。它们之所以起作用，是因为
1．分子筛强力地吸附某些类型分子
2．它们能筛出大于自身孔径的分子。
分子如水分子和甲醇分子有正电极和负电极。这些带电极的分子被分子筛牢牢地吸引住。相反，无电极的分子，如甲烷分子和乙烷分子，被吸引的力量就减弱许多。当水的混合物(带电极)和甲烷(不带电极)通过分子筛时，尽管两者都非常之小很容易通过孔径，但只有水被吸附了。
如分子筛孔径小于甲烷分子，但大于水分子时，水也能从具有很强吸附力的流体中被分离，比如甲醇。
当分子筛从工业生产液流中分离水分子，分子筛会释放热量。在大多数系统中，工业生产液流的温度只上升几度。然而，当高浓度(大于0.5%)的具有很强吸引力的分子被吸附时，温度则上升到100℉(37.8℃)以上。
在室温下(低于150℉即65.5℃)，分子筛对于流体如水有相当高的容量。然而，在高温情况下(300-650℉即149-343℃)，容量就非常低。因为这个原因，当分子筛被吸附饱和，可以通过300-650℉(149-343℃)的气流加热分子筛来脱附被吸附的分子。此操作被称为“再生”。
加热后，在分子筛回到循环使用前，以室温气流将分子筛冷却至运行温度。使用两个或者两个以上的容器就可以持续作业了，其中一个或者一个以上是用于再生，一个或者以上是用于作业。也可以通过减压使得分子筛再生。
主要操作危险和预防
在分子筛吸附系统的启用和操作中，压力和温度须保持在设各制造商限定的范围内。在任何有易燃操作或者反应物质的系统中，操作人员须特别警惕预防温度超高。温度超标会导致吸附异常、火灾或爆炸，造成人员伤亡。在分子筛系统中，三种情况会导致温度超标:
1．将易燃或反应流体进入有空气的容器内。
2．将高浓度的反应物质和被强吸附的流体进入新鲜的或者再生的分子筛床层。
3．在热的或者冷的床层上使用高反应流体。
工业生产中易燃与反应物料的处理方法
本章节介绍当处理易燃或反应流料时，避免危险状况的几种方法:
1．在分子筛装填后导入工业生产物料流体之前，使用氮气净化来排出空气。用超量比例的氮气可能会阻塞贮槽，这可能引起不完全净化。确保更有效的排除空气，我们建议在净化操作中，给容器增压然后减压几次。从下向上方向过快的气体回转倒流会使分子筛、筛网和压床小球颠倒混乱。因此，气流应该由上向下贯穿容器。如果做不到气流向下，请联系上海环球分子筛有限公司就你的单元设备
寻求专业支持。继续净化直到出口处的氮混合物和杂质比爆炸或反应水平低50%。
2．在没有做好正确的准备工作前，不得将易反应的、强吸附的流体(如乙烯)，流入新鲜的或再生的床层。快速吸附产生的热量会迅速升高温度，足以启动一个自维持散热反应。如果未及时发现，温度能上升到导致容器破裂，甚至出现人身伤亡事故。这些系统须使用分子筛供应商提供的在操作设计中专门的程序。这些程序包括将新鲜或再生床层置于惰性气体中，如保持低反应水平的液氮。这种暴露一直持续到出口温度接近入口温度。
3．不得使用相当活泼的物料来加热或冷却床层。在再生过程中，温度升高能引发危险的热释放反应。4．若未与分子筛供应商协商，不得将原有流程设计中再生气体或输入蒸汽更换为另一种反应物料。如此更换会造成如以上第二条和第三条所述的危险情况。
分子筛再生
一旦氮气净化完成，就可以将容器的气压升至操作常压形成正常的气流。密切监视任何中间品和出口管路的温度指示器，直到每个床层完成一道吸附工序。如果工业生产液流中的一种成分浓度高于0.5%，而且很容易被吸附，温度将上升。然而，当任何一处温度上升超过150℉(65℃)，高于入口管路温度，则立即停止操作程序。这种情况表明热释放反应可能已经发生。
采取以下步骤来停止反应：
1．关闭容器的入口和出口的导管阀门阻止液流进入分子筛。
2．打开安全阀门，排出从容器到安全阀间的大量燃烧反应物。
3．使用氮气净化，排出残留反应物，冷却床层。
4．联系上海环球分子筛有限公司寻求支持。
如果每一个床层的一道吸附工序完成，没有温度上升过高，则该系统处于常规运行状态。
一旦分子筛床层吸附饱和，分子筛就不再有效而必须再生。通常由加热到300-650℉(149-343℃)的蒸气通过分子筛来完成再生。
由于热量散失，在出口管路的热量应总是低于入口管路。如果出口管路的温度开始上升并高于入口管路的温度，立即停止加热步骤。这个状况表明，热释放反应可能正在发生。按照如下执行：关闭与被加热的容器相连的入口管路和出口管路阀门，减压到安全状态，然后使用氮气净化。联系上海环球分子筛有限公司寻求支持。在再生过程中，分子筛床层温度达到650℉(343℃)。检测出口管
路的冷却温度，以保证在暴露于输入的气流前，床层是冷却的。在高温状态下，输入气流可能是具有活性的，或者下游装置被损坏，造成安全隐患。分子筛是一种优良的绝热物质。如果在床层彻底冷却之前发生停工，它能保持热量数星期。如果是配有自动开关的系统，总是在停工之后检测，以确保热床层不是过早地从冷床层切换而来。
分子筛吸附系统启用和操作的主要安全预防
谨防火灾和爆炸:
1．禁止超过设备生产商规定的生产气压和温度。
2．分子筛装填后，在操作易燃或反应流体前，使用氮气净化容器中所有的空气。
3．未与分子筛供应商协商，不得将原有流程设计中再生气体或输入蒸汽更换为另一种流体。
4．当用分子筛来处理被强吸附的活性化合物如乙烯时，为了避免温度升得过高，要求特殊作业程序。5．当开始向容器中引入易燃或活性工业生产物料流体，密切监视温度情况。密切关注每一个床层每一个吸附步骤的中间品和出口管路处温度指示器。如果温度上升超过150℉(65℃)，而且高于入口管路温度，立即停止处理。按照以下程序操作:
a 关闭导入或导出容器导管上的阀门，阻止流体流入分子筛。
b 打开安全阀门，排出大部分从容器到安全阀的燃烧反应物。
c 氮气净化，排出残留反应物，冷却床层。
d 联系上海环球分子筛有限公司寻求支持。打电话给当地代表处，或者致电86-21-54070555求助。6．在再生过程中，如果出口管路的加热温度上升开始超过入口管路，关闭进出容器的管路阀门，减压，使用氮气净化。联系上海环球分子筛有限公司寻求支持。
7．在实施分子筛床层切换冷却步骤前，总是检查出口管路温度指示器，确保床层已经冷却。
三、如何为倾倒废弃的分子筛做准备工作
气体净化
注：保护自己，保护他人。在为倾倒废弃的分子筛做准备前，完整地阅读和理解本章节。
暴露于气体和液流中的分子筛能吸附各种物质，一些可能是有毒的、易燃的、爆炸的，或者当暴露于空气中，可能变热或者变得有毒。在打开容器倾倒分子筛之前，从分子筛中正确地排除任何有可能有危害的物质是非常重要的。如以下所述，通常是通过气体净化完成。
注：当为分子筛吸附器倾倒做准备时，必须增压、减压，多次净化。在这些操作中，过快的上升气流速度会搅乱分子筛、网和支撑球层。因此，气流必须向下通过罐。如果无法做到气流方向朝下，请联系上海环球分子筛有限公司寻求专业建议。
气体净化的正确步骤如下：
1．首先使床层再生：使用气体加热或冷却床层。假如用于再生床层的常用气体为不可得或者从危害程度来说是含有有毒成分，则必须选用氮气或者其他无毒惰性气体。上海环球分子筛有限公司将协助选择另外一种气体，确定正确的流率、温度和气压。
2．使用气体将层床完全冷却，然后空置容器，减压。除了安全口和容器尾端的供氮活栓，在所有的入口和出口安装挡板。
3．在室温下，使用氮气净化。所使用的比率和气压必须按照上海环球分子筛有限公司所建议的。偶尔，对容器减压和增压确保更完全地净化。
4．持续净化，直到出口管路氮混合物的爆炸危险低于爆炸下限50%，且无毒(几种普通流体的爆炸下限如表一所示)。然后，关闭氮气净化和安全口的管阀。
表一：普通流体的爆炸下限
*空气中最低浓度的水蒸气，能通过混合物传递热量。
注水法
在以上第三、四步骤中,可以注水工艺取代氮净化。如果打算再生分子筛,或者罐内有内衬，通常不需要这么做。注：注水不是第一步骤的替代方式。
被水浸润的分子筛趋向于粘在一起，这使得准备好再循环分子筛非常困难。
从内衬的绝缘性质上看,有内衬的容器，其分子筛被水浸润引起的损失令人无法接受。内衬一旦打湿，就难以干透。
注水的正确步骤如下：
1．如上述第一、二步所讨论，在再生以后，将罐减压至安全状。
2．除了容器顶部的安全阀和连接于容器底部的水管，在所有的入口管路和输出管路安装挡板。
3．当容器中注满了水，置换气体不得不到达安全口被燃烧。监视水的充盈率，避免容器内水过度浸润淹没安全口
4．容器内完全注满了水后，关闭安全阀口，然后将水排至被认可的处理区域。
使用过的分子筛在倾倒前，用气体净化。从使用过的分子筛中去除有害物质的关键步骤:
1．使用气体再生。通常用于再生床层的气体不可再使用，从危害程度来说是含有有毒成分，须使用氮气或者其他无毒隋性气体。上海环球分子筛有限公司将协助选择另外一种气体，确定正确的流率、温度和气压。
2．使用气体完全冷却床层，然后封好容器入口管路，气体减压进入安全口。除了安全口和一个容器底部的氮气活栓，在所有的入口管路和出口管路安装挡板。
3．在室温下，使用氮气净化容器。使用上海环球分子筛有限公司推荐的比率和气压。偶然，给容器内加压或者减压以确保更完全的净化。净化容器直到氮气出口管路无危险物质。
4．关闭供氮管道和安全口管路。
四、如何倾倒废弃的分子筛
注意：保护自己，保护他人。在倾倒使用过的分子筛之前，彻底地阅读和理解第一和第四部分。
在准备倾倒分子筛时，如果使用氮气净化操作，倾倒时，在容器内保持一氮气层。
对残留在分子筛上的一些危险物质保持警惕！因此，分子筛留在容器内时，请勿进入容器。在倾倒过程中，可能释放毒烟。作业人员须一直配有独立的氧气呼吸器和随时可用的灭火水龙头。
在倾倒过程中的任何时间，如果分子筛上的物质开始燃烧或者发生反应(释放大量的热)则停止倾倒。将人员清离现场。受过正规培训的工作人员配备独立的氧气呼吸器才能回到现场阻止反应和灭火。使用灭火水龙头淹没容器外的分子筛，来阻止反应和灭火。联系上海环球分子筛有限公司寻求支持。
当处理新鲜分子筛和使用过的分子筛时，不得将其放入口中，也不允许接触眼睛和皮肤。倾倒分子筛时，工人必须佩带手套，护眼罩、防尘面具，穿安全鞋和全身防护服。
通常分子筛床层顶部有一个不锈钢筛网。惰性小球放置在筛网上。为使得更容易倾倒分子筛，保护容器顶部的筛网，无须进入容器就可以完成：使用鱼叉型工具取走装填容器，保护筛网。
第二步，打开倾倒口让分子筛流出来。一旦分子筛不再自动流出，使用耙子、锄头、铲子或真空油槽车清除剩余部分。决不进入容器内清除剩余的分子筛。
当要丢弃使用过的分子筛时，须清楚是以环境所允许的方式丢弃。如果有任何问题涉及使用过的分子筛的处置，请联系上海环球分子筛有限公司。
一旦清除了所有的分子筛，确保容器内的空气可以安全进入。如果使用过氮气净化管道，须取走它；然后连接一个气动机，使得空气排出床层支撑床层下的容器底部。空气将任何残留蒸汽带出容器，远离工人。这些蒸汽可能是由陷在床层支撑球层下的分子筛释放出的。保持气动机24小时工作。决不使用工厂用压缩空气净化容器，工厂用压缩空气可能被污染，或由于误操作导致与其他气源混合。
禁止进入容器清除分子筛
在安全工作人员确定容器内的空气可安全呼吸后，受正规培训的、装备齐全的工人可进入容器内检测支撑床层。进入容器前，工人必须和安全绳相连接。两位受过正规培训的装备齐全的工作搭档站在容器入口外，须不时观察里面的工人。这对工作搭档通过安全绳防止容器内的工人从进出容器的楼梯上坠落。如果万一坠落，可以用安全绳将里面的工人拉出来。
进入绝缘的容器夹层，须经过相关训练并特别小心。
烃蒸汽可能会慢慢地破坏绝缘。
倾倒使用过的分子筛的安全预防
防止窒息或燃烧：
1．倾倒分子筛前，确保容器经过彻底净化(参考第三部分，第17页净化信息)。容器内绝对没有潜在的危险物质。
2．容器内还有使用过的分子筛时，不得入内。
3．不得将使用过的分子筛放入口中，也决不允许接触眼睛和皮肤。倾倒分子筛的时候，必须穿戴护眼罩、防尘面具、手套、安全鞋和全身防护服。
4．在清除所有的分子筛以后，在进入容器前，请：
(a) 将氮管道断开连接，在安全口安装挡板。所有连接到容器的管路必须安装挡板。
(b) 测试容器内空气，确保可以安全进入。确保气动机一直工作。绝不使用工厂用压缩空气进行空气
净化。
(c) 进入容器的工人必须佩带安全绳。该工人须佩带安全带和安全绳防止从进出容器的楼梯上坠落。如
果没有防护好，里面的工人可以被安全绳拉出来。
(d) 安排两个受过正规训练的工作搭档在容器外。该工作搭档必须不时地观察里面的工人的作业。该
工作搭档须控制好安全绳防止里面的工人从进出的楼梯上坠落。如果没有防护好，外面的工作搭档可以用安全绳将里面的工人拉出来。
总之，如果我们遵循正确的预防方式，在工作中，分子筛能得到安全控制和操作。如果对于分子筛吸附系统的安全有疑虑，请联系上海环球分子筛有限公司。

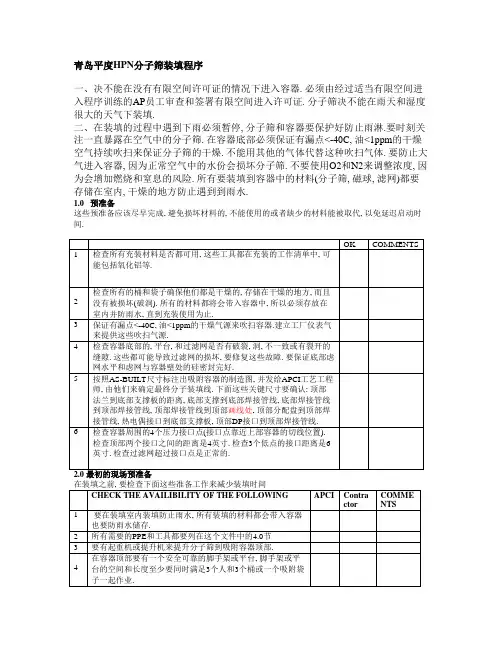

青岛平度HPN分子筛装填程序 一、决不能在没有有限空间许可证的情况下进入容器. 必须由经过适当有限空间进入程序训练的AP员工审查和签署有限空间进入许可证. 分子筛决不能在雨天和湿度很大的天气下装填. 二、在装填的过程中遇到下雨必须暂停, 分子筛和容器要保护好防止雨淋.要时刻关注一直暴露在空气中的分子筛. 在容器底部必须保证有漏点<-40C, 油<1ppm的干燥空气持续吹扫来保证分子筛的干燥. 不能用其他的气体代替这种吹扫气体. 要防止大气进入容器, 因为正常空气中的水份会损坏分子筛. 不要使用O2和N2来调整浓度, 因为会增加燃烧和窒息的风险. 所有要装填到容器中的材料(分子筛, 磁球, 滤网)都要存储在室内, 干燥的地方防止遇到到雨水. 1.0 预准备 这些预准备应该尽早完成, 避免损坏材料的, 不能使用的或者缺少的材料能被取代, 以免延迟启动时间.
●所有疑问或问题都要汇报给项目工程师 ●分子筛不允许接触潮湿的空气. 当法兰打开后都要一直保证最小的开口, 或者用一个塑料夹 板盖子盖子装填口处. ●当分子筛不装填时, 不能让容器打开超过15min. 如果装填要停止较长一段时间, 要运来法兰 完全密封装填口和用塑料完全盖住装填口法兰以下. 如果法兰无法用, 可是使用夹板盖住装填口, 并用塑料盖到装填口以下法兰为止. ●分子筛桶可能处于带压或者真空状态. 打开分子筛桶之前, 要拿掉盖子上的塞子来泄压, 或者 在盖子上钻一个1/4”的洞. 每个桶应该在装填前打开. 如果装填被暂时超过15min, 所有打开的桶都要重新密封起来.
4.0. 装填设备4.1. PPE:
山东金泰生物工程有限公司验证管理文件编号：V00P005 题目：分子筛层析系统清洁方法验证方案 版本号：01 版 共3 页，第1 页 生效日期：年月日 起草： 日期： 一审： 日期： 二审： 日期： 批准： 日期： 1验证范围 分子筛S-200 层析柱、泵管、检测器管路及吸收池所组成的系统的清洁 2验证目的确保分子筛层析系统的清洁方法有效可行，确保纯化过程中不受外来污染。 3验证合格标准 3.1在0.02AUFS、280nm 时，基线平稳没有大的波动 3.2pH 应与S-200 洗脱缓冲液的pH 相同，即为pH=6.8±0.1 3.3内毒素的含量w 2 EU/mL 4验证步骤 4.1分子筛层析系统清洁方法流程 配制O.IMNaOH无热原缓冲液T通过泵冲洗柱子1-2个柱体积宀配制pH6.8 S-200缓冲液宀平衡柱子1-2 个柱体积 4.2验证所用相关文件序号 题目编号 1
细菌内毒素检查法 Q00E008 2 pH 计操作规程 P00D006 3 分子筛层析缓冲液配制操作规程 P01R012 4 分子筛层析系统操作规程 P00D016 5 重组人白介素-2 分子筛层析岗位操作法 P01M006 4.3程序 4.3.1S-200 纯化后，用0.1MNaOH 溶液冲柱子1-2个体积。 4.3.2灵敏度为0.02AUFS 时，半小时基线平稳无大的波动。 4.3.3根据pH 测定法，检测器端测得洗脱液出液的pH=6.8± 0.1. 4.3.4根据内毒素测定法，内毒素含量w 2EU/mL. 5再验证 连续三次按上述验证步骤检验清洁方法，做好记录，在以后生产过程中每年验证一次。清洁方法验证记录

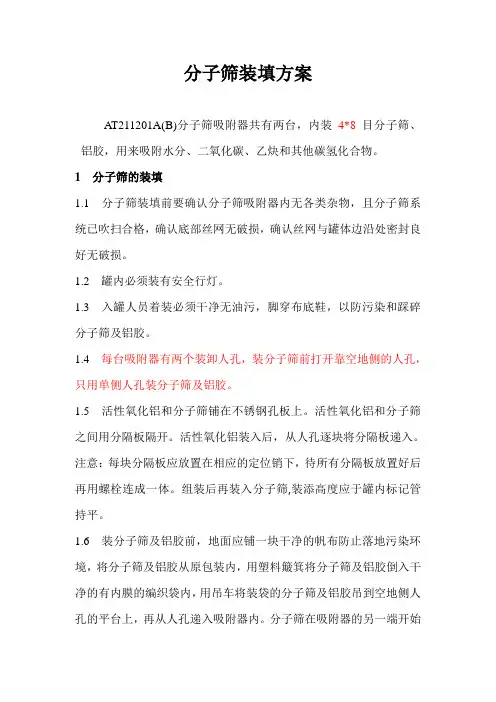

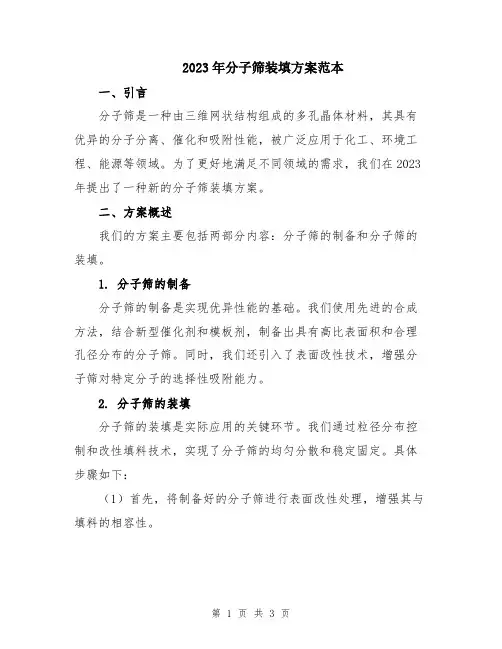

分子筛装填方案 AT211201A(B)分子筛吸附器共有两台，内装4*8目分子筛、铝胶，用来吸附水分、二氧化碳、乙炔和其他碳氢化合物。 1 分子筛的装填 1.1 分子筛装填前要确认分子筛吸附器内无各类杂物，且分子筛系统已吹扫合格，确认底部丝网无破损，确认丝网与罐体边沿处密封良好无破损。 1.2 罐内必须装有安全行灯。 1.3 入罐人员着装必须干净无油污，脚穿布底鞋，以防污染和踩碎分子筛及铝胶。 1.4 每台吸附器有两个装卸人孔，装分子筛前打开靠空地侧的人孔，只用单侧人孔装分子筛及铝胶。 1.5 活性氧化铝和分子筛铺在不锈钢孔板上。活性氧化铝和分子筛之间用分隔板隔开。活性氧化铝装入后，从人孔逐块将分隔板递入。注意：每块分隔板应放置在相应的定位销下，待所有分隔板放置好后再用螺栓连成一体。组装后再装入分子筛,装添高度应于罐内标记管持平。 1.6 装分子筛及铝胶前，地面应铺一块干净的帆布防止落地污染环境，将分子筛及铝胶从原包装内，用塑料簸箕将分子筛及铝胶倒入干净的有内膜的编织袋内，用吊车将装袋的分子筛及铝胶吊到空地侧人孔的平台上，再从人孔递入吸附器内。分子筛在吸附器的另一端开始
装填，先装填到规定高度，再由内往外装填。捆扎编制袋的绳子严禁留在罐内。 1.7 两台吸附器分两组分别同时进行装填，每组需12人（罐内2人，罐外平台3人，每30分钟更换）。，另外装袋及装运7人 1.8 运来的分子筛是装在钢制的桶内的，桶内充有保护气体，开桶前先要将桶盖上的卸压盖打开，放出保护气体后方可将桶盖打开，以防桶盖飞出伤人。 2.工器具的准备 塑料簸箕5只，开通钳4把，耙子4个、钢制导槽2个 钢制吊具2个，8吨吊2辆，运输车1辆 作业人员防护用品：纱布口罩26只，布手套26付，防尘眼镜6个，布鞋6双，毛巾26条，编织袋200条，捆扎绳100m 3.注意事项 作业安排在晴天进行，雨天禁止作业。 a)搬运分子筛及铝胶时必须小心轻放，袋上严禁站人，以免分子 筛破碎。 b)平台上作业人员要注意作业安全，作业时使用安全带。 c)吸附器内作业人员要作好防尘保护。 d)吊车作业时要注意防止碰上管线和设备。吊车下严禁站人。
2＃万制氧机组1＃纯化系统分子筛更换方案 编制： 校核： 审核： 批准：
2＃万制氧机组1＃纯化系统 分子筛更换方案 一、目的 2＃万制氧机组1＃纯化系统分子筛因失效，需整体更换。为确 保更换作业安全、有序。特制定本方案。 二、组织机构 组长: 龙琦琳 副组长: 曾自贤汪洪 项目主体责任人: 刘松龙 监管责任人:安全: 陈泳江 质量: 刘晟 技术措施责任人: 谢朝辉 内件安装负责人: 修造公司 作业程序管控责任人: 蔡建斌 协调责任人: 王少林刘波 三、基本情况 1.吸附器 名称型号规格填装量Kg 填充高度mm 单桶重量Kg 1/6"条形11000/只900 分子筛UOP13X-XA PG
活性氧化铝 WHA-103 ￠3-5 6000 420 惰性氧化铝100 吸附器￠3500mm，长5954mm，为卧式容器，外包绝热层，左封头在其中上部设有人孔(￠500)mm，右封头在其中上、下部各设有人孔，上部供装卸分子筛和氧化铝用，下部人孔供检查用。13X-APG分子筛装填高度为900毫米,其下层装填420mm活性氧化铝和100mm惰性氧化铝。一定高度的吸附床是由支承栅架承托的，支承栅架是由工字钢、格栅和不锈钢孔板组成。分子筛和氧化铝之间用分隔板隔开。筒壁上钢管用作分子筛高度标记线。 吸附剂填装方法：先装好惰性氧化铝，铺上叠加的丝网，并在两封头处固定后装活性氧化铝（注意保证活性氧化铝420mm总床高，不可低于要求）。然后将分隔板逐块从人孔递入，待所有分隔板放置好后再用螺栓连成一体，保证分隔板贴实平放在氧化铝上。装好后，再装入13X-APG分子筛到规定高度，床面需与筒壁上的标记管持平，注意床面平整，不得有凹坑。 在污氮气进口处设有上分布器，其作用是给再生污氮气以阻力，使其分配均匀，并挡住工作过程中分子筛可能产生的粉末，使其不能进入管路系统，起到内置过滤器的作用。 为了改善空气流的均匀性，在空气进口处设有下分布器，该分布器为圆筒上开孔。并在其进口留有出水孔，防止再生解析水分积聚。
目录 1、工程概况 (1) 2、编制依据 (1) 3、施工前期准备 (1) 4、主要施工程序 (11) 5、施工方法及措施 (13) 6、施工劳动力计划 (24) 7、施工进度计划 (25)
1.工程概况 1.1工程地点、名称及单位： 1.1.1工程地点：广东省惠州市大亚湾经济技术开发区 1.1.2工程名称：中海油惠州1200万吨/年炼油项目80万吨/年芳烃联合装置 1.1.3建设单位：中海石油炼化有限责任公司惠州分公司 1.1.4监理单位：北京华旭工程建设监理事务所 1.1.5设计单位：中国石化集团洛阳石油化工工程公司 1.1.6施工单位：中国化学工程第三建设公司 1.2本项目工程特点: 中国化学工程第三建设公司负责芳烃联合装置吸附塔C-601A/B支梁、塔盘板及分子筛等现场安装。 吸附塔是芳烃装置的核心设备，所有检查和确认工作都由Axens公司控制。而塔内件安装和分子筛装填是确保工艺质量，保证生产性能的关键步骤，为此必须精心组织，精心施工， 2.编制依据 2.1施工图纸: 设计院提供的设备制造图 2.2Axens公司提供的吸附塔安装建议书及相关图纸 2.3 《石油化工施工安全规程》 SH3505-1999 2.4中海油设备安装技术要求（CHRP-000-QA-QM-0038） 3.施工前准备 3.1熟悉图纸编写施工方案，对班组进行技术交底交底，并对作业人员进行专门培训。 3.2吸附塔周围场地功能区块划分，平整地面（搭设临时仓库及通行的路面须作水泥地坪），通畅排水（损毁的路面和水沟应予修复）。作业区域路面保洁，防止灰尘集聚。 3.3现场地面搭设分子筛仓库及塔梁、配管等临时棚，塔顶框架上搭设防雨棚。见下图 吸附塔周围场地功能区块划分图
空分岗位分子筛吸附器装填方案 编制：XXX 校核：XXX 会审：XXX 审核：XXX 审定：XXX 批准：XXX XXXX车间
空分岗位分子筛吸附器装填方案 1.编写依据： 集团KDON-40000/45850型空分设备使用维护说明书。 氧气及相关气体安全技术规程。 开空提供相关分子筛、铝胶样本。 2.技术要求： 吸附剂种类、数量及装填高度 按下面标出的层数、吸附剂类型、高度进行装填。 装填之前检查吸附剂状况和外观。出现如下情况者，不允许装填，并及时汇报车间。 表面有油或油脂、水。 许多吸附剂颗粒已经破损，含有大量粉末、碎块。 无光泽或颗粒不规则，色泽有黄、红、黑色色斑。 夹杂砂、纸、塑料等杂质。 通过V1222、V1223接临时管线向吸附器内通入干燥的仪表空气，
分子筛吸附器远传压力表投用，控制容器内保持微正压。 3.装填前的准备工作： 现场清理干净，拆除防碍吊装的脚手架及临时管线。 在分子筛两个装填口处搭建装填平台，平台上有防雨措施，搭好帆布棚子。平台应固定牢固并有护栏，在装填口处安装与吊斗连接的短管，短管要求固定牢固。短管在容器内部连接帆布软管，直径180mm。 准备好吊装器具，2台吊车、2台叉车现场待命，吸附器南北各一台。准备好现场过筛平台。 准备好各种工器具和防护用品。（附表） 准备好各类装填用表格，办理好进塔入罐相关票证。 接好临时仪表空气管线。 冷箱外管道吹扫干净，分子筛控制程序、阀门调试完毕。 因吸附器出口膨胀节需更换，分子筛装填工作应在膨胀节割除，并且与容器隔离后进行。 4.装填过程： 冷箱外装置吹扫合格，打开吸附器人孔和装填口，用粉笔在吸附器内画好每层的装填高度线，同一水平面上其高度差不得大于25mm。从人孔进入检查吸附器内格栅、丝网固定是否牢固。 装填前吸附剂的准备： 吸附剂分类堆放在室内，在桶上标注编号并登记在表格上，如发现异常要分类堆放并汇报车间。用叉车将吸附剂桶运至过筛平台，

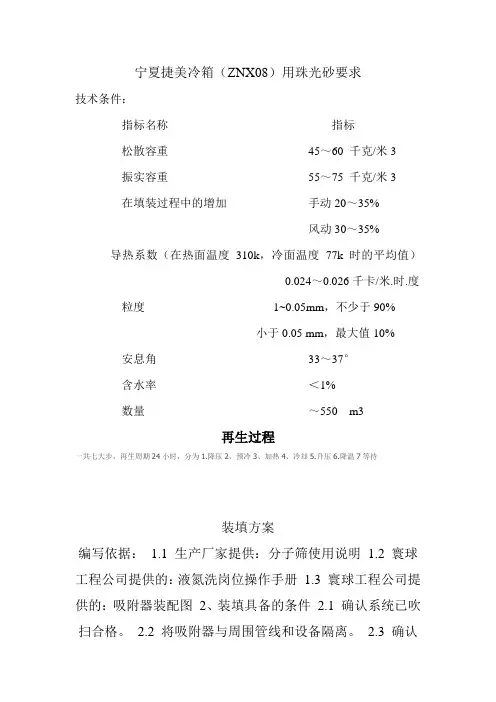

宁夏捷美冷箱（ZNX08）用珠光砂要求 技术条件： 指标名称指标 松散容重45～60 千克/米3 振实容重55～75 千克/米3 在填装过程中的增加手动20～35% 风动30～35% 导热系数（在热面温度310k，冷面温度77k时的平均值） 0.024～0.026千卡/米.时.度 粒度1~0.05mm，不少于90% 小于0.05 mm，最大值10% 安息角33～37° 含水率＜1% 数量～550 m3 再生过程 一共七大步，再生周期24小时，分为1.降压2、预冷3、加热4、冷却5.升压6.降温7等待 装填方案 编写依据：1.1 生产厂家提供：分子筛使用说明 1.2 寰球工程公司提供的：液氮洗岗位操作手册 1.3 寰球工程公司提供的：吸附器装配图2、装填具备的条件 2.1 确认系统已吹扫合格。 2.2 将吸附器与周围管线和设备隔离。 2.3 确认
