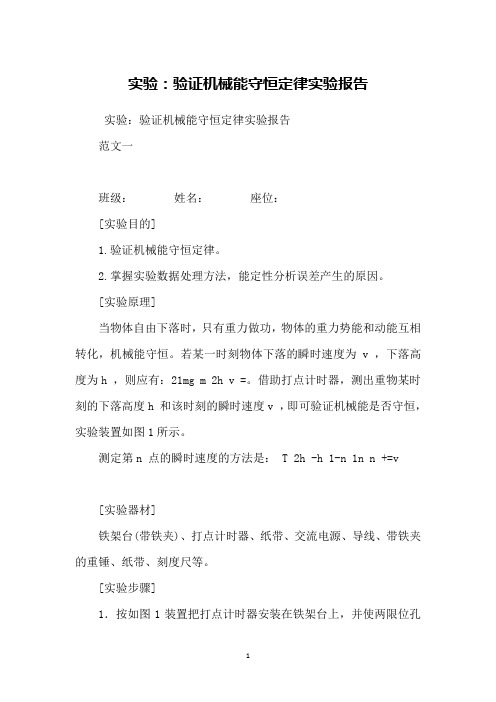

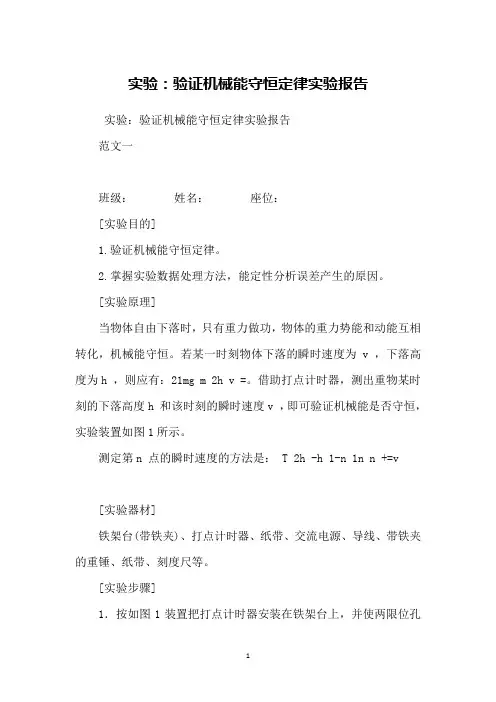

验证机械能守恒定律
[实验目的]
验证机械能守恒定律。 [实验原理]
当物体自由下落时，只有重力做功，物体的重力势能和动能互相转化，机械能守恒。若某一时刻物体下落的瞬时速度为v ，下落高度为h ，则应有：2
1mg m 2
h v =
。借助打点计时器，测出重物某时刻的下落高度h 和该时刻的瞬时速度v ，即可验证机械能是否守恒，实验装置如图1所示。
测定第n 点的瞬时速度的方法是： T 2h -h 1
-n 1n n ?=
+v
[实验器材]
铁架台(带铁夹)、打点计时器、学生电源、导线、带铁夹的重锤、纸带、米尺。 [实验步骤]
1．按如图装置把打点计时器安装在铁架台上，用导线把打点计时器与学生电源连接好。
2．把纸带的一端在重锤上用夹子固定好，另一端穿过计时器限位孔，用手竖直提起纸带使重锤停靠在打点计时器附近。
3．接通电源，松开纸带，让重锤自由下落。 4．重复几次，得到3～5条打好点的纸带。
5．在打好点的纸带中挑选第一、二两点间的距离接近2mm ，且点迹清晰的一条纸带，
在起始点标上0，以后各依次标上1，2，3……，用刻度尺测出对应下落高度h 1、h 2、h 3……。
6．应用公式T
2h -h 1
-n 1n n ?=
+v 计算各点对应的即时速度v 1、v 2、v 3……。
7．计算各点对应的势能减少量mgh n 和动能的增加量 mv n 2
/2,进行比较。 [注意事项] 图1
图2
1、打点计时器的两限位孔必须在同一竖直线上，以减少摩擦阻力。
2、实验时，需保持提纸带的手不动，待接通电源，让打点计时器工作正常后再松开纸带让重锤下落，以保证第一个点是一个清晰的点.
3、选用纸带时应尽量挑选第一、二点间接运2 mm的纸带.
4、打点计时器必须接50 Hz交流低压电源.
5、测量下落高度时，必须从起始点算起，不能搞错，为了减小测量h值的相对误差，选取的各个计数点要离起始点远一些，纸带也不易过长，有效长度可在60 cm—80 cm之内.
6、实际上重物和纸带下落过中要克服阻力做功，所以动能的增加量要小于势能的减少量。
[数据处理]
连续打两点的时间间隔T＝ｓ
[误差分析]：
[结论]：
例1．在“验证机械能守恒定律”的实验中，需要直接测量的物理量是
A．质量B．下落高度C．下落时间D．瞬时速度
例1、在“验证机械能守恒定律”的实验中，已知打点计时器所用电源的频率为50Hz，查得当地的重力加速度g=9．80m/s2。某同学选择了
一条理想的纸带，用刻度尺测量时计数点对应刻
度尺上的读数如图所示。图中O点是打点计时器
打出的第一个点，A、B、C、D分别是每打两个点取出的计数点。根据以上数据，可知重物由O点运动到B点时：
(1)重力势能的减少量为多少
(2)动能的增加量是多少
(3)根据计算的数据可得出什么结论产生误差的主要原因是什么
实验：验证机械能守恒定律 1．下列关于“验证机械能守恒定律”实验的实验误差的说法中，正确的是 ( ) A ．重物质量的称量不准会造成较大误差 B ．重物质量选用得大些，有利于减小误差 C ．重物质量选用得较小些，有利于减小误差 D ．纸带下落和打点不同步不会影响实验 2.用如图所示装置验证机械能守恒定律，由于电火花计时器两限位孔不在同一竖直线上，使纸带通过时受到较大的阻力，这样实验造成的结果是( ) A ．重力势能的减少量明显大于动能的增加量 B ．重力势能的减少量明显小于动能的增加量 C ．重力势能的减少量等于动能的增加量 D ．以上几种情况都有可能 3．有4条用打点计时器(所用交流电频率为50 Hz)打出的纸带A 、B 、C 、D ，其中一条是做“验证机械能守恒定律”实验时打出的。为找出该纸带，某同学在每条纸带上取了点迹清晰的、连续的4个点，用刻度尺测出相邻两个点间距离依次为s 1、s 2、s 3。请你根据下列s 1、s 2、s 3的测量结果确定该纸带为(已知当地的重力加速度为9.791 m/s 2) ( ) A ．61.0 mm 65.8 mm 70.7 mm B ．41.2 mm 45.1 mm 53. 0mm C ．49.6 mm 53.5 mm 57.3 mm D ．60.5 mm 61.0 mm 60.6 mm
4．如图是用自由落体法验证机械能守恒定律时得到的一条纸带．有关尺寸在图中已注明．我们选中n 点来验证机械能守恒定律．下面举一些计算n 点速度的方法，其中正确的是( ) A ．n 点是第n 个点，则v n ＝gnT B ．n 点是第n 个点，则v n ＝g (n －1)T C ．v n ＝s n ＋s n ＋1 2T D ．v n ＝h n ＋1－h n －1 2T 5．某研究性学习小组在做“验证机械能守恒定律”的实验中，已知打点计时器所用电源的频率为50 Hz ，查得当地的重力加速度g ＝9.80 m/s 2。测得所用重物的质量为1.00 kg 。 (1)下面叙述中正确的是________。 A ．应该用天平称出重物的质量 B ．可选用点迹清晰，第一、二两点间的距离接近2 mm 的纸带来处理数据 C ．操作时应先松开纸带再通电 D ．打点计时器应接在电压为4～6 V 的交流电源上 (2)实验中甲、乙、丙三学生分别用同一装置得到三条点迹清晰的纸带，量出各纸带上第一、二两点间的距离分别为0.18 cm 、0.19 cm 、0.25 cm ，则可肯定________同学在操作上有错误，错误是________。若按实验要求正确地选出纸带进行测量，量得连续三点A 、B 、C 到第一个点O 间的距离分别为15.55 cm 、19.20 cm 和23.23 cm 。则当打点计时器打点B 时重物的瞬时速度v ＝________ m/s ；重物由O 到B 过程中，重力势能减少了________J ，动能增加了________J(保留3位有效数字)， 6．在“验证机械能守恒定律”的实验中，图(甲)是打点计时器打出的一条纸带，选取
