湖南铁道职业技术学院工艺装备课程设计
设计题目 __工艺装备课程设计
《工艺装备设计》课程设计
评阅书
机械制造与自动化专业__073__班，第__3__小组的课程设计《旋转套钻床夹具》、《液压缸体车床夹具》、《液压缸体铣或镗床夹具》已完成，组成文件如下：
1.说明书共 32 份
2.工艺文件共_ _份
3.图纸共 9 张
其中_ A3_号图纸 6 张
A4 号图纸 3 张
_ _号图纸张
指导老师签定___________
《工艺装备设计》课程设计任务书
一、设计课题名称：
二、指导老师：
三、设计要求
小组合作完成零件的工艺分析、夹具结构设计与相关计算；完成夹具总装配图、设计说明书各一份（每个小组完成钻、车、铣或镗夹具各一套，装订成一册）。
四、设计依据
1、零件图
2、设备参数
3、生产钢领
五、参考资料
1、肖继德主编《机床夹具设计》机械工业出版社
2、浦林祥主编《金属切削机床夹具设计手册》机械工业出版社
3、孟宪林主编《机床夹具图册》机械工业出版社
六、设计内容及工作量
（一）设计内容
1、分析产品零件的工艺性，画出产品零件图、工序图。
2、分析产品零件的装夹，确定定位与夹紧等工艺方案
3、计算定位误差
4、工件在夹具上加工的精度分析
5、设计整套夹具的结构方案，绘制夹具装配图及夹具零件图，（装配图应电脑绘图）
6、非标零件图的绘制
7、撰写课程设计的说明书。（应阐述整个设计内容，有关文字说明的计算，图文并茂，文字通畅）
（二）工作量
1、夹具装配图一份
2、夹具零件图一套
3、课程设计说明书一份
（三）设计进度
1、熟悉图纸查阅资料 0.5天
2、确定工艺方案及有关计算 1天
3、绘制夹具装配图、零件图 2.5天
4、撰写课程设计说明书 1天
七、说明书的格式和装订要求
（一）课程设计封面（全文统一格式）
（二）课程设计评定书（全文统一格式）（三）课程设计任务书（指导教师下发）（四）课程设计目录
（五）课程设计正文
（六）课程设计总结
（七）参考资料
（八）设计图纸
湖南铁道职业技术学院工艺装备课程设计
目录
前言 (1)
第1章机床夹具概述 (2)
第2章工件的定位及定位元件 (4)
2.1 工件在夹具中的定位 (4)
2.2 定位误差分析 (5)
第3章工件的夹紧和夹紧装置 (6)
3.1 夹紧装置的组成 (6)
3.2 夹紧力的确定 (6)
第4章夹具体及分度装置 (8)
4.1 夹具体 (8)
4.2 分度装置 (8)
第5章阀体零件工艺分析 (10)
5.1 零件的功用、材料和性能 (10)
5.2 形体分析 (10)
5.3 技术要求分析 (11)
5.4 零件的加工工艺性分析 (12)
5.5 安排加工工艺路线 (12)
第6章阀体零件的车床夹具设计 (14)
6.1 车床夹具的主要类型 (14)
6.2车床夹具的设计要点 (14)
6.3阀体零件的车床专用夹具的加工误差分析 (16)
6.4阀体零件的车床夹具的加工误差分析 (17)
第7章阀体零件的钻床夹具设计 (18)
7.1钻床夹具的主要类型 (18)
7.2钻模的设计要点 (19)
7.3阀体零件的钻床专用夹具的总体设计 (19)
参考文献 (22)
结束语 (23)
前言
这次课程设计是机械制造与自动化的一个十分重要的学习环节，是对入学以来所学的机械方面的知识进行了一次全面的检查、巩固和提高。这次课程设计是应用所学基础理论、专业知识与技能去分析和解决生产实际问题的一次综合训练。把所学的知识能够综合运用到实际零件的加工中。通过本次设计使我巩固了已学的知识，加深了印象，使自己能够运用所学的机械加工知识解决一些具体的问题。
此次课程设计涉及的知识面有夹具设计、零件安装、加工工艺、数值计算、刀具的性能、测量技术、CAD制图外还涉及到金属材料、公差配合及加工设备等多方面的知识。
通过这次课程设计我发现了自己还有许多知识还没有掌握牢固。但更多的是通过这次设计使我提高、巩固、扩大了自己所学到的理论知识与技能，提高自己设计计算、制图、编写技术文件的能力…学会正确使用技术资料、标准、手册等工具书?并在这次设计中培养了我对机械设计的独立工作能力、初步树立了正确的实际思想，掌握了一定的机械加工设计方法步骤和思路为以后的学习和设计工作打下了良好的基础。同时，也使我体会到了老师平时对我们的谆谆教导、用心良苦。
由于本人水平有限，设计还有许多不足之处，希望陈老师给予批评和指正！
毕业设计第五小组
第1章机床夹具概述
在对工件进行机械加工时，为了保证加工的要求，首先要使工件相对道具及机床有正确的位置，并使这个位置在加工过程中不因外力的影响而变动。因此，在进行机械加工前，先要将工件装夹好。
1．1机床夹具的组成
1、定位装置其作用是使工件在夹具中占据正确的位置。
2、夹紧装置其作用是将工件压紧夹牢，保证工件在加工过程中受到外力（切削力等）作用时不离开已经占据的正确的正确位置。
3、对刀或导向装置其作用是确定刀具相对定位元件的正确位置。
4、连接原件其作用是确定夹具在机床上的正确位置。
5、夹具体夹具体是机床夹具的基础件，通过它将夹具的所有元件连接成一个整体。
6、其他元件或装置是指家家具中因特殊需要而设置的元件或装置。根据加工需要，有些夹具上设置分度装置、靠模装置；为能方便、准确定位，常设置预定位装置；对于大型夹具，常设置吊装元件等。
以上各组成部分中，定位元件、夹紧装置和夹具体是机床夹具的基础组成部分。
1．2机床的分类
机床夹具种类繁多，可以从不同的角度对机床夹具进行分类。
1、按夹具的使用特点可分为：通用夹具，专用夹具，可调夹具，组合夹具，
拼装夹具。
2、按使用机床可分为：车床夹具，铣床夹具，钻床夹具，镗床夹具，齿轮
机床夹具，数控机床夹具，自动机床夹具，自动线随行夹具以及其他机
床夹具。
按夹紧的动力源可分为：手动夹具，气动夹具，液压夹具，气液增力夹具，电磁夹具以及真空夹具等。
1．3工件的装夹方法
工件装夹的方法有两种：
1、将工件直接装夹在机床的工作台或花盘上
2、将工件装夹在家具上
采用第一种方法装夹的效率低，一般要求先按图纸要求在工件的表面上划线，划出加工表面的尺寸和位置，装夹时，用划针或面分表找正后再夹紧。一般用于单件和小批生产。批量较大时，都采用夹具装夹工件。
采用夹具装夹工件有如下优点：
a、保证加工精度，稳定加工质量
b、缩短辅助时间，提高劳动生产率
c、扩大机床的使用范围，实现“一机多能”
d、改善工人的劳动条件，降低生产成本
第2章工件的定位及定位元件
2．1 工件在夹具中的定位
（1）工件的定位的基本原理
●六点定则
用合理分布的六个支承点限制工件的六个自由度，使工件在夹具中的位置完全确定，称为“六点定位原则”，简称“六点定则”。
六点定则是工件定位的基本法则，用于实际生产时，起支承点作用的是一定形状的几何体，这些用来限制工件自由度的几何体就是定位元件。
●限制工件自由度与加工要求的关系
工件定位时，影响加工要求的自由度必须限制；不影响加工要求的自由度，有时要限制，有时可不限制，视具体情况而定。习惯上，工件的六个自由度都限制了的定位称为完全定位，工件限制的自由度少于六个，但能保证加工要求的定位称为不完全定位。
在工件定位时，以下情况允许不完全定位：
a．加工通孔或通槽时，沿贯通轴的位置自由度可不限制。
b．毛坯（本工序加工前）是轴对称时，绕对称轴的角度自由度可不限制。
c．加工贯通的平面时，除可不限制沿两个贯通轴的位置自由度外，还可不限制绕垂直加工面的轴的角度自由度。
夹具上的定位元件重复限制工件的同一个或几个自由度的定位称为重复定位。重复定位分两种情况：当工件的一个或几个自由度被重复限制，并对加工产生有害影响的重复定位，称为不可用重复定位。它将造成工件定位不稳定，降低加工精度，使工件或定位元件产生变形，甚至无法安装和加工。因此，不可用重复定位是不允许的。当工件的一个或几个自由度被重复限制，但仍能满足加工要求，即不但不产生有害影响，反而可增强工件装夹刚度的定位，称为可用重复定位。在生产实际中，可用重复定位被大量采用。
基准、对定位元件的基本要求
a.定位基准的选择
定位基准的选择，应尽量使工件的定位基准与工序基准相重合；尽量用精基准作为定位基准；遵守基准统一原则；应使工件安装稳定，加工中所引起的变形最小；应使工件定位方便，夹紧可靠。
b.对定位元件的基本要求
足够的精度、足够的强度和刚度、耐磨性好、工艺性好、便于清理切削。
（2）工件定位方式及其定位元件
a.工件以平面定位。工件以平面作为定位基准时，所用定位元件一般可分为
主要支承和辅助支承。主要支承用来限制工件的自由度，具有独立定位的作用。辅助支承用来加强工件的支承刚性，不起限制工件自由度的作用。
b.工件以圆柱孔定位。工件以圆柱孔为定位基准，如套类、齿轮、拨叉等。
此种定位方式所用的定位元件有圆柱定位销、定位心轴和圆锥定位销等。
c.工件以外圆柱面定位。工件以外圆柱面定位时，常用的定位元件有：V形
块、定位套和半圆套。
2.2 定位误差的分析
造成定位误差的原因有两个：一是定位基准与工序基准不重合，由此产生基准不重合误差△b；二是定位基准与限制位基准不重合，由此产生基准位移误差△y 。
基准不重合误差△b是一批工件逐个在夹具上定位时，定位基准与工序基准不重合而造成的加工误差，其大小为定位尺寸的公差在加工尺寸方向上的投影。
基准位移误差△y是一批工件逐个在夹具上定位时，定位基准相对于限位基准的最大变化范围在加工尺寸方向上的投影。
第3章工件的夹紧和夹紧装置
3．1夹紧装置的组成
(1)夹紧装置的种类繁多，综合起来其结构均由两部分组成。
a.动力装置产生夹紧力。动力装置是产生原始作用力的装置。按夹紧
力的来源，夹紧分手动夹紧和机动夹紧。手动夹紧是靠人力；机
动夹紧是采用动力装置。常用的动力装置有液压装置、气动装置、
电磁装置、电动装置、气-液联动装置和真空装置等。
b.夹紧装置传递夹紧力。动力装置所产生的力或人力要正确地作用到
工件上，需有适当的传动机构。传递机构是把原动力传递给夹紧
装置。它由两种构件组成，一是接受原始作用力的构件，二是中
间传力机构。
(2)、夹紧装置的设计要求
夹紧装置的设计和选用是否正确，都保证工件的精度、提高生产率和减轻工人劳动强度有很大的影响。因此，夹紧装置应满足以下要求：
a.夹紧过程中，不能破坏工件在定位时所处的正确位置。
b.夹紧力的大小适当。保证工件在整个加工过程中的位置稳定不变，夹紧
可靠牢固，振动小，又不超出允许的变形。
c.夹紧装置的复杂程度应与工件的生产纲领相适应。工件生产批量越大，
越应设计较复杂、效率较高的夹紧装置。
d.具有良好的结构工艺性。力求简单，便于制造维修，操作安全方便，并
且省力。
3.2 夹紧力的确定
(1)夹紧力方向的确定
a.夹紧力应朝向主要的定位基面。
制造工艺学夹具课程设计《阀体专用夹具说明书》 姓名： 学号：0811112036 班级：08机电（1）班 指导老师：
目录 设计任务书 (2) 一．设计题目 (2) 二．零件图及加工工序分析 (2) 三．设计方案 (4) （1）夹具设计方案的讨论 (4) （2）夹具设计方案的比较 (4) 四．夹具零部件的结构选择 (6) （1）定位元件选择 (6) 1、孔定位元件选择 (6) 2、面定位元件选择 (6) （2）夹具其他元件的结构 (7) 五．定位误差的计算 (11) 六．夹紧力和力矩的计算及其校核 (12) 七.致谢 (15) 八.参考文献 (16) 九.附录 (17)
设计任务书一、设计题目 阀体专用夹具设计。 二、零件图及加工工序分析 阀体零件图如图1所示： 图1 阀体零件图
钻直径为17毫米的孔的加工工序图如图2所示。 图2 工序图
三．设计方案 由图2工序图可知，阀体直径为17毫米的孔加工的方法为选用立式钻床Z525进行加工，为保证设计要求，并根据阀体的加工批量要求而知，应选用专用夹具。 （1）夹具设计方案的讨论 夹具结构方案(一) 1）工件定位方案及定位装置 定位方案：两面一孔定位，利用图2所示中零件的A面和D面及C孔定位，A 面用大的平面限制3个自由度，D面用固定销限制1个自由度，C孔用短圆柱心轴限制2个自由度，共限制6个自由度为全定位。 2）工件夹紧方案及夹紧装置 夹紧方案及装置：在夹具体上安装一根长轴，长轴两端分别车制螺纹，轴的一端用螺母锁紧在夹具体上，另一端穿过零件已加工好的水平内孔，也用螺母锁紧，因为在立式钻床上进行加工，轴所受的力以轴线垂直，所以要求轴具有足够的强度和刚度，防止因轴的刚度不够而影响孔的加工精度。 夹具结构方案（二） 1）工件定位方案及定位装置 定位方案：三面定位，即用图2所示A面，B面，D面定位。A面用大的平面限制3个自由度，B面用一条形支承板限制2个自由度，D面用固定销限制1个自由度，共限制6个自由度，为完全定位。 2）工件夹紧方案及夹紧装置 夹紧方案及装置：由零件图可以看出A面是一个正方形的板，所以在夹具体上安装两个螺钉压板夹紧机构，将零件通过夹紧机构夹紧在夹具体上。要求夹紧装置具有足够的强度，因此，夹紧装置应该用六角头压紧螺钉直接安装在夹具体上。 （2）方案比较： 方案（一）为完全定位，利用两面一孔定位，夹紧装置采用螺旋夹紧机构。从该工序的技术要求上，加工该孔的要求是保证该孔的轴线和水平孔轴线的垂直度要求，利用心轴定位能够很好的满足该技术要求，因为工件的定位孔与心轴为间隙配合，这在装夹工件时很方便，能够起到将工件快速装夹到正确的加工位置。从总体上看，该夹具的设计方案结构简单，也符合实际的操作。 方案（二）也为完全定位，利用三个面定位从而限制六个自由度。从夹具的
机电及自动化学院 《机械制造工艺学》课程设计说明书 设计题目：阀体零件工艺方案设计 姓名： 学号：0811112036 班级：机电（1）班 届别：2008 指导教师 2011 年 7月 目录(共12页) 一、零件的分析 (1)
（一）零件的作用……………………………………………………………………………… (1) （二）零件的工艺分析 (1) 二确定生产类型 (1) 三确定毛坯 (1) 四工艺规程设计 (2) （一）选择定位基准： (2) （二）制定工艺路线 (3) （三）选择加工设备和工艺设备 (8) （四）机械加工余量、工序尺寸及公差的确定 (9) （五）确定切削用量及时间定额 (9) 五余量表格 (10) 参考资料：《机械制造工艺设计手册》 《机械制造工艺学》 《机械加工余量手册》
《热加工工艺基础》 《金属工艺学实习教材》 《互换性与测量技术》 《机械制图》 一、零件的分析 （三）零件的作用 阀体，泵体等均属于箱体类零件。其主要作用是用于支承，包容，保护运动零件或其他零件。 本题目的阀体是球阀中的主体零件，它容纳阀芯，密封圈，阀杆，填料压紧套等零件。它的大致形状类似于三通管，左端方形凸缘上有直径为50，公差等级为11级的孔与阀盖配合，右端外螺纹作用连接管道，上部直径18H11孔与阀杆配合，从而起到调节流量的作用。 （四）零件的工艺分析 通过查找手册和热加工工艺基础课本，中碳铸钢ZG230-450具有良好的性能，适用于受力不大，要求韧性的零件制造，例如轴承盖，阀体等，所以零件材料选ZG230. 1：根据零件图分析，为了便于铸造，毛胚只铸造出水平方向的孔，竖直方向的孔用钻床加工，为了铸造效率，选择用金属型铸造。 2：因为水平方向的孔很多，且在同一中心线上，所以在加工时用水平方向的外圆做粗基准进行加工，则能够保证所有的孔同轴。 3：因为竖直方向的孔中心线跟水平方向的孔中心线有垂直度要求，所以应先对水平方向的孔加工，然后再加工竖直方向的孔。利用水平方向的外圆进行粗加工，然后以孔表面做精基准加工外圆；再用加工好的外圆面精加工孔。这样水平方向上才有足够的精度做基准。 4：孔表面粗糙度要求较高，所以都需精加工；与外零件配合的端面粗糙度也要求较高，所以都要精加工。 5螺纹加工为最后加工，这样便于装夹。 二确定生产类型 因为本次设计零件加工为大批量生产，所以初步确定工艺安排为：加工过程划分
课程设计说明书 课程名称：机械制造技术 题目：成批生产“阀体”零件机加工工艺规程及其钻夹具设计学院：机电学院教研室：机制 专业：机械设计制造及自动化 班级： 学号： 学生姓名： 起讫日期： 指导教师：职称： 分管主任： 审核日期：
目录 1设计任务书2222222222222222222222222222222222222222222222222221 1.1设计题目22222222222222222222222222222222222222222222222221 1.2设计任务22222222222222222222222222222222222222222222222221 1.3设计要求22222222222222222222222222222222222222222222222221 1.4设计零件图222222222222222222222222222222222222222222222222 2零件分析及毛坯设计22222222222222222222222222222222222222222224 2.1零件的功用222222222222222222222222222222222222222222222224 2.2零件的结构及技术要求分析2222222222222222222222222222222224 2.3零件的材料及毛坯设计22222222222222222222222222222222222225 3工艺规程设计22222222222222222222222222222222222222222222222226 3.1零件结构工艺性分析2222222222222222222222222222222222222226 3.2定位基准选择2222222222222222222222222222222222222222222226 3.3加工工艺方案分析222222222222222222222222222222222222222227 3.4关键工序设计2222222222222222222222222222222222222222222229 3.5切削用量、时间定额的计算2222222222222222222222222222222229 4夹具设计2222222222222222222222222222222222222222222222222222214 4.1指定工序的工艺分析2222222222222222222222222222222222222222222222214 4.2定位方案分析及定位元件选择22222222222222222222222222222222222222215 4.3定位误差的分析与夹紧力计算222222222222222222222222222222222222222215 4.4夹紧方案设计及夹紧机构2222222222222222222222222222222222222222222216 4.5夹紧结构及操作说明22222222222222222222222222222222222222222222222216 5设计小结2222222222222222222222222222222222222222222222222222216 6参考文献2222222222222222222222222222222222222222222222222222216
目录 前言 (2) 1. 阀体的工艺性分析 (3) 1. 1零件结构功用分析 (4) 1. 2形体分析 (4) 1. 3 技术要求分析 (5) 2. 零件的工艺设计 (5) 2.1零件生产纲领确定 (6) 2.2毛坯的结构确定 (6) 2.2.1毛坯的结构工艺要求 (6) 2.2.2毛坯类型 (7) 2.2.3毛坯余量确定 (7) 2.2.4毛坯－零件合图草图 (7) 2.3工艺设计原则 (8) 2.3.1 加工方法的选择 (8) 2.3.2 加工阶段的划分 (8) 2.3.2 工序的合理组合 (9) 3.制定工艺路线 (10) 3.1 工艺路线方案 (10) 3.2设备及其工艺装备确定 (11) 3.3 主要工序切削用量及工时计算 (11) 5. 夹具设计 (16) 5.1 车床夹具的主要类型 (16) 5.3 4×φ4的孔夹具 (17) 5.4 镗φ20孔夹具 (18) 5.5 夹具精度分析 (22) 总结 (23) 参考资料 (24)
前言 机械加工工艺是实现产品设计，保证产品质量，节约能源，降低消耗的重要手段。机械制造技术基础是以机械制造中的工艺问题为研究对象，实践性较强的一门学科，通过毕业设计，使我在下述各方面得到了锻炼： ⒈能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题，保证零件的加工质量。 ⒉提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效、省力、既经济合理又能保证加工质量的夹具的能力。 3.培养了一定的创新能力。 本毕业设计是研究阀体的加工工艺和夹具设计。首先通过对零件图的分析，了解工件的结构形式，明确了具体的技术要求，从而对工件各组成表面选择合适的加工方法。再拟订较为合理的工艺规程，充分体现质量、生产率和经济性的统一。 夹具除了夹紧、固定被加工零件外，还要求保证加工零件的位置精度、提高加工生产率。 由于个人能力有限，设计尚有许多不足之处，恳请各位老师给予指教，本人将表示真诚的感谢!
阀体零件机械制造工艺学课程设计说 明书
机电及自动化学院 《机械制造工艺学》课程设计说明书 设计题目：阀体零件工艺方案设计 姓名： 学号： 班级：机电（1）班 届别： 指导教师 年 7月 目录(共12页) 一、零件的分析 (1) （一）零件的作用 (1)
（二）零件的工艺分析 (1) 二确定生产类型 (1) 三确定毛坯 (1) 四工艺规程设计 (2) （一）选择定位基准： (2) （二）制定工艺路线 (3) （三）选择加工设备和工艺设备 (8) （四）机械加工余量、工序尺寸及公差的确定 (9) （五）确定切削用量及时间定额 (9) 五余量表格 (10) 参考资料：《机械制造工艺设计手册》 《机械制造工艺学》 《机械加工余量手册》 《热加工工艺基础》 《金属工艺学实习教材》 《互换性与测量技术》
《机械制图》 一、零件的分析 （三）零件的作用 阀体，泵体等均属于箱体类零件。其主要作用是用于支承，包容，保护运动零件或其它零件。 本题目的阀体是球阀中的主体零件，它容纳阀芯，密封圈，阀杆，填料压紧套等零件。它的大致形状类似于三通管，左端方形凸缘上有直径为50，公差等级为11级的孔与阀盖配合，右端外螺纹作用连接管道，上部直径18H11孔与阀杆配合，从而起到调节流量的作用。 （四）零件的工艺分析 经过查找手册和热加工工艺基础课本，中碳铸钢ZG230-450具有良好的性能，适用于受力不大，要求韧性的零件制造，例如轴承盖，阀体等，因此零件材料选ZG230. 1：根据零件图分析，为了便于铸造，毛胚只铸造出水平方向的孔，竖直方向的孔用钻床加工，为了铸造效率，选择用金属型铸造。 2：因为水平方向的孔很多，且在同一中心线上，因此在加工时用水平方向的外圆做粗基准进行加工，则能够保证所有的孔同轴。
《工艺装备设计》课程设计任务书 一、设计课题名称： 二、指导老师： 三、设计要求 小组合作完成零件的工艺分析、夹具结构设计与相关计算；完成夹具总装配图、设计说明书各一份 设计依据 1、零件图 2、设备参数 3、生产钢领 四、参考资料 1、肖继德主编《机床夹具设计》机械工业出版社 2、浦林祥主编《金属切削机床夹具设计手册》机械工业出版社 3、孟宪林主编《机床夹具图册》机械工业出版社 五、设计内容及工作量 （一）设计内容 1、分析产品零件的工艺性，画出产品零件图、工序图。 2、分析产品零件的装夹，确定定位与夹紧等工艺方案 3、计算定位误差 4、工件在夹具上加工的精度分析 5、设计整套夹具的结构方案，绘制夹具装配图及夹具零件图，（装配图应电脑绘图）
6、非标零件图的绘制 7、撰写课程设计的说明书。（应阐述整个设计内容，有关文字说明的计算，图文并茂，文字通畅） （二）工作量 1、夹具装配图一份 2、夹具零件图一套 3、课程设计说明书一份 （三）设计进度 1、熟悉图纸查阅资料 0.5天 2、确定工艺方案及有关计算 1天 3、绘制夹具装配图、零件图 2.5天 4、撰写课程设计说明书 1天 六、说明书的格式和装订要求 （一）课程设计封面（全文统一格式） （二）课程设计评定书（全文统一格式） （三）课程设计任务书（指导教师下发） （四）课程设计目录 （五）课程设计正文 （六）课程设计总结 （七）参考资料 （八）设计图纸
目录 前言 (1) 第1章机床夹具概述 (2) 第2章工件的定位及定位元件 (4) 2.1 工件在夹具中的定位 (4) 2.2 定位误差分析 (5) 第3章工件的夹紧和夹紧装置 (6) 3.1 夹紧装置的组成 (6) 3.2 夹紧力的确定 (6) 第4章夹具体及分度装置 (8) 4.1 夹具体 (8) 4.2 分度装置 (8) 第5章阀体零件工艺分析 (10) 5.1 零件的功用、材料和性能 (10) 5.2 形体分析 (10) 5.3 技术要求分析 (11) 5.4 零件的加工工艺性分析 (12) 5.5 安排加工工艺路线 (12) 第6章阀体零件的车床夹具设计 (14) 6.1 车床夹具的主要类型 (14) 6.2车床夹具的设计要点 (14) 6.3阀体零件的车床专用夹具的加工误差分析 (16) 6.4阀体零件的车床夹具的加工误差分析 (17) 第7章阀体零件的钻床夹具设计 (18) 7.1钻床夹具的主要类型 (18) 7.2钻模的设计要点 (19) 7.3阀体零件的钻床专用夹具的总体设计 (19) 参考文献 (22) 结束语 (23)
阀体零件机械加工工艺 及装备设计 集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
目录 第一章. 零件的工艺分析 (5) 零件的图样分析 (5) 第二章. 机械加工工艺规程设计 (6) 确定毛坯的制造形式 (6) 选择定位基准 (6) 阀体零件表面加工方法的选择 (6) 工艺路线的制定 (10) 机械加工余量、工序尺寸及毛坯尺寸的确定 (17) 确定切削用量及基本工时 (18) 2.6.1 镗孔夹具 (18) 2.6.2 钻孔夹具 (25) 编制工艺规程文件 (28) 第三章. 镗孔夹具设计 (28) 定位基准的选择 (28) 定位元件的设计 (29) 定位误差的分析与计算 (31) 夹紧装置设计 (31) 切削力及夹紧力的计算 (32) 车夹具设计及操作的简要说明 (34) 第四章. 钻孔夹具设计 (35) 定位基准的选择 (35) 定位元件的设计 (36) 定位误差的分析与计算 (36) 夹紧装置设计 (37) 切削力及夹紧力的计算 (37) 钻套及衬套导向件的设计 (39) 钻夹具设计及操作的简要说明 (40)
总结 (41) 参考文献 (42) 致谢 (43) 附录1 阀体零件机械加工工艺过程卡片和两套关键工序的工序卡片
第一章零件的工艺分析 零件的图样分析 本次设计的题目是阀体零件的机械加工工艺及装备设计，阀体是在一定条件下，能使液压泵卸荷的阀。 图1-1 阀体零件图 图1-2 阀体零件三维图 第二章机械加工工艺规程设计 毛坯的制造形式的确定 由于该零件的材料为HT200，且零件的年产量为6000件，已达到大批生产的水平，因此生产类型为大批量生产，为使零件有较好的机械性能，保证零件加工余量等，故采用铸造毛坯。因为零件尺寸不大，形状结构比较复杂，所以我们采用铸造的形式来提高劳动生产率，降低成本。 选择定位基准 零件的机械加工工艺过程中，其中最关键的两道工序分别为钻4xM8的螺纹孔、镗Φ28mm和Φ30mm阶梯孔。在加工4xM8的螺纹孔时，根据定位基准的选择原则，选择30x30的凸台底面作为定位基准，并且通过心轴为主要定位元件和挡销来实现定位。实现对 4xM8孔的加工。 在镗Φ28mm和Φ30mm的阶梯孔时，选择一面两销进行定位，实现了完全定位。完成对阶梯孔的加工。 阀体零件表面加工方法的选择 任何复杂的表面都是由若干个简单的几何表面组合而成的，零件的加工实质上就是这些简单几何表面加工的组合。对于阀体零件各尺寸的精度等级要求及行为公差要求，具体加工方法如下表：
------------------------------------------装订线------------------------------------------ 综合课题说明书 题目传动系统测绘与分析 机电工程系机械设计专业04机43 班 完成人xx 学号xxxxxx 同组人xx、xxx…… 指导教师XX 完成日期200x 年x 月xx 日 XX机电工程学院
目录 课题任务书 (1) 一、减速器结构分析 (1) 1、分析传动系统的工作情况 (1) 2、分析减速器的结构 (2) 3、零件 (3) 二、传动系统运动分析计算 (7) 1、计算总传动比i；总效率 ；确定电机型号 (7) 2、计算各级传动比和效率 (9) 3、计算各轴的转速功率和转矩 (9) 三、工作能力分析计算 (10) 1、校核齿轮强度 (10) 2、轴的强度校核 (13) 3、滚动轴承校核 (17) 四、装备图设计 (18) 1、装备图的作用 (18) 2、减速器装备图的绘制 (19) 五、零件图设计 (22) 1、零件图的作用 (22) 2、零件图的内容及绘制 (22) 参考文献 (25)
04机电综合课题任务书 学号：xxx 姓名：xxx 指导教师：xx 同组姓名：xx、xxx、xxx、xx、xx 一、课题：机械传动系统与分析 二、目的 综合运用机械设计基础、机械制造基础的知识和绘图技能，完成传动装置的测绘与分析，通过这一过程全面了解一个机械产品所涉及的结构、强度、制造、装配以及表达等方面的知识，培养综合分析、实际解决工程问题的能力，培养团队协作精神。 三、已知条件 1．展开式二级齿轮减速器产品（有关参数见名牌） 2．工作机转矩：300N.m，不计工作机效率损失。 3．动力来源：电压为380V的三相交流电源；电动机输出功率 P=1.5kw。 4．工作情况：两班制，连续单向运行，载荷较平稳。 5．使用期：8年，每年按360天计。 6．检修间隔期：四年一次大修，二年一次中修，半年一次小修。 7．工作环境：室内常温，灰尘较大。 四、工作要求 1．每组拆卸一个减速器产品，测绘、分析后将零件装配复原，并使用传动系统能正常运转。 2．每组测绘全部非标准件草图（徒手绘制），并依据测量数据确定全部标准的型号。 3．每组一套三轴系装配图（每人一轴系）。 4．各人依据本组全部零件测绘结果用规尺绘制减速器装配图、低速级大齿轮和输出轴的零件工作图。 5．对传动系统进行结构分析、运动分析并确定电动机型号、工作能
目录 前言.......................................... 错误!未定义书签。 1. 阀体的工艺性分析............................... 错误!未定义书签。 1. 1零件结构功用分析............................. 错误!未定义书签。 1. 2形体分析..................................... 错误!未定义书签。 1. 3 技术要求分析................................. 错误!未定义书签。 2. 零件的工艺设计................................. 错误!未定义书签。 2.1零件生产纲领确定.............................. 错误!未定义书签。 2.2毛坯的结构确定................................ 错误!未定义书签。 2.2.1毛坯的结构工艺要求 ....................... 错误!未定义书签。 2.2.2毛坯类型 ................................. 错误!未定义书签。 2.2.3毛坯余量确定 ............................. 错误!未定义书签。 2.2.4毛坯－零件合图草图 ....................... 错误!未定义书签。 2.3工艺设计原则.................................. 错误!未定义书签。 2.3.1 加工方法的选择........................... 错误!未定义书签。 2.3.2 加工阶段的划分........................... 错误!未定义书签。 2.3.2 工序的合理组合........................... 错误!未定义书签。 3.制定工艺路线.................................... 错误!未定义书签。 3.1 工艺路线方案.................................. 错误!未定义书签。 3.2设备及其工艺装备确定.......................... 错误!未定义书签。 3.3 主要工序切削用量及工时计算.................... 错误!未定义书签。 5. 夹具设计....................................... 错误!未定义书签。
机械设计课程设计小结 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
课程设计是机械设计当中的一个非常重要的一环，本次课程设计时间一周略显得仓促一些。但是通过本次很充实的课程设计，从中得到的收获还是非常多的。这次的课程设计对于我来说有着深刻的意义。这种意义不光是我们组能够完成设计任务，更重要的是在这段时间内使我们深刻感受到设计工作的那份艰难。而这份艰难不仅仅体现在设计内容与过程中为了精益求精所付出的艰辛，更重要的是为每一个精细数字的付出!这次课程设计的题目是设计一个一级圆柱齿轮减速器，由于我们理论知识的不足，再加上平时没有什么设计经验，一开始的时候有些手忙脚乱，不知从何入手，很迷茫。不过在我们组员的共同努力下，和同学们之间的认真仔细的讨论之中，我们总算克服了种种难关，让每个数字都找到了自己的归宿。现在想想其实课程设计期间我们过得还蛮充实的，特别是大家在一起讨论，研究，专研的时候，那让我感觉到了集体的团结，团结的力量，力量的伟大。所有的成果不是属于个人的，而是集体，因为它凝聚了集体所有的精华。 在设计过程中，整个过程培养了我们综合运用机械设计课程及其他课程理论知识和利用生产时间知识来解决实际问题的能力，真正做到了学以致用。在此期间我们同学之间的那些辛酸，那些执着，那些付出。一路走来，我们伴着风雨，携手欢笑，共同面对机械设计课程设计当中遇到的困难，虽然我们做的还是不够完美，但是我们的团队一定很完美。 在这些过程当中我充分的认识到自己在知识理解和接受应用方面的不足，特别是自己对系统的自我学习能力的欠缺，将来一定要进一步加强。而今后的学习还要更加的努力。总之，本次课程设计不仅仅是对自己所学的知识的一次系统的总结与应用，还算是对自己体质的一次检验吧。
湖南铁道职业技术学院工艺装备课程设计 设计题目 __工艺装备课程设计 《工艺装备设计》课程设计 评阅书 机械制造与自动化专业__073__班，第__3__小组的课程设计《旋转套钻床夹具》、《液压缸体车床夹具》、《液压缸体铣或镗床夹具》已完成，组成文件如下： 1.说明书共 32 份 2.工艺文件共_ _份 3.图纸共 9 张 其中_ A3_号图纸 6 张 A4 号图纸 3 张 _ _号图纸张 指导老师签定___________ 《工艺装备设计》课程设计任务书 一、设计课题名称： 二、指导老师： 三、设计要求 小组合作完成零件的工艺分析、夹具结构设计与相关计算；完成夹具总装配图、设计说明书各一份（每个小组完成钻、车、铣或镗夹具各一套，装订成一册）。 四、设计依据 1、零件图 2、设备参数
3、生产钢领 五、参考资料 1、肖继德主编《机床夹具设计》机械工业出版社 2、浦林祥主编《金属切削机床夹具设计手册》机械工业出版社 3、孟宪林主编《机床夹具图册》机械工业出版社 六、设计内容及工作量 （一）设计内容 1、分析产品零件的工艺性，画出产品零件图、工序图。 2、分析产品零件的装夹，确定定位与夹紧等工艺方案 3、计算定位误差 4、工件在夹具上加工的精度分析 5、设计整套夹具的结构方案，绘制夹具装配图及夹具零件图，（装配图应电脑绘图） 6、非标零件图的绘制 7、撰写课程设计的说明书。（应阐述整个设计内容，有关文字说明的计算，图文并茂，文字通畅） （二）工作量 1、夹具装配图一份 2、夹具零件图一套 3、课程设计说明书一份 （三）设计进度 1、熟悉图纸查阅资料 0.5天
1引言 1.1 本课题的意义 机械工业是国民经济的基础产业，工艺是机械工业的基础工作。制造技术是一个永恒的主题，是设想、概念、科学、技术物化的基础与手段，是国家经济与国防的体现，也是国家国家工业化的关键。工业技术是制造技术的重要部分，也是最有活力的部分。产品从设计到现实必须通过加工才能完成，工艺是设计和制造的桥梁，设计的可能性往往受到工艺的制约，同样设计可以通过不同的工艺来实现，工艺不同，所需的加工设备工艺装备也就不同，其质量和生产也就有差别。 机床夹具是机械制造行业中不可或缺的重要工艺装备，可以保证机械加工质量，提高生产效率，降低生产成本，减轻劳动强度，实现生产过程自动化，使用专用夹具还可以改变原机床的用途和扩大机床的使用范围，所以夹具在机械加工中发挥着重要的作用，大量专用机床夹具的采用为大批量的生产提供了必要的条件。因此，好的夹具设计可以提高产品劳动生产率，保证和提高加工精度，降低生产成本等，还可以扩大机床的使用范围，从而使产品在保证精度的前提下提高效率、降低成本。当今激烈的市场竞争和企业信息化的要求,企业对夹具的设计及制造提出了更高的要求。所以对机械的加工工艺及夹具设计具有十分重要的意义。 本次设计主要是阀体加工工艺和钻模的设计，从实际生产要求出发，突出实际应用，并以相关理论知识为纽带，紧密联系生产具有很强的实用性。 1.2 我国机械工艺发展现状 我国的现代制造技术主要沿着“广义制造”（或称“大制造”）的方向发展，具体的发展方向可以归纳为4 个方面和多个大项目。这4 个方面体现为现代设计的技术、现代成形和改性的技术、现代加工的技术、制造系统和管理的技术，大项目则包括反求分层制造技术、微纳米技术、中尺度制造技术、极限制造技术、高速加工技术、表面工程技术、质量控制工程、虚拟制造、智能制造、协同制造、绿色制造和共生制造等。当前，我国工艺发展的重点是并行设计、创新设计、改性技术与现代成形、材料成形过程仿真和优化等。
机械制造工艺学课程设计“容积式压缩机阀体”零件的机械加工工艺规程 原始资料：该零件图样，Q=8000台/年 设计: 黄强斌2009092515 院系：机械电器工程学院09机制01班 指导老师：曾海峰 2012年9月5日
目录 序言 (2) 一．零件的工艺分析及生产类型的确定 (2) 1.零件的作用 (2) 2.零件的工艺分析 (3) 3.零件的生产类型 (3) 二.选择毛坯，确定毛坯尺寸，设计毛坯图 (4) 1.选择毛坯 (4) 2.确定机械加工余量、毛坯尺寸、公差 (4) 3.设计毛坯图 (6) 三.选择加工方法，制定工艺路线 (6) 1.定位基准选择 (7) 2.零件表面加工方法的选择 (7) 3.制定工艺路线 (8) 四.工序设计 (9) 1.选择加工设备和工艺装备 (9) 2.确定工序尺寸 (11) 五.确定切削用量及基本时间 (12) 1.工序Ⅰ切削用量及基本时间的确定 (12) 2、工序Ⅷ切削用量及基本时间的确定 (14) 六．参考文献 (15)
序言 机械制造技术基础课程设计是在学完了机械制造技术基础和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。 由于能力有限，经验不足，设计中还有许多不足之处，希望各位老师多加指教。 一．零件的工艺分析及生产类型的确定 1.零件的作用 题目所给定的零件是容积式压缩机的阀体，如图1所示。它是将阀内介质压缩，一端连接压缩活塞，一端与输出螺纹连接。通过阀体内的活塞的往复运动，压缩介质，产生压缩作用。

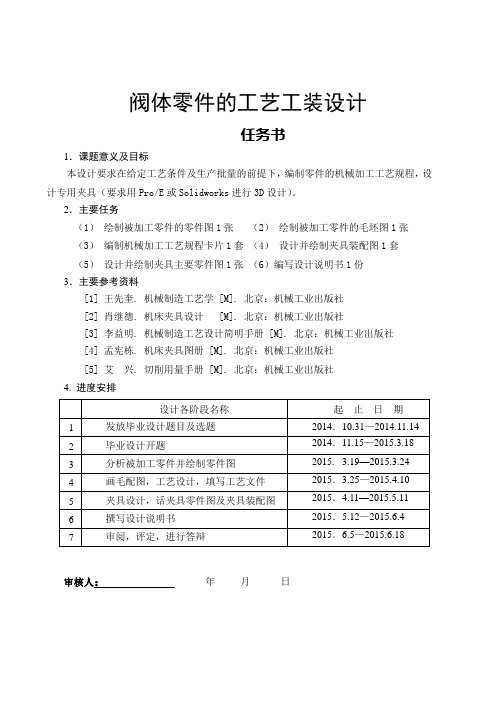

阀体零件的工艺工装设计 任务书 1．课题意义及目标 本设计要求在给定工艺条件及生产批量的前提下，编制零件的机械加工工艺规程，设计专用夹具（要求用Pro/E或Solidworks进行3D设计）。 2．主要任务 （1）绘制被加工零件的零件图1张（2）绘制被加工零件的毛坯图1张 （3）编制机械加工工艺规程卡片1套（4）设计并绘制夹具装配图1套 （5）设计并绘制夹具主要零件图1张（6）编写设计说明书1份 3．主要参考资料 [1] 王先奎. 机械制造工艺学 [M]. 北京：机械工业出版社 [2] 肖继德. 机床夹具设计 [M]. 北京：机械工业出版社 [3] 李益明. 机械制造工艺设计简明手册 [M]. 北京：机械工业出版社 [4] 孟宪栋. 机床夹具图册 [M]. 北京：机械工业出版社 [5] 艾兴. 切削用量手册 [M]. 北京：机械工业出版社 4. 进度安排 审核人：年月日
