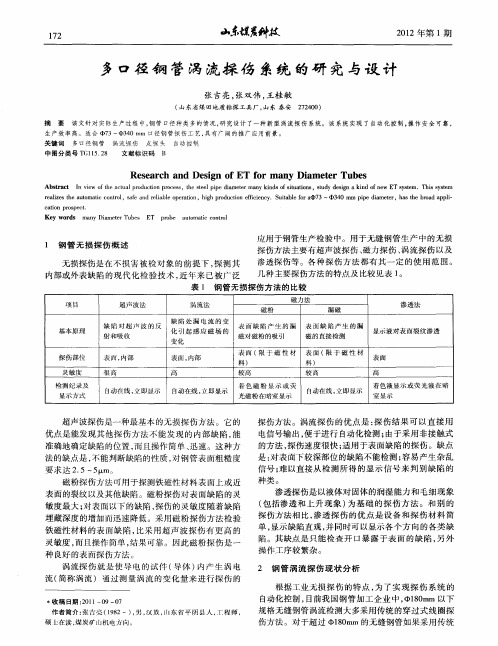

多口径钢管涡流探伤系统的研究与设计
张吉亮，张双伟，王桂敏
（山东省煤田地质钻探工具厂，山东泰安272400）
摘
要
该文针对实际生产过程中，钢管口径种类多的情况，研究设计了一种新型涡流探伤系统。该系统实现了自动化控制，操作安全可靠，生产效率高。适合Φ73 Φ340mm 口径钢管探伤工艺，具有广阔的推广应用前景。关键词
多口径钢管
涡流探伤
点探头
自动控制
中图分类号TG115．28
文献标识码
B
Research and Design of ET for many Diameter Tubes
Abstract
In view of the actual production process ，the steel pipe diameter many kinds of situations ，study design a kind of new ET system．This system
realizes the automatic control ，safe and reliable operation ，high production efficiency．Suitable for a Φ73 Φ340mm pipe diameter ，has the broad appli-cation prospect．Key words
many Diameter Tubes
ET
probe
automatic control
1钢管无损探伤概述
无损探伤是在不损害被检对象的前提下，探测其
内部或外表缺陷的现代化检验技术，近年来已被广泛
应用于钢管生产检验中。用于无缝钢管生产中的无损
探伤方法主要有超声波探伤、磁力探伤、涡流探伤以及渗透探伤等。各种探伤方法都有其一定的使用范围。几种主要探伤方法的特点及比较见表1。
表1钢管无损探伤方法的比较
项目
超声波法涡流法磁力法
磁粉
漏磁
渗透法
基本原理缺陷对超声波的反射和吸收缺陷处漏电流的变化引起感应磁场的变化表面缺陷产生的漏磁对磁粉的吸引表面缺陷产生的漏磁的直接检测显示液对表面裂纹渗透
探伤部位表面，内部表面，内部表面（限于磁性材料）表面（限于磁性材料）表面灵敏度很高
高
较高
较高
高
检测纪录及显示方式
自动在线，立即显示
自动在线，立即显示
着色磁粉显示或荧光磁粉在暗室显示
自动在线，立即显示
着色液显示或荧光液在暗室显示
超声波探伤是一种最基本的无损探伤方法。它的
优点是能发现其他探伤方法不能发现的内部缺陷，能准确地确定缺陷的位置
，而且操作简单、迅速。这种方法的缺点是，不能判断缺陷的性质，对钢管表面粗糙度要求达2．5 5μm 。
磁粉探伤方法可用于探测铁磁性材料表面上或近表面的裂纹以及其他缺陷。磁粉探伤对表面缺陷的灵敏度最大；对表面以下的缺陷，探伤的灵敏度随着缺陷埋藏深度的增加而迅速降低。采用磁粉探伤方法检验铁磁性材料的表面缺陷，比采用超声波探伤有更高的灵敏度，而且操作简单，结果可靠。因此磁粉探伤是一种良好的表面探伤方法。
涡流探伤就是使导电的试件（导体）内产生涡电流（简称涡流），通过测量涡流的变化量来进行探伤的
*收稿日期：2011－09－07
作者简介：张吉亮（1982－），男，汉族，山东省平阴县人，工程师，硕士在读，煤炭矿山机电方向。
探伤方法。涡流探伤的优点是：探伤结果可以直接用
电信号输出，便于进行自动化检测；由于采用非接触式的方法，探伤速度很快；适用于表面缺陷的探伤。缺点是：对表面下较深部位的缺陷不能检测；容易产生杂乱信号；难以直接从检测所得的显示信号来判别缺陷的种类。
渗透探伤是以液体对固体的润湿能力和毛细现象（包括渗透和上升现象）为基础的探伤方法。和别的探伤方法相比，渗透探伤的优点是设备和探伤材料简单，显示缺陷直观，并同时可以显示各个方向的各类缺陷。其缺点是只能检查开口暴露于表面的缺陷，另外操作工序较繁杂。2
钢管涡流探伤现状分析
根据工业无损探伤的特点，为了实现探伤系统的自动化控制，目前我国钢管加工企业中，Ф180mm 以下规格无缝钢管涡流检测大多采用传统的穿过式线圈探伤方法。对于超过Ф180mm 的无缝钢管如果采用传统
2
