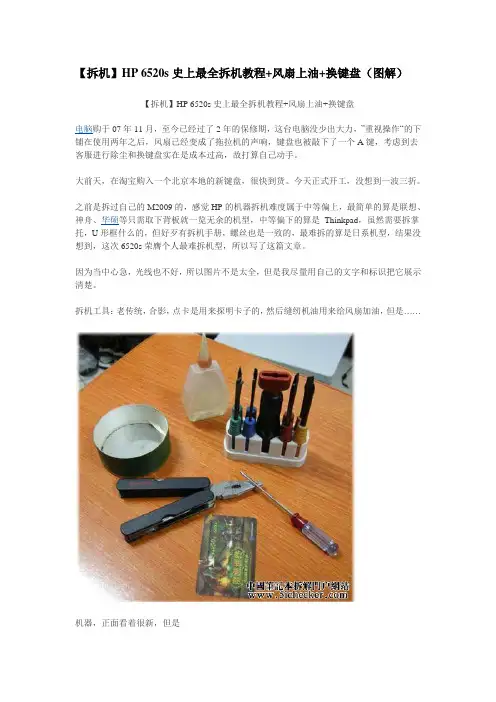

拆机】HP 6520s史上最全拆机教程+风扇上油+换键盘
拆机】HP 6520s史上最全拆机教程+风扇上油+换键盘
下铺的电脑购于07年11月，至今已经过了2年的保修期，这台电脑没少出大力，”重视操作“的下铺在使用两年之后，风扇已经变成了拖拉机的声响，键盘也被敲下了一个A键，考虑到去客服进行除尘和换键盘实在是成本过高，故打算自己动手。
大前天，在淘宝购入一个北京本地的新键盘，很快到货。今天正式开工，没想到一波三折。
之前是拆过自己的M2009的，感觉HP的机器拆机难度属于中等偏上，最简单的算是联想、神舟、华硕等只需取下背板就一览无余的机型，中等偏下的算是Thinkpad，虽然需要拆掌托，U形框什么的，但好歹有拆机手册，螺丝也是一致的，最难拆的算是日系机型，结果没想到，这次6520s荣膺个人最难拆机型，所以写了这篇文章。
因为当中心急，光线也不好，所以图片不是太全，但是我尽量用自己的文字和标识把它展示清楚。
拆机工具：老传统，合影，点卡是用来探明卡子的，然后缝纫机油用来给风扇加油，但是……
机器，正面看着很新，但是
键盘，购于淘宝
下面的全部解释都会围绕这张大图进行讲解，大家对号入座一看便知
首先第一步，大家一定记住，在拆机之前去用手摸一下暖气管等器物，放掉身上的静电，因为无视这一步在冬季拆机损坏硬件的数不胜数
然后给机器断电，同时拔去电源线以及电池，见图中绿色标注
取下所有的盖板，共有三个，分别是内存、硬盘和无线网卡，盖板上的螺丝可以留在上面，省的弄乱，螺丝共4颗，见图中大红色标注
拆下边框以及底壳和键盘的固定螺丝，这些螺丝规格一样，完全可以放在一起，见图中天蓝色标注，同时取下这些螺丝后，就可以无阻力拔下光驱
最后，取下3刻平面螺丝，这里大家都会郁闷，因为有两颗……是六角的……见图中橙色标注
下面是各仓特写：内存，共两个插槽，1颗螺丝，无暗藏螺丝
硬盘，共4颗螺丝，盖板两颗，固定硬盘一颗，这个极长极细，且上有一个弹簧，大家注意保存，同时在硬盘下还有一个银色的暗藏螺丝，全部见图，暗藏螺丝见箭头
无线网卡，共4颗螺丝，盖板一颗，固定无线网卡两颗，且转角处有一颗，无线网卡螺丝较小，上有两颗天线，暗藏的与主板有关，因为是后面才发现，图中只标出位置，图中蓝色那颗后来发现是固定散热器的，现在不用拆
光驱，取下螺丝，同时推动途中箭头所指的卡子，即搞定
这就是最关键的了……没想到HP阴到加入六角螺丝……直接耽搁很久，网上说可以用女友的夹子弄开，我们尝试了钳子……除了弄花没什么好处，只得加入了以下两个工具……
接下来是取下盖板，就是正面的那个涉及开关和无线网卡的东西，在前面已经取下了所有螺丝后，我们要做的是，撬！
很多帖子都建议从图中绿色圈处开始下手，实际观察很难完成，我个人认为最佳位置已用橙色标出
本部分设定了隐藏,您已回复过了,以下是隐藏的内容
接下来，反过来，去除电池处的卡子，下面是细节图
所有卡子的位置我标在下面这张图上了，相传有12个……
一定要小心，同以前的HP不同，6520s下面通过排线连接到了主板上，所以还不能马上取下，这里松下，
稍等
主攻键盘，键盘下面共有4个固定处，从上面新键盘图可以看出，建议大家从左上角或者右下角入手，会很紧，因为下面居然有两面胶………………拿起键盘，同样是有排线，两者方法相同，将黑色夹子上移即
可，同时取下两个盖板，后面就好办了……
到了机盖，一共需要拆掉6颗螺丝，音响两颗，屏轴两颗，固定腕托两颗，我在图中标出了，有一颗是对
称的，大家自己联想……
首先去掉两颗音响螺丝，拔下排线，可以拿掉了，图中天蓝色
本部分设定了隐藏,您已回复过了,以下是隐藏的内容
其次小心去掉两颗屏轴螺丝，拔去黑白两个屏线，同时把无线网卡的天线拔出，图中红色标出，完成后彻底移除显示屏，左侧屏轴是与天线环相连的，这里注意，而且屏轴螺丝都是最靠近机身内侧的。
再次去掉两个固定螺丝（图中草绿色），然后继续撬吧，腕托就下来了，最佳位置仍然在机器的边角处，顺着弄就行，卡子还是很结实的，注意下面，同样是有触控板的排线，小心小心
除了螺丝，这里线缆很麻烦，放张大图。右上角的是猫，左下角的是音响线，小心轻拔
拿下后彻底看见主板了，最让人崩溃的是，居然散热器还在下面，继续吧……拆掉主板共需三颗螺丝，图
中红色，同时去掉风扇的唯一一颗螺丝
这个时侯，注意要下主板了，关键是注意左下角的音频接口，建议大家往右上抽，同时左手推着VGA口，
使劲……
这个时侯就可以把主板拆下来了，翻转过后，散热器赫然眼前，一共需要拆掉六颗，四个CPU散热，2个
GPU
CPU
GPU
风扇是机器稳定的核心，也是主要的噪音源，没想到HP用了这么小的风扇，一个新的还要100多……
拆到这里的时候太激动了，忘了拍照了……找了个淘宝的图……
HP居然使用塑料铆钉，同LX的天逸F41天壤之别，既不能拆，拆开了还不能复原，但是建议大家还是建议大家掰开金属盖板，直接拿下风扇扇叶，往转子中加油
最后怎么复原？胶带即可
反向安装，大功告成
开机打游戏，温度明显降低
旧键盘的部件
6520s的模具同样服务了541等几代机型，希望能够为大家用上，同时申请精华。
原文作者CYfoxcat
鸿利在线出品Thinkpad x200拆机详解. 本文转载请注明出自鸿利在线（特别感谢会员：Thinkpadword 提供机器拆解） 上图：背部合计16颗螺丝，规格长度下面8有标注。
1.黄色圈-----屏轴螺丝 2.蓝色圈----硬盘螺丝 3.黑色圈----键盘螺丝 4.灰色圈----SIM卡插槽(X200内部有扩充模块插槽这个插槽也可插询盘，X200均预留了WWAN天线在屏里面） 5.绿色圈----掌托/U形框螺丝 6.红色方圈----排水槽（是防水泼而不是防水，想起有个客户向别人炫耀往键盘上倒水就想笑，大家还是别试验珍惜使用） 7.红色圈----内存盖螺丝，同X6系一样在背部加螺丝，比较方便，X200系列共2个内存插槽，内存盖子很容易拆下来，这里不详细描述（注：如果用户仅安装一支内存模块时，必须安装在左侧，而不可装在右侧，不然开机时会报错。）。 8.白色圈----硬盘螺丝以及白色圈螺丝除外规格都一样比较容易记，装的时候不容易装错。 有上面资料，大家自己加内存加硬盘，换内存换硬盘自己轻松搞定不求人。 --------------------------------------------------------------------------------- 上图拆掉键盘螺丝后，向上推键盘，当推开键盘与掌托有缝隙的时候，用镊子撬起键盘即可取下（键盘与主板连接排线用力拉即可取下，注意拉动方向不要撕裂排线） ----------------------------------------------------------------------------------
HP Compaq 6520s F0.D?BOIS??SLIC2.1?OEM Win7 ? HP Compaq 6520s?Win7??? ? ??кн ????ㄏ08 ? ?? н ? ? ? ? ??6520S ?KS261PA??? BOIS ??OEM Win7 ? ?? ? ? ? о 6520s? ??傼? 6520s? ? 亴?Vista Lunix???? ? Lunix?? ?? ??? Lunix ?? 哫???? ? ??SLIC ?? ? ???н? ??? ↓仈~ A? ??BOIS? ?а? ? ????н ?? ? ?? ? ?? ??Windows ? л? 1.л? SILC 2.1?BOIS?? ?BOIS? ? ? B? SLIC2.1? 1.л? ?? ?BOIS? ?
2. 3.? ???BOIS ????U ? ??DOS ?? ?? F10?? BOOT ??? ??僔? DOS C:\л? HP .EXE, ??? hp write slp on, ??? hp read slp ????āenable ā? SILC2.1? ? ? 4.????BOIS ? ? ??EVEREST Ultimate Edition ?? ??SILC ? 2.1?? SLIC_Dump_ToolKit
C ? ?OEM ??Windows ????? н? ?? ?SLIC2.1 OEM ?? ? ???Windows7? л Windows vista/XP ? ?? 1.л?HP OEM ???? ?? ? ? ? ? 2. OEM ???? ?.XRM?MS ? ?? ? D ??? л?? D:\xxxxx.xrm?ms ? ???? cmd ?? cmd ? к啐? ???? ???? ? ??л? āslmgr.vbs ?ilc D:\xxxxx.XRM?MS ā OEM ??? ?xxxxx.XRM?MS ? ?OEM ??? ??? OEM ??? ??л? āslmgr.vbs ?ipk XXXXX?XXXXX?XXXXX?XXXXX?XXXXX ā???XXXXX?XXXXX?XXXXX?XXXXX?XXXXX ?OEM ?? ? ? ? āOEM ??ā āOEM ?ā ? ?? ? 3. ā??ā?? āslmgr.vbs ?dlv ā ??????? ? ?? āslmgr.vbs ?xpr ā ? ??? ? ?? ? → ?
整机的功能大家一般只在乎CPU，主板，内存，硬盘，在意电源的不太多，但是随着配件的功耗越来越大，电源供应器扮演的角色就更重要了，下面的文章就要掀起电源供应器的神秘面纱，了解内部的组件种类及功能。常见的计算机用电源供应器的功能是将输入的交流市电(AC110V/220V)，经过隔离型交换式降压电路转换出各装置所需的各种低压直流电：3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V St andby(5VSB)。所以电源供应器内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。 电源转换流程为交流输入→EMI滤波电路→整流电路→功率因子修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出涟波，由电感及电容组成)电路→电源管理电路监控输出。 方块图如下图所示：
以下从交流输入端EMI滤波电路常见的组件开始介绍。交流电输入插座：
此为交流电从外部输入电源供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源供应器运作所产生的交换噪声经电力线往外散布干扰**用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让6 0Hz左右的波型通过。 上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。 目前使用12公分风扇的电源供应器内部空间都不太能塞下一体式EMI滤波器，所以大多采用照片左右两边的做法。
拆机工具：老传统，合影，点卡是用来探明卡子的，然后缝纫机油用来给风扇加油，但是…… 机器，正面看着很新，但是 键盘，购于淘宝
下面的全部解释都会围 绕这张大图进行讲解，大家对号入座一看便知 首先第一步，大家一定记住，在拆机之前去用手摸一下暖气管等器物，放掉身上的静电，因为无视 这一步在冬季拆机损坏硬件的数不胜数 然后给机器断电，同时拔去电源线以及电池，见图中绿色标注 取下所有的盖板，共有三个，分别是内存、硬盘和无线网卡，盖板上的螺丝可以留在上面，省的弄 乱，螺丝共4颗，见图中大红色标注 拆下边框以及底壳和键盘的固定螺丝，这些螺丝规格一样，完全可以放在一起，见图中天蓝色标注， 同时取下这些螺丝后，就可以无阻力拔下光驱 最后，取下3刻平面螺丝，这里大家都会郁闷，因为有两颗……是六角的……见图中橙色标注下面是各仓特写：内存，共两个插槽，1颗螺丝，无暗藏螺丝
硬盘，共4颗螺丝，盖板两颗，固定硬盘一颗，这个极长极细，且上有一个弹簧，大家注意保存，同时在硬盘下还有一个银色的暗藏螺丝，全部见图，暗藏螺丝见箭头 无线网卡，共4颗螺丝，盖板一颗，固定无线网卡两颗，且转角处有一颗，无线网卡螺丝较小，上有两颗天线，暗藏的与主板有关，因为是后面才发现，图中只标出位置，图中蓝色那颗后来发现是固 定散热器的，现在不用拆
光驱，取下螺丝，同时推动途中箭头所指的卡子，即搞定 这就是最关键的了……没想到HP阴到加入六角螺丝……直接耽搁很久，网上说可以用女友的夹子弄开，我们尝试了钳子……除了弄花没什么好处，只得加入了以下两个工具……
接下来是取下盖板，就是正面的那个涉及开关和无线网卡的东西，在前面已经取下了所有螺丝后，我们要做的是，撬！ 很多帖子都建议从图中绿色圈处开始下手，实际观察很难完成，我个人认为最佳位置已用橙色标出 本部分设定了隐藏,您已回复过了,以下是隐藏的内容
拆机】HP 6520s史上最全拆机教程+风扇上油+换键盘 拆机】HP 6520s史上最全拆机教程+风扇上油+换键盘 下铺的电脑购于07年11月，至今已经过了2年的保修期，这台电脑没少出大力，”重视操作“的下铺在使用两年之后，风扇已经变成了拖拉机的声响，键盘也被敲下了一个A键，考虑到去客服进行除尘和换键盘实在是成本过高，故打算自己动手。 大前天，在淘宝购入一个北京本地的新键盘，很快到货。今天正式开工，没想到一波三折。 之前是拆过自己的M2009的，感觉HP的机器拆机难度属于中等偏上，最简单的算是联想、神舟、华硕等只需取下背板就一览无余的机型，中等偏下的算是Thinkpad，虽然需要拆掌托，U形框什么的，但好歹有拆机手册，螺丝也是一致的，最难拆的算是日系机型，结果没想到，这次6520s荣膺个人最难拆机型，所以写了这篇文章。 因为当中心急，光线也不好，所以图片不是太全，但是我尽量用自己的文字和标识把它展示清楚。 拆机工具：老传统，合影，点卡是用来探明卡子的，然后缝纫机油用来给风扇加油，但是…… 机器，正面看着很新，但是
键盘，购于淘宝 下面的全部解释都会围绕这张大图进行讲解，大家对号入座一看便知
首先第一步，大家一定记住，在拆机之前去用手摸一下暖气管等器物，放掉身上的静电，因为无视这一步在冬季拆机损坏硬件的数不胜数 然后给机器断电，同时拔去电源线以及电池，见图中绿色标注 取下所有的盖板，共有三个，分别是内存、硬盘和无线网卡，盖板上的螺丝可以留在上面，省的弄乱，螺丝共4颗，见图中大红色标注 拆下边框以及底壳和键盘的固定螺丝，这些螺丝规格一样，完全可以放在一起，见图中天蓝色标注，同时取下这些螺丝后，就可以无阻力拔下光驱 最后，取下3刻平面螺丝，这里大家都会郁闷，因为有两颗……是六角的……见图中橙色标注 下面是各仓特写：内存，共两个插槽，1颗螺丝，无暗藏螺丝

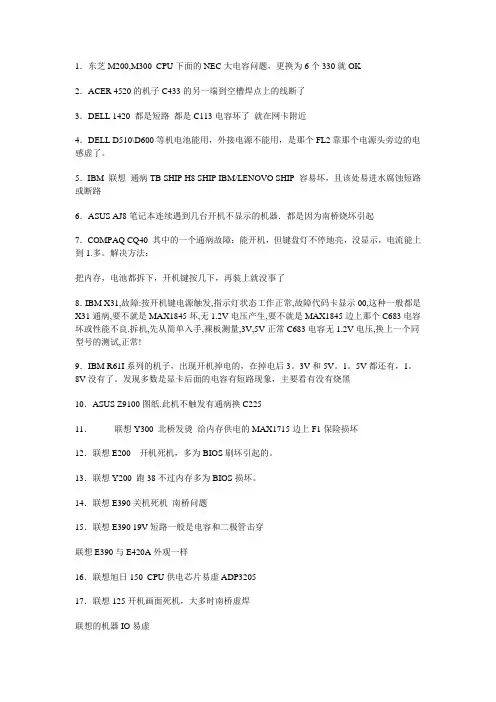

东芝M200,M300 CPU下面的NEC大电容问题，更换为6个330就OK了， acer 4520的机子C433的另一端到空槽焊点上的线断了 DELL1420都是短路都是C113电容坏了就在网卡附近 DELL D510\D600等机电池能用，外接电源不能用，是那个FL2靠那个电源头旁边的电感虚了。 IBM 联想通病TB SHIP H8 SHIP IBM/LENOVO SHIP 容易坏，且该处易进水腐蚀短路或断路 ASUS AJ8笔记本连续遇到几台开机不显示的机器．都是因为南桥烧坏引起的 COMPAQ CQ40其中的一个通病故障：能开机，但键盘灯不停地亮，没显示，电流能上到1.多。解决方法：把内存，电池都拆下，开机键按几下，再装上就没事了 IBM X31故障:按开机键电源触发,指示灯状态工作正常,故障代码卡显示00,这种一般都是 X31通病,要不就是MAX1845坏,无1.2V电压产生,要不就是MAX1845边上那个C683电容坏或性能不良.拆机,先从简单入手,裸板测量,3V,5V正常C683电容无1.2V电压,换上一个同型号的测试,正常系列的机子，出现开机掉电的，在掉电后3。3V和5V。1。5V都还有，1。8V没有了。发现多数是显卡后面的电容有短路现象，主要看有没有烧黑ASUA Z9100图纸.此机不触发有通病换c225 联想Y300 北桥发烫给内存供电的MAX1715边上F1保险损坏 联想E200 开机死机，多为BIOS刷坏引起的。 联想Y200 跑38不过内存多为BIOS损坏。 联想E390关机死机南桥问题 联想E390 19V短路一般是电容和二极管击穿 联想E390与E420A外观一样， 联想旭日150 CPU供电芯片易虚ADP3205 联想125开机画面死机，大多时南桥虚焊 联想的机器IO易虚 联想的内存接口易虚 联想的机器BIOS爱坏。 联想的机器电源口爱坏 HP的机器不用原装电源进系统后鼠标乱跑 康柏1700花屏，多会屏线损引起的。 康柏1800白屏，多为液晶屏的供电保险损坏引起。内存接接口易虚。 康柏N800V 自动重启多为散热引起。CPU风扇脏引起。 HP NX 6120、6130，进系统死机，压着可以用，加焊南桥，OK，（通病） HP DV4000不亮机，压南桥亮，重做，OK HPNC6000 不充电，测充电电感只有1V左右的电压，换MAX1772，故障依旧，发现MAX1772旁边的电阻R1065阻值为0.96千欧，换2欧电阻，OK。 HP DV2000不充电，查充电芯片MAX8725E工作条件，发现10脚无高电平，查电路得知为IO 控制，更换IO，OK HP V3000 北桥易虚。 HP NX5000供电芯片虚焊不开机维修一例------主板断线引起CPU供电没有 HP NC4010不充电标01C电阻损坏 HP NC4010加电掉电 CPU供电MOS管击穿 HP DV1000 PC8754V IO易虚，坏 HP DV2000,3000开机不显一般是显卡虚焊，农民工都知道。
