公路水泥混凝土路面设计
一、轴载换算
水泥混凝土路面结构设计以100KN的单轴 - 双轮组荷载作为标准轴载。不同轴轮型和轴载的作用次数，按下式换算为标准轴载的作用次数。
n 16 （1）；
i 3 0.43
（2）
N s N i P i 2.22 10 P i
i 100 i 1
i1.07 10 5 P
i 0.22
（3）；i 2.24 10 8 P
i 0.22
（4）
Ns—— 100KN的单轴 - 双轮组标准轴载的作用次数；
Pi ——单轴 - 单轮、单轴 - 双轮组或三轴 - 双轮组轴型i级轴载的总重（KN）；
——轴型和轴载级位数；
N
i ——各类轴型i 级轴载的作用次数；
i——轴 - 轮型系数，单轴 - 双轮组时，i =1；单轴 - 单轮时，按式（ 2）计算；双轴 - 双轮组时，按式（ 3）计算；三轴 - 双轮组时 , 按式（ 4) 计算。
轴载换算
车型P i(KN) N i (次/ P i
) 16
i
日) i N
i
(
100
小客车前轴16.5 665 2654 0 后轴23.0 1 2654 0
中客车前轴25.55 551 756 0.0001 SH130 后轴45.10 1 756 0.0022 大客车前轴28.70 524.2 1631 0.0018 CA50 后轴68.20 1 1631 3.5728 小货车前轴13.40 727.3 1625 0 BJ130 后轴27.40 1 1625 0
中货车前轴28.70 524.2 705 0.0008 CA50 后轴68.20 1 705 1.5443 中货车前轴23.70 569.1 531 0 EQ140 后轴69.20 1 531 1.4682
大货车前轴49.00 416.5 776 3.5695 JN150 后轴101.60 1 776 1000.37 特大车日野前轴50.20 412.1 756 5.0674 KB222 后轴104.30 1 756 1482.7595
拖挂车
前轴60.00 381.7 51 5.4918
100（3
五十铃后轴0 51 0
轴）
n
i N i ( P
i )16
N s 2503.8457
i 1 100
上表为双车道双向交通调查结果，取交通量年平均增长率为11.1 ％。小于 40KN的轴载可略去。调查分析双向交通的分布情况，选取交通量方向
分布系数，一般取0.5 ，车道数为 1，所以交通量车道分布系数取 1.0 。
Ns=∑0.5 ×1.0 ×2503.8457=1251.9228 次
查《公路水泥砼路面设计规范(JTG D40-2002) 》，此路面属重交通，设
计使用年限为20 年。由《公路水泥砼路面设计规范(JTG D40-2002) 》取轮迹横向分布系数为0.37 ，可计算得到设计年限内标准轴载累计作用次数N e 为：
N e
N s 1 1 365
=10980291.39 次
二、路面板厚度计算
设计道路路基为中湿状态，故按以下步骤进行路面板厚度计算
1、初拟路面结构
查《公路水泥砼路面设计规范(JTG D40-2002)》表 4.4.6 ，初拟普通水泥混泥土路面层厚度为h=0.24m, 基层选用水泥稳定碎石（水泥用量为5％），厚为 h1=0.20m。垫层选用厚度为h2=0.20m 的天然砂砾。普通水泥混
凝土板的平面尺寸宽为 4.0m, 长为 5.0m。纵缝为设拉杆平缝，横缝为设传
力杆假缝。
2、材料参数的确定
（1）混泥土的设计弯拉强度与弹性模量
按《公路水泥砼路面设计规范(JTG D40-2002)》表 3.0.6 ，取普通混泥土面层的弯拉强度标准值 f r5MPa ,相应弯拉弹性模量标准值为E c31GPa （2）土基的回弹模量
参照《公路水泥砼路面设计规范(JTG D40-2002)》附录 F，路基回弹模
量取E
35MPa
。查附录F.2,水泥稳定粒料基层回弹模量取E11500 MPa，
天然砂砾回弹模量取。
按式（ B.1.5 ）计算基层顶面当量回弹模量如下：
E
x0 .45
a 6.22[1 1.15( )] 3.98
b 1 1.44(E
x )0.55 0.75
E0
1
E t ah x b E0 ( E
x ) 3172.96MPa
E0
普通混凝土面层的相对刚度半径按（ B.1.3-2 ）计算为
r0.537h( E c)31 0.727m
E t
3、荷载疲劳应力计算
按式（ B.1.3 ），标准轴载在临界荷位处产生的荷载应力计算为
因纵缝为设拉平缝，接缝传荷能力的应力折减系数 k r 0.87 。考虑设计基准期内荷载应力累计疲劳作用的疲劳应力系数
。
根据公路等级，由《公路水泥砼路面设计规范 (JTG D40-2002) 》附录 B，考虑偏载和动载等因素对路面疲劳损坏影响的综合系数k c 1.20
按式（ B.1.2 ），荷载疲劳应力计算为
pr k r k f k c ps0.87 2.512 1.20 1.104 2.895
4、温度疲劳应力
由《公路水泥砼路面设计规范(JTG D40-2002)》表 3.0.8 ，Ⅲ区最大温度梯度区 93℃/m。板长,由图B.2.2可查普通混凝土板厚 ,h=0.24m, B x=0.65 按式（ B.2.2 ），最大温度梯度时混凝土板的温度翘曲应力计算为
温度疲劳应力系数 k t，a 0.855,b 0.041, c 1.355 按式（B.2.3）计算为
k t
f
r [ a(
tm )c b] 0.549 tm
f r
=0.553
再由式（ B2.1）计算温度疲劳应力为
5、可靠度计算
由《公路水泥砼路面设计规范(JTG D40-2002)》表 3.0.1 ，二级公路的安全等级为三级，相应于三级安全等级的变异水平等级为中级，目标可靠
度为 85%，再根据查的目标可靠度变异水平等级，查《公路水泥砼路面设计规范 (JTG D40-2002) 》表 3.0.3 ，确定可靠度系数r1.10，按式（ 3.0.3 ）
因而所选的普通混凝土面层厚度 h=0.24m，可以承受设计基准期内荷载
应力和温度应力的综合疲劳作用。
三、连续配筋混凝土面层纵向配筋计算
1、计算参数
混凝土强度等级为C40，查表 F．5，得混凝土抗拉强度标准值
f t=3.5(MPa)，粘结刚度系数k
s=34(MPa/mm)，连续配筋混凝土干缩应变
sh =O.0002。
选用 HRB335螺纹钢筋，直径为：16mm，查附录 F.4 ，得到弹性模量 Es= 200GPa、屈服强度f sy =335MPa。
2、横向裂缝间距计算
按式 (E.O.2-3) ，混凝土温缩应力系数为
c
f t 3.5 0.205
T sh ) 31000 (1 10 5
E c ( c 35 0.0002)
初拟配筋率ρ =O.7％，按式 (E.O.2-2) ，计算钢筋贡献率为
E
s0.7%200000
0.0452
E c31000
由c 0.205, 0.0452 ，查图E.O.2，得b=5.6，代入式(E.0.2-1) 中2b
1710mm 1.71m
L d
4 k
s (1 )
d s E s
满足横向裂缝间距 1.0 ～2.5m 的要求。
3、裂缝宽度计算
数
根据钢筋贡献率为
，按式 (E.O.3) 计算裂缝宽度为
，查图 E.0.3 ，得裂缝宽度系
4、钢筋应力计算
根据钢筋贡献率为
力系数，按式 (E.0.4)
，查图
计算钢筋应力为
E.0.4 ，得钢筋温度应
s E s ( c T
st s
T ) 322MPa f sy 335
=315MPa
5、钢筋间距或根数计算
上述计算均满足要求，则初拟的纵向钢筋配筋率是合适的。
钢筋间距为
四、确定结构层设计参数
根据《公路水泥砼路面设计规范 (JTG D40-2002) 》的建议值取定路面各结构层适宜厚度，设计水泥混凝土路面方案如下，并按照上面方法进行验算
符合要求。
水泥混凝土路面各种设计方案列表如下
路基状态结构层层厚（ cm）
水泥混凝土面层24
中湿水泥稳定碎石基层20
级配碎石底基层20
五、板的平面尺寸
水泥混凝土路面设计采用矩形水泥混凝土板，纵向和横向接缝垂直相
交，其纵向两侧的横缝不得互相错位。
(1) 纵缝间距过宽容易产生纵向断裂，因而规范规定板宽不超过 4.5m，由于单侧行车道路面宽 6.0m，故设计板宽取为 4.0m。
(2) 横缝间距取为 5.0m，使混凝土板尽可能接近正方形，以改善受力状态。
(3) 为使混凝土路面使用寿命较长，设计水泥混凝土板厚为24cm。
六、接缝设计
1、纵缝设计
一次铺筑宽度为 3.75m，设置纵向施工缝，纵向施工缝采用平缝形式，上部应锯切槽口，深度为35mm，宽度为 6mm，槽内灌塞填缝料。
纵向施工缝（单位： mm）
纵向缩缝：采用假缝形式，锯切的槽口深度应大于施工缝的槽口深度。
纵向缩缝（单位： mm）
2、横向接缝
横向施工缝其位置尽可能选在缩缝或胀缝处。
横向施工缝构造（单位：mm）
横向缩缝可等间距或变间距布置，采用假缝形式，顶部应锯切槽口，深度为面层厚度的 1/5-1/4，宽度为 6mm，槽内填塞填缝料。
横向缩缝构造（单位：mm）

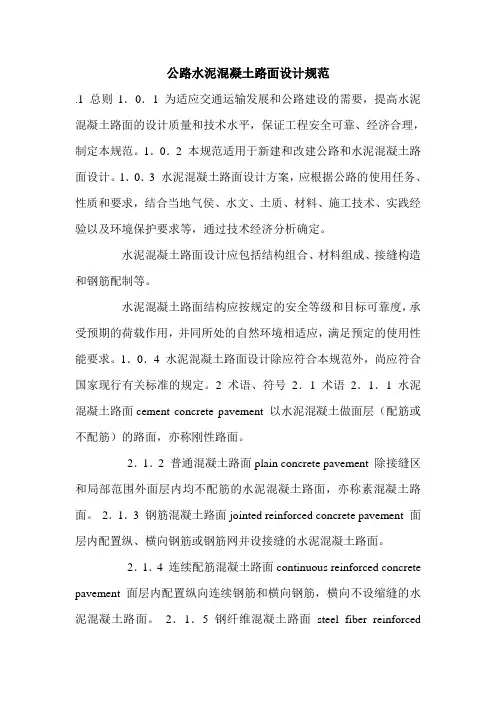

1总则 1．0．1 为适应交通运输发展和公路建设的需要，提高水泥混凝土路面的设计质量和技术水平，保证工程安全可靠、经济合理，制定本规范。 1．0．2 本规范适用于新建和改建公路和水泥混凝土路面设计。1．0．3 水泥混凝土路面设计方案，应根据公路的使用任务、性质和要求，结合当地气侯、水文、土质、材料、施工技术、实践 经验以及环境保护要求等，通过技术经济分析确定。水泥混 凝土路面设计应包括结构组合、材料组成、接缝构造和钢筋 配制等。水泥混凝土路面结构应按规定的安全等级和目标可 靠度，承受预期的荷载作用，并同所处的自然环境相适应， 满足预定的使用性能要求。 1．0．4 水泥混凝土路面设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语、符号 2．1 术语 2．1．1 水泥混凝土路面cement concrete pavement 以水泥混凝土做面层（配筋或不配筋）的路面，亦称刚性路面。 2．1．2 普通混凝土路面plain concrete pavement 除接缝区和局部范围外面层内均不配筋的水泥混凝土路面，亦称素混凝土路面。
2．1．3 钢筋混凝土路面jointed reinforced concrete pavement 面层内配置纵、横向钢筋或钢筋网并设接缝的水泥混凝土路面。 2．1．4 连续配筋混凝土路面continuous reinforced concrete pavement 面层内配置纵向连续钢筋和横向钢筋，横向不设缩缝的水泥混凝土路面。 2．1．5 钢纤维混凝土路面steel fiber reinforced concrete pavement 在混凝土面层中掺入钢纤维的水泥混凝土路面。 2．1．6 复合式路面composite pavement 面层由两层不同类型和力学性质的结构层复合而成的路面。 2．1．7 水泥混凝土预制块路面concrete block pavement 面层由水泥混凝土预制块铺砌成的路面。 2．1．8 碾压混凝土roller compected concrete 采用振动碾压成型的水泥混凝土。 2．1．9 贫混凝土lean concrete 水泥用量较低的水泥混凝土。 2．1．10 设计基准期限design reference period 计算路面结构可靠度时，考虑各项基本度量与时间关系所取用的基准时间。 2．1．11 安全等级safety classes
水泥混凝土路面设计计算案例 一、设计资料 某公路自然区划Ⅱ区拟新建一条二级公路，路基为粘性土，采用普通混凝土 路面，路面宽为9m ，经交通调查得知，设计车道使用初期标准轴载日作用次数 为2100次，试设计该路面厚度。 二、设计计算 （一）交通分析 二级公路的设计基准期查表10-17为20年，其可靠度设计标准的安全等级 查表10-17为三级，临界荷位处的车辆轮迹横向分布系数查表10-7取0.39取交 通量年增长率为5％. 设计基限期内的设计车道标准荷载累计作用次数按式（10-3）计算： 6 2010885.939.005 .0365]1)05.01[(2100365]1)1[(?=??-+?=?-+?=ηr t r s e g g N N 由表10-8可知，该公路属于重交通等级。 （二）初拟路面结构 相应于安全等级为三级的变异水平等级为中级。根据二级公路、重交通等级 和中级变异水平，查表10-1初拟普通混凝土面层厚度为0.22m 。基层选用水泥 稳定粒料（水泥用量5％），厚度为0.18m 。垫层为0.15m 低剂量无机结合料稳定 土。普通混凝土板的平面尺寸为宽4.5m ，长5m 。纵缝为设计拉杆平缝（见图10-8 （a ）），横缝为设计传力杆的假缝（见图10-5（a ））。 （三）路面材料参数确定 查表10-11、表10-12，取重交通等级的普通混凝土面层弯拉强度标准值为 5.0MPa ，相应弯拉弹性模量为31GPa 。 根据中湿路基路床顶面当量回弹模量经验参考值表10-10，取路基回弹模量 为30MPa ，根据垫层、基层材料当量回弹模量经验参考值表10-9，取低剂量无 机结合料稳定土垫层回弹模量为600MPa ，水泥稳定粒料基层回弹模量为 1300MPs 。 按式（10-4）-（10-9），计算基层顶面当量回弹模量如下： )(101315.018.015.060018.01300222 222 2122 2121MPa h h E h E h E =+?+?=++ ) (57.2)15 .0600118.013001(4)15.018.0(1215.060018.01300)11(4)(122123312 21122132311m MN h E h E h h h E h E Dx ?=?+?++?+?=++++=--
水泥混凝土路面面层施工工艺 一、安装模板 模板宜采用钢模板，弯道等非标准部位以及小型工程也可采用木模板。模板应无损伤，有足够的强度，内侧和顶、底面均应光洁、平整、顺直，局部变形不得大于3mm，振捣时模板横向最大挠曲应小于4mm，高度应与混凝土路面板厚度一致，误差不超过±2mm，纵缝模板平缝的拉杆穿孔眼位应准确，企口缝则其企口舌部或凹槽的长度误差为钢模板±1mm，木模板±2mm。 二、安设传为杆 当侧模安装完毕后，即在需要安装传力杆位置上安装传为杆 当混凝土板连续浇筑时，可采用钢筋支架法安设传力杆。即在嵌缝板上预留园孔，以便传力杆穿过，嵌缝板上面设木制或铁制压缝板条，按传力杆位置和间距，在接缝模板下部做成倒U形槽，使传力杆由此通过，传力杆的两端固定在支架上，支架脚插入基层内。 当混凝土板不连续浇筑时，可采用顶头木模固定法安设传为杆。即在端模板外侧增加一块定位模板，板上按照传为杆的间距及杆径、钻孔眼，将传力杆穿过端模板孔眼，并直至外侧定位模板孔眼。两模板之间可用传力杆一半长度的横木固定。继续浇筑邻板混凝土时，拆除挡板、横木及定位模板，设置接缝板、木制压缝板条和传力杆套管。 三、摊铺和振捣 对于半干硬性现场拌制的混凝土一次摊铺容许达到的混凝土路面板最大板厚度为22～24cm；塑性的商品混凝土一次摊铺的最大厚度为26cm。超过一次摊铺的最大厚度时，应分两次摊铺和振捣，两层铺筑的间隔时间不得超过3Omin，下层厚度约大于上层，且下层厚度为3/5。每次混凝土的摊铺、振捣、整平、抹面应连续施工，如需中断，应设施工缝，其位置应在设计规定的接缝位置。振捣时，可用平板式振捣器或插入式振捣器。 施工时，可采用真空吸水法施工。其特点是混凝土拌合物的水灰比比常用的增大5%～10%，可易于摊铺、振捣，减轻劳动强度，加快施工进度，缩短混凝土抹面工序，改善混凝土的抗干缩性、抗渗性和抗冻性。施工中应注意以下几点： 1.真空吸水深度不可超过30cm。 2.真空吸水时间宜为混凝土路面板厚度的1.5倍（吸水时间以min计，板厚以cm计）。
第六章 水泥混凝土路面设计 1.设计资料 新建永州至蓝山高速位于自然区划Ⅳ区，采用普通混凝路面设计，双向四车道，路面宽26m ，交通量年平均增长率为8.0% 2.交通分析 2.1使用初期设计车道每日通过标准轴载作用次数 根据昼夜双向交通量统计，有 使用初期设计车道日标准轴载换算 （小于40KN 的单轴和小于80KN 的双轴略去不计，方向分配系数为a=0.5，车道分 s N
配系数为b=0.8）。 =0.4×5274.11=2105.64 2.2使用年限内的累计标准轴次e N 查《公路水泥混凝土路面设计规范》(JTG D40—2011)，设计基准期为t =30a ，临界荷位处轮迹横向分布系数取=η0.2, 交通量年平均增长率g γ=8.0%，累计标准轴次（使用年限内的累计标准轴次）： 71074.1365]1)1[(?=??-+= γ γη g g N N t s e 故此路属于重交通等级 3.初拟路面结构 查《公路水泥混凝土路面设计规范》(JTG D40—2011)水泥混凝土面层厚度的参考范围：高速公路（重交通等级）安全等级为一级，变异水平为低级；按设计要求，根据路基的干湿类型，设计6种方案，并进行方案比选。 3.1干燥状态 方案一： (1) 初拟路面结构 初拟水泥混凝土面层厚度h=25cm 。基层选用水泥稳定碎石，厚度h 1=15cm 。底基层选用水泥稳定砂砾，厚度h 2=20cm 。板平面尺寸选为宽3.75m ，长4.5m 。纵缝为设拉杆平缝，横缝为设传力杆的假缝。 (2) 材料参数的确定 1、混凝土的设计弯拉强度与弯拉弹性模量 查《公路水泥混凝土路面设计规范》(JTG D40—2011)，普通水泥混凝土路面重型交通:设计弯拉强度f r 0.5=Mpa ，对应的设计弯拉弹性模量标准值E c =31Mpa 。 2、土基的回弹模量 根据《公路水泥混凝土路面设计规范》(JTG D40—2011)，路基土干燥状态 时，选用土基的回弹模量值：MPa E 450= 16 1) 100( ∑=??=n i i i s Pi N a b a N
一、概述 水泥混凝土路面是指以水泥混凝土板和基（垫）层所组成的路面，亦称为刚性路面。它包括普通水泥混凝土、钢筋混凝土、碾压混凝土和连续配筋混凝土路面等。水泥混凝土路面以其抗压、抗弯、抗磨损、高稳定性等诸多优势，在各级路面上得到广泛应用，在我国高等级公路中水泥混凝土路面日渐增多，加上近年来农村公路建设中普遍采用水泥路面，使得水泥混凝土路面科学化、规范化施工成为广大公路建设者关注的问题。水泥混凝土路面施工中，核心环节是混凝土的拌和生产和混凝土的摊铺，本文仅对公路水泥混凝土路面施工工艺流程进行探讨。 二、工艺流程 1、模板安装 模板宜采用钢模板，弯道等非标准部位以及小型工程也可采用木模板。模板应无损伤，有足够的强度，内侧和顶、底面均应光洁、平整、顺直，局部变形不得大于3mm，振捣时模板横向最大挠曲应小于4mm，高度应与混凝土路面板厚度一致，误差不超过±2mm，纵缝模板平缝的拉杆穿孔眼位应准确，企口缝则其企口舌部或凹槽的长度误差为钢模板±1mm，木模板±2mm。 2、安设传力杆 当侧模安装完毕后，即在需要安装传力杆位置上安装传力杆。 当混凝土板连续浇筑时，可采用钢筋支架法安设传力杆。即在嵌缝板上预留园孔，以便传力杆穿过，嵌缝板上面设木制或铁制压缝板条，按传力杆位置和间
距，在接缝模板下部做成倒U形槽，使传力杆由此通过，传力杆的两端固定在支架上，支架脚插入基层内。 当混凝土板不连续浇筑时，可采用顶头木模固定法安设传力杆。即在端模板外侧增加一块定位模板，板上按照传为杆的间距及杆径、钻孔眼，将传力杆穿过端模板孔眼，并直至外侧定位模板孔眼。两模板之间可用传力杆一半长度的横木固定。继续浇筑邻板混凝土时，拆除挡板、横木及定位模板，设置接缝板、木制压缝板条和传力杆套管。 3、摊铺和振捣 1）摊铺前的准备工作 混凝土摊铺前的准备工作很多，主要强调一下摊铺前洒水的卸料工序。 1.1 洒水 摊铺前洒水是一个看似简单的工序，往往不被施工人员重视，但如果洒水处理不好会严重影响路面质量。 洒水量要根据基层材料、空气温度、湿度、风速等诸多因素来确定洒水量，即保证摊铺混凝土前基层湿润，而且尽可能撒布均匀，尤其在基层不平整之处禁止有存水现象。从目前施工现场来看，大多数情况下是洒水量不足，因为基层较干，铺筑后混凝土路面底部产生大量细小裂纹，有些小裂纹与混凝土本身收缩应力产生的裂重叠后使整个混凝土路面裂纹增多。 1.2 卸料 自卸车的卸料也是常常不被重视的工序，在施工中经常发生堆料过 多给施工造成困难，有时布料过少使混凝土量不足，路面厚度得不到保证。这种混凝土忽多忽少现象会严重影响混凝土路面的平整度。在施工过程中大多数施工者死板地间隔一定距离卸一车料，而忽视了基层不平整的变化，这种变化在客观上是普遍存在的。目前许多企业施工水平不是很高，尤其是对路面基层的标高控制不到位，造成基层平整度较差，加大了混凝土路面施工的难度。在实际施工中，我们可对基层表面与面层基准标高线隔段实测来决定混凝土的卸料量，这样会避免卸料不均的问题。 对于半干硬性现场拌制的混凝土一次摊铺容许达到的混凝土路面板最大板厚度为22～24cm；塑性的商品混凝土一次摊铺的最大厚度为26cm。超过一次摊铺的最大厚度时，应分两次摊铺和振捣，两层铺筑的间隔时间不得超过3Omin，下层厚度约大于上层，且下层厚度为3/5。每次混凝土的摊铺、振捣、整平、抹面应连续施工，如需中断，应设施工缝，其位置应在设计规定的接缝位置。振捣时，可用平板式振捣器或插入式振捣器。 施工时，可采用真空吸水法施工。其特点是混凝土拌合物的水灰比比常用的增大5%～10%，可易于摊铺、振捣，减轻劳动强度，加快施工进度，缩短混凝
公路路面结构识图及施工规范图集 一、路面的基本结构 路基和路面是公路的主要工程结构物。路基是在天然地表面按照路线的设计线性（位置）和设计横断面（几何尺寸）的要求开挖或填筑而成的岩土结构物，是路面的基础，承受由路面传来的行车荷载。路面是在路基顶面的行车部分用各种混合料分层铺筑的供车辆行驶的一种层状结构物。 路床：路面结构层底面以下0.8 m范围内的路基部分称为路床。路床分为上路床（0～0.3 m）和下路床（0.3～0.8 m）两层。 上路堤：路面结构层底面以下0.8～1.5 m的填方部分称为上路堤。 下路堤：上路堤以下的填方部分称为下路堤。
高速公路、一级公路的路基宽度一般是由车道、中间带和路肩组成的，如图1-1所示。 二、三、四级公路的路基宽度一般是由车道和路肩组成的，如图1-2所示。 【施工规范】高速、一级公路石灰应不低于Ⅱ级，二级公路石灰应不低于Ⅲ级，二级以下公路宜不低于Ⅲ级。高速、一级公路的基层，宜采用磨细消石灰。二级
以下公路使用等外石灰时，有效氧化钙含量应在20%以上，且混合料强度应满足要求。 一、具有足够的承载力 行驶在公路上的汽车，通过车轮把垂直力、水平力以及汽车产生的振动力和冲击力传给路面，使路面结构内部产生应力、应变和位移。如果路基和路面结构整体或某一组成部分的强度或抵抗变形的能力不足，路面就会出现断裂、沉陷、波浪或车辙等病害，影响路基、路面的正常使用。 【施工规范】高速、一级公路极重、特重交通荷载等级基层的4.75 mm以上粗集料应采用单一粒径的规格料。
在路基和路面交工验收时，一般情况下，柔性材料（如级配碎石、沥青混凝土）用弯沉表示承载力，刚性材料（如水泥混凝土）、半刚性材料（如无机结合料稳定材料）用强度表示承载力。点这免费下载施工技术资料 【施工规范】混合料摊铺应保证足够的厚度，碾压成型后每层摊铺厚度宜不小于160㎜，最大厚度宜不大于200㎜。 施工过程的压实度检测，应以每天现场取样的击实结果确定的最大干密度为标准，每天取样的击实试验应符合下列规定： A击实试验应不少于3次平行试验，且相互之间的最大干密度差值应不大于0.02g/cm3；否则，应重新试验，并取平均值作为当天压实度的检测标准。 B该数值与设计阶段确定的最大干密度差值大于0.02g/cm3时，应分析原因，及时处理。
公路水泥混凝土路面设计 一、轴载换算 水泥混凝土路面结构设计以100KN的单轴 - 双轮组荷载作为标准轴载。不同轴轮型和轴载的作用次数，按下式换算为标准轴载的作用次数。 n 16 （1）； i 3 0.43 （2） N s N i P i 2.22 10 P i i 100 i 1 i1.07 10 5 P i 0.22 （3）；i 2.24 10 8 P i 0.22 （4） Ns—— 100KN的单轴 - 双轮组标准轴载的作用次数； Pi ——单轴 - 单轮、单轴 - 双轮组或三轴 - 双轮组轴型i级轴载的总重（KN）； ——轴型和轴载级位数； N i ——各类轴型i 级轴载的作用次数； i——轴 - 轮型系数，单轴 - 双轮组时，i =1；单轴 - 单轮时，按式（ 2）计算；双轴 - 双轮组时，按式（ 3）计算；三轴 - 双轮组时 , 按式（ 4) 计算。 轴载换算 车型P i(KN) N i (次/ P i ) 16 i 日) i N i ( 100 小客车前轴16.5 665 2654 0 后轴23.0 1 2654 0 中客车前轴25.55 551 756 0.0001 SH130 后轴45.10 1 756 0.0022 大客车前轴28.70 524.2 1631 0.0018 CA50 后轴68.20 1 1631 3.5728 小货车前轴13.40 727.3 1625 0 BJ130 后轴27.40 1 1625 0 中货车前轴28.70 524.2 705 0.0008 CA50 后轴68.20 1 705 1.5443 中货车前轴23.70 569.1 531 0 EQ140 后轴69.20 1 531 1.4682
水泥混凝土路面施工工艺 Prepared on 22 November 2020
水泥混凝土路面施工工艺 1、施工准备 1）、基层验收：基层表面应平整，表面高程、横坡度、宽度、平整度、密实度及强度等应符合设计要求，有现场监理工程师工序验收的合格签认。混凝土面层施工前应对基层做全面检查，建立严格的交接制度。 2）、拌合站人员、配套机械设备、材料、原材料试验设备及人员都已齐备。经试拌、生产的混凝土符合要求。 3）、施工设备：混凝土施工现场配置三辊轴摊铺机、运输设备、测量仪器等。 4）、砂石料准备：砂子要求含泥量不超过3%，细度模数大于，级配良好；石子要求级配良好，针片状含量控制在10%以内，最大粒径控制在30mm以内。 5）、水泥准备：宜用终凝时间不超过6h的普通硅酸盐水泥，结块水泥严禁使用。 6）、混凝土配合比：选择合适的混凝土配合比和外加剂，对所选用的砂石料、水、水泥抽检取样，进行试配，制作试样，根据试件养护7天的抗压强度，得出试配结果，做为控制指标（附后）。 7）、混凝土的运输：混凝土采用自卸车进行运输，车厢要求平整、光滑、严密、不漏浆，使用前后冲洗干净。混凝土拌和料在搅拌机出料后，蓬布覆盖并运输过程中防颠簸导致离析，运至现场
浇筑的时间最长不超过1小时，在气温30-35摄氏度时最长时间不得超过45分钟。运到浇筑地点的混凝土，应具有符合规范要求的坍落度和均匀性。车辆倒车及卸料时，设专人进行指挥,分多堆进行卸料，卸料到位后运输车迅速离开现场。 2、支立模板 支立模板：模板采用槽钢，槽钢高度与砼高度相同。每米模板应设置1处支撑固定装置。横向施工缝端模板应按设计规定的传力杆直径和间距设置传力杆插入孔和定位套管。两边缘传力杆到自由边距离不宜小于150mm。每米设置一个垂直固定孔套。按照事先分好的板块铺设模板，模板安装稳固、直顺、平整、无扭曲，相邻模板连接应紧密平顺，不得有底部漏浆、前后错茬、高低错台等现象。模板应能承受摊铺、振实、整平设备的负载进行、冲击和震动时不发生移位。严禁在基层上挖槽，嵌入暗转模板。 模板安装检验后，与混凝土拌合物接触的表面应涂抹脱模剂，接头应粘贴胶带或塑料薄膜等密封。 模板上顶高程为混凝土路面高程。采用水准仪测量控制，控制模板顶面高程在允许范围内。 调试摊铺机械，依据路面宽度和规范要求协同监理和业主现场划分摊铺宽度。普通混凝土面板采用矩形，其纵向和横向接缝应垂直相交，纵缝两侧的横缝不得相互错位。纵缝应直顺。 施工工艺详见工程施工工艺框 三辊轴机组铺筑
公路水泥混凝土路面设计规范JTG D40-2002---03 4．4面层 4．4．1水泥混凝土面层应具有足够的强度、耐久性，表面抗滑、耐磨、平整。 4．4．2面层一般采用设接缝的普通混凝土；面层板的平面尺寸较大或形状不规则，路面结构下埋有地下设施，高填方、软土地基、填挖交界段的路基等有可能产生不均匀沉降时，应采用设置接缝的钢筋混凝土面层。其他面层类型可根据适用条件按表4.4.2选用。 表 4.4.2其他面层类型选择 4．4．3普通混凝土、钢筋混凝土、碾压混凝土或钢纤维混凝土面层板一般采用矩形。其纵向和横向接缝应垂直相交，纵缝两侧的横缝不得相互错位。 4．4．4纵向接缝的间距按路面宽度在3.0～4.5m范围内确定。碾压混凝土、钢纤维混凝土面层在全幅摊铺时，可不设纵向缩缝。 4．4．5横向接缝的间距按面层类型和厚度选定： ——普通混凝土面层一般为4～6m，面层板的长宽不宜超过1.30，平面尺寸不宜大于25m2； ——碾压混凝土或钢纤维混凝土面层一般为6～10m； ——钢筋混凝土面层一般为6～15m。 4．4．6普通混凝土、钢筋混凝土、碾压混凝土或配筋混凝土面层所需的厚度，可参照表4.4.6所示参考范围并按4.4.9条规定计算确定。
表 4.4.6 水泥混凝土面层厚度的参考范围 4．4．7钢纤维混凝土面层的厚度按钢纤维掺量确定，钢纤维体积率为 0.6％～1.0％时，其厚度为普通混凝土面层厚度的0.65～0.75倍。特重或重交通时，其最小厚度为160mm；中等或轻交通时，其最小厚度为140mm。 4．4．8复合式路面沥青上面层的厚度一般为25～80mm。 4．4．9除混凝土预制块面层外，各种混凝土面层的计算厚度应满足式（3.0.3）的要求。荷载疲劳应力和温度疲劳应力分别按附录B.1和B.2计算。面层设计厚度依计算厚度按10mm向上取整。 采用碾压混凝土或贫混凝土做基层时，宜将基层与混凝土面层视作分离式双层板进行应力分析。上、下层板在临界荷位处的荷载疲劳应力和温度疲劳应力分别按附录C.1和C.2计算。上、下层板的计算厚度应分别满足式（3.0.3）的要求。 具有沥青上面层的水泥混凝土板，在临界荷位处的荷载疲劳应力和温度疲劳应力分别按附录D.1和D.2计算。混凝土板的计算厚度，应满足式（3.0.3）的要求。 4．4．10路面表面构造应采用刻槽、压槽、拉槽或拉毛等方法制作。构造深度在使用初期应满足表4.4.10的要求。 表 4.4.10 各级公路水泥混凝土面层的表面构造深度（mm）要求
1、水泥混凝土路面的力学及工作特点 （1）水泥路面的力学特征 ①混凝土的强度及模量远大于基层和土基强度和模量； ②水泥混凝土本身的抗压强度远大于抗折强度； ③板块厚度相对于平面尺寸较小，板块在荷载作用下的挠度（竖向位移）很小； ④混凝土板在自然条件下，存在沿板厚方向的温度梯度，会产生翘曲现象，如受到约束，会在板内产生翘曲应力； ⑤荷载重复作用，温度梯度反复变化，混凝土板出现疲劳破坏。 （2）水泥混凝土路面的力学模式 ①弹性地基上的小挠度薄板模型； ②弹性地基：因为混凝土板下的基层与土基的应力应变很小，不超过材料的弹性区域； ③弹性板：因为板的模量高，应力承受能力强，一般受力不超过弹性比例极限应力，挠度与板厚相比很小 ④水泥混凝土路面设计理论：弹性地基上的小挠度薄板理论。 （3）水泥混凝土路面的工作及设计特点 ①抗弯拉强度低于抗压强度，决定路面板厚度的强度设计指标是抗弯拉强度； ②车轮荷载作用主要的影响是疲劳效应； ③温度差造成板有内应力，出现翘曲变形及翘曲应力，也有疲劳特性； ④板的使用还受限于支承条件，不均匀支承及板底脱空对板内应力的分布影响极大。 2、水泥路面的主要破坏类型与设计标准 （1）水泥路面的主要破坏类型 ①断裂 ②唧泥 ③错台 ④拱起
(2) 水泥路面的荷载作用 重载作用 (3) 水泥路面的设计标准 ①结构承载能力 控制板不岀现断裂，要求荷载应力与温度应力的疲劳综合作用满足材料的设计抗拉强度，即: ②行驶舒适性 控制错台量，要求设置传力杆(基层及结构布置满足) ③稳定耐久性 控制唧泥与拱胀，要求基层水稳定性好，板与基层联结。 3、水泥路面结构设计的主要内容 (1 )路面结构层组合设计； (2)混凝土路面板厚度设计; (3)混凝土面板的平面尺寸与接缝设计
农村公路(水泥混凝土路面)施工工艺、流程 一、施工准备工作 1、准备施工机械设备与质量检测仪器 1)主要机械(压路机、推土机、装载机、洒水车、混合料运输车、搅拌机、振动梁、振捣棒、压纹器等等)的数量、型号、性能及配套施工能力应满足施工的最少配置要求,同时还要求满足工程进度的要求。 2)试试验检测设备应能满足本工程施工质量与施工进度的基本要求。 2、对原材料进行源头控制,按规定频率进行自检,报请试验室对原材料按规定频率进行抽检,不合格材料不允许进场,已进场的不合格材料必须清除出场。进场的原材料必须进行明显标识,主要包括原材料名称、产地、进场日期、数量、检验就是否合格等。 3、堆料场、拌与场 1)拌与场的粗、细集料的存放场地必须硬化处理隔水隔泥,隔仓并设有良好的排水设施。水泥、生石灰、熟石灰分仓堆放,生石灰硝化场达到环保要求。水泥、石灰、细集料要求有防雨措施。 2)、拌与场要有明确的水泥混凝土、水泥稳定粒料、水泥砂浆、砂灰碎石等混合料配合比牌子,内容包括设计配合比、施工配合比。 4、混合料组成设计、配合比 承包人必须到试验室进行混合料的组成设计。组成设计包括:根据稳定的材料指标要求,通过试验选取合适的集料、水泥与石灰,确定合格的集料配合比、水灰比、坍落度,水泥与石灰剂量与混合料的最佳含水量。合理的混合料
配合比必须达到强度要求,具有较小的温缩与干缩系数(现场裂缝较少),施工与易性好(粗集料离析较小)。 5、认真检查每块模板高度,高度不够的模板应清除出场。 二、试验检测 按规定频率检查原材料(砂石级配、含水量、含泥量、石灰、水泥)、水泥用量、石灰剂量、混合料强度、弯沉、压实度、厚度、宽度、平整度、横坡等。 三、施工过程控制 (一)、天然级配砂砾石底基层 A、试铺试验路段 1.下承层的检查 天然级配砂砾石底基层铺筑前,应对土路基(或片石垫层)的表面进行检查。对表面的浮土、积水等应清除干净。 2.通过试铺确定以下内容,为正式施工提供依据 1)确定一次铺筑的合适厚度与松铺系数。 2)确定标准施工方法。例:碾压机械组合:顺序、速度、遍数。养生的方法、时机及洒水间隔时间。 3)确定每一作业段的合适长度。 B、施工过程检查 1.施工现场的检查 1)在砂砾石摊铺前,对放样进行复核,检查挂线宽度、高度、线型。 2)对施工段落的作业面表面进行检查,表面要干净、无浮土、积水。
水泥混凝土路面设计例题
水泥混凝土路面设计 公路自然区划II 区拟建一条二级公路，中湿路基为黏质土，采用普通混凝土路面，路面宽9m ，设计车道使用初期标准轴载日作用次数为2100，交通量年增长率为5%。试设计水泥混凝土路面。 解： 1、交通分析 查表1可知二级公路的设计基准期为20年，其可靠度设计标准的安全等级为三级。临界荷载位置处的车辆轮迹横向分布系数查表2取0.39. 设计基准期内的累计作用次数： 查表3可知属重交通等级。 2、初拟路面结构 由表1可知安全等级三级的变异水平等级为中级。根据二级公路、重交通等级和中级变异水平，查表4初拟普通混凝土面层厚度为0.22m 。基层可选用水泥稳定粒料，厚0.18。垫层为0.15m ()[]()[] 次 420 1105.98805 .039.0365105.01210036511?=?-+=-+=r r N N t e η
的低剂量无机结合料稳定土。普通混凝土板的平面尺寸为4.5m,长5m 。纵缝为设拉杆的平缝，横缝为不设传力杆的假缝。 3、路面材料参数确定 取重交通等级的普通混凝土面层，查表5得弯拉强度标准值 5.0MPa ，弯拉弹性模量标准值31GPa 。中湿路基路床顶面回弹模量查表6得30MPa ，低剂量无机结合料稳定土垫层回弹模量为600MPa,水泥稳定粒料基层回弹模量为1300MPa. 4、计算基层顶面当量回弹模量 MPa h h h E h E E X 101315.018.015.060018.013002 22 222 212 222 11=+?+?=++=1 2 2112213 22311) 11(4)(1212-++++=h E h E h h h E h E D X 57 .2)15 .06001 18.013001(4)15.018.0(1215.06001218.013001233=?+?++?+?=-m E D h X X x 312.01013 57 .21212 33=?==293 .430101351.1122.651.1122.645.045 .00=??????????? ??-?=??? ???? ???? ? ??-?=--E E a X
公路水泥混凝土路面面层施工工艺 水泥混凝土路面面层施工工艺 混凝土板的施工工艺为安装模板、安设传力杆、混凝土拌和与运输、混凝土摊铺和振捣、表面修整、接缝处理、混凝土养护和填缝。 1、安装模板 模板宜采用钢模板，弯道等非标准部位以及小型工程也可采用木模板。模板应无损伤，有足够的强度，内侧和顶、底面均应光洁、平整、顺直，局部变形不得大于3mm，振捣时模板横向最大挠曲应小于4mm，高度应与混凝土路面板厚度一致，误差不超过 ±2mm，纵缝模板平缝的拉杆穿孔眼位应准确，企口缝则其企口舌部或凹槽的长度误差为钢模板±1mm，木模板±2mm。 2、安设传为杆 当侧模安装完毕后，即在需要安装传力杆位置上安装传为杆。 当混凝土板连续浇筑时，可采用钢筋支架法安设传力杆。即在嵌缝板上预留园孔，以便传力杆穿过，嵌缝板上面设木制或铁制压缝板条，按传力杆位置和间距，在接缝模板下部做成倒U形槽，使传力杆由此通过，传力杆的两端固定在支架上，支架脚插入基层内。 当混凝土板不连续浇筑时，可采用顶头木模固定法安设传为杆。即在端模板外侧增加一块定位模板，板上按照传为杆的间距及杆径、钻孔眼，将传力杆穿过端模板孔眼，并直至外侧定位模板孔眼。两模板之间可用传力杆一半长度的横木固定。继续浇筑邻板混凝土时，拆除挡板、横木及定位模板，设置接缝板、木制压缝板条和传力杆套管。3、摊铺和振捣 对于半干硬性现场拌制的混凝土一次摊铺容许达到的混凝土路面板最大板厚度为22～24cm；塑性的商品混凝土一次摊铺的最大厚度为26cm。超过一次摊铺的最大厚度时，应分两次摊铺和振捣，两层铺筑的间隔时间不得超过3Omin，下层厚度约大于上层，且下层厚度为3/5。每次混凝土的摊铺、振捣、整平、抹面应连续施工，如需中断，应设施工缝，其位置应在设计规定的接缝位置。振捣时，可用平板式振捣器或插入式振捣器。 施工时，可采用真空吸水法施工。其特点是混凝土拌合物的水灰比比常用的增大5%～10%，可易于摊铺、振捣，减轻劳动强度，加快施工进度，缩短混凝土抹面工序，改善混凝土的抗干缩性、抗渗性和抗冻性。施工中应注意以下几点: 1) 真空吸水深度不可超过30cm。 2) 真空吸水时间宜为混凝土路面板厚度的1.5倍(吸水时间以min计，板厚以cm 计)。 3) 吸垫铺设，特别是周边应紧贴密致。开泵吸水一般控制真空表lmin内逐步升高到400～500mmHg，最高值不宜大于650～700mgHg，计量出水量达到要求。关泵时，亦逐渐减少真空度，并略提起吸垫四角，继续抽吸10～15s，以脱尽作业表面及管路中残余水。 4) 真空吸水后，可用滚杠或振动梁以及抹石机进行复平，以保证表面平整和进一步增强板面强度的均匀性。 4、接缝施工 纵缝应根据设计文件的规定施工，一般纵缝为纵向施工缝。拉杆在立模后浇筑混凝土
