电气施工图设计总说明
校核专业电气编制阶段施工图共10页第 1 页日期201x.x
1. 工程概况
1.1生产品种及生产规模：本工程为年产10万吨文化用纸工程。
1.2厂址：河南省许昌市
1.3 本车间建筑概况：本车间为造纸车间。
建筑面积：18986m2。
外形尺寸：东西向长246.47m，南北向宽39.5m。
建筑高度：23.54m(檐口)。
建筑层数：两层（局部三层）。
结构形式：框排架结构。
1.4生产的火灾危险性分类：丙类；建筑耐火等级为二级。
1.5生产环境特征及爆炸和火灾危险场所的区域级别：
打浆、配浆、白水回收、纸机湿部：潮湿。
填料间：多尘。
胶料调制：湿热。
矾土溶解：酸腐蚀。
造纸机干部：23区、高温。
复卷、切纸、选纸、包装、损纸间：23区。
2. 设计范围
2.1 设计范围包括xxxx(子项名称)的动力及照明配电、防雷与接地设计。
2.2 本工程电气专业施工图设计全部完成时间为201x年x月xx日，所有与电气设计中相
关的资料截止日期为201x年x月xx日。截止日期之后如设备资料有变化，均由设备供货商配合工程施工方及甲方做相应调整。
3. 设计依据
3.1 建设单位委托设计任务书及有关技术联络纪要。
3.2本院工艺、暖通、土建等专业及有关设备供货商提供的相关图纸和资料。
3.3使用的主要设计规范、技术规程及国家通用标准图集。
3.3.1 设计规范和技术规程：
【√】供配电系统设计规范GB 50052-2009
【】35~110KV变电所设计规范GB 50059-2011
电气施工图设计总说明
校核专业电气编制阶段施工图共10页第 2 页日期201x.x
【√】3~110KV高压配电装置设计规范GB 50060-2008
【√】20KV及以下变电所设计规范GB 50053-2013
【√】三相交流系统短路电流计算GB/T 15544-1995 【√】并联电容器装置设计规范GB 50227-2008
【√】电力装置的继电保护和自动装置设计规范GB 50062-2008
【√】电力装置的电测量仪表装置设计规范GB J63-1990
【√】电测量及电能计量装置设计技术规程GB/T50063-2008
【√】低压配电设计规范GB 50054-2011
【√】通用用电设备配电设计规范GB 50055-2011
【√】电热设备电力装置设计规范GB 50056-1993
【√】漏电保护器安装和运行GB 13955-2005
【√】电能质量公用电网谐波GB/T 14549-1993 【√】建筑照明设计标准GB 50034-2013
【】城市道路照明设计标准CJJ45-2006
【√】建筑物防雷设计规范GB 50057-2010
【√】建筑物电子信息系统防雷技术规范GB50343-2012
【√】电力工程电缆设计规范GB 50217-2007
【√】建筑设计防火规范GB50016-2006
【√】火灾自动报警系统设计规范GB 50116-2013
【】火灾自动报警系统施工及验收规范GB 50166-2007
【】高压输变电设备的绝缘配合GB 311.1-2012
【√】交流电气装置的过电压保护和绝缘配合DL/T 620-1997
【√】交流电气装置的接地DL/T 621-1997
【√】交流电气装置的接地设计规范GB/T 50065-2011 【√】系统接地的型式及安全技术要求GB 14050-2008
【】电力设施抗震设计规范GB 50260-2013
【】严酷条件下户外场所电气设施GB 9089.1~9089.2-2008 【】爆炸和火灾危险环境电力装置设计规范GB 50058-1992
【】石油化工企业设计防火规范GB 50160-2008
【√】火力发电厂与变电所设计防火规范GB 50229-2006
【】电子计算机机房设计规范GB 50174-2008
电气施工图设计总说明
校核专业电气编制阶段施工图共10页第 3 页日期201x.x
【】锅炉房设计规范GB 50041-2008
【√】制浆造纸设计规范QBJ101-1988
3.3.2国家通用标准图集：
【√】建筑电气工程设计常用图形和文字符号09DX001
【】干式变压器安装99D201-2 【√】10/0.4KV变压器布置及变配电所常用设备构件安装03D201-4 【√】常用低压配电设备及灯具安装(2004年合订本) D702-1~3 【√】封闭式母线及桥架安装(2004年合订本) D701-1~3 【√】电缆桥架安装04D701-3 【√】电缆敷设(2013年合订本) D101-1~7 【√】电缆防火阻燃设计与施工06D105
【√】室内管线安装(2004年合订本) 03D301-1~3 【】吊车供电线路安装06D401-1 【√】防雷与接地安装(2003年合订本) D501-1~4
【】爆炸危险环境电气线路和电气设备安装12D401-3
【】常用电机控制电路图(2010年合订本) 10D303-2~3 【√】火灾报警及消防控制04X501
4．电气设备编号方式
4.1 变压器编号
XX TD01----TDxx
变压器编号（二位）
保管单位顺序号（按车间或工段）
4.2 10kV高压开关柜
XX AH101----AHxxx
10kV高压开关柜编号（两位）
保管单位顺序号（按车间或工段）4.3 0.38kV低压配电屏
XX-P101----Pxxx
0.38kV低压配电屏编号
保管单位顺序号（按车间或工段）
电气施工图设计总说明
校核专业电气编制阶段施工图共10页第 4 页日期201x.x
4.4 动力配电箱
XX AP01----APxx
动力配电箱编号（二位）
保管单位顺序号（按车间或工段）
4.5双电源切换箱
XX APE01----APExx
双电源切换箱编号（二位）
保管单位顺序号（按车间或工段）
4.6 检修电源箱
XX AM01----AMxx
检修电源箱编号（二位）
保管单位顺序号（按车间或工段）
4.7 照明配电箱
XX AL01----ALxx
照明配电箱编号（二位）
保管单位顺序号（按车间或工段）
4.8 应急照明配电箱
XX ALE01----ALExx
应急照明配电箱编号（二位）
保管单位顺序号（按车间或工段）
4.9 插座箱
XX XZX-01----XZX-xx
插座箱编号（二位）
保管单位顺序号（按车间或工段）
5．电力负荷
5.1本工程XX工段的用电负荷属于连续性生产性质，中断供电将造成较大的经济损失，列
为二级用电负荷。
5.2本工程XX工段的用电设备总装机容量约为3616kW，无10kV高压设备，380V AC低
压设备装机容量约为3616kW，备用容量约为663.2kW。
6．供电电源
本工程XX车间10KV电源由厂区自备电站引来。
电气施工图设计总说明
校核专业电气编制阶段施工图共10页第 5 页日期201x.x
7．供电电压
7.1车间主进线电压供电电压为10kV；
7.2一般低压电动机供电电压采用380V；
7.3照明电压根据不同场合分别采用220V、36V、24V、12V。

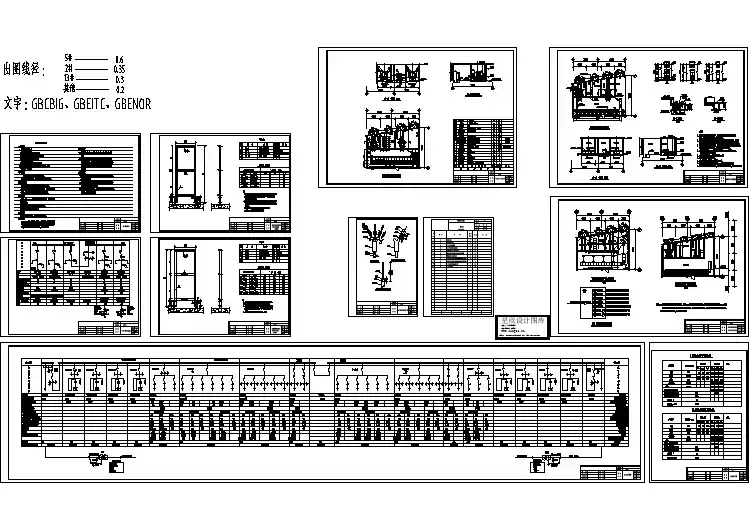

8．供电系统
8.1 10KV配电系统采用单母线分段运行方式，正常时，两段10kV母线分列运行，两个10KV
电源同时工作，互为备用；当其中一段母线失电时，母线分段断路器方可合闸，母线分段断路器采用手动合闸方式。每回10KV进线可以满足碱回收车间100%的用电负荷。
8.2本工程10kV电力系统采用中性点不接地系统；车间内0.4kV及0.69kV配电系统除12
脉波纸机传动控制柜部分采用IT系统外，其余低压配电部分均采用TN-S接地系统，要求N线和PE线自各低压总配电柜处开始应严格分开，不得再合一。
9．车间变压器
根据各用电设备负荷，本车间选用1台节能型全封闭免维护油浸式电力变压器，联接组别为Dyn11，容量为2500KVA，变压器中性点可靠接地。
10．电气控制
10.1 车间内一般电动机主要采用DCS集中控制，MCC柜上设置试验转换开关、按钮和
指示灯，高压电动机在现场机旁装设温控箱（带紧停按钮），部分低压电机在现场机旁装设紧停按钮盒。部分用电设备随机配套有现场控制箱需要在现场点动或起/停控制，其现场控制开关进入DCS联锁。
10.2 37KW及以上电动机回路设置4~20mA电流输出并通过通讯送至DCS显示。需要功
率变送的回路装设功率变送器。
10.2 90KW及以下低压电动机采用智能型马达控制器进行保护。
10.3 一般110KW及以上低压电动机采用软起动方式；工艺要求变频调速的电动机采用变
频器控制。
10.4所有马达保护器、软启动器和变频器均采用硬线连接的方式进行控制。
10.5车间电气I/O机柜就近放在相应的低压配电室内。
