低坝斗槽式取水构筑物工艺设计体会 刘赟（新疆城乡规划设计研究院有限公司，新疆830002）近年来，以地表水作为水源的工程实例日趋增多，具体的取水构筑物方式也多种多样，本人在新疆高寒地区的河流上设计采用低坝斗槽组合式取水构筑物的工艺方面有一些心得体会，同时提出在设计中值得进一步商榷的议题，希望通过本文与给排水专业同行共同探讨。 一、低坝式（固定坝）取水构筑物的适用条件即河流的特点 1、流量和水位变化的幅度很大，水位猛涨猛落，但洪水持续时间不长。在枯水期内流量很小，水层很浅。有时出现多股细流，甚至地面断流。暴雨之后，山洪暴发，洪水流量可为枯水流量的数十、数百倍或更大。 2、水质变化剧烈。枯水期水流清澈见底。暴雨后，水质骤然浑浊，含沙量大，漂浮物多。雨过天晴，水又复清澈。 3、河床常为砂、卵石或岩石。河床坡度陡比降大，洪水期流速大，推移质多，粒径大，有时甚至出现1米以上的大滚石。 4、北部某些山区河流潜冰（水内冰）期较长。 新疆某县城供水工程水源为电站的退水渠即总干渠，总干渠有以下特点：（1）水量：枯水期流量为3立方米/秒，丰水期9立方米/秒；（2）水位：取水段渠宽为6.0米，常年水位1.50米，枯水位0.5米，最高水位2.5米；（3）水质：非洪水期主要水质指标平均值为：PH值8.04（国标6.5-8.5），总硬度144.50mg/L（国标450 mg/L），氟化物0.47 mg/L （国标1.0 mg/L），氯化物3.6 mg/L（国标250 mg/L），硫酸盐61 mg/L（国标250 mg/L），大肠菌群5个/Ｌ（国标3个/Ｌ），由以上水质化验报告可以看出，非洪水季节的水质除总大肠菌群超标外，其余水质指标均能满足《生活饮用水水源水质标准》的控制指标，该 由上表可知，该水源最高含沙量发生在6月份，浊度较高，含沙量为2020毫克/升，由上述资料可以看出，该水源流量和水位变化的幅度较大，水质变化较为剧烈，采用低坝式（固定坝）取水方式较为合理。 二、工艺设计时需要注意以下几点

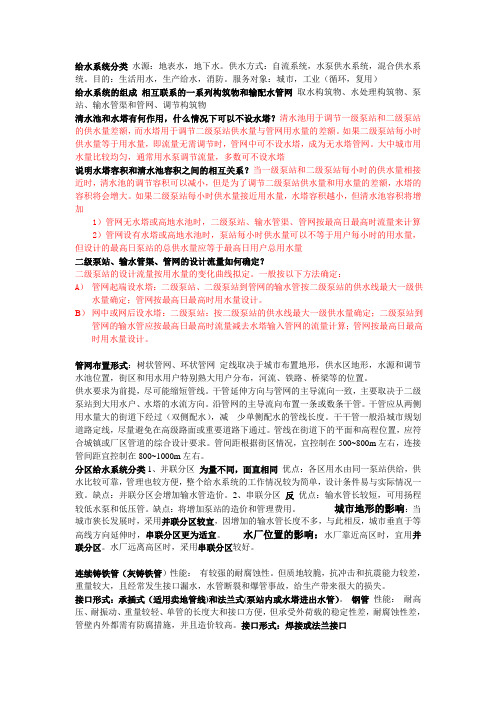

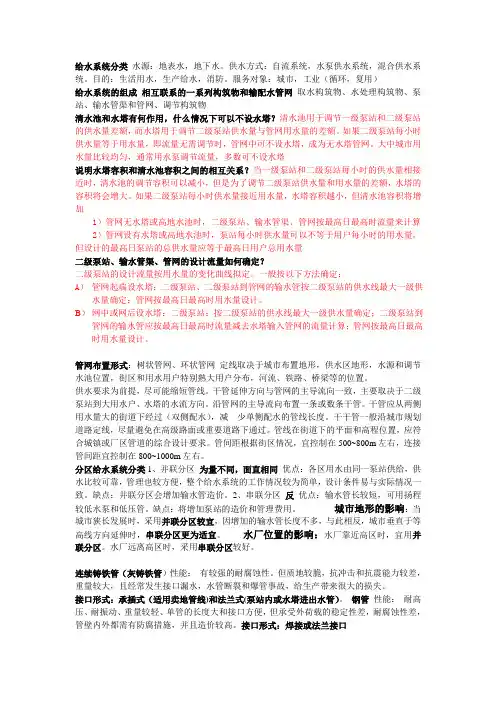

给水工艺处理基本知识 一、城镇供水系统 .供水系统分类和组成 供水系统分类： 供水系统是由取水、输水、水质处理和配水等设施组成的总体工程。 供水系统的分类： ⑴按水源分类，分为地表水和地下水供水系统； ⑵按供水方式，分为重力供水系统、压力供水系统和混合供水系统； ⑶按使用目的，分为生活用水、生产供水和消防供水系统； ⑷按服务对象，分为城镇供水和工业供水系统。 供水系统组成： 供水系统一般由取水构筑物、原水输水管（渠）、水处理构筑物、调节及增压构筑物、配水管网等部分组成。 1.取水构筑物：取集原水而设置的各种构筑物的总称。 2.原水输水管（渠）：将取水构筑物取集的原水送入净水厂处理的管（渠） 设施。 3.水处理构筑物：对原水进行处理，以达到用户对水质要求的各种构筑物， 通常把这些构筑物布置在水厂。 4.调节及增压构筑物：贮存和调节水量、保证水压的构筑物，如清水池、泵 站等，一般设在厂内，也可在厂内外同时设置。 5.配水管网：用以向用户配水的管道系统。 分质、分压和区供水： 统一供水系统是指城镇供水系统将生活、生产、消防三者合一，统一按生活饮用水卫生标准供水。 除了统一供水系统外，还可分为：分质供水系统、分压供水系统、分区供水系统。 1.分质供水系统 根据不同用户对水质要求不用，采用分质供水的系统。如将水质要求较低的工业用水与城镇供水系统分开单独设置的供水系统；将海水或城市污水处再生后作为厕所冲洗、绿化等杂用水供水系统。 2.分压供水系统 根据管网分压的不同要求，分别供应的系统。如城镇中某些高层建筑区，或地势较高的地区要求较高的供水压力，可采用不同的压力供水系统。 3.分区供水系统 在一个城市中由于地形不同形成分别供水的成为分区供水系统。按布置方式可分成并联供水系统（由同一泵站分别向二区单独供水）；串联供水系统即高区泵站从低区取水，然后向高区供水。 影响供水系统布置的因素
地下水取水构筑物施工规范 第一节一般规定 第1.1.1条采用无砂混凝土制作大口井井筒或渗渠集水管时，应经试验确定其骨料粒径、灰石比和水灰比。并应制定搅拌、浇筑和养护的施工措施，其渗透系数、阻砂能力和强度不应低于设计规定。 第1.1.2条滤料的制备应符合下列规定： 一、滤料的粒径及性质符合设计要求。 二、滤料经过筛选并检验合格后，按不同规格堆放在干净的场地上，并防止杂物混入。 三、标明堆放的滤料的规格、数量和铺设的层次。 四、滤料在铺设前应冲洗干净。其含泥量不应大于1.0%(重量比)。 第1.1.3条铺设大口井或渗渠的反滤层前，应将大口井中或渗渠沟槽中的杂物全部清除，并经检查合格后，方可铺设反滤层。 第1.1.4条滤料在运输和铺设过程中，应防止不同规格的滤料或其它杂物混入。冬期施工时，滤料中不得含有冻块。第1.1.5条滤料的运送应采用溜槽或其他方法将滤料送至大口井井底或渗渠槽底，不得直接由高处向下倾倒。 第1.1.6条大口井或渗渠施工完毕，并经检验合格后，应
按下列规定进行抽水清洗： 一、抽水清洗前应将大口井或渗渠中的泥砂和其它杂物清除干净。 二、抽水清洗时，对大口井应在井中水位降到设计最低动水位以下停止抽水；对渗渠，应将集水井中水位降到集水管管底以下停止抽水。待水位回升至静水位左右应再行抽水。并应在抽水时取水样，测定含砂量。当设备能力已经超过设计产水量而水位未达到上述要求时，可按实际抽水设备的能力抽水清洗。 三、当水中的含砂量小于或等于0.5ppm(体积比)时，停止抽水清洗。 四、抽水清洗时的静水位、水位下降值及含砂量测定结果，应及时做好记录。 第1.1.7条大口井或渗渠经过抽水清洗后，应按下列规定测定产水量； 一、应测定大口井或渗渠集水井中的静水位； 二、抽出的水应排至降水影响半径范围以外； 三、按设计产水量进行抽水，并测定井中的相应动水位。当含水层的水文地质情况与设计不符
