树脂玻璃钢胶料配方实例打底料（底漆）配方实例
〔使用条件〕使用温度底于
环氧玻璃钢胶料配方实例
环氧酚醛玻璃钢胶料配方实例
环氧呋喃玻璃钢胶料配方实例
环氧煤焦油玻璃钢胶料配方实例
酚醛玻璃钢胶料配方实例
聚酯玻璃钢胶料配方实例
〔树脂玻璃钢胶料的制备〕
1.环氧酚醛树脂的配制：按比例将称好的两种树脂放入干净容器中，边搅拌，边混合，加热升温至30~40℃后，然后冷却至室温待用；如粘度大可加一定量稀释剂混匀后，加盖贮存。因酚醛树脂对环氧树脂起固化作用，故合树脂应在8小时内用完。
2.环氧呋喃树脂的配制：基本与1相同，加热升温可控制在50~70℃左右。
3.环氧煤焦油树脂的配制：在环氧树脂溶液中（含适量稀释剂二甲苯）将脱水煤焦油加入搅匀即可。温度控制在右。煤焦油在110~150℃下脱水，并用100目筛滤去杂质冷却后使用。
4.胶料的配制：取一定数量的单一树脂或改性树脂，加入稀释剂进行稀释，搅拌均匀后再加入一定数量的增韧加入填料，进行搅拌，在使用前加入固化剂。如配料环境温度较低，也可先加固化剂，后加填料。
配制玻璃钢打底料时，可在未加入固化剂前再加一些稀释剂；配制腻子时，则在加入填料（填料数量约为树脂倍）；配制面层料时则应少加或不加填料。需做彩色面层时，再在面层料中加入一定量的无机染料。
树脂和固化剂的作用是放热反应，体量过大不易散热。因此，胶液切不要大量配制，每次以1千克右左树脂为随用，在初凝期（一般为30~45分钟）内用完。固化剂要逐步倾入，不断搅拌，如发现胶液温度过高，可将配入冷水中冷却，防止局部过热固化。
〔固化剂和增韧剂的制备〕
（1）乙二胺胺丙酮溶液的制备：先在玻璃瓶中加入丙酮1份，然后将玻璃瓶放入冷水浴里，边搅拌边慢慢加入份，控制反应温度不超过50℃，搅拌均匀后冷却至室温，放入耐腐容器中备用，一般七天内用完。
（2）硫酸乙酯的制备：将无水乙醇放在容器中，边搅拌边缓慢加入硫酸，在冷水浴中，控制应反温度不超过5断搅拌冷至室温。置于耐腐密闭容器中，8小时后方可使用，并在七天内用完。
（3）桐油钙松香的制备：桐油钙松香的重量配比为：钙松香∶二氧化锰∶生桐油∶氧化铅=300∶4~8∶1∶000∶制备钙松香。将松香（100份）加热熔化后，均匀撒入氧化钙（8份）充分搅拌并继续加热至250℃，保持15分其冷却后敲碎备用。然后把生桐油加热至200℃，加入二氧化锰与氧化铅，加热搅拌，在15分钟内把温度升至保持7分钟后加入钙松香，进行急速搅拌3分钟，当完全熔化后能拉出1米长丝即可，冷却后使用。
变压器专用黑色环氧树脂灌封胶 【环氧树脂阻燃电子灌封胶特点】 ●本品为黑色环氧灌封胶，混合粘度适中，流动性好，容易渗透进产品的间隙中，成形工艺简单； ● A、B两组份混合后，可操作时间长，可常温固化，亦可加温固化，固化速度适中； ●固化物表面平整无气泡，有很好的光泽，耐酸碱，防潮绝缘，固化后硬度较高； ●固化物有阻燃性能，耐酸碱性能好，防潮防水防油防尘性能佳，耐湿热和大气老化； ●胶水咨询研泰小宋136-866-218-64 ●固化物电气性能优良，收缩率低，粘接强度高，耐冷热循环和大气老化性 好，固化物具有良好的绝缘、抗压、粘接强度高等电气及物理特性。 【环氧树脂阻燃电子灌封胶应用】 ●电子元器件的阻燃、绝缘、防潮、防水灌封： ●凡需要灌注密封、封装保护、绝缘防潮的电子类或其它类产品均可使用； ●广泛应用于变压器，继电器，调节器和固态继电器、高压开关，绝缘子， 互感器，阻抗器，电缆头，电子器件、元件的密封或包封和塑封，报警器、固体电源、FBT回扫变压器、聚焦电位器、摩托车、汽车等机动车辆点火线圈，电机封装，温度变送器、线路板封闭、滤波器、封装太阳能电池板、电源组件、煤矿安全巡查系统等。 ●不适用于有弹性或软质外壳类产品的灌封。 【环氧树脂阻燃电子灌封胶外观及物性】 产品型号：TH-871，详情参数欢迎来电咨询：0769-2638-2628 【环氧树脂阻燃电子灌封胶固化后特性】 ●要灌封的产品需要保持干燥、清洁； ●使用时请先检查A剂，观察是否有沉降，并将A剂充分搅拌均匀再倒胶液； ●按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合 后需充分搅拌均匀，以避免固化不完全； ●灌注后，胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶； 【环氧树脂阻燃电子灌封胶注意事项】 ●在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。 ●混合在一起的胶量越多，其反应就越快，固化速度也会越快，并可能伴随 放出大量的热量，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短，混合后的胶液尽量在短时间内使用完； ●固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。 ●胶水咨询研泰小宋136-866-218-64
手糊玻璃钢常见缺陷及防止方法 1. 1：制品表面发粘 2.在玻璃钢制品生产过程中，往往由于制品暴露在潮湿空气中，或鼓风机，电风扇等排风设备，直吹制品的表面，造成苯乙烯挥发过多，最终层无含蜡的树脂，引起制品表面发粘的现象。 3.处理方法： 4.避免制品低温或潮湿条件下制作。 5.在树脂中加入0.02％石蜡，防止空气中氧气的阻聚作用。 6.控制通风方向，避免过堂风，减少交联剂的挥发。 7.根据室环境温度，控制引发剂，促进剂等用量。 8.或直接用加好石蜡树脂使用操作。 9. 2:起皱 10.玻璃钢制品的起皱，经常发生在胶衣层中，未待第一涂刷的胶衣完全凝胶，就上第二层胶衣，致使第二层胶衣中的苯乙烯，部分溶解了第一层胶衣，引起容涨，产生皱纹。 11.处理方法： 12.适当提高工作环境的温度，在上第一层胶衣时，应使用红外线灯泡烘干后，再上第二层胶衣， 13.待胶衣层凝胶后，再涂刷铺层树脂。适当增加引发剂和促进剂的用量，控制工作室的环境温度，通常在18～20℃之间为宜。14. 3:针眼 15.制品表面的针眼，主要原因是在凝胶前，小气泡进入胶衣层；或模具表面有灰尘；或是在添加阻燃树脂时，因粘度过高，加入到溶剂挥发，留下了针眼。
16.处理方法 17.成型制作时间要用浸渍辊滚，赶走气泡： 18.在树脂中适合加入消泡剂，如硅油等: 19.控制工作环境条件，周围不宜湿度过高，高温也不宜过低 20.催化剂用量不宜过多，避免过早地凝胶而产生气泡。 21.增加材料不宜受潮，若受潮后需要经过干燥处理 22.保持模具表面的清洁。 23. 4，光泽度不佳 24.玻璃钢制品的表面光泽度不佳现象，常见的有：局部出现无光斑片，或者全部表面失去光泽。 25.其主要原因是：制品过早地脱模：或脱模剂选择不好；或模具的表面不干燥。 25.1.处理方法： 25.2.模具使用前，要充分抛光处理，上腊或抛光后，模具表面要用干净的纱布，擦去多余的敷层； 25.3.制品充分固化后，才开始脱模 25.4.模具表面要保持干燥 25.5. 5,胶衣层剥落 25.6.由于制品固化太快，胶衣层发脆；或脱模时装制品背面用力过猛，造成胶衣层的剥落；或铺层的胶衣层没有压实：或模具表面有杂物污染等，均将造成表面胶衣饰剥落现象。 25.7.处理方法；适当降低固化剂，促进剂的用量，掌握好胶衣层的固化程度；

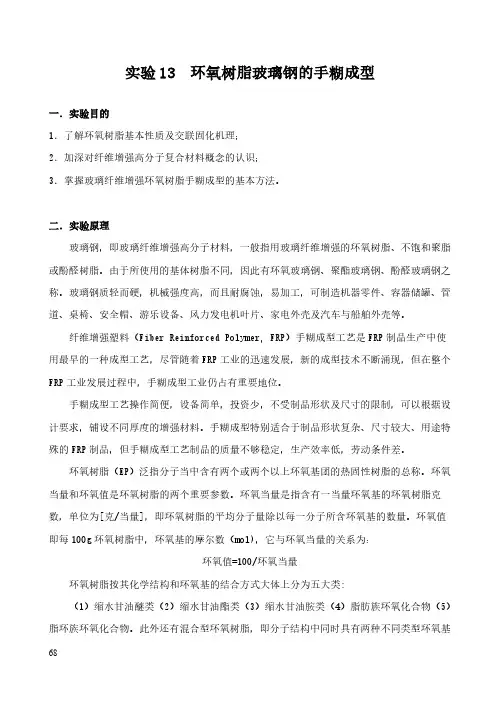

环氧玻璃钢 环氧树脂复合材料是由环氧树脂基体和增强材料（纤维及其织物）通过二者之间的界面复合而成的低压成型材料。 1分类 按其用途大体上可分为：结构复合材料、功能复合材料和通用型复合材料。结构复合材料着重千力学性能的复合、主要用于承力构件并兼具一定的耐热、耐湿等使用性能；功能复合材料着眼于功能性的复合，但也需要有一定的力学性能。 2用途 环氧功能复合材料主要用做耐腐蚀材料、透波材料等；通用型环氧复合材料主要用于受力不很大的、对其他性能要求不是很高的一般构件。环氧结构复合材料由于承载大，因此其增强材料通常采用连续长纤维(如碳纤维、芳纶纤维、高强玻璃纤维等)按受力设计定向定量铺设。据中国环氧树脂行业协会专家介绍，功能复合材料和通用复合材料由于对力学性能要求不是很高，因此为了便于制造和降低成本，多采用玻璃布和毡等作增强材料。 统称为环氧玻璃钢。 环氧玻璃钢由于对力学性能的要求不是很高，一般不做详细的结构设计，可根据载荷大小并参照设定含胶量下的玻璃钢标准试样的强度，估算出所需玻璃钢的厚度，即可求出玻璃布的数量。或依据以往的经验来确定。 3结构 玻璃钢采用的基体树脂大部分是不饱和聚酯树脂。这是由于它价格低、工艺性好、其他性能尚可。只有在聚酯玻璃钢不能满足使用要求时，才采用环氧玻璃钢。也就是说，环氧玻璃钢只用于使用性能要求高的场合，如承力的贮液罐、槽车等。 4成型方法 复合材料的成型方法很多。由于环氧玻璃钢只用作高性能制品，因此有些成型方法在环氧复合材料中很少采用。环氧复合材料的成型方法主要有：裱糊法(湿法)主要用于环氧玻璃钢的成型；铺层法(干法)主要用于高性能环氧结构复合材料的成型；缠绕法主要用于中空回转体制品的成型；拉挤法主要用于环氧复合材料型材的成型。环氧复合材料成型工艺的特点是低压成型(压力<2.5Ma)。这是由于环氧树脂固化时基本上没有低分子挥发物产生无需高压成型。此外环氧复合材料制品往往面积较大、形状不平整，若用高压成型则成本太高。 5应用领域 环氧玻璃钢的应用领域很广，例如：建筑围护结构、贮酸槽、耐酸泵、风机、化工管道、酸碱性反应槽、集装箱、汽车壳体、游艇、扫雷艇、潜水艇构件、浮筒、快艇、电杆、电动机护环、雷达罩、浮桥等。
环氧树脂灌封胶是指以环氧树脂为主要成份，添加各类功能性助剂，配合合适的固化剂制作的一类环氧树脂液体封装或灌封材料。已广泛地用于电子器件制造业，是电子工业不可缺少的重要绝缘材料。它的作用是：强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能。环氧灌封胶应用范围广，技术要求千差万别，品种繁多。从固化条件上分有常温固化和加热固化两类。 一、选用环氧树脂灌封胶时应考虑的问题： 1、使用产品对于灌封胶性能的要求例如：使用温度、冷热交变情况、元器件承受内应力情况、户外使用还是户内使用、受力状况、是否要求环保、阻燃和导热、颜色要求等等。 2、产品使用的灌封工艺：手动或自动灌胶，室温或加温固化，混合后施胶的所需时间，胶体凝固时间，完全固化时间等。 二、环氧树脂灌封胶使用步骤： ●要保持需灌封产品的干燥和清洁； ●使用时请先检查A剂，观察是否有沉降，并将A剂充分搅拌均匀； ●按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全； ●搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液； ●灌注后，胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶； ●固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。 环氧树脂灌封胶操作常见问题分析： 1、胶水不固化，可能原因：固化剂放得太少或放得太多（配比相差很大）、A胶储存时间较长用前未搅拌或未搅拌均匀 2、本应为硬胶的胶水固化后是软的，可能原因：胶水配比不正确：如未按重量比配比或偏差较大（固化剂多了或少了都会有可能有此情况）、A胶储存时间较长用前未搅拌或未搅拌均匀 3、有些胶水固化了，有些胶水没有固化或固化不完全，可能原因：搅拌不均匀、A胶储存时间较长用前未搅拌或未搅拌均匀 4、固化后胶水表面很不平整或气泡很多，可能原因：固化太快、加温固化温度过高、接近或超过操作时间灌封点胶 5、固化后胶水表面有油污状，可能原因：灌胶过程有水、过于潮湿、A胶储存时间较长用前未搅拌或未搅拌均匀
目录 一．编制依据 (1) 二、工程概况 (1) 三.施工准备 (1) 3.1 技术准备： (1) 3.2 施工机具准备 (1) 3.3材料准备 (1) 3.4作业人员准备 (1) 四、施工工艺 (2) 4.1工艺流程： (2) 4.2、材料要求： (2) 4.3作业条件 (3) 五.施工安排 (3) 5.1施工顺序 (3) 5.2施工目标 (4) 5.3 劳动组织及责任分工 (4) 六.安全技术措施 (4) 七.质量要求 (5) 7.1质量标准 (5) 7.2验收程序 (6) 八.应急预案 (6)
一．编制依据 二、工程概况 ####消防水池处于线侧地下通道消防泵房内部，两个结构构造完全相同的水池通过隔墙隔开，池底标高-11.900m，池顶标高-4.480m，单个水池蓄水量为328m3，水池内部采用玻璃钢防腐处理，玻璃钢施工面积：池壁立面450㎡，池底平面84㎡。施工人员可通过3个检修爬梯进入消防水池 三.施工准备 3.1 技术准备： 施工管理人员要认真阅读施工工艺标准及设计要求，与具体施工人员做好技术交底，认真按设计要求施工。 3.2 施工机具准备 所需机具: 角磨机、磨光机、电闸箱、应急灯、配料盆、电缆、刷子、浸胶手套、剪刀、铲刀、防毒面具、风机、36V低压防爆灯、安全带、疏散绳、门式脚手架、安全带。 3.3材料准备 所需材料：环氧树脂、固化剂、稀释剂、玻璃布、水不漏。 3.4作业人员准备
四、施工工艺 4.1工艺流程： 基层清理→配料→涂刷底胶→固化→铺贴第一层玻璃布→固化→铺贴第二层玻璃布→自然固化→修补缺陷→表面处理（涂刷3遍环氧树脂胶料，每遍胶料涂刷前需保证上遍胶料完全固化）→申报工程施工验收 4.1.1 基层清理及烘干后，开始涂刷环氧底胶，底胶环氧树脂与稀释剂、固化剂比例为100:50:17（质量比），使环氧能渗透入水泥内部5-10mm，使玻璃钢层牢牢与混凝土结合。底胶固化后即可进行玻璃钢布的铺贴。底胶固化以表面不粘手和用酒精棉球擦拭，棉球不变色为固化完全。 4.1.2底胶处理合格后，开始玻璃布的铺贴。胶料环氧树脂与稀释剂、固化剂比例为100:15:17（质量比），铺贴玻璃钢布采用浸布法，这样可以使玻璃布含胶量均匀，且含胶量容易掌握。 4.1.3 玻璃钢布的铺贴应顺物料流动方向，布茬搭接不小于5cm，上下层布缝错开不少于5cm，布茬平直，表面平整。 4.1.4 蓄水池内部所有阴阳角和其它受外力冲刷的部位，均需先用水不漏找补，再多加1-2层加强层，以免将来年久因膨胀系数不同造成空鼓或管道震颤造成裂纹。 4.1.5 玻璃布铺贴完毕后作表面处理，处理次数不少于三遍，处理后的表面必须平整、清洁、光滑，无针眼、布纹、气泡、毛刺等任何缺陷。 4.1.6 玻璃钢施工完毕后，应保证玻璃钢层的固化，以表面不粘手和用酒精棉球擦试，棉球不变色为固化完全。 4.2、材料要求： 4.2.1原料必须选有出厂合格证，并在施工前抽检合格的材料。
双酚A型环氧树脂胶粘剂的合成及配制 段国红赵玉英王二兵 ( 太原科技大学化学与生物工程学院，山西太原 030021) 摘要以苯酚与丙酮为原料，以硫酸为催化剂，在助催化剂甲苯的作用下合成了 2，2 －二羟苯基丙烷，即双酚 A。研究了硫酸的滴加速度、助催化剂甲苯的用量、反应温度、反应时间对双酚 A 收率的影响，并得出最佳的反应条件为:硫酸约每 min 13 滴，甲苯与苯酚质量比为1∶ 4，反应时间为 2 h，反应温度为 35℃。收率为 22． 78%。双酚 A 的熔点为154 ～ 158℃。通过对所得产品的红外光谱与双酚 A 的标准红外光谱对比，可以基本证明所合成的产物就是双酚 A。利用所合成的双酚 A 与环氧氯丙烷反应，采用一步法合成路线，制备了双酚 A 型环氧树脂，合成过程中对双酚 A 与环氧氯丙烷的配比、碱的用量和反应温度等因素对其环氧值的影响进行了分析讨论。所制备的环氧树脂的环氧值为 0．475，配制的胶粘剂的室温固化时间为 3 h。在外力作用下，两铝片粘结的固化时间为 2． 0 h，无外力作用时，两铝片粘结的固化时间为 2． 5 h。对玻璃与铜电极进行粘结的室温固化时间为 3． 5 h，玻璃与铝电极粘结的固化时间为3． 5 h。 关键词双酚 A 环氧树脂胶粘剂 环氧树脂胶粘剂又称环氧胶粘剂，简称环氧胶。自 20 世纪 50 年代开始应用以来，发展迅速，已经众所周知，几乎无所不粘，一直受宠不衰，是性能较为全面、应用相对广泛的一类胶粘剂，素有“万能胶”和“大力胶”之美称。 在合成胶粘剂中环氧胶粘剂具有粘结力大、粘结强度高、固化收缩小、电性能优良、尺寸稳定好、抗蠕变性能强、耐化学介质、毒害性很低，无环境污染等优点。对金属、木材、塑料、玻璃、陶瓷、复合材料、混凝土、橡胶、织物等多种材料都具有良好的粘结能力。除了粘结性能之外，还有密封、堵漏、绝缘、防松、防腐粘涂、耐磨、导电、导磁、导热、固定、加固修补、装饰等作用。因此在航空、机械、石油、轻工、水力、化工、冶金、农机、铁路、医疗器械、工艺美术、文物修复、文体用品、日常生活等诸多领域都得到了极为广泛和非常成功的应用［1］。 1 实验部分 1． 1 实验主要试剂 苯酚( 化学纯) ，双酚 A，丙酮，甲苯，苯，98% 硫酸，环氧氯丙烷，氢氧化钠，乙二胺，邻苯二甲酸二丁酯，碳酸钙，酚酞指示剂，试剂均为分析纯。 1． 2 实验设备及仪器 MH － 250 调温型电热套( 北京科伟永兴仪器有限公司) ，XKJ －1 增力电动搅拌器( 姜堰市新康医疗器械有限公司) ，78 －1 磁力加热搅拌器( 苏州威尔实验用品有限公司) ，SGW X －4 显微熔点仪( 上海精密科学仪器有限公司) ，JM628 便携式数字温度计( 天津今明仪器有限公司) ，S． C． 202 型电热恒温干燥箱( 浙江省嘉兴县新胜电热仪器厂制造) ，MB － 104 型傅里叶变换红外光谱仪( 天津港东科技发展股份有限公司) 。 1． 3 双酚 A 的合成［2 ～7］ 将 30 g 苯酚加入三口烧瓶中，用 8 mL 甲苯将其溶解，在不断搅拌下，加入 12 mL 丙酮。当其全部溶解后，温度达到 15℃时，匀速搅拌下，开始逐滴加入浓硫酸 18 mL。保持反应混和物的温度在 35℃。溶液颜色由无色透明转为橘红色，逐渐变粘，搅拌持续2 h。 将上述液体以细流状倾入150 mL 冰水中并充分搅拌，则溶液中出现黄色的小颗粒状物，静置。待溶液充分冷却后经减压过滤，将滤饼用水洗涤至呈中性，压紧抽干，再用滤纸

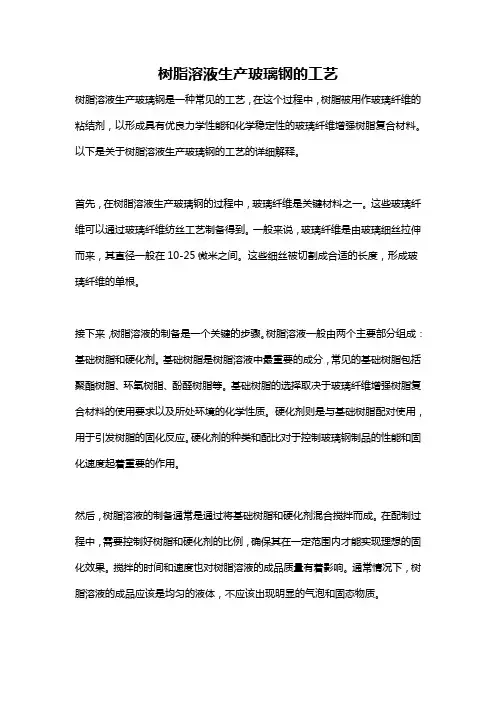

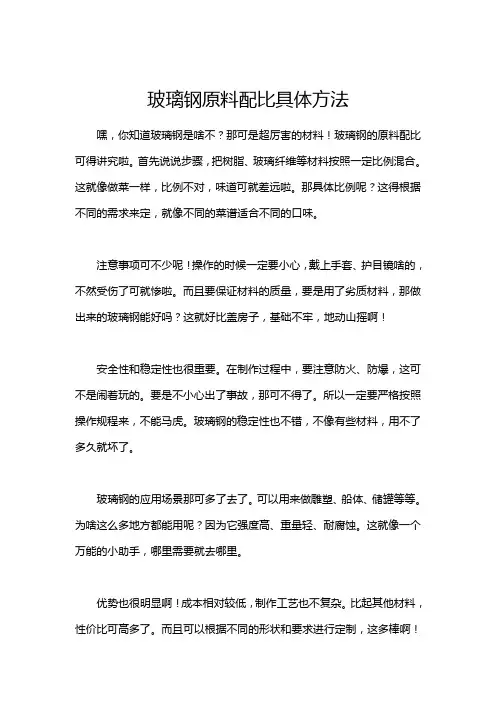

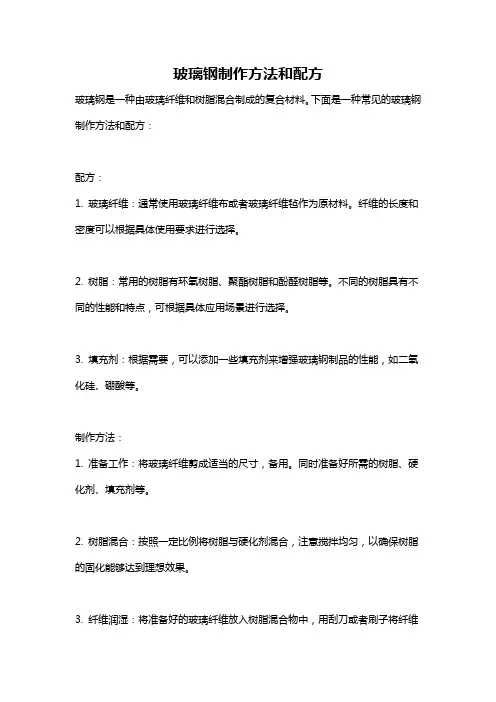

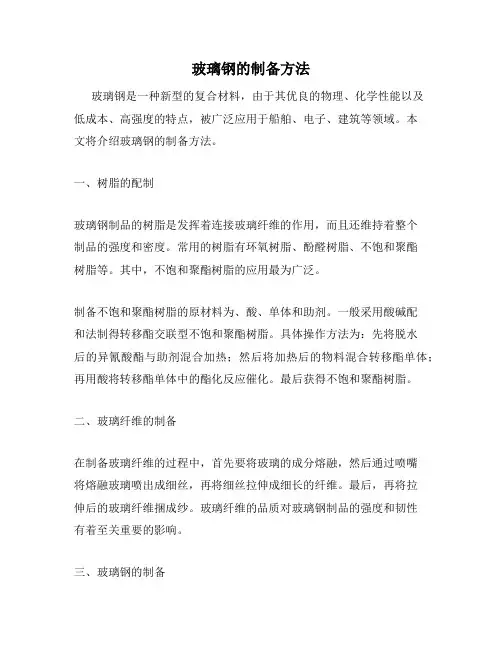

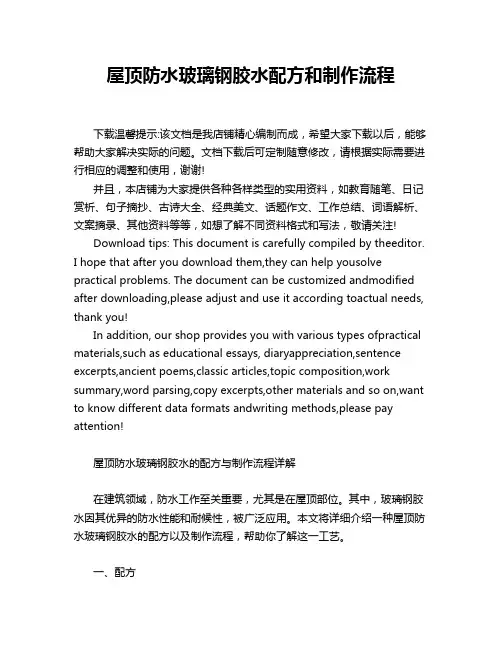

玻璃钢制品成本/材料成型工艺你了解多少？ 2017-08-11中国玻璃纤维 玻璃钢制品厂家很多，一般来说，玻璃钢应用在很多行业上都能带来极大的便利性与安全性。 玻璃纤维增强塑料是以不饱和聚酯树脂为基体制作的增强塑料，称为不饱和聚酯树脂玻璃钢。它以价格低廉，工艺性好，固化后综合性能好，越来越广泛的应用于建筑、防腐、造船、交通运输、汽车行业、电器工业等方面。不但可用做装饰件，还可以做为结构材料应用。尤其在小批量生产中，采用玻璃钢制品可降低成本，缩短生产周期，减小工装费用，提高零件质量。 一、车间的条件：车间应通风良好并保持干燥，相对湿度应小于80％。温度应在15℃-25℃，并避免过堂风。否则易造成苯乙烯挥发量过大，使树脂固化不完全，制品表面发粘。 二、材料保管：库房温度应低于20℃。树脂保管期不得超过其贮存期，玻璃纤 维应放在干燥的地方。促进剂也不得超过其贮存期。树脂、固化剂应该存放在远离工作场所的阴凉地方。固化剂与促进剂应远离。固化剂不能与纸张、棉花或其他纤维素织物接触，否则易引起自燃。 三、工具：玻璃钢生产中需要的工具有：配胶桶、胶桶、毛刷、剪刀、手套、锉刀、辊子及一些小型电动工具。 四、工艺装备（成形模）的选择：按照零件外观要求选择阴模成型或阳模成型，贴胎面为光滑面。按照图纸或样板制造生产母模。按照生产母模制造成型模。成型模和母模的材质可以是金属、木质、石膏、环氧树脂加填料以及玻璃钢等。 五、树脂种类的选择：不饱和聚酯树脂是指具有线型结构的可溶的、分子量不高而主链上同时具有重复酯键和不饱和双键的有机高分子化合物。成品出厂时的状

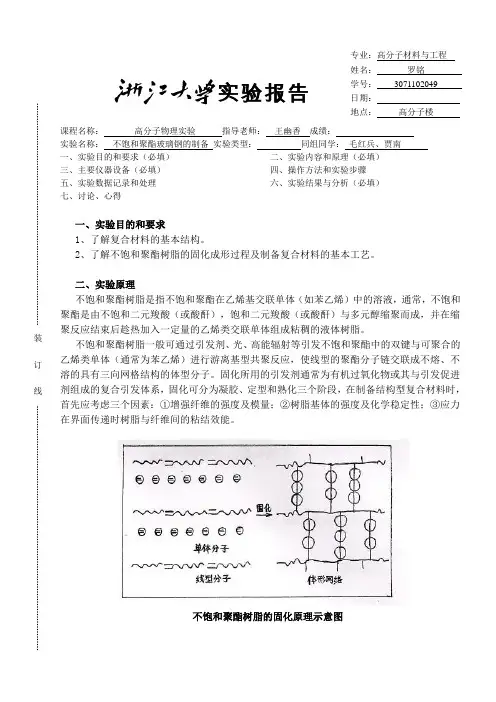

态是线型不饱和聚酯的苯乙烯溶液，不能长期保存，其固化后产物为苯乙烯与不饱和聚酯的体型结构共聚物，具有不溶不熔的特性。由于分子结构不同，其产品性能也不尽相同。所以有不同的树脂牌号，按性能可分为通用型、防腐型、自熄型和耐热型等。常用的为通用型有191DA#、191DC#等，其性坚硬刚性较 大，可用于做玻璃钢制品。196#树脂为柔性树脂，可改善玻璃钢制品的脆性。 六、促进剂、固化剂的选择：固化剂采用过氧化苯甲酰二丁酯糊，使用时需搅拌均匀。促进剂采用环烷酸钴苯乙烯溶液，紫色液体。 七、增强剂：玻璃纤维为主要增强剂。包括表面毡，短切纤维毡，碳纤维及各种布。增强剂的含量将影响玻璃钢制品的性能。增强剂含量过少会影响制品的刚性，使脆性过大。含量过多，易造成制品浸渍不良，产生分层。制品韧性差。手糊主要采用无捻织物及短切毡等。 表面毡：定长单丝粘结成很簿的一种毡，它浸胶速度快且能吸收比较多量的树脂，复盖适宜性好。可用于铺复玻璃钢制品表面，掩盖玻璃纤维，增强胶衣树脂层的强度，使制品表面光滑。一般用016玻璃纤维布代替。 短切纤维毡：由一定长度的短切纤维，在平面上均匀地交错迭织之后，用粘结剂将其粘紧而成的一种毡。可吸收大量树脂，可以与无捻织物混合使用或单独使用。 平纹布、斜纹布：这两种布除气泡性好，浸胶易透，铺复性好。厚度有 0.1mm;0.2mm;0.3mm;0.4mm等。覆盖制品表面，可增加制品美观。 碳纤维：强度好，价格贵，如无特殊要求，一般很少采用。可根据零件外观要求和结构，采用不同厚度的毡和布。一般应采用第一层用表面毡，第二层用短切毡，之后使用平纹布直至厚度的结构。特殊情况可由工艺视情况选择。
玻璃钢（FRP）亦称作GRP，即纤维强化塑料，一般指用玻璃纤维增强不饱和聚脂、环氧树脂与酚醛树脂基体。以玻璃纤维或其制品作增强材料的增强塑料，称谓为玻璃纤维增强塑料，或称谓玻璃钢。由于所使用的树脂品种不同，因此有聚酯玻璃钢、环氧玻璃钢、酚醛玻璃钢之称。质轻而硬，不导电，机械强度高，回收利用少，耐腐蚀。可以代替钢材制造机器零件和汽车、船舶外壳等 采用玻璃钢复合材料的概念是指一种材料不能满足使用要求，需要由两种或两种以上的材料复合在一起，组成另一种能满足人们要求的材料，即复合材料。例如，单一种玻璃纤维，虽然强度很高，但纤维间是松散的，只能承受拉力，不能承受弯曲、剪切和压应力，还不易做成固定的几何形状，是松软体。如果用合成树脂把它们粘合在一起，可以做成各种具有固定形状的坚硬制品，既能承受拉应力，又可承受弯曲、压缩和剪切应力。这就组成了玻璃纤维增强的塑料基复合材料。由于其强度相当于钢材，又含有玻璃组分，也具有玻璃那样的色泽、形体、耐腐蚀、电绝缘、隔热等性能，象玻璃那样，历史上形成了这个通俗易懂的名称“玻璃钢”，这个名词是由原国家建筑材料工业部部长赖际发同志于1958 年提出的，由建材系统扩至全国。玻璃钢的含义就是指玻璃纤维作增强材料、合成树脂作粘结剂的增强塑料，国外称玻璃纤维增强塑料。随着我国玻璃钢事业的发展，作为塑料基的增强材料，已由玻璃纤维扩大到碳纤维、硼纤维、芳纶纤维、氧化铝纤维和碳化硅纤维等，无疑地，这些新型纤维制成的增强塑料，是一些高性能的纤维增强复合材料，再用玻璃钢这个俗称就无法概括了。考虑到历史的由来和发展，通常复合材料，这样一个名称就较全面了。
优点 轻质高强 相对密度在1.5~2.0之间，只有碳钢的1/4~1/5，可是拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比。因此，在航空、火箭、宇宙飞行器、高压容器以及在其他需要减轻自重的制品应用中，都具有卓越成效。某些环氧FRP的拉伸、弯曲和压缩强度均能达到400Mpa以上。 耐腐蚀 FRP是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力。已应用到化工防腐的各个方面，正在取代碳钢、不锈钢、木材、有色金属等。 电性能好 是优良的绝缘材料，用来制造绝缘体。高频下仍能保护良好介电性。微波透过性良好，已广泛用于雷达天线罩。 热性能良好 FRP热导率低，室温下为1.25~1.67kJ/（m·h·K），只有金属的1/100~1/1000，是优良的绝热材料。在瞬时超高温情况下，是理想的热防护和耐烧蚀材料，能保护宇宙飞行器在2000℃以上承受高速气流的冲刷。 可设计性好 （1）可以根据需要，灵活地设计出各种结构产品，来满足使用要求，可以使产品有很好的整体性。 （2）可以充分选择材料来满足产品的性能，如：可以设计出耐腐的，耐瞬时高温的、产品某方向上有特别高强度的、介电性好的，等等。 工艺性优良 （1）可以根据产品的形状、技术要求、用途及数量来灵活地选择成型工艺。 （2）工艺简单，可以一次成型，经济效果突出，尤其对形状复杂、不易成型的数量少的产品，更突出它的工艺优越性。 缺点 1.弹性模量低 FRP的弹性模量比木材大两倍，但比钢（E=2.1E5）小10倍，因此在产品结构中常感到
环氧树脂胶固化结构的形成及其性质 1、固化结构的形成: a.加成聚合反应形成的固化结构:环氧基与具有活泼氢的化合物(固化剂)按离子加成聚合反应形成固化结构，亲质子试剂攻击环氧基上电子密度低的碳原子，亲电子试剂的质子攻击环氧基上电子密度高的氧原子; ■多元胺类固化剂:多元胺是一类使用最为广泛的固化剂，品种也非常多，以多元伯胺为例，，反应性高的伯胺基首先与环氧基反应生成仲胺基并产生一个羟基，仲胺基同另外的环氧基反应生成叔胺并产生另一个羟基，生成的羟基可以与环氧基反应参与交联结构的形成;多元胺系列固化剂的反应可以用醇、酚来促进; ■多元羧酸及其酸酐:酸酐作为实用的固化剂使用量大，仅次于多元胺。但是多元羧酸因反应速度慢，很少单独用作固化剂，多用于涂料的展色料制造中作为酯化剂。多元羧酸与环氧树脂的固化发生很多反应。首先是多元羧酸的羧基同环氧基反应，以酯键加成，生成羟基，新生成的羟基和环氧树脂中原来带的羟基同环氧基和羧基反应。同环氧基反应生成醚键，同羧基反应缩合形成酯键，同时产生水，水使环氧基开环生成缩水甘油型羧基末端，这些基本反应的重复最终形成由酯键和醚键组成的交联网状固化结构;
■多元硫醇固化剂:多元硫醇作为固化剂很有特色，单独使用时活性差，室温下反应非常慢，但在适当促进剂存在下形成硫离子，固化反应速度就数倍于多元胺系，固化温度越低，这一特色越是发挥得明显。用叔胺做促进剂时，硫醇首先与叔胺反应形成硫醇离子，再与环氧基反应，另一方面叔胺也可以与环氧基反应形成环氧基阴离子，此阴离子同硫醇进行亲核反应; b.离子聚合反应形成的固化结构: ■阴离子聚合:阴离子聚合催化剂充当亲核试剂的作用，常采用强碱性叔胺，叔胺与环氧基反应所生成的鐊阴离子作为引发剂，使环氧基连锁地连结(增长反应)，最后聚合引发末端的烷基或叔胺解离使聚合停止(终止反应); ■阳离子聚合:阳离子聚合物催化剂种类很多，而与环氧树脂相容少，仅有少数路易氏酸适用，但直接与路易氏酸配合环氧树脂，使用期非常短，操作困难，故通常采用路易氏酸和胺(路易氏碱)中和形成稳定的盐(络合物)，络合物在室温下是稳定的，但加热去迅速固化，起潜伏性固化剂的作用; 2、固化结构形成的形态学(morphology):固化结构不是以化学式所表
校讲义 《水声换能器设计与制作工艺》 实验指导书 水声工程学院 王文芝
目录 1.实验一压电瓷材料主要参数测试 (1) 2.实验二环氧树脂粘结与灌封工艺实验 (4) 3.实验三薄壁圆管换能器的制作 (6) 4.实验四复合棒换能器的制作 (10) 5.实验五聚氨酯橡胶的灌封工艺 (13) 6.实验六薄圆片径向振动换能器的制作 (15) 7.实验七薄长片长度振动换能器的设计与制作 (18) 8.实验八水声换能器电声性能参数测量实验 (20) 9.实验九氯丁橡胶硫化工艺实验 (26) 10.实验十超声应用实验 (27)
实验一、压电瓷材料主要参数测试 一、实验目的：掌握压电瓷材料性能参数的测试方法，了解主要参数的计算方法。 二、实验容： 1.学习实验仪器的使用； 2.用“谐振-反谐振”法测试PZT-4、PZT-5的主要参数； 3.电容电桥测量T C ，δtg ； 4.用NW1232低频频率特性测试仪测量1,,m n m f f f ； 5.用ZJ-3A 型准静态33d 测量仪测量各元件的33d 值。 三、实验仪器： 信号源 GFG ——8250A 一台 毫伏表 DF2175 二台 π型网络转接器 自制 一个 低频频率特性测试仪 NW1232 一台 准静态33d 测量仪 ZJ-3A 一台 电容电桥 一台 四、实验原理：通过“谐振-反谐振”方法，测试压电瓷材料的串联谐振频率s f 、并联谐振频率1s p f f 及等，计算出各主要参数。 实验仪器：
五、仪器连接： 六：实验方法： 1.按图连接好仪器。 2.打开仪器开关，将样品夹到夹持架两顶尖处，注意夹持力要尽量小，以样品不掉下来即可，夹持点应选在样品的中心处。 3.调节输入电压，测量薄圆片和薄长条片材料时，使V=1V ，测量长圆柱试样时，使V=3V 。 4.调节信号频率，按测量参数的需要测出试样的1,,m n m f f f ，测量1,m m f f 时，将转接器开关拨到2T R ，测量n f 时将转接器开关拨到3T R ，注意观察输出电压，当输出电压出现第一个峰值时，此时的信号频率即为m f ，继续调节输入信号频率，当输出电压出现第一个谷值时，此时频率为n f ，当输出电压出现第二个峰值时，此时的输入信号频率为1m f 。 5.用NW1232低频频率特性测试仪测量1,,m n m f f f 时，选扫频方式为“线性”，检波方式为“线性”，调节扫频宽度可观测到频率特性曲线，再将扫频方式改为“手动”，可在相应位置测出1,,m n m f f f 。 6.ZJ-3A 静态33d 测量仪使用方法见附页。 七、实验步骤： 1、用薄圆片试样（PZT-4，PZT-5二种）测试材料的δεσtg k T p ,,,33 2、用薄长方片试样（PZT-4，PZT-5二种）测试材料的3111 31),(,d Y S k E
乙烯基脂树脂玻璃钢施工方案 一．基层处理及要求。 1.砼基层必须坚固，密实，强度应符合技术要求，不得有起 沙，脱壳，裂缝，蜂窝等现象。 2.2砼基层必须干燥，一般情况下在深度为20mm的厚度内 含水率不应大于6%. 3.基层表面要干净，施工前，基层表面用手工或电动工具打 磨时应无水泥渣及疏松的附着物。 4.当正式施工时，要用干净的软毛巾刷或压缩空气将基层面 清理干净。 5.如有不平整及缺陷部分，用细石砼或聚合物砂浆修补，养 护后按新基面进行处理。 二、刷底料（封底层） 1.在经过处理的砼表面，均匀的涂刷底料，底料采用环氧乙烯基树脂，不得有漏涂，流挂等缺陷，自然固化时间不得少于24小时。 2.刷完底料后，再做检查，如果有凹陷不平，应采用乙烯基脂树脂胶泥修补刮平。 3．刷底料工作直接关系到后续施工质量，如果本道工序做不好很容易出现起泡，甚至出现玻璃钢整层剥离现象。
4.修补凹陷不平时，同时要求对转角处做成圆弧状或成135度角。胶泥配制方法如下；树脂：固化剂=100:4.混合后按：树脂固化剂总量：石英粉=100:250的比例配制胶泥，每次配制的不大于5kg 三、贴玻璃丝布。 1.玻璃丝布要修边，将毛状物要剪掉。 2.先均匀涂刷一层乙烯基脂树脂料，随即补上一层玻璃丝布，在贴布时要贴实、贴平赶净气泡，其上再涂一层树脂料，胶料应饱满。 3.固化24小时后，修整表面后再按上述程序铺衬下层。 4.每铺衬一层，均应检查前一层的质量，当有毛刺脱层和气泡时应进行修补。 5.铺衬时同层玻璃丝布搭接宽度不应小于50mm上下两层的接缝要错开，错开距离不小于50mm。 四、质量控制措施。 1.对进场材料要严格把关，并予以检验，出现异常应及时通知供应商做进一步验证，并确认无质量问题时才能使用。 2.配备符合要求的称量工具，要做到每次配料每次称量，严格按比例要求进行配料，决不允许凭经验或估计重量的方法进行施工。 3.裁布现场应打扫干净，无粉尘或杂物并且场地要干净。 4.最好选择无风或微风天气施工。
L E D封装所使用环氧树脂胶的组成材料
LED封装所使用环氧树脂胶的组成材料一般使用的封装胶粉中除了环氧树脂之外，还含有硬化剂、促进剂、抗燃剂、偶合剂、脱模剂、填充料、颜料、润滑剂等成分，现分别介绍如下： 1 环氧树脂(EPOXY RESIN) 使用在封装塑粉中的环氧树脂种类有双酚A系(BISPHENOL-A)、NOVOLAC EPOXY、环状脂肪族环氧树脂(CYCLICALIPHATIC EPOXY)、环氧化的丁二烯等。封装塑粉所选用的环氧树脂必须含有较低的离子含量，以降低对半导体芯片表面铝条的腐蚀，同时要具有高的热变形温度，良好的耐热及耐化学性，以及对硬化剂具有良好的反应性。可选用单一树脂，也可以二种以上的树脂混合使用。 2 硬化剂(HARDENER) 在封装塑粉中用来与环氧树脂起交联(CROSSLINKING)作用的硬化剂可大致分成两类: (1)酸酐类(ANHYDRIDES); (2)酚树脂(PHENOLICNOVOLAC)。 以酚树脂硬化和酸酐硬化的环氧树脂系统有如下的特性比较：●弗以酚树脂硬化的系统的溢胶量少，脱模较易，抗湿性及稳定性均较酸酐硬化者为佳；●以酸酐硬化者需要较长的硬化时间及较高温度的后硬化(POSTCURE)；●弗以酸酐硬化者对表面漏电流敏感的元件具有较佳的相容性；●费以酚树脂硬化者在150-175~C之间有较佳的热稳定性，但温度高于175~(2则以酸酐硬化者为佳。
硬化剂的选择除了电气性质之外，尚要考虑作业性、耐湿性、保存性、价格、对人体安全性等因素。 3 促进剂(ACCELERATO OR CATALYST) 环氧树脂封装塑粉的硬化周期(CURING CYCLE)约在90-180秒之间，必须能够在短时间内硬化，因此在塑粉中添加促进剂以缩短硬化时间是必要的。 现在大量使用的环氧树脂塑粉，由于内含硬化剂、促进剂，在混合加工(COMPOUNDING)后已成为部分交联的B-STAGE树脂。在封装使用完毕之前塑粉本身会不断的进行交联硬化反应，因此必须将塑粉贮存于5℃以下的冰柜中，以抑制塑粉的硬化速率，并且塑粉也有保存的期限。如果想制得不用低温保存，且具有长的保存期限(LNOG SHELFLIFE)的塑粉，则一定要选用潜在性促进剂(LATENT CATALYST)，这种促进剂在室温中不会加速硬化反应，只有在高温时才会产牛促进硬化反应的效果。目前日本已有生产不必低温贮存的环氧树脂胶粉，其关键乃在潜在性促进剂的选用。 4 抗燃剂(FLAME RETARDANT) 环氧树脂胶粉中的抗燃剂可分成有机与无机两种。有机系为溴化的环氧树脂或四溴化双酚A(TETRABROMOBISPHENOL A)。无机系则为三氧化二锑(Sb203)的粉末。二者可分开单独使用，也可合并使用，而以合并使用的抗燃剂效果为佳。 5 填充料(LILLER) 在封装塑粉中，填充料所占的比例最多，约在70％左右，因此填充料在封装朔粉中扮演着十分重要的角色。
环氧树脂灌封料及其工艺和常见问题 1、封装技术变革史 在电子封装技术领域曾经出现过两次重大的变革。第一次变革出现在20世纪70年代前半期，其特征是由针脚插入式安装技术(如DIP)过渡到四边扁平封装的表面贴装技术(如QFP)；第二次转变发生在20世纪90年代中期，其标志是焊球阵列．BGA型封装的出现，与此对应的表面贴装技术与半导体集成电路技术一起跨人21世纪。随着技术的发展，出现了许多新的封装技术和封装形式，如芯片直接粘接、灌封式塑料焊球阵列(CD-PBGA)、倒装片塑料焊球阵列(Fc-PBGA)、芯片尺寸封装(CSP)以及多芯片组件(MCM)等，在这些封装中，有相当一部分使用了液体环氧材料封装技术。汉高达告诉您灌封，就是将液态环氧树脂复合物用机械或手工方式灌入装有电子元件、线路的器件内，在常温或加热条件下同化成为性能优异的热同性高分子绝缘材料。 2、产品性能要求 灌封料应满足如下基本要求：性能好，适用期长，适合大批量自动生产线作业；黏度小，浸渗性强，可充满元件和线间；在灌封和固化过程中，填充剂等粉体组分沉降小，不分层；固化放热峰低，固化收缩小；同化物电气性能和力学性能优异，耐热性好，对多种材料有良好的粘接性，吸水性和线膨胀系数小；在某些场合还要求灌封料具有难燃、耐候、导热、耐高低温交变等性能。 在具体的半导体封装中，由于材料要与芯片、基板直接接触，除满足上述要求外，还要求产品必须具有与芯片装片材料相同的纯度。在倒装芯片的灌封中，由于芯片与基板间的间隙很小，要求灌封料的黏度极低。为了减少芯片与封装材料间产生的应力，封装材料的模量不能太高。而且为了防止界面处水分渗透，封装材料与芯片、基板之间应具有很好的粘接性能。 3、灌封料的主要组份及作用 灌封料的作用是强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能。 环氧树脂灌封料是一多组分的复合体系，它南树脂、固化剂、增韧剂、填充剂等组成，对于该体系的黏度、反应活性、使用期、放热量等都需要在配方、工艺、铸件尺寸结构等方面作全面的设计，做到综合平衡。 3.1 环氧树脂 环氧树脂灌封料一般采用低分子液态双酚A型环氧树脂，这种树脂黏度较小，环氧值高。常用的有E．54、E-51、E-44、E-42。在倒装芯片下填充的灌封中，由于芯片与基板之间的间隙很小，因此要求液体封装料的黏度极低。故单独使用双酚A型环氧树脂不能满足产品要求。为了降低产品黏度，达到产品性能要求，我们可以采用组合树脂：如加入黏度低的双酚F型环氧树脂、缩水甘油酯型树脂以及具有较高耐热、电绝缘性和耐候性的脂环族环氧化物。其中，脂环族环氧化物本身还具有活性稀释剂的作用。 3.2 固化剂 同化剂是环氧灌封料配方中的重要成分，固化物性能很大程度取决于固化剂的结构。 (1)室温同化一般采用脂肪族多元胺做固化剂，但这类固化剂毒性大、刺激性强、放热激烈，同

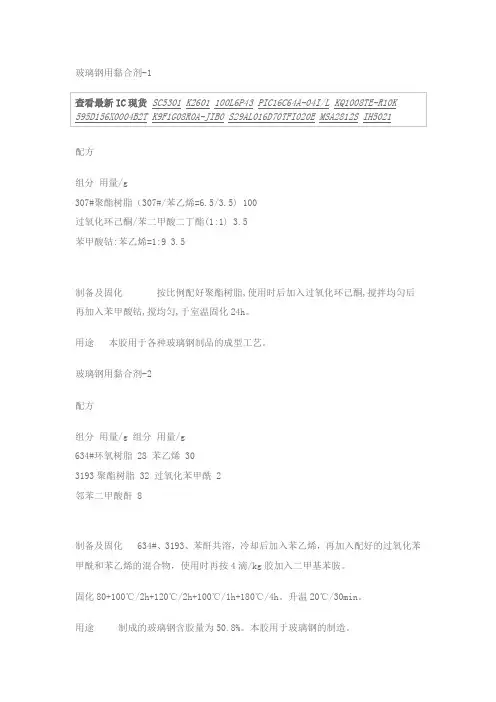

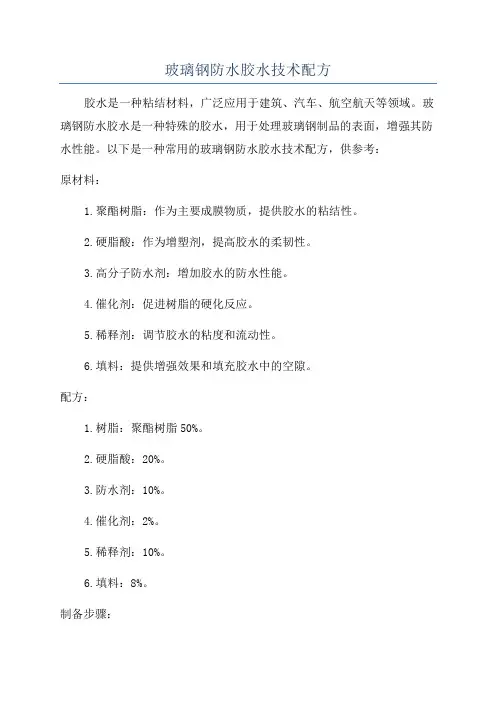

环氧树脂胶粘剂的常用配方 玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂 100 苯乙烯 5 三乙醇胺 6 三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化 100 NA酸酐 68 二甲基苄胺 1.8 丙酮 100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂 32 3193＃聚酯 28 邻苯二甲酸酐 8 BPO 2 苯乙烯 30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 配方一： 618# 100 DTA 8 DBP 20 AL2O3（200目） 100 固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。 配方二： 618# 100 二乙基丙胺 8 DBP 20 AL2O3 100 0.05/20℃/48h τ ＞20MPa 用途同上。 配方三：HYJ-6# 618#100 DBP 15 AL2O3 25 2#SiO22-5 四乙烯五胺 12 0.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。 配方四： 618# 100 间苯二胺 18 600#稀释剂10 间苯二酚 10 0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。 配方五：913# A组：601#环氧 600#稀释剂201#聚酯铝粉和石英粉 B组：BF3乙醚四氢呋喃 A3PO4 A：B=10：1 0.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。 配方六： 四氢呋喃聚醚环氧 5 590#固化剂KH-550 0.2 0.05/30℃/30h τ
Hasuncast3010（A/B） 常温固化高透明环氧树脂 应用：电子产品灌封和密封 类型：双组分环氧树脂 概述：Hasuncast3010是一种100%未填充的固体环氧树脂或浸渍材料，具有优良的物理和电子性能，能快速固化和还原，完全固化后透明度好，光泽度优良。 绝缘性能：3010的体积电阻率1.6X1017ohm-cm,绝缘常数为3.7，绝缘性能将是优越的。 一致性：3010将确保产品在灌封前后电气性能的一致性。 温度范围：－40℃ｔｏ＋110℃。 固化时间：在２５℃室温中6小时表干，1-2天固化。 如需加速固化，请先静置30分钟，然后55度加热2小时，冷却至室温即可。 操作时间：在２５℃室温中1小时。 固化表面：无论在室温或加热固化情况下，表面光滑平整。 混合说明： １、将3010A，B按重量比2：1称量好。 ２、彻底的混合，将容器的边、底角的原料刮起。 ３、真空下混合２９in.Hg10分钟，真空灌封。 ４、灌入元件或模型之中。 储存和装运：在室温下可储存１年，无装运限制。 备注：3010在混合操作时一定注意混合均匀，否则可能出现胶块不干、未完全固化等现象！在混合前确保A胶和B胶无沉淀。将A，B称量准确，充分混合（为了确保混合均匀，建议混合5分钟左右） 包装：Ａ、Ｂ分别装在各自的容器中，两组分为一套，现有A胶10kg包装。B胶5kg包装。 固化前性能参数：Part A Part B 颜色，可见透明透明 粘度（cps）80070ASTM D2393 比重（g/cm3) 1.120.95 混合粘度(cps)540 可操作时间（25℃）小时1 胶化时间（25℃）小时3-4 保质期（25℃）12个月 固化后性能参数： 物理性能 硬度测定（丢洛修氏D）80ASTM D2240
环氧树脂胶配方参考 金属与塑料制品粘接用胶黏剂 HYJ-6环氧胶黏剂 配方 组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 邻苯二甲酸二丁酯15 四乙烯五胺13 氧化铝粉25 制备及固化将配方中前4种组分调制均匀，粘接前加入四乙烯五胺，混合均匀后，即得用于 粘接。粘接后，稍加压力，室温固化2～3d，或70℃固化24h。 用途本胶用于金属与玻璃钢的粘接。 J-37胶 配方 E-44环氧树脂100 间苯二胺15 邻苯二胺15 制备及固化按比例配制，低温保存。固化为80℃时6h。 用途本胶用于粘接金属、玻璃钢等材料。 HYJ-29胶 配方
组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 液体羧基丁腈橡胶16 2-乙基-4-甲基咪唑8 三氧化三铝粉25 制备及固化依次称量，混合均匀。固化：70℃下3h。 用途用于粘接金属和玻璃钢。 KH-511胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 间苯二胺11 液体丁腈橡胶-40 18～20 2-乙基-4-甲基咪唑4 制备及固化依次称量，混合均匀。在0.01MPa压力、120℃下固化3h。用途用于各种金属、玻璃钢、陶瓷、热固性塑料等的粘接，强度较高，中等温度固化，使用 工艺简便，可在-60～+150℃下长期使用。 KH-512胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 647酸酐80 液体丁腈20 2-乙基-4-甲基咪唑2 制备及固化依次称量，混合均匀。固化：120℃下3～4h。 用途用于铝与玻璃钢、金属与硬质塑料等粘接。该胶粘接性能好，
在-60～150℃下使用。 SW-2胶 配方 组分用量/g 组分用量/g A、E-51环氧树脂2.0 苯酚-甲醛-四乙烯五胺0.9 聚醚N330 0.4 C、偶联剂KH-550 石英粉0.6 A：B：C=3：1：0.1 DMP-30 0.1 制备及固化按用量分别配制A、B、C三组分，混合均匀即可。适用期：20℃，10g量，10min 。固化：接触压力，常温下2～4h。 用途本胶为常温快速固化胶，在-60～+60℃下使用，用于铝、钢、铜等金属材料及玻璃钢等 的粘接。 粉末环氧黏合剂 配方 组分用量/g 组分用量/g E-42环氧树脂100 铁粉100 双氰胺7 制备及固化先将双氰胺和铁粉混合均匀，再加到低熔点E-42环氧树脂中，制成粉状（或棒 状）环氧黏合剂。
玻璃钢的树脂类型 Prepared on 22 November 2020
玻璃钢所使用的树脂主要有热塑性树脂和热固性树脂两大类，现在使用比较广泛的，也是通常所说的玻璃钢主 要是以热固性树脂为基体材料的这一类复合材料。 根据结构成分的不同，这类树脂分为环氧树脂、酚醛树脂、不饱和聚酯树脂、环氧改性乙烯基树脂。 环氧树脂主要用于耐腐蚀、高强的领域，像航空航天领域一般就是用的这类树脂。酚醛树脂主要用于防腐领域。 而现在通用领域用的最多的则是不饱和聚酯树脂和乙烯基树脂，这类树脂在常温下即可成型，操作比较方便。同时性价比较高，所以被广泛应用。同时，现在乙烯基树脂在防腐等领域的应用也比较广。 191是最常用的通用性树脂，属于是邻苯型不饱和聚酯树脂，具有一般的机械强度、耐腐蚀性能和耐高温性能，因价格相对低廉，在国内市政管道、通用制品等产品的生产中被大量的应用。 现在国内的191产品良莠不齐，类型比较杂。用的最多的主要是两大类，一类就是普通的191#树脂，这种树脂是采用最初从国外引进这个牌号树脂时的配方、工艺进行生产的，只是对其中的部分组分进行了微调，性能尚佳。另一类是DC改性的191树脂，也就是常说的DC191树脂，这类树脂机械强度原本应优于普通191#树脂，在国外属于是比较优秀牌号，但是在国内，一些小厂将其作为了一种降低成本的手段，在改性时所使用的DCPC多为纯度较低的废料，导致最终产品性能低下，也使DC191在国内成为了低品质树脂的代名词。 抛开这些小厂，国内几家大的树脂生产厂家的DC191性能还是相当不错的。 DC191为双环戊二烯类通用不饱和聚酯树脂,具有中等粘度和中等反应活性.固化制品收缩率小、机械性能好、耐热、耐水、耐腐蚀等,适用于制作多种手糊类玻璃钢及浇铸制品.
