步进电机原理及使用说明
一、前言
步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机是将电脉冲信号转变为角位移或线位移的一种开环线性执行元件，具有无累积误差、成本低、控制简单特点。产品从相数上分有二、三、四、五相，从步距角上分有0.9°/1.8°、0.36°/0.72°，从规格上分有口42~φ130，从静力矩上分有0.1N?M~40N?M。
签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。
二、感应子式步进电机工作原理
（一）反应式步进电机原理
由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。
1、结构：
电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A…与齿5相对齐，（A…就是A，齿5就是齿1）下面是定转子的展开图：
2、旋转：
如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。
如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。
如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。
如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て
这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。
由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。
不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。
不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。
并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、
四、五相为多。
3、力矩：
电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度产生力
F与（dФ/dθ）成正比
S
其磁通量Ф=Br*S
Br为磁密，S为导磁面积
F与L*D*Br成正比
L为铁芯有效长度，D为转子直径
Br=N?I/R
N?I为励磁绕阻安匝数（电流乘匝数）R为磁阻。
力矩=力*半径
力矩与电机有效体积*安匝数*磁密成正比（只考虑线性状态）
因此，电机有效体积越大，励磁安匝数越大，定转子间气隙越小，电机力矩越大，反之亦然。（二）感应子式步进电机
1、特点：
感应子式步进电机与传统的反应式步进电机相比，结构上转子加有永磁体，以提供软磁材料的工作点，而定子激磁只需提供变化的磁场而不必提供磁材料工作点的耗能，因此该电机效率高，电流小，发热低。因永磁体的存在，该电机具有较强的反电势，其自身阻尼作用比较好，使其在运转过程中比较平稳、噪音低、低频振动小。
感应子式步进电机某种程度上可以看作是低速同步电机。一个四相电机可以作四相运行，也可以作二相运行。（必须采用双极电压驱动），而反应式电机则不能如此。例如：四相，八相运行（A-AB-B-BC-C-CD-D-DA-A）完全可以采用二相八拍运行方式.不难发现其条件为C= ,D= .
一个二相电机的内部绕组与四相电机完全一致，小功率电机一般直接接为二相，而功率大一点的电机，为了方便使用，灵活改变电机的动态特点，往往将其外部接线为八根引线（四相），这样使用时，既可以作四相电机使用，可以作二相电机绕组串联或并联使用。
2、分类
感应子式步进电机以相数可分为：二相电机、三相电机、四相电机、五相电机等。以机座号（电机外径）可分为：42BYG(BYG为感应子式步进电机代号）、57BYG、86BYG、110BYG、（国际标准），而像70BYG、90BYG、130BYG等均为国内标准。
3、步进电机的静态指标术语
相数：产生不同对极N、S磁场的激磁线圈对数。常用m表示。
拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A.
步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。
定位转矩：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差
造成的）
静转矩：电机在额定静态电作用下，电机不作旋转运动时，电机转轴的锁定力矩。此力矩是衡量电机体积（几何尺寸）的标准，与驱动电压及驱动电源等无关。
虽然静转矩与电磁激磁安匝数成正比，与定齿转子间的气隙有关，但过份采用减小气隙，增加激磁安匝来提高静力矩是不可取的，这样会造成电机的发热及机械噪音。
4、步进电机动态指标及术语：
1、步距角精度：
步进电机每转过一个步距角的实际值与理论值的误差。用百分比表示：误差/步距角*100%。不同运行拍数其值不同，四拍运行时应在5%之内，八拍运行时应在15%以内。
2、失步：
电机运转时运转的步数，不等于理论上的步数。称之为失步。
3、失调角：
转子齿轴线偏移定子齿轴线的角度，电机运转必存在失调角，由失调角产生的误差，采用细分驱动是不能解决的。
4、最大空载起动频率：
电机在某种驱动形式、电压及额定电流下，在不加负载的情况下，能够直接起动的最大频率。
5、最大空载的运行频率：
电机在某种驱动形式，电压及额定电流下，电机不带负载的最高转速频率。
6、运行矩频特性：
电机在某种测试条件下测得运行中输出力矩与频率关系的曲线称为运行矩频特性，这是电机诸多动态曲线中最重要的，也是电机选择的根本依据。如下图所示：
其它特性还有惯频特性、起动频率特性等。
电机一旦选定，电机的静力矩确定，而动态力矩却不然，电机的动态力矩取决于电机运行时的平均电流（而非静态电流），平均电流越大，电机输出力矩越大，即电机的频率特性越硬。
如下图所示：
其中，曲线3电流最大、或电压最高;曲线1电流最小、或电压最低，曲线与负载的交点为负载的最大速度点。
要使平均电流大，尽可能提高驱动电压，使采用小电感大电流的电机。
7、电机的共振点：
步进电机均有固定的共振区域，二、四相感应子式步进电机的共振区一般在180-250pps之间（步距角1.8度）或在400pps左右（步距角为0.9度），电机驱动电压越高，电机电流越大，负载越轻，电机体积越小，则共振区向上偏移，反之亦然，为使电机输出电矩大，不失步和整个系统的噪音降低，一般工作点均应偏移共振区较多。
8、电机正反转控制：
当电机绕组通电时序为AB-BC-CD-DA或( )时为正转，通电时序为DA-CA-BC-AB或( )时为反转。
三、驱动控制系统组成
使用、控制步进电机必须由环形脉冲，功率放大等组成的控制系统，其方框图如下：
1、脉冲信号的产生。
脉冲信号一般由单片机或CPU产生，一般脉冲信号的占空比为0.3-0.4左右，电机转速越高，占空比则越大。
2、信号分配
我厂生产的感应子式步进电机以二、四相电机为主，二相电机工作方式有二相四拍和二相八拍二种，具体分配如下：二相四拍为,步距角为1.8度；二相八拍为,步距角为0.9度。四相电机工作方式也有二种，四相四拍为AB-BC-CD-DA-AB,步距角为1.8度；四相八拍为AB-B-BC-C-CD-D-AB,(步距角为0.9度）。
3、功率放大
功率放大是驱动系统最为重要的部分。步进电机在一定转速下的转矩取决于它的动态平均电流而非静态电流（而样本上的电流均为静态电流）。平均电流越大电机力矩越大，要达到平均电流大这就需要驱动系统尽量克服电机的反电势。因而不同的场合采取不同的的驱动方式，到目前为止，驱动方式一般有以下几种：恒压、恒压串电阻、高低压驱动、恒流、细分数等。
为尽量提高电机的动态性能，将信号分配、功率放大组成步进电机的驱动电源。我厂生产的SH 系列二相恒流斩波驱动电源与单片机及电机接线图如下：
说明：
CP 接CPU脉冲信号（负信号，低电平有效）
OPTO 接CPU+5V
FREE 脱机，与CPU地线相接，驱动电源不工作
DIR 方向控制，与CPU地线相接，电机反转
VCC 直流电源正端
GND 直流电源负端
A接电机引出线红线
接电机引出线绿线
B 接电机引出线黄线
接电机引出线蓝线
步进电机一经定型，其性能取决于电机的驱动电源。步进电机转速越高，力距越大则要求电机的电流越大，驱动电源的电压越高。电压对力矩影响如下：
4、细分驱动器
在步进电机步距角不能满足使用的条件下，可采用细分驱动器来驱动步进电机，细分驱动器的原理是通过改变相邻（A，B）电流的大小，以改变合成磁场的夹角来控制步进电机运转的。
四、步进电机的应用
（一）步进电机的选择
步进电机有步距角（涉及到相数）、静转矩、及电流三大要素组成。一旦三大要素确定，步进电机的型号便确定下来了。
1、步距角的选择
电机的步距角取决于负载精度的要求，将负载的最小分辨率（当量）换算到电机轴上，每个当量电机应走多少角度（包括减速）。电机的步距角应等于或小于此角度。目前市场上步进电机的步距角一般有0.36度/0.72度（五相电机）、0.9度/1.8度（二、四相电机）、1.5度/3度（三相电机）
等。
2、静力矩的选择
步进电机的动态力矩一下子很难确定，我们往往先确定电机的静力矩。静力矩选择的依据是电机工作的负载，而负载可分为惯性负载和摩擦负载二种。单一的惯性负载和单一的摩擦负载是不存在的。直接起动时（一般由低速）时二种负载均要考虑，加速起动时主要考虑惯性负载，恒速运行进只要考虑摩擦负载。一般情况下，静力矩应为摩擦负载的2-3倍内好，静力矩一旦选定，电机的机座及长度便能确定下来（几何尺寸）
3、电流的选择
静力矩一样的电机，由于电流参数不同，其运行特性差别很大，可依据矩频特性曲线图，判断电机的电流（参考驱动电源、及驱动电压）
综上所述选择电机一般应遵循以下步骤：
4、力矩与功率换算
步进电机一般在较大范围内调速使用、其功率是变化的，一般只用力矩来衡量，力矩与功率换算如下：
P= Ω?M
Ω=2π?n/60
P=2πnM/60
其P为功率单位为瓦，Ω为每秒角速度，单位为弧度，n为每分钟转速，M为力矩单位为牛顿?米P=2πfM/400(半步工作）
其中f为每秒脉冲数（简称PPS)
(二）、应用中的注意点
1、步进电机应用于低速场合－－-每分钟转速不超过1000转，（0.9度时6666PPS)，最好在1000-3000PPS(0.9度）间使用，可通过减速装置使其在此间工作，此时电机工作效率高，噪音低。
2、步进电机最好不使用整步状态，整步状态时振动大。
3、由于历史原因，只有标称为12V电压的电机使用12V外，其他电机的电压值不是驱动电压伏值，可根据驱动器选择驱动电压（建议：57BYG采用直流24V-36V，86BYG采用直流50V,110BYG 采用高于直流80V），当然12伏的电压除12V恒压驱动外也可以采用其他驱动电源，不过要考虑温升。
4、转动惯量大的负载应选择大机座号电机。
5、电机在较高速或大惯量负载时，一般不在工作速度起动，而采用逐渐升频提速，一电机不失步，二可以减少噪音同时可以提高停止的定位精度。
6、高精度时，应通过机械减速、提高电机速度,或采用高细分数的驱动器来解决，也可以采用5相电机，不过其整个系统的价格较贵，生产厂家少，其被淘汰的说法是外行话。
7、电机不应在振动区内工作，如若必须可通过改变电压、电流或加一些阻尼的解决。
8、电机在600PPS（0.9度）以下工作，应采用小电流、大电感、低电压来驱动。
9、应遵循先选电机后选驱动的原则。
五、其他说明
有关低频振动、升降速、机械共振、工作往复运动的误差、平面圆弧X、Y插补误差以及其他问题。具体解决办法恕不便在此叙述，我厂用户可来电咨询，可根据具体情况解决。
不同厂家的电机在设计、使用材料及加工工艺方面差别很大，选用步进电机应注重可靠性而轻
性能、重品质而轻价格。
最好采用同一生产厂家的控制器、驱动器和电机。这样便于最终客户的维护。
步进电机的基本原理
步进电机的基本原理:步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度；反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。混合式步进电机是指混合了永磁式和反应式的优点。它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为0.72度。这种步进电机的应用最为广泛，也是本次细分驱动方案所选用的步进电机。
步进电机的一些基本参数：步进电机固有步距角：它表示控制系统每发一个步进脉冲信号，电机所转动的角度。电机出厂时给出了一个步距角的值，如86BYG250A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.步进电机°），这个步距角可以称之为…步进电机固有步距角?，它不一定是步进电机实际工作时的真正步距角，真正的步距角和驱动器有关。
步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。在没有细分驱动器时，用户主要靠选择不同相数的步进电机来满足自己步距角的要求。如果使用细分驱动器，则…步进电机?将变得没有意义，用户只需在驱动器上改变细分数，就可以改变步距角。保持转矩（HOLDING TORQUE）：是指步进电机通电但没有转动时，定子锁住转子的力矩。它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。DETENT TORQUE：是指步进电机没有通电的情况下，定子锁住转子的力矩。DETENT TORQUE 在国内没有统一的翻译方式，容易使大家产生误解；由于反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQUE。
步进电机的一些特点：1．一般步进电机的精度为步进角的3-5%，且不累积。2．步进电机外表允许的最高温度。步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降乃至于失步，因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点；一般来讲，磁性材料的退磁点都在摄氏130度以上，有的甚至高达摄氏200度以上，所以步进电机外表温度在摄氏80-90度完全正常。3．步进电机的力矩会随转速的升高而下降。当步进电机转动时，电机各相
绕组的电感将形成一个反向电动势；频率越高，反向电动势越大。在它的作用下，电机随频率（或速度）的增大而相电流减小，从而导致力矩下降。4．步进电机低速时可以正常运转,但若高于一定速度就无法启动,并伴有啸叫声。步进电机有一个技术参数：空载启动频率，即步进电机在空载情况下能够正常启动的脉冲频率，如果脉冲频率高于该值，电机不能正常启动，可能发生丢步或堵转。在有负载的情况下，启动频率应更低。如果要使电机达到高速转动，脉冲频率应该有加速过程，即启动频率较低，然后按一定加速度升到所希望的高频（电机转速从低速升到高速）。步进电动机以其显著的特点，在数字化制造时代发挥着重大的用途。伴随着不同的数字化技术的发展以及步进电机本身技术的提高，步进电机将会在更多的领域得到应用。
步进电机14问
1.什么是步进电机?
步进电机是一种将电脉冲转化为角位移的执行机构。通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。您可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
2.步进电机分哪几种?
步进电机分三种：永磁式（PM），反应式（VR）和混合式（HB）
永磁式步进一般为两相，转矩和体积较小，步进角一般为7.5度或15度；
反应式步进一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。在欧美等发达国家80年代已被淘汰；混合式步进是指混合了永磁式和反应式的优点。它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为0.72度。这种步进电机的应用最为广泛。
3.什么是保持转矩（HOLDING TORQUE）?
保持转矩（HOLDING TORQUE）是指步进电机通电但没有转动时，定子锁住转子的力矩。它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。
4.什么是DETENT TORQUE?
DETENT TORQUE 是指步进电机没有通电的情况下，定子锁住转子的力矩。
DETENT TORQUE 在国内没有统一的翻译方式，容易使大家产生误解；由于反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQUE。
5.步进电机精度为多少？是否累积?
一般步进电机的精度为步进角的3-5%，且不累积。
6.步进电机的外表温度允许达到多少?
步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降乃至于失步，因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点；一般来讲，磁性材料的退磁点都在摄氏130度以上，有的甚至高达摄氏200度以上，所以步进电机外表温度在摄氏80-90度完全正常。
7.为什么步进电机的力矩会随转速的升高而下降?
当步进电机转动时，电机各相绕组的电感将形成一个反向电动势；频率越高，反向电动势越大。在它的作用下，电机随频率（或速度）的增大而相电流减小，从而导致力矩下降。
8.为什么步进电机低速时可以正常运转,但若高于一定速度就无法启动,并伴有啸叫声?
步进电机有一个技术参数：空载启动频率，即步进电机在空载情况下能够正常启动的脉冲频率，
如果脉冲频率高于该值，电机不能正常启动，可能发生丢步或堵转。在有负载的情况下，启动频率应更低。如果要使电机达到高速转动，脉冲频率应该有加速过程，即启动频率较低，然后按一定加速度升到所希望的高频（电机转速从低速升到高速）。
9.如何克服两相混合式步进电机在低速运转时的振动和噪声?
步进电机低速转动时振动和噪声大是其固有的缺点，一般可采用以下方案来克服：
A.如步进电机正好工作在共振区，可通过改变减速比等机械传动避开共振区；
B.采用带有细分功能的驱动器，这是最常用的、最简便的方法；
C.换成步距角更小的步进电机，如三相或五相步进电机；
D.换成交流伺服电机，几乎可以完全克服震动和噪声，但成本较高；
E.在电机轴上加磁性阻尼器，市场上已有这种产品，但机械结构改变较大。
10.细分驱动器的细分数是否能代表精度?
步进电机的细分技术实质上是一种电子阻尼技术（请参考有关文献），其主要目的是减弱或消除步进电机的低频振动，提高电机的运转精度只是细分技术的一个附带功能。比如对于步进角为1.8°的两相混合式步进电机，如果细分驱动器的细分数设置为4，那么电机的运转分辨率为每个脉冲0.45°，电机的精度能否达到或接近0.45°，还取决于细分驱动器的细分电流控制精度等其它因素。不同厂家的细分驱动器精度可能差别很大；细分数越大精度越难控制。
11.四相混合式步进电机与驱动器的串联接法和并联接法有什么区别?
四相混合式步进电机一般由两相驱动器来驱动，因此，连接时可以采用串联接法或并联接法将四相电机接成两相使用。串联接法一般在电机转速较的场合使用，此时需要的驱动器输出电流为电机相电流的0.7倍，因而电机发热小；并联接法一般在电机转速较高的场合使用（又称高速接法），所需要的驱动器输出电流为电机相电流的1.4倍，因而电机发热较大。
12.如何确定步进电机驱动器的直流供电电源?
A.电压的确定：混合式步进电机驱动器的供电电源电压一般是一个较宽的范围（比如IM483的供电电压为12～48VDC），电源电压通常根据电机的工作转速和响应要求来选择。如果电机工作转速较高或响应要求较快，那么电压取值也高，但注意电源电压的纹波不能超过驱动器的最大输入电压，否则可能损坏驱动器。
B.电流的确定：供电电源电流一般根据驱动器的输出相电流I来确定。如果采用线性电源，电源电流一般可取I 的1.1～1.3倍；如果采用开关电源，电源电流一般可取I 的1.5～2.0倍。
13.混合式步进电机驱动器的脱机信号FREE一般在什么情况下使用?
当脱机信号FREE为低电平时，驱动器输出到电机的电流被切断，电机转子处于自由状态（脱机状态）。在有些自动化设备中，如果在驱动器不断电的情况下要求直接转动电机轴（手动方式），就可以将FREE信号置低，使电机脱机，进行手动操作或调节。手动完成后，再将FREE信号置高，以继续自动控制。
14.如果用简单的方法调整两相步进电机通电后的转动方向?
只需将电机与驱动器接线的A+和A-（或者B+和B-）对调即可。
关于驱动器的细分原理及一些相关说明（转载）
在国外，对于步进系统，主要采用二相混合式步进电机及相应的细分驱动器。
但在国内，广大用户对“细分”还不是特别了解，有的只是认为，细分是为了提高精
度，其实不然，细分主要是改善电机的运行性能，现说明如下：步进电机的细分控制是由驱动器精确控制步进电机的相电流来实现的，以二相电机为例，假如电机的额定相电流为3A，如果
使用常规驱动器（如常用的恒流斩波方式）驱动该电机，电机每运行一步，其绕组内的电流将从0突变为3A或从3A突变到0，相电流的巨大变化，必然会引起电机运行的振动和噪音。如果使用细分驱动器，在10细分的状态下驱动该电机，电机每运行一微步，其绕组内的电流变化只有0.3A而不是3A，且电流是以正弦曲线规律变化，这样就大大的改善了电机的振动和噪音，因此，在性能上的优点才是细分的真正优点。由于细分驱动器要精确控制电机的相电流，所以对驱动器要有相当高的技术要求和工艺要求，成本亦会较高。注意，国内有一些驱动器采用“平滑”来取代细分，有的亦称为细分，但这不是真正的细分，望广大用户一定要分清两者的本质不同：1．“平滑”并不精确控制电机的相电流，只是把电流的变化率变缓一些，所以“平
滑”并不产生微步，而细分的微步是可以用来精确定位的。
2．电机的相电流被平滑后，会引起电机力矩的下降，而细分控制不但不会引起电机力矩的下降，相反，力矩会有所增加。
步进电机多级细分驱动方法研究
步进电机作为电磁机械装置，其进给的分辨率取决于细分驱动技术。采用软件细分驱动方式，由于编程的灵活性、通用性，使得步进细分驱动的成本低、效率高，要修改方案也易办到。同时，还可解决步进电机在低速时易出现的低频振动和运行中的噪声等。但单一的软件细分驱动在精度与速度兼顾上会有矛盾，细分的步数越多，精度越高，但步进电机的转动速度却降低；要提高转动速度，细分的步数就得减少。为此，设计了多级细分驱动系统，通过不同的细分档位设定，实现不同步数的细分，同时保证了不同的转动速度。
1 细分驱动原理
步进电机控制中已蕴含了细分的机理。如三相步进电机按A→B→C……的顺序轮流通电，步进电机为整步工作。而按A→AC→C→CB→B→BA→A……的顺序通电，则步进电机为半步工作。以A→B为例，若将各相电流看作是向量，则从整步到半步的变换，就是在IA与IB之间插入过渡向量IAB，因为电流向量的合成方向决定了步进电机合成磁势的方向，而合成磁势的转动角度本身就是步进电机的步进角度。显然，I AB的插入改变了合成磁势的转动大小，使得步进电机的步进角度由θb变为0.5 θb，从而也就实现了2步细分。由此可见，步进电机的细分原理就是通过等角度有规律的插入电流合成向量，从而减小合成磁势转动角度，达到步进电机细分控制的目的。
如图1所示，在三相步进电机的A相与B相之间插入合成向量AB，则实现了2步细分。要再实现4步细分，只需在A与AB之间插入3个向量I1、I2、I3，使得合成磁势的转动角度θ1=θ2=θ3=θ4，就实现了4步细分。但4步细分与2步细分是不同的，由于I1、I2、I3 3个向量的插入是对电流向量IB的分解，故控制脉冲已变成了阶梯波。细分程度越高，阶梯波越复杂。
图1 步进细分原理
在三相步进电机整步工作时，实现2步细分合成磁势转动过程为IA→IAB→IB；实现4步细分转动过程为IA→I2→IAB……；而实现8步细分则转动过程为IA→I1→I2→I3→IAB……。可见，选择不同的细分步数，就要插入不同的电流合成向量。
2 多级细分驱动系统的实现
2.1 系统组成
如图2所示，系统由主机、键盘输入系统、步进显示系统、步进控制系统组成。主机采用A T89C51单片机，其为低功耗的8位单片机，片内有一个4K字节的Flash可编程、可擦除、只读存储器，故可简化系统构成，且可满足本系统数据存储空间的要求。主机接收串行口送来的步进控制数
据，并对其进行处理，以实施步进控制。键盘输入系统是用来输入控制所需的细分档位。系统设计时，考虑到随着细分的精确化，如128步细分时，步距角达到足够小，能满足各种步进要求，故以2的整数次幂作为细分基准。步进显示系统由液晶显示器显示当前细分档位和细分后的步进角等参数。为了减少电路的复杂性，该显示器显示的最小单位规定为0.01°。步进控制系统由D/A 转换部分和驱动系统组成。D/A转换部分包括３片DAC0830集成芯片和数据锁存系统。DAC0830转换分辨率是8位，该芯片具有与微处理器兼容、价格低廉、接口简单、转换控制容易等优点。D/A转换部分的功能是将二进制代码表示的阶梯波数值转换为相应的电流值输出，经驱动系统放大，控制步进电机转动。驱动系统采用三级管实现电流放大。
图2 多级细分驱动系统组成
2.2 细分阶梯波的产生
细分的实现过程，就是插入电流合成向量和转换电流合成向量的过程。电流合成向量转化的前提是合成向量的插入。在系统中，由主机根据设定的细分档位，计算出相关参数，经查表生成相对应的阶梯波，即插入了电流合成向量。在正转或反转的控制信号下，阶梯波脉冲由输出端口经锁存系统送入D/A转换器件DAC0830进行电流合成向量的转化，输出对应的电流值，经驱动放大控制步进电机，从而实现了细分驱动。
电流合成向量的插入是实现细分的关键，而要得到电流合成向量，首先必须产生阶梯波。由图1知，在三相电机半步工作的情况下，要实现4步细分，就必须将B相电流分成4份，但不是等分，需保证θ1=θ2=θ3=θ4。若θ1、θ2、θ3、θ4分别对应的电流向量是IB1、IB2、IB3、IB4，则在θ1所对应的三角形内，设步进角为θb，则α=180°-θb，β=θb-θ1，由正弦定理得
考虑到一般情况，由于细分时步进电机控制脉冲波形是阶梯型，如对B相进行4步细分时,其电流输入依次为IB1、IB1+ IB2、IB1+ IB2+ IB3、IB1+ IB2+ IB3+ IB4，相应合成磁势转过的角度为θ1、θ1+θ2、θ1+θ2+θ3、θ1+θ2+θ3+θ4，此时设
IBk即为电流合成向量中B相阶梯波中第k阶的电流值，θk即为此时合成磁势相应转过的角度。由此推出，对B相来讲，在步进电机的步进角度为θb时，考虑到IA=IB，则阶梯波型其任一阶的电流值为
同理，可求得A相和C相在细分时对应的阶梯波电流值。对(1)式求解，考虑D/A器件DAC0830的转换精度是8位，转换稳定时间是1 μs，故最大进行了128步细分的运算，相应求得其对应的细分电流值，并进行了相应的转换，得到对应的二进制数值列表。此时，列表全部的数值就是在实现128步细分时，对应阶梯波各阶的电流值。
2.3 多级细分驱动的实现
要在细分的基础上实现多级细分，就必须针对不同的细分档位生成不同的阶梯波。为此，该系统采用了循环增量查表法。首先建立阶梯波数值存储表格，有两种方法，一种是针对每种细分方式建立相应的表格，其特点是细分种类多样，但表格所占空间较大；另外一种，也就是该系统采用的，以最大细分档位对应的步数仅建立一个表格，大大减少了所需的存储空间，并减少了程序运行中的不稳定因素。在具体控制中，该系统通过设定循环增量基数，使不同的细分档位对应不同的细分步数，实现了多级细分驱动。
循环增量基数是指针对不同的细分档位，实现等间隔寻址时相应跳跃的步数。循环增量基数是在细分档位设定后，由相应的计算公式得到。由于该系统最大细分步数为128步，即表格最大长度为128个字节，若细分步数为m步，则循环增量基数为LB=(128/m)-1。不同的档位对应不同的循环增量基数，同一表格就产生了多级细分所需的阶梯波。
另外，在整步控制的基础上，若细分为m步，对每m步运行中的各项电流值进行分析比较，可发现存在以下规律，即各相电流值的变化趋势，随着相位变化循环地出现，如表1所示。
表1 细分控制中各相电流值变化规律
各相A→B B→C C→A
A相高→递减电流值=0 增加→高
B相增加→高高→递减电流值=0
C相电流值=0 增加→高高→递减
在表1中，每一种保持或变化都是持续m/2步，且可看出其良好的循环性。依据以上规律，在具体控制中，该系统单独对由A→B控制时各相相应的电流值变化，实现子程序控制，而对整体控制则采用圆周移位的方式实现，即随着合成磁势在A→B、B→C、C→A的转动，对同一输出地址，相应每m步的控制数据循环出现。采用这种方式，简化了实际控制程序，提高了控制效率。
步进电机工作和控制原理 一、综述 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。步进电机是将电脉冲信号转变为角位移或线位移的一种开环线性执行元件，具有无累积误差、成本低、控制简单特点。产品从相数上分有二、三、四、五相，从步距角上分有0.9°/1.8°、0.36°/0.72°，从规格上分有口42~φ130，从静力矩上分有 0.1N·M~40N·M。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。 二、感应子式步进电机工作原理 （一）反应式步进电机原理 由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构： 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。 0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转： 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。 如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。 如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。 如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て
本教程介绍步进电机驱动和细分的工作原理,以及stm32103为主控芯片制作的一套自平衡的两轮车系统,附带原理图pcb图和源代码,有兴趣的同学一起来吧.本系统还有一些小问题,不当之处希望得到大家的指正. 一.混合式步进电机的结构和驱动原理 电机原理这部分不想讲的太复杂了，拆开一台电机看看就明白了。 电机的转子是一个永磁体，它的上面有若干个磁极SN组成，这些磁极固定的摆放成一定角度。电机的定子是几个串联的线圈构成的磁体。出线一般是四条线标记为A+，A-，B+，B-。A相与B相是不通的，用万用表很容易区分出来，至于各相的+-出线实际是不用考虑的，任意一相正负对调电机将反转。另外一种出线是六条线的只是在A相和B相的中间点做两条引出线别的没什么差别，六出线的电机通过中间出线到A+或A-的电流来模拟正向或负向的电流，可以在没有负相电流控制的电路中实现电机驱动，从而简化驱动电路，但是这种做法任意时刻只有半相有电流，对电机的力矩是有损失的。步进电机的转动也是电磁极与永磁极作用力的结果，只不过电磁极的极性是由驱动电路控制实现的。 我们做这样的一个实验就可以让步进电机转动起来。1找一节电池正负随意接入到A相两端;然后断开;(记为A正向)2再将电池接入到B相两端; 然后断开;(记为B正向)3电池正负对调再次接入A相; 然后断开;(记为A负向)4保持正负对调接入B相;然后断开;(记为B负向)…如此循环你会看到步进电机在缓慢转动。注意电机的相电阻是很小的接
通时近乎短路。我们将相电流的方向记录下来应该为:A+B+A-B-A+…， 如果我们更换接线顺序使得相电流顺序为A+B-A-B+A+…这时我们会看 到电机向反方向运动。这里每切换一次相电流电机都会转动一个很小的角度，这个角度就是电机的步距角。步距角是步进电机的一个固有参数，一般两相电机步距角为1.8度即切换200次可以让电机转动一圈。这里我们比较正反转的电流顺序可以看出A+和A-;B+和B-的交换后的顺序 和正反顺序是一致的，也就是前面所说的”任意一相正负对调电机将反转”。以上为四排工作方式，为了使相电流更加平滑另外可以使用八排的工作方式即: A+;A+B+;B+;B+A-;A-;A-B-;B-;B-A+;从前往后循环正转，从后往前循环反转。 为了用单片机实现相电流的正负流向控制必须要有一个H桥的驱动电路，这种带H桥的驱动模块还是很多的，比较便宜的是晶体管H桥比如L298N，晶体管开关速度比较慢，无法驱动电机高速运动。有些模块将细分控制电路也包含在内，我们也不用这种，因为我们的细分由软件控制。实际应用中使用ST的mos管两桥驱动芯片L6205一片即可驱 动一台步进电机。有了H桥通过PWM就可以控制相电流大小，改变输入极IN1、IN2的状态（参看手册第8页）可以控制相电流的方向。 二.细分的原理和输出控制 从这里开始重点了，别的地方看不到哦。 一个理想的步进电机电流曲线应该是相位相差90度的正弦曲线如
步进电机的控制原理及其单片机控制实现 一前言 步进电机可以对旋转角度和转动速度进行高精度控制。步进电机作为控制执行元件,是机电一体化的关键产品之一,广泛应用在各种自动化控制系统和精密机械等领域。随着微电子和计算机技术的发展,步进电机的需求量与日俱增,在各个国民经济领域都有应用。步进电机和普通电动机不同之处是步进电机接受脉冲信号的控制。现在比较常用的步进电机包括反应式步进电机、永磁式步进电机、混合式步进电机和单相式步进电机等。其中反应式步进电机的转子磁路由软磁材料制成,定子上有多相励磁绕组,利用磁导的变化产生转矩。现阶段,反应式步进电机获得最多的应用。 步进电机和普通电机的区别主要在于其脉冲驱动的形式,正是这个特点,步进电机可以和现代的数字控制技术相结合。不过步进电机在控制的精度、速度变化范围、低速性能方面都不如传统的闭环控制的直流伺服电动机。在精度不是需要特别高的场合就可以使用步进电机,步进电机可以发挥其结构简单、可靠性高和成本低的特点。使用恰当的时候,甚至可以和直流伺服电动机性能相媲美。 二 1.步进电机的控制原理 步进电机2个相邻磁极之间的夹角为60°。线圈绕过相对的2个磁极,构成一相(A-A′,B-B′,C-C′)。磁极上有5个均匀分布的矩形小齿,转子上没有绕组,而有40个小齿均匀分布在其圆周上,且相邻2个齿之间的夹角为9°当某组绕组通电时,相应的2个磁极就分别形成N-S极,产生磁场,并与转子形成磁路。如果这时定子的小齿与转子没有对齐,则在磁场的作用下转子将转动一定的角度,使转子齿与定子齿对齐,从而使步进电机向前“走”一步。 2. 步进电机的控制方式 如果通过单片机按顺序给绕组施加有序的脉冲电流,就可以控制电机的转动,从而实现数字→角度的转换。转动的角度大小与施加的脉冲数成正比,转动的速度与脉冲频率成正比,而转动方向则与脉冲的顺序有关。以三相步进电机为例,电流脉冲的施加共有3种方式。(1)单相三拍方式(按单相绕组施加电流脉冲):→A→B→C→正转;→A→C→B→反转。(2)双相三拍方式(按双相绕组施加电流脉冲):→AB→BC→CA→正转;→AC→CB→AB→反转。(3)三相六拍方式(单相绕组和双相绕组交替施加电流脉冲):→A→AB→B→BC→C→CA→正转;→A→AC→C→CB→B→BA→反转。单相三拍方式的每一拍步进角为3°,三相六拍的步进角则为1.5°,因此,在三相六拍下,步进电机的运行反转平稳柔和,但在同样的运行角度与速度下,三相六拍驱动脉冲的频率需提高1倍,对驱动开关管的开关特性要求较高。 3. 步进电机的驱动方式 步进电机常用的驱动方式是全电压驱动,即在电机移步与锁步时都加载额定电压。为了防止电机过流及改善驱动特性,需加限流电阻。由于步进电机锁步时,限流电阻要消耗掉大量的功率,故限流电阻要有较大的功率容量,并且开关管也要有较高的负载能力。步进电机的另一种驱动方式是高低压驱动,即在电机移步时,加额定或超过额定值的电压,以便在较大的电流驱动下,使电机快速移步;而在锁步时,则加低于额定值的电压,只让电机绕组流过锁步所需的电流值。这样,既可以减少限流电阻的功率消耗,又可以提高电机的运行速度,但这种驱动方式的电路要复杂一些。驱动脉冲的分配可以使用硬件方法,即用脉冲分配器实现。现在,脉冲分配器已经标准化、芯片化,市场上可以买到。但硬件方法结构复杂,成本也较高。步进电机控制(包括控制脉冲的产生和分配)也可以使用软件方法,即用单片机实现,下面给出具体的使用单片机以软件方式驱动步进电机的实现方法。 三步进电机的单片机控制 1. 双相三拍控制
步进电机的细分 步进电机是一种将离散的电脉冲信号转化成相应的角位移或线位移的电磁机械装置,它具有转矩大、惯性小、响应频率高等优点，已经在当今工业上得到广泛的应用，但其步矩角较大，一般为1.5o~3o，往往满足不了某些高精密定位、精密加工等方面的要求。实现细分驱动是减小步距角、提高步进分辨率、增加电机运行平稳性的一种行之有效的方法。本文在选择了合理的电流波形的基础上，提出了基于Intel 80C196MC 单片机控制的步进电机恒转矩细分驱动方案，其运行功耗小，可靠性高，通用性好，具有很强的实用性。 细分电流波形的选择及量化 步进电机的细分控制，从本质上讲是通过对步进电机的励磁绕组中电流的控制，使步进电机内部的合成磁场为均匀的圆形旋转磁场，从而实现步进电机步距角的细分。一般情况下，合成磁场矢量的幅值决定了步进电机旋转力矩的大小，相邻两合成磁场矢量之间的夹角大小决定了步距角的大小。因此，要想实现对步进电机的恒转矩均匀细分控制，必须合理控制电机绕组中的电流，使步进电机内部合成磁场的幅值恒定，而且每个进给脉冲所引起的合成磁场的角度变化也要均匀。我们知道在空间彼此相差2p/m的m相绕组，分别通以相位上相差2p/m而幅值相同的正弦电流，合成的电流矢量便在空间作旋转运动，且幅值保持不变。这—点对于反应式步进电机来说比较困难，因为反应式步进电机的旋转磁场只与绕组电流的绝对值有关，而与电流的正反流向无关。以比较经济合理的方式对三相反应式步进电机实现步距角的任意细分，绕组电流波形宜采用如图1所示的形式。 图中，a为电机转子偏离参考点的角度。ib滞后于ia，ic超前于ia。此时，合成电流矢量在所有区间b＝Ime-ja，从而保证合成磁场幅值恒定，实现电机的恒转矩运行。且步进电机在这种情况下也最为平稳。将绕组电流根据细分倍数均匀量化后，所得细分步距角也是均匀的。为了进一步得到更加均匀的细分步距角，可通过实验测取一组在通入量化电流波形时的步进电机细分步距的数据，然后对其误差进行差值补偿，求得实际的补偿电流曲线。这些工作大部分由计算机来完成。 步进电机是一种将离散的电脉冲信号转化成相应的角位移或线位移的电磁机械装置,它具有转矩大、惯性小、响应频率高等优点，已经在当今工业上得到广泛的应用，但其步矩角较大，一般为1.5o~3o，往往满足不了某些高精密定位、精密加工等方面的要求。实现细分驱动是减小步距角、提高步进分辨率、增加电机运行平稳性的一种行之有效的方法。本文在选择了合理的电流波形的基础上，提出了基于Intel 80C196MC单片机控制的步进电机恒转矩细分驱动方案，其运行功耗小，可靠性高，通用性好，具有很强的实用性。
1/17 AN1495 APPLICATION NOTE 1INTRODUCTION Microstepping a stepper motor may be used to achieve one or both of two objectives; 1) increase the position resolution or 2) achieve smoother operation of the motor. In either case the basic the-ory of operation is the same. The simplified model of a stepper motor is a permanent magnet rotor and two coils on the stator separated by 90 degrees, as shown in Figure 1. In classical full step operation an equal current is delivered to each of the coils and the rotor will align itself with the resulting magnetic vector along one of the 45 degree axis. To step the motor, the current in one of the two coils is reversed and the rotor will rotate 90 degrees. The complete full step sequence is shown in figure 2. Half step drive,where the current in the coil is turned off for one step period before being turned on in the opposite direction, has been used to double the step resolution of a motor. In either full and half step drive,the motor can be positioned only at one of the 4 (8 for half step) defined positions.[4][5] Therefore,the number of steps per electrical revolution and the number of poles on the motor determine the resolution of the motor. Typical motors are designed for 1.8 degree steps (200 steps per revolution)or 7.5 degree steps (48 steps per revolution). The resolution may be doubled to 0.9 or 3.75 degrees by driving the motor in half step. Further increasing the resolution requires positioning the rotor at positions between the full step and half step positions. Figure 1. Model of stepper motor MICROSTEPPING STEPPER MOTOR DRIVE USING PEAK DETECTING CURRENT CONTROL Stepper motors are very well suited for positioning applications since they can achieve very good positional accuracy without complicated feedback loops associated with servo sys-tems. However their resolution, when driven in the conventional full or half step modes of operation, is limited by the configuration of the motor. Many designers today are seeking alternatives to increase the resolution of the stepper motor drives. This application note will discuss implementation of microstepping drives using peak detecting current control where the sense resistor is connected between the bottom of the bridge and ground. Examples show the implementation of microstepping drives with several currently available chips and chip sets. REV . 2AN1495/0604
指导教师评定成绩： 审定成绩： 重庆邮电大学 自动化学院 自动控制原理课程设计报告 设计题目： 单位（二级学院）：自动化学院 学生姓名： 专业：自动化 班级： 学号： 指导教师： 设计时间：2010 年 6 月 重庆邮电大学自动化学院制
目录 目录 (2) 一、设计题目 (3) 1题目内容 (3) 2实现目标 (3) 3设计要求 (3) 4 设计安排 (3) 二、设计报告正文 (3) 1步进电机的概论 (4) 2步进电机的驱动控制系统 (6) 3系统设计思路 (10) 4步进电机的控制电路 (13) 三、设计总结 (15) 四、参考文献 (16)
一、设计题目 1题目内容 基于51单片机的步进电机调速设计 2实现目标 1)具有与PC机串口通信的功能； 2)具有与数码管显示或者LED指示灯显示状态（数码管显示的速度并不代表电 机实际速度，只是一个感性的认识） 3设计要求 1)绘制原理图，PCB; 2)完成单片机所有代码编写； 3)设计PC机简易显示界面； 4设计安排 三个人一组，为期一周，小组成员合作，共同完成设计要求。 二、设计报告正文 摘要：步进电机是一种将电脉冲转换成相应角位移或者线位移的电磁机械装置。在非超载的情况下，电机的转速，停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。它具有快速启停能力，在电机的负荷不超过它能提供的动态转矩时，可以通过输入脉冲来控制它在一瞬间的启动或者停止。由于其精确性以及其良好的性能在实际当中得到了广泛的应用。 本文首先介绍了步进电机的分类、技术指标、步进电机的工作原理以及步进电机
步进电机的控制电路和程序 先看一下我们将要使用的51单片机综合学习系统能完成哪些实验与产品开发工作：分别有流水灯，数码管显示，液晶显示，按键开关，蜂鸣器奏乐，继电器控制，IIC总线，SPI总线，PS/2实验，AD模数转换，光耦实验，串口通信，红外线遥控，无线遥控，温度传感，步进电机控制等等。 上图是我们将要使用的51单片机综合学习系统硬件平台，本期实验我们用到了综合系统主机、步进电机，综合系统其它功能模块原理与使用详见前几期《电子制作》杂志及后期连载教程介绍。 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。 步进电机分类与结构 现在比较常用的步进电机分为三种：反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）。本章节以反应式步进电机为例，介绍其基本原理与应用方法。反应式步进电机可实现大转矩输出，步进角一般为1.5度。反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。常用小型步进电机的实物如图1 所示。 图1步进电机实物图 图 2 步进电机内部图 步进电机现场应用驱动电路 综合系统使用的是小型步进电机，对电压和电流 要求不是很高，为了说明应用原理，故采用最简单 的驱动电路，目的在于验证步进电机的使用，在正 式工业控制中还需在此基础上改进。一般的驱动电 路可以用图3的形式。 图3 一般驱动电路 在实际应用中一般驱动路数不止一路，用上图的分立电路体积大，很多 场合用现成的集成电路作为多路驱动。常用的小型步进电机驱动电路可以用 ULN2003或ULN2803。本书配套实验板上用的是ULN2003。ULN2003是高压大电流达林顿晶体管阵列系列产品，具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点，适应于各类要求高速大功率驱动的系统。ULN2003A由7组达林顿晶体管阵列和相应的电阻网络以及钳位二极管网络构成，具有同时驱动7组负载的能力，为单片双极型大功率高速集成电路。ULN2003内部结构及等效电路图如图4：
本模块由45BC340C型步进电机及其驱动电路组成。 (一步进电机: 一般电动机都是连续旋转,而步进电动却是一步一步转动的,故叫步进电动机。每输入一个脉冲信号,该电动机就转过一定的角度(有的步进电动机可以直接输出线位移,称为直线电动机。因此步进电动机是一种把脉冲变为角度位移(或直线位移的执行元件。 步进电动机的转子为多极分布,定子上嵌有多相星形连接的控制绕组,由专门电源输入电脉冲信号,每输入一个脉冲信号,步进电动机的转子就前进一步。由于输入的是脉冲信号,输出的角位移是断续的,所以又称为脉冲电动机。 随着数字控制系统的发展,步进电动机的应用将逐渐扩大。 步进电动机的种类很多,按结构可分为反应式和激励式两种;按相数分则可分为单相、两相和多相三种。 图1 反应式步进电动机的结构示意图 图1是反应式步进电动机结构示意图,它的定子具有均匀分布的六个磁极,磁极上绕有绕组。两个相对的磁极组成一组,联法如图所示。
模块中用到的45BC340型步进电机为三相反应式步进电机,下面介绍它单三拍、六拍及双三拍通电方式的基本原理。 1、单三拍通电方式的基本原理 设A相首先通电(B、C两相不通电,产生A-A′轴线方向的磁通,并通过转子形成闭合回路。这时A、A′极就成为电磁铁的N、S极。在磁场的作用下,转子总是力图转到磁阻最小的位置,也就是要转到转子的齿对齐A、A′极的位置(图2a;接着B相通电(A、C 两相不通电,转了便顺时针方向转过30°,它的齿和C、C′极对齐(图2c。不难理解,当脉冲信号一个一个发来时,如果按A→C→B→A→…的顺序通电,则电机转子便逆时针方向转动。这种通电方式称为单三拍方式。 图2 单三拍通电方式时转子的位置 2、六拍通电方式的基本原理 设A相首先通电,转子齿与定子A、A′对齐(图3a。然后在A相继续通电的情况下接通B相。这时定子B、B′极对转子齿2、4产生磁拉力,使转子顺时针方向转动,但是A、A′极继续拉住齿1、3,因此,转子转到两个磁拉力平衡为止。这时转子的位置如图3b所示,即转子从图(a位置顺时针转过了15°。接着A相断电,B相继续通电。这时转子齿2、4和定子B、B′极对齐(图c,转子从图(b的位置又转过了15°。
步进电机驱动方式（细分）概述 众所周知，步进电机的驱动方式有整步，半步，细分驱动。三者即有区别又有联系，目前，市面上很多驱动器支持细分驱动方式。本文主要描述这三种驱动的概述。 如下图是两相步进电机的内部定子示意图，为了使电机的转子能够连续、平稳地转动，定子必须产生一个连续、平均的磁场。因为从宏观上看，电机转子始终跟随电机定子合成的磁场方向。如果定子合成的磁场变化太快，转子跟随不上，这时步进电机就出现失步现象。 既然电机转子是跟随电机定子磁场转动，而电机定子磁场的强度和方向是由定子合成电流决定且成正比。即只要控制电机的定子电流，则可以达到驱动电机的目的。下图是两相步进电机的电流合成示意图。其中Ia是由A-A`相产生，Ib是由B-B`相产生，它们两个合成后产生的电流I就是电机定子的合成电流，它可以代表电机定子产生磁场的大小和方向。 有了以上的步进电机背景描述后，对于步进电机的整步、半步、细分的三种驱动方式，都会是同一种方法，只是电流把一个圆(360°)分割的粗细程序不同。 整步驱动 对于整步驱动方式，电机是走一个整步，如对于一个步进角是3.6°的步进电机，整步驱动是每走一步是走3.6°。
下图是整步驱动方式中，电机定子的电流次序示意图： 由上图可知，整步驱动每一时刻只有一个相通电，所以这种驱动方式的驱动电路可以是很简单，程序代码也是相对容易实现，且由上图可以得到电机整步驱动相序如下： BB’→A’A→B’B→A A’→B B’ 下图是这种驱动方式的电流矢量分割图： 可见，整步驱动方式的电流矢量把一个圆平均分割成四份。 下图是整步驱动方式的A、B相的电流I vs T图： 可以看出，整步驱动描出的正弦波是粗糙的。使用这种方式驱动步进电机，低速时电机会抖动，噪声会比较大。但是，这种驱动方式无论在硬件或软件上都是相对简单，从而驱
步进电机原理及使用说明 一、前言 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。 步进电机是将电脉冲信号转变为角位移或线位移的一种开环线性执行元件，具有无累积误差、成本低、控制简单特点。产品从相数上分有二、三、四、五相，从步距角上分有0.9°/1.8°、0.36°/0.72°，从规格上分有口42~φ130，从静力矩上分有0.1N?M~40N?M。 签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。 二、感应子式步进电机工作原理 （一）反应式步进电机原理 由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构： 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。 0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A…与齿5相对齐，（A…就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转： 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。 如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。 如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。 如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て 这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。 由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。 不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。 不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。
步进电机控制系统的研究 杨杰1李学佳2崔二华3韩永清4 英利能源(中国)有限公司河北省保定市071051 摘要：步进电动机由于用共组成的开环系统既简单、廉价，又非常可行，因此在打印机等办公自动化设备以及各种控制装置等众多领域有着极其广泛的应用。 关键词：步进电机电机控制系统 中图分类号：TM3文献标识码：A文章编号： 前言 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 一、步进电机概述 步进电机是一种将电脉冲信号转换成相应的角位移或线位移的电磁机械装置，是一种输出与输入数字脉冲对应的增量驱动元件，具有快速启动和停止的能力。当负荷不超过步进电机所提供的动态转矩值时，它就可能在一瞬间实现启动和停止。它的步矩角和转速不受电压波动和负载变化的影响，也不受环境条件(如温度、气压、冲击和振动等)的影响，仅与脉冲频率有关。它每转l周都有固定的步数，在不丢步的情况下运行，其步距误差不会长期积累。 正是因为步进电机具备上述优点，它已经被广泛地用于自动控制系统中作为执行元件。但大多数设计人员常常习惯于用逻辑电路实现复杂的步进电机的控制，虽然已经取得很大成效，但实现起来成本高、费时多，而且一旦组成了电路，就很难再改动，因此不得不完全重新设计控制器。 微处理器与微计算机的先进技术和低廉的价格，给步进电机的控制开创了一个新的局面。人们完全可以借助于软件来对步进电机实施控制，从而实现复杂而
步进电机控制 文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
杭州电子科技大学 电子系统设计综合实验 设计报告 实验名称: 步进电机控制 实验序号: 4 小组号: 4A 姓名学号: 指导教师: 黄继业 2015年1月4日 一．引言： 步进电机是机电控制中一种常用的执行机构，它的用途是将电脉冲转化为角位移，通俗地说：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（即步进角）。通过控制脉冲个数即可以控制角位移量，从而达到准确定位的目的；同时通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。常见的步进电机分三种：永磁式（PM），反应式（VR）和混合式（HB）。实验中使用的是永磁式步进电机24BY 型，下图是该电机的接线图，从图中可以看出，电机共有四组线圈，四组线圈的一个端点连在一起引出，这样一共有5 根引出线。要使用步进电机转动，只要轮流给各引出端通电即可。将COM 端标识为C，只要AC、A C、BC、B C，轮流加电就能驱动步进电机运转，加电的方式可以有多种，如果将COM 端接正电源，那么只要用开关元件
（如三极管），将A、A 、B、B 轮流接地。 二．实验要求： 1．（基本）：控制四相六线式步进电机的转动（四相八拍方式） 2．（基本）：显示步进电机的转动圈数、角度和方向 三．（扩展）：用非接触的方式实时监测步进电机的工作状态 四．实验器材清单： 名称型号数量 驱动芯片L2981片 霍尔元件cs31441个 二极管80508个 电容100uf、各2个 电阻2K1个 四：实验电路原理图 1：驱动电路原理图： 2:驱动电路工作原理： L298N是SGS公司的产品，内部包含4通道逻辑驱动电路。是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准
步进电机工作原理 虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。 目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。仅仅处于一种盲目的仿制阶段。这就给用户在产品选型、使用中造成许多麻烦。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。 二、感应子式步进电机工作原理 1）、反应式步进电机原理 由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构： 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。 0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转： 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。
如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。 如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。 如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て 这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。 由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。 不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。 不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。 3、力矩： 电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度产生力F 与（dФ/dθ）成正比 其磁通量Ф=Br*S Br为磁密，S为导磁面积 F与L*D*Br成正比 L为铁芯有效长度，D为转子直径 Br=N·I/R N·I为励磁绕阻安匝数（电流乘匝数）R为磁阻。
步进电机驱动器及细分控制原理 步进电机驱动器原理： 步进电机必须有驱动器和控制器才能正常工作。驱动器的作用是对控制脉冲进行环形分配、功率放大，使步进电机绕组按一定顺序通电。 以两相步进电机为例，当给驱动器一个脉冲信号和一个正方向信号时，驱动器经过环形分配器和功率放大后，给电机绕组通电的顺序为AA BB A A B B ，其四个状态周而复始 进行变化，电机顺时针转动；若方向信号变为负时，通电时序就变为 AA B B A A BB ，电机就逆时针转动。 随着电子技术的发展，功率放大电路由单电压电路、高低压电路发展到现在的斩波电路。其基本原理是：在电机绕组回路中，串联一个电流检测回路，当绕组电流降低到某一下限值时，电流检测回路发出信号，控制高压开关管导通，让高压再次作用在绕组上，使绕组电流重新上升；当电流回升到上限值时，高压电源又自动断开。重复上述过程，使绕组电流的平均值恒定，电流波形的波顶维持在预定数值上，解决了高低压电路在低频段工作时电流下凹的问题，使电机在低频段力矩增大。 步进电机一定时，供给驱动器的电压值对电机性能影响较大，电压越高，步进电机转速越高、加速度越大；在驱动器上一般设有相电流调节开关，相电流设的越大，步进电机转速越高、力距越大。 细分控制原理： 在步进电机步距角不能满足使用要求时，可采用细分驱动器来驱动步进电机。细分驱动器的原理是通过改变A，B相电流的大小，以改变合成磁场的夹角，从而可将一个步距角细分为多步。
定子 A 转子 S N B B B S N A A (a)(b) A S N B B N S B S N A (c)(d) 图3.2步进电机细分原理 图 仍以二相步进电机为例，当A、B相绕组同时通电时，转子将停在A、B相磁极中间，如图3.2。 若通电方向顺序按AA AA BB BB BB AA AA AA BB BB BB AA,8个状态周而 复 始进行变化，电机顺时针转动；电机每转动一步，为45度，8个脉冲电机转一周。与图2.1相比，它的步距角小了一半。 驱动器一般都具有细分功能，常见的细分倍数有：1/2，1/4，1/8，1/16，1/32，1/64；或：1/5，1/10，1/20。 细分后步进电机步距角按下列方法计算：步距角=电机固有步距角/细分数 例如：一台1.8°电机设定为4细分，其步距角为 1.8°/4=0.45°。当细分 等级大于1/4后，电机的定位精度并不能提高，只是电机转动更平稳。
步进电机作为电磁机械装置，其进给的分辨率取决于细分驱动技术。采用软件细分驱动方式，由于编程的灵活性、通用性，使得步进细分驱动的成本低、效率高，要修改方案也易办到。同时，还可解决步进电机在低速时易出现的低频振动和运行中的噪声等。但单一的软件细分驱动在精度与速度兼顾上会有矛盾，细分的步数越多，精度越高，但步进电机的转动速度却降低;要提高转动速度，细分的步数就得减少。为此，设计了多级细分驱动系统，通过不同的细分档位设定，实现不同步数的细分，同时保证了不同的转动速度。 1 细分驱动原理 步进电机控制中已蕴含了细分的机理。如三相步进电机按A→B→C……的顺序轮流通电，步进电机为整步工作。而按A→AC→C→CB→B→BA→A……的顺序通电，则步进电机为半步工作。以A→B为例，若将各相电流看作是向量，则从整步到半步的变换，就是在IA与IB之间插入过渡向量IAB，因为电流向量的合成方向决定了步进电机合成磁势的方向，而合成磁势的转动角度本身就是步进电机的步进角度。显然，IAB的插入改变了合成磁势的转动大小，使得步进电机的步进角度由θb 变为0.5θb，从而也就实现了2步细分。由此可见，步进电机的细分原理就是通过等角度有规律的插入电流合成向量，从而减小合成磁势转动角度，达到步进电机细分控制的目的。 在三相步进电机的A相与B相之间插入合成向量AB，则实现了2步细分。要再实现4步细分，只需在A与AB之间插入3个向量I1、I2、I3，使得合成磁势的转动角度θ1=θ2=θ3=θ4，就实现了4步细分。但4步细分与2步细分是不同的，由于I1、I2、I33个向量的插入是对电流向量IB的分解，故控制脉冲已变成了阶梯波。细分程度越高，阶梯波越复杂。 在三相步进电机整步工作时，实现2步细分合成磁势转动过程为 IA→IAB→IB;实现4步细分转动过程为IA→I2→IAB……;而实现8步细分则转
步进电机的常见故障及工作原理 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。 识。 步进电机的分类： 步进电机分永磁式（PM）、反应式（VR）、混合式（HR）三种。永磁式一般为二相，转矩和体积都很小，步距角一般为7.5°或15°；反应式一般为三相，实现大转矩输出，步距角为1.5°；混合式兼具永磁式和反应式的优点，分二相和五相，二相步距角为1.8°，无相步距角为0.72°。 步进电机的工作原理： 步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。 步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。 步进电机的主要特性 1 步进电机必须加驱动才可以运转，驱动信号必须为脉冲信号，没有脉冲的时候，步进电机静止，如果加入适当的脉冲信号，就会以一定的角度（称为步角）转动。转动的速度和脉冲的频率成正比。 2 腾龙版步进电机的步进角度为7.5 度，一圈360 度，需要48 个脉冲完成。 3 步进电机具有瞬间启动和急速停止的优越特性。 4 改变脉冲的顺序，可以方便的改变转动的方向。 因此，目前打印机，绘图仪，机器人，等等设备都以步进电机为动力核心。 一、步进电机的基本特点 1、步进电动机工作时每相绕组不是恒定地通电，而是按一定的规律轮流通电。 2、每输入一个脉冲电信号转子转过的角度称为步距角。 3、步进电机可以按特定指令进行角度控制，也可以进行速度控制。角度控制时，每输入一个脉冲，定子绕组就换接一次，输出轴就转过一个角度，其步数与脉冲数一致，输出轴转动的角位移量与输入脉冲成正比。速度控制时，步进电机绕组中送入的是连续脉冲，各相绕组不断地轮流通电，步进电机连续动转，它的转速与脉冲频率成正比。改变通电顺序，即改变定子磁场旋转方向，就可以控制电机正转或是反转。 4、步进电机具有自锁能力。当控制脉冲停止输入，而让最后一个脉冲控制的绕组继续通直流电时，则电机可以保持在固定的位置上，即停在最后一个脉冲控制的角位移的终点位置上，这样，步进电机可以实现停车时转子定位。 二、步进电动机为什么会失步?

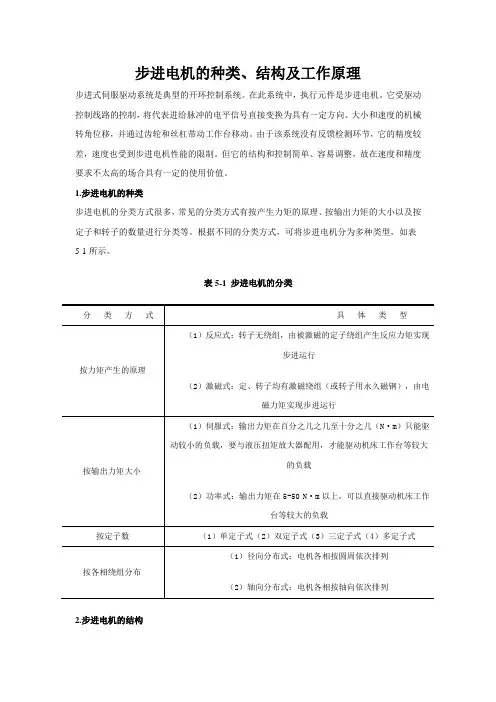

步进电机的种类、结构及工作原理 步进式伺服驱动系统是典型的开环控制系统。在此系统中，执行元件是步进电机。它受驱动控制线路的控制，将代表进给脉冲的电平信号直接变换为具有一定方向、大小和速度的机械转角位移，并通过齿轮和丝杠带动工作台移动。由于该系统没有反馈检测环节，它的精度较差，速度也受到步进电机性能的限制。但它的结构和控制简单、容易调整，故在速度和精度要求不太高的场合具有一定的使用价值。 1.步进电机的种类 步进电机的分类方式很多，常见的分类方式有按产生力矩的原理、按输出力矩的大小以及按定子和转子的数量进行分类等。根据不同的分类方式，可将步进电机分为多种类型，如表5-1所示。 表5-1 步进电机的分类 2.步进电机的结构
