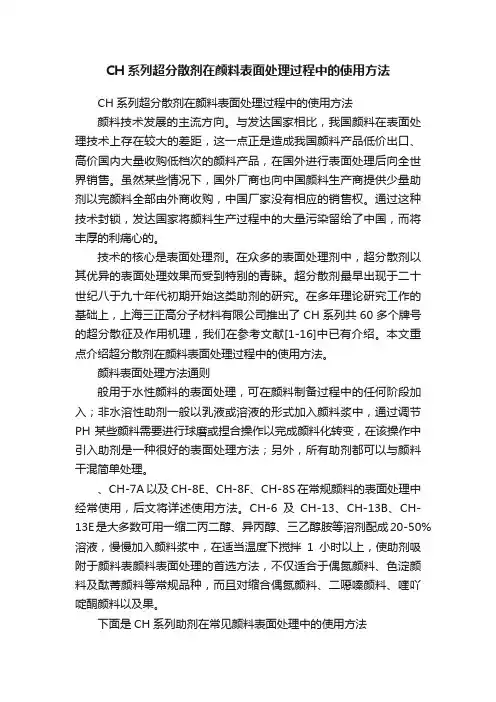

CH系列超分散剂在颜料表面处理过程中的使用方法
颜料技术发展的主流方向。与发达国家相比，我国颜料在表面处理技术上存在较大的差距，这一点正是造成我国颜料产品低价出口、高价国内大量收购低档次的颜料产品，在国外进行表面处理后向全世界销售。虽然某些情况下，国外厂商也向中国颜料生产商提供少量助剂以完颜料全部由外商收购，中国厂家没有相应的销售权。通过这种技术封锁，发达国家将颜料生产过程中的大量污染留给了中国，而将丰厚的利痛心的。
技术的核心是表面处理剂。在众多的表面处理剂中，超分散剂以其优异的表面处理效果而受到特别的青睐。超分散剂最早出现于二十世纪八于九十年代初期开始这类助剂的研究。在多年理论研究工作的基础上，上海三正高分子材料有限公司推出了CH系列共60多个牌号的超分散征及作用机理，我们在参考文献[1-16]中已有介绍。本文重点介绍超分散剂在颜料表面处理过程中的使用方法。
颜料表面处理方法通则
般用于水性颜料的表面处理，可在颜料制备过程中的任何阶段加入；非水溶性助剂一般以乳液或溶液的形式加入颜料浆中，通过调节PH 某些颜料需要进行球磨或捏合操作以完成颜料化转变，在该操作中引入助剂是一种很好的表面处理方法；另外，所有助剂都可以与颜料干混简单处理。
、CH-7A以及CH-8E、CH-8F、CH-8S在常规颜料的表面处理中经常使用，后文将详述使用方法。CH-6及CH-13、CH-13B、CH-13E是大多数可用一缩二丙二醇、异丙醇、三乙醇胺等溶剂配成20-50%溶液，慢慢加入颜料浆中，在适当温度下搅拌1小时以上，使助剂吸附于颜料表颜料表面处理的首选方法，不仅适合于偶氮颜料、色淀颜料及酞菁颜料等常规品种，而且对缩合偶氮颜料、二噁嗪颜料、喹吖啶酮颜料以及果。
下面是CH系列助剂在常见颜料表面处理中的使用方法
色淀颜料的超分散剂处理
汉沙黄、联苯胺黄（橙）、甲苯胺红等品种。而色淀颜料主要包括偶氮色淀颜料，（如P.R.48、49、53、57）及三芳甲烷色淀颜料（如P.法如下：
本来就用松香处理的颜料，可将超分散剂溶解于松香皂中，与松香一道对颜料进行表面处理。CH-1、CH-2、CH-3、CH-7、CH-7A都可按这种方这两种助P.R.57：1的处理效果尤为突出。经过上述助剂处理的颜料可用于胶印油墨及凹印油墨，所得颜料不仅吸油值低、流动性好，而在胶印油墨中具有较好的抗乳化能力，而在溶剂油墨中具有较好的耐溶剂能力（不发胀，具有长期的粘度稳定性）。值得一提的是，当颜料应适当增加，而松香的用量可适当减少。
、CH-2、CH-3、CH-7、CH-7A等助剂也可以用非离子型表面活性剂乳化后使用。例如，将上述助剂（任选一种）与平平加0S-15（不含水份℃，充分搅拌至均匀溶解，慢慢加入正在快速搅拌的40-50℃水中，配制成10-20%的乳液。在颜料过滤以前的任一阶段（包括合成过程中）分散剂用量一般为颜料干重的2-5%。所得颜料与方法1具有类似的性能。在不使用松香的情况下，方法2所得颜料的耐热性有所提高。
6或CH-15C加热至60-70℃，慢慢加入正在快速搅拌的温度为40-50℃、浓度为1.5-2.0%的冰醋酸水溶液中，配制成10-20%的超分散剂乳偶氮色淀颜料的表面处理。乳液的加入方法及所得颜料的性质与方法2类似。
8（或CH-M8、CH-8E、CH-8F、CH-8S）用冰醋酸水溶液溶解（加热有助于溶解），在颜料偶合以前、偶合过程中或偶合完成后加入。颜料好PH≥11），在90-100℃保温搅拌至少1小时。助剂用量一般为颜料干重的2-10%。助剂用量较高时，所得颜料可与未处理颜料按1：2―料，具有较好的透明度、流动性和优异的耐溶剂性。例如：用CH-8处理的联苯胺黄类颜料，在溶剂油墨中粘度低、稳定性好，色光鲜艳，
法4与方法1（或方法2、3）进行组合，可以使颜料的性能进一步提高。例如，用CH-8（或CH-M8、CH-8E、CH-8F、CH-8S）和CH-2（或C 、P.Y.12或P.Y.83进行处理，所得颜料具有极佳的使用性能。
散剂也可以用于颜料的挤水换相过程中（FLUSH方法）。助剂一般分2-3次加入（视滤饼与连结料的加入次数而定），助剂的总用量一般为、CH-5、CH-7、CH-7A。超分散剂的加入不仅可以加快出水速度，而且可以提高颜料含量、降低油相粘度、增加颜料的分散稳定性。较为成，以及用CH-5处理P.R.57：1。当然，用方法1至方法5处理过的颜料，在挤水换相过程中也有较好的表现。
8D取代部分乙酰乙酰苯胺AAA（11份CH-8D可取代7份AAA），其余条件不变，所得联苯胺黄颜料特别适合于水性体系，具有低粘度、高干重的5-20%。
水性色淀颜料时，可使用CH-10S或（和）CH-90对颜料进行表面处理。CH-10S和CH-90均可直接加入颜料浆中，然后充分搅拌，并在60℃充分吸附，两种助剂的总用量一般为颜料干重的3-8%。用上述方法制得的色淀类颜料，在水性介质中具有很好的分散性和流动性。
超分散剂处理
菁蓝15：3滤饼与CH-11A滤饼打浆，充分混合，然后加入CH-15C乳液（乳液配制方法见方法3），充分搅拌1小时。所得颜料在胶印油墨的要求。在这一处理方法中，CH-11A的用量（指滤饼中的有效成份）为颜料干重的2-5%，CH-15C的用量为颜料干重的10-15%。若乳化操作一缩二丙二醇、三乙醇胺或冰醋酸等溶剂溶解后慢慢加入颜料浆中。用CH-8（或CH-M8、CH-8E、CH-8F、CH-8S）取代CH-15C，可以达到同
A、CH-12D和CH-M8配合使用，可提高酞菁蓝15：3在胶印油墨中的流动度。三种助剂的总用量约为颜料干重的2-5%，其用量比例约为CH-12在球磨时加入，也可在颜料酸煮之前或酸煮之后加入。由于CH-M8不溶于水，故加入前须用冰醋酸溶解，而CH-12A、CH-12D可直接加入。-3（或CH-7、CH-7A、CH-34A、CH-34B）溶解于二甲苯，与粗酞菁一起研磨，参与粗酞菁的颜料化转变过程。研磨时可适当提高温度。颜料与CH-34B一般配合使用，推荐用量比为1：1，其它助剂可单独使用，也可相互配合，或与CH-34A、CH-34B配合使用。助剂的总用量一般为墨中易分散、流动性好；在溶剂墨中具有较强的抗结晶、抗絮凝能力。
-11滤饼与颜料滤饼打浆，所得颜料可用于溶剂型油墨与涂料，具有抗絮凝、抗结晶的作用，可用作P.B.15：4。CH-11用量（指干重）为12结合效果更好。
剂法制备酞菁蓝工艺中，在溶剂中加入占颜料干重5-10%左右的CH-3、CH-6、CH-7或CH-7A，不仅可以提高酞菁蓝颜料的产率和纯度，而且
溶法制备酞菁蓝颜料的工艺中，在析出颜料的水溶液中事先加入CH-12（如CH-12A、CH-12B、CH-12C、CH-12D、CH-12H、CH-12I），所得颜它方法(如烘焙法、溶剂法)制备的酞菁蓝颜料,用同样的超分散剂溶液处理后也可以得到类似结果。
菁蓝颜料干粉与CH-11A颜料干粉混合，所得颜料适合在醇溶性体系及水性体系使用。CH-11A用量为酞菁颜料干重的5%左右。如果在混合时则颜料在水性体系中分散时不必再添加分散剂（建议加入醇胺类物质作润湿剂，如ANGUS CHEMIE公司的AMP-95、DMAMP80，用量约占分散体力高，贮存稳定性好。
酞菁球磨过程中加入CH-12H和（或）CH-12I，同时加入CH-12F，所得颜料适合在水性体系中使用。两种助剂的用量均为颜料干重的2%左拼效果更好。
-14A用氨水溶解，加入到颜料浆中，然后调节PH值到中性或酸性，使CH-14A析出并吸附于颜料表面。CH－14A的用量为颜料干重的3-1，该方法与方法16配合效果更佳。
无机填料的表面处理
、群青、铬黄、钼铬红、钛白以及氧化化铁等无机颜料的简单处理，可参照方法2、方法3和方法4进行。CH系列助剂也可以取代常用的型偶联剂，对颜料和填料进行干法表面处理，所得颜料和填料具有很好的分散性。例如，用CH-1A处理的微米级碳酸钙，在塑料中可以达到使用效果；用CH-1A处理的国产钛白，在塑料中的分散性能可与进口钛白相媲美。
7A、CH-17B和CH-17C是氧化铁颜料的优良表面处理剂。其中CH-17A及CH-17B可用大量水溶解后加入到颜料浆中，而CH-17C可用无水乙再与乙二醇、丙二醇、一缩二乙二醇、一缩二丙二醇、三乙醇胺等均匀混合可进一步提高颜料的分散性。助剂用量为颜料干重的0.5-1.0%，
0.5-1.0%。
A、CH-18B和CH-18C也可用于氧化铁颜料的表面处理。其中，CH-18A为通用型，可用水稀释后加入颜料浆中，其用量约为颜料干重的0.5可用于油性体系；CH-18B可直接加入颜料浆中，用量约为颜料干重的0.5-1.0%，其作用是明显增加颜料的亲油性；CH-18C用量约为颜料干中，在60-70℃保温搅拌1小时以上，所得颜料的分散性和耐热性都有提高。上述助剂同样适用于铬系颜料的表面处理。

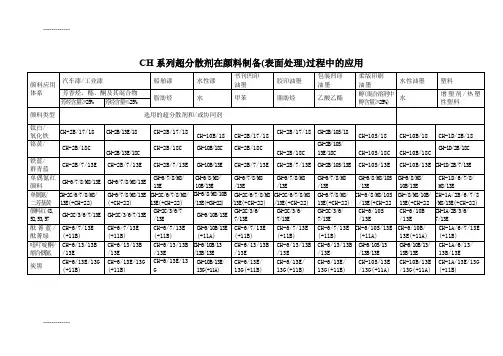

色浆中的应用
色浆的制备：将过滤洗涤后的颜料滤饼通过干燥去除适量水份（水份的去除量视色浆中颜料含量而定），加入CH-10或CH-12B助剂（对无用量为无机颜料干重的1-3%；对有机颜料和炭黑而言，一般使用CH-12A或CH-12B，其用量为颜料干重的5-15%；对有机颜料中的偶氮色淀颜料干重的5-10%），加入适量的润湿剂（如占浆料总重1.2%的AMP-95或DMAMP80）,研磨后可制成流动性好、分散稳定的水性色浆。根据适量水性树脂溶液（如丙烯酸树脂溶液，用于水性油墨与涂料）或二乙二醇、二丙二醇、小分子量聚乙二醇等（用于涂料印花浆）。当然，粉取代半干的颜料滤饼。
或溶剂型色浆的制备：在树脂溶液或无树脂介质中加入适量的超分散剂，然后加入颜料研磨。超分散剂的引入不仅可以增加颜/基比，缩短着色力、分散性和分散稳定性，改进色浆的流变性能。超分散剂品种的选择应根据介质的极性确定，在矿油、石蜡油（白油）植物油、溶剂性介质中分散无机颜料、无机填料及偶氮色淀颜料时可选用CH-2、CH-3、CH-7、CH-7A等超分散剂，分散炭黑及大多数有机颜料时可选用C 酮、酯等介质以及它们的混合物中可选用CH-13、CH-13A、CH-13B、CH-13D（对钛白等无机颜料专用）；在醇类溶剂（乙醇、异丙醇等）或用CH-10S。超分散剂的用量为有机颜料干重的5-15%，无机颜料干重的1-3%。方法21及方法22同样适用于油墨、油漆、涂料的制备过程塑料色母中的应用
-1A与塑料粒子（或塑料粉末）均匀混合（可使用高速混合机），使CH-1A在塑料粒子（粉末）表面均匀地覆盖一层，然后再加入颜料、填不变。CH-1A的用量一般为颜料及填料总重的5%左右。按上述方法制得的塑料色母，其颜料分散性及着色力均有明显改善。CH-1A的适应体系、聚苯乙烯（PS）、聚氯乙烯（PVC）、涤纶（PET）等。CH-1A在PVC塑料中的应用包括人造革、电缆料、塑料瓶、塑料门窗、塑料管道3A的乳液与溶液配制方法
乳液的配制方法见文中方法2。
乳液的配制方法：在72.5份水中加入2.5份三乙醇胺，加热至50℃，在快速搅拌的情况下加入25份CH-2C。
制方法：在75份6%的氢氧化钾（KOH）溶液中，加入12.5份CH-2C，快速搅拌，然后慢慢加入约12.5份丁基溶纤剂至混合液变清澈(溶液少量沉淀，属正常现象，使用前请搅拌均匀)。
配制方法：将5份平平加OS-20（无水）溶于75份水中，加热至60℃，在快速搅拌的情况下慢慢加入20份CH-13E，并保温搅拌10分钟以
无机颜料分类 随着全球经济的复苏，国内外建筑建材、涂料油漆，塑料、油墨等行业出现了快速增长，无机颜料的需求量也迅速增加。随着涂料行业快速发展，作为其主要原材料之一无机颜料得到了长足发展，其中以钛白粉、氧化铁所占比重最大。 无机颜料是有色金属的氧化物，或一些金属不溶性的金属盐。无机着色颜料可分为消色颜料和彩色颜料两类。消色颜料包括从白色、灰色到黑色的一系列颜料，它们仅表现出反射光量的不同，即亮度的不同。彩色颜料则能对一定波长的光，有选择地加以吸收，把其余波长的光反射出来而呈现各种不同的色彩。来看看有哪些无机颜料。 黑色颜料仅次于白色颜料的重要颜料。主要品种是炭黑。颜料用炭黑的性能与橡胶加工用的不同。颜料炭黑的主要质量指标是黑度与色相。 红色颜料无机颜料中的红色颜料，主要是氧化铁红。氧化铁有各种不同的色泽，从黄色到红色、棕色直至黑色。氧化铁红是最常见的氧化铁系颜料。具有很好的遮盖力和着色力、耐化学性、保色性、分散性，价格较廉。氧化铁红用于生产地板漆、船舶漆，由于有显著的防锈性能，也是制作防锈漆和底漆的主要原料。将氧化铁红的颗粒磨细到≤0.01μm时，颜料在有机介质中的遮盖力显著下降，这种颜料称为透明氧化铁，用来制作透明色漆或金属闪光漆，比使用有机染料有更好的保色性。 黄色颜料主要有铅铬黄（铬酸铅）、锌铬黄（铬酸锌）、镉黄（硫化镉）和铁黄（水合氧化铁）等品种。其中以铅铬黄的用途最广泛，产量也最大。世界年产量约180kt，中国年产量约10kt。铅铬黄的遮盖力强,色泽鲜艳，易分散，但在日光照射下易变暗。锌铬黄的遮盖力和着色力均较铅铬黄差，但色浅，耐光性好。镉黄具有良好的耐热、耐光性，色泽鲜艳，但着色力和遮盖力不如铅铬黄，成本也较高，在应用上受到限制。铅铬黄和镉黄均含重金属，不能用于儿童玩具、文教用品和食品包装的着色。铁黄色泽较暗，但耐久性、分散性、遮盖力、耐热性、耐化学性、耐碱性都很好，而且价格低廉，因此广泛用于建筑材料的着色。 铅铬黄将硝酸铅或醋酸铅与重铬酸钠（或重铬酸钾）、氢氧化钠、硫酸铝等多种原料，按不同配比，不同反应条件，可以制得各种色泽的铅铬黄。 锌铬黄又称锌黄。将氧化锌悬浮在水中，然后加入重铬酸钾和铬酸，即得碱式铬酸锌钾K2CrO4·3ZnCrO4·Zn(OH)2就是锌铬黄颜料。也有用硫酸或盐酸代替部分铬酸的,但生成的硫酸钾或氯化钾,必须在过滤、干燥前彻底洗去。碱式铬酸锌钾可作为柠檬黄颜料，也可同氧化铁红配合制成底漆。另一种锌铬黄是用氧化锌同铬酸进行反应而制得的,又称为四盐基铬酸锌ZnCrO4·4Zn(OH)2，多用于制造磷化底漆。 镉黄镉黄有纯镉黄和用硫酸钡共沉淀的镉黄两种。向镉盐的水溶液中加入硫化钠或硫化钠和硒化钠的混合溶液，沉淀出硫化镉黄或硫化镉红，经洗涤、过滤，在转窑（见窑）内经500～700°C焙烧，即得从柠檬黄至橙红色的不同色泽的颜料镉黄或镉红。 铁黄天然氧化铁黄是一种含有各种杂质的水合氧化铁，所含杂质，主要是硅酸盐类。过去，制备氧化铁黄以硝基苯还原生产苯胺时的废料铁泥为原料。另一种生产方法是在铁和氧的存在下，将硫酸亚铁加热进行水合，即生成氧化铁黄。氧化铁黄的热稳定性差，加热到180°C以上，即脱水而变成氧化铁红。 绿色颜料主要有氧化铬绿和铅铬绿两种。氧化铬绿的耐光、耐热、耐化学药品性优良，但色泽较暗，着色力、遮盖力均较差。铅铬绿的耐久性、耐热性均不及氧化铬绿，但色
金属表面处理的种类 电镀 镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其他涂装工艺。 镀锌 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。 电泳:溶液中带电粒子（离子）在电场中移动的现象。溶液中带电粒子（离子）在电场中移动的现象。利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。 电泳又名——电着 (著)，泳漆，电沉积。 发黑 钢制件的表面发黑处理，也有被称之为发蓝的。其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层，提高钢件的防锈能力。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。 在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制 造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 发蓝（发黑）的操作流程： 工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。 所谓皂化，是用肥皂水溶液在一定温度下浸泡工件。目的是形成一层硬脂酸铁薄膜，以提高工件的抗腐蚀能力。 金属表面着色 金属表面着色，顾名思义就是给金属表面“涂”上颜色，改变其单一的、冰冷的金属色泽，代之以五颜六色，满足不同行业的不同需求。 给金属着色后一般都增加了防腐能力，有的还增加了抗磨能力。但表面彩色技术主要的应用还在装饰领域，即用来美化生活，美化社会。 抛丸 抛丸的原理是用电动机带动叶轮体旋转(直接带动或用V型皮带传动)，靠 离心力的作用，将直径约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、不锈钢丸 等不同类型)抛向工件的表面，使工件的表面达到一定的粗糙度，使工件变得 美观，或者改变工件的焊接拉应力为压应力，提高工件的使用寿命。通过提高工件表面的粗糙度，也提高了工件后续喷漆的漆膜附着力。其寓意即为抛丸处理可以为喷漆工艺的前道工序。 喷砂 喷砂是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海南砂）高速喷射到需要处理的工件表面，使工件表面的外 表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件
新型农药分散剂聚羧酸盐合成的国内外研究进展 农药剂型中水分散粒剂( Water Dispersible Granule，剂型代码WG)是指入水后能迅速崩解、分散，形成高悬浮液的粒状制剂。该剂型兼具可湿性粉剂(WP)的物理稳定性和悬浮剂(SC)的高悬浮分散性的优点，是一种理想的环保剂型。 农药分散剂是水分散粒剂(WG)的关键组分之一，它吸附于油冰界面或固体粒子表面，阻碍和防止分散体系中固体或液体粒子的聚集，并使其在较长时间内保持均匀分散。传统的农药分散剂一般是具有多环的阴离子表面活性剂，如烷基萘磺酸盐、萘磺酸甲醛缩合物的钠盐、木质素磺酸盐等。 新型的农药分散剂聚羧酸盐是一种高分子类阴离子表面活性剂。与传统的农药分散剂相比，它不含萘、甲醛等有害物质，可减少环境污染；在低掺量条件下赋予农药高分散性与稳定性。国内这类农药分散剂目前主要靠进口。 1 新型农药分散剂聚羧酸盐概况 1.1 分散剂聚羧酸盐的一般合成 聚羧酸盐高性能分散剂是带有羧基、磺酸基、氨基以及含有聚氧乙烯侧链等的大分子化合物。是在水溶液中，通过自由基共聚原理合成的具有梳型结构的高分子表面活性剂。 合成聚羧酸盐高性能分散剂所需要的主要原料有：丙烯酸、甲基丙烯酸、马来酸、苯乙烯磺酸钠、烯丙基磺酸钠、丙烯酸羟乙酯
等。在聚合过程中可采用的引发剂为：过硫酸盐水性引发剂、过氧化苯甲酰、偶氮二异丁腈等；链转移剂有：3一巯基丙酸、巯基乙酸、巯基乙醇及异丙醇等。 1.2农药分散剂聚羧酸盐的国外开发概况 目前，国外公司在国内销售的聚羧酸盐农药分散剂主要是亨斯曼(HUNTSMAN)公司的TER- SPERSE 2700和索尔维(SOLVAY)旗下的罗地亚(Rhodia)公司的GEROPON T/368]。 1.2.1 亨斯曼(HUNTSMAN)公司的TER- SPERSE 2700 设在上海的亨斯曼功能化学品农化部曾专门撰文介绍TERSP ERSE 2700。指出，目前在农药水分散颗粒剂中应用较多的聚合型分散剂为聚丙烯酸盐，而TERSPERSE 2700作为此类阴离子聚丙烯酸盐类分散剂的杰出品种，受到广大剂型开发工作者及生产厂商的广泛关注与青睐。TERSPERSE2700是亨斯曼功能化学品农化部研究人员专门针对农药水分散颗粒剂型特点而开发并拥有专利的专用分散剂，其结构同样是由强疏水性骨架长链与亲水性的阴离子低分子聚合所形成的具有“梳型”结构的高分子化合物。由于在开发过程中，其结构经过骨架链长、侧链基团密度及分布等筛选优化，并经多种农药有效成分的配方验证，TERSPERSE2700已成为全球范围内农药厂商加工水分散颗粒剂产品所广泛采用的重要品牌产品之一。 TERSPERSE 2700的分子结构如图1所示。其中疏水性的骨架长链能对农药有效成分微粒产生不可逆的充分包覆，而大量亲水性的低分子梳齿型侧链结构及其所带的电荷能在悬浮液中形成可靠
八种表面处理工艺的应用 表面处理工艺：机壳漆 机壳漆金属感极好，耐醇性佳，可复涂PU或UV光油。玩具油漆重金属含量符合国际安全标准。包括CPSC含铅量标准、美国测试标准ASTMF 963、欧洲标准EN71、EN1122。 表面处理工艺：变色龙 随不同角度而变化出不同颜色。是一种多角度幻变特殊涂料，使你的商品价值提高，创造出无懈可击的超卓外观效果。 表面处理工艺：电镀银涂料 电镀银漆是一款无毒仿电镀效果油漆，适用ABS、PC、金属工件，具有极佳的仿电镀效果和优异的耐醇性。 表面处理工艺：橡胶漆 适用范围：ABS、PC、PS、PP、PA以及五金工件。 产品特点：本产品为单组份油漆，质感如同软性橡胶，富有弹性，手感柔和，具有防污、防溶剂等功能。这种油漆干燥后可得涂丝印。重金属含量符合国际安全标准。包括CPSC含铅量标准、美国测试标准ASTMF 963、欧洲标准EN71、EN1122。 表面处理工艺：导电漆 适用于各种PS 及ABS 塑料制品;导电导磁、对外界电磁波、磁力线都能起到屏蔽作用;在电气功能上达到以塑料代替金属的目的。电阻值可根据客人要求调试。重金属含量符合国际安全标准，包括CPSC 含铅量标准、美国测试标准ASTMF-963 、欧洲标准EN71 、EN1122。表面处理工艺：UV 高性能UV固化光油 表面处理工艺：珠光粉-ZG001 珠光颜料广泛应用于化妆品、塑料、印刷油墨及汽车涂料等行业。珠光颜料的主要类型有：天然鱼鳞珠光颜料、氯氧化铋结晶珠光颜料、云母涂覆珠光颜料。 表面处理工艺：夜光漆 夜光粉是一种能在黑暗中发光的粉末添加剂;它可以与任何一种透明涂层或外涂层混和使用，效果更显著，晚上发光时间长达8小时!
浅析常见的涂料用颜料分散剂 分散剂又称湿润分散剂，它除具有湿润作用外，其活性基团一端能吸附在粉碎成细小微粒的颜料表面，另一端溶剂化进入漆基形成吸附层（吸附基越多，链节越长，吸附层越厚），产生电荷斥力（水性涂料）或熵斥力（溶剂型涂料），使颜料粒子长期分散悬浮于漆基中，避免再次絮凝，因而保证制成的色漆体系的贮存稳定。 分散剂有很多种，初步估算，现存世界上有1000多种物质具有分散作用。现按其结构来区分，可分为以下7种类型。 阴离子型润湿分散剂 大部分是由非极性带负电荷的亲油的碳氢链部分和极性的亲水的基团构成。2种基团分别处在分子的两端，形成不对称的亲水亲油分子结构。它的品种有：油酸钠 C17H33COONa、羧酸盐、硫酸酯盐（R—O—SO3Na）、磺酸盐（R—SO3Na）等。阴离子分散剂相容性好，被广泛应用于水性涂料及油墨中。多元羧酸聚合物等也可应用于溶剂型涂料，并作为受控絮凝型分散剂广泛使用。 阳离子型润湿分散剂 是非极性基带正电荷的化合物，主要有胺盐、季胺盐、吡啶鎓盐等。阳离子表面活性剂吸附力强，对炭黑、各种氧化铁、有机颜料类分散效果较好，但要注意其与基料中羧基起化学反应，还要注意不要与阴离子分散剂同时使用。 非离子型润湿分散剂 在水中不电离、不带电荷，在颜料表面吸附比较弱，主要在水系涂料中使用。主要分为乙二醇性和多元醇型，降低表面张力和提高润湿性。与阴离子型分散剂配合使用作为润湿剂或乳化剂，广泛应用于水性色浆、水性涂料及油墨中。 两性型润湿分散剂
是由阴离子和阳离子所组成的化合物。典型应用的是磷酸酯盐型的高分子聚合物。这类聚合物酸值较高，可能会影响层间附着力。 电中性型润湿分散剂 分子中阴离子和阳离子有机基团的大小基本相等，整个分子呈现中性，但却具有极性。如油氨基油酸酯C18H35NH3OOCC17H33等均属于这种类型，在涂料中应用相当广泛。 高分子型超分散剂 高分子型分散剂最为常用，稳定性也最佳。高分子型分散剂也分为多己内多酯多元醇-多乙烯亚胺嵌段共聚物型分散剂、丙烯酸酯高分子型分散剂、聚氨酯或聚酯型高分子分散剂等，由于它们的锚定基团一头与树脂缠绕吸附，另一头又与颜料粒子包附，因此贮存稳定性是比较好的。 受控自由基型超分散剂 采用最新的受控自由基聚合技术（CFPP），可以使分散剂的结构更为规整。常用的方法有：GTP、ATRP（原子转移自由基聚合）、RAFT（可逆加成断裂链转移可控自由基聚合，包括C-RAFT及S-RAFT等）、NMP、SFRP（稳定自由基聚合）、TEMPO 等。通过采用受控自由基聚合技术，可以使分散剂的相对分子质量分布更为集中，锚定基团也更为集中，效率更高。
无机颜料表面处理 对无机颜料进行表面处理，可以进一步提高颜料的应用性能和使用效果，充分体现其光学性质和颜料性能，是提升颜料质量档次的主要措施之一。 1 ．表面处理的作用 表面处理的作用可概括为以下三个方面：①提高颜料本身的特性，如着色力、遮盖力等；②提高使用性能，增强颜料在溶剂和树脂中的分散性和分散稳定性；③提高颜料制成品的耐久性、化学稳定性和加工性能。具体如图 1 所示。 图 1 颜料表面处理的作用 颜料的表面处理可以通过无机包膜和添加有机表面活性剂来实现其目的，例如：铬黄在制造过程中容易发胀、变稠，在调色时容易出现“丝光”，通过添加锌皂、磷酸铝、氢氧化铝来减少其粗针状晶体，降低发胀现象；铅铬黄颜料可以用二氧化硅或锑化合物或稀土元素进行表面处理，以提高其耐光、耐热和化学稳定性；镉黄可以通过 SiO 2 、Al 2 O 3 表面处理来提高其表面积、增强耐候性，也可以通过添加硬脂酸钠、烷基磺酸盐等使其表面从亲水性 变为亲油性而更容易在树脂中分散；镉红通过 Al 2O 3 、 SiO 2 包膜表面处理也可以提高其分散性和耐候性；氧化铁 颜料可以用硬脂酸作表面处理剂，提高其在有机介质中的分散性，也可以通过 Al 2O 3 表面处理，增强其表面亲油 性能；透明氧化铁黄，可以通过添加十二烷基萘磺酸钠表面处理来提高它的分散性和透明度；氧化铁蓝颜料耐碱性差，可以通过脂肪胺表面处理来增强其耐碱性能；群青的耐酸性差，可以通过 SiO 2 表面处理来提高它的耐酸性能；立德粉可以通过稀土元素表面处理来降低立德粉中硫化锌的光化学活性；碳酸钙可以通过硬脂酸、硬脂酸钙、聚丁二烯、松香酸或钛酸酯、磷酸酯、硅烷偶联剂表面处理，生产出各种不同牌号、不同用途的活性碳酸钙；高岭土可以通过某些季胺盐或甲基丙烯酸酯、硅烷、脂肪酸、钛酯酸进行表面处理，制成应用性能极佳的活性高岭 土；钛白粉可以通过 Al 2O 3 、SiO 2 、ZrO 2 表面处理来提高其耐候性，以及用各种有机表面活性剂来提高它的湿润 性和分散性。 2 ．表面处理的作用机理
超分散剂的特点和分类 传统的分散剂（表面活性剂）的分子结构含有两个在溶解性和极性上相对的基团，其中一个是较短的极性基，称为亲水基，其分子结构特点使其很容易定向排列在物质表面或两相界面上，降低界面张力，对水性分散体系有很好的分散效果。但其分子结构存在某些局限性：亲水基团在极性较低或非极性的颗粒表面结合不牢靠，易解吸而导致分散后离子的重新絮凝；亲油基团不具备足够的碳链长度（一般不超过18个碳原子），不能在非水性分散体系中产生足够多的空间位阻效应起到稳定作用。为了克服传统分散剂在非水分散体系中的局限性，开发了一类新型的超分散剂，对非水体系有独特的分散效果，它的主要特点是：快速充分地润湿颗粒，缩短达到合格颗粒细度的研磨时间；可大幅度提高研磨基料中的固体颗粒含量，节省加工设备与加工能耗；分散均匀，稳定性好，从而使分散体系的最终使用性能显著提高。 超分散剂的分子结构分为两部分：其中一部分为锚固基团，常见的有一R2N、一R3N+、一COOH、一COO-、一SO3H、一SO2-、一PO42-.多元胺、多元醇及聚醚等，它们可通过离子键、共价键、氢键及范德华力等相互作用紧紧地吸附在固体颗粒表面，防止超分散剂脱附；另一部分为溶剂化链，常见的有聚酯、聚醚、聚烯烃及聚丙烯酸酯等，按极性大小可分为三种：低极性聚烯烃链；中等极性的聚酯链或聚丙烯酸酯链等；强极性的聚醚链。在极性匹配的分散介质中，溶剂化链与分散介质具有良好的相容性，在分散介质中采取比较伸展的构象，在固体颗粒表面形成足够厚度的保护层。 超分散剂作用机理包括锚固机理和溶剂化机理两部分。 锚固机理：①对具有强极性表面的无机颗粒，如钛白、氧化铁或铅铬酸盐等，超分散剂只需要单个锚固基团，此基团可与颗粒表面的强极性基团以离子对的形式结合起来，形成 "单点锚固"。②对弱极性表面的有机颗粒，如有机颜料和部分无机颜料，一般是用多个锚固基团的超分散剂，这些锚固基团可以通过偶极力在颗粒表面形成"多点锚固"。③对完全非极性或极性很低的有机颜料及部分炭黑，因不具备可供超分散剂锚固的活性基团，故不管使用何种超分散剂，分散效果均不明显。此时需使用表面增效剂，这是一种带有极性基团的颜料衍生物，其分子结构及物理化学性质与分散颜料非常相似，它能通过分子间范德华力紧紧地吸附于有机颜料表面，同时通过其分子结构的极性基团为超分散剂锚固基团的吸附提供化学位，通过这种"协同作用"，超分散剂就能对有机颜料产生非常有效的润湿和稳定作用。 溶剂化机理：超分散剂的另一部分为溶剂化聚合链，聚合链的长短是影响超分散剂分散性能的一个重要因素。聚合链长度过短时，立体上效应不明显，不能产生足够的空间位阻; 如果过长，将对介质亲和力过高，不仅会导致超分散剂从
表面处理工艺 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
喷涂 喷涂是最常见的表面处理，无论塑料还是五金都适用。喷涂一般包括喷油、喷粉等，最常见的是喷油。 喷涂的涂料俗称油漆，涂料是由树脂、颜料、溶剂、和其他添加剂构成。 塑料喷涂一般有两道漆，表面呈现颜色的称为面漆，最表面透明图层称为保护漆。 喷涂工艺流程介绍： （1）前期清洁。如静电除尘等。 （2）喷涂面漆。面漆一般是表面看的到的颜色。 （3）烘干面漆。分为室温自然干燥、专用烤炉烘干。 （4）冷却面漆。专用烤炉烘干需要冷却。 （5）喷涂保护漆。保护器一般是用来保护面漆的，大部分是透明的油漆。（6）固化保户漆。 （7）QC检查。检查是否满足需求。 3.橡胶油 橡胶油，又称弹性漆，手感漆，橡胶油是一种双成分高弹性的手感油漆，用该油漆喷涂后的产品具有特殊柔软的触感及高弹性表面手感。橡胶油的缺陷是成本高，耐用一般，用久了容易脱落。 橡胶油广泛应用于通信产品，视听产品，MP3、手机外壳，装饰品、休闲娱乐用品，游戏机手柄，美容器材等。 4.UV漆
UV漆是紫外线（Ultra-VioletRay）的英文简称。常用的UV波长范围为200-450nm。UV漆在紫外线光照射下才能固化。 UV漆的特点：透明光亮，硬度高，固定速度快，生产效率高，保护面漆，加硬加亮表面。 水镀 水镀是一种电化学的过程，通俗理解就是将需要电镀的产品零件浸泡在点解液中，再通以电流，以点解的方式使金属沉积在零件表面形成均匀、致密、结合力良好的金属层的表面加工方法。 水镀适应的材料：最常见的是ABS，最好是电镀级的ABS，其他常见塑料如 PP,PC,PE等都很难水镀。 常见的表面颜色：金色，银色，黑色，枪色。常见的电镀效果：高光，亚光，雾面，混合等。 真空镀 真空镀是电镀的一种，是在高度真空的设备里，在产品表面镀上一层细薄的金属镀层的一种方法。 真空镀的工艺流程：表面清洁-去静电-喷底漆-烘烤底漆-真空镀膜-喷面漆-烘烤面漆-品质检查-包装。真空镀的优缺点： 真空镀的优缺点是相对水镀来说的，其优点如下：
高效颜料分散剂-无机/有机水性颜料分散剂价格/厂家-北京凯米特 颜料分散剂-有机颜料分散剂厂家/价格-北京凯米特 赢创（美国空气化学）颜料分散剂ZetaSperse 2500 北京凯米特科技发展有限公司ZetaSperse 2500 ZetaSperse 2500颜料分散剂 特性摘要: 有机颜料润湿、分散、稳定，优异分散稳定性，长期高温存储稳定性，良好的展色性，调漆过程中颜色和分散稳定。 产品描述 ZetaSperse 2500颜料分散剂是专门研发用于有机颜料的润湿、分散和稳定，特别适用于像立索尔宝红（PR57:1）等红色金属盐类颜料。 ZetaSperse 2500分散剂在水性体系中具有优异的润湿性和稳定性，可用于树脂研磨和无树脂研磨体系。 产品优点 1.优异的分散稳定性 –长期高温储存仍具有良好的粘度稳定性 2.良好的展色性 3.调漆过程中颜色和分散稳定 4.不含APEs、有机溶剂、乙二醇及HAPS
典型应用 ZetaSperse 2500分散剂特别适用于以下颜料： 1.金红光（PR57:x，PR48:x等） 2.绝大部分有机颜料 使用建议 ZetaSperse 2500分散剂特别适用于无树脂的研磨体系中，在有树脂的研磨体系中也有着较好的作用效果。对于需要加入树脂研磨的体系，我们建议客户在使用ZetaSperse 2500分
散剂时，研磨树脂加量越少越好，剩余的树脂在研磨结束后再加入。这样可通过减少颜料和树脂的相互作用，更好的发挥ZetaSperse 2500分散剂的作用效果。 产地 美国 阿准包装 210Kg/桶 储存有效期 3年, 储存于5-35°C的阴凉干燥环境
材料的表面处理 第一节概述 材料的种类很多，它们的组成、结构、性质及表面状态更是千差万别。由于不同产品对于其表面处理的效果和功能的要求不同，因此，材料表面处理所涉及的技术问题、工艺问题等也是十分广泛的，并与多种学科相关。本章仅从工业设计的特点出发，介绍几种表面处理工艺。 一、表面处理的功效 造型材料的种类很多，其中金属材料、木质材料和塑料则是最为常用的基本设计材料。从工业设计的特点出发，金属材料的强度高，加工性能较好，其加工表面具有金属光泽，表面较平滑；木材质轻，较易加工，其表面具有天然的木质纹理；塑料的来源丰富，品种很多，成型较方便，且价廉，质轻，透明性和着色性较好，是一种新颖的优良材料。这些材料，以及用它们制造成的产品，若不给以一定的表面处理，则在各种使用环境下，材料或制件的表面会受到空气、水分、日光、盐雾、霉菌和其他腐蚀性介质等的侵蚀，由于腐蚀、腐朽和老化作用，会引起材料或制件失光、变色、粉化及开裂等，从而出现破坏的后果。表面处理的功效就在于一方面保护产品，即保护材质本身赋予产品表面的光泽、色彩和肌理等而呈现出的外观美，并提高产品的耐用性，确保产品的安全性，由此有效地利用了材料资源；另一方面是根据设计的意图，给产品表面附加上更丰富的色彩、光泽和肌理等变化，使产品表面更有节奏感。此外，随着表面处理技术的发展，还可实现提高材料表面的硬度，并可赋予材料表面导电、憎水和润滑等特殊功效。 二、表面处理和加饰 从工业设计出发，表面处理的目的首先是美化产品的外观，也即按产品设计的要求调整其表面的色彩、亮度和肌理等。因此，材料本身具有的外观不符合设计要求时，必须采用适当的表面处理方法进行调整，以达到满足产品设计的要求。 三、表面加工 使金属材料加工成平滑、光亮、美观和具有凹凸模样的表面状态的过程称为表面加工，也即使金属材料表面恢复其本身具有的色泽、亮度和表面肌理特征而进行的处理，表面加工作为电镀和涂装的前处理也是重要的。 1．切削 切削是利用刀具对金属表面层进行加工的方法与铸造、锻造、压力加工等相比较，虽有切屑产生和材料废弃，但一般可迅速加工出高精度表面的产品。 2．研磨
金属表面处理工艺有哪些_常见金属表面处理方法有哪些 金属表面在各种热处理、机械加工、运输的过程中，不可避免地会产生腐蚀、随着油污和杂质等，产生氧化现象，这就需要进行表面处理。 金属表面处理有很多种，按照其特性的不同可分为溶剂清洗、机械处理和化学处理三大类。根据不同氧化程度的金属表面，应采用不同的处理方式。如对于较薄的氧化层可采用溶剂清洗、机械处理和化学处理，或者直接采用化学处理，对于严重氧化的金属表面，由于氧化层较厚，如果直接采用溶剂清洗和化学处理，不但处理不彻底，还会浪费大量的清洗剂和化学剂，最好先采用机械处理。 溶剂清洗是对使用溶剂对金属表面进行清洗的一种处理方法，该方法可以有效去除工件表面的油污、杂质和氧化层，使工件表面获得清洁。经溶剂清洗后的金属表面具有高度活性，更容易受到灰尘、湿气的污染，所以处理后的工件还要进行喷涂、喷涂等表面处理，提高工件的抗腐蚀能力。 金属的表面处理有哪些？ 不锈钢：电镀、抛光、拉丝、电泳、PVD、蚀刻、彩色钝化 铝合金：阳极氧化、电镀、蚀刻 镁合金：电镀、钝化皮膜 钛合金：电镀、阳极氧化 锌合金：电镀、钝化 铸铝：电镀、阳极氧化 钢铁：钝化、磷化 电镀 镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其他涂装工艺。 镀锌 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。
机械表面处理工艺详解 内容来源网络，由深圳机械展收集整理！ 机械表面处理工艺有: 静电喷涂、烤漆、镀锌、镀铬、镀镍、镀钛、镀金、镀银、铝阳极、浸渗、喷油、喷砂、DLC处理、铁氟龙处理、染黑、冷电镀 喷涂 喷涂是最常见的表面处理，无论塑料还是五金都适用。喷涂一般包括喷油、喷粉等，最常见的是喷油。 喷涂的涂料俗称油漆，涂料是由树脂、颜料、溶剂、和其他添加剂构成。 塑料喷涂一般有两道漆，表面呈现颜色的称为面漆，最表面透明图层称为保护漆。喷涂工艺流程介绍： （1）前期清洁。如静电除尘等。 （2）喷涂面漆。面漆一般是表面看的到的颜色。 （3）烘干面漆。分为室温自然干燥、专用烤炉烘干。
（4）冷却面漆。专用烤炉烘干需要冷却。 （5）喷涂保护漆。保护器一般是用来保护面漆的，大部分是透明的油漆。 （6）固化保户漆。 （7）QC检查。检查是否满足需求。 3.橡胶油 橡胶油，又称弹性漆，手感漆，橡胶油是一种双成分高弹性的手感油漆，用该油漆喷涂后的产品具有特殊柔软的触感及高弹性表面手感。橡胶油的缺陷是成本高，耐用一般，用久了容易脱落。 橡胶油广泛应用于通信产品，视听产品，MP3、手机外壳，装饰品、休闲娱乐用品，游戏机手柄，美容器材等。 4.UV漆 UV漆是紫外线（Ultra-Violet Ray）的英文简称。常用的UV波长范围为 200-450nm。UV漆在紫外线光照射下才能固化。UV漆的特点：透明光亮，硬度高，固定速度快，生产效率高，保护面漆，加硬加亮表面。
水镀 水镀是一种电化学的过程，通俗理解就是将需要电镀的产品零件浸泡在点解液中，再通以电流，以点解的方式使金属沉积在零件表面形成均匀、致密、结合力良好的金属层的表面加工方法。 水镀适应的材料：最常见的是ABS，最好是电镀级的ABS，其他常见塑料如PP,PC,PE等都很难水镀。 常见的表面颜色：金色，银色，黑色，枪色。常见的电镀效果：高光，亚光，雾面，混合等。 真空镀 真空镀是电镀的一种，是在高度真空的设备里，在产品表面镀上一层细薄的金属镀层的一种方法。 真空镀的工艺流程：表面清洁-去静电-喷底漆-烘烤底漆-真空镀膜-喷面漆-烘烤面漆-品质检查-包装。 真空镀的优缺点：
印染助剂TEXTILE AUXILIARIES Vol.30No.10Oct.2013 第30卷第10期2013年10月陈薇1，杨群1，2，陆大年1，刘爱莲2，柴红梅2，宋伟2 （1.东华大学，生态纺织教育部重点实验室，上海201620；2.浪莎针织有限公司，浙江义乌322000） 摘要：以马来酸酐(MAn)和醋酸乙烯酯(VAc)为原料,偶氮二异丁腈为引发剂,采用溶液聚合法制备了马来酸酐-醋酸乙烯 酯共聚物PMV,讨论了不同单体比例、引发剂用量、反应温度和不同溶剂对单体转化率以及共聚物的影响;马来酸酐-醋酸乙烯酯共聚物在NaOH 溶液中进行了皂化,讨论了皂化条件对皂化度的影响;皂化后的共聚物作为颜料分散剂在砂磨机上对矿物颜料进行纳米化.结果表明,该分散剂能使矿物颜料具有较好的分散性和分散稳定性. 关键词：马来酸酐;醋酸乙烯酯;溶液聚合;分散剂;研磨;粒径 中图分类号:TQ620.4；TQ314.255文献标识码:A 文章编号:1004-0439(2013)10-0020-04 Synthesis of maleic anhydride/vinyl acetate copolymer as pigment dispersing agent and its dispersion effect CHEN Wei 1,YANG Qun 1,2,LU Da ?nian 1,LIU Ai ?lian 2,CHAI Hong ?mei 2,SONG Wei 2 (1.Key Laboratory of Eco-Textile,Ministry of Education,Donghua University,Shanghai 201620,China;https://www.doczj.com/doc/312456276.html,ngsha Knitting Co.,Ltd.,Yiwu 322000,China) Abstract:The poly(maleic anhydride-co-vinyl acetate)copolymer (PMV)was prepared by solution polym ? erization method with maleic anhydride and vinyl acetate as materials,azobisisobutyronitrile as initiator.The ef ?fects of monomers ratio,concentration of initiator,reaction temperature and solvents on the monomer conver ?sion and copolymer were discussed.The poly(maleic anhydride-co-vinyl acetate)copolymers were saponified in sodium hydroxide solution.The effects of saponification conditions on saponfication degree were discussed.The saponified poly(maleic anhydride-co-vinyl acetate)copolymers were used as pigment dispersant during the nanotechnology of mineral pigment with grinding mill.The results showed that the dispersant could en ?dow the mineral pigment with good dispensability and dispersion stability. Key words:maleic anhydride;vinyl acetate;solution polymerization;dispersant;grinding;particle size 收稿日期：2012-12-04 作者简介：陈薇(1987-),女,湖北孝感人,在读硕士研究生,主要从事印染助剂的研究与开发. 通信作者：陆大年(1950-),教授,博士生导师.聚乙烯醇具有优越的粘接性,在悬浮聚合反应中常用作分散剂,在乳液聚合中常用作乳化剂[1-2];聚马 来酸酐具有优异的阻垢性能[3].马来酸酐(MAn)与醋酸乙烯酯(VAc)的共聚物马来酸酐-醋酸乙烯酯(PMV) 兼具两者的优点,是一种重要的高分子化学品.近年 来,不仅广泛应用于生物方面,也常作为分散剂、絮凝 剂、水质稳定剂、钻井泥浆稀释剂、土壤改良剂、皮革复鞣剂等使用[4-5].由于马来酸酐具有酸酐活性基团,醋酸乙烯酯可进行脱乙酰化,还能进一步功能化,大大拓宽了应用范围.在制备超细颜料的过程中,由于超细粉体具有较高的表面能,极易发生团聚,所以往往要加入分散剂稳定颜料粉体.分散稳定机理除了改变粉体表面的电性质,增大静电斥力外,主要通过增大高分子吸附层颜料分散剂马来酸酐-醋酸乙烯酯 共聚物的合成及分散效果
涂料术语 涂料 涂料就是涂饰在物体表面，能够成膜起装饰、防护功能的物质。涂料种类繁多、用途极广。在国民经济和人民生活中起重要作用。人均年使用涂料量是一个国家生活水平的重要指标。 双组分 有些油漆如聚氨酯漆类需要与专用固化剂配合使用,在施工之前油漆与固化剂必须按一定比例(产品说明会写明)均匀混合,并加入专用稀释剂调至合适的施工粘度,过滤后10~15分钟后可施工。 烘漆 有些丙烯酸类油漆必须经过高温烘烤才能干燥使用，（产品施工和时间温度视油漆品种而定） 表面处理 通常施工表面需做到干燥、洁净、无油污、无铁锈、平整。如有裂痕等，需进行处理。 底漆、面漆、清漆 有些涂料的涂层是三部分组成的。底漆打底，再涂面漆，最后清漆罩光。当然三种有时也只用其一、二种。具体视使用要求而定。 固体份 固体份又叫不挥发物含量，是指涂料含有的不挥发物的量，也就是形成干漆膜的量。一般用不挥发物的质量百分数表示，也可用体积百分数表示。 乳胶漆 乳胶漆是以石油化工产品为原料而合成的乳液为粘合剂，用水为分散体的一类涂料，具有不污染环境，安全无毒，无火灾危险，施工方便，涂膜干燥快，保光保色性好，透气性好等特点，按使用部位分可分为内墙涂料和外墙涂料，按光泽分可分为低光，半光，高光等几个品种。 溶剂型涂料 溶剂型涂料是以有机溶剂为分散介质制成的建筑涂料。由于溶剂型涂料自身的优势：流平性好，涂膜密，对水、气等物质的阻隔性好，与基层的附着力强、耐洗刷性高，因此在外墙涂装方面比乳胶漆效果要好。 面漆 它是涂装中最终的涂层，具有装饰和保护功能。如颜色光泽质感等，还需有面对恶劣环境的抵抗性。 底漆
底漆一般作用是促进面漆的附着力，阻止涂料过多地渗透到基材里面影响附着力。华固公司为墙体配套的封闭底漆，它除了增加附着力作用外，还可封闭底材的碱性物质向上层渗移，减少对面漆的侵蚀。 107胶 107胶是聚乙烯醇缩甲醛溶液，有一定的粘接性（胶性），但107胶能溶于水。故单纯用它与大白粉或滑石粉配的腻子或墙涂料耐水性都不好，易松动或掉粉。一些小企业合成107胶的工艺不过关，含有较高的游离甲醛，对人体有害，所以北京等一些大的省市已明确禁止在建筑系统使用107胶 涂料的细度 涂料的细度是指色漆或色浆内颜料、体质颜料等颗粒的大小或分散的均匀程度，以微米来表示。涂料细度的好坏将影响漆膜的光泽、透水性等漆膜物理机械性能。品种的不同对细度要求不同。 涂料的硬度 硬度是指漆膜对于外来物体侵入其表面时所具有的阻力。漆膜硬度是其机械强度的重要性能之一。一般来说，漆膜的硬度与漆的组成及干燥程度有关，如漆膜干燥得越彻底，硬度越高。 漆膜的光泽 漆膜的光泽是一种物理性能，就是漆膜表面把投射其上的光线反射出去的能力，反射的光量越多，则其光泽越高。漆膜光泽对装饰性涂层来说是一项重要的指标。 耐擦洗性 耐擦洗性是指在指定的耐擦洗仪上用特定的刷子，在按标准制成的乳胶漆板上往复湿擦次数。它反映漆膜表面的致密程度和抗粉化性。有的乳胶漆在正常施工下耐擦洗性很好，但在不正常施工（如兑水过多，或墙体腻子疏松而厚时）情况下，也会造成优质漆的耐擦洗性下降。耐擦洗性好的涂膜表面受到沾污的正确情况方法是用软布（或海棉）沾取清洁剂轻轻擦拭后，用清水洗净，即可恢复原状。发浑 clouding： 清漆、清油或稀释剂由于不溶物析出而呈现云雾状不透明现象。 原漆变色 discoloration of paints or varnishes 涂料在贮存过程中，由于某些万分的化学或物理变化或者与容器发生化学反应而偏离其初始颜色的现象。 增稠 thickening 涂料在贮存过程中，通常由于稀释剂的损失而引起的稠度增高现象。 变稠 fattening
１、亚硝酰硫酸（重氮化试剂) 1）工艺原理 该产品生产较为简单，主要原料为硫酸、硝酸和二氧化硫，反应中加入少量水作为稳定剂，硫酸作为溶剂,把硝酸加到硫酸和水的混合液中配成混酸，然后通入二氧化硫气体进行氧化还原反应,控制反应终点得最终产品。 反应的机理方程式如下: ＨＮO ３ + SO 2 N ＯH ＳO ４ 该步反应中，硝酸、二氧化硫投料比为1：1,硫酸和水不参入反应,无副反应。 2)工艺流程框图 3）工艺过程简介 亚硝酰硫酸在本项目中作为分散蓝79＃ 、分散蓝２91＃ :1、分散紫93# 和分散橙61# 的重氮化试剂大量使用,其生产过程较为简单，大体分为两步：混酸的配制和合成产品的生产。 首先在反应釜中加入水，开启循环水进出口阀门，在降温的情况下滴加9８%浓硫酸，在20℃下滴加硝酸,配制混酸，搅拌均匀后在30℃以下缓慢加入气化的二氧化硫发生反应。反应达到终点后，滴加适量的硝酸将釜内二氧化硫全部吸收,用泵将釜内物料输送到亚硝酰硫酸储罐内。滴加硝酸、硫酸及反应过程中均密闭反应釜，反应中由于放热而挥发出的微量酸雾均经釜顶放空管输送至车间废气处理系统集中处理。 合成反应 二氧化硫 混酸配制 混酸 98%硝酸 水 40%亚硝酰硫酸产品
2、分散剂ＭF 1)工艺原理 分散剂MF 为甲基萘磺酸钠的甲醛缩合物，是以洗油(2-甲萘为主要成分）为原料，经磺化得到甲基萘磺酸,再与甲醛缩合而制得的。分散剂MF 属阴离子表面活性剂，为棕色粉末，易溶于水，易吸潮，不燃，具有优良的扩散性和热稳定性。 2)工艺流程框图 浓硫酸 洗油 甲醛 氢氧化钠 成品 残渣 3)工艺过程简介 生产过程首先在磺化缩合釜中加给定量的洗油，开启搅拌，升温到60-70℃，滴加给定量的硫酸,时间为１ｈ，再慢慢升温到１15-１2０℃,抽真空，负压为0.0５MPa,保温为2h 。然后降温至7０℃，滴加给定量的甲醛,时间为0．5ｈ，加完后密闭设备,慢慢升温到80-9０℃,保温3-4ｈ。保温结束,导入中和锅，加液碱调ＰＨ为6－7,调好后导入压滤机，滤液进入MF 成品储罐。 3、分散蓝２９１＃ :１ 1)工艺原理 首先以氯丙烯和2-甲氧基－５-乙酰氨基苯胺为原料，通过发生烷基化反应制备偶合组分2－甲氧基-5-乙酰氨基-N ，N-二烯丙基苯
Ⅰ分散剂的有效浓度：在乳胶漆体系中，每一种颜料和填料都需要一定量的分散剂分散，对于一种给定的分散剂，将有一个稳定体系的有效浓度范围。这个范围的最低点称为“流动点”，其意义是用水湿润的颜料或填料达到的流动状态所需要的分散剂浓度，既悬浮颜（填）料所必须的分散剂的最低用量。 分散剂的有效浓度范围的另一端是“聚集浓度值”（C—A值），是在非常苛刻的条件下使颜（填）料免于聚集和絮凝所必需的分散剂浓度。实际上，其测定条件可能比乳胶漆在包装桶中的环境对其稳定性的威胁更大。在乳胶漆体系中，颜（填）料所需的最佳分散剂浓度是在上述两个数值之间。 Ⅱ测定分散剂用量的实验方法：测定乳胶漆体系中有效分散固体颜（填）料的分散剂需要量是通过一种有两个终点的滴定操作步骤进行的，这两个滴定终点分别是流动点和聚集浓度值。下面以PA—01分散剂为例来说明测定分散剂用量的实验方法。 先称取50g颜料或填料防入100ml烧杯中，加入足够量的水使其形成一种稠的、微潮湿的糊。 配制5%浓度的PA—01分散剂水溶液。把分散剂溶液通过滴定管一滴滴地加入到上述颜料糊中，同时不断搅拌混合，直到颜料糊刚好变成可以流动的颜料浆，以至于用调节刀划过颜料浆时，其后面不留下痕迹，这就是第一个滴定终点既流动点。记录下消耗的分散剂毫升数。把约1ml离子型增稠剂（如聚丙烯酸钠）放在黑色玻璃板上用玻璃棒搅拌颜料浆后，沾一滴颜料浆滴到增稠剂溶液上，用最小的剪切力混合之。倘若没有分散剂的充分保护，这种增稠剂溶液的离子浓度足以使颜料体系发生严重絮凝。如果絮凝发生，再向颜料浆中滴入更多的分散剂，搅拌混合后，再测定絮凝情况，重复上述步骤，直到样品不再有絮凝倾向为止。 当分散的颜料浆在大量离子浓度下完全不产生絮凝时，第二个终点就达到了，滴定过程结束。即得到总分散剂加入量（C—A值）。表2—17中列出了按上述方法测定的一些常用颜料和填料的分散剂需要量数据。
CH系列超分散剂在颜料表面处理过程中的使用方法 颜料技术发展的主流方向。与发达国家相比，我国颜料在表面处理技术上存在较大的差距，这一点正是造成我国颜料产品低价出口、高价国内大量收购低档次的颜料产品，在国外进行表面处理后向全世界销售。虽然某些情况下，国外厂商也向中国颜料生产商提供少量助剂以完颜料全部由外商收购，中国厂家没有相应的销售权。通过这种技术封锁，发达国家将颜料生产过程中的大量污染留给了中国，而将丰厚的利痛心的。 技术的核心是表面处理剂。在众多的表面处理剂中，超分散剂以其优异的表面处理效果而受到特别的青睐。超分散剂最早出现于二十世纪八于九十年代初期开始这类助剂的研究。在多年理论研究工作的基础上，上海三正高分子材料有限公司推出了CH系列共60多个牌号的超分散征及作用机理，我们在参考文献[1-16]中已有介绍。本文重点介绍超分散剂在颜料表面处理过程中的使用方法。 颜料表面处理方法通则 般用于水性颜料的表面处理，可在颜料制备过程中的任何阶段加入；非水溶性助剂一般以乳液或溶液的形式加入颜料浆中，通过调节PH 某些颜料需要进行球磨或捏合操作以完成颜料化转变，在该操作中引入助剂是一种很好的表面处理方法；另外，所有助剂都可以与颜料干混简单处理。 、CH-7A以及CH-8E、CH-8F、CH-8S在常规颜料的表面处理中经常使用，后文将详述使用方法。CH-6及CH-13、CH-13B、CH-13E是大多数可用一缩二丙二醇、异丙醇、三乙醇胺等溶剂配成20-50%溶液，慢慢加入颜料浆中，在适当温度下搅拌1小时以上，使助剂吸附于颜料表颜料表面处理的首选方法，不仅适合于偶氮颜料、色淀颜料及酞菁颜料等常规品种，而且对缩合偶氮颜料、二噁嗪颜料、喹吖啶酮颜料以及果。 下面是CH系列助剂在常见颜料表面处理中的使用方法 色淀颜料的超分散剂处理 汉沙黄、联苯胺黄（橙）、甲苯胺红等品种。而色淀颜料主要包括偶氮色淀颜料，（如P.R.48、49、53、57）及三芳甲烷色淀颜料（如P.法如下： 本来就用松香处理的颜料，可将超分散剂溶解于松香皂中，与松香一道对颜料进行表面处理。CH-1、CH-2、CH-3、CH-7、CH-7A都可按这种方这两种助P.R.57：1的处理效果尤为突出。经过上述助剂处理的颜料可用于胶印油墨及凹印油墨，所得颜料不仅吸油值低、流动性好，而在胶印油墨中具有较好的抗乳化能力，而在溶剂油墨中具有较好的耐溶剂能力（不发胀，具有长期的粘度稳定性）。值得一提的是，当颜料应适当增加，而松香的用量可适当减少。 、CH-2、CH-3、CH-7、CH-7A等助剂也可以用非离子型表面活性剂乳化后使用。例如，将上述助剂（任选一种）与平平加0S-15（不含水份℃，充分搅拌至均匀溶解，慢慢加入正在快速搅拌的40-50℃水中，配制成10-20%的乳液。在颜料过滤以前的任一阶段（包括合成过程中）分散剂用量一般为颜料干重的2-5%。所得颜料与方法1具有类似的性能。在不使用松香的情况下，方法2所得颜料的耐热性有所提高。 6或CH-15C加热至60-70℃，慢慢加入正在快速搅拌的温度为40-50℃、浓度为1.5-2.0%的冰醋酸水溶液中，配制成10-20%的超分散剂乳偶氮色淀颜料的表面处理。乳液的加入方法及所得颜料的性质与方法2类似。 8（或CH-M8、CH-8E、CH-8F、CH-8S）用冰醋酸水溶液溶解（加热有助于溶解），在颜料偶合以前、偶合过程中或偶合完成后加入。颜料好PH≥11），在90-100℃保温搅拌至少1小时。助剂用量一般为颜料干重的2-10%。助剂用量较高时，所得颜料可与未处理颜料按1：2―料，具有较好的透明度、流动性和优异的耐溶剂性。例如：用CH-8处理的联苯胺黄类颜料，在溶剂油墨中粘度低、稳定性好，色光鲜艳， 法4与方法1（或方法2、3）进行组合，可以使颜料的性能进一步提高。例如，用CH-8（或CH-M8、CH-8E、CH-8F、CH-8S）和CH-2（或C 、P.Y.12或P.Y.83进行处理，所得颜料具有极佳的使用性能。 散剂也可以用于颜料的挤水换相过程中（FLUSH方法）。助剂一般分2-3次加入（视滤饼与连结料的加入次数而定），助剂的总用量一般为、CH-5、CH-7、CH-7A。超分散剂的加入不仅可以加快出水速度，而且可以提高颜料含量、降低油相粘度、增加颜料的分散稳定性。较为成，以及用CH-5处理P.R.57：1。当然，用方法1至方法5处理过的颜料，在挤水换相过程中也有较好的表现。 8D取代部分乙酰乙酰苯胺AAA（11份CH-8D可取代7份AAA），其余条件不变，所得联苯胺黄颜料特别适合于水性体系，具有低粘度、高干重的5-20%。 水性色淀颜料时，可使用CH-10S或（和）CH-90对颜料进行表面处理。CH-10S和CH-90均可直接加入颜料浆中，然后充分搅拌，并在60℃充分吸附，两种助剂的总用量一般为颜料干重的3-8%。用上述方法制得的色淀类颜料，在水性介质中具有很好的分散性和流动性。 超分散剂处理
