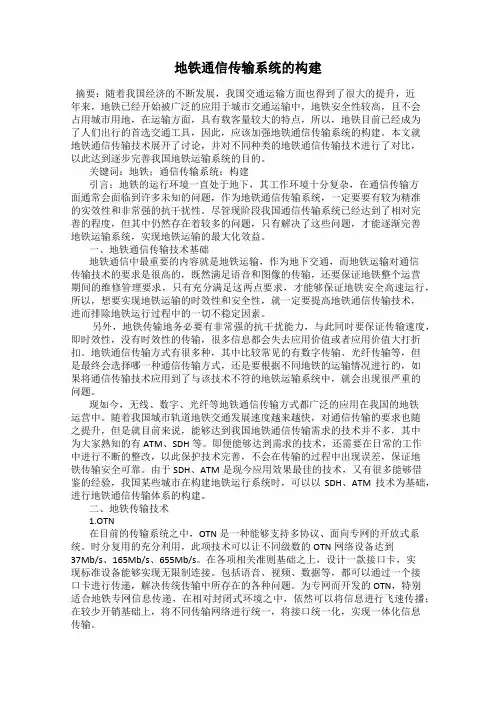

地铁通信传输系统的构建
发表时间：2018-09-12T16:50:45.910Z 来源：《基层建设》2018年第24期作者：字联君
[导读] 摘要：随着我国经济的不断发展，我国交通运输方面也得到了很大的提升，近年来，地铁已经开始被广泛的应用于城市交通运输中，地铁安全性较高，且不会占用城市用地，在运输方面，具有载客量较大的特点，所以，地铁目前已经成为了人们出行的首选交通工具，因此，应该加强地铁通信传输系统的构建。
昆明地铁运营有限公司云南省昆明市 650000
摘要：随着我国经济的不断发展，我国交通运输方面也得到了很大的提升，近年来，地铁已经开始被广泛的应用于城市交通运输中，地铁安全性较高，且不会占用城市用地，在运输方面，具有载客量较大的特点，所以，地铁目前已经成为了人们出行的首选交通工具，因此，应该加强地铁通信传输系统的构建。本文就地铁通信传输技术展开了讨论，并对不同种类的地铁通信传输技术进行了对比，以此达到逐步完善我国地铁运输系统的目的。
关键词：地铁；通信传输系统；构建
引言：地铁的运行环境一直处于地下，其工作环境十分复杂，在通信传输方面通常会面临到许多未知的问题，作为地铁通信传输系统，一定要要有较为精准的实效性和非常强的抗干扰性。尽管现阶段我国通信传输系统已经达到了相对完善的程度，但其中仍然存在着较多的问题，只有解决了这些问题，才能逐渐完善地铁运输系统，实现地铁运输的最大化效益。
一、地铁通信传输技术基础
地铁通信中最重要的内容就是地铁运输，作为地下交通，而地铁运输对通信传输技术的要求是很高的，既然满足语音和图像的传输，还要保证地铁整个运营期间的维修管理要求，只有充分满足这两点要求，才能够保证地铁安全高速运行，所以，想要实现地铁运输的时效性和安全性，就一定要提高地铁通信传输技术，进而排除地铁运行过程中的一切不稳定因素。
另外，地铁传输地务必要有非常强的抗干扰能力，与此同时要保证传输速度，即时效性，没有时效性的传输，很多信息都会失去应用价值或者应用价值大打折扣。地铁通信传输方式有很多种，其中比较常见的有数字传输、光纤传输等，但是最终会选择哪一种通信传输方式，还是要根据不同地铁的运输情况进行的，如果将通信传输技术应用到了与该技术不符的地铁运输系统中，就会出现很严重的问题。
现如今，无线、数字、光纤等地铁通信传输方式都广泛的应用在我国的地铁运营中。随着我国城市轨道地铁交通发展速度越来越快，对通信传输的要求也随之提升，但是就目前来说，能够达到我国地铁通信传输需求的技术并不多，其中为大家熟知的有ATM、SDH等。即便能够达到需求的技术，还需要在日常的工作中进行不断的整改，以此保护技术完善，不会在传输的过程中出现误差，保证地铁传输安全可靠。由于SDH、ATM是现今应用效果最佳的技术，又有很多能够借鉴的经验，我国某些城市在构建地铁运行系统时，可以以SDH、ATM 技术为基础，进行地铁通信传输体系的构建。
二、地铁传输技术
1.OTN
在目前的传输系统之中，OTN是一种能够支持多协议、面向专网的开放式系统。时分复用的充分利用，此项技术可以让不同级数的OTN网络设备达到37Mb/s、165Mb/s、655Mb/s。在各项相关准则基础之上，设计一款接口卡，实现标准设备能够实现无限制连接。包括语音、视频、数据等，都可以通过一个接口卡进行传递，解决传统传输中所存在的各种问题。为专网而开发的OTN，特别适合地铁专网信息传递，在相对封闭式环境之中，依然可以将信息进行飞速传播；在较少开销基础上，将不同传输网络进行统一，将接口统一化，实现一体化信息传输。
2.SDH
在PDH的基础上，研发了SDH，将PDH所存在的弊端进行克服，其中包括网络可靠性低、故障多等各种缺陷。在九十年代将光纤传输大量进行运用，在光纤基础上实现信息同步传输，信息复用、交叉的网络模式。与此同时，165Mb/s、600Mb/s、11Gb/s设备也相继出现。国际标准化传输，采用国际统一网络接口，不同设备间也可以进行兼容，并且互通，得以拥有一套标准结构等级。多网拓扑结构，灵活配置，实现在调度过程中，也可以便捷进行，对不同数据分下、插入。SDH的安全机制完善，对故障有自愈力；网络管理能力强。
3.ATM
实现综合宽带的核心就是ATM，电路仿真，并且将图像、语音承载，进行宽带接入，进行交换。设备标准化，实现与其他通信设备的连接；复用统计，面向连接的工作模式，可以在宽带使用过程中，进行灵活支配，使用虚拟电路，将网络内部连接，充分利用传输容量大的优势。各种业务传输都可承载，多媒体应用，将接入技术深入，同时满足在铁路运行过程中的各项需要。实施QoS保障措施，控制带宽上传输流，检测延时、精准度等各种信息，彻底将网络安全性、可靠性从根源上得以提升。
三、地铁通信传输系统的构建
1.建立并完善有关测评系统
地铁通信传输系统的安全运行，是以完善的测评机制为前提的，如果地铁测评系统不合乎标准，那么就会造成地铁运行过程中的安全故障，所以，一定要建立起一个科学有效的测评系统，只有地铁通信传输系统中的每一个环节都没有差错，才能够保证地铁通信传输的时效性和精准性，所以，建立并逐渐完善与地铁通信传输技术的测评系统是十分重要的。
测评系统的构建可以分为如下步骤：第一，工作人员需要进行大量的工作调查，掌握相关数据信息内容，可以借鉴扩展性系统等方面的内容，依据目前相对完善的系统，确定体系评测法；第二，完善测评系统功能，这方面，技术人员可以借鉴技术成熟度比较高的语音、资料等传送数据技术，这样既可以节省时间，也能够保证系统功能可靠合理；第三，做好对比工作，比如技术参数方面的对比，功能要求方面的对比，以此保证测评系统始终处于安全合理的状态。
2.科学选择地铁通信传输技术方案
现阶段，用于地铁通信传输的技术主要三种，分别为SDH、ATM与OTN。这三种技术应用要求不同，各具特点，也各具缺陷。如果城市地铁通信传输业务量非常小，但是分布的范围却非常大，一般都会专网专用，而OTN技术最合适此种方式。与其他两种传输技术相比，SDH技术对的安全性更高，该技术的应用能够保证同步传输的输出安全有效的到达。ATM技术需要通过宽带才能够连接上，并且对系统有着非常高的要求。这三种技术各具优势，通常都难以进行选择。不过，绝大多数国家的重要城市地铁交通就会选择ATM技术，因为该技术
