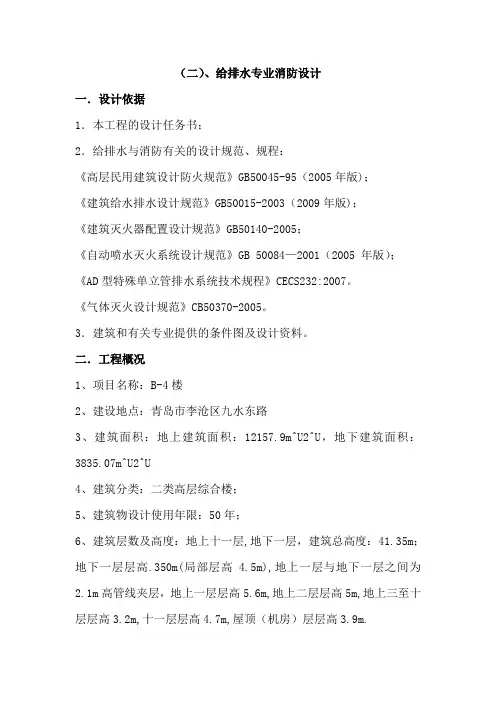

（二）、给排水专业消防设计
一．设计依据
1．本工程的设计任务书；
2．给排水与消防有关的设计规范、规程：
《高层民用建筑设计防火规范》GB50045-95（2005年版)；
《建筑给水排水设计规范》GB50015-2003（2009年版)；
《建筑灭火器配置设计规范》GB50140-2005；
《自动喷水灭火系统设计规范》GB 50084—2001（2005 年版）；《AD型特殊单立管排水系统技术规程》CECS232:2007。
《气体灭火设计规范》CB50370-2005。
3．建筑和有关专业提供的条件图及设计资料。
二．工程概况
1、项目名称：B-4楼
2、建设地点：青岛市李沧区九水东路
3、建筑面积：地上建筑面积：12157.9m^U2^U，地下建筑面积：3835.07m^U2^U
4、建筑分类：二类高层综合楼；
5、建筑物设计使用年限：50年；
6、建筑层数及高度：地上十一层,地下一层，建筑总高度：41.35m；地下一层层高.350m(局部层高 4.5m),地上一层与地下一层之间为2.1m高管线夹层，地上一层层高5.6m,地上二层层高5m,地上三至十层层高3.2m,十一层层高4.7m,屋顶（机房）层层高3.9m.
7、建筑功能：地上一二层为商业，地下一层为车库，地上一层与地下一层之间为2.1m高管线夹层，地上三层到十一层为办公。
8、建筑耐火等级：地上建筑耐火等级为二级；地下建筑耐火等级为一级。
9、地下停车位：72辆（小型车辆）
为N<1万人的居住区，同一时间内的火灾次数为1次。整个小区考虑设置一套区域消防水池及消防加压泵房和屋顶消防水箱，消防水池及消防泵房位于1号车库内，消防水池有效容积为600立方米，屋顶消防水箱位于E3#楼屋顶，有效容积为18立方米。
三．设计范围
1)．消火栓灭火系统、自动喷水灭火系统（车库内非人防区域）、气体灭火系统设计及建筑灭火器配置，本设计不含二次装修设计。车库为人防区不在本次设计范围内，只考虑消防管道预留。
2)．室外消火栓定位
室外消火栓管网系统由市政管网直供，室外消火栓距路边不大于2.0米，距建筑外墙不小于5.0米，并距室外水泵结合器的距离宜为15－40米，由建设单位委托自来水公司统一设计。
四．消防设计内容说明
1．消火栓给水系统：
1)．室内消防系统采用临时高压给水系统，设置区域集中消防泵房。根据小区地形及总体布局，消防泵房及消防水池设于1号车库内，消防水池有效容积不小于600立方米，高位消防水箱设于E3#楼顶层，
有效容积为18立方米。消防泵扬程为120米，流量为40l/s。消防水池容量满足该建筑物消防用水要求。该建筑物管线夹层内无可然物，甲方不做他用，不需要设置消火栓系统。
a.消火栓用水量：
地上建筑室内消火栓用水量为20l/s，室外消火栓用水量为20l/s，车库室内消火栓用水量为10 l/s，室外消火栓用水量为15 l/s，火灾延续时间为3小时。
b.自动喷水灭火系统用水量：31.85L/S，火灾延续时间为1小时。消防泵房内自喷泵扬程为95米，流量为45L/s.
d.本工程室内消火栓及自喷系统储水量为600m3（室外消防用水由市政自来水管网直接供给）。
消火栓设备：消火栓箱均采用铝合金箱体。该建筑采用减压稳压型消火栓（栓口压力0.45MPa）箱内均配SN65消火栓1只，配套长25米衬胶龙带1条，%%c19水枪1支。消火栓口距地1.10米。消火栓箱采用薄型单栓室内消火栓箱04S202-11）消火栓箱的进水方向均为下进水或侧进水。每个消火栓处应设直接启动消防水泵的按钮，并设有保护按钮的设施。建筑的室内消火栓、阀门等设置地点设置永久性固定标识。阀门保持常开，并采用有明显的启闭标志的蝶阀。并设置室外水泵接合器2具，具体见一层平面图。
消火栓系统控制：消火栓给水泵2台，互为备用。火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。消火栓加压泵
也可在消防中心和消防泵房中手动控制启停，消防结束后手动停泵。2．自动喷水灭火系统：
根据规范，本工程地下车库(非人防区域）内须设自动喷水系统,考虑车库内非人防区域面积较小此部分自喷管网接自为人防人防部分预留湿式报警阀后。车库内非人防区域按中II 危险等级设计，自喷系统设计喷水强度为≮8L/min.m2，作用面积为160m2。采用临时高压湿式自动喷淋系统，自喷系统平时管网压力由屋顶消防水箱维持；整个自喷系统管网室外布置成环状，报警阀设在各单体内，报警阀距地1.2米。火灾时，喷头动作，水流指示器动作向消防中心显示着火区域，此时湿式报警阀处的压力开关动作自动启动喷淋泵，并向消防控制室报警。侧墙喷头采用水平边墙扩展覆盖面喷头，流量系数K=115，水平边墙扩展覆盖面喷头最大保护跨度，配水支管上的喷头间距，按工作压力下（喷头工作压力不小于0.10MPA）能够喷湿对面墙和邻近墙距溅水盘1.2m高度一下的墙面确定。
喷头布置：除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标准喷头，其溅水盘与顶板的距离，不应小于75mm，不应大于150mm。当在梁或其他障碍物底面下方的平面上布置喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离不应小于25mm，不应大于1OOmm。水平式边墙型喷头溅水盘与顶板的距离不应小于150mm，且不应大于300mm。
喷头布置如与其他工种发生矛盾或装修中须改变喷头位置时，必须满足以下要求：
a)．喷头与墙边之间的距离小于或等于1.7米，大于或等于0.6米；
b)．喷头距灯具和风口距离不得小于0.4米；
c)．当通风管道、成排布置的管道、桥架等障碍物的宽度大于
1.2m时，其下方应增设喷头，增设喷头的上方如有缝隙时应设集热板。
消防电梯积水坑设潜污泵提升排水，水泵流量大于10升/秒。该建筑物管线夹层内无可燃物，不做他用，不需增设自喷系统。商业网点中庭层高度10.50m，喷水强度为6L/min.m2，作用面积为260m2，流量系数K为80，喷头布置最大间距3m。
3．灭火器设置：
本工程建筑性质为二类高层，二层以上办公场所灭火器配置危险等级为轻危险级，一二层商业危险等级为中危险级。。
1)．本工程的火灾种类为A类火灾，每层作为一个计算单元。
2)．轻危险级最大保护距离25米，单只灭火器最小配置灭火级别1A，单位灭火级别最大保护面积100m^U2^U/A。中危险级单只灭火器最小灭火级别2A,最大保护距离为20米，单只灭火级别最大保护面积为75m^U2^U/A。
3)．灭火器选用手提式磷酸铵盐干粉灭火器，轻危险等级每点设MF/ABC2灭火器2只，中危险等级每点设MF/ABC3灭火器2只，所有消防器材与设备须经中国消防产品质量检测中心，消防建审部门认可。
4)．灭火器应放置在专用灭火器箱内，并不得上锁。
5)．灭火器的配置位置详见平面图。
4、气体灭火系统：
本系统具有自动、手动两种启动方式。自动状态下，当防护区发生火警时，气体灭火控制器接到防护区两个独立火灾报警信号后立即发出联动信号（关闭通风空调等）。此时气体灭火控制器一方面输出声光火灾报警信号并将信号传至消控中心，另一方面经过30秒时间延时后，输出动作信号，启动灭火系统。S型气溶胶预制灭火系统释放S型气溶胶灭火剂到防护区，气体灭火控制器面板喷放指示灯亮，同时，气体灭火控制器接收反馈信号。防护区外门灯显亮，避免人员误入。
当防护区经常有人工作时，可以通过防护区门外的手动／自动启止器，使系统从自动状态转换到手动状态，当防护区发生火警时，气体灭火控制器只发出报警信号，不输出动作信号。由值班人员确认火警，按下控制器面板或击碎防护区门外紧急启动按钮，即可立即启动系统，喷放S型气溶胶灭火剂。
预制灭火系统装置同时启动，其动作响应时间不得大于2S。防护区内外应设手动、自动控制状态的显示装置。
气溶胶灭火装置的安装要求：
a.气溶胶灭火装置的喷口正前1.0m内，装置的背面、侧面、顶面
0.2m内不应设置或存放设备、器具等。并应在防护区配置空气呼吸器。
b.灭火装置的安装不受位置高低的影响，就地摆放时宜沿墙壁。
调试验收：
1）气体灭火系统的调试应由专业技术人员担任。
2）系统的竣工验收应由建设主管单位组织，建设单位、公安消防监督机构、设计单位、施工单位等共同进行。
3）系统验收合格后，应将其功能恢复到正常工作状态，验收不合格的不得投入使用。
五．施工说明
(一)．管材与接口：
1．消火栓给水明设管道采用内外壁热镀锌钢管，口径大于等于DN100的沟槽连接，小于DN100的管道丝扣连接。阀门及需拆卸部位采用沟槽法兰连接。管道工作压力为 2.5MPa。埋地段管道采用球墨给水铸铁管，橡胶圈接口，工作压力为2.5MPa。
2．自动喷水明设管道采用内外壁热镀锌钢管，口径大于等于DN100的沟槽连接，小于DN100的管道丝扣连接。阀门及需拆卸部位采用沟槽法兰连接。管道工作压力为 2.5MPa。埋地段管道采用球墨给水铸铁管，橡胶圈接口，工作压力为 2.5MPa。消火栓管道系统阀门采用有明显启闭标志的双向蝶阀，工作压力为 2.5MPa。水泵结合器前采用安全止回阀，生活引入管上的止回阀采用旋启式，全黄铜材质，公称压力1.6MPa。自喷系统阀门湿式报警阀前后及水流指示器前采用信号阀，其余阀门均采用铜芯球墨铸铁闸阀，工作压力为2.5MPa。3．自动喷水管道当变径时，采用异径接头；在管道弯头处不得采用
补芯，当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm的管道不采用活接头；管道横向安装设0.002～
0.005的坡度，且应坡向排水管。
(二)．阀门及附件：
1．阀门：
消火栓管道系统阀门采用有明显启闭标志的双向蝶阀，工作压力为 2.5MPa。水泵结合器前采用安全止回阀，生活引入管上的止回阀采用旋启式，全黄铜材质，公称压力 1.6MPa。自喷系统阀门湿式报警阀前后及水流指示器前采用信号阀，其余阀门均采用铜芯球墨铸铁闸阀，工作压力为2.5MPa。
2．附件：
自动喷水管道当变径时，采用异径接头；在管道弯头处不得采用补芯，当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm的管道不采用活接头；管道横向安装设0.002～0.005的坡度，且应坡向排水管。10．阀门安装时应将手柄留在易于操作处。暗装在管井、吊顶内的管道，凡设阀门及检查口处均应设检修门、检修门做法详建施图。
(三)．管道和设备保温：
开敞外廊消防给水管道做电伴热保温。
(四)．防腐及油漆：
1．在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。
2．消火栓管及自喷明设管道外刷银粉二道，明装管再刷与外饰墙面一致的调和漆两道。色环设置根据消防部门规定执行。镀锌层被破坏部分及管道螺纹露出部分涂刷防锈漆一道，银粉两道。
3．保温管道：明设管道进行保温后，外壳再刷防火漆二道，埋地金属管做石油沥青加强级防腐（三油四布）。
4．金属管道支架除锈后刷樟丹二道，灰色调和漆二道。
(五)．管道试压：
1．消火栓给水管道的试验压力为1.8MPa，在试验压力下观测10min，压力降不得大于0.02MPa，然后降到工作压力进行检查，应不渗不漏。2．自动喷水灭火系统试压方法应按《自动喷水灭火系统工程施工及验收规范》GB 50261-2005的规定执行。系统管道应进行水压强度试验和水压严密性试验。水压强度试验压力为 1.5MPa，水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压；达到试验压力后，稳压30min后，管网应无泄漏、无变形，且压力降不应大于0.05MPa。水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压24h应无泄漏。自动喷水灭火系统的水源干管、进户管和室内埋地管道，应在回填前单独或与系统一起进行水压强度试验和水压严密性试验。
3．水压试验的试验压力表应位于系统或试验部分的最低部位。
(六)．管道冲洗：
1)．室内消火栓给水系统及自动喷水系统在与室外给水管连接前，必
须将室外给水管冲洗干净，其冲洗强度应达到消防时最大设计流量。
2)．室内消火栓系统在交付使用前，必须冲洗干净，其冲洗强度应达到消防时的最大设计流量。
3)．自动喷水系统按《自动喷水灭火系统施工及验收规范》GB 50261-2005要求进行冲洗。管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分段进行；水平管网冲洗时，其排水管位置应低于配水支管。管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时，冲洗方可结束。
