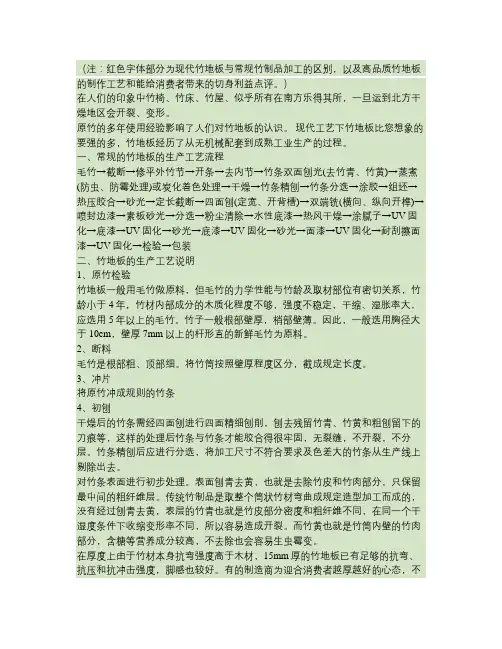

（注：红色字体部分为现代竹地板与常规竹制品加工的区别，以及高品质竹地板的制作工艺和能给消费者带来的切身利益点评。）
在人们的印象中竹椅、竹床、竹屋、似乎所有在南方乐得其所，一旦运到北方干燥地区会开裂、变形。
原竹的多年使用经验影响了人们对竹地板的认识。现代工艺下竹地板比您想象的要强的多，竹地板经历了从无机械配套到成熟工业生产的过程。
一、常规的竹地板的生产工艺流程
毛竹→截断→修平外竹节→开条→去内节→竹条双面刨光(去竹青、竹黄)→蒸煮(防虫、防霉处理)或炭化着色处理→干燥→竹条精刨→竹条分选→涂胶→组坯→热压胶合→砂光→定长截断→四面刨(定宽、开背槽)→双端铣(横向、纵向开榫)→喷封边漆→素板砂光→分选→粉尘清除→水性底漆→热风干燥→涂腻子→UV固化→底漆→UV固化→砂光→底漆→UV固化→砂光→面漆→UV固化→耐刮擦面漆→UV固化→检验→包装
二、竹地板的生产工艺说明
1、原竹检验
竹地板一般用毛竹做原料，但毛竹的力学性能与竹龄及取材部位有密切关系，竹龄小于4年，竹材内部成分的木质化程度不够，强度不稳定，干缩、湿胀率大，应选用5年以上的毛竹。竹子一般根部壁厚，梢部壁薄。因此，一般选用胸径大于10cm，壁厚7mm以上的杆形直的新鲜毛竹为原料。
2、断料
毛竹是根部粗、顶部细。将竹筒按照壁厚程度区分，截成规定长度。
3、冲片
将原竹冲成规则的竹条
4、初刨
干燥后的竹条需经四面刨进行四面精细刨削，刨去残留竹青、竹黄和粗刨留下的刀痕等，这样的处理后竹条与竹条才能胶合得很牢固，无裂缝，不开裂，不分层。竹条精刨后应进行分选，将加工尺寸不符合要求及色差大的竹条从生产线上剔除出去。
对竹条表面进行初步处理。表面刨青去黄，也就是去除竹皮和竹肉部分，只保留最中间的粗纤维层。传统竹制品是取整个筒状竹材弯曲成规定造型加工而成的，没有经过刨青去黄，表层的竹青也就是竹皮部分密度和粗纤维不同，在同一个干湿度条件下收缩变形率不同，所以容易造成开裂。而竹黄也就是竹筒内壁的竹肉部分，含糖等营养成分较高，不去除也会容易生虫霉变。
在厚度上由于竹材本身抗弯强度高于木材，15mm厚的竹地板已有足够的抗弯、抗压和抗冲击强度，脚感也较好。有的制造商为迎合消费者越厚越好的心态，不
去青、不去黄，竹片胶合后，虽然竹地板厚度可达17mm、18mm，但胶合强度不好，反倒容易开裂。而质量上乘的竹地板则是将竹生两面竹青、竹黄粗刨去
之后，为使竹片组坯胶合严密，还要对其进行精刨，厚度和宽度的公差应控制在0.1mm之内，用于粘连竹坯的胶黏剂也会在高温作用下迅速固化，胶合度极强。
5、蒸煮漂白或碳化
竹材的化学成分与木材基本相同，主要是纤维素、半纤维素、木质素和抽提物质。但竹材含有的蛋白质、糖类、淀粉类、脂肪和蜡质比木材多，在温湿度适宜的情况下，易遭虫、菌类的侵蚀，因此竹条在粗刨后需进行蒸煮处理(本色)或高温高湿的炭化处理(咖啡色)，除去部分糖分、淀粉类等抽提物，处理时加入防虫剂、防腐剂等，杜绝虫类、菌类的滋生。
本色地板在温度90℃双氧水漂白，根具不同的壁厚漂白时间不同。4~5mm3.5小时，6~8mm4小时。
碳色地板是在高温高压下经过二次碳化程序加工而成。二次炭化技术，将竹材中的虫卵、脂肪、糖份、蛋白质等养份全部炭化，使材质为轻，竹纤维呈“空心砖”状排列，抗拉抗压强度及防水性能大大提高。
6、烘干
蒸煮处理后的竹片的含水率超过80%，达到饱和状态。竹材的含水率高低直接影响着竹材加工后的成品尺寸和形状的稳定性，为了保证竹地板产品的质量，用于加工的竹材原料在胶合之前需进行充分干燥。目前竹材干燥是利用干燥窑或轨道式干燥窑来进行干燥处理。
竹材的含水率需根据各地气候情况和使用环境来控制。比如中国的北方与南方控制的含水率是不一样的，在北方使用的产品含水率要求很低，正常情况下应控制在5—9%。
组成竹地板的各个单元即竹条含水率要求均匀。如竹弦面地板(平压板)要求表层、中间层和底层的竹条含水率都要求均匀，这样生产成竹地板后不易变形、弯曲。
这点也是防止地板开裂的重要环节，含水率不均匀或含水率过高，遇到温度及干湿度等环境因素的变化，地板可能出现变形或开裂。更具据不同区域的空气湿度情况分区设定含水率。这样制作出来的地板才能够保证适应相应的气候环境。
品质优良的地板在烘干时是经过六点多面检测，保证每片竹条，以及竹条的头尾、表里含水率均衡一致，这样才能保证地板因湿度环境不同而产生开裂变形。消费者难于简单测定含水率，解决这一问题较保险的办法是选择能生产坯板的和有信誉的正规竹地板厂家。
7、精刨
将竹条精刨成所需要的规格
8、品选
将竹条分选成不同的级别。
9、胶合复压
涂胶及组坯：选优质的环保型胶粘剂，按规定涂胶量涂胶并涂均匀，再按所需规格将竹条组坯。
热压胶合：热压是关键工序，在规定的压力、温度和时间下，将板坯胶合成坯板，
竹条表面光洁度、胶粘剂和热压条件对竹地板的胶合强度影响很大。
竹地板的胶合强度与木地板不同，它由多块竹片胶合压制而成。胶的质量、胶合的温度、压力及保温保压的时间都对胶合质量有影响。胶合强度不够的可能变形开裂。检验其胶合强度的简单方法是将一块地板放入水中浸泡或蒸煮。比较其膨胀、变形和开胶程度及所需时间。竹地板会不会变形、脱胶与胶合强度有极大的关系。
10、裁头
11、验板分色
12、修边
13、修边为母榫 14、生产反榫板时，空头要掉头
15、砂光
对坯板表面进行处理，使表面光滑，并对素板定厚。
16、开榫
四面刨竹板底部和侧面开榫。
双端开榫
竹地板纵向和横向开榫。
开榫也俗称开槽，就是地板拼接时的凹凸槽口，这是保证地板完美拼接的关键所在。开榫精密的拼接时两块地板之间的缝隙紧密。
17、油漆
为使周围环境中的水分不侵入竹地板，并使板面有防污染、耐磨、装饰等性能，竹地板还需进行涂饰处理。一般经5底(漆)2面(漆)涂饰后，竹地板表面已覆盖了一层较厚的保护漆膜。漆膜的硬度并不是越硬越好，要软硬适中，以保证漆膜有一定的耐磨性、耐刮擦性和韧性。竹地板表面上油漆。市场上的地板由亮光、半亚光之分。亮光的为淋涂工艺，非常亮丽但是其面容已磨损剥离，使用时要精心维护。亚光和半亚光的是滚涂工艺，色泽柔和，油漆附着力较强。目前市场上有五底两面、七底两面等做法，上底漆时选择安全环保的优质油漆，不但能维护健康的居家环境，还能达到美观、防水、防病虫腐蚀。要保证好的油漆附着力必须要砂光一层上一层油漆，经过多次反复砂光上漆才能保证制作出来的地板表面光滑平整无气泡。
18、成品检验
对成品地进行检验。附着力、表面效果、耐磨度和光泽度。为了保证地板的尖端品质，欧美市场实行片检片测，国内也有很过企业沿用了这套检验技术。当然相对的成本也就高一些了。
（注：红色字体部分为现代竹地板与常规竹制品加工的区别，以及高品质竹地板的制作工艺和能给消费者带来的切身利益点评。）
竹胶板胶合板模板行业标准 竹胶合板模板行业标准 竹胶合板模板: 1 范围 本标准规定了竹胶合板模板（以下简称模板）的术语与定义、分类、代号和规格、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于混凝土施工用的竹模板。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。 GB/T 14732-1993 木材工业胶粘剂用脲醛、酚醛、三聚氰胺甲醛树脂 GB/T 17657-1999 人造板及饰面人造板理化性能试验方法 LY/T 1574-2000 混凝土模板用竹材胶合板 3 术语和定义 下列术语和定义适用于本标准。 3.1 竹胶合板模板Plybamboo form 由竹席、竹帘、竹片等多种组坯结构，及与木单板等其他材料复合，专用于混凝土施工的竹胶合板。 3.2 竹席bamboo woven-mat 竹篾经纵横交错编织而成的席子。 3.3 竹帘bamboo curtain 竹篾经非塑料线或绳编扎织成的帘子。 3.4 竹片bamboo strip 竹材除去竹青、竹黄后经刨削加工而成的片材。 3.5 组坯assembly require 根据竹模板的结构设计，胶合前将各层材料按要求配置的组合。 3.6 竹篾bamboo skin 竹材经劈刀纵剖而成的簿竹条。 3.7 素面板unteated face plybamboo form 表面未经处理的竹模板。 3.8 复木板plybamboo form covered by veneer 表面复贴木单板的竹模板。 3.9 涂膜板coated plybamboo form
竹家具有很多种类，如竹凳、竹椅、竹桌、竹床、竹书架、竹花架、竹衣架、竹橱、竹箱、竹儿童小车等等。竹家具可以为家居风格添加一份自然、质朴的色彩，虽然种类很多，造型各异，但它们的加工制作大致可分为竹材加工、骨架制作、面层加工、总体装配以及涂饰等几个加工工段。 1 、竹材加工 为了合理使用竹材，充分利用竹材特色，使竹家具富有色彩和式样的变化，必须在制作前对竹材进行截取、脱油、矫正、磨光、漂白、染色或人工斑纹的制作等，这些被统称为竹材的加工处理。 竹段的截取 根据竹家具尺寸大小的需要，把原竹材截成适当长度的竹段叫竹段截取。截取时要注意根据竹家具的不同结构、不同部位，截取不同的长度和所带的节数。 竹段的脱油 竹材中含有一定量的水分、糖分、淀粉等，这些物质统称为“竹油”。把竹段放在高温下加温使其中的“竹油”流出称脱油。脱油的方法有两种，即火烤法和蒸煮法。 弯曲竹段的矫正 竹秆在生长过程中，受到各种外界因素的影响，往往出现弯曲现象。弯曲的竹材，必须经过矫正后才适宜制作家具。其方法可采用调曲台、调曲棒等工具调曲。将干燥竹段弯曲部分放在火上加温，当秆皮渗出汗珠状竹油时，竹段逐渐失去弹性，再把竹段的一端放入调曲棒槽
中，缓缓调整弯曲度，而后用冷水或湿布降温冷却即可。 竹段的磨光 竹段表皮经过磨光可以增强光泽度。其方法是将加工好的竹段放在水中，用2份细沙和1份稻壳混合起来打磨竹段。刚采伐的竹秆用此法先打磨，经干燥后再脱油，表皮特别光滑美观。竹秆表皮黑垢多的，可直接用沙打磨。 竹段的漂白 竹段的表皮原为黄绿色，经过脱油干燥后逐渐呈现嫩黄色，时间长了呈黄褐色。如果竹家具或竹器需要着其它颜色，必须将竹材进行漂白，否则不利于着色涂装。 竹段的染色 如果竹段染适当的色彩或做出斑纹，再制成家具则显得古朴典雅，更加美观。竹材着色多用碱性染料。其方法是选择经过漂白后的、表皮无损的竹段，放在2%的烧碱或碳酸钠溶液中，煮沸3-5分钟后取出，再放入碱性染料溶液中，煮沸半小时左右即可染上所需要的色彩。人工墨竹、斑竹的制作 竹段的表皮经打磨后，涂上稀硫酸液，稍加火烤表皮即呈墨色。如涂稀硝酸液，火烤后则呈褐色。色彩浓淡取决于酸液浓度的大小，也就是说酸的浓度愈大，色彩愈深，反之酸的浓度愈稀，色彩也就愈淡。 2 、竹家具的骨架制作 竹家具的骨架不仅能体现竹家具的大体造型，而且还是承受力的主要部分。骨架制作有骨架
竹胶板胶合板模板行业标准竹胶合板模板行业标准 竹胶合板模板: 1 范围 本标准规定了竹胶合板模板（以下简称模板）的术语与定义、分类、代号和规格、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于混凝土施工用的竹模板。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。 GB/T 14732-1993 木材工业胶粘剂用脲醛、酚醛、三聚氰胺甲醛树脂 GB/T 17657-1999 人造板及饰面人造板理化性能试验方法 LY/T 1574-2000 混凝土模板用竹材胶合板 3 术语和定义 下列术语和定义适用于本标准。 3.1 竹胶合板模板Plybamboo form 由竹席、竹帘、竹片等多种组坯结构，及与木单板等其他材料复合，专用于混凝土施工的竹胶合板。 3.2 竹席bamboo woven-mat 竹篾经纵横交错编织而成的席子。 3.3 竹帘bamboo curtain 竹篾经非塑料线或绳编扎织成的帘子。 3.4 竹片bamboo strip 竹材除去竹青、竹黄后经刨削加工而成的片材。 3.5 组坯assembly require 根据竹模板的结构设计，胶合前将各层材料按要求配置的组合。 3.6 竹篾bamboo skin 竹材经劈刀纵剖而成的簿竹条。 3.7 素面板unteated face plybamboo form 表面未经处理的竹模板。 3.8 复木板plybamboo form covered by veneer 表面复贴木单板的竹模板。 3.9 涂膜板coated plybamboo form
胶合板过程质量检验规 定 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
胶合板生产过程检验规程 文件编号： 受控状态： 批准人： 单板质量检验规定 一、质量要求 1、树种：杨木。 2、规格：根据需要。 3、单板对角线差≤2mm，厚度允许偏差±0.2mm。 4、单板的尺寸必须符合要求，厚度只允许正偏差，不许负偏差。 5、面板的等级分为Ⅰ、Ⅱ、Ⅲ级。 6、Ⅰ级面板不存在任何材质和加工缺陷，板面颜色要均匀一 致；Ⅱ级面板允许有轻微材质和加工缺陷，每平方允许有3个补片，累计面积不超过整板0.5%，裂缝不超过0.5mm。 7、背板不允许不同颜色（树种）的单板拼在同一张单板上。 8、每件单板的树种要一致，数量要准确。 9、单板干燥后含水率不大于12%。 10、单板使用时要逐张检验，对不符合上述质量标准的任意一 项的单板，要挑出放到指定地点，并作出标记和计录，以便日后与厂家协商解决。 二、检验频次：生产过程中随机抽检。
三、检验工具：卷尺、卡尺、含水率测试仪。 四、检验方法：检验员目测及量具检验相结合。
涂胶工序检验规定 一、质量要求 1、涂胶量应符合工艺要求， 1.0mm～1.4mm芯板双面涂胶量：（250～300）g/㎡； 1.5mm～ 2.0mm芯板双面涂胶量：（350～400）g/㎡； 2、芯板表面不许有未涂胶的部位。 3、芯板表面有胶堆积必须进行刮除。 4、调胶工要严格按工艺配比要求调胶。 将所需配料按要求、按配比用磅秤分别称好，进行调制。 脲醛胶：面粉=100：35。 （一般每次调胶时每调胶桶加100kg脲醛胶，面粉35kg。具体调制时可根据胶液的稀稠，适当增减面粉） 5、芯板涂胶组坯应严格按生产工艺规程进行操作。 6、涂胶机周围不允许有撒胶、漏胶现象。 7、挑出的不合格芯板（单板）应按树种、规格放到指定地方。 8、对涂胶机、调胶机应按时进行润滑保养。 二、检验频次 1、生产过程中随机抽检。 2、如果生产中间变换生产品种，涂胶量有变更，必须再做涂胶量测 定，符合工艺要求后才可以生产。 三、检验工具：磅秤、小台秤等。 四、检验方法：检验工目测及工具检验相结合。 热压工序检验规定
竹胶板模板存在的主要问题及解决方法 竹胶板模板由于具有幅面大、强度高、防水、耐磨、表面光滑、易脱模、拆模快、混凝土表面平整、反复使用率高、成本低等优点，被列入建筑业重点推广的10项新技术中。它又是实行以竹代木的重要环节，它的发展有利于我国森林资源的保护，符合我国森林资源可持续发展的战略。近几年，竹胶板模板生产线虽在不断增加，但由于种种原因，其销售量及应用范围都一直未能扩大。 1、竹胶板模板生产的现状 由于竹胶合板模板有巨大的市场潜力，各地纷纷上马竹胶板生产线。目前国内竹胶板生产线达70多条，实际年产量已超过2000万m2，不少生产厂还在准备扩建生产线。福建、浙江、安徽、四川、重庆等地也在新建生产线，加上国家禁伐天然林政策的实施，原来的木胶合板生产企业很多可能转产竹胶板。国外的木胶合板已开始输入中国；国内新型模板材料的出现将与竹胶板争夺市场，因此，竹胶板模板面临的竞争压力越来越大。为降低成本，许多厂不惜以牺牲质量为代价，盲目改变生产工艺，使近几年竹胶板模板的质量急剧下降。由于竹胶板质量无法满足钢框竹胶板模板对周转次数和厚度公差的要求，许多原来生产钢框竹胶合板模板的企业，不得不重新采用钢板作面板。这是竹胶板模板的倒退，也使新型模板的推广应用再次面临挑战。
2、当前竹胶板模板存在的主要问题及原因 （1）厚度公差问题无论是作为钢框竹胶板的面板，还是作为无框胶合板模板直接使用，用户对于竹胶板的厚度公差都有相应的要求。根据建设部1995年发布的行业标准《竹胶合板模板标准》（JG/T3026-1995）的规定，竹胶合板厚度允许公差为：9～12mm 厚板，优等品±0.5mm，一等品±0.8mm，合格品±1.2mm；13～15mm厚板，优等品±0.6mm，一等品±1.0mm，合格品±1.4mm。其测量方法一般为板四周测8个点，这8个点所测数据如果达到相应要求，则这块板的厚度即按相应的等级认定。由于竹胶合板生产所用的竹帘、竹席是从不同地方、不同农户手中加工而成，每片篾的厚度都有较大的公差，10多张竹帘、竹席叠加热压后，其厚度公差更为明显。即使所测8个点的厚度公差符合标准，8个点之外的部位还是可能超出公差范围。这一问题在产品出厂检测时，往往难以发现，而在用户使用时，才暴露出来。 （2）胶合强度问题竹胶合板分层开胶、易损、反复使用率低等问题，主要是胶合强度不够。另外，施工单位在使用时爱护不当，乱丢乱甩也是造成竹胶板易损坏的一个原因。胶合强度取决于所采用的胶粘剂质量及热压工艺。由于各竹胶板厂都是自己制备胶粘剂，而胶粘剂的质量又与生产过程中的各种反应条件的控制有密切关系，因此，各厂不同时期生产的胶粘剂质量并不完全一样，很难保证其质量的稳定性。其次，热压过程中，有些厂为了增加产量，而随意改变热压后的冷却降温时间，在温度未到规定要求时提前卸压出板，也是影
胶合板生产工艺文件 文件编号： 受控状态： 批准人：
芯板涂胶 １、胶粘剂的配制 （1）脲醛胶质量指标： 固体含量％46～55 ｐH值７～9.5 外观无色、白色或淡黄色无杂质均匀液体 游离甲醛含量≤0.3% （2）脲醛胶配制（重量比）： 脲醛胶：面粉100：35 ２、芯板涂胶 1.0mm～1.4mm芯板双面涂胶量：（250～300）g/㎡； 1.5mm～ 2.0mm芯板双面涂胶量：（350～400）g/㎡； （1）涂胶芯板质量必须符合要求，含水率为（8～12）%，温度40度 以下。对厚薄不均、长度不足、两横边带弧形、含水率大于13%的芯 板要挑出放到指定地点。 （2）串芯人员要清除芯板上的杂物，涂胶量要均匀，没涂到胶的部 位要用手工刷胶，不允许有空白点；胶堆积的地方要清除多余的胶，串芯人员同时要负责挑出不合格的芯板，并应放到指定处。 （3）涂胶后的芯板要做到先串先用，涂胶芯板陈化时间不应超过30分钟。 （4）涂胶芯板的使用要合理，禁止不同树种的芯板同时涂胶、同时 使用。
组坯 1、组坯时要做到一边一头齐，每摊位板坯上下，左右要对齐。排芯时涂胶芯板及中板上附有的垃圾等杂物要清理干净 2、严格掌握板坯的陈化时间，一般情况不许超过30分钟。 3、禁止不同树种、厚度的芯板混排在同一层；板坯对称层树种、厚度要一致。 4、生产过程中挑出的不合格芯板、单板要放在指定地点，不得乱放。 5、认真填写移送单和交接记录，发现问题及时反馈。
板坯修整 1、板坯上的孔洞要用与本板树种一致的补片补好。 2、板坯上的重叠要用修补刀割除，但不能修成离缝。 3、板坯上的宽大于2mm，长大于100mm的离缝要用补条补好。 4、修补时挑出的不合格板坯要放到指定地点，并在缺陷处作上标记。 5、修整的板坯要按树种、规格整齐堆放，并作上标记。
（注：红色字体部分为现代竹地板与常规竹制品加工的区别，以及高品质竹地板的制作工艺和能给消费者带来的切身利益点评。） 在人们的印象中竹椅、竹床、竹屋、似乎所有在南方乐得其所，一旦运到北方干燥地区会开裂、变形。 原竹的多年使用经验影响了人们对竹地板的认识。现代工艺下竹地板比您想象的要强的多，竹地板经历了从无机械配套到成熟工业生产的过程。 一、常规的竹地板的生产工艺流程 毛竹→截断→修平外竹节→开条→去内节→竹条双面刨光(去竹青、竹黄)→蒸煮(防虫、防霉处理)或炭化着色处理→干燥→竹条精刨→竹条分选→涂胶→组坯→热压胶合→砂光→定长截断→四面刨(定宽、开背槽)→双端铣(横向、纵向开榫)→喷封边漆→素板砂光→分选→粉尘清除→水性底漆→热风干燥→涂腻子→UV固化→底漆→UV固化→砂光→底漆→UV固化→砂光→面漆→UV固化→耐刮擦面漆→UV固化→检验→包装 二、竹地板的生产工艺说明 1、原竹检验 竹地板一般用毛竹做原料，但毛竹的力学性能与竹龄及取材部位有密切关系，竹龄小于4年，竹材内部成分的木质化程度不够，强度不稳定，干缩、湿胀率大，应选用5年以上的毛竹。竹子一般根部壁厚，梢部壁薄。因此，一般选用胸径大于10cm，壁厚7mm以上的杆形直的新鲜毛竹为原料。 2、断料 毛竹是根部粗、顶部细。将竹筒按照壁厚程度区分，截成规定长度。 3、冲片 将原竹冲成规则的竹条 4、初刨 干燥后的竹条需经四面刨进行四面精细刨削，刨去残留竹青、竹黄和粗刨留下的刀痕等，这样的处理后竹条与竹条才能胶合得很牢固，无裂缝，不开裂，不分层。竹条精刨后应进行分选，将加工尺寸不符合要求及色差大的竹条从生产线上剔除出去。 对竹条表面进行初步处理。表面刨青去黄，也就是去除竹皮和竹肉部分，只保留最中间的粗纤维层。传统竹制品是取整个筒状竹材弯曲成规定造型加工而成的，没有经过刨青去黄，表层的竹青也就是竹皮部分密度和粗纤维不同，在同一个干湿度条件下收缩变形率不同，所以容易造成开裂。而竹黄也就是竹筒内壁的竹肉部分，含糖等营养成分较高，不去除也会容易生虫霉变。 在厚度上由于竹材本身抗弯强度高于木材，15mm厚的竹地板已有足够的抗弯、抗压和抗冲击强度，脚感也较好。有的制造商为迎合消费者越厚越好的心态，不
加工生产胶合板的工艺流程 原木加工生产胶合板的工艺流程：原木→原木锯断→木段蒸煮→木段剥皮→单板旋切→单板干燥→单板整理→涂胶组坯→预压→热压→裁边→砂光→检验分等→包装入库。 单板加工生产胶合板的工艺流程：单板整理→涂胶组坯→预压→热压→裁进→砂光→检验分等→包装入库。 加工工艺损耗：在胶合板整个生产过程中，原木锯断、单板旋切、单板干燥、单板整理、热压、裁边、砂光对木材损耗有影响，它分为有形损耗（有加工剩余物的）和无形损耗（干缩和压缩）。木材损耗与原木材种、原木规格、设备状况、工艺技术以及成品板规格等因素有关。 原木锯断：进口原木长度一般超过6米，要按工艺要求的长度和质量进行锯断，截取的木段应为胶合板成品尺寸外加加工余量的长度。例如幅面1220mmX2440mm的成品胶合板，木段长度通常为2600mm或1300mm。原木的长度和原木的弯曲度、缺陷等直接影响胶合板的出材率，产生的废料有小木段、截头和锯屑等，原木锯断损耗率一般在3～10％。 单板旋切：胶合板生产中应用最广的是旋切方法生产的单板，面背板的厚度一般为0.6mm左右，芯板、长中板的厚度一般为1．8mm左右。该工序损耗最大，一是由于木段不圆度，相当一部分的碎单板不能使用；二是旋切机卡头对木段两端的夹牢而产生端部损耗；三是木芯损耗。单板旋切产生的废料为碎单板和木芯，由此可见单板旋切损耗量与木段的材质、直径及设备性能有关，这部分损耗率在15％～25％。 单板干燥：旋切后的单板含水率很高，必须将单板干燥到符合胶合工艺的要
求。干燥后木材尺寸变小，称为干缩。因含水率降低，单板的长度、宽度和厚度都会干缩。干缩损耗与单板的树种、单板的含水率及单板厚度等因素有关。干缩损耗率一般为4％～10％。
13.2.1.3细木工板的生产工艺流程 芯条占细木工板体积60%以上，与细木工板的质量有很大关系。 制造芯条的树种最好采用材质较软，木材结构均匀、变形小、干缩率小，而且木材弦向和径向干缩率差异较小的树种，易加工、芯条的尺寸、形状较精确，则成品板面平整性好，板材不易变形，重量较轻，有利于使用。 一般芯条含水率8%--12%，北方空气干燥可为6%--12%，南方地区空气湿度大，但不得超过15% 芯条的生产流程： 干板材双面刨多片锯横截锯芯条 （压刨） 芯条厚度：木芯板的厚度加上制造木芯板时板面刨平的加工余量。 芯条宽度：芯板的宽度一般为厚度1.5倍，最好不要超过2倍，一些质量要求很高的细木工板芯条宽度不能大于20mm芯条越宽，当含水率发生变化时，芯条变形就越大。 芯条长度：芯条越长，细木工板的纵向弯曲强度越高，然而芯条越长，木材利用率越低。 芯条的材质：芯条不允许有树脂漏，不允许腐朽，不允许有爬楞。
芯板的加工：使用芯条胶拼机 木芯板胶拼后，板面粗糙不平，通常采用压刨加工，芯条加工精度很高的机拼木芯板，可以用砂光加工来代替刨光。 13.2.2胶合板 以木材为主要原料生产的胶合板，由于其结构的合理性和生产过程中的精细加工，可大体上克服木材的缺陷大大改善和提高木材的物理力学性能，胶合板生产是充分合理地利用木材、改善木材性能的一个重要方法。 13.2.2.1定义： 胶合板是由木段旋切成单板或由木方刨切成薄木，再用胶粘剂胶合而成的三层或多层的板状材料，通常用奇数层单板，并使相邻层单板的纤维方向互相垂直胶合而成。 13.2.2.2胶合板的构成原则： 对称原则：对称中心平面两侧的单板，无论树种单板厚度、层数、制造方法、纤维方向和单板的含水率都应该互相对应，即对称原则胶合板中心平面两侧各对应层不同方向的应力大小相等。因此，当胶合板含水率变化时，其结构稳定，不会产生变形，开裂等缺陷；反之，如果对称中心平面两侧对应层有某些差异，将会使对称中心平面两侧单板的应力不相等，使胶合板产生变形、开裂。 奇数层原则：由于胶合板的结构是相邻层单板的纤维方向互相垂，又必须符合对称原则，因此它的总层数必定是奇数。如：三层板、五层板、七层板等；奇数层胶合板弯曲时最大的水平剪应力作用在中心单板上，使其有较大的强度；偶数层胶合板弯曲时最大的水平剪应力作用在胶层上而不是作用在单板上，易使胶层破坏，降低了胶合板强度。
8-4 胶合板模板 8-4-1 散支散拆胶合板模板 混凝土模板用的胶合板有木胶合板和竹胶合板。 胶合板用作混凝土模板具有以下优点： （1）板幅大，自重轻，板面平整。既可减少安装工作量，节省现场人工费用，又可减少混凝土外露表面的装饰及磨去接缝的费用； （2）承载能力大，特别是经表面处理后耐磨性好，能多次重复使用； （3）材质轻，厚18mm的木胶合板，单位面积重量为50kg，模板的运输、堆放、使用和管理等都较为方便； （4）保温性能好，能防止温度变化过快，冬期施工有助于混凝土的保温； （5）锯截方便，易加工成各种形状的模板； （6）便于按工程的需要弯曲成型，用作曲面模板。 （7）用于清水混凝土模板，最为理想。 我国于1981年，在南京金陵饭店高层现浇平板结构施工中首次采用胶合板模板，胶合板模板的优越性第一次被认识。目前在全国各地大中城市的高层现浇混凝土结构施工中，胶合板模板已有相当的使用量。 8-4-1-1 木胶合板模板 木胶合板从材种分类可分为软木胶合板（材种为马尾松、黄花松、落叶松、红松等）及硬木胶合板（材种为锻木、桦木、水曲柳、黄杨木、泡桐木等）。从耐水性能划分，胶合板分为四类： I类——具有高耐水性，耐沸水性良好，所用胶粘剂为酚醛树脂胶粘剂（PF），主要用于室外； II类——耐水防潮胶合板，所用胶粘剂为三聚氰胺改性脉醛树脂胶粘剂（MUF）,可用于高潮湿条件和室外； III类——防潮胶合板，胶粘剂为脉醛树脂胶粘剂（OF），用于室内； IV类——不耐水，不耐潮，用血粉或豆粉粘合，近年已停产。 混凝土模板用的木胶合板属具有高耐气候、耐水性的I类胶合板，胶粘剂为
酚醛树脂胶，主要用克隆、阿必东、柳安、桦木、马尾松、云南松、落叶松等树种加工。 1．构造和规格 （1）构造 模板用的木胶合板通常由5、7、9、11层等奇数层单板经热压固化而胶合成型。相邻层的纹理方向相互垂直，通常最外层表板的纹理方向和胶合板板面的长向平行，因此，整张胶合板的长向为强方向，短向为弱方向，使用时必须加以注意。 （2）规格 我国模板用木胶合板的规格尺寸，见表8-53。 模板用木胶合板规格尺寸表8-53 2．胶合性能及承载力 （1）胶合性能 模板用胶合板的胶粘剂主要是酚醛树脂。此类胶粘剂胶合强度高，耐水、耐热、耐腐蚀等性能良好，其突出的是耐沸水性能及耐久性优异。也有采用经化学改性的酚醛树脂胶。 评定胶合性能的指标主要有两项： 胶合强度——为初期胶合性能，指的是单板经胶合后完全粘牢，有足够的强度； 胶合耐久性——为长期胶合性能，指的是经过一定时期，仍保持胶合良好。 上述两项指标可通过胶合强度试验、沸水浸渍试验来判定。 《混凝土模板用胶合板》专业标准ZBB70006-88中，对混凝土模板用木胶合板的胶合强度规定，见表8-54。 模板用胶合板的胶合强度指标值表8-54
郑州市档案馆工程 主体模板工程施工方案 中建**局建设工程股份有限公司郑州市档案馆项目经理部 二00九年九月
目录 1编制说明 (1) 1.1 编制目的 (1) 1.2 编制依据 (1) 2工程概况 (1) 2.1 工程概况 (1) 3模板施工施工方法 (2) 3.1 模板体系选择 (2) 3.2 模板支设要求 (2) 3.3 剪力墙模板施工 (2) 3.4 柱模板施工 (4) 3.5 柱、剪力墙底部处理 (5) 3.6 梁板模板施工 (6) 3.7 特殊部位模板施工 (8) 3.8 阴阳角质量控制 (10) 4模板支撑脚手架施工方法 (10) 4.1 脚手架的搭设 (10) 4.2 脚手架的验收 (11) 4.3 脚手架的拆除 (11) 5模板的拆除 (12) 5.1 拆除原则 (12) 5.2 拆模顺序 (12) 5.3 拆模申请 .................................................................................... 错误!未定义书签。 5.4 拆模要求 (13) 5.5 模板维修保养： (13) 6质量标准 (13)
6.1 保证项目 (13) 6.2 一般项目 (13) 6.3 允许偏差 (13) 7安全及文明施工 (14) 7.1 安全施工 (14) 7.2 文明施工 (15) 8模板及支架验算 (16) 8.1 墙模板验算 (16) 8.2柱模板1000*1000计算书 (26) 8.3柱模板500*1300计算书 (39) 8.4梁模板(扣件钢管架)计算书 (52) 8.5 板模板(扣件钢管高架)100MM计算书 (70) 8.6板模板(扣件钢管高架)150MM计算书 (82)
加工生产胶合板的工艺 流程 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
加工生产胶合板的工艺流程原木加工生产胶合板的工艺流程：原木→原木锯断→木段蒸煮→木段剥皮→单板旋切→单板干燥→单板整理→涂胶组坯→预压→热压→裁边→砂光→检验分等→包装入库。 单板加工生产胶合板的工艺流程：单板整理→涂胶组坯→预压→热压→裁进→砂光→检验分等→包装入库。 加工工艺损耗：在胶合板整个生产过程中，原木锯断、单板旋切、单板干燥、单板整理、热压、裁边、砂光对木材损耗有影响，它分为有形损耗（有加工剩余物的）和无形损耗（干缩和压缩）。木材损耗与原木材种、原木规格、设备状况、工艺技术以及成品板规格等因素有关。 原木锯断：进口原木长度一般超过6米，要按工艺要求的长度和质量进行锯断，截取的木段应为胶合板成品尺寸外加加工余量的长度。例如幅面 1220mmX2440mm的成品胶合板，木段长度通常为2600mm或1300mm。原木的长度和原木的弯曲度、缺陷等直接影响胶合板的出材率，产生的废料有小木段、截头和锯屑等，原木锯断损耗率一般在3～10％。 单板旋切：胶合板生产中应用最广的是旋切方法生产的单板，面背板的厚度一般为0.6mm左右，芯板、长中板的厚度一般为1．8mm左右。该工序损耗最大，一是由于木段不圆度，相当一部分的碎单板不能使用；二是旋切机卡头对木段两端的夹牢而产生端部损耗；三是木芯损耗。单板旋切产生的废料为碎单板和木芯，由此可见单板旋切损耗量与木段的材质、直径及设备性能有关，这部分损耗率在15％～25％。
单板干燥：旋切后的单板含水率很高，必须将单板干燥到符合胶合工艺的要求。干燥后木材尺寸变小，称为干缩。因含水率降低，单板的长度、宽度和厚度都会干缩。干缩损耗与单板的树种、单板的含水率及单板厚度等因素有关。干缩损耗率一般为4％～10％。 单板整理：单板整理包括剪切、拼板及修补。将干燥后的带状单板、零片单板剪切成规格单板和可拼接单板，窄条单板经过拼接成整张单板，有缺陷的整张单板可通过修补达到工艺的质量要求。该工序产生的废单板量与原木材质、旋切单板质量、干燥单板质量以及操作工人对单板标准的熟悉程度等因素有关，损耗率一般为4％～16％。直接进口单板加工成胶合板的该工序损耗率一般为2％～11％。 热压：把涂胶组坯好的板坯通过一定温度和一定压力牢固地胶合起来。热压时随着板坯温度和含水率变化，木材逐渐被压缩，板坯厚度逐渐减少。该项损耗为压缩损耗，与胶合板的热压温度、单位压力、热压时间、树种和含水率等因素有关，损耗率一般为3％～8％。 裁边：将热压好的毛板裁成规格板材。裁下的边角废料量与胶合板的加工余量、幅面大小有关，胶合板幅面越大，裁边损耗率越小，一般为6％～9％。 砂光：对胶合板表面进行砂光，使板面光洁美观。该工序产生的废料是砂光粉，单板质量好时，砂光量小，砂光损耗率一般为2％～6％。 在材质正常的情况下，原木加工生产胶合板的损耗率一般在47％～55％，直接进口半成品单板加工生产胶合板的损耗率一般在16％～26％。
人造板生产工艺学实习指导书 胶合板部分 一、目的 1、通过实习增加对胶合板生产的感性认识，加深对胶合板的基本知识与原理的理解。 2、了解胶合板生产工艺过程，掌握各主要工序的工艺参数。 3、了解胶合板生产各主要工序所采用的设备。 4、了解胶合板生产的前景、所面临的困难和问题。 二、内容 （一）生产概况 1、胶合板的构成；各部分的名称； 2、国家标准中规定的胶合板规格，胶合板产量的计量单位； 3、实习胶合板厂的生产规模、产品品种； 4、实习工厂的胶合板生产工艺流程并画出工艺流程图； 5、画出实习胶合板厂的平面布置。 6、实习工厂现在生产所面临的困难和问题。 （二）制造工艺 1、备料 （1）胶合板生产所用的原料树种； （2）胶合板生产用的原木质量要求； （3）了解实习工厂所用木段的规格和锯截设备； （4）什么样的情况下木段需经水热处理？什么情况下可不经水热处理？ （5）木段水热处理的工艺； （6）实习工厂木段剥皮的方法；剥皮的质量。 2、旋切 （1）旋切前木段定中心的意义及方法；如何根据木段的各种不规则形状来
正确定出中心； （2）旋切机的刀床类型；第二类刀床的工作原理； （3）旋切机旋刀及压尺的安装和调整； （4）旋切中出现的单板质量问题； （5）旋切单板的贮存方法；与后工段的联系。 3、单板干燥 （1）单板干燥机的名称及工作原理； （2）不同树种、不同厚度、不同初含水率单板通过干燥机的速度； （3）测量单板含水率所用的仪器名称及使用方法； （4）比较干燥前后单板的平整度及开裂情况； （5）单板干燥的终含水率X围。 4、单板剪切与加工 （1）单板剪切的加工余量；剪切的要求； （2）剪切所用的设备，比较气动剪切机与电动剪切机的优缺点； （3）了解气动剪切机与干燥机的连接方式； （4）了解如何剪切配板；配板的要求； （5）干单板加工所包括的工作； （6）了解什么样的单板可修理；什么样的单板可挖、补； （7）了解挖、补中应注意的问题；挖、补是怎样进行的？ （8）单板胶拼的方法及其特点； （9）各种不同的胶拼方式所适合的对象； （10）单板的拼接操作，了解拼接的要求； （11）观察单板的分等操作及中间仓库内单板如何堆放； （12）单板中间仓库的储存量；生产中的面，背板和芯板的供应能否平衡？ 5、胶合板热压 （1）什么是涂胶量；常用的涂胶量X围； （2）观察涂胶用的是什么设备？它是如何供胶及如何调整涂胶量？ （3）观察涂胶时芯板是零碎的随机宽度呢还是整幅的？如是整幅板则了解一下生产中有什么特点？ （4）涂胶后的芯板是直接组坯还是经一段时间的停放？
余姚市渚钢木业有限公司 多层胶合板生产工艺流程 为安全利用松材线虫病疫木，防止疫病的扩散蔓延，确保我市松林资源的安全，现根据国家林业局《松材线虫病疫区和疫木管理办法》的有关规定制订有关多层胶合板的生产工艺流程。 一、主要设备： 1、 2750有卡旋切机一台，旋切长度2750mm 2750无卡旋切机一台，旋切长度2750mm 2750自动剪板机一台，剪切长度2750mm 1400有卡旋切机一台，旋切长度1400mm 1400无卡旋切机一台，旋切长度1400mm 700无卡旋切机一台，旋切长度700mm 2、单板裁边手切刀6台，剪切长度为1400mm 3、磨旋切刀片机一台，磨刀机长度2950mm 4、单板干燥机一台（20层），长度为3200mm，宽为2100mm 5、单板两滚涂胶机2台，调胶机一台在 6、预压机一台，长度为2800mm 7、热压机两台，长度为2100mm（3×6）及长度为2800mm（4×8） 8、胶合板四滚涂面机一台，长度1400mm，调面胶用 9、纵横锯边机各一台，长度2800mm，宽1500mm 10、0.8T蒸汽锅炉一台 二、多层胶合板（九夹板）生产工艺流程：
病虫木场地断木旋切剪切干燥整理修补单板调胶配比涂胶串芯组胚排板预压热压胶合板锯边检验二次涂面胶 二次检验 具体生产工艺流程如下： 1、所有经森检部门审批同意收购、调运的病疫木必须统一堆放 在专用的病疫木处理场地。 2、根据生产需要有选择性地将病疫木按不同规格用电锯锯成木 段。 3、用不同规格的旋切机将松木段旋切成2.2mm厚度单板。 4、用单板剪板机成刀切除树皮部分，将单片整齐地堆放在托盘上运送到干燥机前进行干燥，干燥机内温度达到150度，干燥到含水率10度以下，连续工作。 5、将干燥后的单板进行储存堆放后，再进行整理修补分选。 6、将分选的单板进行涂胶。 7、将涂胶的单板进行组胚排板（九层纵横交错进行排列，厚度30mm）。 8、组胚好的半成品进行预压，经过预压后的胶合板便于热压不易错位。 9、把预压的半成品胶合板进行高温高压热压，热压温度达到120-130度，压力大小根据油缸直径大小而设置。 10、按照规定进行锯边长和宽。
8-4胶合板模板 8-4-1散支散拆胶合板模板 混凝土模板用的胶合板有木胶合板和竹胶合板。 胶合板用作混凝土模板具有以下优点： （1）板幅大，自重轻，板面平整。既可减少安装工作量，节省现场人工费用，又可减少混凝土外露表面的装饰及磨去接缝的费用； （2）承载能力大，特别是经表面处理后耐磨性好，能多次重复使用； （3）材质轻，厚18mm的木胶合板，单位面积重量为50kg，模板的运输、堆放、使用和管理等都较为方便； （4）保温性能好，能防止温度变化过快，冬期施工有助于混凝土的保温； （5）锯截方便，易加工成各种形状的模板； （6）便于按工程的需要弯曲成型，用作曲面模板。 （7）用于清水混凝土模板，最为理想。 我国于1981年，在南京金陵饭店高层现浇平板结构施工中首次采用胶合板模板，胶合板模板的优越性第一次被认识。目前在全国各地大中城市的高层现浇混凝土结构施工中，胶合板模板已有相当的使用量。 8-4-1-1木胶合板模板 木胶合板从材种分类可分为软木胶合板（材种为马尾松、黄花松、落叶松、红松等）及硬木胶合板（材种为锻木、桦木、水曲柳、黄杨木、泡桐木等）。从耐水性能划分，胶合板分为四类： I类——具有高耐水性，耐沸水性良好，所用胶粘剂为酚醛树脂胶粘剂（PF），主要用于室外； II类——耐水防潮胶合板，所用胶粘剂为三聚氰胺改性脉醛树脂胶粘剂（MUF）,可用于高潮湿条件和室外； III类——防潮胶合板，胶粘剂为脉醛树脂胶粘剂（OF），用于室内； IV类——不耐水，不耐潮，用血粉或豆粉粘合，近年已停产。 混凝土模板用的木胶合板属具有高耐气候、耐水性的I类胶合板，胶粘剂为
酚醛树脂胶，主要用克隆、阿必东、柳安、桦木、马尾松、云南松、落叶松等树种加工。 1．构造和规格 （1）构造 模板用的木胶合板通常由5、7、9、11层等奇数层单板经热压固化而胶合成型。相邻层的纹理方向相互垂直，通常最外层表板的纹理方向和胶合板板面的长向平行，因此，整张胶合板的长向为强方向，短向为弱方向，使用时必须加以注意。 （2）规格 我国模板用木胶合板的规格尺寸，见表8-53。 模板用木胶合板规格尺寸表8-53 2．胶合性能及承载力 （1）胶合性能 模板用胶合板的胶粘剂主要是酚醛树脂。此类胶粘剂胶合强度高，耐水、耐热、耐腐蚀等性能良好，其突出的是耐沸水性能及耐久性优异。也有采用经化学改性的酚醛树脂胶。 评定胶合性能的指标主要有两项： 胶合强度——为初期胶合性能，指的是单板经胶合后完全粘牢，有足够的强度； 胶合耐久性——为长期胶合性能，指的是经过一定时期，仍保持胶合良好。 上述两项指标可通过胶合强度试验、沸水浸渍试验来判定。 《混凝土模板用胶合板》专业标准ZBB70006-88中，对混凝土模板用木胶合板的胶合强度规定，见表8-54。 模板用胶合板的胶合强度指标值表8-54
木（竹）胶合板模板工程施工工艺标准 1 适用范围 本标准适用于建筑工程用竹木、竹胶合板做侧模和底模，用木方、钢管或型钢做龙骨和支撑体系的现浇混凝土柱、墙、梁、板的木（竹）模板工程。 2 引用标准、术语 2.1引用标准 《砼结构工程施工质量验收规范》（GB50204-2002）2011年版 《砼结构工程施工规范》（GB50666-2011） 《建筑施工模板安全技术规范》（JGJ162--2008） 2.2术语 竹胶合板——是以薄竹片按照相邻层垂直交错的顺序排列，用酚醛胶或其它胶体作粘结剂热压而成的人造板材。 木胶合板——是以单板按相邻层木纹方向互相垂直的顺序排列，用酚醛胶或其它胶体作粘结剂热压而成的人造板材。 次楞——直接支承竹、木胶合板面板的小型楞梁，又称小梁或次梁，常用次楞如：50×100 mm的木方。 主楞——直接支承次楞的结构构件，又称主梁，常用主楞如：Ф48×3.6mm 钢管。 对拉螺杆——拉接混凝土结构两侧模板并使其承受浇筑混凝土侧压力的专用螺杆。 3 施工准备 3.1 材料及主要机具： 3.1.1 木（竹）胶合板：木胶合板（含覆膜板）规格为915×1830×(9、12、15、18)mm、1220×2440×(9、12、15、18)mm，竹胶板规格为915×1830×(9、12、15、18)mm、1000×2000×(9、12、15、18)mm、1220×2440×(9、12、15、18)mm。 3.1.2木方（50×100 mm或100×100 mm等），对拉螺栓。 3.1.3支撑系统（支架）：次楞，主楞，可调底座，顶托，用作立杆、纵横向水平杆、斜撑、垂直和水平剪刀撑的钢管。 3.1.4 机具：打眼电钻、活动板手、手提式电锯、钻床、压刨、方尺、水平尺、钢卷尺、线坠、铁锤、铁钉、撬棒、空压机、吊车等。 3.1.5脱模剂：水质脱模剂。 3.1.6海绵条：2mm厚及20mm厚。 3.2作业条件： 3.2.1模板设计：按工程结构设计图进行模板设计（包括强度，刚度，次楞、主楞、及对拉螺杆间距等）。 3.2.2合理划分流水段，根据工程结构的形式、特点及现场条件，合理确定模板
临沂市林海木业有限公司 胶合板生产工艺规程 版本编号：A 受控状态： 文件编号：L H G Y-01 文件发放号： 编制： 审核： 批准： 发布日期：2010-8-1 实施日期：2010-8-1
芯板涂胶 １胶粘剂的配制 （１）脲醛胶质量指标： 固体含量％４6—５５ ｐｈ值７—9 外观无色、白色或淡黄色无杂质均匀液体 （２）树脂胶配制（重量比）： 脲醛胶１００ 面粉40~50 ２芯板涂胶 芯板双面涂胶量：1100—1200克/3张 (上胶量计算方法：上胶后重量－上胶前重量) 1涂胶芯板质量必须符合要求，含水率为8—14%，温度40度以下。对厚薄不均、长度不足、两横边带弧形、含水率大于15%的芯板要挑出放到指定地点。 2 串芯人员要清除芯板上的杂物，涂胶量要均匀，没涂到胶的部位 要用手工刷胶，不允许有空白点；胶堆积的地方要清除多余的胶， 串芯人员同时要负责挑出不合格的芯板，并应放到指定处。 3涂胶后的芯板要做到先串先用，涂胶芯板陈化时间不应超过30分钟。4涂胶芯板的使用要合理，禁止不同树种的芯板同时涂胶、同时使用。
组坯 1 组坯时要做到一边一头齐，每摊位板坯上下，左右要对齐。排芯时涂胶芯板及中板上附有的垃圾等杂物要清理干净 2 严格掌握板坯的陈化时间，一般情况不许超过30分钟。 3 禁止不同树种、厚度的芯板混排在同一层；板坯对称层树种、厚度要一致。 4 生产过程中挑出的不合格芯板、单板要放在指定地点，不得乱放。 5 认真填写移送单和交接记录，发现问题及时反馈。 板坯预压 1 板坯要及时送入预压机，压力13~15MPa,预压时间根据板坯的预压效果而定，一般控制在120—180分钟。 2预压时板坯不允许有卷边、卷角现象，预压时板坯的各部位要均匀受压，预压效果要保证板坯粘接成一体。 3认真填写移送单，做好交接记录，发现问题及时反馈。 板坯修整 1板坯上的孔洞要用与本板树种一致的补片补好。 2板坯上的重叠要用修补刀割除，但不能修成离缝。 1板坯上的宽大于2mm，长大于100mm的离缝要用补条补好。 2板坯上的长度不足1250mm的芯板要用相同厚度的单板补好。 3修补时挑出的不合格板坯要放到指定地点，并在缺陷处作上标记。4修整的板坯要按树种、规格整齐堆放，并作上标记。
木（竹）胶合板模板工程施工工艺标准 1 适用范围钢管或型竹胶 合板做侧模和底模，用木方、本标准适用于建筑工程用竹木、钢做龙骨和支撑体系的现浇混凝土柱、墙、梁、板的木（竹）模板工程。 引用标准、术语2 引用标准2.1 年版《砼结构工程施工质量验收规范》（GB50204-2002）2011 《砼结构工程施工规范》（GB50666-2011）《建筑施工模板安全技术规范》 （JGJ162--2008） 2.2术语用酚醛胶或其它竹胶合板——是以薄竹片按照相邻层垂直交错的顺序排列，胶体作粘结剂热压而成的人造板材。用酚醛胶或木胶合板——是以单板按相邻层木纹方向互相垂直的顺序排列，其它胶体作粘结剂热压而成的人造板材。 次楞——直接支承竹、木胶合板面板的小型楞梁，又称小梁或次梁，常用次楞如：50×100 mm的木方。 主楞——直接支承次楞的结构构件，又称主梁，常用主楞如：Ф48×3.6mm 钢管。 对拉螺杆——拉接混凝土结构两侧模板并使其承受浇筑混凝土侧压力的专用螺杆。 3 施工准备 3.1 材料及主要机具： 3.1.1 木（竹）胶合板：木胶合板（含覆膜板）规格为915×1830×(9、12、15、18)mm、1220×2440×(9、12、15、18)mm，竹胶板规格为915×1830×(9、12、 15、18)mm、1000×2000×(9、12、15、18)mm、1220×2440×(9、12、15、18)mm。 3.1.2木方（50×100 mm或100×100 mm等），对拉螺栓。 3.1.3支撑系统（支架）：次楞，主楞，可调底座，顶托，用作立杆、纵横向水平杆、斜撑、垂直和水平剪刀撑的钢管。 3.1.4 机具：打眼电钻、活动板手、手提式电锯、钻床、压刨、方尺、水平尺、钢卷尺、线坠、铁锤、铁钉、撬棒、空压机、吊车等。 3.1.5脱模剂：水质脱模剂。 3.1.6海绵条：2mm厚及20mm厚。 3.2作业条件： 3.2.1模板设计：按工程结构设计图进行模板设计（包括强度，刚度，次楞、主楞、及对拉螺杆间距等）。 合理划分流水段，根据工程结构的形式、特点及现场条件，合理确定模板3.2.2．
1胶合板生产工艺
临沂市林海木业有限公司 胶合板生产工艺规程 版本编号：A 受控状态： 文件编号：L H G Y-01 文件发放号： 编制： 审核： 批准： 发布日期：2010-8-1 实施日期：2010-8-1
芯板涂胶 １胶粘剂的配制 （１）脲醛胶质量指标： 固体含量％４6—５５ ｐｈ值７—9 外观无色、白色或淡黄色无杂质均匀液体 （２）树脂胶配制（重量比）： 脲醛胶１００ 面粉40~50 ２芯板涂胶 芯板双面涂胶量：1100—1200克/3张 (上胶量计算方法：上胶后重量－上胶前重量) 1涂胶芯板质量必须符合要求，含水率为8—14%，温度40度以下。对厚薄不均、长度不足、两横边带弧形、含水率大于15%的芯板要挑出放到指定地点。 2 串芯人员要清除芯板上的杂物，涂胶量要均匀，没涂到胶的部位 要用手工刷胶，不允许有空白点；胶堆积的地方要清除多余的胶，串芯人员同时要负责挑出不合格的芯板，并应放到指定处。 3涂胶后的芯板要做到先串先用，涂胶芯板陈化时间不应超过30分钟。
4涂胶芯板的使用要合理，禁止不同树种的芯板同时涂胶、同时使用。 组坯 1 组坯时要做到一边一头齐，每摊位板坯上下，左右要对齐。排芯时涂胶芯板及中板上附有的垃圾等杂物要清理干净 2 严格掌握板坯的陈化时间，一般情况不许超过30分钟。 3 禁止不同树种、厚度的芯板混排在同一层；板坯对称层树种、厚度要一致。 4 生产过程中挑出的不合格芯板、单板要放在指定地点，不得乱放。 5 认真填写移送单和交接记录，发现问题及时反馈。 板坯预压 1 板坯要及时送入预压机，压力13~15MPa,预压时间根据板坯的预压效果而定，一般控制在120—180分钟。 2预压时板坯不允许有卷边、卷角现象，预压时板坯的各部位要均匀受压，预压效果要保证板坯粘接成一体。 3认真填写移送单，做好交接记录，发现问题及时反馈。 板坯修整 1板坯上的孔洞要用与本板树种一致的补片补好。 2板坯上的重叠要用修补刀割除，但不能修成离缝。 1板坯上的宽大于2mm，长大于100mm的离缝要用补条补好。 2板坯上的长度不足1250mm的芯板要用相同厚度的单板补好。
