螺栓用CAD 三维的简式画法
各位大大，小弟不才，抛砖引玉也！
本人刚刚勉强会一点点CAD三维，其中不恰当之处还望见谅！
下面是以M12的防松螺栓的简单画法！
一．我们要知道所画螺栓的参数
这里选的是公称直径D12 螺距1.5 内径10.376
如图
二．这一步好的，下面画螺纹
（思想是圆柱体与螺纹旋转的差集）
1.视图选择主视图画直径12的圆（因为你是要画12的螺栓）
在同一个圆心上画直径10.376的内圆
2.画出要扫掠的部分
注意尺寸来源，首先从小圆的象限点画一条直线，旋转30°，然后MI，镜像，再向圆心偏移0.16238.之后过小圆和大圆做切线，并将大圆的切线偏移0.324759
如图
额
得到所需要的梯形
如下图额
并且将红色区域做面域，取面
3.画螺旋线，扫略路径扫略
将UCS按X轴旋转90°，然后画螺旋线，2008版本有之间画的，在实体建模里面，看上去像弹簧的那个图标，以圆心为中心点，然后下低面半径取10.376（小径）上底面也是10.376（小径）圈数为任意看你自己我选的10 ，圈间距一定要选1.51（取小了不能少略，1.51比上面的1.500117大一点，打多了也不行误差大了！
画出来后，然后扫略。点红色面域，路径选择螺旋线得下图：
额
4.切换到俯视图，画一个直径12的圆，拉伸20，移到与螺旋重合，取差集
就得到想要的螺纹的！顺变倒下角！
额
5.画螺栓头从标准库直接抽取
或者查下手册画个类似的
勉强可以的
那个尺寸可以量下，跟实际尺寸差不多的！

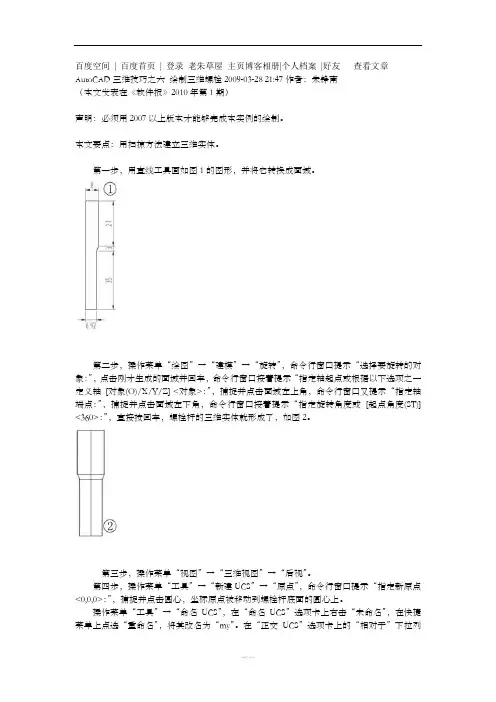

百度空间| 百度首页| 登录老朱草屋主页博客相册|个人档案|好友查看文章AutoCAD三维技巧之六绘制三维螺栓2009-03-28 21:47作者：朱铮南 （本文发表在《软件报》2010年第1期） 声明：必须用2007以上版本才能够完成本实例的绘制。 本文要点：用扫掠方法建立三维实体。 第一步，用直线工具画如图1的图形，并将它转换成面域。 第二步，操作菜单“绘图”→“建模”→“旋转”，命令行窗口提示“选择要旋转的对象：”，点击刚才生成的面域并回车，命令行窗口接着提示“指定轴起点或根据以下选项之一定义轴[对象(O)/X/Y/Z] <对象>：”，捕捉并点击面域左上角，命令行窗口又提示“指定轴端点：”，捕捉并点击面域左下角，命令行窗口接着提示“指定旋转角度或[起点角度(ST)] <360>：”，直接按回车，螺栓杆的三维实体就形成了，如图2。 第三步，操作菜单“视图”→“三维视图”→“后视”。 第四步，操作菜单“工具”→“新建UCS”→“原点”，命令行窗口提示“指定新原点<0,0,0>：”，捕捉并点击圆心，坐标原点被移动到螺栓杆底面的圆心上。 操作菜单“工具”→“命名UCS”，在“命名UCS”选项卡上右击“未命名”，在快捷菜单上点选“重命名”，将其改名为“my”。在“正交UCS”选项卡上的“相对于”下拉列
表里选择“my”，点击“确定”按钮，关闭对话框。 第五步，用多边形工具画一个六边形，中心为“0,0,65”，外切圆半径为“12”。点选六边形，操作菜单“绘图”→“建模”→“拉伸”，命令行窗口提示“指定拉伸的高度或[方向(D)/路径(P)/倾斜角(T)]：”，键入“10”并会车。 第六步，操作菜单“视图”→“三维视图”→“主视”，看到的图形如图3。 第七步，在空白处画一个如图4的图形，并将它转换成面域。点选这面域，操作菜单“绘图”→“建模”→“旋转”，用右面2mm长的边为旋转轴，将其旋转成实体，如图5。 第八步，操作菜单“修改”→“三维操作”→“对齐”，命令行窗口提示“选择对象：”，点选刚才旋转成的实体并回车，命令行窗口接着提示“指定第一个源点：”，用“捕捉到圆心”捕捉并点击图5中所示的源点，命令行窗口又接着提示“指定第一个目标点：”，键入“0,75,0”并回车，命令行窗口再次提示“指定第二个源点：”，直接回车，该实体被搬到螺栓六方体的顶上，如图6。
第一，用直线工具画如图1的图形，并将它转换成面域。 第二，操作菜单“绘图”→“建模”→“旋转”，命令行窗口提示“选择要旋转的对象：”，点击刚才生成的面域并回车，命令行窗口接着提示“指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] <对象>：”，捕捉并点击面域左上角，命令行窗口又提示“指定轴端点：”，捕捉并点击面域左下角，命令行窗口接着提示“指定旋转角度或 [起点角度(ST)] <360>：”，直接按回车，螺栓杆的三维实体就形成了，如图2。 第三，操作菜单“视图”→“三维视图”→“后视”。 第四，操作菜单“工具”→“新建UCS”→“原点”，命令行窗口提示“指定新原点 <0,0,0>：”，捕捉并点击圆心，坐标原点被移动到螺栓杆底面的圆心上。 操作菜单“工具”→“命名UCS”，在“命名UCS”选项卡上右击“未命名”，在快捷菜单上点选“重命名”，将其改名为“my”。在“正交UCS”选项卡上的“相对于”下拉列表里选择“my”，点击“确定”按钮，关闭对话框。 第五，用多边形工具画一个六边形，中心为“0,0,65”，外切圆半径为“12”。点选六边形，操作菜单“绘图”→“建模”→“拉伸”，命令行窗口提示“指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]：”，键入“10”并会车。 第六，操作菜单“视图”→“三维视图”→“主视”，看到的图形如图3。
第七，在空白处画一个如图4的图形，并将它转换成面域。点选这面域，操作菜单“绘图”→“建模”→“旋转”，用右面2mm长的边为旋转轴，将其旋转成实体，如图5。 第八，操作菜单“修改”→“三维操作”→“对齐”，命令行窗口提示“选择对象：”，点选刚才旋转成的实体并回车，命令行窗口接着提示“指定第一个源点：”，用“捕捉到圆心”捕捉并点击图5中所示的源点，命令行窗口又接着提示“指定第一个目标点：”，键入“0,75,0”并回车，命令行窗口再次提示“指定第二个源点：”，直接回车，该实体被搬到螺栓六方体的顶上，如图6。
声明：必须用2007以上版本才能够完成本实例的绘制。 本文要点：用扫掠方法建立三维实体。 第一步，用直线工具画如图1的图形，并将它转换成面域。 第二步，操作菜单“绘图”→“建模”→“旋转”，命令行窗口提示“选择要旋转的对象：”，点击刚才生成的面域并回车，命令行窗口接着提示“指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] <对象>：”，捕捉并点击面域左上角，命令行窗口又提示“指定轴端点：”，捕捉并点击面域左下角，命令行窗口接着提示“指定旋转角度或 [起点角度(ST)] <360>：”，直接按回车，螺栓杆的三维实体就形成了，如图2。 第三步，操作菜单“视图”→“三维视图”→“后视”。 第四步，操作菜单“工具”→“新建UCS”→“原点”，命令行窗口提示“指定新原点<0,0,0>：”，捕捉并点击圆心，坐标原点被移动到螺栓杆底面的圆心上。 操作菜单“工具”→“命名UCS”，在“命名UCS”选项卡上右击“未命名”，在快捷菜单上点选“重命名”，将其改名为“my”。在“正交UCS”选项卡上的“相对于”下拉列表里选择“my”，点击“确定”按钮，关闭对话框。 第五步，用多边形工具画一个六边形，中心为“0,0,65”，外切圆半径为“12”。点选六边形，操作菜单“绘图”→“建模”→“拉伸”，命令行窗口提示“指定拉伸的高度或 [方
向(D)/路径(P)/倾斜角(T)]：”，键入“10”并会车。 第六步，操作菜单“视图”→“三维视图”→“主视”，看到的图形如图3。 第七步，在空白处画一个如图4的图形，并将它转换成面域。点选这面域，操作菜单“绘图”→“建模”→“旋转”，用右面2mm长的边为旋转轴，将其旋转成实体，如图5。 第八步，操作菜单“修改”→“三维操作”→“对齐”，命令行窗口提示“选择对象：”，点选刚才旋转成的实体并回车，命令行窗口接着提示“指定第一个源点：”，用“捕捉到圆心”捕捉并点击图5中所示的源点，命令行窗口又接着提示“指定第一个目标点：”，键入“0,75,0”并回车，命令行窗口再次提示“指定第二个源点：”，直接回车，该实体被搬到螺栓六方体的顶上，如图6。 第九步，操作菜单“修改”→“三维编辑”→“差集”，命令行窗口提示“选择要从中减去的实体或面域……选择对象：”，点选六方体并回车，命令行窗口进一步提示“选择要减去的实体或面域……选择对象：”，点选六方体上方的那个实体并回车，六方体上端的倒角形
