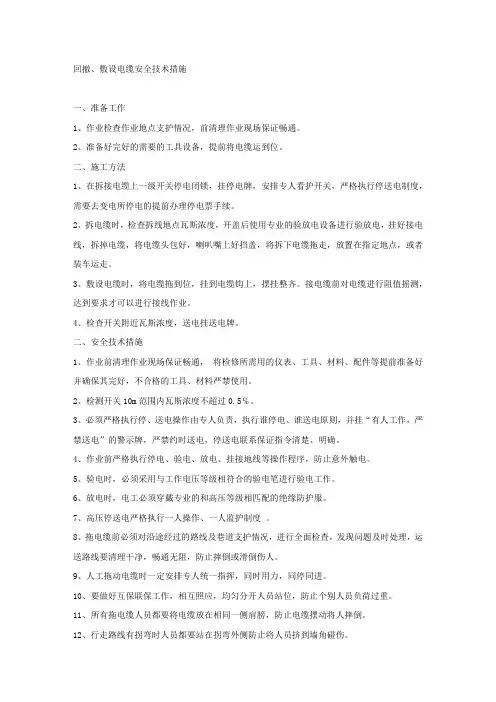

回撤、敷设电缆安全技术措施一、准备工作
1、作业检查作业地点支护情况，前清理作业现场保证畅通。
2、准备好完好的需要的工具设备，提前将电缆运到位。
二、施工方法
1、在拆接电缆上一级开关停电闭锁，挂停电牌，安排专人看护开关，严格执行停送电制度，需要去变电所停电的提前办理停电票手续。
2、拆电缆时，检查拆线地点瓦斯浓度，开盖后使用专业的验放电设
备进行验放电，挂好接电线，拆掉电缆，将电缆头包好，喇叭嘴上
好挡盖，将拆下电缆拖走，放置在指定地点，或者装车运走。
3、敷设电缆时，将电缆拖到位，挂到电缆钩上，摆挂整齐。接电缆前对电缆进行阻值摇测，达到要求才可以进行接线作业。
4、检查开关附近瓦斯浓度，送电挂送电牌。
二、安全技术措施
1、作业前清理作业现场保证畅通，将检修所需用的仪表、工具、材料、配件等提前准备好并确保其完好，不合格的工具、材料严禁使用。
2、检测开关10m范围内瓦斯浓度不超过0.5℅。
3、必须严格执行停、送电操作由专人负责，执行谁停电、谁送电原则，并挂“有人工作，严禁送电”的警示牌，严禁约时送电，停送电联系保证指令清楚、明确。
4、作业前严格执行停电、验电、放电、挂接地线等操作程序，防止
意外触电。
5、验电时，必须采用与工作电压等级相符合的验电笔进行验电工
作。
6、放电时，电工必须穿戴专业的和高压等级相匹配的绝缘防护服。
7、高压停送电严格执行一人操作、一人监护制度。
8、拖电缆前必须对沿途经过的路线及巷道支护情况，进行全面检查，发现问题及时处理，运送路线要清理干净，畅通无阻，防止摔倒或
滑倒伤人。
9、人工拖动电缆时一定安排专人统一指挥，同时用力，同停同进。
10、要做好互保联保工作，相互照应，均匀分开人员站位，防止个
别人员负荷过重。
11、所有拖电缆人员都要将电缆放在相同一侧肩膀，防止电缆摆动将人摔倒。
12、行走路线有拐弯时人员都要站在拐弯外侧防止将人员挤到墙角碰伤。
13、在拖动电缆时一定要注意保护电缆防止刮伤电缆，电缆装车后要使用旧皮带包好防止运输时损伤电缆。
