晶体管共射极单管放大器
《模拟电子技术实验》课程
实验报告
实验项目：晶体管共射极单管放大器
姓名：*** 学号：***
学院：信息学院专业：物联网工程
指导教师：*** 日期：2018.6.10
一．实验目的
1.学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
2.掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3.熟悉常用电子仪器及模拟电路实验设备的使用。
二．实验仪器
1.万用表
作用：用于在实验中测量电阻
2.示波器
作用：用于观察信号的形状，可以判断信号是否失真。
3.单管放大器电路
4.电工试验台
5.导线
三．实验设计的基本理论
1.放大原理：图1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E, 以稳定放大器的静态工作点。当在放大器的输入端加入Us时，输入信号U i在放大器的输出端便可得到一个与U i相位相反，幅值被放大了的输出信号Uo,从而实现了电压放大。
共射极单管实验放大器实验电路
2.在图1的电路中，当流过偏置电阻R B1和R B2的电流远大于晶体管T的基极电流I B时（一般为5~10倍），则它的静态工作点也可用下列式子进行估算
实验一共射极基本放大电路 一、实验目的 1、掌握放大器静态工作点的调试及其对放大性能的影响。 2、学习测量放大器Q点，Av，r i，r0的方法，了解共射级电路特性。 二、实验环境 1、Electronics Workbench5.12软件 2、器件：有极性电容滑动变阻器三极管信号发生器直流电源示波器 三、实验内容 图1.1为一共射极基本放大电路，按图连接好电路 . . 图1.1 共射极基本放大电路 1、静态分析 选择分析菜单中的直流工作点分析选项（Analysis/DC operating Point），电路静态分析结果如图1.2所示，分析结果表明晶体管Q1工作在放大电路。 . 图1.2 共射极基本放大器的静态工作点 2、动态分析 用仪器库的函数发生器为电路提供正弦输入信号V i（幅值为5mV，频率为10KHz）用示波器可观察输入、输出信号如图1.3所示，图中V A表示输入电压（电路中的节点4）V B为输出电压（电路中的节点5），由图波形图可观察到电路的输入、输出电压信号反相位关系。
图1.3共射极放大电路的输入、输出波形 由上图可得： 放大器的放大倍数：Av=801.54mv/4.97mv=161.3 理论计算：rbe=300+(1+β)×26mv/I E=300+26mv/I BQ=300+26mv/0.0226mA=1450Ω Av=-βR L′/ r be= 250×1000Ω/1450Ω=172.4 (其中R L′为RL与Rc的并联值，β的值约为250) 实验结果与理论值基本相符 3、频率响应分析 选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）,在交流频率分析参数设置对话框中设定：扫描起始频率为1Hz，终止频率为1GHz，扫描形式为十进制，纵向刻度为线性，节点5做输出节点。分析结果如图2.4所示。 图1.3 共射极基本放大电路的频率响应 由图1.3可得：电路的上限频率（x1）为10.78Hz，下限频率（x2）为23.1MHz，放大器的通频带约为23.1MHz，频率响应图理论结果基本相符。 1、测量放大器的输入、输出电压: （1）输入电阻的测量 在A点与B点之间串接一个2KΩ的电阻，如图1.1，测量 A点与B点的电位就可计算输入电阻Ri。 （2）、输出电阻的测量 用示波器监视，在输出不失真是，分别测量有负载是和无负载时的Vo，即可计算Ro 将上述测量及计算填入下表：
实验三晶体管共射级单管放大器实验报告学号：姓名： 一、题目：晶体管共射级单管放大器 二、实验原理: 下图为电阻分压式工作点稳定单管放大 器实验电路图。晶体管共射电路是电压反向放大器。当在放大器的输入端加入输入信号U i后，在放大器的输出端便可得到一个与U i相位相反，幅值被放大了的输出信号U o，从而实现了电压放大。 实验电路图 三、实验过程
1.放大器静态工作点的测量与测试 ①静态工作点的测量 置输入信号U i=0，将放大器的输入端与地端短接，然后选用量程合适的万用表分别测量晶体管的各电极对地的电位U、U和U。通过 I=（U-U）/R 由U确定I。 ②静态工作点的调试 在放大器的输入端加入一定的输入电压U i，检查输出电压U o的大小和波形。若工作点偏高，则放大器在加入交流信号后易产生饱和失真，若工作点偏低则易产生截止失真。 2.测量最大不失真输出电压 将静态工作点调在交流负载的中点。在放大器正常工作的情况下，逐步加大输入信号的幅度，并同时调节R w，用示波器观察U o，当输出波形同时出现削底和缩顶现象时，说明静态工作点已调在交流负载线的中点。然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用示波器直接读出U opp。 3.测量电压放大倍数 调整放大器到合适的静态工作点，然后加入输入电压U i，在输出电压U o不失真的情况下，测出U i和U o的有效值， A u=U o/U i 4.输入电阻R i的测量 在被测放大器的输入端与信号源之间串入一已知电阻R，
在放大器正常工作的情况下，用毫伏表测出U s和U i。 根据输入电阻的定义可求出R i。 5.输出电阻R o的测量 在放大器正常工作条件下，测出输出端不接负载的输出电压U o和接入负载的输出电压U L。 U L=R L U O /(R O+R L) 计算出Ro。 在测试中保证负载接入前后输入信号的大小不变。 四、实验数据 1.调试静态工作点 测量值计算值 U(V)U(V)U(V)R(K)U(V)U(V)I(mA) 2.测量电压放大倍数 ∞
仿真实验报告册 仿真实验课程名称：模拟电子技术实验仿真仿真实验项目名称：共射极单管放大器 仿真类型（填■）：（基础■、综合□、设计□） 院系：专业班级： 姓名：学号： 指导老师：完成时间： 成绩： .
. 一、实验目的 （1）掌握放大器静态工作点的调试方法，熟悉静态工作点对放大器性能的影响。 （2）掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 （3）熟悉低频电子线路实验设备，进一步掌握常用电子仪器的使用方法。 二、实验设备及材料 函数信号发生器、双踪示波器、交流毫伏表、万用表、直流稳压电源、实验电路板。 三、实验原理 电阻分压式共射极单管放大器电路如图3.2.1所示。它的偏置电路采用（R W +R 1）和R 2组成的分压电路，发射极接有电阻R 4（R E ），稳定放大器的静态工作点。在放大器的输入端加入输入微小的正弦信号U i ，经过放大在输出端即有与U i 相位相反，幅值被放大了的输出信号U o ，从而实现了电压放大。 在图3.2.1电路中，当流过偏置电阻R 1和R 2的电流远大于晶体管T 的基极电流I B 时（一般5~10倍），则它的静态工作点可用下式进行估算（其中U CC 为电源电压）： CC 21W 2 BQ ≈ U R R R R U ++ （3-2-1） C 4 BE B EQ ≈I R U U I -= （3-2-2） )(43C CC CEQ R R I U U +=- （3-2-3） 电压放大倍数 be L 3u ||=r R R β A - （3-2-4） 输入电阻 be 21W i ||||)(r R R R R += （3-2-5） 图3.2.1 共射极单管放大器
单管共射极分压式放大电路仿真实验报告 班级__________姓名___________学号_________ 一、实验目的：1.学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2.掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的 测量法。 3.熟悉简单放大电路的计算及电路调试。 4.能够设计较为简单的对温度稳定的具有一定放大倍数的放大电路。 二、实验要求：输入信号Ai=5 mv, 频率f=20KHz, 输出电阻R0=3kΩ, 放大倍数Au=60，直 流电源V cc=6v,负载R L=20 kΩ，Ri≥5k，Ro≤3k，电容C1=C2=C3=10uf。三、实验原理： （一）双极型三极管放大电路的三种基本组态。 1.单管共射极放大电路。 （1）基本电路组成。如下图所示： （2）静态分析。I BQ=（V cc-U BEQ）/R B （V CC为图中RC（1）） I=βI BQ
U CEQ=V CC-I CQ R C （3）动态分析。A U=-β（R C管共集电极放大电路（射极跟随器）。 （1）基本电路组成。如下图所示： （2）静态分析。I BQ=（V cc-U BEQ）/（R b +（1+β）R e）（V CC为图中Q1（C）） I CQ=βI BQ U CEQ=V CC-I EQ R e≈V CC-I CQ R e （3）动态分析。A U=（1+β）（R e管共基极放大电路。 （1）基本电路组成。如下图所示：
（2）静态分析。I EQ=（U BQ-U BEQ）/R e≈I CQ （V CC为图中RB2（2）） I BQ=I EQ/（1+β） U CEQ=V CC-I CQ R C-I EQ R e≈V CC-I QC（R C+R e） （3）动态分析。AU=β（R C极管将输入信号放大。 2.两电阻给三极管基极提供一个不受温度影响的偏置电流。 3.采用单管分压式共射极电流负反馈式工作点稳定电路。 四、实验步骤： 1.选用2N1711型三极管，测出其β值。 （1）接好如图所示测定电路。为使ib达到毫安级，设定滑动变阻器Rv1的最大阻值是 1000kΩ，又R1=3 kΩ。
晶体管共射极单管放大 电路实验报告 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT

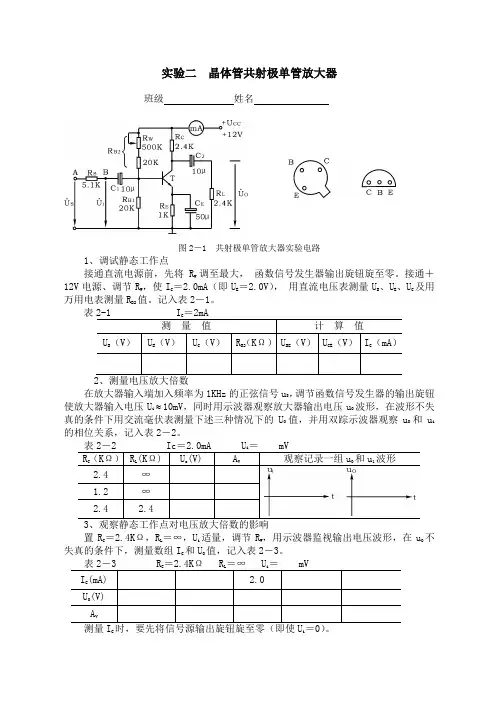

实验二 晶体管共射极单管放大器 一、实验目的 1．学会放大器静态工作点的调式方法和测量方法。 2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影 响。 3．熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2—1为电阻分压式工作点稳定单管放大器实验电路图。偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。 三、实验设备 1、信号发生器 2、双踪示波器 3、交流毫伏表 4、模拟电路实验箱 5、万用表 四、实验内容 1．测量静态工作点 实验电路如图2—1所示，它的静态工作点估算方法为： U B ≈ 2 11B B CC B R R U R +?
图2—1 共射极单管放大器实验电路图 I E ＝ E BE B R U U -≈Ic U CE = U C C －I C （R C ＋R E ） 实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。 1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。 2）检查接线无误后，接通电源。 3）用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。然后测量U B 、U C ，记入表2—1中。 表2—1 测 量 值 计 算 值 U B （V ） U E （V ） U C （V ） R B2（K Ω） U BE （V ） U CE （V ） I C （mA ） 2 60 2 B2所有测量结果记入表2—1中。 5）根据实验结果可用：I C ≈I E ＝ E E R U 或I C ＝C C CC R U U -
实验二晶体管共射极单管放大器 一、实验目得 1．学会放大器静态工作点得调式方法与测量方法。 2．掌握放大器电压放大倍数得测试方法及放大器参数对放大倍数得影响。 3．熟悉常用电子仪器及模拟电路实验设备得使用。 二、实验原理 图２—1为电阻分压式工作点稳定单管放大器实验电路图。偏置电阻R B1、R B2组成分压电路,并在发射极中接有电阻R E,以稳定放大器得静 态工作点。当在放大器得输入端加入输入信号后,在放大器得输出端便可 得到一个与输入信号相位相反、幅值被放大了得输出信号,从而实现了电 压放大。 三、实验设备 1、信号发生器 2、双踪示波器 3、交流毫伏表 4、模拟电路实验箱 5、万用表 四、实验内容 1．测量静态工作点 实验电路如图２—1所示,它得静态工作点估算方法为: ＵB≈
图２—１共射极单管放大器实验电路图 I E=≈Ｉｃ U CE＝UＣC－I C(ＲＣ+RＥ） 实验中测量放大器得静态工作点,应在输入信号为零得情况下进行。 1）没通电前,将放大器输入端与地端短接,接好电源线（注意12V电源位置)。 2）检查接线无误后,接通电源。 3）用万用表得直流10V挡测量ＵE =２V左右,如果偏差太大可调节静态工作点(电位器ＲP)。然后测量U B、U C,记入表２—1中。 表2—１ 测量值计算值UＢ(V) UＥ(V) ＵC(Ｖ）R B2(ＫΩ）U BE(Ｖ) UＣE(Ｖ) I C(mA) 2、６ 2 7、2 60 0、6 ５、２ 2 Ｂ2 量结果记入表2—１中。 5）根据实验结果可用：I C≈I E＝或I C= ＵBE＝U B-U E U CE＝U C－UＥ 计算出放大器得静态工作点。 2．测量电压放大倍数

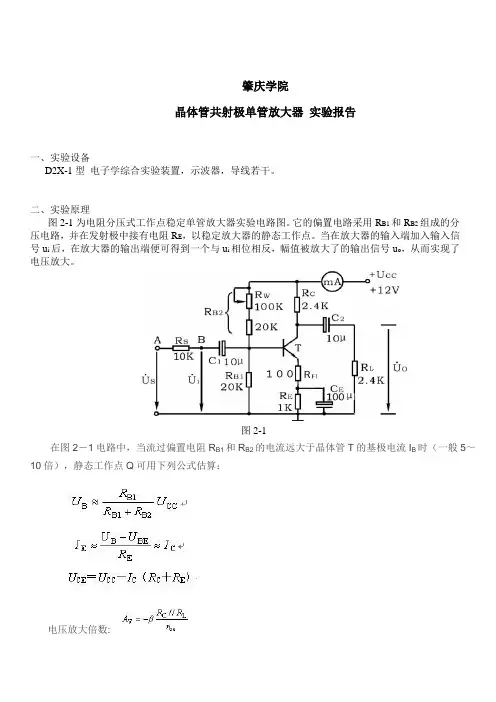

实验二晶体管共射极单管放大器 一、实验目的 1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i后，在放大器的输出端便可得到一个与u i相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。 在图2－1电路中，当流过偏置电阻R B1和R B2的电流远大于晶体管T 的基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2 B1 B1 B U R R R U + ≈ C E BE B E I R U U I≈ + - ≈ 1 F R U CE＝U CC－I C（R C＋R E+R F1） 电压放大倍数 1 ) 1( F R // β + + - = be L C V r R R β A 输入电阻 R i＝R B1 // R B2 //[r be+(1+β)R F1 ] 输出电阻 R O≈R C 由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量图2－1 共射极单管放大器实验电路
和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。 放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。 1、 放大器静态工作点的测量与调试 1) 静态工作点的测量 测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。一般实验中，为了避免断开集电极，所以采用测量电压U E 或U C ，然后算出I C 的方法，例如，只要测出U E ，即可用 C E BE B E I R U U I ≈+-≈ 1 F R 算出I C （也可根据 C C CC C R U U I -= ，由U C 确定I C ），同时也能算出U BE ＝U B －U E ，U CE ＝U C －U E 。 为了减小误差，提高测量精度，应选用阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流I C （或U CE ）的调整与测试。 静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2－2(a)所示；如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一般截止失真不如饱和失真明显），如图2－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压u i ，检查输出电压u O 的大小和波形是否满足要求。如不满足，则应调节静态工作点的位置。 (a) (b) 图2－2 静态工作点对u O 波形失真的影响

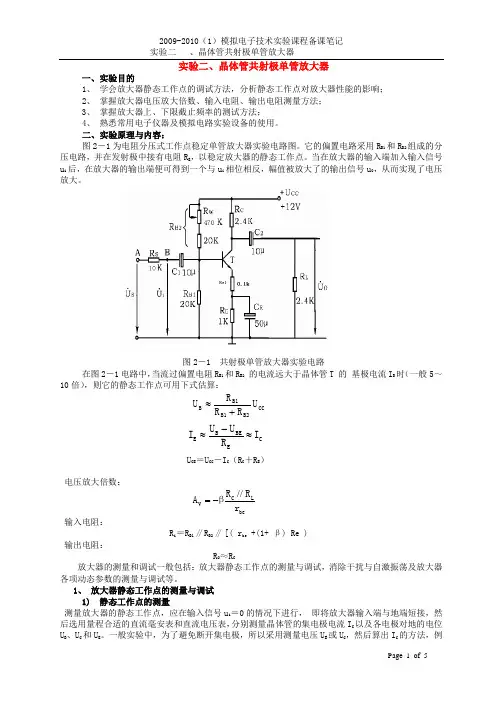

实验二 晶体管共射极单管放大器 一、实验目的 1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2 组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。 在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2 B1B1B U R R R U +≈ C E BE B E I R U U I ≈+-≈ 1 F R U CE ＝U CC －I C （R C ＋R E +R F1） 电压放大倍数 1 )1(F R // β++-=be L C V r R R β A 输入电阻 R i ＝R B1 // R B2 // [ r be +(1+β)R F1 ] 输出电阻 R O ≈R C 由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量 图2－1 共射极单管放大器实验电路
和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。 放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。 1、放大器静态工作点的测量与调试 1) 静态工作点的测量 测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流 I C 以及各电极对地的电位U B 、U C 和U E 。一般实验中，为了避免断开集电极，所以采用测量电 压U E 或U C ，然后算出I C 的方法，例如，只要测出U E ，即可用 C E BE B E I R U U I≈ + - ≈ 1 F R 算出I C （也可根据C C CC C R U U I - = ，由U C 确定I C ），同时也能算出U BE ＝U B －U E ，U CE ＝U C －U E 。 为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流I C （或U CE ）的调整与测试。 静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放 大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2－2(a)所示； 如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一般截止失真不如饱和失真明显），如图2－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进 行动态调试，即在放大器的输入端加入一定的输入电压u i ，检查输出电压u O 的大小和波形 是否满足要求。如不满足，则应调节静态工作点的位置。 (a) (b) 图2－2 静态工作点对u O 波形失真的影响
实验二 晶体管共射极单管放大器 一、实验目的 1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2 组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。 在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2 B1B1 B U R R R U +≈ C E BE B E I R U U I ≈+-≈ 1 F R U CE ＝U CC －I C （R C ＋R E +R F1） 电压放大倍数 1)1(F R // β++-=be L C V r R R β A 输入电阻 R i ＝R B1 // R B2 // [ r be +(1+β)R F1 ] 输出电阻 R O ≈R C 由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量 图2－1 共射极单管放大器实验电路
和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。 放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。 1、 放大器静态工作点的测量与调试 1) 静态工作点的测量 测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。一般实验中，为了避免断开集电极，所以采用测量电压U E 或U C ，然后算出I C 的方法，例如，只要测出U E ，即可用 C E BE B E I R U U I ≈+-≈ 1 F R 算出I C （也可根据 C C CC C R U U I -= ，由U C 确定I C ），同时也能算出U BE ＝U B －U E ，U CE ＝U C －U E 。 为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流I C （或U CE ）的调整与测试。 静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2－2(a)所示；如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一般截止失真不如饱和失真明显），如图2－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压u i ，检查输出电压u O 的大小和波形是否满足要求。如不满足，则应调节静态工作点的位置。 (a) (b) 图2－2 静态工作点对u O 波形失真的影响
电路分析实验报告 共射极单管放大电路（一） 一 、实验摘要 通过单管放大电路，认识三极管放大电路的性能参数。静态参数有：三极管的静态工作点Ib、Ic和Vce；了解三极管放大电路的线性放大，饱和失真、截止失真；动态参数有：电压放大倍数Av、最大不失真输出电压Uomax。 2、 实验环境 模拟电路试验箱 函数信号发生器 示波器 万用表 3、 实验原理 ui直接加在三极管V的基极和发射极之间，引起基极电流iB作相应的变化 。 通过三极管VT的电流放大作用，VT的集电极电流iC也将变化 。 iC的变化引起V的集电极和发射极之间的电压uCE变化。 uCE中的交流分量uce经过电容C2畅通地传送给负载RL，成为输出交流电压uo,，实现了电压放大作用。 4、 实验步骤 在模电试验箱对应模块上连 接电路 调节信号发生器调节频率、峰峰值，观察波形 调节电位器调节电位器，观察波形 分别在饱和失真、截止失计算得出放大倍数，Ib、Ic和Vce，最
真、不失真时观察波形，记 大不失真输出电压 录数据 5、 实验数据 截止失真 Vce/V Ic/A Ie/A Ib/A放大倍数Av 8.380.000890.0008-0.000098.89 饱和失真 Vce/V Ic/A Ie/A Ib/A放大倍数Av 2.610.00220.0023-0.000111.23 不失真
Vce/V Ic/A Ie/A Ib/A放大倍数Av 4.820.00170.001780.0000812.63 最大不失真输出电压Uomax=500mVPP 上下半波均失真，形成矩形波 相移：140.5° 6、 实验总结 在本次实验中了解到了三极管的放大特性。通过单管放大电路，认识了三极管放大电路的性能参数。
单管分压式稳定共射极放大电路设计 设计题目：输入信号v i=5mv，f=10kHz，输出信号v o=500mv，工作电压Vcc=6v，输入电阻R i>1k，输出电阻Ro<2k用分压式稳 定单管共射极放大路进行设计。R L=10k。 一、设计思考题。 ①如何正确选择放大电路的静态工作点，在调试中应注意什 么？ ②负载电阻RL变化对放大电路静态工作点Q有无影响？对放 大倍数AU有无影响？ ③放大电路中，那些元件是决定电路的静态工作点的？ ④试分析输入电阻Ri的测量原理（两种方法分别做简述）。 二、设计目的 a)掌握单管放大电路的静态工作点和电压放大倍数的测量方 法。 b)三极管在不同工作电压下的共基放大系数的测定。 c)了解电路中元件的参数改变对静态工作点及电压放大倍数的 影响。 d)掌握放大电路的输入和输出电阻的测量方法。 三、所需仪器设备 a)示波器 b)低频模拟电路实验箱 c)低频信号发生器
d) 数字式万用表 e) PROTUES 仿真 四、 设计原理 a) 设计原理图如图1所示分压式稳定共射极放大电路 图1 分压式稳定共射极放大电路 b) 对电路原理图进行静态分析与反馈分析说明分压式对电路稳定性的作用。 静态分析：当外加输入信号为零时，在直流电源CC V 的作用下，三极管的基极回路和集电极回路均存在着直流电流和直流电压，这些直流电流和直流电压在三极管的输入、输出特性上各自对应一个点，称为静态工作点。静态工作点的基极电流、基极与发射极之间的电压分别用符号BQ I 和BEQ U 表示，集电极电流、集电极与发射极之间的电压则用和表示。 为了保证的基本稳定，要求流过分压电阻的电流I I ,为此要求电阻21,R R 小些，但若21,R R 太小，则电阻上消耗的功率将增
实验三 单管共射放大电路 一、实验目的 1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图3－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。 图3－1 共射极单管放大器实验电路 在图3－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2 B1B1 B U R R R U +≈ U CE ＝U CC －I C （R C ＋R E ） C E BE B E I R U U I ≈-≈
电压放大倍数 be L C V r R R β A // -= 输入电阻 R i ＝R B1 // R B2 // r be 输出电阻 R O ≈R C 由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。 放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。 1、 放大器静态工作点的测量与调试 1) 静态工作点的测量 测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。一般实验中，为了避免断开集电极，所以采用测量电压U E 或U C ，然后算出I C 的方法，例如，只要测出U E ，即可用 E E E C R U I I = ≈算出I C （也可根据C C CC C R U U I -=，由U C 确定I C ）， 同时也能算出U BE ＝U B －U E ，U CE ＝U C －U E 。 为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流I C （或U CE ）的调整与测试。 静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图3－2(a)所示；如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一
共发射极放大电路理论分析与计算 理论计算与分析是实现电子电路的非常好的设计手段,这方面是职业学校同学们的弱点,适当地学习一些计算与分析的方法,更能使你的动手能力如虎添翼,节约时间与成本. 1.共发射极放大电路 电路组成 ＋ ＋ ＋ ＋ － ＋ － ＋U CC R b1 R c R b2 R e R L ＋ － C 1 C 2 u i u o U B C e (a ) C e : 射极旁路电容，使发射极交流接地 静态工作点的估算 R U U I U R R R U E BE BQ EQ CC b b b BQ -= +≈2 12 ) (R R I U U I I I I e c CQ CC CEQ CQ BQ EQ CQ +-≈=≈β 动态分析 1)画出H 参数微变等效电路如下：
r be R b ＋－ u i u o r i r o β i b R c R L ＋ － i b i c b c (a ) 2）共发射放大电路基本动态参数的估算 （1）电压放大倍数 ' -='-=R i R i u L b L c o β r i u R R R be b i L C L ==' // r R r i R i A be L be b L b u ' - ='- =ββ （2）输入电阻r i r R I u r be b i i i //== )//(21R R R b B b = （3）输出电阻r 0 R r C o = （4）源电压放大倍数 r r R u u A be s L s o us +' -==β
下面是对图示共发射极放大电路的计算分析,可以和仿真分析进行对比; 设晶体管的 ＝100，'bb r =100Ω。（1）求电路的Q 点、u A 、R i 和R o ；（2）若电容C e 开路，则将引起电路的哪些动态参数发生变化如何变化 解：（1）静态分析： V 7.5)( A μ 101mA 1 V 2e f c EQ CEQ EQ BQ e f BEQ BQ EQ CC b2b1b1 BQ =++-≈≈+=≈+-==?+≈R R R I V U I I R R U U I V R R R U CC β 动态分析： Ω ==Ω≈++=-≈++-=Ω≈++=k 5k 7.3])1([7.7)1()(k 73.2mV 26) 1(c o f be b2b1i f be L c EQ bb'be R R R r R R R R r R R A I r r u ββββ∥∥∥ （2）R i 增大，R i ≈Ω；u A 减小，e f ' L R R R A u +-≈ ≈－。
晶体管共射极放大电路 一、实验目的 1、 学习放大电路静态工作点的测试及调整方法，分析静态工作点对放大器性能的影 响。 2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。 图1－1 共射极单管放大器实验电路 在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2 B1B1B U R R R U +≈ （1-1） （1-2） U CE ＝U CC －I C （R C ＋R E ） （1-3） 电压放大倍数 be L C V r R R β A // -= （1-4） C E BE B E I R U U I ≈-≈
输入电阻 R i ＝R B1 / R B2 / r be （1-5） 输出电阻 R O ≈R C （1-6） 由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。 放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。 1、 放大器静态工作点的测量与调试 1) 静态工作点的测量 测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。一般实验中，为了避免断开集电极，所以采用测量电压U E 或U C ，然后算出I C 的方法，例如，只要测出U E ，即可用 E E E C R U I I = ≈算出I C （也可根据C C CC C R U U I -= ，由U C 确定I C ），同时也能算出 U BE ＝U B －U E ，U CE ＝U C －U E 。 为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流I C （或U CE ）的调整与测试。 静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2－2(a)所示；如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一般截止失真不如饱和失真明显），如图2－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压u i ，检查输出电压u O 的大小和波形是否满足要求。如不满足，则应调节静态工作点的位置。 (a) (b) 图1－2 静态工作点对u O 波形失真的影响 改变电路参数U CC 、R C 、R B （R B1、R B2）都会引起静态工作点的变化，如图2－3所示。但通常多采用调节偏置电阻R B2的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。
实验一电磁型电流继电器和电压继电器实 验 【实验名称】 电磁型电流继电器和电压继电器实验 【实验目的】 1.熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作 原理、基本特性； 2.学习动作电流、动作电压参数的整定方法。 【预习要点】 1.复习电磁型电流、电压继电器相关知识。 2.电流继电器的返回系数为什么恒小于1？ 【实验仪器设备】 【实验原理】 DL-20C系列电流继电器和DY-20C系列电压继电器为电磁式继电器。由电磁系统、整定装置、接触点系统组成。当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。改变线圈的串并联接法，可获得不同的额定值。
图1-1 DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。继电器用于反映发电机，变压器及输电线短路和过负荷的继电保护装置中。 DY-20C系列电压继电器铭牌刻度值，为线圈串联时的额定值。继电器用于反映发电机、变压器及输电线路的电压升高（过压保护）或电压降低（低电压起动）的继电保护装置中。 【实验内容】 1．电流继电器的动作电流和返回电流测试 a.选择EPL-04组件的DL-21C过流继电器（额定电流为6A），确定动作值并进行整定。本实验整定值为2.7A及5.4A两种工作状态。 b .根据整定值要求对继电器线圈确定接线方式； 注意： （1）过流继电器线圈可采用串联或并联接法，如图1-2所示。其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流值读出，并联接法电流动作值则为串联接法的2倍。 （2）串并联接线时需注意线圈的极性，应按照要求接线，否则得不到预期的动作电流值。
教案首页
思路：确定I B 的流向，对I B 的回路应用电压方程有 V CC =I B R B +U BE 难点突破：解释U BE 的含义。 得到： I B ===4.0×10-5A=40μA 分析：由于V CC >>U BE ，故U BE 可忽略。 I B =。 ⑥计算I C ； 由β?=得到 I C =β?I B 又因为β≈β? 所以I C =βI B =50×40μA=2mA ⑦计算U CE ； 对I C 回路应用电压方程有： I C R C +U CE = V CC 得：U CE = V CC －I C R C =20－2×16=8（V） ⑧总结静态分析的解题步骤； ⑨学生课堂练习：在演示板电路上让学生用万用表测量其静态工作点，然后根据线路元件参数估算静态工作点，两者进行比较。 2.放大器的电压放大倍数的估算： （1）、动态分析需要计算的物理量。 提问：放大器的作用是什么？ 回答：主要作用是将微弱信号进行放大。 分析：对于放大器，我们最关心的是它的放大能力，以及它对信号源的要求和负载能力。因此必须计算放大倍数、输 入电阻和输出电阻。 （2）、放大器的电压放大倍数的估算的步骤： ①画出放大电路的交流通路。 方法：电容及直流电源视为短路，其余不变。
②分析三极管的输入特性： 当所加的u be 很小时，在特性线上对应的一小段近似是直线， 因此在b—e间相当于一个等效电阻r be ，即三极管的输入电阻 r be = 经验公式：r be =300+（1+β）（Ω） ③放大电路的电压放大倍数： A、提问：放大器的什么参数是衡量放大器的放大能力的呢？ 回答：放大倍数。 设问：怎样定义？怎样计算？ 定义：放大倍数A u 是输出电压u o 与输入电压u i 之比。 A u = B、计算方法：根据交流通路： 得：u i =i b r be u o =－i c Rc=－βi b R c A u === 如果接上负载电阻R L ，画图： A u =其中：=R C //R L u i u o R C R B V e c b i i i b i RB i c u be u ce
单管共射极放大电路实验报告
实验一、单管共射极放大电路实验 1. 实验目的 （1） 掌握单管放大电路的静态工作点和电压放大倍数的测量方法。 （2） 了解电路中元件的参数改变对静态工作点及电压放大倍数的影响。 （3） 掌握放大电路的输入和输出电阻的测量方法。 2. 实验仪器 ① 示波器 ② 低频模拟 电路实验箱 ③ 低频信号发生器 ④ 数字式万用表 3. 实验原理（图） 实验原理图如图1所示——共射极放大电路。 Rs 4.7K
4.实验步骤 (1)按图1连接共射极放大电路。 (2)测量静态工作点。 ②仔细检查已连接好的电路,确认无误后 接通直流电源。 ③调节RP1使RP1＋RB11＝30k ④按表1测量各静态电压值，并将结果记 入表1中。 (1)测量电压放大倍数 ①将低频信号发生器和万用表接入放大器的 输入端Ui，放大电路输出端接入示波器，如图2所示，信号发生器和示波器接入直流电源，调整信号发生器的频率为1KHZ，输入
信号幅度为20mv左右的正弦波，从示波器 上观察放大电路的输出电压UO的波形，分 别测Ui和UO的值，求出放大电路电压放 大倍数AU。 图2 实验电路与所用仪器连接图 ②保持输入信号大小不变，改变RL，观察负 载电阻的改变对电压放大倍数的影响，并将 测量结果记入表2中。 （4）观察工作点变化对输出波形的影响 ①实验电路为共射极放大电路
②调整信号发生器的输出电压幅值（增大放大器的输入电压U i），观察放大电路的输出电压的波形，使放大电路处于最大不失真状态时（同时调节RP1与输入电压使输出电压达到最大又不失真），记录此时的RP1＋RB11值，测量此时的静态工作点，保持输入信号不变。改变RP1使RP1＋RB11分别为25KΩ和100KΩ，将所测量的结果记入表3中。 （注意：观察记录波形时需加上输入电压，而测量静态工作点时需撤去输入电压。）
实验一单管共射极放大电路设计 姓名：樊益明 学号：20113042 单管放大电路设计题目： 要求：输入电阻Ri<=3K,输出电阻R0>=5k,直流电源Vcc=6V,设计一个当输入频率f=20kHz,放大倍数AV=60时稳定放大电路。一：放大电路的选择 （1）共射极放大电路：具有较大的电压放大倍数和电流放大倍数，输入电阻和输出电阻比较适中，一般只要对输入电阻和输出电阻和频率响应没有特殊要求的电路均常采用此电路。共射极放大电路被广泛地应用于低频电压放大电路的输入级、中间级和输出级。 （2）共集电极放大电路：此电路的主要特点是电压跟随，即电压放大倍数接近1而小于1而且输入电阻很高，接受信号能力强。输出电阻很低，带负载能力强。此电路常被用作多级放大电路的输入级和输出级或隔离用的中间级。首先，可利用此电路作为放大器的输入级，以减小对被测电路的影响，
提高测量的精度。其次，如果放大电路输出端是一个变化的负载，为了在负载变化时保证放大电路的输出电压比较稳定，要求放大电路具有很低的输出电阻，此时可以采用射极输出器作为放大电路的输出级，以提高带负载能力。最后，共集电极放大电路可以作为中间级，以减小前后两级之间的相互影响，起隔离作用。 （3）共基极放大电路：具有很低的输入电阻，使晶体管结电容的影响不显著，所以频率响应得到很大的改善，这种接法常用于宽频带放大器中。输出电阻高可以作为恒流源。 二：确定电路 根据题目要求:应选择稳定的，输入电阻较大的电路，即采用分压式直流负反馈共射极放大电路。 三：原理分析： (1)元器件的作用：
Q1 2N3019 C1 10u CC 10u RB1待定RC 3k RB2 待定 RE 待定RL 20k RC(1) C1(2) CE 10u Rb1和Rb2起分压作用，给三极管B极提供偏置电压。 Rc给三极管C极提供偏置电压。 Re为直流负反馈，消除温度对电路的影响。 RL为负载，Cb、Cc为交流耦合，Cb将交流信号耦合到三极管，Cc将信号耦合到负载。 Ce为旁路电容，三极管起放大作用。(2)静态分析：
