焊接通用工艺
1 范围
本守则规定焊接加工的工艺规则，适用于本公司焊接加工。
2 焊工
2.1焊工必须经过考试并取得合格证后，方可上岗。焊工考试按照JG/T5080.2进行。
2.2 焊工必须严格遵守焊接工艺规程，严禁自由施焊及在焊道外的母材上引弧。
3 焊前准备
3.1 焊接前应检查并确认焊接设备及辅助工具等处于良好状态。
3.2 焊接工作尽可能在室内进行，当工件表面潮湿或暴露于雨雪条件下，不得进行焊接作业。
3.3 焊条、焊剂和药芯焊丝应按产品说明书的规定进行烘干。低氢焊条在施焊前必须进行烘干，烘干温度为350～400℃，时间1～2h。一般在常温下超过4h即重新烘干。酸性焊条一般可不烘干，但焊接重要结构时经150～200℃烘干1～2h。
3.4焊材的选用
3.4.1钢材和焊条的选配
3.4.2 焊丝、焊剂的选配
3.5 碳素钢板厚大于50mm、低合金钢板厚度大于36mm时，施焊前一般应进行预热至100～150℃，预热区应在焊缝两侧，每侧宽度不应小于焊件厚度的两倍且不小于100mm。
3.6 焊接部位必须进行焊前清理、去除铁锈、油污等杂质，重要部位还要求打磨光洁。
4 焊接
4.1根据具体情况选用合理的焊接参数进行焊接，不允许超大电流焊接。
4.2 多层焊时，前一层焊道表面必须进行清理，检查、修整，如发现有影响焊接质量的缺陷，必须修整清除后再焊。
4.3 焊后处理
4.3.1 焊接结束，焊工应清理焊道表面的熔渣飞溅物，检查焊缝外形尺寸及外观质量。公司规定要敲钢印的部位打上焊工钢印。
4.3.2 焊缝缺陷超标允许返修，但返修次数不超过两次。
4.3.3 焊缝出现裂纹时，焊工不得擅自处理，应及时的报告技术人员，查清原因，订出修补措施方可处理。
4.3.4 对于一些封闭型结构，多焊缝、长焊缝的构件，焊后应进行锤击、振动等方法消除残余应力，产品技术条件中要求热处理的，应采用热处理消除应力。
5各种焊接方法规范
5.1 手工电弧焊
5.1.1 有焊接工艺的按焊接工艺规定操作。
5.1.2 没焊接工艺的按焊条说明书的规定并参照下表选取合适的电流
5.1.3 焊条规格应要根据工件的厚度、坡口类型及焊接位置选取。
(a)平焊位置焊条大直径为Ф5.0mm
(b)横焊平角焊焊条最大直径为Ф5.0mm
(c)立焊和仰焊位置焊条最大直径宜为Ф4.0mm
5.1.4 单层焊道坡口焊的最大厚度为6mm，角焊缝焊脚最大宽度为8mm。
5.1.5 坡口底层焊道应采用Ф3.2的焊条，底层根部焊道的最小尺寸不应太小，以防止产生裂纹。
5.1.6 坡口多层焊道除打底层和盖面层外，每层增加的厚度不超过4mm。
5.1.7 立、仰、横焊电流应比平焊小10%左右，工件预热后焊接电流应比不预热时减小5%～10%，采用直流电源时可交流电源时减少10%左右。
5.1.8 接头要求全焊透的坡口焊，如不用垫板则反面施焊前应先清根露出无缺陷的金属后再行施焊。
5.1.9 平焊时焊条角度应依据具体情况正确选择，焊接时熔池控制为始终如一的形状和大小。焊条直线速度不要过慢，以防熔渣过厚，看不清熔池，难于操作。
5.1.10立焊位置的施焊方向应自下而上。立焊时焊条角度应向下倾斜至60°-80°，电弧指向熔池中心，同时焊接电流不要太大以便控制熔池温度不至太高。采用短弧焊，可用半圆
弧形的横向摆动如挑弧（灭弧）的操作法。用碱性低氢型焊条时，为防止产生气孔，应只将电弧拉长而不灭弧，焊第二层时，适当加大电流。
5.1.11 仰焊应严格控制坡口两侧根部的很好熔合和焊波厚度不应太厚，以防止液体金属过多而下坠坡口角度应略大于平焊，以保证操作方便。焊接带破口的仰焊焊缝的第一层时，焊条与焊接方向成70°～80°角，用最短弧做前后推动动作，熔池宜薄不宜厚并确保与母材熔合良好。熔池温度过高时可以抬弧，使温度稍微降低，焊接其余各层时，焊条横摆并在两侧做稳弧动作。
5.1.12 横焊时上坡口处不作隐弧动作，并迅速带至下坡口根部上作微小的横拉稳弧动作。坡口间隙小时，增大焊条倾角；间隙小时，可减速小倾角；如间隙太小时，可采用两道焊法。
5.1.13 手工电弧焊、气焊及气体保护焊焊缝超口的基本形式与尺寸应参照GB985选用。
5.2 二氧化碳气体保护焊
5.2.1 二氧化碳气体保护焊所用的气瓶应配有预热器和流量计，气体纯度不得低于99.5%。当压力低于1.0MPa时，应停止使用。气体流量对焊丝直径小于或等于2mm应控制在10～25L/min。大于2mm应控制在30～50L/min。
5.2.2 二氧化碳气体保护焊除根部和盖面层时，超口焊缝每层厚度不应超过4mm，当焊层的宽度超过16mm时，全部多道焊缝均应采用错层焊工艺。
5.2.3 气体保护焊在操作时，应在室内进行，禁止在排风扇下工作。
5.2.4 所有立仰横焊的施焊方法同手工电弧烛。
5.2.5 对于不带垫板且要求全熔透的坡口焊，背面施焊前应用风铲，碳弧气刨等清根。
5.2.6 水平对接二氧化碳气体保护焊焊接参数可参照下表选用。
5.2.7 角焊缝二氧化碳气体保护焊焊接参数可参照下表选用
气焊
5.3.1 在焊接低碳钢、中碳钢、低合金钢时采用中性焰。
5.3.2 焊薄板工件适用左向焊，焊厚板工件适用右向焊。
5.3.3根据工件厚度选择焊丝直径，具体可参照下表
5.3.4 根据工件厚度，火焰大小、工件加热温度和工件材质等确定。气焊低碳钢时，左向焊焊嘴倾角约30°～50°，右向焊焊嘴约50°～60°，刚开始焊接时，为了加热快，焊嘴倾角要大，可80°～90°。结束时，为了填满焊坑，避免烧穿，焊嘴倾角要减小。
5.4碳弧气刨
5.4.1使用碳弧气刨操作人员须经培训合格后方能上岗，使用碳弧气刨应根据钢材性能及厚度，选择适当的电源极性，碳棒直径及电流。碳弧气刨常用工艺参数参照下表。
5.4.2 为避免“夹碳”或“贴渣”，碳弧气刨的碳棒应与工件成适当的倾角，其倾角大小视刨槽深度而定。具体可参照下表。
6 几种特殊形式焊缝的焊接
6.1定位焊(点焊)
6.1.1 定位焊所用焊材应与正式焊接时所用的焊材相一致。
6.1.2 定位焊缝的厚度不应超过设计焊缝厚度的1/2，其长度应不小于是10-25mm。为防止未焊透，焊时电流应比正式焊接时高10-15%左右。
6.1.3 定位焊缝应布置于焊道内，禁止点在无焊缝处。在焊缝交叉处和焊缝方向急剧变化处禁止进行定位焊，可离开50mm左右进行定位焊。
6.1.4定位焊缝如有裂纹、气孔、夹渣等缺陷，焊接时必须将定位焊缝清除。
6.2 塞焊和槽焊
6.2.1塞焊和槽焊应采用手弧焊、气体保护焊的工艺进行焊接。
6.2.2 水平施焊，应沿根部四周环绕施焊，焊至孔中心，使接头根部先敷一层，然后将电弧引向边沿重复上述操作，分层敷焊直至焊满全孔，达到规定的厚度。
6.2.3 塞焊和槽焊应连续进行，表面熔渣在结束焊接前应始终处于熔液状态。若
熔渣冷却，再重新焊时应彻底清除熔渣。
文件编号：LGK/ZL-04 CO2气体保护焊 通用焊接工艺规范 编制： 审核： 批准：
目录 1 适用范围 (3) 2 引用标准 (3) 3 技术要求 (3) 3.1 焊前准备 (3) 3.1.1 焊前检查 (3) 3.1.2坡口准备 (3) 3.2焊接材料 (4) 3.2.1焊丝 (4) 3.2.2保护气体 (4) 3.2.3焊接电源 (5) 3.3焊接参数 (5) 3.3.1焊接电流 (7) 3.3.2焊接电压 (7) 3.3.3气体流量 (7) 3.4操作要求 (7) 3.4.1焊接方法 (7) 3.4.2引弧 (7) 3.4.3收弧 (7) 3.4.4定位焊 (7) 3.5焊后检验 (7)
CO2气体保护焊通用焊接工艺规范 1．适用范围 本通用工艺适用于本单位燃烧器低碳钢、低合金钢及不锈钢结构件焊接时所采用CO2混合气体保护焊的焊接工艺。 2．引用标准 GB700 碳素结构钢 GB3087 低中压锅炉用无缝钢管 GB5310 高压锅炉用无缝钢管 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T8110气体保护电弧焊用碳钢、低合金钢焊丝 YB/T5092 焊接用不锈钢丝 3．技术要求 3.1焊前准备 3.1.1焊前检查： 1）组焊工件前应先检查其尺寸和位置是否正确，然后按定位焊要求焊接定位焊缝。 2）选择焊丝直径，确定焊接顺序，装配好焊丝、焊枪，接通电源，打开气体检测开关，调整气体流量；按下焊枪开关，检查送丝是否通畅，然后调节好电流、电压值。 3）试焊，焊接一块板厚相当的试板，看焊接规范是否为最佳。 3.1.2坡口准备 1）焊缝的坡口形式和尺寸应符合设计图纸及工艺文件的要求，当无规定时，应符合GB/T985.1的要求。 2）焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。 3）焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、
通用焊接工艺规程 发布日期：2009-9-29 | 阅读次数：4651 -------------------------------------------------------------------------------- （转）通用焊接工艺规程2009年08月15日星期六 16:23通用焊接工艺规程 通用焊接工艺(一) 1 总则 本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。 2 焊工 2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。 2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。 3 焊接方法 3.1 下列焊缝一般采用埋弧焊 3.1.1 10≤δ≤60的拼接焊缝； 3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1000mm的A、B缝外口。 3.2 下列焊缝一般采用手工焊： 3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口； 3.2.2 600mm≤直径φ＜1000mm的A、B缝内口 3.2.3 直径φ≥89mm接管与法兰B类缝外口； 3.2.4 C、D 类焊缝。 3.3 下列焊缝一般采用钨极氩弧焊： 3.3.1 直径φ≥1000mm 且δ≤8mm的A、B类缝打底焊； 3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊； 3.3.3 直径φ≥89mm接管与法兰B类缝打底焊； 3.3.4 φ＜89mm的接管与法兰B缝焊接； 3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。 3.4 下列焊缝一般采用熔化极CO2气体保护焊： 3.4.1 塔器的裙座和底座环的焊接； 3.4.2 容器和换热器等设备的鞍座和支座的焊接。 4 焊接材料 4.1 根据产品图纸或JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。 4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。 4.3 焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。 4.4 焊条、焊剂使用前应按说明书规定进行烘烤，焊条领用时须用焊条筒存放，随取随用。连续使用的焊剂应过筛，除去其中的尘土和粉末。 4.5 焊丝表面应无铁锈、氧化皮、油污等污物。 4.6 焊接用保护气体的纯度必须达到规定的标准要求，有含水量要求的要严格控制其含水量。 5 焊缝坡口形式与基本尺寸 5.1 采用手工焊的坡口形式和基本尺寸规定如下：
手工焊接工艺规范 1、目的 规范在制品加工中手工焊接操作，保证产品质量。 2、适用范围 生产车间需进行手工焊接的工序及补焊等操作。 3、手工焊接使用的工具及要求 3.1焊锡丝的选择： 直径为0.8mm或1.0mm的焊锡丝，用于电子或电类焊接； 直径为0.6mm或0.7mm的焊锡丝，用于超小型电子元件焊接。 3.2烙铁的选用及要求： 3.2.1电烙铁的功率选用原则： 1)焊接集成电路、晶体管及其它受热易损件的元器件时，考虑选用20W内热式电烙铁。 2)焊接较粗导线及同轴电缆时，考虑选用50W内热式电烙铁。 3)焊接较大元器件时，如金属底盘接地焊片，应选100W 以上的电烙铁。 3.2.2电烙铁铁温度及焊接时间控制要求： 1)有铅恒温烙铁温度一般控制在280~360℃之间，缺省设置为330±10℃，焊接时间小于3秒。 焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝焊接。部分元件的特殊焊接要 求: SMD器件：焊接时烙铁头温度为：320±10℃；焊接时间：每个焊点1~3秒。 拆除元件时烙铁头温度：310~350℃（注：根据CHIP件尺寸不同请使用不同的 烙铁嘴。） DIP器件：焊接时烙铁头温度为：330±5℃；焊接时间：2~3秒 注：当焊接大功率（TO-220、TO-247、TO-264等封装）或焊点与大铜箔相连， 上述温度无法焊接时，烙铁温度可升高至360℃，当焊接敏感怕热零件（LED、 CCD、传感器等）温度控制在260~300℃。 2)无铅制程 无铅恒温烙铁温度一般控制在340~380℃之间，缺省设置为360±10℃，焊接时间小于3秒，要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。 3.2.3电烙铁使用注意事项： 1)电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时 也会使烙铁头因长时间加热而氧化，甚至被“ 烧死” 不再“ 吃锡” 。 2)手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温电烙 铁插头的接地端必须可靠接交流电源保护地。电烙铁绝缘电阻应大于10MΩ，电源线绝缘 层不得有破损。 3)将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地电阻值稳定显示值 应小于3Ω；否则接地不良。 4)烙铁头不得有氧化、烧蚀、变形等缺陷。烙铁不使用时上锡保护，长时间不用必须关闭电 源防止空烧，下班后必须拔掉电源。
为加强公司的工艺管理，规范承包商建立标准化焊接工艺要求，确保设备和人身安全，提高工程质量和效率，特制订此管理规范。 2. 范围 本准则适用于对承包商和本公司维修的焊接作业，主要为手工电弧焊。 2.术语 3.1 母材：被焊接金属材料的统称。 3.2 焊缝：焊件经焊接后所形成的的结合部分。 3.3 焊趾：焊缝表面与母材的交界处。 3.4 焊缝宽度：焊缝表面两焊趾之间的距离。 3.5 焊缝长度：焊缝沿轴线方向的长度。 3.6 熔池：熔焊时在焊接热源作用下，焊件上所形成的的具有一定几何形状的液态金属部分。 3.7 熔敷金属：完全由填充金属熔化后所形成的焊缝金属。 3.8 熔深：在焊接接头横截面上，母材或前道焊缝熔化的深度。 3.9 余高：超出母材表面连线上面的那部分焊缝金属的最大高度。 3.10 焊道：每一次熔敷所形成的一条单道焊缝。 3.11 焊脚：焊接中角焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的最小距离； 3.12焊脚尺寸：在角焊缝的横截面中画出的最大等腰直角三角形中直角边的长度叫焊脚尺寸。 4. 职责 3.1 设备能源部负责管理及对承包商焊接质量的验收工作。 3.2 各车间及承包商负责具体焊接和自检工作的实施。
5.1 准备：焊接工作进行前对所需工器具进行检验，校准所需量具。 5.2 自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关键件需联系设备能源部配合检验，发现问题须及时调整。 5.3 报检：需要报检的工件焊接完成后及时报检，并在焊缝旁标注焊工姓名或焊工证件号，检验完成后方可进行隐蔽工程。 5.4工艺守则 5.4.1 施焊前焊缝区(坡口面、I型接头立面及焊缝两侧)母材表面20~30mm 宽范围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。 5.4.2 检查被焊件焊缝(坡口形式)的组对质量是否符合图纸要求，对保证焊接质量进行评估，如有疑义应与相关设计单位联系，以便采取相应工艺措施。 5.4.3 按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。 5.4.4 检查焊接设备是否运转正常，各仪表指数是否准确可靠，然后遵照本工艺提供的工艺规范参数预调焊接电流等。 5.4.5 合焊前应先行组对点焊，点焊的焊材应与正式施焊焊材相同，点焊长度一般应为10-15mm(可视情况而定),点焊厚度应是焊脚高度的1/2(至少低于焊脚高度)。 5.4.6 对于有焊前预热要求的焊件，根据工艺文件要求规范参数预热，预热范围宽度应符合工艺文件的规定。 5.5 焊接过程 5.5.1焊接时严禁在非焊接部位进行引弧，因电弧擦伤处应进行修磨，厚度不小于母材厚度，深度超出以上要求时应进行补焊修磨。 5.5.2 施焊过程应密切注视电弧的燃烧状况及母材金属与熔敷金属的熔合情况，发现异常应及时调整或停止焊接，采取相应的改进措施。 5.5.3 多层焊时层间清渣要彻底，并自检焊缝表面发现缺陷及时修复，如焊接工艺文件对层间温度有要求，必须保证层间温度符合工艺要求再焊下一层；各层间接头要相互错开，以提高焊缝的致密性。
手工电弧焊焊接工艺规程 ——编号HG—0001 目录 1、用途及说明 2、焊接设备及工辅具 3、焊接材料 4、焊工 5、焊接工艺 6、焊接质量检验 手工电弧焊工艺规程 （焊接说明书） 1 用途及说明 本工艺规程适合用于专业厂、生产车间生产的手工电弧焊总成，同时也是技术科、检查科、生产车间进行工艺设计、焊接质量检查及产品验收的依据。 2 焊接设备及工辅具 2.1 手工电弧焊电源种类 2.1.1 交流弧焊机 常用型号：BX-500、BX1-300、BX3-300等。 2.1.2 旋转式直流弧焊发电机 常用型号：AX1-500、AX3-300等。 2.1.3 弧焊整流器 常用型号：ZXG1-250、ZXG1-400等。 2.1.4 逆变弧焊整流器 常用型号：ZX7-250、ZX7-315等。 2.2 对设备的性能要求 2.2.1 要求弧焊电源具有良好的动特性及徒降的外特性。 2.2.2 应有较高的空载电压，使焊接过程中电弧燃烧稳定。 2.2.3 按GB8118-87规定要求，应具有一定的焊接电流可调围。 2.3 设备的选择依据 2.3.1 选择设备时要以产品图作为依据，根据焊接金属材质、焊条类型、焊接结构来选择弧焊电源的类型。 2.3.1.1使用酸性焊条焊低碳钢时，应优先考虑用交流焊机。 2.3.1.2使用碱性焊条焊接重要结构或合金钢、铸铁时，需选用弧焊整流器、弧焊发电机等直流电源。 2.3.1.3在弧焊电源数量有限，而焊接材料的类型又较多时，可选用通用性较强的交直流两用电源。 2.3.2 根据焊接结构所用材料、板厚围、结构形式等因素确立所需弧焊电源的容量，然后参照弧焊电源技术数据，选用相应的设备。
焊接工艺规范及操作规程 1．目的和适用范围 1．1 本规范对本公司特殊过程――焊接过程进行控制，做到技术先进、经济合理、安全适用、确保质量。 1．2 本规范适用于各类铁塔结构、桁架结构、多层和高层梁柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度≥4mm的碳素结构钢和低和金高强度结构钢的焊接。适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。 2．本规范引用如下标准： JGJ81－2002《建筑钢结构焊接技术规程》 GB50205－2001《钢结构工程施工质量验收规范》 GB50017－2003《钢结构设计规范》 3．焊接通用规范 3．1焊接设备 3．1．1 焊接设备的性能应满足选定工艺的要求。 3．1．2 焊接设备的选用： 手工电弧焊选用ZX3－400型、BX1－500型焊机 CO2气体保护焊选用KRⅡ－500型、HKR－630型焊机 埋弧自动焊选用ZD5（L）－1000型焊机 3．2 焊接材料 3．2．1 焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告；其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。3．2．2 焊条应符合现行国家标准《碳钢焊条》（GB／T5117），《低合金钢焊条》（GB ／T5118）的规定。 3．2．3 焊丝应符合现行国家标准《熔化焊用钢丝》（GB／T14957）、《气体保护电弧焊用碳钢、低合金钢焊丝》（GB／T8110）及《碳钢药芯焊丝》（GB／T10045）、《低合金钢药芯焊丝》（GB／T17493）的规定。 3．2．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》（GB／
钣金加工-箱体结构焊接工艺守则 更新时间：2009-12-10 22:05:49 浏览次数：215 箱体结构焊接工艺守则 XX3-DCT-004SZ 1. 适用范围 本守则适用于箱体结构焊接。 2. 材料 电焊条、图纸和有关技术资料规定的半成品零部件和辅料。 3. 设备及工具： a. 交（直）流弧焊机,CO2保护焊。 b. 电焊钳、面罩。 c. 平台、柜体胎具（根据柜体结构大小配备）。 d. 钢卷尺、角尺。 e. 各种焊接夹具、手锤、清砂用尖锤扁铲等。 4. 准备工作 4.1 接受生产任务单后应熟悉所分配的任务，充分了解图纸中的技术要求和各部件焊接尺寸。 4.2 领取所有焊接部件，按图号分类堆放，便于操作时对号取件准确无误。 4.3 所有半成品件在运输过程中应轻拿轻放，防止因受外力碰磕、挤压，造成工件变形。 5. 工艺过程 5.1 操作者应熟悉自己经常使用的设备、胎具、工夹具、量具的性能及操作保养方法。 5.2 接受任务后应熟悉图纸和工艺文件，在图纸和有关技术文件没有弄懂以前切勿盲目施工。 5.3 工序转来的半成品零件和部件是否符合图纸和其他技术文件要求，如不符合技术要求，应找出原因及时解决，切不可将不合格的零部件组装到骨架结构上。 5.4 检查所有的使用的焊接工胎夹具应是合格的。
5.5 首件焊接的左右侧壁要按图纸严格检查，各部位尺寸，角度正确与否，如发现错焊或严重扭曲变形，应及时改正和整形。 5.6 基本骨架完成后，按图纸要求焊接电器元件的安装梁、板、支承件、门板、铰链及其他零部件，其焊接顺序应是自上而下，由前到后，先关键件后一般件。 6. 质量检查 6.1 按照产品图纸认真检查箱体成型后的外观和内在焊接质量。 箱体结构的外形尺寸公差按图纸进行检查，如图纸无公差要求，其公差可接下表要求 执行： mm 部位 尺寸范围 同一缝隙均匀差平行缝隙均匀差 ＜1000 1 2 ≥1000 1.5 2.5 注：测量部位：高度测量四角，宽度测量前后两面上、中、下三处，深度测量左右两面 修改状态第23 页 0 共25 页 上、中、下三处，偏差按每部位最大值计算，1m钢尺，1m以上用 2～3m钢卷尺测 量。 6.2 箱体结构侧面、后面及底面的绝对值按下表执行 偏差值 尺寸范围 高宽深 400～1000 ±1.0 0 -1.4
铝合金通用焊接工艺规程 1 使用范围及目的 范围:本规范是适用于地铁铝合金部件焊接全过程的通用工艺要求。目的:与焊接相关的作业人员按标准规范作业，同时也使焊接过程检查更具可操作性。 2 焊前准备的要求 2.1 在焊接作业前首先必须根据图纸检查来料或可见的重要尺寸、形位公差和焊接质量，来料不合格不能进行焊接作业。 2.2 在焊接作业前，必须将残留在产品表面和型腔内的灰尘、飞溅、毛刺、切削液、铝屑及其它杂物清理干净。 2.3 用棉布将来料或工件上的灰尘和脏物擦干净，如果工件上有油污，使用清洗液清理干净。 2.4 使用风动不锈钢丝轮将焊缝区域内的氧化膜打磨干净，以打磨处呈白亮色为标准，打磨区域为焊缝两侧至少25mm以上。 2.5 焊前确认待焊焊缝区域无打磨时断掉的钢丝等杂物。 2.6 钢焊和铝焊的打磨、清理工具禁止混用。 2.7 原则上工件打磨后在48小时内没有进行焊接，酸洗部件在72小时内没有进行焊接，则焊前必须重新打磨焊接区域。 2.8 为保证焊丝的质量，焊丝原则上用完后再到焊丝房领用，对于晚班需换焊丝的，可以在当天白班下班前领用，禁止现场长时间(24小时以上)存放焊丝。 2.9 在焊接作业前，必须检查焊接设备和工装处于正常工作状态。焊 前应检查焊机喷嘴的实际气流量(允差为+3L/min),自动焊焊丝在8圈以下，手工焊焊丝在5圈以上，否则需要更换气体或焊丝;检查导电嘴是否拧紧，喷嘴是否需要清理。导电嘴不能只简单的采用手动拧紧，必须采用尖嘴钳拧紧。检查工装状
态是否完好，若工装有损坏，应立即通知工装管理员进行核查，并组织维修,禁止在工装异常状态下进行焊接操作。 2.10 焊接前必须检查环境的温度和湿度。作业区要求温度在5?以上，MIG焊湿度小于65,，TIG焊湿度小于70,。环境不符合要求，不能进行焊接作业。 2.11 焊接过程中不允许有穿堂风。因此，在焊接作业前必须关闭台位附近的通道门。当焊接过程中，如果有人打开台位相近处的大门，则要立即停止施焊。如果台位附近的空调风影响到焊接作业，也必须将该处空调的排风口关闭，才能进行焊接作业。 2.12 对于厚度在8mm以上(包括8mm)的铝材，焊接要预热,预热温度 80?,120?，层间温度控制在60?,100?。预热时要使用接触式测温仪进行测温，工件板厚不超过50mm时,正对着焊工的工件表面,距坡口表面4倍板厚,最多不超过50mm的距离处测量,当工件厚度超过50mm时,要求的测温点应位于至少75mm距离的母材或坡口任何方向上同一的位置,条件允许时,温度应在加热面的背面上测定,严禁凭个人感觉及经验做事。 2.13 按图纸进行组装,点焊固定,点焊要满足与焊接相同的要求,不属于焊接组成部分的点焊要尽可能在焊接时完全熔化(图纸要求的点焊 除外,如焊接垫板的固定),组焊后不能出现图纸要求之外的焊点，部件固定后按图纸要求进行尺寸、平行度、垂直度等项点的自检,自检合格后,根据图纸进行焊接，操作工人必须及时、真实填写操作记录。 2.14 当图纸要求或工艺要求使用焊接垫板时，应将焊接垫板点焊在工件上，点焊应符合焊接质量要求，点焊要求为:焊接垫板小于100mm时，在焊接垫板两端点焊固定，焊接垫板大于100mm时,根据焊接垫板长度点焊均匀分布，间距100mm。 2.15 为了避免腐蚀，铝合金配件存放时不允许直接采用钢或者铜材质的容器存放，不允许将配件直接放置在钢制的工装或地板上。 2.16 对于焊缝质量等级为
1 管理目标 .......................... 2 2 管理职责 .......................... 2 3 岗位职责 .......................... 3 4 焊接材料的选用 ........................ 5 5 焊接人员资格 ......................... 6 6 季节性施工保障 ........................ 7 7 焊接工艺评定的管理 ...................... 8 8 焊接专业施工组织设计的编审................... 11 9 焊接施工方案及技术措施（作业指导书）的编审 10 焊接技术交底流程 ..................... 12
14 11 焊前模拟练习....................... 16 12 焊接过程工艺的管理..................... 16 13 建立焊接停点控制流程 (17) 14 焊接技术资料的管理..................... 20 15 新材料、新技术、新工艺的应用....... 错误！未定义书签。 附录焊接、检验及热处理施工现行有效规范标准 (22) 1 1 管理目标 1.1 焊接、检验及热处理施工规范、标准及技术措施的贯彻率100%； 1.2 焊接、检验及热处理施工人员持证上岗率100%； 1.3 分项工程受监范围内管道焊口焊接接头表面质量合格率100%，优良品率≥98%； 1.4 分项工程受监范围内管道焊口无损探伤一次当量合格率≥95%，合格率100%； 1.5 建筑、安装工程焊接接头焊口（缝）合格率达100%； 1.6 无损探伤、金属检验及热处理施工准确率达100%。 2 管理职责
1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。 2．范围： 2.1.适用于钢结构的焊接作业。 2.2.不适用有特殊焊接要求的产品及压力容器等。 3．职责：指导焊接操作者实施焊接作业等工作。 4. 工作流程 4.1作业流程图
4.2.基本作业: 4.2.1.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度 的需要。 4.2.2.阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊接工艺文件， 明白焊接符号的涵义。确定焊接基准和焊接步骤；自下料的要计算下料尺寸及用料规格，参照工艺要求下料。有半成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。 4.2.3.校准：组焊前校准焊接所需工、量具及平台等。 4.2.4.自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关 键件可由检验员配合检验，发现问题须及时调整。 4.2. 5.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。 4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作 业计划上签字。（外加工件附送货单及自检报告送检）。 5.工艺守则： 5.1.焊前准备 5.1.1.施焊前焊缝区（坡口面、I型接头立面及焊缝两侧）母材表面20～30mm宽范 围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。
5.1.2.检查被焊件焊缝（坡口形式）的组对质量是否符合图纸要求，对保证焊接质 量进行评估，如有疑义应向有关部门联系，以便采取相应工艺措施。 5.1.3. 按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。 5.1.4. 检查焊接设备是否运转正常，各仪表指数是否准确可靠，然后遵照本工艺提 供的工艺规范参数预调焊接电流、电压及保护气体流量。 5.1.5.合焊前应先行组对点焊，点焊的焊材应与正式施焊焊材相同，点焊长度一般 应为10-15mm（可视情况而定），点焊厚度应是焊脚高度的1/2（至少低于焊脚高度）。 5.1. 6.对于有焊前预热要求的焊件，根据工艺文件要求规范参数预热，温度必须经 热电偶测温仪测定，预热范围宽度应符合工艺文件的规定。 5.2.焊接过程 5.2.1.施焊过程应密切注视电弧的燃烧状况及母材金属与熔敷金属的熔合情况，发 现异常应及时调整或停止焊接，采取相应的改进措施。 5.2.2.多层焊时层间清渣要彻底，并自检焊缝表面发现缺陷及时修复，如焊接工艺 文件对层间温度有要求，必须保证层间温度符合工艺要求再焊下一层。 5.3.减少焊接应力变形的措施 5.3.1.刚性固定法：通常用于角变形较大的构件，施焊前加装若干块固定筋板其厚 度一般不小于8mm，对于较厚的焊件固定筋板的厚度应随之增大。
. . . 1目的 1.1.1.1本工艺规程规定了手工焊接工艺相关的焊接工具与材料、操作方 法和检验方法。 2适用范围 2.1.1.1本工艺规程适用于产品的手工焊接工艺的指导。 3适用人员 3.1.1.1本工艺规程适用于手工焊接专职工艺人员、手工焊接操作人员、 手工焊接检验人员。 4名词/术语 4.1.1.1手工焊接系统：指手工焊接操作所使用的焊接电烙铁或其它焊接 设备。 4.1.1.2焊接时间：从烙铁头接触焊料到离开焊料的时间，即焊料处于加 热过程中时间。 4.1.1.3拆焊：返工、返修或调试情况下，使用专用工具将两被焊件分离 的手工焊接工艺操作方法。 4.1.1.4主面：总设计图上定义的一个封装与互连结构（PCB）面（通常 为包含元器件功能最复杂或数量最多的那一面）。 4.1.1.5辅面：与主面相对的封装与互连结构（PCB）面。 4.1.1.6冷焊点：是指呈现很差的润湿性、外表灰暗、疏松的焊点。 4.1.1.7焊料受拢：焊料在焊接过程中发生移动而形成的应力纹。 4.1.1.8反润湿：熔化的焊料先覆盖表面然后退缩成一些形状不规则的焊 料堆，其间的空档处有薄薄的焊料膜覆盖，未暴露基底金属或表 面涂敷层。
5焊接工艺规范5.1焊接流程 检验 焊前准备焊接设备 参数确认 施焊清洗转下道工序 手工清洗/设备 清洗 返工/返修 /报废 Y N 5.2焊接原理 5.2.1.1手工焊接中的锡焊的原理是通过加热的烙铁将固态焊锡丝加热 熔化，再借助于助焊剂的作用，使其流入被焊金属之间，待冷却 后形成牢固可靠的焊接点；锡焊是通过润湿、扩散和冶金结合这 三个物理、化学过程来完成的，被焊件未受任何损伤；图6-1是 放大1000倍的焊点剖面。 图6-1 焊点剖面 5.3手工焊接操作方法 5.3.1电烙铁的握法 5.3.1.1电烙铁的基本握法分为三种(图6-2)：
1.目的 为加强公司的工艺管理，规范承包商建立标准化焊接工艺要求，确保设备和人身安全，提高工程质量和效率，特制订此管理规范。 2. 范围 本准则适用于对承包商和本公司维修的焊接作业，主要为手工电弧焊。 2.术语 3.1 母材：被焊接金属材料的统称。 3.2 焊缝：焊件经焊接后所形成的的结合部分。 3.3 焊趾：焊缝表面与母材的交界处。 3.4 焊缝宽度：焊缝表面两焊趾之间的距离。 3.5 焊缝长度：焊缝沿轴线方向的长度。 3.6 熔池：熔焊时在焊接热源作用下，焊件上所形成的的具有一定几何形状的液态金属部分。 3.7 熔敷金属：完全由填充金属熔化后所形成的焊缝金属。 3.8 熔深：在焊接接头横截面上，母材或前道焊缝熔化的深度。 3.9 余高：超出母材表面连线上面的那部分焊缝金属的最大高度。 3.10 焊道：每一次熔敷所形成的一条单道焊缝。 3.11 焊脚：焊接中角焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的最小距离； 3.12焊脚尺寸：在角焊缝的横截面中画出的最大等腰直角三角形中直角边的长度叫焊脚尺寸。 4. 职责 3.1 设备能源部负责管理及对承包商焊接质量的验收工作。 3.2 各车间及承包商负责具体焊接和自检工作的实施。 5. 内容 5.1 准备：焊接工作进行前对所需工器具进行检验，校准所需量具。 5.2 自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关键件需联系设备能源部配合检验，发现问题须及时调整。 5.3 报检：需要报检的工件焊接完成后及时报检，并在焊缝旁标注焊工姓名或焊工证件号，检验完成后方可进行隐蔽工程。 5.4工艺守则 5.4.1 施焊前焊缝区(坡口面、I型接头立面及焊缝两侧)母材表面20~30mm宽范围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。 5.4.2 检查被焊件焊缝(坡口形式)的组对质量是否符合图纸要求，对保证焊接质
铝合金通用焊接工艺规程 1 使用围及目的 围：本规是适用于地铁铝合金部件焊接全过程的通用工艺要求。 目的：与焊接相关的作业人员按标准规作业，同时也使焊接过程检查更具可操作性。 2 焊前准备的要求 2.1 在焊接作业前首先必须根据图纸检查来料或可见的重要尺寸、形位公差和焊接质量，来料不合格不能进行焊接作业。 2.2 在焊接作业前，必须将残留在产品表面和型腔的灰尘、飞溅、毛刺、切削液、铝屑及其它杂物清理干净。 2.3 用棉布将来料或工件上的灰尘和脏物擦干净，如果工件上有油污，使用清洗液清理干净。 2.4 使用风动不锈钢丝轮将焊缝区域的氧化膜打磨干净，以打磨处呈白亮色为标准，打磨区域为焊缝两侧至少25mm以上。 2.5 焊前确认待焊焊缝区域无打磨时断掉的钢丝等杂物。 2.6 钢焊和铝焊的打磨、清理工具禁止混用。 2.7 原则上工件打磨后在48小时没有进行焊接，酸洗部件在72小时没有进行焊接，则焊前必须重新打磨焊接区域。 2.8 为保证焊丝的质量，焊丝原则上用完后再到焊丝房领用，对于晚班需换焊丝的，可以在当天白班下班前领用，禁止现场长时间（24小时以上）存放焊丝。 2.9 在焊接作业前，必须检查焊接设备和工装处于正常工作状态。焊
前应检查焊机喷嘴的实际气流量（允差为+3L/min）,自动焊焊丝在8圈以下，手工焊焊丝在5圈以上，否则需要更换气体或焊丝；检查导电嘴是否拧紧，喷嘴是否需要清理。导电嘴不能只简单的采用手动拧紧，必须采用尖嘴钳拧紧。检查工装状态是否完好，若工装有损坏，应立即通知工装管理员进行核查，并组织维修,禁止在工装异常状态下进行焊接操作。 2.10 焊接前必须检查环境的温度和湿度。作业区要求温度在5℃以上，MIG焊湿度小于65％，TIG焊湿度小于70％。环境不符合要求，不能进行焊接作业。 2.11 焊接过程中不允许有穿堂风。因此，在焊接作业前必须关闭台位附近的通道门。当焊接过程中，如果有人打开台位相近处的大门，则要立即停止施焊。如果台位附近的空调风影响到焊接作业，也必须将该处空调的排风口关闭，才能进行焊接作业。 2.12 对于厚度在8mm以上（包括8mm）的铝材，焊接要预热,预热温度80℃～120℃，层间温度控制在60℃～100℃。预热时要使用接触式测温仪进行测温，工件板厚不超过50mm时,正对着焊工的工件表面,距坡口表面4倍板厚,最多不超过50mm的距离处测量,当工件厚度超过50mm时,要求的测温点应位于至少75mm距离的母材或坡口任何方向上同一的位置,条件允许时,温度应在加热面的背面上测定,严禁凭个人感觉及经验做事。 2.13 按图纸进行组装,点焊固定,点焊要满足与焊接相同的要求,不属于焊接组成部分的点焊要尽可能在焊接时完全熔化(图纸要求的点焊
手工电弧焊通用焊接工艺规程 一．目的 规定焊接过程中一般性工艺要求，可单独指导生产。对于重要产品与焊接工艺卡配合共同指导生产，以保证焊接质量、提高工作效率、降低成本。 二．使用范围 本守则适用于单位焊接实施过程中有关手工电弧焊、手工钨极氩弧焊、埋弧自动焊、二氧化碳气体保护焊和半自动化的焊接。 三．引用标准 GB/T13149-91 钛及钛合金复合钢板焊接技术条件 GB985-1988气焊、手工电弧焊及气体保护焊焊缝坡口的形式及尺寸 GB986-1988 埋弧自动焊焊缝坡口的基本形式与尺寸 GB/T5117-1995碳钢焊条 GB/T5118-1995低合金焊条 GB983-1995 不锈钢焊条 GB/T14957-1994熔化焊用钢丝 GB/T14958-1994气体保护焊用钢丝 GB/T5293-1999 埋弧焊用碳钢焊丝和焊剂 YB/T5091-1993 惰性气体保护焊用不锈钢棒及钢丝
YB/T5092-1993 焊接用不锈钢钢丝 JB3223-1983 焊条质量管理规程 GB228-1987 金属拉伸实验方法 GB/T229-1994 金属下比缺口冲击实验方法 GB/T232-1988 金属弯曲实验方法 GB4334-2000 不锈耐酸钢晶间腐蚀倾向实验方法 QC/6YLSYR.J06.20-2003 焊缝表面的形状尺寸及外观要求QC/6YLSYR.J06.20-2003 碳弧气刨工艺守则 四．职责 由技术生产科归纳管理，相关人员具体实施。 五．工作内容 包括焊接前准备、焊接材料、焊接设备、焊接方法、焊 接顺序、焊接操作、焊接工艺参数、焊后热处理等。5.1焊接前准备 焊接前准备包括坡口的制备、焊条焊剂的烘干、焊丝除锈、保护气体干燥、焊件组对、焊件区域清理及预热。 5.1.1.1焊接坡口 焊接坡口应根据图样要求或工艺条件选用标准坡口或自行 设计、选择坡口形式和尺寸应考虑下列因素： A、焊接方法 B、焊缝填充金属应尽量少 C、避免产生缺 陷D、减少残余焊接变形与应力 E、有利于焊接防护F、焊工操作方便G、复合钢板的坡口应有利于减少过度焊
焊接工艺控制环节管理规定 (CCESCC/WI-63) 1 目的 对焊接工艺评定的选择、试验，焊接作业指导书的编制、审批、变更、管理等做出规定，确保使用正确的工艺文件指导施焊。 2 适用范围 适用于公司所有特种设备焊接工程中焊接工艺控制环节的管理。其它焊接工程可参照执行。 3 职责 3.1 技术员负责进行焊接工艺分析、并编制《焊接工艺分析一览表》。 3.2 焊接责任工程师负责焊接工艺评定委托工作； 3.3 公司焊接试验室负责接受委托，进行焊接工艺评定试验，并出具报告； 3.4 技术员负责《焊接作业指导书》的编制、管理工作；焊接责任工程师负责《焊接作业指导书》审核工作。 3.5 资料管理员负责焊接工艺文件的管理、传递工作。 4 工作程序 4.1 工作流程 4.2 工作要求 4.2.1 焊接工艺分析 4.2.1.1 技术员进行焊接工艺分析，编制《焊接工艺分析一览表》。 依据：图纸、相关技术文件、标准 内容包括： 1) 技术条件和执行标准。
2) 母材材质、规格，焊接材料型号、规格。 3) 坡口型式。 4）热处理要求。 5) 公司现有工艺评定能否覆盖。（根据公司《焊接工艺评定一览表》选择能覆盖本项目施焊内容的工艺评定。） 6) 焊接操作人员资格和数量要求。 7) 操作技术要求。 4.2.1.2 选用公司《焊接工艺评定一览表》中焊接工艺评定报告（PQR），从三公司或焊接试验室联络解决。（如是复印件，必须是加盖红章的复印件。） 4.2.1.3 公司《焊接工艺评定一览表》中不能覆盖的项目（焊接节点），由项目部委托公司焊接试验室进行工艺评定。 4.2.1.4 应满足焊接工艺评定覆盖率100%。 4.2.2 焊接工艺评定（PQR）委托 4.2.2.1 技术员编制材料预算，由焊接责任工程师审批，物资供应部门进行材料采购。 4.2.2.2 技术员按项编制《焊接工艺评定委托书》、《预焊接工艺规程》，焊接责任工程师）审核。 4.2.2.3 焊接责任工程师负责将《焊接工艺评定委托书》、《预焊接工艺规程》、焊接工艺评定用材料等提交公司焊接试验室进行焊接工艺试验。 4.2.3 焊接作业指导书（以下简称WWI） 所有受压元件的焊接以及受压元件与非受压力元件之间的焊接，必须根据合适的焊接工艺评定报告，编制符合本项目工艺条件的WWI，按受控文件管理。 4.2.3.1 编制、校审 (1) 编制依据：图纸、标准和焊接工艺评定报告。 (2) 技术员编制WWI，焊接责任工程师审核。焊缝的第一次返修（经无损检测发现的裂纹缺陷、大面积的外观形状不规则、严重的变形）、第二次返修工艺，应经过焊接责任工程师审核。 (3) 焊缝同一部位的返修次数不宜超过2次，如超过2次，返修前应当经过公司技术负责人批准，并且将返修次数、部位、返修情况记入质量证明文件（竣工资料）。
焊接工艺通用工艺守 则
1.主题内容与适用范围 1.1本标准规定了压力容器主要承压元件焊条电弧焊、埋弧焊以及焊缝返修的基本要求和操作规则,常压容器的焊接可参照执行。 1.2 本标准适用于碳素钢、低合金钢、奥氏体不锈钢制D1、D2类压力容器的焊接(不包括有色金属的焊接)。 1.3本守则如与设计文件相矛盾之处，应以设计文件为准。 1.4焊接时，除符合GB150、GB151、JB4710、JB4731、《固定式压力容器安全技术监察规程》和本守则外，还应符合图样的规定。 1.5本守则中引用的法规、标准、守则等如经修改，应以新的版本为准。 2.引用标准 TSGR0004《固定式压力容器安全技术监察规程》 GB150 《压力容器》 GB151 《管壳式换热器》 JB4710 《钢制塔式容器》 JB4731 《钢制卧式容器》 HG20584 《钢制化工容器制造技术要求》 NB/T47015《压力容器焊接规程》 NB/T47014《承压设备焊接工艺评定》 NB/T47016《承压设备产品焊接试件的力学性能检验》 TSG Z6002—2010《特种设备焊接操作人员考核细则》 GB/T21433《不锈钢压力容器晶间腐蚀敏感性试验》 HG20583《钢制化工容器结构设计规定》
GB985《气焊、手工电弧焊及气体保护焊缝坡口的基本形式及尺寸》 GB986《埋弧焊焊缝坡口的基本形式和尺寸》 3. 焊接材料 3.1 焊接材料包括焊条、焊丝、焊剂、钢带、气体、电极和衬垫等。 3.2 焊接材料应有产品质量证明书，并符合相应标准的规定，按照材料验收程序进行验收与复验，合格后方可使用。 3.3 焊条药皮应均匀、表面无气孔、没有明显的裂纹、脱皮现象，并存放在干燥的仓库内，要求温度≥5℃、相对湿度≤60%，使用前对焊条按规定温度应进行烘干和保温，烘干后的焊条应放在保温筒内，随用随取，低氢型焊条一般在常温下4h后应重新烘干，烘干次数不宜超过三次，对于焊工退回的焊条，库管员要做好标识，并按牌号、规格、代号存放，使用前应进行烘干，对于二次烘干的焊条应在焊条夹持端的截面用记号笔涂黄色标记，对于第三次烘干的焊条应在焊条夹持端的截面用记号笔涂红色标记。 3.4焊条、焊丝、焊剂及气体的选用应根据NB/T47015规定或图样规定进行选择，对于非受压元件或图样中未注明的焊材可按下列原则选用。 3.4.1低碳钢、低合金钢焊接应按母材抗拉强度等级选用相应强度等级的焊材，不同强度的低碳钢、低合金钢焊接应按强度较低一侧母材要求选择焊材，即按“低匹配”原则。 3.4.2不锈钢焊接一般应选用与母材金属化学成份相近的焊接材料，不锈钢与碳素钢、低合金钢之间的焊接一般选用铬镍含量高于奥氏体母材的焊接材料焊接。 3.5 焊工应根据焊接要求选用相应焊机，并注意直流焊机的极性连接。 4. 焊工及其钢印 4.1从事压力容器焊接作业的人员（以下简称焊工），应当按照TSG Z6002—2010《特种设备焊接操作人员考核细则》规定考核合格，取得相应项目的《特种设备作业人员证》后，方能在有效期间内担任合格项目范围内的焊接工作；
手工焊接工艺文件要点
1目的 1.1.1.1本工艺规程规定了手工焊接工艺相关的焊接工具与材料、操作方 法和检验方法。 2适用范围 2.1.1.1本工艺规程适用于产品的手工焊接工艺的指导。 3适用人员 3.1.1.1本工艺规程适用于手工焊接专职工艺人员、手工焊接操作人员、 手工焊接检验人员。 4名词/术语 4.1.1.1手工焊接系统：指手工焊接操作所使用的焊接电烙铁或其它焊接 设备。 4.1.1.2焊接时间：从烙铁头接触焊料到离开焊料的时间，即焊料处于加 热过程中时间。 4.1.1.3拆焊：返工、返修或调试情况下，使用专用工具将两被焊件分离 的手工焊接工艺操作方法。 4.1.1.4主面：总设计图上定义的一个封装与互连结构（PCB）面（通常 为包含元器件功能最复杂或数量最多的那一面）。 4.1.1.5辅面：与主面相对的封装与互连结构（PCB）面。 4.1.1.6冷焊点：是指呈现很差的润湿性、外表灰暗、疏松的焊点。 4.1.1.7焊料受拢：焊料在焊接过程中发生移动而形成的应力纹。 4.1.1.8反润湿：熔化的焊料先覆盖表面然后退缩成一些形状不规则的焊 料堆，其间的空档处有薄薄的焊料膜覆盖，未暴露基底金属或表 面涂敷层。
5焊接工艺规范5.1焊接流程 检验 焊前准备 焊接设备 参数确认 施焊清洗转下道工序 手工清洗/设备 清洗 返工/返修 /报废 Y N 5.2焊接原理 5.2.1.1手工焊接中的锡焊的原理是通过加热的烙铁将固态焊锡丝加热 熔化，再借助于助焊剂的作用，使其流入被焊金属之间，待冷却 后形成牢固可靠的焊接点；锡焊是通过润湿、扩散和冶金结合这 三个物理、化学过程来完成的，被焊件未受任何损伤；图6-1是 放大1000倍的焊点剖面。 图6-1 焊点剖面 5.3手工焊接操作方法 5.3.1电烙铁的握法 5.3.1.1电烙铁的基本握法分为三种(图6-2)：

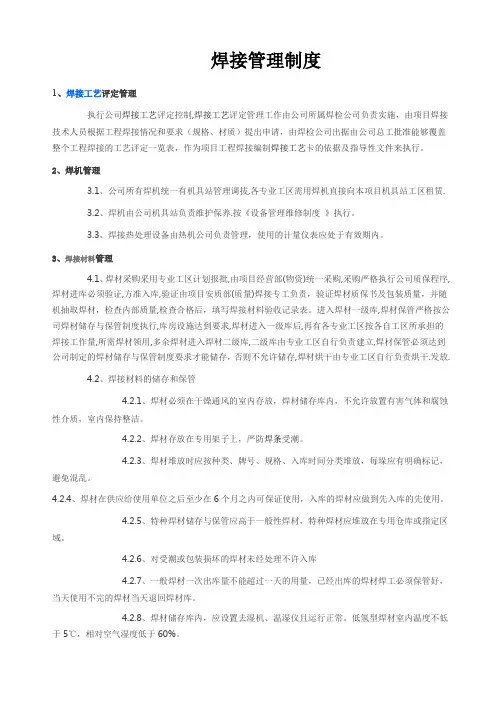

焊接管理制度1、评定管理 执行公司焊接工艺评定控制,焊接工艺评定管理工作由公司所属焊检公司负责实施，由项目焊接技术人员根据工程焊接情况和要求（规格、材质）提出申请，由焊检公司出据由公司总工批准能够覆盖整个工程焊接的工艺评定一览表，作为项目工程焊接编制焊接工艺卡的依据及指导性文件来执行。 2、焊机管理 、公司所有焊机统一有机具站管理调拔,各专业工区需用焊机直接向本项目机具站工区租赁. 、焊机由公司机具站负责维护保养.按《设备管理维修制度》执行。 、焊接热处理设备由热机公司负责管理，使用的计量仪表应处于有效期内。 3、管理 、焊材采购采用专业工区计划报批,由项目经营部(物资)统一采购,采购严格执行公司质保程序,焊材进库必须验证,方准入库,验证由项目安质部(质量)焊接专工负责，验证焊材质保书及包装质量，并随机抽取焊材，检查内部质量,检查合格后，填写焊接材料验收记录表。进入焊材一级库,焊材保管严格按公司焊材储存与保管制度执行,库房设施达到要求,焊材进入一级库后,再有各专业工区按各自工区所承担的焊接工作量,所需焊材领用,多余焊材进入焊材二级库,二级库由专业工区自行负责建立,焊材保管必须达到公司制定的焊材储存与保管制度要求才能储存，否则不允许储存,焊材烘干由专业工区自行负责烘干.发放. 、焊接材料的储存和保管 4.2.1、焊材必须在干燥通风的室内存放，焊材储存库内，不允许放置有害气体和腐蚀性介质，室内保持整洁。 4.2.2、焊材存放在专用架子上，严防受潮。 4.2.3、焊材堆放时应按种类、牌号、规格、入库时间分类堆放，每垛应有明确标记，避免混乱。 4.2.4、焊材在供应给使用单位之后至少在6个月之内可保证使用，入库的焊材应做到先入库的先使用。 4.2.5、特种焊材储存与保管应高于一般性焊材，特种焊材应堆放在专用仓库或指定区域。 4.2.6、对受潮或包装损坏的焊材未经处理不许入库
