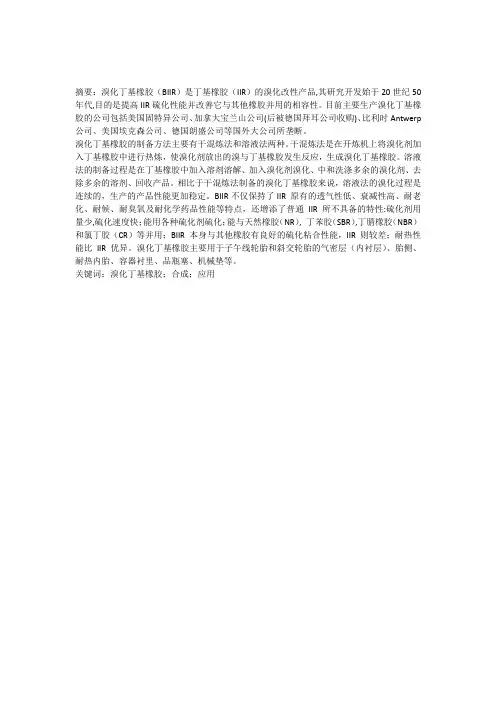

个人资料整理仅限学习使用溴化丁基橡胶的应用研究及市场分析 溴化丁基橡胶(BIIR>是IIR的改性产物，改性的目的是提高IIR的活性，改善其与不饱和橡胶的相容性，提高自粘性、互粘性及共交联能力，同时保持IIR的原有特性。IIR溴化后除增加了交联位置外，同时也增强了双键的反应性。这是由于C-Br键的键能较小，溴化丁基橡胶的硫化反应活性较高，所以其具有较快的硫化速度和较强的硫化适应性，而且与通用橡胶的共硫化性能较好。与普通丁基橡胶相比，溴化丁基橡胶增添了以下特性：(1>硫化速度快；(2>与天然橡胶、丁苯橡胶的相容性好；(3>与天然橡胶、丁苯橡胶的粘接性能提高；(4>可单独用氧化锌硫化(BIIR 是唯一可单用硫黄或者用氧化锌硫化的弹性体>，硫化方式多样化；(5>有较好的耐热性。 溴化丁基橡胶正是凭借如此多的优点，在多种应用领域内正逐步替代普通丁基橡胶，如子午线轮胎、斜交轮胎、胎侧、内胎、容器衬里、药品瓶塞和机器衬垫等工业产品。溴化丁基橡胶是制造无内胎轮胎和医药用制品不可替代的原材料。 1溴化丁基橡胶的生产方法 BIIR的制备方法有干混炼溴化法和溶液溴化法。干混炼溴化法是在开炼机上将N-溴代琥珀酰亚胺、二溴二甲基乙内酰脲或活性碳吸附溴(质量分数为0.312>与IIR进行热混炼而制得BIIR；溶液溴化法是将IIR溶解于氯化烃溶剂，再通入质量分数约为0.03的溴而制备，该过程是连续的，产品质量均匀稳定。BIIR中溴的质量分数最佳值为0.017-0.022。 2溴化丁基的应用研究 2.1工艺要求 溴化丁基橡胶分子链上存在双键，同时含有溴原子，因此可以采用多种方法进行硫化，应根据橡胶制品所要求的物理性能选择硫化体系。溴化丁基橡胶的混炼、压延和压出操作工艺与门尼粘度相同的普通丁基橡胶相似，但由于溴化丁基橡胶硫化速度较快，容易焦烧，所以应该注意下列情况： 1.炼胶温度。溴化丁基橡胶的混炼温度若超过130℃，有焦烧危险，并且温度过高，胶料容易破碎，导致胶料加工不良。 2.溴化丁基橡胶对模具具有腐蚀性，所以在模压时要加以防护，如使用高质量的模具，并用涂层保护，避免使用水基脱模剂以及保持高温状态，避免模具温度反复波动等。 2.2并用和共混体系 2.2.1IIR/BIIR 采用BIIR/IIR并用可以改善IIR的加工性能和物理性能，同时还可以缩短IIR的硫化时间，并用胶的界面粘合力较大，并且降低了胶料粘度，改善了加工性能。此外，在溴化丁基橡胶中加入普通丁基橡胶也是一种降低生产成本的重要途径。． 个人资料整理仅限学习使用 普通丁基橡胶与溴化丁基橡胶并用可以改善胶料自粘性，工艺性能良好；并用胶中随着溴化丁基橡胶用量的增加，硫化速度明显加快，并用胶的紫外吸光度与易氧化物两项指标会逐渐得到改
YF-ED-J3687 可按资料类型定义编号 丁基橡胶装置危险因素及防范措施实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
丁基橡胶装置危险因素及防范措 施实用版 提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。下载后可以对文件进行定制修改，请根据实际需要调整使用。 丁基橡胶生产同其他石油化工生产一样具 有易燃、易爆，毒害、腐蚀等特点。丁基橡 胶’生产所用的原料及辅助材料大都为易燃、 易爆晶，在生产过程中工艺操作条件苛刻，有 深冷、高压、负压、真空等工况。此外，有 毒、腐蚀性物质普遍存在于丁基橡胶生产过程 中。丁基橡胶装置生产的核心部位是制冷系 统、聚合系统和氯甲烷系统3个部分，因此上 述单元必然成为安全防范的重点。 制冷系统主要由乙烯压缩机和丙烯压缩机
及其辅助的润滑油、干气密封、驱动汽轮机等构成，聚合系统主要由聚合釜、脱气釜等构成，氯甲烷系统主要由氯甲烷压缩机、汽轮机及其他辅助的塔系等构成。 丙烯压缩机、氯甲烷压缩机系统的开停工，正常生产中危险因素及防范措施，除露点温度要求略高于乙烯压缩机系统外，其他相近或相同。所以，在对压缩机系统的危险因素分析时把乙烯压缩机作为代表进行分析。 聚合反应是在低温下进行的放热反应，对反应温度要求极为严格，反应速度极快。因此给聚合釜的运转周期提出了严格的要求。 基于上述特点，安全生产对丁基橡胶生产十分重要，特别是在装置开、停工及正常生产过程中，一定要正确辨别生产过程中有可能出
河南城建学院 丁基橡胶 专业：高分子材料与工程 学生姓名： 指导教师： 完成时间：2020年4月23日
摘要 0 1简介 0 国内外发展史 0 国内发展史 0 国外发展史 0 丁基橡胶的分子结构式 (1) 丁基橡胶的分类 (1) 丁基橡胶的优缺点 (2) 国内外生产厂家 (3) 2.主要特性及用途 (3) 主要特性 (3) 用途 (3) 3. 丁基橡胶的聚合机理、影响因素 (4) 丁基橡胶的聚合机理 (4) 影响聚合反应的主要因素 (5) 4.生产工艺、改性及装备 (6) 淤浆法工艺 (6) 溶液法工艺 (8) 丁基橡胶的改性 (8) 生产设备 (9) 5.国内外生产现状和研究进展 (10) 国内生产现状 (10) 国外生产现状 (10) 技术进展 (11) 6.存在问题 (12) 7.展望 (12) 参考文献 (13)
摘要 丁基橡胶具有优良的气密性、水密性以及优良的耐候性和耐化学腐蚀性，是内胎和无内胎轮胎密封内衬不可替代的胶种。本文介绍了丁基橡胶的国内外发展史、主要结构、分类、主要的性能、应用、国内外生产厂家、研究现状和进展以及对丁基橡胶的展望。 1简介 国内外发展史 国内发展史 兰州石化公司石化研究院从20世纪60年代初开始聚异丁烯的合成研究，1966—1983年期间，由原化工部和国家科委立项，进行了淤浆和溶液聚合工艺合成丁基橡胶的研究与工业化开发，在该院建成的以水-三氯化铝为引发剂体系。氯甲烷为溶剂的淤浆聚合工艺中试装置上，系统的开展了全流程工艺条件、设备、分析、控制等方面的研究，取得了良好的结果，为淤浆法丁基橡胶的工业化积累了经验。1983年后，北京化工大学继续从事有关聚异丁烯、丁基橡胶和卤化丁基橡胶的实验室研究工作。燕山石化公司从1983年开始筹建丁基橡胶工业生产装置。落实丁基橡胶工业生产技术来源以及聚合反应器是建设生产装置的关键，经过较长时间的工作，最终选择了引进意大利Pressindustria公司丁基橡胶和氯化丁基橡胶的生产技术和聚合反应器。1992年，原国家计委批准了燕山石化公司建设30kt/a丁基橡胶生产装置的项目建议书，并于1996年批复了项目的可行性研究报告。1996年，燕山石化公司与意大利Pressindustria公司签定了技术转让合同。燕山石化公司丁基橡胶工程于1997年破土动工，1999年建成投产。经过2年的试生产，2002年达到了设计生产能力。在试生产期间，该公司在有关单位的协助下，对Pressindustria公司丁基橡胶生产工艺技术做了重大改进。目前我国只有中国石化燕山石油化工公司合成橡胶厂1家生产企业，产量不能满足国内实际生产的需求，每年都要大量进口，开发利用前景广阔[1]。 国外发展史 1937年，美国标准油公司的研究人员首次发现异丁烯与少量异戊二烯共聚

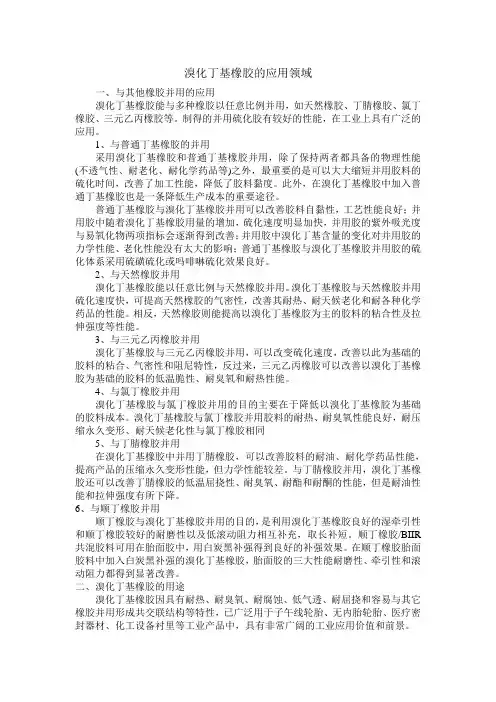

溴化丁基橡胶的应用领域 一、与其他橡胶并用的应用 溴化丁基橡胶能与多种橡胶以任意比例并用，如天然橡胶、丁腈橡胶、氯丁橡胶、三元乙丙橡胶等。制得的并用硫化胶有较好的性能，在工业上具有广泛的应用。 1、与普通丁基橡胶的并用 采用溴化丁基橡胶和普通丁基橡胶并用，除了保持两者都具备的物理性能(不透气性、耐老化、耐化学药品等)之外，最重要的是可以大大缩短并用胶料的硫化时间，改善了加工性能，降低了胶料黏度。此外，在溴化丁基橡胶中加入普通丁基橡胶也是一条降低生产成本的重要途径。 普通丁基橡胶与溴化丁基橡胶并用可以改善胶料自黏性，工艺性能良好；并用胶中随着溴化丁基橡胶用量的增加，硫化速度明显加快，并用胶的紫外吸光度与易氧化物两项指标会逐渐得到改善；并用胶中溴化丁基含量的变化对并用胶的力学性能、老化性能没有太大的影响；普通丁基橡胶与溴化丁基橡胶并用胶的硫化体系采用硫磺硫化或吗啡啉硫化效果良好。 2、与天然橡胶并用 溴化丁基橡胶能以任意比例与天然橡胶并用。溴化丁基橡胶与天然橡胶并用硫化速度快，可提高天然橡胶的气密性，改善其耐热、耐天候老化和耐各种化学药品的性能。相反，天然橡胶则能提高以溴化丁基橡胶为主的胶料的粘合性及拉伸强度等性能。 3、与三元乙丙橡胶并用 溴化丁基橡胶与三元乙丙橡胶并用，可以改变硫化速度，改善以此为基础的胶料的粘合、气密性和阻尼特性，反过来，三元乙丙橡胶可以改善以溴化丁基橡胶为基础的胶料的低温脆性、耐臭氧和耐热性能。 4、与氯丁橡胶并用 溴化丁基橡胶与氯丁橡胶并用的目的主要在于降低以溴化丁基橡胶为基础的胶料成本。溴化丁基橡胶与氯丁橡胶并用胶料的耐热、耐臭氧性能良好，耐压缩永久变形、耐天候老化性与氯丁橡胶相同 5、与丁腈橡胶并用 在溴化丁基橡胶中并用丁腈橡胶，可以改善胶料的耐油、耐化学药品性能，提高产品的压缩永久变形性能，但力学性能较差。与丁腈橡胶并用，溴化丁基橡胶还可以改善丁腈橡胶的低温屈挠性、耐臭氧、耐酯和耐酮的性能，但是耐油性能和拉伸强度有所下降。 6、与顺丁橡胶并用 顺丁橡胶与溴化丁基橡胶并用的目的，是利用溴化丁基橡胶良好的湿牵引性和顺丁橡胶较好的耐磨性以及低滚动阻力相互补充，取长补短。顺丁橡胶/BIIR 共混胶料可用在胎面胶中，用白炭黑补强得到良好的补强效果。在顺丁橡胶胎面胶料中加入白炭黑补强的溴化丁基橡胶，胎面胶的三大性能耐磨性、牵引性和滚动阻力都得到显著改善。 二、溴化丁基橡胶的用途 溴化丁基橡胶因具有耐热、耐臭氧、耐腐蚀、低气透、耐屈挠和容易与其它橡胶并用形成共交联结构等特性，已广泛用于子午线轮胎、无内胎轮胎、医疗密封器材、化工设备衬里等工业产品中，具有非常广阔的工业应用价值和前景。
溴化丁基橡胶在轮胎、医疗、军工、环保等方面应用 溴化丁基橡胶因具有耐热、耐臭氧、耐腐蚀、低气透、耐屈挠和容易与其他橡胶并用形成共交联结构等优良特性，广泛应用于各种橡胶制品，如轮胎、胶带、胶管、密封制品、减振制品、药用瓶塞、球胆、防腐衬里和胶质制品等。 一、轮胎 溴化丁基橡胶的主要应用领域在轮胎的气密层，其次是黑、白胎侧、内胎和胎面改性等。 （一）气密层 气密层是现代轮胎制品的一种重要部件，其重要功能有两种：一是作为空气阻挡层，阻挡并减少轮胎内的空气向胎外扩散，保持轮胎有适当的内压；二是作为轮胎内湿气阻挡层阻0挡并减少轮胎的湿气向轮胎各层间扩散。溴化丁基橡胶的极低透气性和透湿性，使其能同时令轮胎获得较高的气压和较低的胎体内压。 充气轮胎中应保持适当压力，这可称为充气压（ＩＰＲ），气压不足和充气不足，会严重损害轮胎的使用性能，如滚动阻力增高，随之耗油增加和排气增加等，轮胎耐久性降低，操作性能和行驶性能亦相应下降。 无内胎轮胎实际上是一种压力容器，其内壁即胎体由可透气的多层部件组成。充气后，在胎腔与大气之间存在压力差，从而在胎体各部件之间形成压力梯度，并形成轮胎胎体内压。这种内压通常在胎侧帘布层可以测到，此称为胎体内压（ＩＣＰ）。内压高，则会有损于轮胎各项性能，内压低，则对轮胎有益。其关键是气密层用橡胶材料的气透性能。 作为气密层，除气透性外，还必须具有良好的耐热性、耐臭氧性、耐屈挠疲劳性，以及胶料的自黏性和硫化粘接性等。因此，溴化丁基橡胶气密层的配合必须考虑多种性能的平衡及各种配合组分（包括溴化丁基橡胶品种在内）对诸多性能的影响。 １ 橡胶品种 橡胶品种对气密层性能有重要影响，新品种的开发，能进一步提高其性能。 目前，常用品种有：ＥｘｘｏｎＭｏｂｉｌ公司的ＢＩＩＲ２２２２、ＢＩＩＲ２２５５、星型接枝溴化丁基橡胶６２２２和６２５５，以及低分子量的ＭＤＢ２２００；Ｐｏｌｙｓａｒ公司的ＢＩＩＲ２０３０和ＢＩＩＲＸ２。 气密层对溴化丁基橡胶的要求是多方面的。除优良的使用性能外，还必须具有良好的工艺性能，特别是焦烧安全性，硫化特性和黏度参数之间的平衡。 一般来说，轮胎在硫化过程中要求较高的生胶强度和一般的胶料流动性时，宜采用高门尼黏度品种，如溴化丁基橡胶２２５５、６２５５和Ｘ２等。低门尼黏度品种则有利于加工成型，橡胶生热低，胶料焦烧安全期长，压延后收缩小，应力松弛快。主要品种有溴化丁基橡胶Ｐｏｌｙｓａｒ公司的２０３０、ＥｘｘｏｎＭｏｂｉｌ公司的２２２２和６２２２ 等。溴化丁基橡胶ＭＤＢ２２００门尼黏度更低，操作性能好，气透性更低。 溴化丁基橡胶ＭＤＢ２２００和２２２２与ＢＩＩＲ２２５５相比，前者松弛速度明显较快，而后者硫化胶拉伸强度较高。增塑剂含量低的ＢＩＩＲ２２２２和ＭＤＢ２２００的透气率较低。各种溴化丁基橡胶与通用橡胶的粘接力均较好。 （二）胎侧 子午胎的胎侧是在大变形、高屈挠、易生热等苛刻条件下工作的，其硫化胶
丁基橡胶胶黏剂涂料的研制与应 用 专业：化工学院化学工程与工艺专业 姓名：严风泉0909010308 指导教师：王虹 2012年5月1日
摘要：简述了丁基橡胶胶黏剂的制备、能及特点，胶黏剂的研究，国内丁基橡 胶胶黏剂的市场分析、发展展望。 关键词：丁基橡胶；胶黏剂；涂料；研究；发展展望 引言 丁基橡胶(IIR)是由异丁烯和少量异戊二烯共聚而成，是世界上第四大合成橡胶胶种，具有优良的气密性和良好的耐热、耐老化等特性，广泛应用于轮胎内胎、防水建材、减震材料等方面。目前，美国埃克森美孚和德国朗盛公司的IIR 生产技术和产品开发能力在世界上处于领先地位，我国燕山石化公司引进意大利PI公司技术，建成我国唯一一套30 kt/a IlR装置，随后扩能至45 kt/a，并实现聚合釜国产化。 1.丁基橡胶胶黏剂 丁基橡胶胶黏剂与多数橡胶型胶黏剂类似，可分为溶剂型及乳胶两种，溶剂型丁基橡胶胶黏剂由丁基橡胶与各种配合剂经混炼后溶于溶剂中制得。丁基橡胶乳胶胶黏剂则是用含有阴离子乳化剂的丁基橡胶水分散体系配合以其他助剂混合制得。丁基橡胶胶黏剂的各种配合剂与其他橡胶性胶黏剂的配合剂基本相同。 2.丁基橡胶胶黏剂涂料的制备 A组分 丁基橡胶100 对苯醌二肟 4 硬脂酸 3 硫磺 1.5 氧化锌 5 溶剂汽油570 松香酯40.91% 异丙醇7.4 B组分 丁基橡胶100 氧化铅8 硬脂酸 3 硫黄 1.5 氧化锌 5 溶剂汽油715 半补强炉黑80 91%异丙醇7.0 丁基橡胶胶黏剂的各种配合剂 (1)硫化体系。 (2)增黏剂。丁基橡胶具有很好的流变性，可以运用于各种树脂来调节胶黏剂的黏度及固化后的内聚强度。常用的增黏树脂如萜烯树脂、萜烯酚醛树脂、酚醛树脂、改性松香树脂及酯类。用作压敏胶时，增黏树脂与增塑剂并用，常用的增塑剂有聚丁烯、聚丙烯、石蜡油、凡士林及长链的苯二甲酸酯，如邻苯二甲酸十三烷酯等。 (3)补强填料。丁基橡胶补强填料都是橡胶胶黏剂通用的。可以根据具体应用要求而选择，但是丁基橡胶具有结晶性，与天然橡胶、氯丁橡胶相似，本身具有较好的拉伸强度，因而加补强剂补强效果并不显著。仅对撕裂强度、延伸强度和耐磨性、降低成本等有一定效果。常用的补强填料如嵌缝堵缝胶用白炭黑，抗
丁基胶内胎说明手册 内胎俗称里胎。指用于保持轮胎内压、带有轮胎气门嘴的圆环形弹性管。气门嘴用以充气并使空气在内胎内保持一定压力。内胎应具有良好的气密性、耐热性、弹性、耐老化性及较小的永久变形。一般用丁基橡胶制造。内胎是充气减振用承气容器，使用于卡汽车、摩托车、自行车、人力车轮胎内腔的辅助承气压容器。 丁基胶内胎产品：指用丁基橡胶,丁基再生橡胶为主要原材料，加入三元乙丙橡胶及填充剂、助剂、防老化剂等辅料，按一定比例配方，经混炼、密炼、出型、硫化定型后加工成各种型号的车用内胎产品. 丁基胶内胎所属行业：化工橡胶制品、轮胎行业. 适用市场：丁基胶内胎按规格型号及所配套使用轮胎规格,可分为载重汽车用内胎,轻卡汽车用内胎，工程车辆用内胎、摩托车用内胎、自行车用内胎及人力车用内胎。 丁基胶内胎的主要性能：丁基胶内胎胶体自闭性能较好，具有高气密性。内胎在装载后气压在8MPA以上，高气密性胎体减少气体自然渗漏,比天然胶内胎在使用中充气频率降低，在行驶中也更节油。丁基胶内胎高耐温性比天然胶内胎更优越，汽车在长期高速运转时,轮胎内腔温度很高，使内胎橡胶快速自硫化，影响使用寿命.丁基胶内胎更耐老化，使用时间更长。 世界各地内胎丁基化情况
地区丁基化情况 美洲100% 日本100% 南朝鲜95% 台湾90% 欧洲90% 中国30% 丁基内胎的特点 ※丁基化是全球内胎发展的趋势； ※丁基内胎具有优良的空气保有性，其空气保有率为天然胶的十多倍； ※使用丁基胶内胎可提高外胎的胎冠寿命，降低滚动阴力； ※丁基内胎的抗撕裂性和耐热性，耐全天侯性及自氧性，抗环境不利性能极佳； ※丁基内胎的识别方法：蓝线； ※丁基橡胶产品可有效吸收振动能量，将笔从高空落下，若笔不弹起为丁基内胎，弹起 为仿制品。 消费者选用安基丁基内胎 的四大理由外胎厂家配套选用安基丁基内胎 的六大理由 ※更长的外胎/内胎寿命※提高产品的质量
溴化丁基橡胶中溴含量的测定： 一般工业级成品溴化丁基橡胶的溴含量大约为1.9％～2.1％，本文通过两种 方法测定溴含量。 (1)氧燃烧瓶—-Ag量法测定 分析试剂 氧气；氢氧化钠标准溶液，l mol/L；酚酞试剂；硝酸银标准溶液，O.01 mol/L； 碳酸氢钠饱和溶液；铬酸钾，50g/L：硫酸溶液1 mol/L。 分析原理 溴化丁基橡胶中的溴含量测定：燃烧溴化丁基橡胶使其中的溴原子转变成溴离子并溶于水， 然后以铬酸钾(K 2CrO 4 )为指示剂，用硝酸银(AgN0 3 )标准溶液滴定。由于溴化银(AgBr)的溶解 度小于铬酸银(Ag 2Cr0 4 )的溶解度，当加入AgN0 3 溶液时，先析出AgBr沉淀，化学计量点后稍 过量的Ag+与Cr0 42-。生成砖红色的Ag 2 Cr0 4 沉淀指示终点。滴定需要在中性或弱碱性溶液中进 行，最佳PH范围为7~9。 Ag++Br-=AgBr↓ (黄色沉淀) 2Ag++Cr0 42-=Ag 2 Cr0 4 ↓ (砖红色) 分析步骤 用精密电子天平称取溴化丁基橡胶样品60 mg左右，用剪好的方形定量滤纸包起来固定于燃烧瓶塞上的铂丝上，在燃烧瓶中加入20 mL l mol／L氢氧化钠溶液，通氧约半分钟置换空气，点燃滤纸的引燃部分迅速插入瓶中按紧，待样品充分燃烧后，使瓶中空气完全被氢氧化钠溶液吸收。用酚酞作指示剂，用1 mol/L的硫酸溶液调至无色，再加入饱和碳酸钠溶液调至弱碱性，溶液微红，加10滴50g/L的铬酸钾指示剂，用O.01 mol/L的硝酸银溶液滴定至黄色转至砖红色为反应终点。 溴化丁基橡胶溴含量的计算方法 由上面的步骤可以计算出样品的溴含量x(％)，具体计算公式如下 X =[C(V 2-V 1 )*79.9/M]*100% 在上边公式中： V 2 -滴定样品时硝酸银标准溶液的用量,mL； V 1 -滴定空白时硝酸银标准溶液的用量,mL； C-硝酸银标准溶液浓度； m-溴化丁基橡胶质量（g）； (2) 本实验中采用瑞士Bruker公司AC．80MHZ傅立叶变换核磁共振仪，氘代氯仿溶解，TMS为内标，室温测定。 溴化丁基橡胶不饱和度测定： （1）卤化法测定不饱和度 卤化法是化学法的一种，操作简便，用得最广。下面对溴化碘测聚合物 的不饱和度做一简单介绍。 ①分析试剂 需测的橡胶样品，1 2，Br 2 ，KI，CCl 4 ，Na 2 S 2 3 ，淀粉溶液 ②分析原理 溴化碘与双键反应的方程式及分析过程中的反应式如下～CH=CH～+IBr→～CHI-CHBr～ IBr+KI → I 2 +KBr I 2+ 2Na 2 S 2 3 →2NaI+ Na 2 S 4 6 ③测定方法
国内外丁基橡胶生产现状 和市场前景 编制：李红娟 青岛伊科思技术工程有限公司技术部
目录 1 前言 (33) 2 世界丁基橡胶生产现状及市场前景 (33) 2.1 生产现状 (33) 2.2 消费现状及市场前景 (44) 3 我国丁基橡胶生产现状及市场前景 (66) 3.1 生产现状 (66) 3.2 生产工艺 (66) 3.3 进出口情况 (88) 3.4 消费现状及市场前景 (99) 3.4.1 轮胎 (1010) 3.4.2 医用瓶塞 (1111) 3.4.3 其他方面 (1111) 3.5 市场价格 (1111) 4 存在的问题 (1212)
国内外丁基橡胶生产现状 和市场前景 1 前言 丁基橡胶（简称IIR）是世界上第四大合成橡胶（SR）胶种，是异丁烯和异戊二烯在Friedel-Craft催化剂作用下进行阳离子聚合反应的产物，外观为白色或淡黄色晶体，无臭无味，玻璃化温度很低，不溶于乙醇和丙酮。由于丁基橡胶具有优良的气密性和良好的耐热、耐老化、耐酸碱、耐臭氧、耐溶剂、电绝缘、减震及低吸水等性能，使得其广泛应用于内胎、水胎、硫化胶囊、气密层、胎侧、电线电缆、防水建材、减震材料、药用瓶塞、食品（口香糖基料）、橡胶水坝、防毒用具、粘合剂、内胎气门芯、防腐蚀制品、码头船护旋、桥梁支承垫以及耐热运输带等方面。 丁基橡胶的生产始于20世纪40年代，1943年Exxon公司在美国Baton Rouge工厂实现了丁基橡胶的工业化生产。1944年，加拿大Polysar公司采用美国技术在Sarnia建成丁基橡胶生产装置。1959年后，法国、英国、日本也开始生产丁基橡胶。1991年，Bayer公司购买Polysar全部合成橡胶业务，Exxon公司也收购了在法国的丁基橡胶生产装置，从此世界丁基橡胶的生产基本上被Exxon和Bayer两大公司所垄断。1982年，前苏联在陶里亚蒂建成世界唯一的溶液聚合法丁基橡胶生产装置，所用聚合反应器由苏联合成橡胶研究院和意大利PI公司合作开发。 卤化丁基橡胶（HIIR）可分为氯化丁基橡胶（CIIR）和溴化丁基橡胶（BIIR）两大类，是丁基橡胶在脂肪烃溶剂中与氯或溴进行反应的产物，其工业化生产始于20世纪50年代末，1960年Exxon公司在Baton Rouge工厂开始生产氯化丁基橡胶，Polysar公司于1971开始生产溴化丁基橡胶。 目前，世界上只有美国、德国、俄罗斯和意大利4个国家拥有丁基橡胶生产技术，在国际市场上，Exxon公司和Bayer公司的丁基橡胶产品处于垄断地位，生产能力约占世界总生产能力的80%，此外，这两大公司在新产品和新技术的开发方面也处于世界领先地位。目前，我国只有中国石化燕山石油化工公司合成橡胶厂1家生产企业，产量不能满足国内实际生产的需求，每年都要大量进口，开发利用前景广阔。 2 世界丁基橡胶生产现状及市场前景 2.1 生产现状 目前，美国Exxon公司和德国Bayer公司的丁基橡胶生产技术和新产品开发能力在世
前言 卤化丁基橡胶的研究与开发始于20世纪50年代以后，目的是提高丁基橡胶硫化性能并改进它与其他橡胶并用的相容性能。1953年，Morrisay开发出丁基橡胶溴化的方法。1954年美国Goodrich Chemical公司以工业规模生产出溴化丁基橡胶Hycar2204。但早期生产的溴化丁基橡胶因溴化工艺不够成熟，产品质量不高，于1969年停产。1965年以后，Polysar公司成功地开发了一种连续法制造溴化丁基橡胶工艺，并与1971年以工业化产品投放市场。其后其子公司在比利时的Antwerp 建立装置，与1980年开始生产溴化丁基橡胶。1980年，Exxon Chemical 公司引进Polysar 技术，在英国Fawley建厂，生产溴化丁基橡胶。1965年后，原苏联以干法生产溴化丁基橡胶。 溴化丁基橡胶是卤化丁基橡胶一类重要品种，是丁基橡胶经溴化取代反应制得的弹性体，目前它在轮胎、橡胶工业制品和其他橡胶制品等领域中的应用十分广泛。 溴化丁基橡胶(BIIR)是含有活性溴的异丁烯-异戊二烯共聚物弹性体。由于溴化丁基橡胶拥有丁基橡胶基本饱和的主链，所以其具有丁基聚合物的多种性能特性，如较高的物理强度、较好的减振性能、低渗透性、耐老化以及耐天候老化。 卤化丁基橡胶气密层的发明和使用在许多方面成就了现代子午线轮胎。在轮胎气密层胶料中使用这类聚合物可以改善保压性能，提高气密层与胎体间的粘合性能以及轮胎的耐久性。 由于溴化丁基聚合物主链高度饱和，所以，其硫化机理要比天然橡胶或聚丁二烯橡胶等通用弹性体复杂得多。卤化异戊二烯链节的立体化学结构以及常用促进剂的碱性在硫化过程中都起着重要的作用。所以了解溴化丁基弹性体和溴化丁基弹性体配合的化学机理具有重要意义。溴化丁基橡胶如果配合得当，在轮胎气密层以外的其他领域也会具有极好的使用性能，如用于轮胎胎侧、汽车发动机减振垫、特种胶带覆盖胶以及医药领域。 溴化丁基橡胶(BIIR)是含有活性溴的异丁烯-异戊二烯共聚物弹性体。由于溴化丁基橡胶拥有丁基橡胶基本饱和的主链，所以其具有丁基聚合物的多种性能特性，如较高的物理强度、较好的减振性能、低渗透性、耐老化以及耐天候老化。 溴化丁基橡胶相对于丁基橡胶而言，由于卤素的含性较高，所以具有较宽的硫化特性。溴化丁基橡胶的结构类似于氯化丁基橡胶，与氯化丁基橡胶一样，相对于丁基橡胶，由于卤素的活性较高，所以其也具有较宽的硫化特性。卤化丁基橡胶与不饱和通用弹性体如天然橡胶(NR)、聚丁二烯橡胶(BR)和丁苯橡胶(SBR)具有较好的共硫化性能，同时又保持了基本饱和的主链结构所拥有的其他性能。 与氯化丁基橡胶相比，由于溴化丁基橡胶中碳-溴键的键能比氯化丁基橡胶中碳-氯键的键能低，所以溴化丁基橡胶的交联活性要高得多，从而使溴化丁基橡胶胶料具有较快的硫化速度，可以使用多种硫化体系硫化。因此，溴化丁基橡胶与通用弹性体的共硫化匹配性要比氯化丁基橡胶的好。EXXON?星形支化溴化丁基橡胶是含有支化剂的异丁烯与异戊二烯的溴化共聚物，具有独特的分子量分布，包含部分高分子量的星形支化分子，胶料的加工性能优于普通溴化丁基橡胶。 一、溴化丁基聚合物
丁基橡胶 丁基橡胶是合成橡胶的一种，由异丁烯和少量异戊二烯合成。制成品不易漏气，一般用来制造汽车、飞机轮子的内胎。 丁基橡胶是异丁烯和异戊二烯的共聚物，它在1943年投入工业生产。 丁基橡胶英文：butyl rubber 丁基橡胶的最大优点： 气密性好。它还能耐热、耐臭氧、耐老化、耐化学药品，并有吸震、电绝缘性能。 缺点： 硫化慢，加工性能较差。 主要用途： 制作各种轮胎的内胎、无内胎轮胎的气密层、各种密封垫圈，在化学工业中作盛放腐蚀性液体容器的衬里、管道和输送带，农业上用作防水材料。 2005年，我国丁基橡胶消费量近15万吨，国产丁基橡胶不足3万吨，80%依靠进口，从1999年至2004年，进口量年均增长率达26.9%。由于，国际石油市场价格不断上升，丁基橡胶价格也不断攀升。近几年来丁基橡胶的价格由15000元/T左右，上升呈现在的32000元/T以上。而丁基橡胶制品的价格虽然有所上升，但整体算价格上升幅度不超过30％，远远赶不上丁基橡胶价格成倍的上升。所以很多使用丁基橡胶的企业把目光转向了丁基橡胶的最佳替代产品――丁基再生橡胶。 丁基再生橡胶除了类似原聚合物的性能之外，还具有某些特殊的配合优点，如改善尺寸稳定性，升热性较低，减少焦烧。气密性同原丁基橡胶一样，比其它合成橡胶更好地保留原生胶的各种性能，所以丁基再生胶的经营良好，是制造轮胎内胎最佳选择材料。丁基橡胶中含有少量的异戊二烯，故其不饱和度较低，其硫化胶耐老化性能非常优良，这说明其很耐氧化，经试验也证明，废硫化丁基橡胶再生时，氧起的作用很小，所以再生脱硫比天然橡胶困难。 目前国内丁基再生胶的生产工艺有六七种之多，主要有蒸煮法、炒制法、挤出法、微波法、辐射法、高温连续催化法、化学机械法等，但无论采用何种方法，目的是采用最经济、最科学的方法把废丁基橡胶由网状结构变成线型结构。 随着我国轮胎工业快速发展，丁基橡胶消费量快速上升，特别是子午线轮胎的快速发展，加上国家《医用瓶塞丁基化》标准出台，国家提出轮胎内胎丁基化，国内外市场对丁基橡胶的强劲需求，促进了丁基再生胶的发展。但由于国内丁基再生胶的生产原料紧缺，废丁基内胎由前年的2000元/T多，上涨到目前的6100元/T左右，废胶囊由800元/T左右上升到目前3800元/T左右，医用瓶塞由1000元/T左右上升至目前2000元/T左右。丁基再生胶价格虽有上升，但赶不上废丁基胶涨价幅度。所以造成很多丁基再生胶厂家由高利变成微利或无利可图。分析其原因主要是生产工艺方法落后，生产的丁基再生胶物性指标过于低下，只能低价卖，但生产厂家无利可图，而且浪费了大量的宝贵资源。 传统的脱硫方法目前在国内比较盛行，大多厂家选用的是动态罐脱硫、或者火烧炒罐脱硫，上述两种方法的缺点是：动态脱硫，只是提供了高温高压的脱硫条件，脱硫时间长，还需要加入价格昂贵的软化助剂，关键的是不能对脱硫原料进行摩擦挤压。所以会造成原料表面焦化、碳化，而原料的内部不能脱透，造成产品表面有没有解聚的颗粒存在，影响了产品质量。火烧炒罐由于不能准确控制温度，碳化和焦化现
注射用溴化丁基橡胶塞包材相容性研究 李云峰 常山凯捷健生物药物研发（河北）有限公司 摘要：以河北橡一医药科技股份有限公司生产的注射用溴化丁基橡胶塞为研究对象，采用HPLC法对其中的可提取硫和抗氧剂BHT含量进行检测，并对以肝素钠注射液为提取液的胶塞进行研究。实验表明河北橡一医药科技股份有限公司生产的三个批号的胶塞通过适宜溶剂浸提，可获得可提取硫及抗氧剂BHT。在以肝素钠注射液为提取液的供试品中，无可提取硫及BHT浸出。 关键词：注射用溴化丁基橡胶塞；可提取硫；BHT；高效液相色谱法 0 引言 药品包装应适用于药品预期的临床用途[1]，相容性是其必须具备的特性之一。相容性研究是为考察药品包装材料与药品之间是否发生严重的相互作用，并导致药品有效性和稳定性发生改变，或者产生安全性风险而进行的一系列试验，包括包装材料对药品的影响，及药品对包装材料的影响[2，3]。 由于注射用溴化丁基橡胶塞直接与药液接触，注射用溴化丁基橡胶塞中在硫化过程中用到了硫，还使用了一些添加剂如抗氧剂BHT （2,6-二叔丁基对甲酚）来增强其性能，笔者通过提取试验对上述目标化合物进行了研究。 1实验部分 1.1材料与试剂 注射液用溴化丁基橡胶塞：河北橡一医药科技股份有限公司；批号：,,；肝素钠注射液（规格：5ml：5000单位)）：本公司自产，批号：140401；肝素钠注射液（规格：5ml：25000单位)）：本公司自产，批号：140402。 丙酮、2,6-二叔丁基对甲酚（BHT）、升华硫、三氯甲烷、无水乙醇。 甲醇、乙腈均为色谱纯。 1.2仪器 戴安U3000高效液相色谱仪；梅特勒FE20 型酸度计；梅特勒XS105型电子天平；西安安泰MCR-3型微波化学反应器。
丁基橡胶配方设计 丁基橡胶简介： 丁基橡胶是合成橡胶的一种，由异丁烯和少量异戊二烯合成。制成品不易漏气，一般用来制造汽车、飞机轮子的内胎。丁基橡胶是异丁烯和异戊二烯的共聚物，它在1943年投入工业生产。具有良好的化学稳定性和热稳定性，最突出的是气密性和水密性。它对空气的透过率仅为天然橡胶的1/7，丁苯橡胶的1/5，而对蒸汽的透过率则为天然橡胶的1/200，丁苯橡胶的1/140。因此主要用于制造各种内胎、蒸汽管、水胎、水坝底层以及垫圈等各种橡胶制品。 丁基橡胶的最大优点：气密性好。它还能耐热、耐臭氧、耐老化、耐化学药品，并有吸震、电绝缘性能。缺点：硫化慢，加工性能较差。目前国内丁基再生胶的生产工艺有六七种之多，主要有蒸煮法、炒制法、挤出法、微波法、辐射法、高温连续催化法、化学机械法等，但无论采用何种方法，目的是采用最经济、最科学的方法把废丁基橡胶由网状结构变成线型结构。 生产方法: 淤浆法：淤浆法是以氯甲烷为稀释剂，以H2O-AlCl3为引发体系，在低温(-100℃左右)下将异丁烯与少量异戊二烯通过阳离子聚合制得的。 溶液法：传统的淤浆法合成丁基橡胶生产工艺技术成熟，但由于聚合反应温度低，制冷设备庞大，聚合釜连续运转周期短，能耗高(1kg胶能量消耗约35～55MJ)。为了能提高反应温度，对用溶液法合成丁基橡胶进行了大量的研究。 配方设计： 丁基橡胶因其聚合物所具有的独特性能,所以被广泛用于制造内胎、防振橡胶、工业胶板、医用橡胶等许多方面。本文主要就配合剂对丁基橡胶物性的影响进行叙述。 炭黑： 炭墨对普通丁基橡胶物性的影响与对卤化丁基橡胶基本相同。各种炭黑对物性的影响如下: (1)SAF(超耐磨炉黑)、ISAF(中超耐磨炉黑)、HAF(高耐磨炉黑)、MPC(可混槽黑)等粒径小的炭黑,其硫化胶的拉伸强度和撕裂强度较大; (2)FT(细粒子热裂炭黑)、MT(中粒子热裂炭黑)等粒径较大的炭黑,其硫化胶的伸长率
2013 年第 42 卷第 5 期 合成材料老化与应用 57 欋欋氠 欋欋氠 欋欋欋欋欋欋氠 信息与动态 溴化丁基橡胶应用及市场分析 溴化丁基橡 胶 ( B II Ｒ) 是 丁 基 橡 胶 ( II Ｒ) 在 一 定的条件下经溴化得到的溴代 产 物。溴 代 反 应 主 要发生在 II Ｒ 中少量的双键 碳或紧邻双键的甲基 碳 上，使 得 B II Ｒ 中 溴 的 含 量 较 低，在 0. 8 % ～ 2. 5 % 之间。由于 II Ｒ 主 链 没 有 改 变，被 溴 化 的 氢 原子数有限，因而 B II Ｒ 依然 具 有 II Ｒ 的 高 阻 隔 性、 高耐老化性、高耐 热 性、高阻尼性及较好 的 吸 声 性 能等优点。同时具有多方面 II Ｒ 所没有 的 特 点，被 广泛应用 于 各 个 领 域，其加工应用正在 受 到 各 方 面的重视。 1 B II Ｒ 的基本性能与国内外生产情况 B II Ｒ 是 II Ｒ 的一种重要改性产品，它 既 保 留 了 普通 II Ｒ 分子结构中的双键，保 持 了 II Ｒ 的 原 有 特 性，同 时 在 II Ｒ 分子结构中接上了溴原子，提 高 了 II Ｒ 的反应活性，改善了 自 粘 性、互 粘 性 和 II Ｒ 与 不 饱和橡胶的 相 容 性、共 硫 化 性。II Ｒ 溴 化 后 除 了 增 加交联活性点外，同时也增强了双键的反应性，B II Ｒ 与 II Ｒ 的性能比较见表 1。 表 1 B II Ｒ 与 II Ｒ 的性能比较 橡胶 II Ｒ B II Ｒ 不同点 硫化速度 慢、自粘性和互粘性差，加 工 性能较差，相容性差 硫化速度快，加工性能好，与天然橡胶、丁苯橡胶的相容性能好; 改善 了与其它橡胶的粘接性; 可单独用氧化锌硫化，硫化体等多样化 共同点 阻隔性能、耐老化性能、抗臭氧性能、耐酸碱和耐极性溶剂、耐水性等良好 由于 C － Br 键的键能较小，B II Ｒ 的硫化反应活 性较高，因而 B II Ｒ 具有较快的硫化速度和较强的硫 化适应性，而且与通用橡胶的共硫化性能较好。与 II Ｒ 相比，B II Ｒ 除 保 持 了 II Ｒ 的 气 密 性、高 减 震 性、 耐老化性、耐候性、耐臭氧化及耐化学腐蚀性等，还 具有 II Ｒ 所不具备的以下特性: ( 1 ) 反应活性高，硫 化速度快; ( 2 ) 耐 热 性 好，可 单独用氧化锌硫化，交 联效率高，制品的压缩永久变形小; ( 3) 具有共硫化 性，容易与其它橡胶共混。 B II Ｒ 的研发始于 20 世纪 50 年代，目 的 是 提 高 II Ｒ 硫化性能并改善其与其它橡胶的共硫化性。1953 年， M o rr i s e y 开发出 II Ｒ 溴化的方法。美国固特异公 司于 1954 年用本体间歇法工艺开发出 B II Ｒ 产品( 产 品牌号为 Hycar2202) ，但是 1969 年该装置由于生产 过程困难且复杂而停产。1965 年，加拿大宝兰山公 司成功开发出一种连续溶液法 B II Ｒ 生产工艺，并于 1971 年在其 S a r n i a 厂实现工业化生产，1980 年又在 比利时 Antwerp 建设了生产装置，开始工业化生产。 1980 年，埃 克 森 公 司引进宝兰山公司技术，在 美 国 F a w l e y 建设了 B II Ｒ 工业化生产装置，此后又在美国 的 II Ｒ 装置上增加了 B II Ｒ 生产。1985 年，埃克森公 司与 JS Ｒ 公司合作在日本 K a s h i m a 建立了 B II Ｒ 生产 装置，基础胶由 K a w a s a k i 工厂提供。俄罗斯从 1960 年采用淤浆法生产技术开发 II Ｒ，1962 年在阿塞拜疆 建设了一套 3000t / a 的中试装置，1966 年在苏姆特盖 建设一套 1. 5 万 t / a 的 II Ｒ 生产装置，II Ｒ 生产技术实 现了工业化。研发的淤浆法 II Ｒ 生产技术，从 20 世纪 60 年代开始工业化生产，该项目分两期实施，其中一期 工程建设规模为 6 万 t / a 、二期工程建设规模为 4 万 t / a ，N i z h n e k a m s k n e f t e k h i m 公 司 的 II Ｒ 在 N i z h n e k a m s k 和 T og l i a tt i 两个基地生产。1973 年其在 N i z h n e d a m s k 建设一套 6 万 t / a II Ｒ 生产装置，目前产能已扩大到 10 万 t / a ，随后又开发了 C II Ｒ 和 B II Ｒ 生产技术，并于 2004 年建设一套 3 万 t / a 卤化丁基橡胶生产装置。 我国卤化丁基橡胶的研发工作起步较晚，目前 北京燕山石化公司正在开展 B II Ｒ 的中试研究工作， 该公司合成橡胶二厂现有一套 4. 5 万 t / a II Ｒ 装置， 2010 年新建成一套 3 万 t / a B II Ｒ 生产装置，生产了 266t 产品，现在正在建设 9 万 t / a II Ｒ 生产装置以及 6 万 t / a 的 B II Ｒ 生产装置。 目前，世界上 B II Ｒ 的生产基本上由美国埃克森 公司、德国朗 盛 公 司等国外垄断公司撑控，其 产 量 约占全球的 80% 。而 国 内 生 产 B II Ｒ 的 企 业 极 少， 所用的 B II Ｒ 基本上依赖进口。 2 B II Ｒ 的应用及市场发展情况 II Ｒ 的缺点之一是难于与其它橡胶并用，而 B I - I Ｒ 则通过烯丙基上引入溴而具有了极性基，同时它 又能采用多种 硫 化 体 系，所 以 不 仅 能 与 II Ｒ 及 三 元
编订：__________________ 审核：__________________ 单位：__________________ 丁基橡胶装置简介和重点 部位及设备 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5622-57 丁基橡胶装置简介和重点部位及设 备 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行 具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或 活动达到预期的水平。下载后就可自由编辑。 (一)装置发展及类型 1．装置发展 丁基橡胶在1940年6月问世，1943年投产，是美国的Exxon公司。在世界丁基橡胶生产行业中，Exxon、Bayer公司的丁基橡胶生产技术成熟可靠、水平较高，但从不转让技术，企图长期垄断丁基橡胶生产技术和市场。Exxon公司联合Bayer公司成立了子公司与北京燕化公司进行合作谈判，由于条件苛刻、技术费用很高，因而未有结果。 意大利的Pressindustria公司(以下简称n公司)从1971年开始对丁基橡胶理论开始研究1973年为Exxon公司提供搅拌器，1975年开始与前苏联合作进行新型丁基橡胶聚合反应器的研究，1976年取得成功。
丁基橡胶的生产工艺设计 B 线项目报告 丁基橡胶的生产工艺设计 班级： 姓名： 学号： 指导老师： 目录 引言....................................................................................................................... . (3) 摘要....................................................................................................................... . (4) 一、丁基橡胶的简介 (5) 二、丁基橡胶的发展史 (5) （1）世界史 (5) (2)中国史 (6)
三、丁基橡胶的生产状况 (6) （1）生产能力 (6) （2）国内生产主要牌号及质量指标 (7) 四、丁基橡胶的结构和特性 (8) 1、结构 (8) 2、特性 (8) 五、丁基橡胶的生产 (9) 1、生产工艺 (9) 2、反应机理 (9) 3、主要原料 (9)
4、工艺条件 (9) 5、主要生产技术特点 (10) 6、生产流程 (10) 7、反应影响因素 (12) 六、丁基橡胶的用途 (13) 七、生产安全问题 (14) 八、溴化丁基橡胶加工研究进展 (14) 九、我国丁基橡胶生产存在问题及建议 (15) 1、存在问题 (15) 2、为了使中国丁基橡胶工业快速健康发展，建议： (16)
参考文献....................................................................................................................... 17 引言 本设计主要对丁基橡胶的发展史，生产状况，生产工艺，以及用途和新发展做了简要的介绍，其中详细介绍了丁基橡胶的生产工艺，对丁基橡胶的淤浆法做了介绍，由于编写时间比较仓促，难免出现出错，恳请大家提出批评。 摘要异丁烯与少量异戊二烯共聚而成的一种合成橡胶，简称IIR。具有良好的化学稳定性和热稳定性,最突出的是气密性和水密性。它对空气的透过率仅为天然橡胶的1/7，丁苯橡胶的1/5，而对蒸汽的透过率则为天然橡胶的1/200，丁苯橡胶的1/140。因此主要用于制造各种内胎、蒸汽管、水胎、水坝底层以及垫圈等各种橡胶制品。 关键词：丁基橡胶异丁烯异戊二烯乙烯丙烯复迭制冷 一、丁基橡胶的简介 异丁烯与少量异戊二烯共聚而成的一种合成橡胶，简称IIR。具有良好的化学稳定性和热稳定性,最突出的是气密性和水密性。它对空气的透过率仅为天然橡胶的1/7，丁苯橡胶的1/5，而对蒸汽的透过率则为天然橡胶的1/200，丁苯橡胶的1/140。因此主要用于制造各种内胎、蒸汽管、水胎、水坝底层以及垫圈等各种橡胶制品 丁基橡胶是合成橡胶的一种，由异丁烯和少量异戊二烯合成。制成品不易漏气，一般用来制造汽车、飞机轮子的内胎。丁基橡胶是异丁烯
