风淋室使用说明书
简介： 感谢您购买本公司更衣风淋室，更衣风淋室是防止污染空气进入洁净区的装置.其原理是利用高速洁净气流吹除进入洁净室人员更衣过程中衣物表面附着的灰尘颗粒。同时，由于洁净室的两扇门是不同时开启的，可以兼起气闸作用，控制外部污染空气进入洁净区。本设备广泛应用于半导体元器件生产工厂、生物实验室、制药厂、食品加工业、电子厂等等一切需要空气净化的场所。 此手册向您介绍更衣风淋室的结构及使用事项。 正视图側视图 风淋各部分名称 1. 顶盖 9. 脚踏板 17. 手动 2. 电路控制板 10. 底盘 18. 照明 3. 正压箱 11. 光电开关 19. 时间显示器 4.高效过滤器 12. 左企身 20. 闭门器 5. 右企身 13. 风嘴 6. 不锈钢门 14.风嘴板 7. 风机 15. 灯盖板 8. 初效过滤器 16. 急停开关
正视图側视 图 技术指标： ［注］：以上仅为部分技术参数。
一操作事项： 准备工作： ●进入风淋室 ●检查急停是否正常（急停按钮上方的指示灯亮时为非正常状态，此 时应点动急停按钮，直至指示灯熄灭）。 ●按照语音提示，站在感应区内。 二进入风淋室:(基本动作程序) ●打开前门进入风淋室,随后关闭前门. ●按照语音提示，站在感应区内。 ●前后门自动锁上. ●风淋(除尘)开始工作.此时指示灯显示为红色。 ●显示器显示除尘时间(图). ●吹淋结束后，此时指示灯显示为绿色，按照语音提示打开后门进入 净化间。 . [注]:风淋室通常为单向使用. 三注意有关紧急事项: ●风淋室正常工作时，严禁外人进入。 注意：风淋工作时，不能用力使劲去推拉门；否则 电锁会被损坏，本公司将不负责保修。
1．系统概述： 1．1 系统简介： （1）．JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。 （2）．系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。若有一个规模庞大的建筑群体，可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器（联动型）联网起来管理。最大容量可达540000点，保护面积可达1500万平方米。每台单机最多可带160个多线模块和252台系统型火灾显示盘。 （3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。（4）．控制器采用480?234点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。 （5）．JB-3208型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，已于2009年6月取得了中国国家强制性产品认证证书（即“3C”认证书）。本产品在国内具有技术领先的水平，适合在高级别场合使用。 （6）．本产品执行国家标准为GB4717-2005和GB16806-2006。
1．2 技术指标： （1）．供电方式：交流电源（主电）AC220V（?10% ? ?15%）50?1Hz。 直流电源（备电）DC24V 24Ah。 （2）．功率：监控功率 ? 80W ，最大功率 ? 400W （不包括联动电源）。（3）．工作电源：由主机电源提供系统内所需直流工作电压 ?5V、?35V、?24V。（4）．使用环境：温度 -10 0C ? 50 0C，相对湿度 ? 95 %（40 0C ? 2 0C）。（5）．结构形式：壁挂式、柜式和台式三种。 1．3 系统配置： （1）．每台控制器可配置72个全总线回路，每个回路可配置252点。控制器最大容量为18144点。 （2）．每个全总线回路的配置：252点。全部采用软件编码的探测设备（包括手动报警按钮、消火栓按钮、水流指示器模块及其它输入模块。），全部采用模拟量探测器。 （3）．每台控制器最多可配置160个多线联动模块，用于控制中央消防设备。每一块多线联动控制板可带8个多线联动点。每台控制器可带20块多线联动控制板，最多可带160个多线联动点。 （4）．每台控制器最多可配置252台系统型火灾显示盘；回路型火灾显示盘按需要设置，每回路最多带8台回路型火灾显示盘。 （5）．每台控制器具有2个标准RS-232串行通讯接口，1个CAN总线通讯接口，可供以下设备使用： 1）．CAN总线联网：网上邻居总数最多为29个；包括本机在内，一共为30台控制器联网通讯。 2）．COM1串行通讯接口：与HJ-1910型CRT彩显系统联网。
SRD控制器使用说明书 一．接线原理图 警告：所有端子和连线禁止带电插拔，否则，可能触电或损坏元器件！
二．显示面板 显示面板用于设定、查询、显示各种参数，以及某些实时数据。具体参数列表如下： 设定参数（开机启动时）： +24V on/off 0-10V 4-20mA GND AI(1) J6 77 70727173两线制4～20mA湿度传感器接线原理图 4～20mA 信号 － ＋
设定参数（正常工作时）： 测量参数：
从以上列表可以看出，设定或查询的参数分为三类：第一类为开机启动时设定的参数，第二类为开机启动后正常工作时设定的参数，第三类为正常工作时可查询的某些测量参数。 第一类开机启动时设定的参数，需要在开机启动前（或复位前） 按住P0”，表示要求输入密码， 按0” 码正确，屏幕显示“P1”，表示要求输入下位机地址，如密码错误， 参数设置程序退出。显示“P1”后，按 P2”，表示要求输入“加湿器类型”，……，以此类推，可查询设定“加湿器工作类型”、“排水阀类型”、“输出功率控制方式”、“AI(1)输入信号类型”、“AI(2)输入信号类型”、“水箱高温保护温度”、“湿度闭环控制参数1”、“湿度闭环控制参数2”、“温度传感器误差修正值”、“限时补水时间”和“常态下屏幕显示内容”。此类参数为关键性重要参数，一般出厂或安装时设定，此后原则上不再更改。 第二类正常工作时设定的参数，为开机后，由用户设定的参数， 设定这些参数不用密码。操作方法为：待开机后，按住2秒以上，松开，屏幕显示“F1”，即湿度设定值，具体设定方法雷同第一类参数，依次查询设定F1、F2、……等等。 第三类正常工作时查询的参数，为开机后，用户可查询的实时数
制定日期 风淋室操作规程 文件编号 生效日期 版次 一、目的 本规程用于保证风淋室正确、安全的使用，确保其使用寿命。 二、适用范围 本规程适用于指导本公司风淋室的操作，防止安全事故及对设备进行保养。 三、操作流程 1、风淋步骤 1.1进入车间的人员应在外更衣室穿戴好静电服、静电鞋和无尘帽。 1.2走近风淋室外门，确认风淋室内没有其他人员，风淋室门外部亮起绿色的指示灯“GO ”， 否则不得打开风淋室外门。 1.3打开外门，进入风淋室后并随手关闭外门。 1.4走过风淋室红外感应探头，此时风淋室双门自动上锁，同时风淋室风机启动，开始吹淋。 1.5按设定的时间吹淋完毕后，打开风淋室内门进入车间。 2、风淋参数设定（非设备人员不得擅自更改参数设定） 2.1电源键：控制风淋室的电源，风淋过程中如有特殊情况可按“电源键”结束风淋，并迅速 离开风淋室。 2.2风机键：按该键可执行一次风淋循环。 2.3照明键：控制风淋室内照明灯的开启和关闭。 2.4设置键：按该键结合“+”、“-”键可分别对风淋时间、照明时间、屏保时间、间隔启动 进行时间长度短的设定。 四、注意事项 1、进出门时必须轻拉推门把手，不要将门的开度打开至极限，以免造成门、门锁的损坏。 2、在一门打开状态下决不要用力开另一门。 3、在吹淋状态，不得强制性地将门打开。 4、吹淋结束后请等待2s 以上时间再开门。 批准： 审核： 编制： 红外感 应探头 2.1 2.2 2.3 2.4 绿灯亮起才能进入风淋室。
制定日期 风淋室操作规程文件编号生效日期版次五、保养维护 1、每天由制造部负责对风淋室地板和侧壁进行清洁。对风淋室的照明灯、指示灯的功能进行确认， 发现异常要及时通知设备部检查和维修。 2、当发现风速变小时，按图示1取下初效过滤器检查表面是否发黑，若发黑则应拆下初效空气 过滤器内的无纺布进行清洗或予以调换。每月由设备部检查一次。 3、当调换或清洗无纺布后，仍不能提高风速则说明高效空气过滤器已经堵塞，可按图示2、3取 下高效过滤器进行更换。更换高效空气过滤器时，须拆下喷球板，取出高效过滤器，按照原 有高效过滤器的规格型号更换新的高效空气过滤器。安装时应确认高效过滤器上的箭头标记， 箭头应指向气流的方向，并确保密封良好，防止渗漏。一般情况下，高效过滤器的使用期为 两年。每年由设备部检查一次。 4、每年由设备科对风淋室的电路、控制面板、离心风机等进行功能确认。发生故障要及时维修。 批准：审核：编制：3 2 1
新一代燃气锅炉电脑控制器 使用说明书
北京亿明电气设备有限公司 目录及注意事项 一、概述 二、安装接线 三、显示
四、基本操作 五、参数设定 六、运行与控制 七、报警和连锁保护 八、异常处理及故障排除 附表、附图 感谢您使用本公司产品，为了正确使用本机并充分发挥效用，请您在使用之前务必仔细阅读说明书！ 开箱检查： ◇观察产品包装箱上标示的规格、型号，确认和您定购的相符 ◇按装箱单核对产品、附件的规格、数量 ◇确认本机在运输过程中没有损坏 ◇有任何问题请在3日内与本公司联络。如在收到货物7日内未与本公司书面联络，则视同您已认可。超过此限，恕不受理。 安全注意 ◇本机必须由具有相应资格的专业技术人员按说明书安装 ◇安装使用的配件必须符合国家电气标准 ◇确认电源电压在规定的范围之内。保证良好的接地 ◇不能将强电接入弱电信号输入端 售后服务 ◇在您遇到问题或设备故障时，请及时与我公司用户服务部门联系。请您在反映问题时尽量说明：产品的型号、编号、配件、锅炉生产厂、购买日期、使用情况、具体故障现象 ◇在正常安装、使用的情况下，本机自出厂之日起12个月内发生质量问题实行在厂免费保修。超过保修期后视情况需收取相应费用 ◇如出现以下问题，应由用户承担相关费用：①使用不当造成的人为损坏②自然灾害及污染等造成 的损坏③电源电压异常、电路连接不当等造成的损坏 使用条件 ◇环境温度：0 ～45 ℃ ◇大气压力：86 ～106 Kpa ◇相对湿度：< 90 %（无结露） ◇额定电源电压：220V AC，频率：50Hz ◇电源电压范围：额定值的90% ～110% ◇强电线路和连接传感器等的弱电线路必须分别穿管走线，否则控制器可能无法正常工作
风淋室现在主要应用在微电子、汽车精密涂装，医药医疗、肉制品、乳制品、方便食品、速冻食品、膨化食品、调味品、饮料、饼干、罐头等行业。风淋室设备一般是根据生产企业的需求个性化订制，博森净化风淋室根据企业厂房预留的空间进行设计生产制造，标准单人双吹风淋室尺寸规格参数：1200(W)*1000(D)*2150(H)MM。 很多用户朋友经常在准备购买风淋室时都会问到的一个问题，到底风淋室主要尺寸有哪些，要选择哪种风淋室尺寸比较适合自己使用呢？给您一一分解！ 垂直流风淋室：尺寸项目：单人双吹风淋室、双人双吹风淋室、多人双吹流风淋室，外形尺寸（W×D×H）（mm）1400×1000×2310、1400×2000×2310、1400×3000×2310，790×930×1910、790×1930×1910、790×2930×1910适合人数1-2人2-4人3-6人 尺寸项目：单人双吹风淋室、双人双吹风淋室、多人双吹风淋室 外形尺寸（W×D×H）（mm）1590×1000×2050、1590×2000×2050、1590×3000×2050 内部尺寸（W×D×H）（mm）790×930×1910 790×1930×1910 790×2930×1910 适合人数1-2人2-4人3-6人 浴尘室（风淋室）材质采用优质A3冷轧钢板静电喷塑或者不锈钢制作 1400风淋室 尺寸项目：单人双吹风淋室、双人双吹流风淋室、多人双吹流风淋室
外形尺寸（W×D×H）（mm）1400×1000×2180、1400×2000×2180、1400×3000×2180 内部尺寸（W×D×H）（mm）790×930×1910、790×1930×1910、790×2930×1910 适合人数1-2人2-4人3-6人 1300风淋室 尺寸项目：单人双吹风淋室、双人双吹风淋室、多人双吹风淋室 外形尺寸（W×D×H）（mm）1300×1000×2180、1300×2000×2180、1300×3000×2180 内部尺寸（W×D×H）（mm）790×930×1910、790×1930×1910、790×2930×1910 适合人数1-2人2-4人3-6人 浴尘室（风淋室）材质采用优质A3冷轧钢板静电喷塑或者不锈钢制作 1200风淋室 尺寸项目：单人双吹风淋室、双人双吹流风淋室、多人双吹流风淋室 外形尺寸（W×D×H）（mm）1200×1000×2310、1400×2000×2310、1400×3000×2310 内部尺寸（W×D×H）（mm）790×930×1910、790×1930×1910、790×2930×1910 适合人数1-2人2-4人3-6人
本说明书为标准型设备而编,但对 相关性设备同样适用, 请参考之。。
【1】前言 随着近代工业之进步，半导体精密工业、医药食品工业等之发展也日新月异,外界环境的病源细菌等过敏源也为人们所发觉，此等工业之作业环境需处于自然界未能达到之高洁净空气的空间，花粉、细菌等因人在外活动而附 著于身体上。虽然使用洁净室或生化用无菌室等无尘无菌化设备，可是仍有 一个最大之问题那就是作业人员出入室内时产生之尘埃污染很难去除，因作 业人员是最大之发尘源，这是一般人难于想象的。为解决这问题，就需要装 设喷气除尘设施，以便作业人员通过时借出强力的喷气将附着于衣服上或皮 肤上之尘埃吹开并除去。 PRE FILTER 送风机 4POLE/2POLE 运转 MAIN FILTER ↑↑↑↑前加循环及高处AIR JET 效理压率 过 滤AIR JET NOZZLE AIR SHOWER ROOM ↑ 吹 出 喷气除尘室之净化要素
【2】说明 １．前置过滤网(PRE-FILTER) 将尼龙不织布网材装入铝框内,其除尘效率约为15%(比重法)，以除 去较粗大之尘埃为目的。本过滤网滤材部份可用水洗或真空吸尘器 吸尘方式再生使用。 但请注意:本过滤网用水洗时,请勿搓揉。 ２．主滤网(MAIN FILTER)--HEPA FILTER 采用高性能过滤网,于0.3um以上的粒子,有99.99%以上的过滤效率。 本过滤器之滤材部份非常脆弱，故于阻塞时，只可重新处理。 ３．喷气口(AIR NOZZLE) 将加压之洁净空气经特别设计之喷气口喷出23M／S以上的风速，达 到粒子剥离之效果，并可依需求调整吹气方向，可有效的去除人体衣 服上之较大微粒子尘埃。 ４．送风机 使用高静压送风机,并采2极与4极之变极方式,以供给喷气及循环时 之使用。2极运转时为强力喷气模式，4极运转时仅做空气洁净循环 模式。 【3】结构与规格 尺寸图及配线图请参阅设计附图。 【4】设备之安装 １．本设备装于洁净室入口时,其与洁净室墙板间不可有空隙,尚若有空气泄漏现象时，请以填缝剂修边处理,并请注意设备安装之水平度， 否则影响开门及耐用性。 ２．本设备分有底座及无底座型，有底座型可直接调水平后，用硅胶填补修饰。无底座型需以膨胀螺丝固定后，以硅胶填补修饰之。
JB-TB-BK8000 智能型火灾报警控制器（联动型） 本系统中的控制器采取模块化、积木式结构设计，使打印机、大屏幕汉显液晶屏、PC机、联动控制板、回路板可与主控板任意组合，32台控制器可构成大型网络，每台控制器其软件、硬件构成方式和带载能力完全相同，因此，即可成为主控机（集中机）又可做从机（区域机）使用。系统采用两总线、无极性、模拟量信号传输方式，总线上可并接所有的输入/输出模块及探测器。其性能符合国际GB4717-93和GB16806-1997的要求。 一、主要功能 1、故障报警 当检测点由于某种原因发生故障时，控制器面板上的黄色发光管点亮，液晶上显示总数及探测点的地址、位置、名称、时间等信息，并伴随有喇叭报警声。 若回路发生故障时，液晶屏的地址位置显示“_路”。 主、从机若通讯有故障时，液静晶屏的地址位置显示“—从机”。 2、预警报警 2.1监测点由于长期使用或者在调试过程中出现重码等原因引起模拟值偏高,系统将其作 为预警处理,面板上的预警灯被点亮,液晶显示预警总数及监测点的地址、位置、名称、时间等信息，并伴随有喇叭报警声。 2.2监测点接收到早期异常情况，但未达到报警点，系统须作进一步判断，系统将预警和 故障作为同一级别处理，因而在液晶上采用同屏显示。 3、火警、启动 当监测点发生火灾时，面板火警被点亮，且面板上的首火警地址，液晶屏上显示火警总数及监测点的地址、名称、位置、时间等信息，并伴随有喇叭报警声； 不管在手动或自动状态下，系统发出启动指令后，面板上联动灯被点亮；如果联动设备有回答信号时，液晶显示联动设备的地址，名称、位置、时间等信息，并伴随有喇叭报警声。 以上各种报警信息均可采用快捷键进行查询。 4、火警优先 在任何情况下，火警、启动为最高级别，优先于故障、预警。 5、消音键 任何报警引起的喇叭均利用消音键进行消音。 6、电源转换 系统采用了主电与备电两种供电方式，并具有自识别能力，能对主电的过压、欠压或失压以及备电低于额定的电压值时，失压等进行声与光的报警。 7、手动与自动 系统设有自动与手动的转换功能，通过自动与手动转换键完成。 8、复位 当火警、启动等状态发生后，系统具有保持功能，通过复位键可以使系统进行复位操作，从机可接受主机的复位信号。 9、关机记忆 系统对火警、启动几开、关机的时间具有记忆功能，以供随时查询。 10、时钟
上海硕星玻璃科技有限公司 风淋室管理规定 受控状态：受控 编制：日期：2014年4月10日 审查：日期：2014年4月10日 核准：日期：2014年4月10日 版本: A/0 发行编号：
文 文件修改记录 序号修订页码修订内容修订日期核准
文 风淋室管理规定 一、风淋室规定 1.所有人员务必严格遵守风淋时间，风淋时间为5秒，风淋停后方可走出风淋室； 2.每次风淋人数规定：一次最多4人; 3.进风淋室前应穿好静电服、帽、鞋等，并挂好厂牌方可进入； 4.打开风淋门，人员进入后立即关好门，风淋时间结束后方可打开内门进入净化室，风淋 室两边门不能同时打开（自动风淋室在风淋后要等待3~5秒钟后方能打开另一扇门）； 5.任何人进入风淋室必须保持室内整洁、干净，不得将各废物丢至室内； 6.进入风淋室需将身体慢转两圈，以达到全方位除尘，且人员不得倚靠在风淋室壁上，以 防风口堵住，影响风淋效果； 7.风淋室各项设施必须爱护，特别是各吹风口必须加予保护，非专职管理人员不得对风口 调整，以免造成风口方向不对或损坏； 8.每天一次对风淋室进行除尘、擦拭，每周日对风淋室过滤网、地毯进行清洗，对风淋室 锁进行检查、更换，确保风淋室正常使用，以维护净化车间的良好效果。 违反以上规定每次扣罚10元，重复出现加倍处置！ 二、风淋门与备用门使用之区分 1.所有空手以及拿小件物品(包括物料员/清洁工/设备员)人员都需经风淋室风淋后进车间； 2.物料车、网版、清洁车可打开备用门转移，但人员进入车间均需经风淋室除尘后可进入 车间； 3.只有在万不得已的情况下，人才可和物品一起从备用门转移，如推移物料架、晾干架等; 4.玻璃材料进车间备用门特殊使用性： a)进料人员可从此门经过； b)车间的大袋垃圾、网版、物料车等非常特殊情况方可从此门经过； c)除以上情况外，其余人员一律从风淋室经过。 违反以上规定每次扣罚20元，重复出现加倍处置！ 责任人：公司全体员工、外协人员、参观人员、客户等相关人员 监督人：二期生产主管
电动消防泵控制器使用说明书 一、概述： 电动消防泵控制器是依据国标GB21208-2007、针对国内消防泵使用的实际情况开发的一种专用、智能型控制器。 二、功能特点： 1.功能描述 1.1 系统状态的实时显示：当前使用的电源类型、泵状态、电压状态、电流状态以及后备 电源类型； 1.2 参数可设置：过压、欠压、系统密码、消防泵参数、ATSE自复延时时间、消防泵自 动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可 以同过面板上的按键进行设置； 1.3 系统故障报警：当出现过压、欠压、断相、错相、堵转、ATS切换失败、通信失败、 泵状态异常等故障时，通过显示屏界面实时提示、蜂鸣器鸣叫、声光 报警器以及led灯点亮的方式进行报警； 1.4 周测试功能：设定好测试时间后，系统自动每周测试一次消防泵，并可自动判别消 防泵能否正常启动； 1.5 电源切换功能：当一路电源出现故障时，自动切换到另一路电源； 1.6 实时采集、显示常用和备用电源的三相电压及干路电流； 1.7 泵异常情况处理：能自动识别泵异常启动、异常停止； 1.8 泵的紧急启动和紧急停止功能：出现紧急情况时，可对消防泵进行紧急启动和停止； 1.9 泵的启动互锁：泵手动启动或紧急启动时，系统在软件和硬件上采用了互锁控制，保 证任何时候只有一个泵运行； 1.10当发生过载、堵转或短路情况时，系统会按照标准要求进行保护； 1.11日历功能：显示当前的时间，并可随时修改；
1.12 具有远程启动和远程报警功能。 1.13 具有软件复位功能； 1.13 带有485通信接口，可通过该通信接口对各参数进行设定和修改，也可进行远程监 测和控制（此功能有待完善）。 2.特点 2.1通过高亮的LED灯显示故障，保证火灾发生时，人能在烟雾中清楚识别； 2.2系统操作有A、B两种操作级别，手动和外部操作等A操作级别高于自动操作等B操 作级别； 2.3控制发电机的继电器与常用电源联锁，保证常用电源出现故障后，系统自动启动发电 机； 2.4控制器外部装有手柄和按钮，操作人员可以很方便的进行柜外操作； 2.5自动定期检测消防泵和线路的好坏，可有效保证火灾发生时不出现泵不能启动的情况； 2.6清晰迷离的人机界面，采用192*64大屏幕液晶中文显示，设置参数可以很方便的通过 按键进行操作； 2.7采用AC23级别的隔离开关，可在柜外进行带电操作； 2.8各继电器的输出和开关的接线进行了互锁设计，保证不会同时启动两台消防泵； 2.9控制器内采用特种电线进行接线，使控制柜具有体积小、结构紧凑、安装方便、电线 使用寿命长等特点； 2.10采用电机保护型的断路器，对泵出现的短路故障能进行实时保护； 2.11时间日期的设置能自动判断是否越界； 2.12柜外装有模拟开关，可方便地演示控制器的电源切换功能； 2.13火灾发生时，自动退出测试模式，保证了“消防优先”的原则； 2.14大功率消防泵可以采用降压启动的方式，减小泵启动时对电网的冲击； 2.15只需简单地更换直接启动或降压启动装置，就可实现消防泵控制器两种启动方式
加工定制是品牌美烨电子型号MY-FLSLCD-MO1 OL1 测量范围0 箱体材质不锈钢适用对象人淋室 吹淋方式单人单吹 一. 概述 风淋室自控系统主要用于风淋室、货淋室及风淋通道的自动控制。可自动实现内、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功能。产品在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时时间可调等灵活功能。 二. 主板面膜示意图及按键说明 A、风淋室控制面板按键说明: 1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。 2、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。此按键主要用于门磁、红外失灵或风机维护检修时。 3、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。 4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。
B、常规风淋室工作流程： 1．进入洁净区： 1.1进入洁净区的人员打开外门时，内门电锁自动上锁以防风淋室内 未净化空气流入洁净区,风淋室照明灯点亮,门外工作指示灯亮。 1.2进入风淋室关上外门后，语音提示：“你好，请站在感应区内”。 系统红外探头开始检测是否有人，如检测到有人, 系统即转入风淋过程。 1.3风淋前内外门上锁，风机启动开始风淋, 同时，风淋倒计时开始 计时。语音提示：“正在工作,请转动身体360度”。 1.4如系统在外门关后规定时间内检测不到风淋室有人，返回待机状态。 1.5风淋过程中，有人按动上调、下调、及照明开关时，语音将提示： “正在工作，请不要随便触摸开关”。 1.6风淋过程中，有人按急停开关时将结束风淋。再次按急停键可取消急停状态。 1.7风淋结束后，内门解锁，语音提示：“吹淋完毕，请从后门退出”。 1.8人员走出风淋室并关上内门后，系统返回初始状态，等待下一次 使用。 1.9如风淋完成，内门解锁后。里面的人员在规定时间没有离开风淋 室，系统默认人可能已离开，自动返回待机状态。 1.10照明灯点亮后，规定时间内没有被再次触发，则自动熄灭。 2．离开洁净区： 2.1打开内门，外门电锁自锁，风淋室照明灯点亮，工作指示灯亮； 2.2人走进风淋室，关上内门，系统开始检测是否有人在风淋室，如 规定时间内检测到无人，内外门解锁； 2.3如检测到有人，系统待人员打开外门时，内门上锁,当关上外门 后，系统返回初始状态；

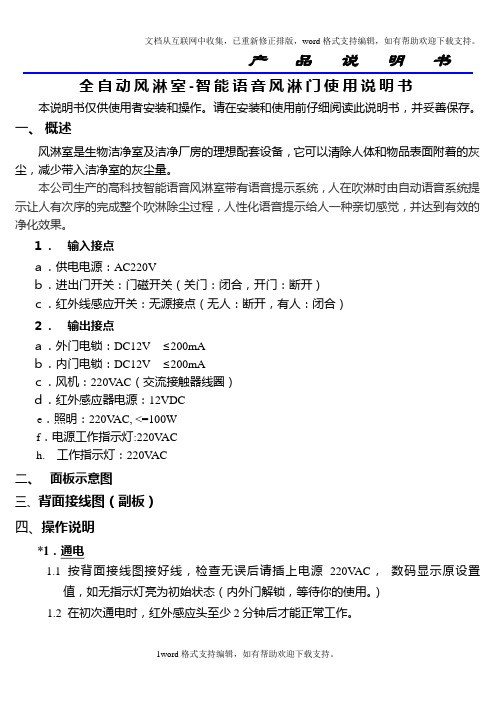

产品说明书全自动风淋室-智能语音风淋门使用说明书本说明书仅供使用者安装和操作。请在安装和使用前仔细阅读此说明书，并妥善保存。 一、概述 风淋室是生物洁净室及洁净厂房的理想配套设备，它可以清除人体和物品表面附着的灰尘，减少带入洁净室的灰尘量。 本公司生产的高科技智能语音风淋室带有语音提示系统，人在吹淋时由自动语音系统提示让人有次序的完成整个吹淋除尘过程，人性化语音提示给人一种亲切感觉，并达到有效的净化效果。 １．输入接点 ａ．供电电源：AC220V ｂ．进出门开关：门磁开关（关门：闭合，开门：断开） ｃ．红外线感应开关：无源接点（无人：断开，有人：闭合） ２．输出接点 ａ．外门电锁：DC12V ≤200mA ｂ．内门电锁：DC12V ≤200mA ｃ．风机：220V AC（交流接触器线圈） ｄ．红外感应器电源：12VDC e．照明：220V AC, <=100W f．电源工作指示灯:220V AC h. 工作指示灯：220V AC 二、面板示意图 三、背面接线图（副板） 四、操作说明 *1．通电 1.1按背面接线图接好线，检查无误后请插上电源220V AC，数码显示原设置 值，如无指示灯亮为初始状态（内外门解锁，等待你的使用。） 1.2 在初次通电时，红外感应头至少2分钟后才能正常工作。
*2．待机 风淋室通电后，风淋系统红外感应头继续检测状态即为“待机状态”。 1. 1系统在待机状态时间5秒内，感应头一感应到有人时立即进行语音提示吹淋工作，当超 过待机时间（5秒）时，系统转为初始状态。 *3．进门（由外 内走）—从非洁净室进入洁净室： 3.1打开外门，内门上电自锁，风淋室照明灯点亮，工作指示灯亮，人走进风淋室，关上外门，语音提示：“你好，请站在感应区内”。系统开始检测是否有人在风淋室，如检测到有人, 系统即转入风淋过程3.2。 3.2内外门自锁，风机起动开始风淋，风淋延时开始倒数10S 。语音提示：“正在工作， 请转动身体360度”，风淋结束后，启动延时，延时结束后，内门解锁，语音提示： “吹淋完毕，请从后门退出”人出内门后，再关上内门。系统返回初始状态，等 待下一次使用。 3.3如系统在3秒内检测风淋室无人时，系统返回待机状态( 红外检测继续工作)。 3.4如有人在风淋室，但不在系统感应区内，系统即转入3.3，当系统一检测到有人 时，系统即转入风淋过程3.2。 3.5如系统正在工作，有人接触按键开关时，语音提示：“正在工作，请不要随便触 摸开关”。 3.6在风淋完成，内外门解锁后，此时可进入或退出风淋室。里面的人在5秒内没有 离开风淋室，系统自动返回初始状态。 *4. 出门（由内 外走）—从洁净室到非洁净室： 关上内门，内外门解锁。系统开始检测是否有人在风淋室。 4.2如检测到有人：可以选择内门出去:打开内门，外门上电自锁,再关上内门。系统
信息家电控制器使用说明书 一、功能说明 1、控制波创无线智能开关/智能插座； 2、控制五种红外家电设备； 3、附带时钟、闹铃等功能。 二、产品图示 三、信息家电控制器控制智能开关/智能插座的设置 在与智能开关/插座的对码操作时，通过设备选择键将设备图标选择至“灯”位置，此种情况下遥控器发射无线射频信号。液晶屏显示如图1。 图1 （一）A6宜家系列开关的设置控制： 1、数字键对码： 通过数字键对码，用户可以通过遥控器上的数字键控制灯光。 操作步骤如下： ①按住开关上的某一按键，开关按键上LED灯亮后松开按键。 ②LED灯亮着时间，按一下遥控器上的任一数字键。 ③若该开关按键上的LED灯闪烁2下，表示操作成功。用户可以通过遥控器上的该数字键，控制此按键所连 接的那路灯开、关。 ④若该按键上的LED灯闪烁4下，表示遥控器上的该数字键原本可以控制该路灯，现在此对码被清除。可以 重复以上①②③的操作步骤重新学习对码。 ⑤若该按键上的LED灯缓慢的闪烁1下，表示此按键己对满数字键控制码。用户如果希望将此按键与其它数 字键对码，可以清掉己成功对码的数字键中的一个或多个。
操作简图： 2、情景控制： 通过情景模式设定，用户可以通过遥控器上的某一个情景键，使参与此情景灯光进入对应的状态。 情景对码： ①按住开关上的某一按键，开关按键上LED灯亮后松开按键。 ②LED灯亮着的时候，松开按键，按一下遥控器上的任一情景键。 ③若该开关按键上的LED灯闪烁两下，表示操作成功。用户可以通过遥控器对此按键所连接的那路灯进行情 景设置。 说明：1、一个开关（单位、双位、三位开关），只要对一个按键进行情景键对码，就可以完成整个开关的所有按键情景键对码完成。若想家中每个开关都能用此遥控器进行情景模式设定，此遥控器必须先对每个开 关进行情景键对码。 2、只有在情景键对码操作成功后，才能进行情景模式设定。 情景设置： ①按住信息家电控制器上的学习键直到遥控器的蜂鸣器响一声后松开按键。 ②把将参与进行情景模式设定的所有路灯调节到所需的状态（熄灭/点亮）。 例如，要设定的模式是通过某一个情景键把几路灯同时点亮而其他路灯熄灭，那么先把参与此设置的灯点亮、熄灭一次，然后将需要点亮的灯重新点亮； ③灯光状态调节好后，再按下遥控器上的学习键和用来储存该种灯光模式的情景键，遥控器的蜂鸣器响一声后 同时松手即可。
附： HJ03调速控制器使用说明 1、控制参数说明 TD-200显示器可显示四屏参数,通过F1~F4键进行切换。 按F1键显示第一屏: MI输出电流最大值可编辑(4~2OmA) OI输出电流实际值不可编辑(4~2OmA) SV设定转速值可编辑(6O0-50O0r/min) PV实际转速值不可编辑(0-5000r/min) 按F2键显示第二屏: Kl保护步距系数可编辑 K2上升步距系数1 可编辑 K3上升步距系数2 可编辑 K4远程转速设定系数可编辑(按增速按钮一下,SV增加一个K4值,按降速按钮减小一个K4值) 按F3键显示第三屏: K5下降步距1 可编辑 K6下降步距2 可编辑 Tl上升步距时间间隔可编辑 T2(设置码) 可编辑 按F4键显示第四屏: T3下降步距时间间隔1 可编辑 T4下降步距时间间隔2 可编辑 Vl报警转速可编辑(当PV大于VI间,OI值急剧减小,防止汽轮机超速) 2、功能说明: 本控制器可实现手动、自动转速控制,并可实现远程自动控制。 1）手/自动控制方式切换 当汽轮机转速低于60Or/min时,控制器只能处于手动控制状态,通过升速、降速按钮增减
OI值,从而改变汽轮机转速。当汽轮机转速大于600r/min时,按下自动按钮,自动指示灯亮,控制器即进入自动控制方式,此时控制器自动将实际转速与设定转速进行比较,增减OI值,自动控制汽轮机转速。 2）远程控制 当控制器进入自动模式时,可通过就地或远程升、降按钮进行转速设定。 手动模式时直接控制电动执行器开度大小。 3）指示灯说明 ·电源灯:当控制器通电时,电源灯亮。 ·自动灯:当转速大于60Or/min且自动键按下后,自动灯亮。 ·报警灯:当有两块以上〈含两块〉转速表实际转速大于转速表报警值AV2时,报警灯亮,主汽阀电磁铁动作,OI值变为4mA,按复位按钮可消除报警状态。 ·故障灯:当三块转速表有一块以上(含一块)有故障时,故障灯亮,按复位按钮可消除报警状态。 3、参数设置: 小汽轮机转速控制器在初次安装或设备检修再次安装后,必须进行参数设置。 1）控制器的参数主要通过TD-200显示屏上的ENTER键、A键、V键及ESC键进行设置。·按Fl~F4键进入某一屏后,按ENTER键,被编辑的参数个位数将出现闪动。 ·连续按A、V键,使被设定参数等于目标值。 ·按ENTER键进行确认。 ·最后按ESC键即可结束设定工作。 2）步距设置 步距为执行器每次动作的幅度,在汽轮机启动之前必须进行步距设置。上升步距与下降步距的设定值可以相同,也可以不同,视调节阀的推力而定。步距设置越大,调节越快,但太大容易超调,形成振荡。 3）调节速度设置 与调节速度有关的参数为Tl、T3、T4,每一数字的单位为10ms,该值越小,调节速度越快,执行器动作也越频繁。为保证调节速度,并考虑执行器寿命,该值应合理设置。该值的实际意义:执行器在执行一次调节后,由于汽轮机的惯性,转速不会马上变化,因此需要等待一段时间,当汽轮机转速发生了变化,再进行下一次采样调节,该数值即代表等待时间。
电动车控制器使用说明 ①自学习模式：只接电源线、电机相线、霍尔线、学习线，打开电源锁，电机中速运转，如果电机反转，拔开学习线再插即变正转；然后拔开学习线，依次接好转把、刹把等其它功能线，电机运转正常即可（电机不转请检查刚接上的功能线是否正常）。如果感觉调试后电机运转不正常，请使用“全自动学习模式”再调试一遍。 ②全自动学习模式：（此模式不使用学习线，请始终保持学习线处于断开状态） a.只接电源线、电机相线、转把线，打开电源锁，转动调速把，如果电机反转，将电机相 线任意两根互换即可正转。 b.电机正转后再接上电机霍尔线，慢慢转动调速把，如果电机一转就停，说明电机霍尔是好的，控制器已进入有霍尔状态工作，调速把回零再给，即可正常运行；如果慢慢转动调速把，电机不停，则说明电机霍尔是坏的，控制器只能在无霍尔状态下工作。然后把其它功能线接好 即可。 电动车控制器不能进入有霍尔状态时可能有如下原因： 1.正常待机状态，用外力拨动电机，电机霍尔信号输入端，应有高低电平变化，如 没有变化电机霍尔坏。 2.二极管D9（见原理图）损坏，电阻R59、R60、R61、R62、R63、R64虚 焊，霍尔线插头没接好。 电动车控制器维修经验：
1.开机后如测得78L05输出为8V左右，一般来说是电源部分2907（5401）损坏， 这种情况下可导致故障指示灯短闪二次，误判为欠压故障，实际上不是欠压电路 有问题。 2.本电路只有在调速把或电机霍尔接上后电路才有稳定的5V输出。 3.开机后15V只有零点几伏，电阻RP1、RP2开路、虚焊。如15V电压升到25V左 右，多是2907、2N5551损坏。 4.开机后15V升到30V左右，应检查LM358是否虚焊，2907是否损坏，如没有坏， 应测量LM358一脚电压1.5伏是否升到了5伏，如是LM358坏。 5.开机15V和5V都不正常，应检查驱动电路，一般是驱动电路有短路现象或CPU 主芯片击穿等。 电动车控制器电源故障检测： 如果14V、5V负载器件损坏或损伤，都有可能引起开关电源的不正常工作。 检测方法一：去掉全部外接的部分，打开电源，使用万用表直流档测量14V、5V电源是否正常，如果不正常，应首先修理电源部分，使得电源正常工作。如果正 常则是负载部分有短路故障。 检测方法二、在关闭电源情况下用万用表电阻档测量14V电源输出端与地的电阻为5KΩ左右，5V电源输出端与地的电阻为1.6K左右。如果以上数值不对，可检 查相关元件，排除故障。
广州佰伦净化设备制造有限公司 风淋室控制器说明书 (F L S SLC LC D-M01V1. V1.00) 本说明书仅供使用者安装和操作；在安装和使用前请务必仔细阅读本说明书，并妥善保存。 一、概述 风淋室控制器具有：自动门感应，门磁监测，自动门开门信号、照明灯、送风机自动控制以及中文语音提示功能，面板上有指示灯和数码管标示风淋室的各个状态以及时间，可以设定风淋吹淋时间长短，以及吹淋后暂停时间长短，等等。 １．输入接点 ａ．供电电源：AC220V ｂ．进出门开关：门磁开关（关门：闭合，开门：断开） ｃ．红外线感应开关：无源接点（无人：断开，有人：闭合） d．自动门感应开关：无源接点（关门：闭合，开门：断开） ２．输出接点 ａ．外门开门输出：DC12V≤300mA ｂ．内门开门输出：DC12V≤300mA ｃ．风机：220VAC（交流接触器线圈） ｄ．红外感应器电源：12VDC e．照明：220VAC,<=100W f．电源工作指示灯:220VAC h.工作指示灯：220VAC 二、面板示意图
三、背面接线图 风淋室副板 四、操作说明 *1．通电 1.1按背面接线图接好线，检查无误后请插上电源220VAC，数码显示原设 置值，如无指示灯亮为初始状态。 注：红外感应器电源为12VDC时，接“12VDC电源”接线端子。
红外感应器电源为220V AC 时，接“工作指示灯”接线端子。 *2．待机 系统在待机状态内，感应头一感应到有人时立即进行语音提示吹淋工作，当超过待机时间时，系统转为初始状态。 *3内走）内走）— 3.1感应外门，外门自动开，风淋室照明灯点亮，工作指示灯亮，人走进风淋室，自动 门自动关闭，语音提示：“你好，请站在感应区内”。系统开始检测是否有人在风淋室，如检测到有人,系统即转入风淋过程3.2。 3.2风机起动开始风淋，风淋延时开始倒数10S （设置值）。语音提示：“正在工作，请转动身体360度”，风淋结束后，启动延时，延时结束后，启动延时，延时结束后，内门自动解锁，语音提示：“吹淋完毕，请从后门退出”，人出内门后进入洁净室，门自动关闭，系统返回初始状态，等待下一次使用。（注：如延时结束后想返回非洁净室，请按“急停”键，内外门解锁，可返回非洁净室。） 3.3如系统在10秒内检测风淋室无人时，系统返回待机状态(红外检测继续工作)。在待机状态下，如系统检测到人体时，风淋室开始风淋，但超过待机状态10秒后，系统返回初始状态。 3.4如有人在风淋室，但不在系统感应区内，系统即转入3.3，当系统一检测到有人 时，系统即转入风淋过程3.2。 3.5如系统正在工作，有人接触按键开关时，语音提示：“正在工作，请不要随便触 摸开关”。 *4.出门（由内外走）外走）——从洁净室到非洁净室从洁净室到非洁净室： ：4.1感应内门，内门自动打开，风淋室照明灯点亮，工作指示灯亮，人走进风淋室， 内门自动关闭。系统开始检测是否有人在风淋室。 4.2如检测到有人：可以选择内门出去:按“急停”键，内、外门解锁，,人返回洁净
