发电机保护装置调试报告
1、工程概况
2、调试依据
2.1《火电工程调整试运质量检验及评定标准》（2006年版）。
2.2《火力发电建设工程启动试运及验收规程》DL/T5437-2009。
2.3《电气装置安装工程电气设备交接试验标准》GB50150-2006。
2.4《继电保护和安全自动装置技术规程》GBT14825-2006。
2.5厂家技术说明书及图纸。
2.6设计院施工图。
3、设备参数
3.1产品型号：CSC-360E系列
3.2额定交流数据
3.2.1额定交流电流In：5A。
3.2.2额定交流电压：Un:100V,100/√3V
3.2.3额定频率fn：50HZ。
3.3额定直流数据
220V，允许变化范围80%~115%。
3.4生产厂家：北京四方继保有限公司
4、仪器设备
三相试验装置一台
单相试验仪一台
交流电流表一块
交流电压表一块
数字万用表一块
常规及专用工具一套
兆欧表500V、1000V、2500V 各一台
足够的试验测试线
5、装置调试
5.1通电前检查
5.1.1所有互感器的屏蔽层的接地线均已可靠接地，装置外壳已可靠接地。
5.1.2装置面板型号指示、端子号指示、装置铭牌、额定参数、出厂日期及编号等标注完整、正确。
5.1.3装置端子螺丝、固定螺丝紧固可靠，外观无明显变形及划痕。
5.1.4装置背部厂家配线正确无误。外部回路配线正确无误。
5.1.5发电机出口及发电机中性点电流互感器、电压互感器的型号、变比和等级一致。
5.1.6电压电流回路所接电缆线芯截面满足设计和规程要求。
5.1.7对照图纸检查发电机保护回路二次元件连接正确，回路满足设计要求。
5.1.8检查发电机主开关在断开位置。
5.1.9检查发电机出口电压互感器一次保险确已取下。
5.1.10检查MK开关在断开位置。
5.2绝缘检查
5.3耐压试验
5.4通电后的检查
5.4.1测量电压正常，符合装置接入电源的范围。
5.4.2合上装置内的所有开关，各指示灯指示正确。
5.4.3主菜单和子菜单显示正确，按键操作灵敏，各通讯口工作正常。
5.5整定值整定
按电厂下达的定值通知单进行装置定值整定，并检查定值已按要求全部正确无误输入。
5.6装置开入、开出接点检查
5.6.2 开出接点：本装置信号插件为常规型，动作发生后为自保持信号，要按下复归按钮回到原位。
注：a.各项开出传动后，按复归按钮后，相应的灯灭、相应的接点断开。
b.跳闸备用5对应的接点为常闭触点（X8-ac32端子），传动后由常闭变为断开，按复归按钮后回到常闭。
5.6.3 跳闸接点：
5.7装置模拟量校验
退掉屏上的所有出口压板, 从屏端子上每个电压电流回路依次加入电压电流。按使用说明书方法进入装置菜单中的“运行工况”, 对照液晶显示值与加入值,误差应符合技术参数要求。
5.7.8.极性检查：
按照厂家资料《CSC-306E装置调试方法》检查:
a.所有电流通道极性及角度检查正确；
b.所有电压通道极性及角度检查正确。
5.9.装置保护功能校验
5.9.1.发电机差动保护校验
（1）保护总控制字发电机差动保护投入；
（2）投入发电机差动保护压板；
（3）根据定值要求，整定跳闸控制字；
5.9.1.1 比率差动校验
比率差动投入置1，从两侧加入电流试验,角度为0°。
差动电流起动值0.825A, 拐点2.199A, 比率制动系数0.4A
5.9.1.2. 发电机复压过流保护校
（1）投入发电机复压过流保护压板；
（2）根据定值要求，整定跳闸控制字；
5.9.1.3. 转子接地保护校验
3.1 转子一点接地
（1）投入发电机转子一点接地保护压板；
（2）根据定值要求，整定跳闸控制字；
3.2 转子两点接地
（1）投入发电机转子两点接地保护压板；
（2）根据定值要求，整定跳闸控制字；
5.9.1.4.零压定子接地
（1）投入发电机基波零压定子接地保护压板；
（2）根据定值要求，整定跳闸控制字；
5.9.1.5.零流定子接地
（1）投入发电机零流定子接地保护压板；
（2）根据定值要求，整定跳闸控制字；
5.9.1.
6.过流保护
（1）投入发电机过流保护压板；
（2）根据定值要求，整定跳闸控制字；
5.9.1.7. 过负荷保护校验
（1）投入发电机过负荷保护压板；（2）根据定值要求，整定跳闸控制字；
5.9.1.8. 负序过负荷保护校验
（1）投入发电机负序过负荷保护压板；
（2）根据定值要求，整定跳闸控制字；
5.9.1.9.逆功率保护校验
（1）投入发电机逆功率保护压板；
（2）根据定值要求，整定跳闸控制字；
5.9.1.10. 发电机失磁保护校验
10.1转子低电压保护检验
（1）投入发电机失磁保护压板；
（2）根据定值要求，整定跳闸控制字；
10.2系统低电压保护的校验
10.2阻抗的校验
5.9.1.11. 发电机过电压保护校验
（1）投入发电机过电压保护压板；
（2）根据定值要求，整定跳闸控制字；
5.9.1.12.整组联动试验
5.9.1.14.联锁试验
（1）励磁联跳发电机出口开关：动作正确（2）发电机出口开关联跳灭磁：动作正确（3）汽机联跳发电机出口开关：动作正确
（4）发电机出口开关联跳汽机：动作正确
6.调试结论
该装置经调试，各功能可以正常使用，各段定值动作情况正确，能够及时跳闸或发出报警信号。经试验合格，可以投入使用。
试验人：记录人：
2011年07月20日
目录 第一章 VENUS 测试软件快速入门 (1) 1软件功能特点 (1) 2 界面介绍 (1) 3试验界面介绍 (1) 4公共操作界面 (2) 5开始进行试验 (3) 6常规试验 (4) 7试验步骤 (5) 8 实验项目 (6) 第二章微机保护装置调试报告 (13) （一）WBTJ-821微机备自投保护装置 (13) 1.1 三段式复压闭锁电流保护 (14) 1.2 电流加速保护 (16) 1.3零序电流保护 (17) 1.4 零序加速保护 (18) 1.5 过负荷保护 (19) （二）WXHJ-803微机线路保护装置 (20) 2.1 差动保护调试 (21) 2.2 距离保护调试 (24) 2.3零序电流(方向)保护调试 (27) 2.4 重合闸调试 (31) （三）WHB-811变压器保护装置 (35) 3.1比率差动保护 (35) 3.2 过负荷保护 (38) 3.3 通风启动保护 (39) 3.4 有载调压闭锁保护 (40) 第三章实习总结 (41)
继电保护毕业调试实习 第一章 VENUS 测试软件快速入门 1软件功能特点 VENUS 测试软件是本公司经过多年的开发经验，全新开发的面向继电器的测试软件。 该软件包具有以下的功能特点: 模块化设计 灵活的测试方式 试验方式逐级进化 保护装置测试模板化 完整的报告解决方案 完整的测试模块 清晰的试验模块分类 完整的试验相关量的显示 试验帮助和试验模块对应 方便灵活的测试系统配置 2 界面介绍 界面布局 VENUS 继电保护测试仪第二版的主界面的布局如图所示，此界面分为左右两个部分，左边是试验方式选择栏，右边是试验方式控制栏。 在试验方式控制栏中有三个按钮代表三种不同的试验方式：元件试验、装置试验、电站综合试验，按下相应的按钮则表示将要用按钮所代表的试验方式进行试验。 试验控制栏--元件试验 在元件试验方式对应的控制栏的画面中按照常规试验、线路保护、发电机/变压器保护 三个部分分别列出了相应的试验模块，每个试验模块用一个图形按钮代表，在按钮的下方有试验模块的名称，用户只要用鼠标双击相应的试验模块按钮就可以直接进入试验界面。 3试验界面介绍 界面布局 从图中我们可以看出，试验界面分为：菜单、工具条、试验控制台、操作信息栏、任务 执行状态栏和状态条七个部分。 菜单 VENUS 测试软件的菜单栏位于界面的最上方，通过选择菜单中的菜单项，可以完成测 1
发电机调试方案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
发电机试验是检查发电机投运前检验其在制造、运输、安装过程中是否受损的重要手段。根据《电气装置安装工程电气设备交接试验标准》（GB50150-91）的规定，发电机容量在6MW以上的同步发电机应进行以下项目试验，为安全、正确地将各项试验工作顺利完成，特制定本试验方案要求试验人员认真负责地遵守各项试验程序。 发电机部分 一、测量定子线圈的绝缘电阻和吸收比 l、试验接线：被试相短接后与兆欧表端子相连，其绝缘良好，非被试相短路后接发电机外壳。 2、测量方法：兆欧表校正无误后，接通被试相进行绝缘测定，并分别记录15"和60"的兆欧值，R60与R15之比值即为吸收比，1min后停止测量，并对被试相放电后，改接线测量另两相的绝缘电阻。 3、试验标准 各绝缘电阻的不平衡系数应不大于2，吸收比应不小于。 二、测量定子绕阻的直流电阻 l、测量方法 用双臂电桥分别测定发电机定子线圈和转子线圈直流电阻，并同时记录线圈表面温度，直流电阻应在冷状态下测量，测量时线圈表面温度与周围室内空气温度之差应在土3℃范围内。
2、试验标准 各相的流电阻，相互间差别不得大于最小值的2%，与产品出厂时测量得的数值换算至同温度下的数值比较，其相对变化也不应大于2%。 三、定子线圈直流耐压试验和泄漏电流测量。 定子绕阻的绝缘电阻和吸收比合格后，即可进行直流耐压试验。 1、试验所需设备，JGF—80型直流高压发生器1套。 2、直流试验电压确定(V）：V=3*VH=3*6300V=18900（V）。 3、试验接线如附图(1)：非被试相短路接地于电机外壳上，转子绕阻短路接外壳。 4、试验步骤 试验电路接好后，首先检查各仪表指针是否在零位，量程是否合适，调压器是否在零位。一切无误后，在不接被试品的状态下，先将试验电路进行空试，试验电压按每级倍额定电压分阶段升高，每阶段停留一分钟，读微安表的指示值，然后将电压降至0，断开电流。 试验电路经空试正常后，将电机被试相首尾短接后，接入试验电路，为两相短接后接入电机外壳上。对被试设备加压时，试验电压按每级分阶段升高，每阶段停留1分钟，观察泄漏电流的变化。如无异常，当升到最高试验电压后停留1分钟，读取泄漏电流，一相试完后，降下试验电压断开电源，对被试设备及电容器放电并接地，改试其余两相。若有异常，立即降压查明原因，并消除之，后再试验。
此文档下载后即可编辑 发电机纯电阻负载试验方案工程名称：东莞区域省级通信枢纽楼建设项目 发电机组安装及配套环保工程委托单位：中国移动通信集团广东有限公司东莞分公司编写单位：东莞市荣光技术工程有限公司 编写日期：2011年9月25日 发电机纯电阻负载试验方案 一：工程概况
2000KW发电机组壹台，型号3156B ，该发电机组12小时额定输出功率为常用功率 1820KW 、备用功率 2000KW 。为保证备用电源安装验收要求，制定本试验方案。二：试验依据 1、本工程低压配电设计图纸； 2、GB/—2009/ISO8528-6:2005《往复式内燃机驱动的交流发电机 组第6部分：试验方法》 三：试验方法 1：启动机组，检查排烟管是否漏烟； 2：在空载状态下观察机组的水温、机油压力、有无异常震动、异响、漏油、漏水、排烟是否正常、发电机输出电压、频率是否正常； 3. 发电机组12小时额定功率为 1820 KW,利用检测单位的盐水缸作负 载试验，负载取设计要求 1820 KW。其中空载10分钟,25%负载30分钟、50%负载60分钟、75%负载60分钟、100%负载120分钟。发电机额定输出功率为 1820KW试验至100%，即 1820 KW.
4.试验过程中按GB/的试验项目记录8项，输出电流、输出电压、频率、功率、室温、柴油机油压、冷却水温度、柴油机转速等。 四：耗油量 发电机组型号：3516B 发动机型号：3516 备用功率：2000KW 主用功率：1820KW 耗油量（以全负载计）公升/小时 五：检测人员： 六：安全措施： 1. 每次发电机检测指定专人担任现场安全监督负责人，负责检测现场安全监督工作，包括： ⑴吊卸安全：确定电缆及盐水缸吊卸位置；督促非吊卸工作人员不得
10kV开关站微机保护测控装置调试记录 1编制依据： 1.2GB7261-87继电器及继电保护装臵基本试验方法 2通电前检测 2.1外观检查 外观检查下列内容： a.机箱表面无碰伤； b.油漆(喷塑)均匀、光彩无差异； c.键盘接触可靠； d.指示灯布臵整洁、液晶窗口无划痕。 2.2参数检查 对照装臵铭牌，检查下列内容： a.检查电源模块，电源输进电压与铭牌一致； b.检查交流模块，PT、CT型号与额定参数相同，PT与端子之间的连线正确； c.检查继电器模块，与本型号保护装臵相符合. 2.3装臵接地检测 丈量装臵接地端子机箱上、下、左、右、前、后各部分电阻，阻值应接近于零。 3尽缘、耐压检验 3.1尽缘性能 丈量各输进、输出回路对地以及各输进、输出回路之间的尽缘电阻，其阻值应大于100MW。
3.2耐压性能 在强电回路对地以及各强电回路之间施加2000V、漏电流为5mA的工频电压、历时1分钟，要求无闪烁、击穿现象。 注：耐压检验应由装臵生产厂家进行并提供试验报告 4通电后装臵设臵 装臵第一次上电后，首先进行以下工作： a.检查并记录监控及保护版本号，并确认其为最新版本； b.检查键盘所有按键，手感好，装臵响应正确； c.检查所有LED指示灯，其中运行灯为绿灯，其余为红灯； 5测控功能检验 5.1通道系数检测 为确保装臵丈量及保护定值的精度，使用标准测试源进行通道系数的检测。 测试方法： a．将所有丈量及保护CT串联，并通进1A或5A电流； b．将所有PT并联，并通进57V电压； c．记录所有通道的丈量值，并分别计算各个通道的系数，通道系数=实际值/丈量值；通道系数应在0.950～1.050之间； 5.2CT、PT满刻度检查 测试方法： a．将所有丈量及保护CT串联，并通进1A或5A电流；测得一次电流应与CT一次额定 电流相等。 b．将所有PT并联，并通进57V电压；测得一次电压应与系统额定电压相
编号：汇能电厂1#机组/电气 陕西神木汇能化工有限公司发电工程1×30MW+1×150T/h发电机组 调试报告 江苏华能建设集团有限公司 编制时间：2014年6月
科技档案审批单 报告名称：陕西神木汇能化工有限公司发电工程1×30MW+1×150T/h发电机组调试报告 编号：汇能电厂1#机组/电气报告日期：2014年5月 保管年限：长期密级：一般 调试负责人：王琨调试地点：汇能化工有限公司调试人员：胡小兰董博 调试单位：江苏华能建设集团有限公司 编写：胡小兰 审核：王琨
目录 1.概述 (3) 2.分系统调试 (3) 3.开机前及升速时的测试 (10) 4.短路状态时的测试 (11) 5.空载状态时的测试 (13) 6.带负荷及72小时满负荷试运中的测试 (17) 7.调试中发现问题及改进意见 (18) 8.调试结论 (18)
1、概述： 陕西神木汇能化工有限公司发电工程，发电机、主变压器及厂用电系统的单体试验、分系统及整套启动调试，由江苏华能建设集团有限公司负责。在业主、安装、监理等有关各方的大力协作配合下，于2014年3月15日完成发电系统倒送电，经5月1日至8日发电系统空负荷测试，于2014年5月9日 1 时 52 分并网发电，于 6月10 日完成满负荷连续72小时试运，又接着完成了24小时试运，后即转入商业运行。 在本报告中，列举出各项分系统、整套调试、检验的详细数据，并作了逐项分析、判断，得出明确结论。凡有出厂数据可供对比者（如发电机空载、短路特性）均一一对比分析。各测试、检验项目（如极性、绝缘电阻、相序、电压、电流、差流、残压、轴压、灭磁、同期、励磁、联锁、传动、保护、信号、手自切换等）均达到了合格，良好的要求。 通过满负荷的连续考验，几次开停、并网，各一、二次设备及其保护、信号、仪表等均良好，无异、未出现放电、过热、误动、拒动、错发信号等。达到了机组投入商业运行要求。 2、分系统调试 2.1发电机控制、保护、信号回路传动试验 2.1.1控制及信号回路传动试验： （1）发电机出口开关动作分、合闸，指示灯指示正确，后备保护装置显示正常，综合控制系统能发出与之对应的信号。 （2）在同期屏动作合闸时，各同期开关位置正确，并且合闸回路闭锁可靠。（3）发电机出口开关柜隔离刀控制可靠，信号正确。 2.1.2保护及信号回路传动试验 （1）差动保护（整定值：纵差 4In ）纵差保护：模拟差动保护动作，装置参数显示正确，保护动作能可靠跳开主开关及灭磁开关，综合控制系统能发出与之对应的信号。 （2）后备保护（整定值：过流 4.7A 过负荷：3.78A 过压 137V）过电流保护、过电压保护、过负荷保护：模拟各保护动作，装置参数显示正确，保护动作可靠，并且过流及过压保护动作跳开主开关及灭磁开关，综合控制系统能发出与
RBC800G 系列数字式发电机保护装置 一 装置简介 1.1装置概述 RBC800G 系列数字式发电机保护装置采用高性能芯片支持的通用硬件平台，维护简便；全以太网通讯方式，数据传输快速、可靠；完全中文汉化显示技术，操作简捷。 基于防水、防尘、抗振动设计，可在各种现场条件下运行。 适用于容量为50MW 及以下的火力和水力发电机保护。 1.2装置主要特点 ? 摩托罗拉32位单片机技术，使产品的稳定性和运算速度得到保证 ? 保护采用14位的A/D 转换器、可选配的专用测量模块其A/D 转换精度更是高达24位，各项测量指标轻松达到 ? 配置以大容量的RAM 和Flash Memory ，可记录8至50个录波报告，记录的事件数不少于1000条 ? 可独立整定32套保护定值，定值切换安全方便 ? 高精度的时钟芯片，并配置有GPS 硬件对时电路，便于全系统时钟同步 ? 配备高速以太网络通信接口，并集成了IEC870-5-103标准通信规约 ? 尽心的电气设计，整机无可调节器件 ? 高等级、品质保证的元器件选用 ? 优异的抗干扰性能，组屏或安装于开关柜时不需其它抗干扰模件 ? 完善的自诊断功能 ? 防水、防尘、抗振动的机箱设计 ? 免调试概念设计 1.3功能配置 表1 本系列产品的型号及功能配置表 功能 RBC801G RBC802G 差动速断 √ 比率制动式差动 √ CT 断线闭锁差动 √ CT 断线告警 √ 定子过电压保护 定子接地保护 过负荷告警 √ 反时限过流保护 √ 横差保护 √ 失磁保护 √ 转子一点接地保护 √ 转子二点接地保护 √ 复合电压过流保护 √ 反时限负序过流保护 √ PT 断线告警 √ 发电机断水(开关量) √ 发电机热工(开关量) √ 发电机励磁事故(开关量) √ 主汽门关闭(开关量) √ 其它备用非电量开入 √ √ 遥控功能压板 √ √ GPS 对时 √ √ 远方管理 √ √ 二 技术参数 2.1 额定参数 2.1.1额定直流电压： 220V 或110V （订货注明） 2.1.2 额定交流数据： a) 相电压 3/100 V b) 线电压 100 V c) 交流电流 5A 或1A （订货注明）

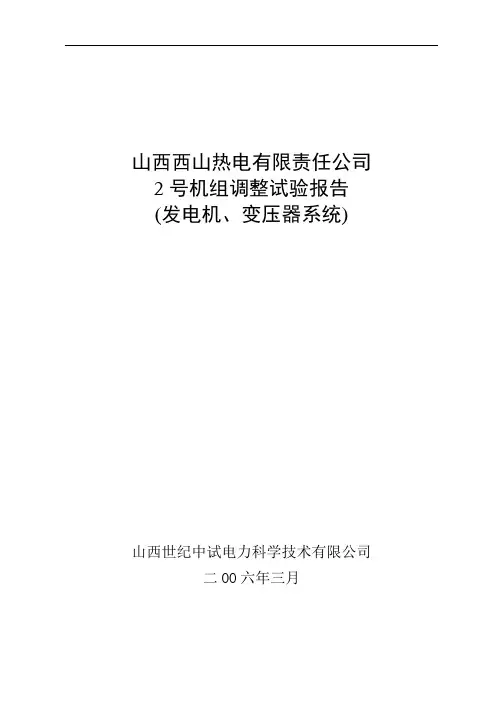

山西西山热电有限责任公司２号机组调整试验报告 (发电机、变压器系统) 山西世纪中试电力科学技术有限公司 二OO六年三月
目录 1 概述 2调试依据及标准 ３调试目的 ４主设备规范 5并网前的检查 6启动试验 7 同期系统检查 8 并网后检查 8 结论 9 附录
1 概述 西山热电工程2号机容量为5０ＭW,上海汽轮发电机有限公司生产，双水内冷冷却方式。自并励静止励磁方式，采用双自动励磁调节装置,由上海发电设备成套设计研究所提供。发变组采用国电南京自动化有限公司生产的８01C型数字式和南京南瑞继保电气有限公司ＲＣS—985系列发电机变压器成套保护装置。 电气启动调试由山西电科院世纪中试承担。具体工作范围及职责，按《火电工程启动调试工作规定》与西山热电签订《合同》及有关《分工协议》进行。试验工作由山西电科院世纪中试统一指挥,各单位密切合作,确保启动试验能够安全顺利进行 西山热电的一次主接线图附后。 2调试依据及标准 2.1 《火力发电厂基本建设工程启动及竣工验收规程(19９6年版)》2.2 《火电工程启动调试工作规定》１996.５。 ２.3 《火电工程调整试运质量检验及评定标准》1９96年版 2．4 《电业安全工作规程》(发电厂和变电所电气部分) ２.5 国家标准《电气装置安装工程电气设备交接试验标准》(ＧB5０150-91)。 2．６原能源部颁发的《继电保护和安全自动装置技术规程》(DL40０－91）。 2.7设备制造厂家有关技术说明书和调试大纲。 3 调试目的 3．1按《火力发电厂基本建设工程启动及竣工验收规程(199６年版)
及其相关规程》要求,完成西山电厂工程电气启动试验。４主设备规范 ４．２主变压器铭牌 4.3 主变高压侧开关 4.4 22０KＶ线路断路器 4.5发电机出口断路器 4.６发电机电压互感器铭牌
微机保护装置 调试作业指导书 编制: 审核: 批准： 2018年11月20日发布2018年11月20日实施
1.目的 为保证微机保护装置的试验质量，特制定本规定。 2.范围 本规范仅适用于：线路保护装置；主变保护装置；电容器保护装置；备用电源自投装置；PT并列保护装置；综合测控保护装置；小电流接地检测装置；非电量保护；差动保护等的调试。 3.职责 3.1试验人员负责试验全过程的安全防护； 3.2试验人员负责试验的准备和实施； 3.3试验人员负责试验的结果的记录、试验数据的处理； 3.4试验人员负责试验设备的使用和管理。 4.工作装备 4.1调整必备设备无 5.工作内容 5.1、系统参数定值的整定： 保护CT变比；测量CT变比；零序CT变比；母线PT变比；线路PT（如进线柜PT)变比及接线方式； 严格按照一次系统图结构及参数对CT的接线方式、CT、PT额定值进行设置。不使用的可以不设置。 5.2保护压板投切： 常用的保护段：速断，时限速断，过流，零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。 保护压板设为“投”或“1”，则为此保护功能投上。保护定值中有控制字的可通过控制字进行投退，且可通过后台进行投退。只有控制字，软压板状态（若未设置则不判），硬压板状态（若未设置则不判）均有效是才投入相关的保护元件，否则退出该保护元件。 根据各单元柜控制回路原理图，确定所需要的保护类型，其他不用的均需要“退”掉，防止对投入的保护段造成影响。 5.3保护定值修改： 常用的三段电流保护：速断，时限速断，过流。还有零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。此类保护定值一般有两部分组成：定值大小，动作时间。仔细阅读保护说明书，根据图纸要求和试验条件合理整定保护参数，定值修改
AE-6051 发电机差动保护装置技术及使用说明书
1. 概述 AE-6051 发电机差动保护装置（以下简称装置），主要适应于50MW以下发电机的差动保护，6051发电机差动保护与6052发电机后备保护一起构成发电机成套保护测控系统。 主要功能 保护功能： a) 差动速断保护 b) 比率差动保护 c) CT断线 遥测功能： 首端侧电流、尾端侧电流 遥控功能： 装置信号复归，保护软压板投退 遥信功能： 8路遥信开入量 其它： 网络对时和手动对时功能 全隔离RS-485通讯接口，国际标准ModBUS-RTU通讯协议 2.技术数据
AC输入电流 额定5A：15A连续；短时250A 1秒 极限动态范围：625A持续1周波（正弦波） 功耗：5A 时0.16V A，15A时1.15V A 额定1A：3A连续；短时100A 1秒 极限动态范围：250A 持续1周波（正弦波） 功耗：1A 时0.06V A，3A时1.18V A 输出接点 符合IEC 255-0-20：1974，采用简单评估法 5A持续 30A接通符合IEEC C37.90：1989 100A持续1秒 启动/返回时间：<5ms 分断能力（L/R = 40ms）： 24V 0.75A 10,000次 48V 0.50A 10,000次 125V 0.30A 10,000次 250V 0.20A 10,000次 循环能力（L/R = 40ms）： 24V 0.75A 每秒2.5次 48V 0.50A 每秒2.5次 125V 0.30A 每秒2.5次
250V 0.20A 每秒2.5次 光隔输入 在额定控制电压下，每个光隔输入的电流为5mA。 额定电源 110伏：88 - 132Vdc或88 – 121Vac 220伏： 176 - 264Vdc或176 - 242Vac 额定5.5瓦, 最大8.5瓦 例行绝缘 试验电流输入端：500Vac 60秒不小于10M 电源、光隔输入及输出接点：500Vac 60秒不小于10M 带CE标志的装置进行下列IEC255-5：1977绝缘测试； 模拟输入：500Vac 60秒不小于10M 电源、光隔输入及输出接点：500Vac 60秒不小于10M 工作温度-10℃～+55℃（+14°F～+131°F）。 老化从室温到+75℃（+167℉）每次48小时以上。一共二十（20）次温度循环。 装置重量 2.5kg（5磅8盎司）。 型式试验及标准 IEEE C37.90.1：1989 IEEE保护继电器及继电器系统抗冲击性能 （SWC）试验标准。 IEEE C37.90.2：1987 继电器系统抗电磁辐射干扰试验试用标准 IEC 68-2-30：1985 基本环境试验程序Part 2:试验，试验Db和导则：
发电机组调试方案 一、工程概况： 工程参与单位： １、建设单位：***房地产开发有限公司 ２、设计单位：中国***设计工程有限公司 ３、监理单位：***工程监理有限公司 ４、施工单位：***房屋开发建设有限公司 该工程是广州***开发有限公司兴建的商住楼，位于广州市***，北靠***城市广场，西临***交通方便，地理位置优越。 ***大厦配备一台800KW柴油发电机，15秒内应急自起动与市电进行电气机械连锁,防止并列运行,消防时作消防应急电源,平时可作重要负荷备用电源。此方案即专门针对此发电机组试运行而制订。 二、设备试运转的目的与范围： （一）目的：安装的最后阶段就是设备试运转及其调整试验。通过设备单机、无负荷运转，检查机械和各系统联动的实际状况，并通过运转过程中必要的调整试验使机械和各系统联动达到正常运转，符合使用要求。 （二）范围： 1、柴油发电机组空载、带载整车试运转 三、设备试运转的依据和标准： 1、GB50231-98《机械设备安装工程施工及验收通用规范》； 2、GB50303-2002《建筑电气工程施工质量验收规范》； 3、ZJQ00-SG-006-2003《建筑电气工程施工工艺标准》 3、设计图纸及设计修改、变更资料； 4、设备技术文件。
四、调试工作机构图： 五、设备运转应具备的条件 (一)参与试运转的设备及其附属装置（包括：电气、仪表等），均应按设计图纸以及设备技术文件全部施工完毕，且经检查验收质量符合要求。工程相应施工记录及资料应齐全，设备的电气（仪表）控制等装置均应按系统检验完毕，应符合试运转要求。（二）试运转需要空载、带载运行均能满足试运转要求；（三）试运转需用的材料、检测仪器，施工机具、安全防护设施及用具，应备齐且能满足试运转要求。 （四）对大型、复杂且十分重要的设备，应制订单项运转方案或运转操作规程。设备试运转及调试方案，应经监理、建设单位审查审批同意后，试运转方可正式进行。 （五）参加试运转的人员，应熟悉设计，了解工艺流程及原理；熟悉设备技术文件，了解的构造及性能；掌握试运转程序及设备操作方法；
附件9 中国国电集团公司 风电场风力发电机组调试作业指导书 1 目的 本作业指导书是为规风力发电机组的现场调试工作编制，主要包含了风力发电机组现场调试工作的项目、步骤和记录，为保证调试工作的标准化提供了参考依据。 2 围 本作业指导书适用于中国国电集团公司全资或控股建设的风力发电机组的现场调试工作，各项目公司应参照本指导书要求，结合风力发电机组型号，分别编制对应机型的调试作业指导书。 现场具体机型的调试作业指导书应包括但不限于本作业指导书中涉及到的技术容。 3引用标准和文件 《风力发电机组安全要求》GB/T 1845.1.1-2001 《风力发电机组通用试验方法》GB/T 19960.2-2005 《风力发电机组功率特性试验》GB/T 18451.2-2003，IEC61400-12:1998 《风力发电机组控制器试验方法》GB/T 19070-2003 《风力发电机组齿轮箱》GB/T 19073-2003 《风力发电机组验收规》GB/T 20319-2006 《电能质量公用电网谐波》GB/T 14549-93
《风力发电机组异步发电机试验方法》JB/T 19071.2-2003 《风力发电场安全规程》DL 796-2001 《风力发电机组偏航系统第2部分试验方法》JB/T 10425.2-2004 《风力发电机组制动系统第2部分试验方法》JB/T 10426.2-2004 《风力发电机组一般液压系统》JB/T 10427-2004 《风力机术语》JB/T 7878-1995 4 术语和定义 本作业指导书中的术语及定义均参照《风力机术语》使用。 根据风力发电机组不同机型具体调试容的差异，本指导书所涉及的特定术语的指示或有不同，宜根据调试的具体机型编制适用的术语和定义。 5 调试前的准备 调试前须确认风力发电机组、配电变压器等相关设备安装工作已通过验收，无遗留缺陷；检查基础接地报告检测数据合格；风力发电机组已具有紧急情况下能够使用的安全设备（安全带、安全绳、安全滑轨等）、灭火器、急救装置等。 5.1技术文件准备 (1)调试方案。 (2)调试技术手册：各零部件说明书及接线图，必要的电气、液压、机械图纸、机组通讯连接拓扑图等。 (3)对应机组的参数列表。 (4)出厂调试记录。
NSC 554U 数字式发电机保护装置 说明书 南京南自四创电气有限公司 20012年6月 *本说明书可能会被修改,请注意最新版本资料
目次 1装置简介 (1) 2 装置硬件构成 (2) 2.1 交、直流输入模件 (2) 2.2 主处理模件 (2) 2.3 人机对话模件 (3) 2.4 输出及信号模件 (2) 3 技术指标 (5) 3.1运行环境 (5) 3.2 额定参数 (5) 3.3 装置技术参数 (5) 4 绝缘性能 (6) 4.1 绝缘电阻 (6) 4.2 介质强度 (6) 4.3 冲击电压 (6) 4.4 耐湿热性能 (6) 4.5 抗电磁干扰性能 (6) 4.6 机械性能 (6) 5 保护原理 (7) 5.1发电机纵差保护 (7) 5.2发电机定子接地保护 (9) 5.3 发电机过电压保护 (10) 5.4 发电机静稳失磁保护 (11) 5.5 发电机定时限负序过流保护 (14) 5.6 发电机过负荷保护 (15) 5.7 发电机叠加直流式转子一点接地保护 (16) 5.8 发电机谐波序电压式转子两点接地保护 (17) 5.9 发电机频率异常保护 (18) 5.10发电机逆功率保护 (19) 5.11发电机复合过流（记忆过流）保护 (20) 5.12 非电量保护（发电机热工保护、灭磁联跳保护、LCB温度高保护） (21) 6 定值清单 (222) 7装置背板布置图 (2224)
1 1装置简介 NSC 554U 发电机保护装置专为小型中型汽轮发电机、水轮发电机、燃气轮发电机等发电机机组设计，且并能满足电厂自动化系统的要求。 保护装置CPU 的保护功能配置表 功能 NSC554U 发电机差动保护 √ 发电机过电压保护 √ 发电机失磁保护 √ 发电机复合电压过流保护 √ 发电机频率保护 √ 发电机转子一点接地保护 √ 发电机转子两点接地保护 √ 发电机定子接地保护 √ 发电机逆功率保护 √ 发电机非电量保护 √ TA 、TV 断线保护 √ ※ 注：装置配有一套完整操作回路，无须单独配置发电机出口断路器操作箱；装置的保护出口方式可由定值整定。 装置的特点： ● 装置的主处理器为Motorola32位微处理器，速度快、可靠性高、资源丰富、扩展余地大 ● 整面板240×128大屏幕液晶显示器，全汉化操作、显示，人机界面友好 ● 多种通信接口，预留RS-232、RS-485/422、CAN ，以太网，可以很方便地与本站或远方系统进行 高速通信 ● A/D 转换精度高、速度快，且无需可调部件，装置自动对采样精度进行调整 ● 完善的软硬件watchdog 自检功能，CPU 故障时自动闭锁出口 ● 装置采用背插式结构，实现了强弱电分开，大大提高了装置的抗干扰性能 ● 调试功能全面、丰富，调试简单
1、工程概况 2、调试依据 3、设备参数 4、仪器设备 5、装置调试 6、调试结论
发电机保护装置调试报告 1、工程概况 2、调试依据 2.1《火电工程调整试运质量检验及评定标准》（2006年版）。 2.2《火力发电建设工程启动试运及验收规程》DL/T5437-2009。 2.3《电气装置安装工程电气设备交接试验标准》GB50150-2006。 2.4《继电保护和安全自动装置技术规程》GBT14825-2006。 2.5厂家技术说明书及图纸。 2.6设计院施工图。 3、设备参数 3.1产品型号：CSC-360E系列 3.2额定交流数据 3.2.1额定交流电流In：5A。 3.2.2额定交流电压：Un:100V,100/√3V 3.2.3额定频率fn：50HZ。 3.3额定直流数据 220V，允许变化范围80%~115%。 3.4生产厂家：北京四方继保有限公司 4、仪器设备 三相试验装置一台 单相试验仪一台 交流电流表一块 交流电压表一块 数字万用表一块 常规及专用工具一套 兆欧表500V、1000V、2500V 各一台 足够的试验测试线 5、装置调试 5.1通电前检查 5.1.1所有互感器的屏蔽层的接地线均已可靠接地，装置外壳已可靠接地。 5.1.2装置面板型号指示、端子号指示、装置铭牌、额定参数、出厂日期及编号等标注完整、正确。 5.1.3装置端子螺丝、固定螺丝紧固可靠，外观无明显变形及划痕。 5.1.4装置背部厂家配线正确无误。外部回路配线正确无误。 5.1.5发电机出口及发电机中性点电流互感器、电压互感器的型号、变比和等级一致。 5.1.6电压电流回路所接电缆线芯截面满足设计和规程要求。 5.1.7对照图纸检查发电机保护回路二次元件连接正确，回路满足设计要求。 5.1.8检查发电机主开关在断开位置。 5.1.9检查发电机出口电压互感器一次保险确已取下。 5.1.10检查MK开关在断开位置。 5.2绝缘检查
微机保护实验报告 试验一 变压器差动保护试验 一、 试验目的 1.熟悉变压器纵差保护的组成原理及整定值的调整方法。 2.了解差动保护制动特性的特点，加深对微机保护的认识。 3.学习微机型继电保护试验测试仪的测试原理和方法 差动保护作为变压器的主保护，配置有波形对称原理的差动保护和差动电流速断保护。其中，差动电流速断保护能在变压器区内严重故障时快速跳开变压器的各侧开关。 二、试验原理 电力变压器是电力系统中不可缺少的电力设备。其故障分为内部故障和外部故障两种。电流差动保护不但能够正确的区分区内外故障，而且不需要与其他元件的保护配合，就可以无延时地切除区内各种故障，具有独特的特点而被广泛的用作变压器的主保护。图1所示为三绕组变压器差动保护的原理接线图。图2为工况下，变压器相关电气量的向量关系图。 这里以Y/△-11主变接线为例，传统继电器差动保护是通过把主变高压侧的二次CT 接成△，把低压侧的二次CT 接成Y 型，来平衡主变高压侧与低压侧的30度相位差的，然后再通过二次CT 变比的不同来平衡电流大小的，接线时要求接入差动继电器的电流要相差180度，即是逆极性接入。 而微机保护要求接入保护装置的各侧CT 均为Y 型接线，显而易见移相是通过软件来完成的，下面来分析一下微机软件移相原理。变压器差动保护软件移相均是移Y 型侧，对于?侧电流的接线，TA 二次电流相位不调整。电流平衡以移相后的Y 型侧电流为基准，△侧电流乘以平衡系数来平衡电流大小。若?侧为△-11接线，软件移相的向量图如图2。 1I 、2I 分别为变压器一次侧和二次侧的电流，参考方向为母线指向变压器；'1I 、'2I 分别为相应的电流互感器二次侧电流。流入差动继电器KD 的电流为： ''12 r I I I =+ 保护动作的判据为： 图1差动保护接线图 图2工况向量关系图
№：001装置名称 型号/规格 试验设备微机综合保护测控装置 校验调试报告 微机综合线路保护单元 MLPR-610Hb-3工程名称： XX化工公司15万吨/年合成氨及20万吨尿素工程单元名称： 生产日期 2011年12月出厂编号Lb6 制造厂商珠海万力达电气股份有限公司微机继电保护测试系统ONLLY-AD461,№AD461L055301； 兆欧表ZC25B-3,№8894；万用表DT890,№C3 检查结果 面板清洁无损 外壳完整无损,插件xx紧固 绝缘阻值 (MΩ) 一、外观检查 检查内容 装置面板 外壳及插件
测试项目 交流输入对地 直流输入对地检查内容 背板端子排 绝缘阻值 (MΩ)检查结果端子排整齐完整,接线紧固可靠测试项目交流输入对直流输入交流对开入(出)回路10V 9.98 9.98 9.9830V 29.99 30.00 29.99绝缘阻值 (MΩ) 二、绝缘检查 测试项目 开入回路对地 开出回路对地 1A 0.99 0.98
0.983A 2.99 3.00 2.995A 5.01 5.01 5.01 >50 >50>50 >50>50>50 50V 50.01 50.02 50.01备注 三、电流采样检查(加三相对称电流)&电压采样检查相别电流 A相（A） B相（A） C相（A） 定值名称 速断电流
限时速断电流 过电流定值 过负荷过流相别电压 A相（V） B相（V） C相（V） 四、保护定值校验（根据用户定值清单给出数据整定校验） 整定动作值（A）整定时限（S）校验动作值（A）动作时间（S）13.68 6.84 3.01 2.740.1 0.5 15 3013.68 6.85 3.02 2.740.095 0.493 15.025 29.896
发电机试验是检查发电机投运前检验其在制造、运输、安装过程中是否受损的重要手段。根据《电气装置安装工程电气设备交接试验标准》（GB50150-91）的规定，发电机容量在6MW以上的同步发电机应进行以下项目试验，为安全、正确地将各项试验工作顺利完成，特制定本试验方案要求试验人员认真负责地遵守各项试验程序。 发电机部分 一、测量定子线圈的绝缘电阻和吸收比 l、试验接线：被试相短接后与兆欧表端子相连，其绝缘良好，非被试相短路后接发电机外壳。 2、测量方法：兆欧表校正无误后，接通被试相进行绝缘测定，并分别记录15"和60"的兆欧值，R60与R15之比值即为吸收比，1min后停止测量，并对被试相放电后，改接线测量另两相的绝缘电阻。 3、试验标准 各绝缘电阻的不平衡系数应不大于2，吸收比应不小于1.3。 二、测量定子绕阻的直流电阻 l、测量方法 用双臂电桥分别测定发电机定子线圈和转子线圈直流电阻，并同时记录线圈表面温度，直流电阻应在冷状态下测量，测量时线圈表面温度与周围室内空气温度之差应在土3℃范围内。 2、试验标准 各相的流电阻，相互间差别不得大于最小值的2%，与产品出厂时测量得的数值换算至同温度下的数值比较，其相对变化也不应大于2%。 三、定子线圈直流耐压试验和泄漏电流测量。 定子绕阻的绝缘电阻和吸收比合格后，即可进行直流耐压试验。 1、试验所需设备，JGF—80型直流高压发生器1套。 2、直流试验电压确定(V）：V=3*VH=3*6300V=18900（V）。 3、试验接线如附图(1)：非被试相短路接地于电机外壳上，转子绕阻短路接外壳。
4、试验步骤 试验电路接好后，首先检查各仪表指针是否在零位，量程是否合适，调压器是否在零位。一切无误后，在不接被试品的状态下，先将试验电路进行空试，试验电压按每级o.5倍额定电压分阶段升高，每阶段停留一分钟，读微安表的指示值，然后将电压降至0，断开电流。 试验电路经空试正常后，将电机被试相首尾短接后，接入试验电路，为两相短接后接入电机外壳上。对被试设备加压时，试验电压按每级0.5VH分阶段升高，每阶段停留1分钟，观察泄漏电流的变化。如无异常，当升到最高试验电压后停留1分钟，读取泄漏电流，一相试完后，降下试验电压断开电源，对被试设备及电容器放电并接地，改试其余两相。若有异常，立即降压查明原因，并消除之，后再试验。 5、试验结果分析： （1）各相泄漏电流的差别应不大于最小值的50%，当最大泄漏电流在20μA以下，各相间差值与出厂试验值比较不应有明显差别。 （2）泄漏电流应不随时间延长而增大。 （3）泄漏电流随电压不成比例地显著增长时应注意分析。 四、交流耐压试验 直流泄漏试验合格之后，可立即进行交流耐压试验。 l、试验设备与仪器 交流试验压器 25KVA 20KV 1台
大学电气工程学院 自动装置实验报告 任课老师：春香 指导老师：徐俊华 同步发电机励磁调节装置 专业班级：电气工程及其自动化093 姓名：汪超群 学号：0902100639 实验时间：2012年12月20日 实验地点：电力系统动模数模体化仿真实验室 一、实验名称 同步发电机励磁调节装置实验 二、实验目的
同步发电机励磁调节装置是《电力系统自动装置》课程的重点容之一，通过同步发电机励磁调节装置课程实验，主要达到以下几方面的目的： 1、加深对同步发电机励磁调节装置理论知识的理解。 2、使学生了解电力系统动模－数模一体化仿真实验室主要设备的基本操作方法。 3、使学生掌握主要的励磁系统试验的试验方法。 4、培养学生发现问题、分析能力、解决问题的综合能力。 三、实验设备基本情况 1、概述 大学电力系统动模－数模一体化仿真实验室建设的指导思想，是在紧密围绕大学建设高水平区域特色研究型大学目标的基础上，把握住现代电力系统不断发展的实际情况，为了满足电气工程学院科研和教学的需要而建设的一个具有高度自动化的多机电力系统综合实验平台。建设好后的综合实验室，能够反映包括新能源在的现代化电能的生产、传输、分配和使用的全过程，充分体现现代电力系统高度自动化、信息化、数字化的特点，体现电力系统的检测、控制、监视、保护、调度的自动化，使之成为电气工程学科提高素质教育水平和科研综合竞争力的基础建设。 目前，实验室承建商及技术服务商—华大电力自动技术已基本完成一期工程的安装和调试，并于2012年12月13日通过了实验教研室及学院组织的项目验收。 2、一次系统接线图 规划的实验室一次主接线如图2所示。目前，一期工程已经安装的情况如下：引自综合楼动力电源的380V三相电经模拟调压器及升压变之后变为800V，并通过QF21接入无穷大系统母线；模拟水轮发电机01G经模拟发电机厂主变01T后，通过模拟断路器01QF连到母线，再通过QF51、200km的110kV模拟线路以及QF52之后连接到无穷大电源母线。此外，在模拟发电厂母线及模拟线路上分别设置了D11、D12、D13、D14四个短路点，以便进行短路实验。
雅通机电设备，备用柴油发电机组技术规范要求 设备名称：备用柴油发电机组及安装工程 一、设备功能（模块）描述: 工艺技术规范: 一)项目基本要求： 若所供货物为进口产品必须具备原产地证明或商检局的检验证明及合法进货渠道证明。 1）本项目柴油发电机组供应范围应包括但不限于以下内容：柴油发动机、交流发电机、冷却系统、调速器、增压器、蓄电池及市电浮充充电器、控制系统、保护系统、膨胀减震节、避震器、空气滤清器、机油、柴油滤清器、专用维修工具、油箱及机组应配置的附件。 2）全套发电机组设备设计、制造和测试标准符合ISO8528、BS4999、AS1359。机组整机技术条件应符合国家标准GB2820－90《工频柴油发电机通用技术条件》。机组技术指标符合ISO3046、IEC34、BS4999、BC5000、BS5514、WDE0530、DIN6271。具有ISO9001质量管理体系认证证书。 3）设备厂商须提供充足的备件和24小时技术支持。供应方须提供相关证明资料。 4）可靠性：供应方必须能确保系统选用的产品必须是高可靠性的。 二)发电机组整体要求:
1）发电机组要求 发电机组为全新整机原装进口或者国内授权厂家组装成套生产 机组备用/主用功率：310/280KW 柴油发动机：进口或合资柴油发动机（推荐品牌：康明斯、帕琼斯、沃尔沃）交流发电机：进口或无锡史坦福无刷交流发电机 额定电压：400/230V 额定频率：50Hz 功率因素：滞后0．8以上 绝缘等级：IP21以上 励磁方式：无刷自励式 接线方式：三相四线 电压调整方式：自动电压调节 输出电压：可调整
2）发电机组具备全自动启动功能，实现无人值守，当市电停电时自动启动机组供电，当市电恢复后，机组自行延时停机，手动控制与自动控制可切换。 3）发电机组要有自动故障监控系统及保护系统，例如发电机的过载、短路、缺相、超水温、失速等保护；另外柴油机的各项数据也要监测及保护，例如油温、缺油、油压、水温、超速等保护。 4）发电机组必须有完善的售后服务及技术支持，例如快速服务反应时间、零件供应等，提供操作手册、维修保养手册、零件书、电路图、安装图等。 5）油箱大小的确定：满足机组满负荷运行8小时以上 6）发动机均要求为6缸直列。并提供产品合格证。 7）交流发电机要求提供产品合格证。 8）类型：四冲程涡轮增压柴油发动机，使用中国零号柴油。 9）冷却方式：水冷式散热，自带风扇水箱闭式内循环冷却。 10）转速：l500转／分。 11）启动方式：DC24V电池启动。 12）调速方式：电子调速。 三)发电机组控制器基本功能要求
GLB-2微机综合保护器 使用说明书 深圳市国立旭振电气技术有限公司
一、概述 GLB-2微机智能综合保护器是针对小型水电站发电机保护存在问题而专门设计的智能型保护装置。它以PIC单片机为核心，硬件简单，精度较高，稳定性、可靠性好，整定灵活，功能多样。它具有过载、过流、短路三段反时限电流保护，以及过压、欠压、过速（飞车）、欠速保护，过速、欠速保护会自动根据发电机并网（电流>6%Ie视为并网状态）情况作不同处理。 本保护器为了减少不必要的误操作，参数修改必须正确输入密码才能进行。另外保护器还有对参数设定值的定期比较、刷新的功能，做到万无一失。 本保护器可完全取代传统的多继电器式、机械式的保护装置，简化了安装提高了可靠性。另外装置还兼有发电机电压、电流、频率的数显功能，直接显示实际值（不再是比例值），便于观察与操作，使用非常方便。可适用于中小型电站与老电站的改造，能极大地提高电站保护的可靠性和安全性，同时对于提高电站的自动化水平也具有积极意义。 二、技术指标 1. 适用范围：各类中、小型高压和低压发电机组 2. 输入信号 (1)PT电压： a. 标称100V发电机PT（电压互感器）电压 b. 标称230V发电机相电压 c. 标称400V发电机线电压 (2) 三相电流：标称5A发电机三相CT (电流互感器)电流信号 3. 输出信号：继电器开关信号(常开) 触点容量：AC380V/3A AC220V/5A DC110V/0.8A DC220V/0.2A a. 故障输出（用于分断并网开关） b. 飞车保护输出（用于控制调速器减速或“水旁路”） 4. 电压测量精度:不低于±1％ 5. 电流测量精度:不低于±1％ 6．频率测量精度:不低于±0.01％ 7. 工作电源: 交流150V～360V 直流200V～250V 8. 功耗:小于6W 9. 工作环境 环境温度:-5℃～＋45℃ 相对湿度:不大于90%(40℃) 海拔2500米以下地区

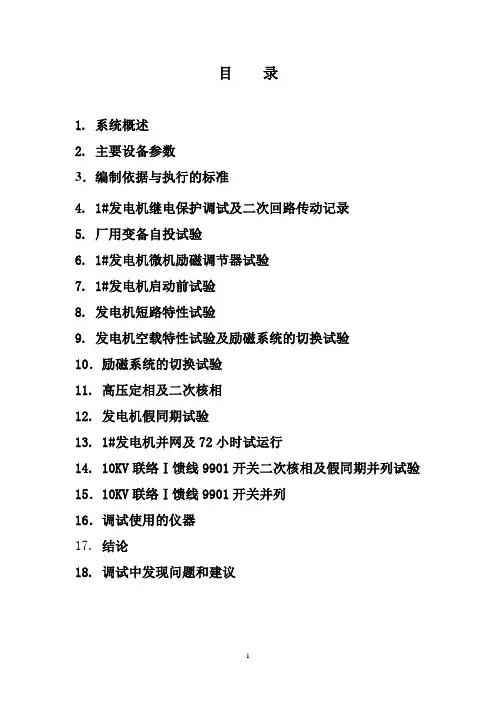

目录 1. 系统概述 2. 主要设备参数 3．编制依据与执行的标准 4. 1#发电机继电保护调试及二次回路传动记录 5. 厂用变备自投试验 6. 1#发电机微机励磁调节器试验 7. 1#发电机启动前试验 8. 发电机短路特性试验 9. 发电机空载特性试验及励磁系统的切换试验 10．励磁系统的切换试验 11. 高压定相及二次核相 12. 发电机假同期试验 13. 1#发电机并网及72小时试运行 14. 10KV联络Ⅰ馈线9901开关二次核相及假同期并列试验15．10KV联络Ⅰ馈线9901开关并列 16．调试使用的仪器 17. 结论 18. 调试中发现问题和建议
