铜导线电流密度及电阻率【含表】

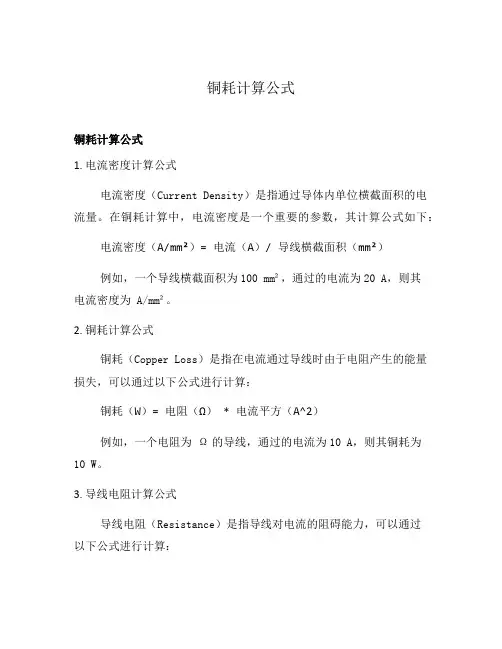

今天的主题是铜导线电流密度及电阻率。铜导线电流密度的情况怎么样？铜导线电流密度计算公式是什么？铜导线电阻率是多少？铜导线电阻率计算公式有吗？铜导线电阻率的单位和符号是什么？这些都是我们今天要解决的问题。好了，废话不多说，在进入今天的主题铜导线电流密度及电阻率之前先来看看什么是铜导线电流密度。铜导线电流密度是指铜导线某点电流强弱和流动方向的物理量。它是矢量，其大小等于单位时间内通过某一单位面积的电量，方向向量为单位面积相应截面的法向量，指向由正电荷通过此截面的指向确定。导线中不同点上与电流方向垂直的单位面积上流过的电流不同，为了描写每点的电流情况，有必要引入一个矢量场——电流密度J，即面电流密度。每点的J的方向定义为该点的正电荷运动方向，J 的大小则定义为过点并与J垂直的单位面积上的电流·
了解完什么是铜导线电流密度后的定义后，让我们来看看铜导线电流密度的其他信息。

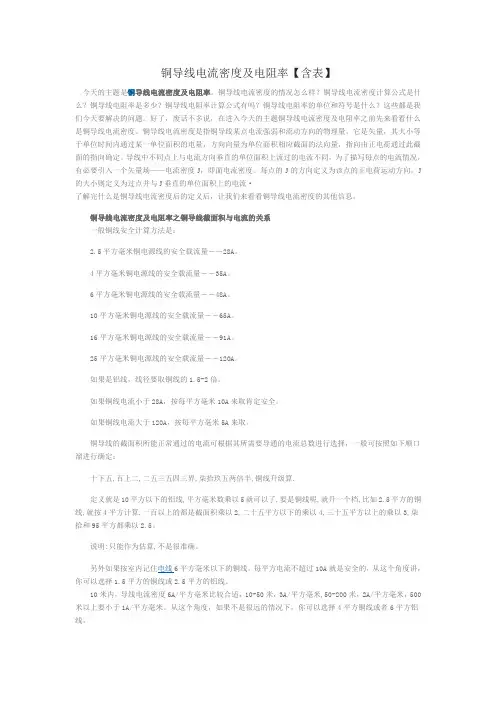

铜导线电流密度及电阻率之铜导线截面积与电流的关系
一般铜线安全计算方法是：
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A。
6平方毫米铜电源线的安全载流量－－48A。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
铜导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：

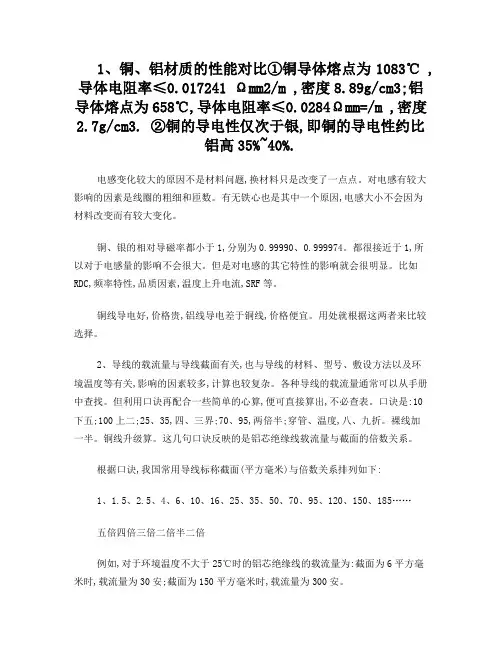

十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.
定义就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5。
说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。
下面是铜导线在不同温度下的线径和所能承受的最大电流表格。
注：导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意
输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。

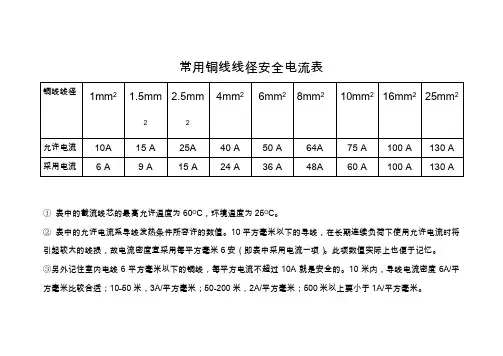

铜导线电流密度及电阻率之最大承受电流表

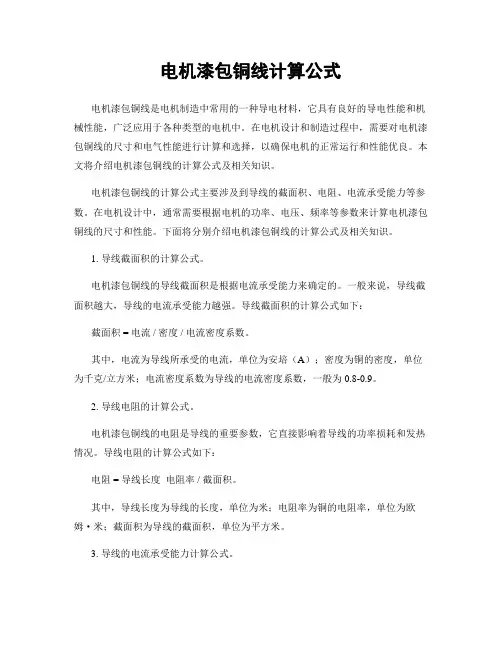

导线线径一般按如下公式计算：
铜线：S=IL/54.4*U`
铝线：S=IL/34*U`
式中：I——导线中通过的最大电流（A）
L——导线的长度（M）
U`——充许的电源降（V）
S——导线的截面积（MM2）
说明：
1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。。
2、计算出来的截面积往上靠.绝缘导线载流量估算
铝芯绝缘导线载流
根据绝缘导线所要求通过的总电流，当总电流为10A以下时，导线每平方毫米的截面面积可通过5A电流，100A以上则每平方毫米截面只可通过2A电流，10～50A之间每平方毫米可通过4A电流，50～100安之间每平方毫米可通过3A电流，按照这样计算后，若属于埋地或套管敷设时则可通过的电流值应乘于0.75。
铜导线电流密度及电阻率之铜导线电流密度我们已经全部讲完了，现在就来看看今天的第二块内容铜导线电流密度及电阻率之铜导线电阻率。
铜导线电流密度及电阻率之铜导线电阻率定义

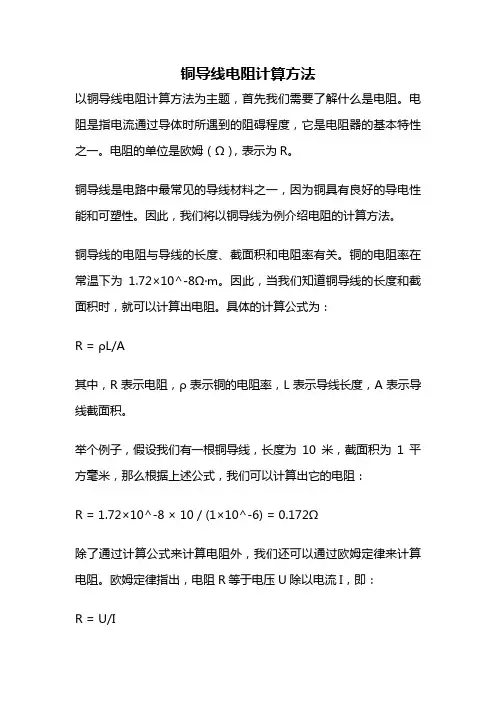

所谓的铜导线电阻率就是指以铜线为载体，电流在导线内具有电阻的大小。铜导线电阻率指的是长1米、横截面积是1平方毫米的在常温下（20℃时）铜导线的电阻。没有特殊说明，那么铜导线电阻率就是指在20℃时候的电阻率了。铜导线电阻率的单位就是欧姆·米，就是Ω·m。铜导线电阻率符号就是：ρ。
了解完铜导线电阻率的定义，就来看看铜导线电阻率的特点是什么。
铜导线电流密度及电阻率之铜导线电阻率特点
铜导线电阻率的特点：如下

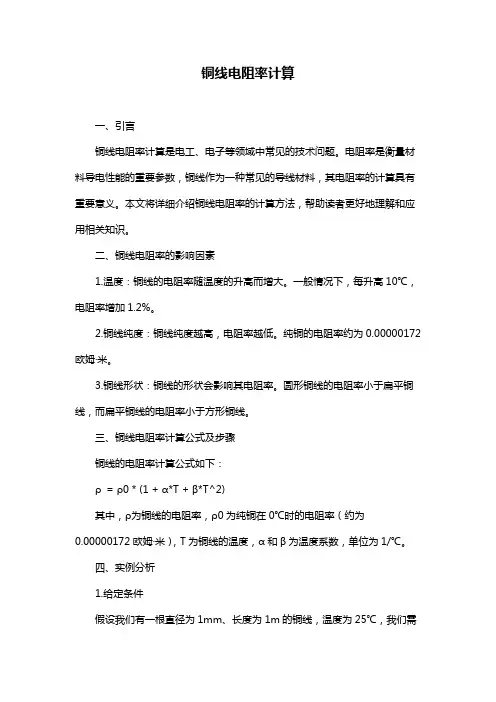

1、铜导线电阻率ρ不仅和导体的材料有关，还和铜导线的温度有关。在温度变化不大的范围内，：几乎所有金属的电阻率随温度作线性变化，即ρ=ρo(1+)。式中t是摄氏温度，ρo是O℃时的电阻率，是电阻率温度系数。
2、由于铜导线电阻率随温度改变而改变，所以对于某些电器的电阻，必须说明它们所处的物理状态。如一个220V-1OOW电灯灯丝的电阻，通电时是484欧姆，未通电时只有40欧姆左右。
铜导线电阻率和和铜导线电阻的比较：铜导线电阻率和铜导线电阻是两个不同的概念。铜导线电阻率是反映铜导线对电流阻碍作用的属性，铜导线电阻是反映铜导线对电流阻碍作用的属性。
铜导线电阻率和铜导线体积电阻率的关系：单位横截面积、单位长度铜导体的电阻值称为体积电阻率(简称电阻率)，也称铜导线电阻系数，用符号ρ表示。
铜导线电流密度及电阻率之不同温度下铜导线电阻率：见下表
铜导线电流密度及电阻率之提高铜导线电阻率的方法：
1、增大电阻率必须加上杂质，比如其他的金属成分。但这样的结果就不是铜了，只是铜合金。
2、另外，提高工作温度也会增大电阻率，但比较不实用。
