住宅小区外网施工图设计要求

住宅小区外网施工图设计要求
住宅小区外网施工图设计要求

住宅小区

室外综合管线专业设计任务指导书

1 目标

为统一我公司室外综合管线的设计,加强设计质量控制,在满足国家设计规范和济南地方相关设计规程、标准的前提下,规范设计任务书中的技术要求,在提高工作效率的同时逐步实行工程管理标准化。

2 设计总则

2.1 应按最新版国家设计规范、施工规范及济南地方相关设计规程及标准执行。

2.1 对于设计规范中以黑体字标注的强制性条文,必须严格执行,不得有任何违反。

2.3 应执行建设部《建筑工程设计文件编制深度的规定》(2003版)。

2.4 设计应符合山东省工程建设标准图集。

3 相关设计规范、规程及标准

3.1 给排水专业

《建筑给排水设计规范》50015-2003(2009年版)

《建筑中水设计规范》50336-2002

《室外给水设计规范》50013-2006

《室外排水设计规范》50014-2006

《给排水制图标准》50106-2001

《城市居民生活用水量标准》50331-2002

《建筑设计防火规范》50016-2006

《高层民用建筑设计防火规范》50054-95(2005年版)《汽车库、修车库、停车场设计防火规范》50067-97

《自动喷水灭火系统设计规范》50084-2001

《建筑灭火器配置设计规范》50140-2005

《建筑给水排水及采暖工程施工质量验收规范》50242-2002 《自动喷水灭火系统施工及验收规范》50261-2005

3.2 暖通专业

《采暖通风与空气调节设计规范》50019-2003

《民用建筑热工设计规范》50176-93

《民用建筑节能设计标准》(采暖居住建筑部分)26-95

《暖通空调制图标准》50114-2001

《建筑设计防火规范》50016-2006

《高层民用建筑设计防火规范》50054-95(2005年版)《汽车库、修车库、停车场设计防火规范》50067-97

《供热计量技术规程》173-2009

《地面辐射供暖技术规程》142-2004

《直埋式预制保温管道工程设计技术规程》9-94

《城镇燃气设计规范》50028-2006

《建筑给水排水及采暖工程施工质量验收规范》50242-2002 《直埋式预制保温管道工程施工及验收规范》11-94

《山东省居住建筑节能设计标准》14-037-2012

《低温热水地板辐射供热技术规程》1414-2002

3.3 电气专业

《民用建筑电气设计规范》16-2008

《建筑设计防火规范》50016-2006

《高层民用建筑设计防火规范》2005年版50045-95

《建筑物防雷设计规范》2000年版50057-94

《安全防范系统验收规则》308-2001

《智能建筑设计标准》50314-2006

《安全防范工程技术规范》50348-2004

《建筑物电子信息系统防雷技术规范》50343-2004

《有线广播录音、播音室声学设计规范和用户技术要求》26-86 《电子计算机房设计规范》50174-93

《智能建筑弱电工程设计施工图集》97X700

《大楼通信综合布线系统总规范》926.1-97

《综合布线系统工程设计规范》50311-2007

《智能建筑工程质量验收规范》50339-2003

《建筑电气工程施工质量验收规范》50303-2002

《综合布线系统工程验收规范》50312-2007

《电气装置安装工程电缆施工及验收规范》50168-92

《电气装置安装工程接地装置施工及验收规范》50169-92

《彩色电视图像传输标准》1583-79

《入侵探测器通用技术条件》10408-89

《施工现场临时用电安全技术规范》46-88

《山东省公共安全技术防范》

4 设计相关基础资料

4.1 由甲方提供的相关给排水专业基础设计资料

4.2 由甲方提供的相关暖通专业基础设计资料

4.3 由甲方提供的相关电气专业基础设计资料

4. 4 管材标准设计选用表

5 项目概况

(基本情况)

居住区占地平方米。

******

6 设计内容及要求

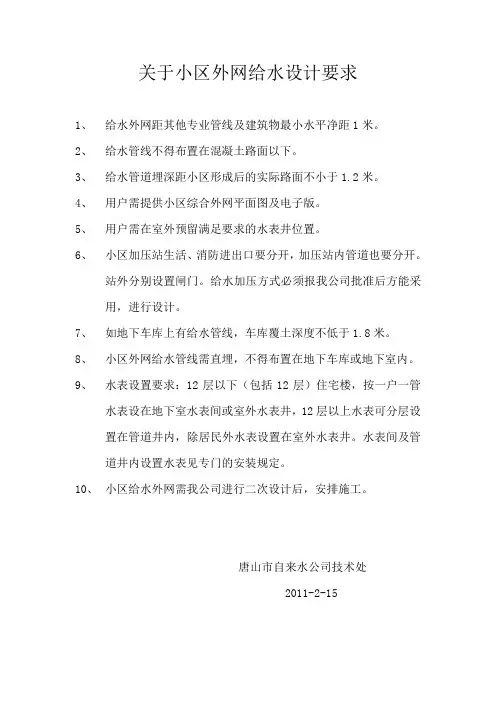

6.1 给水系统

布置小区内各种供水管道。确定生活用水的供水分区;确定小区生活用水加压泵房的大小、位置;确定小区消防泵房及消防水池的大小、位置,并进行站房工艺施工图设计。要求绘制给水节点图。

6.2 污水系统:采用雨污分流制。要求绘制管道纵断面图。

6.3 雨水系统:采用雨污分流制。要求绘制管道纵断面图。

6.4 中水系统:结合景观绿化的图纸,合理布置小区中水管道。确定小区中水处理站的位置、占地面积。

6.5 热力系统:布置小区一次、二次热力管道,确定热交换站大小及位置。要求绘制管道水压图,并出具管道水力计算。

6.6 强电系统:布置高、低压电缆;布置小区道路照明、景观供电(含门卫室、道闸)。

确定高压变电室的数量、位置及大小,并给出各自的容量。

6.7 弱电系统:包括电视、电话、宽带、消防报警联动、电视监控、背景音乐等系统。电视、电话、宽带要求预留足够的穿线管,其它均到位。

消防控制中心和监控机房合用一室(含五方通话机房),确定房间

位置及大小,并进行内部各种设备的选型及布置。

6.8 天然气系统:合理布置管道,确定调压站位置。

6.9 综合管线:绘制各种管线的布置详图,并绘制管线交叉的节点大样图。

7 管线综合

7.1管线综合目的

综合解决各专业工程技术管线布置及其相互间的矛盾,从全面出发,使各种管线布置合理、经济,最后将各种管线统一布置在管线综合平面图上,包括内容为:

1) 敷设时的排列顺序;

2) 最小水平净距、最小垂直净距;

3) 与周围建、构筑物的最小水平净距、最小垂直净距。

7.2综合管网检查井设置要求

检查井位置需考虑以下原则:一,美观性原则;二,行车震动井盖发出噪声,影响附近住户生活;三,检修时减少对用户影响,并且检修方便。

7.3室外综合管网设计必须与道路及景观园林设计进行综合统筹考虑,具体要求如下:

1) 小区内车行道路及入户通道上应尽量不设置检查井,私家花园内尽量少设置检查井,若必须设置,不宜集中设置在单户私家花园内;井盖应以设于公共隐蔽位置为佳。

2) 小区内给水、燃气等压力管线可设置于车行路下方,应尽量靠近路边布置,管道间距应布置紧凑,满足施工要求;检修阀门等应设置于车行路以外位置。

3) 小区内雨水、污水等重力流管线可设置于车行路边,但检查井盖应设置于路边的人行道或绿地内,且检查井盖应与相邻道路或围墙边线平行,并与园林专业协调进行装饰处理。

4) 为了提高“三点一线”景观示范区品质,要求车行及人行道路及通道上不得设置各类检查井,检查井应以化妆井盖形式设置于绿化中进行隐蔽,并且不应与植物种植冲突。硬质铺装广场允许有少量检查井,检查井位置必须与铺装图案对缝齐整,以求美观。参考做法详见下图:

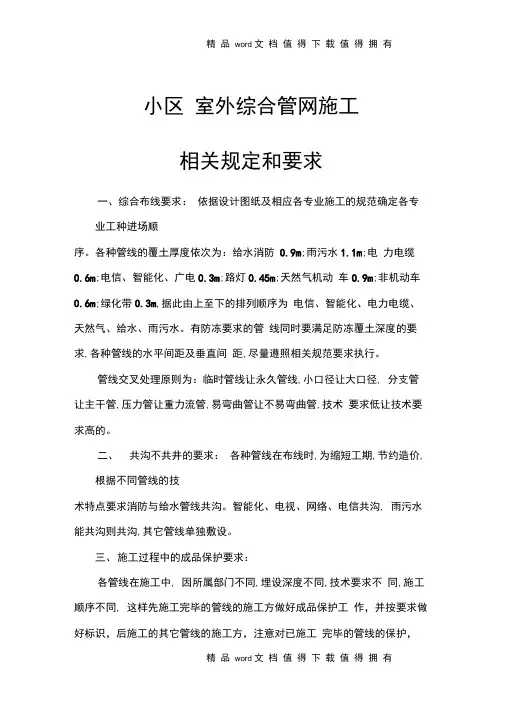

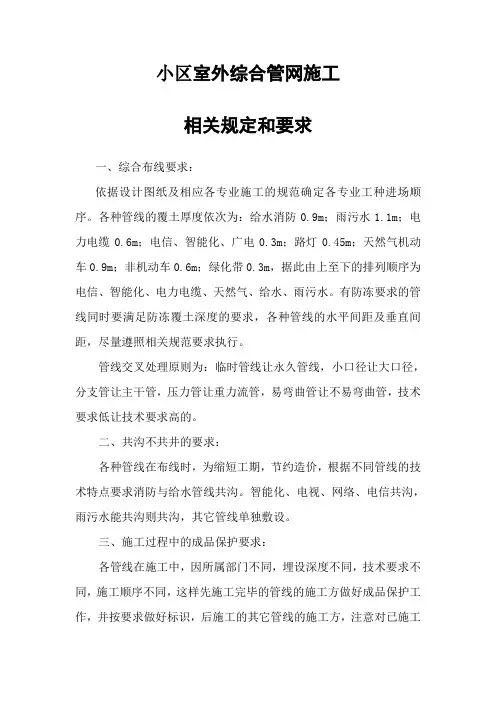

7.4 各类管线布置及间距标准

1) 平面布置

离建筑物的水平排序,由近及远宜为:电力管线、电信管线、煤气管、热力管、给水管、雨水管、污水管;减少交叉穿越;管线敷设应充分利用地形。

2) 竖向布置

各种工程管线不应在垂直方向重叠直埋敷设;自地表往下宜按以下顺序进行埋设:电力、电信管线、热力管线、燃气管线、给水管线、雨水排水管线、污水排水管线。工程管线在交叉点的高程应根据排水管线的高程确定;

3) 工程管线竖向位置发生矛盾时应遵循以下原则:压力管让重力自流管线;可弯曲管线让不易弯曲管线;分支管线让主干管线;小管径管线让大管径管线;电力电缆与电信管缆宜远离,并按照电力管线在道路东侧或南侧、电信管线在道路西侧或北侧的原则布置;尽可能将性质类似、埋深接近的管线排列在一起。;施工量小的让施工量大的;检修次数少的、方便的,让检修次数多的、不方便的。

7.5 地下管线交叉时最小(水平)垂直净距(m)要求..

8 管材标准设计选用表

8.1给水管及.中水管采用给水管.

8.2污水管及雨水管采用塑料排水管.

8.3热力管采用聚氨酯发泡管.

8.4电缆

9 设计成果

以上各种管线的平面图,复杂者,要有纵断面图.

10 外网设计工期安排

考察设计单位:4~7天。

招标确定设计单位:10~12天。

方案确定:10~15天。

施工图完成:5万平方需12~15天,5~10万平方需17~20天,10万以上需20~30天。

所需资料:各建筑单体施工图、项目总平面图、绿化图。

2016.9
