浪涌（冲击）抗扰度试验作业指导书
1. 范围：
本作业指导书规定了整机浪涌（冲击）抗扰度试验方法。
2. 引用标准：
GB4706.1-2005《家用和类似用途电器的安全第一部分：通用要求》
GB 4343.2-1999《电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度—产品类标准》
GB/T 17626.5-1999《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》
GB/T 4365-2003《电磁兼容术语》
IEC 60335-1:2001+A1:2004《Household and similar electrical appliances－Safety －
Part 1:General requirements》
CISPR 14-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》
IEC 61000-4-5:2005《Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test》
EN60335-1:2002《Household and similar electrical appliances - Safety - Part 1: General requirements》
EN 55014-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》
EN 61000-4-5:1995+A1:2001 《Electromagnetic compatibility (EMC) - Part 4: Testing and measurement techniques - Section 5: Surge immunity test 》
3. 术语和定义：
下列术语和定义适用于本标准。
3.1 EUT equipment under test
受试设备。
3.2 浪涌（冲击） surge
沿线路传递的电流、电压或功率的瞬态波。
3.3 耦合网络 coupling network
用于将能量从一个电路传递到另一个电路的电路
3.4 去耦网络 decoupling network
用于防止施加到EUT上的浪涌（冲击）影响其他不做实验的装置、设备或系统的电路
3.5 差模电压 differential mode voltage
一组规定的带电导体中任意两根之间的电压。差模电压又称对称电压
（symmetrical voltage）。
3.6 共模电压 common mode voltage
每个导体与规定参考点（通常是地或机壳）之间的相电压的平均值。
3.6 瞬态（的） transient
在两相邻稳定状态之间变化的物理量或物理现象，其变化时间小于所关注的时间尺度。
3.7 （脉冲的）上升时间 rise time （of a pluse）
脉冲瞬时值首次从给定下限值上升到给定上限值所经历的时间。
注：除特别指明外，下限值及上限值分别定为脉冲幅值的10％和90％。
3.8 电压浪涌 voltage surge．
沿线路或电路传播的瞬态电压波。其特征是电压快速上升后缓慢下降。
3.9 测试主机（UCS 500M 6B）：
电源：230V与115V 50/60Hz
额定电流：单相16A
3.10 耦合去耦网络CNV 504A：用于直流电源端口,电源：50V/1A

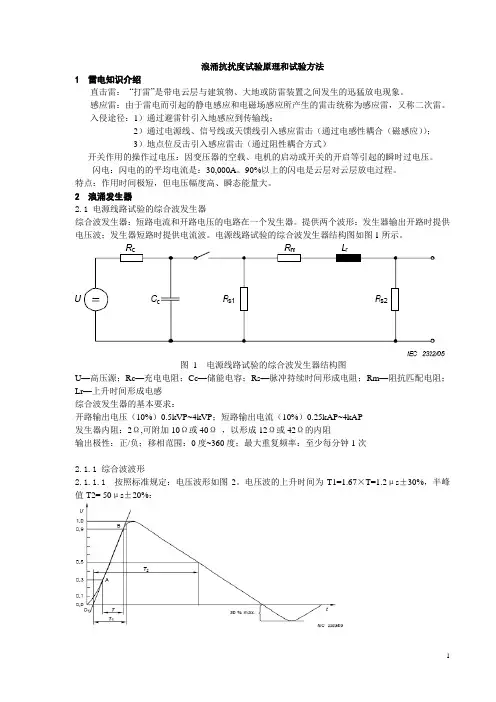

4. 参数要求：
4.1 电流测试范围：单相0～16A。
4.2 仪器要求
开路输出电压范围: 至少0.25KV(1±10%)--4KV(1±10%)；
短路输出电流范围: 至少0.25KA(1±10%)--2KA(1±10%)；
相位偏移：随交流电源相角在0o--360o变化；
信号发生器：产生1.2/50μs的电压浪涌（开路状态下）和8/20μs的电流浪涌（短
路情况下）；
等效输出阻抗：开路输出电压峰值与短路输出电流峰值之比；
5. 试验条件：
5.1 气候条件：
5.1.1 环境温度：15℃～35℃；
5.1.2 相对湿度：10%～75%
5.1.3 大气压力：86kPa～106kPa
5.2 电磁条件：
5.2.1 为不影响测试结果，实验室的电磁条件应保证被试设备能正常运行。
5.3 EUT的实验布置：
5.3.1 没有特殊的要求；
5.3.2 EUT与耦合网络间的连接线长度应为2m（或更短）。
5.4 EUT运行模式
5.4.1 在典型、最敏感的预期运行模式运行（尽量让所有的电子元器件运行），EMC风
险评估在待机模式下测试，应在防浪涌装置断开的条件下运行。
6. 实验程序：
6.1 将EUT通过耦合/去耦网络连接到电源上；
6.2 EMC试验选择EUT的运行模式（典型最敏感的预期运行模式、待机状态等），并运行
EUT（或待机）；
6.3 选择被耦合的线路（相线之间，相线与零线之间，相线、零线和地线之间）；
6.4 选择试验等级，设置试验参数（试验电压、极性、重复频率、和同步相位）
6.5 分别在试验电源电压过零（0°和180°）和峰值（90°和270°）处连续施加正负极
性的试验电压各5次；
6.6 试验过程中，观察EUT运行情况，并作好试验纪录。
6.7 试验进行中,测试人员应站在6米外，遥控操作风速键、温度键等不改变当前运行状态的按键，判定遥控信号是否良好接收。
7.合格评定：
试验的结果按GB4343.2-1999规定的性能判据B进行判定，简叙如下：试验后器具应按预期继续运行。当器具按预期使用时，其性能降低或功能丧失不允许低于制造商规定的性能水平（或可容许的性能丧失）。在试验过程中，性能下降是允许的，但不允许实际运行状态或存贮数据有所改变。如果制造商未规定最低的性能水平或可容许的性能丧失，则可以从产品说明书、文件及用户按预期使用时对器具的合理期望中推断。
