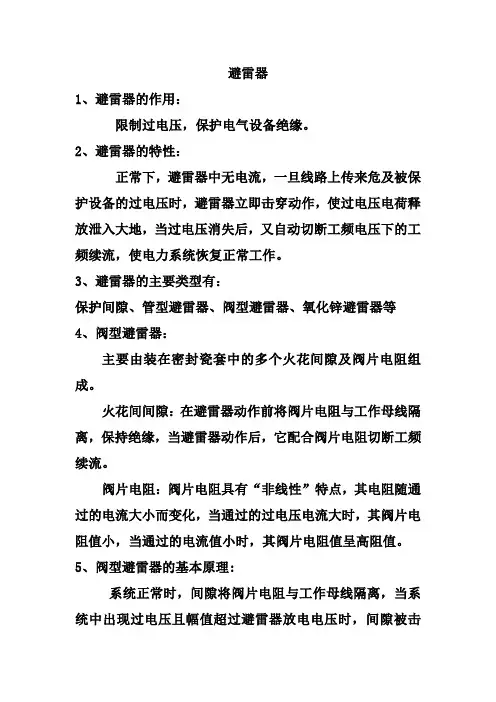

避雷器的作用和分类各有哪些？
答：（1）避雷器是变电站保护设备免遭雷电冲击波袭击的设备。当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。
（2）避雷器按其发展的先后可分为：保护间隙——是最简单形式的避雷器；管型避雷器——也是一个保护间隙，但它能在放电后自行灭弧；阀型避雷器——是将单个放电间隙分成许多短的串联间隙，同时增加了非线性电阻，提高了保护性能；磁吹避雷器——利用了磁吹式火花间隙，提高了灭弧能力，同时还具有限制内部过电压能力；氧化锌避雷器——利用了氧化锌阀片理想的伏安特性（非线性极高，即在大电流时呈低电阻特性，限制了避雷器上的电压，在正常工频电压下呈高电阻特性），具有无间隙、无续流残压低等优点，也能限制内部过电压，被广泛使用。
过电压对变压器有什么危害?为防止过电压对变压器的危害，应采取哪些措施?
变压器过电压有大气过电压和操作过电压两类。操作过电压的数值一般为额定电压的2——4．5倍，而大气过电压则可达到额定电压的8—12倍。变压器设汁的绝缘强度—般考虑能承受2.5倍的过电压。因此超过2．5倍的过电压，不论哪—种过电压都有可能使变压器绝缘损坏。变胀器内部的电压分布受电压的频率和变压器的电阻、感抗、容抗的影响有很大差异，在工频电压情况下容抗是很大的，由它构成的电路相当于断路，因此，正常情况下变压器内部电压分布只考虑电阻和电感就可以了，其分布基本均匀的。大气过电压或操作过电压基本是冲击波，由于冲击波的频率很高，波前陡度很大，波前时间为１.5μs的冲击波其频率相当于160kHz，因此，在过电压冲击波的作用下，变压器容抗很小，对变压器内部电压的分布影响很大。冲击波作用于变压器绕组时的危害可分成起始瞬间和振荡过程两个阶段来说明。
（1）起始瞬间。当t=0时，绕组的电容起主要作用，电阻和电感的影响可以忽略不计。当冲击波一进入高压绕组，由于有对地电容的存在，绕组每一匝间电容流过的电流不同，起始瞬间的电压分布使绕组首端几匝间出现很大的匝间电压，因此，头几匝的线圈间的绝缘受到严重威胁，最高的匝间电压可达额定电压的50～200倍。
(2)振荡过程。当t>0时，从起始电压分布过渡到最终电压分布的这个阶段，有振荡现象。在此过程中，起作用的不仅有电容，而且还有电感和电阻，在绕组不同的点上将分别在不同时刻出现最大电位(对地电压)。绕组不同点出现的对地电压可升到2倍的冲击波电压值，绕组对地主绝缘有可能损坏。绕组上的电
压分布均匀与否和绕组对地电容和匝间电容的比值大小有关，比值越小绕组上的电容分布越均匀。
为了防止过电压损坏变压器，首先安装避雷器，不使超过绕组绝缘强度的电压幅值作用到绕组上；其次在110kV及以上的变压器上加装静电屏、静电极，采用纠结式线圈等改善匝间电容，尽量使起始电压和最终电比分布均匀，并在t=0~∞其间不产生振荡。
后备保护的作用和特点是什么？
答：（1）后备保护有近后备和远后备两种构成方式。
（2）远后备——在每个被保护元件配置的一套保护中有分别起主保护、后备保护作用的两部分。作为后备保护的部分既可作为该元件主保护拒动的后备，更主要是作为相邻下一元件的断路器或保护拒动的后备。（3）近后备——在每个被保护元件上都装设分别起主保护和后备保护作用的两套独立保护，近后备作用实现的特点为：首先是“就近”实现，不依靠相邻上一元件处的保护；其次是主保护拒动，由本处的后备保护起作用。断路器拒动则由本站装设的断路器失灵保护（属近后备）动作切除连接在该段母线上的其它断路器。
（4）远后备保护的功能比较完善，它对相邻元件的保护装置、断路器、二次回路和直流电源故障引起的拒动都能起到后备作用，同时比较简单经济，宜优先采用。一般只有当远后备保护不能满足灵敏度要求时，才考虑采用近后备方式。
并联电容器组中串联电抗器的作用是什么？
答：并联电容器组中串联电抗器（组成了谐振电路）的作用是降低电容器组在合闸过程中产生的涌流倍数和涌流频率影响电容器组；能限制操作过电压，滤除指定的高次谐波，同时抑制其它次谐波放大，减少电网中电压波形畸变。
瓦斯继电器的作用是什么？
答：瓦斯继电器是变压器重要的保护元件。其作用是当变压器内部发生故障时，油中产生气体或油气流动时，瓦斯继电器动作，发出信号或作用于变压器跳闸，以保护变压器。另外，发生故障后，可以通过瓦斯继电器的视窗观察气体的颜色并取气进行分析，从而对故障性质做出判断。
差动保护的原理和作用范围有哪些？
答：差动保护的原理是按比较变压器各侧电流的大小和相位的循环电流原理构成的。是将变压器各侧电流互感器二次同极性端用导线联接，电流继电器接于差动回路中。它能正确区分变压器区内、区外故障，并能瞬时切除区内故障。其保护范围是变压器各侧差动保护用电流互感器之间的一次电气部分。
变压器油枕（储油柜）的作用是什么？
答：（1）当变压器油的体积随着油的温度膨胀或缩小时，油枕（储油柜）起储油或补油的作用，保证油箱内充满油，同时也使变压器缩小了油与空气的接触面积，可减少油的劣化速度。其侧面还装有油标管（铁
磁油位计），用以监视油位变化。其体积大小是以在冬季停用时看得见和夏季最大负荷时不溢出为标准的，约为变压器油体积的1/10。对于铁磁油位计其指示值应与变压器本体上的温度-油位曲线相对应。
（2）变压器的油枕（储油柜）分本体（油箱）和分接开关油枕（储油柜）两种。要求本体油位略高于分接油位，以防止分接油箱的油渗入本体油箱，影响变压器本体油箱油的绝缘。因为分接油箱的油还有灭弧作用，油的劣化快且杂质多。分接开关滤油机的作用就是在有载分接开关每次动作调压后自动滤油一次。
变压器套管的作用是什么?有哪些要求?
答：变压器套管的作用是，将变压器内部高、低压引线弓到油箱外部，不但作为引线对地绝缘，而且担负着固定引线的作用，变压器套管是变压器载流元件之一，在变压器运行中，长期通过负载电流，当变压器外部发生短路时通过短路电流。因此，对变压器套管有以下要求：
(1)必须具有规定的电气强度和足够的机械强度。
(2)必须具有良好的热稳定性，并能承受短路时的瞬间过热。
(3)外形小、质量小、密封性能好、通用性强和便于维修。
主变主保护动作时的原因和处理
1.瓦斯保护动作时的处理：瓦斯保护根据事故性质的不同，其动作情况可分为两种：一种是动作于信号，并不跳闸；另一种是两者同时发生。
轻瓦斯保护动作，通常有下列原因：
A、因进行滤油，加油和启动强迫油循环装置而使空气进入变压器。
B、因温度下降或漏油致使油面缓慢低落。
C、因变压器轻微故障而产生少量气体。
D、由于外部穿越性短路电流的影响。
引起重瓦斯保护动作跳闸的原因，可能是由于变压器内部发生严重故障，油面剧烈下降或保护装置二次回路故障，在某种情况下，如检修后油中空气分离得太快，也可能使重瓦斯保护动作于跳闸。
轻瓦斯保护动作时，首先应解除音响信号，并检查瓦斯继电器动作的原因，根据气体分析，进行处理，若是由于带电滤油，加油而引起的，则主变可继续运行。
什么是爬距和泄漏比距？
答：爬距和泄漏比距都是外绝缘特有的参数。沿外绝缘表面放电的距离称为泄漏距离，也称爬电距离，简称爬距。泄漏距离乘以有效系数再除以线电压即为泄漏比距
电气设备停、送电的一般原则和顺序是什么？
答：（1）停电操作时，先停一次设备，后停保护、自动装置。送电操作时的顺序相反。保护、自动装置在一次设备操作过程中要始终投入（操作过程中易误动的除外）。
（2）停电时，先断各侧的开关，然后拉开各开关两侧刀闸。送电时的顺序相反。以防带负荷拉合刀闸。（3）送电时，合刀闸及开关的顺序是从电源侧逐步送向负荷侧。
变压器并联运行应满足哪些要求?若不满足会出现什么后果?
答：变压器并联运行应满足以下条件：
(1)联接组标号(联接组别)相同。
(2)一、二次侧额定电压分别相等，即变比相等。
(3)阻抗电压标幺值(或百分数)相等。
若不满足会出现的后果：
(1)联接组标号(联接组别)不同，则二次电压之间的相位差会很大，在二次回路中产生很大的循环电流，相位差越大，循环电流越大，肯定会烧坏变压器。
(2)一、二次侧额定电压分别不相等，即变比不相等，在二次回路中也会产生循环电流，占据变压器容量，增加损耗。
(3)阻抗电压标幺值(或百分数)不相等，负载分配不合理，会出现一台满载，另一台欠载或过载的现象
距离保护的优缺点和应用范围是什么？
答：（1）优点有：Ⅰ、Ⅱ段能在任何形状的多电源网络中保证选择性，比电流电压保护的灵敏度高。其中，Ⅰ段的保护范围不受运行方式的影响，Ⅱ、Ⅲ段虽然受影响、但仍优于电流电压保护。
（2）缺点是：不能实现全线速动，装置本身元件多可靠性较低、接线复杂维护较难。
（3）对不要求全线速动的线路，可作为主保护，否则，可作为相间或接地故障的后备保护。
避雷针的组成和作用原理及保护范围各是什么？
答：避雷针由针头（接闪器）、引流体和接地体三部分组成。其作用原理是直接将雷电吸引到避雷针自身上来，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值降到最低，达到保护设备的目的。单只避雷针的保护范围是以其针头为顶点的锥形空间。变电站采用多针联合保护，在设备区上空组成了一个防雷击屏障伞，将雷电流安全的引入大地，使运行中的设备免遭雷害。
消弧线圈的作用是什么？
答：是一个具有铁芯（带有间隙）的可调电感线圈。接于变压器中性点与大地之间。其主要作用是当系统发生单相接地时，产生一个与接地（电容）电流方向相反的电感电流，将接地电流补偿成较小的数值或接近于零，以防止电弧重燃，从二有效地降低过电压值。
