干货分享一种三相可控硅交流调压电路设计
基于可控硅设计的调压电路目前在很多电源设计及变电领域中，应用广泛。为了方便各位工程师和技术人员进行借鉴，在今天的文章中，我们将会为大家分享一种三项可控硅交流调压电路的设计方案，并同时提供该方案的仿真结果，希望能够对各位工程师的设计工作有所帮助。
?主电路的设计
?在本次的三相可控硅调压电路设计方案中，我们主要是对星形联结电路的工作原理和特性进行分析。本方案采用双脉冲或宽脉冲触发，三相的触发脉冲应依次相差120°，同意向的两个反并联的可控硅触发脉冲应相差180°。因此和三相桥式全控整流电路一样，触发脉冲顺序也是VT1~VT6，依次相差60°。下图图1是这种三相三线负载星型联结交流调压电路图。
?
?
?图1 三相可控硅联结交流调压电路
?在了解了这种三相可控硅交流调压器的主电路结果后，我们可以可以看到，在本方案中我们所用到得器件主要有220V三相交流电源、6个反并联的可控硅，还有三个电阻负载。其中6个反并联的可控硅可用三个双相可控硅代替，也可以用一个串联谐振代替2个反并联的可控硅。
?可控硅的选择
?为了避免这种三项可控硅交流调压电路，在运行的过程中出现正向转折电压的非正常导通情况，我们需要选择足够正向重复阻断峰值电压UDRM。同时也为了避免发生反向击穿现象，我们所选择的可控硅器件必须有足够的反向重复峰值电压URRM。所选择的可控硅在变流器中工作时，必须能够以电
电力电子课程设计单相交流调压电路电力电子 课程设计说明书 题目: 单相交流调压电路课程设计 院系: 水能 专业班级: 学号: 学生姓名: 摘要 交流调压电路广泛用于灯光控制(如调光灯和舞台灯光控制)及异步电动机的软启动，也用于异步电动机调速。在电力系统中，这种电路还常用于对无功功率的连续调节。此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。在这些电源中如采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联;同样，低电压大电流直流电源需要很多晶闸管并联。这都是十分不合理的。采用交流调压电路在变压器一次侧调压，其电压、电流值都比较适中，在变压器二次侧只要用二极管整流就可以了。这样的电路体积小、成本低、易于设计制造。单相交流调压电路是对单相交流电的电压进行调节的电路。用在电热制、交流电动机速度控制、灯光控制和交流稳压器等合。与自耦变压器调压方法相比，交流调压电路控制简便，调节速度快，装置的重量轻、体积小，有色金属耗也少。 目录
1、电路设计的目的及任 务 .................................................................... 1 1.1课程设计的目的与要 求 (1) 1.2课程设计的内 容 ..................................................................... (1) 1.3仿真软件的使 用 ..................................................................... (2) 1.4设计方案选 择 ..................................................................... ....... 2 2、单相交流调压主电路设计及分 析 (3) 2.1 电阻性负 载 ..................................................................... (3) 2.1.1 电阻性负载的交流调压器的原理分析 (3) 2.1.2 结果分 析 ..................................................................... (6)
目录 1设计任务及分析 (1) 1.1 电路设计任务 (1) 1.2 电路设计的目的 (1) 2.1 主电路的原理分析 (2) 3 MATLAB建模与仿真 (5) 3.2 参数设置 (6) 3.3 仿真结果及分析 (7) 总结 (8) 参考文献 (9)
三相晶闸管交流调压电路的设计与 仿真 1设计任务及分析 1.1 电路设计任务 （1）用simulink设计系统仿真模型；能够正常运行得到仿真结果。 （2）比较理论分析结果与仿真结果异同，总结规律。 （3）设计出主电路结构图和控制电路结构图。 （4）根据结构图设计出主电路图和控制电路图，对主要器件进行选型。 1.2 电路设计的目的 电力电子装置及控制是我们大三下学期学的一门很重要的专业课，课本上讲了很多电路，比如各种单相可控整流电路，斩波电路，电压型逆变电路，三相整流电路，三相逆变电路，等各种电路，通过对这些电路的学习，让我们知道了如何将交流变为直流，又如何将直流变为交流。并且通过可控整流调节输出电压的有效值，以达到我们的目的。而本次三相交流调压电路的设计与仿真，我们需要用晶闸管的触发电路来实现调节输入电压的有效值，然后加到负载上。本次课程设计期间，我们自己通过老师提供的Matlab仿真技术的资料和我们在网上搜索相关的资料，到图书馆查阅书籍，以及同学之间的相互帮助，让我们学到了很多知识。通过对主电路的设计与分析，对晶闸管触发电路的设计与分析，了解了他们的工作原理，知道了该电路是如何实现所要实现的功能的，把课堂所学知识运用起来，使我更能深刻理解所学知识，这让我受益匪浅。通过写课程设计报告，电路的设计，提高了我的能力，为我以后的毕业设计以及今后的工作打下了坚实的基础。 2 主电路的设计
信息科技大学 电力电子技术实验报告 实验项目：单相交流调压电路实验 学院：自动化 专业：自动化（信息与控制系统） /学号：贾鑫玉/2012010541 班级：自控1205班 指导老师：白雪峰 学期： 2014-2015学年第一学期
实验三单相交流调压电路实验 一．实验目的 1．加深理解单相交流调压电路的工作原理。 2．加深理解交流调压感性负载时对移相围要求。 二．实验容 1．单相交流调压器带电阻性负载。 2．单相交流调压器带电阻—电感性负载。 三．实验线路及原理 本实验采用了锯齿波移相触发器。该触发器适用于双向晶闸管或两只反并联晶闸管电路的交流相位控制，具有控制方式简单的优点。 晶闸管交流调压器的主电路由两只反向晶闸管组成。 四．实验设备及仪器 1．教学实验台主控制屏 2．NMCL—33组件 3．NMEL—03组件 4．NMCL-05(A)组件或NMCL—36组件 5．二踪示波器 6．万用表 五．注意事项 在电阻电感负载时，当α
实验三单相和三相交流调压电路实验 一、实验目的 (1)．加深理解交流调压电路的工作原理。 (2)．加深理解单相交流调压感性负载时对移相范围要求。 (2)．加深理解三相交流调压阻性负载时的工作情况。 二、实验设备及仪器 (１)．计算机 (２)．MATLAB软件 三、注意事项 （１）在电阻电感负载时，当α
交流电源：simpowersystem\Electrical sources\AC Voltage Source 晶闸管： simpowersystem\Power Electronics\thyristor 电阻： simpowersystem\Elements\series RLC Branch (b)设置参数 根据已知条件设置电源和负载参数，晶闸管可用默认参数。 图2电阻负载主电路部分 步骤二：搭建触发电路 （a）触发电路利用脉冲发生器实现，如图3所示 图3 脉冲触发电路 触发脉冲提取路径为： simulink\Sources\Pulse Genetator (b)设置参数 脉冲类型：Time based 时间：Use simulation time 脉冲幅值：1.0 脉冲宽度：5 脉冲周期：（自己思考） 脉冲延时：（单位：秒；触发角不同，延时不同。注意：两个触发脉冲的延时是否一样？应差多少？） 步骤三：搭建测量电路
单相交流调压电路课程 设计 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
《电力电子技术》课程设计设计题目: 单相交流调压电路 院(系): 能源工程学院 专业年级: 13级电气二班 姓名: 徐刚刚 学号: 指导教师: 荆红莉 2015年12月 28日
课程设计（论文）任务及评语 院（系）：能源工程学院教研室：电气工程及其自动化 ： 成 绩 ： 平 时 20% 论 文 质 量 60% 答 辩 20% 以 百 分 制 计 算 前 言 电 力 电 子 技 术 是研究采用电力电子器件实现对电能的交换和控制的科学，是20世纪50年代诞生， 70年代迅速发展起来的一门多学科互相渗透的综合性技术学科。这些技术包括以节约 能源、提高照明质量为目的的绿色照明技术；以节约能源、提高运行可靠性并更好地 满足产要求为目的的交流变频调速技术，以提高电力系统运行的稳定性、可控制性为
目的，并可有效节能的灵括（柔性）交流输电技术等等。随着电力半导体制造技求、徽电子技术、汁算机技术，以及控制理论的不断进步。电力电子技求向着大功率、高频化及智能化方向发展，应用的领域将更加广阔。 交流调压电路广泛应用于灯光控制，如调光台灯和舞台灯光控制及其异步电动机的软启动，也应用于异步电机调速。在电力系统中，这种电路也用于对无功功率的调节。 目录
1 单相交流调压电路的设计 设计目的和要求分析 =210伏。要求分设计一个单相交流调压电路，要求触发角为60度。输入交流U 2 析： 1. 单相交流调压主电路设计，原理说明； 2．触发电路设计，每个开关器件触发次序与相位分析； 3．保护电路设计，过电流保护，过电压保护原理分析； 4．参数设定与计算(包括触发角的选择，输出平均电压，输出平均电流，输出有功功率计算，输出波形分析，器件额定参数确定等可自己添加分析的参数)； 5. 相关仿真结果。 由以上要求可知该系统设计可分为四个部分：交流调压主电路设计、触发电路设计、保护电路设计及相关计算和波形分析部分。 2 设计方案选择 本系统主要设计思想是：采用两个晶闸管反向并联加负载为主电路，外加触发电路；触发电路控制晶闸管的导通，从而控制输出。其系统框图如下所示： 3 控制电路。在每半个周波内通过对晶间管开通相位的控制，以方便地调节输出电压的有效值，这种电路称为交流调压电路。这种电路还用干对无功功率的连续调节。此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联；同样，低电压大电流直流电源需要很多晶闸管并联，这都是十分不经济的。采用交流调压电路在变压器一次侧调压，其电压电流值都不太大也不太小，在变压器二次侧只要用二极管整流就可以了。但这种交流调压电路控制方便，体积小、投资省计制造简单。因此广泛应用于需调温的工频加热、灯光调节及风机、泵类负载的异步电
单相交流调压电路 一、工作原理 单相交流调压电路带组感性负载时的电路以及工作波形如下图所示。之所产生的滞后由于阻感性负载时电流滞后电压一定角度，再加上移相控制所产生的滞后，使得交流调压电路在阻感性负载时的情况比较复杂，其输出电压，电流与触发角α，负载阻抗角φ都有关系。当两只反并联的晶闸管中的任何一个导通后，其通态压降就成为另一只的反向电压，因此只有当导通的晶闸管关断以后，另一只晶闸管才有可能承受正向电压被触发导通。由于感性负载本身滞后于电压一定角度，再加上相位控制产生的滞后，使得交流调压电路在感性负载下大的工作情况更为复杂，其输出电压、电流波形与控制角ɑ、负载阻抗角φ都有关系。其中负载阻抗角)arctan(R wL =?,相当于在电阻电感负载上加上纯正弦交流电压时，其电流滞后于电压的角度为φ。为了更好的分析单相交流调压电路在感性负载下的工作情况，此处分φαφαφα<=>,,三种工况分别进行讨论。 （1）φα>情况 图1 电路图（截图） 图2 工作波形图φα>（截图）
上图所示为单相反并联交流调压电路带感性负载时的电路图，以及在控制角 触发导通时的输出波形图，同电阻负载一样，在i u 的正半周α角时， i T 触发导通，输出电压o u 等于电源电压，电流波形o i 从0开始上升。由于是感性负载，电流o i 滞后于电压o u ，当电压达到过零点时电流不为0，之后o i 继续下降，输出电压o u 出现负值，直到电流下降到0时，1T 自然关断，输出电压等于0，正半周结束，期间电流o i 从0开始上升到再次下降到0这段区间称为导通角0θ。由后面的分析可知，在φα>工况下，ο180<φ因此在2T 脉冲到来之前1T 已关断，正负电流不连续。在电源的负半周2T 导通，工作原理与正半周相同，在o i 断续期间，晶闸管两端电压波形如图2所示。 为了分析负载电流o i 的表达式及导通角θ与α、φ之间的关系，假设电压坐标原点如图所示，在αω=t 时刻晶闸管T 1导通，负载电流i 0应满足方程 L 0Ri d d t io +=i u =i U 2sin t ω 其初始条件为： i 0|αω=t =0, 解该方程，可以得出负载电流i 0在α≤t ω≤θα+区间内的表达式为 i 0=])sin()[sin()(2tan /)(2φαωφαφωω-----+t i e t L R U . 当t ω=θα+时，i 0=0，代入上式得，可求出θ与α、φ之间的关系为 sin （θα+-φ）=sin （α-φ）e φθtan /- 利用上式，可以把θ与α、φ之间的关系用下图的一簇曲线来表示。
《电力电子变流技术》课程设计说明书 题目：单相交流调压电路的设计姓名： 学号： 指导教师： 二О年月日
一.设计任务书简介 1.1设计题目：单相交流调压电路的设计 1.2设计条件： (1)电网：220V，50Hz (2)负载：阻感负载，电阻和电感参数自定，阻抗角不要太大，可在10~30度之间 (3)采用两个晶闸管反向并联结构 (4)采用单节晶体管简易触发电路，单节晶体管分压比η=0.5~0.8之间自选 (5)同步变压器的参数自定 1.3设计任务： (1)晶闸管的选型。 (2)控制角移相范围的计算。 (3)触发电路自振荡频率的选择：电位器R 及电容C的参数选择 e (4)主电路图的设计：包括触发电路及主电路 1.4具体要求： (1)根据设计条件计算晶闸管可能流过的最大有效电流，选择晶闸管的额定电流。 (2)分析晶闸管可能承受到的最大正向、反向电压，选择晶闸管的额定电压。 (3)计算负载阻抗角，得到控制角的实际移相范围。 (4)为了保证调压装置能够正常工作，应使得控制角大于负载阻抗角，根据这个条件合理选择触发电路的自振荡参数（电位器R 及电容C）。 e (5)画出完整的主电路图。 二.设计内容 2.1设计方案简介 所谓交流调压就是将两个晶闸管反并联后串联在交流电路中，在每半个周波内通过控制晶闸管开通相位，可以方便的调节输出电压的有效值。本次课程设计主要是研究单相交流调压电路的设计。由于交流调压电路的工作情况与负载的性质有很大的关系。图1、图2分别阻感负载单相交流调压电路图及其波形。图中 U的正半周和的晶闸管VT1和VT2也可以用一个双向晶闸管代替。在交流电源 1

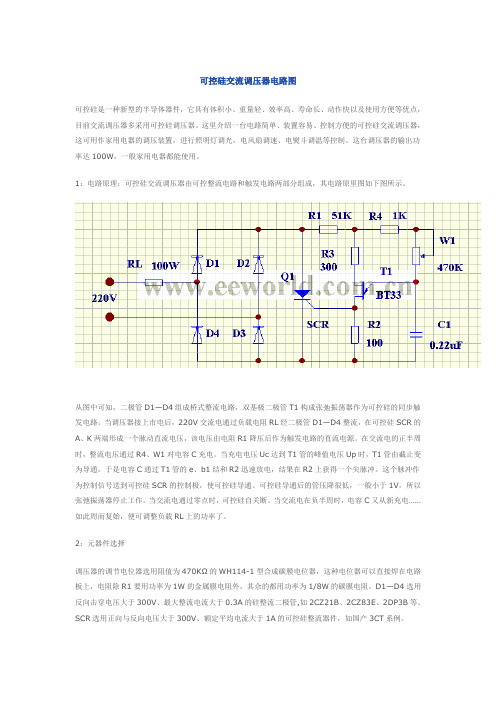

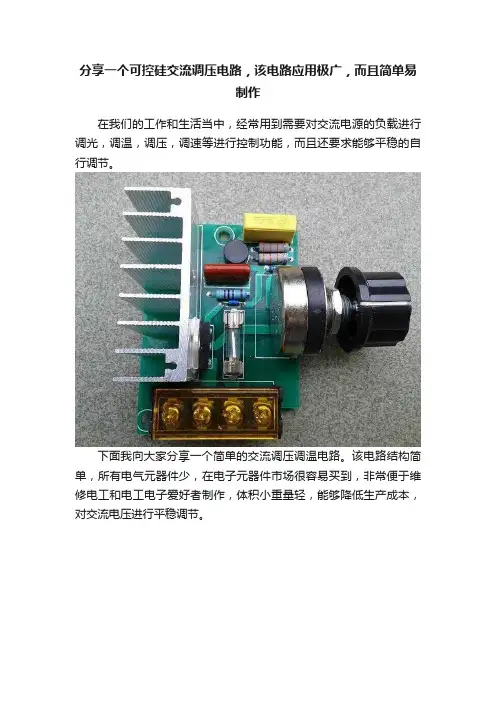

可控硅调压电路图 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理： 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电
压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。
实验报告 实验项目：无中线星形联结三相交流调压电路专业班级： 姓名：学号： 实验室号：402实验组号： 实验时间：2014.12.27 批阅时间： 指导教师：成绩：
1.熟悉 Matlab 仿真软件和 Simulink 模块库。 2.掌握无中线星形联结三相交流调压电路的工作原理、工作情况和工作波形。 二．实验器材： 计算机、matlab 软件。 三．实验原理： 三相交流调压电路有星形联结和三角形联结等多种方案。其中星形联结又有无中线和有中线两种电路，三角形联结有线路控制、支路控制和中点控制的不同电路。无中线星形联结三相交流调压电路的原理图如图所示。 无中线星形联结三相交流调压电路 uc ub ua Uct ut p1p2 pulse56 Uct ut p1p2 pulse34 Uct ut p1p2 pulse12 Continuous pow ergui g1g2m AI A2VT1,3 g1g2m AI A2 VT1,2 g1g2m AI A2VT1,1 v +-v +-v + -U 输出 U 输入 Rc Rb Ra 6 Multimeter (10*u[1]/180) Fcn 30@
无中线星形联结三相交流调压电路的仿真模型如图所示，该模型实际上由三个单相交流调压电路组成，图中VT12、VT34和VT56分别为双向晶闸管开关模块，pulse12、pulse34和pulse56是相应晶闸管的触发模块。为了观察方便，在触发模块的移相控制输入端接入了一个控制角与移相控制电压 Uct 的变化函数Uct = 10u1/180 式中，u1为控制角（度），由常数模块@设定。 五．实验数据： 1.电阻负载α = 30°无中线星形联结三相交流调压电路的输出电压和波形 2.电阻负载α = 60°无中线星形联结三相交流调压电路的输出电压和波形
新疆工业高等专科学校电气系课程设计说明书 题目：单项交流调压电路（反并联）设计（纯电阻负载） 专业班级： 学生姓名： 指导教师： 完成日期：2012-6-8
新疆工业高等专科学校 电气系课程设计任务书 2012学年2学期2012年6月6日专业供用电技术班级课程名称电力电子应用技术 设计题目单项交流调压电路（反并联）设计（纯电阻 负载） 指导教师 起止时间2012-6-4至2012-6-8周数一周设计地点新疆工程学校设计目的： 设计任务或主要技术指标： 设计进度与要求： 主要参考书及参考资料： 教研室主任（签名）系（部）主任（签名）年月日
新疆工业高等专科学校电气系 课程设计评定意见 设计题目：单相交流调压（反并联）设计（纯电阻负载） 学生姓名：专业班级供电 评定意见： 评定成绩： 指导教师（签名）：年月日 评定意见参考提纲： 1.学生完成的工作量与内容是否符合任务书的要求。 2.学生的勤勉态度。 3.设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。
前言 电力电子线路的基本形式之一，即交流—交流变换电路，它是将一种形式的交流电能变换成另一种形式交流电能电路。在进行交流—交流变换时，可以改变交流电的电压、电流、频率或相位等。用晶闸管组成的交流电压控制电路，可以方便的调节输出电压有效值。可用于电炉温控、灯光调节、异步电动机的启动和调速等，也可用作调节整流变压器一次侧电压，其二次侧为低压大电流或高压小电流负载常用这种方法。采用这种方法，可使变压器二次侧的整流装置避免采用晶闸管，只需要二极管，而且可控级仅在一侧，从而简化结构，降低成本。交流调压器与常规的交流调压变压器相比，它的体积和重量都要小得多。交流调压器的输出仍是交流电压，它不是正弦波，其谐波分量较大，功率因数也较低。

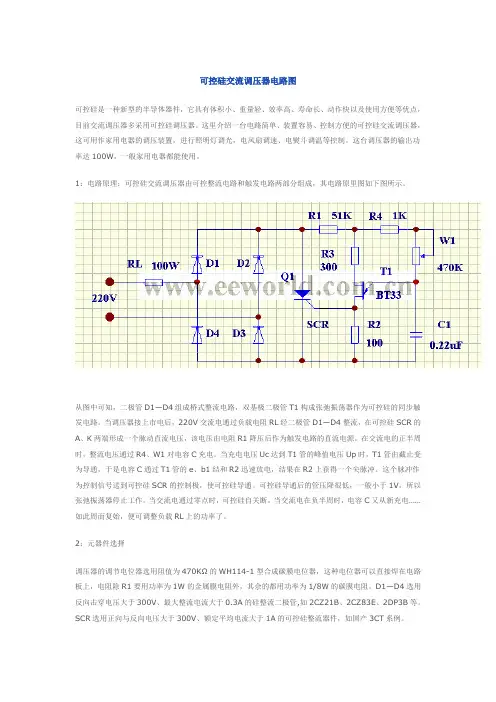

第一篇： 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理：电路图如下 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。 第二篇： 本例介绍的温度控制器，具有SB260取材方便、性能可靠等特点，可用于种子催芽、食用菌培养、幼畜饲养及禽蛋卵化等方面的温度控制，也可用于控制电热毯、小功率电暖器等家用电器。
“运动控制系统”专题实验 实验报告 电子与信息工程学院自动化科学与技术系
（5）可调电阻（NMCL—03） （6）电机导轨及测速发电机（或光电编码器） （7）三相线绕式异步电动机 （8）双踪示波器 （9）万用表 （10）直流发电机M03 四.实验原理 1.系统组成及原理 双闭环三相异步电动机调压调速系统的主电路为三相晶闸管交流电源及三相绕线式异步电动机（转子回路串电阻）。控制系统由电流调节器(ACR)，速度调节器(ASR)，电流变换器(FBC)，速度变换器(FBS)，触发器(GT)，一组桥脉冲放大器等组成。其系统原理图如图6-1所示。 图6-1 整个调速系统采用了速度，电流两个反馈控制环。这里的速度环作用基本上与直流调速系统相同而电流环的作用则有所不同。在稳定运行情况下，电流环对电网振动仍有较大的抗扰作用，但在起动过程中电流环仅起限制最大电流的作用，不会出现最佳起动的恒流特性，也不可能是恒转矩起动。 异步电机调压调速系统结构简单，采用双闭环系统时静差率较小，且比较容易实现正，反转，反接和能耗制动。但在恒转矩负载下不能长时间低速运行，因低速运行时转差功率 电子与信息工程学院自动化科学与技术系
电子与信息工程学院自动化科学与技术系
电子与信息工程学院自动化科学与技术系
（2）空载电压为200V时 n/(r/min) 1281 1223 1184 1107 1045 I G/A 0.10 0.11 0.12 0.13 0.13 U G/V 182 179 176 166 157 M/(N·m) 0.2265 0.2458 0.2636 0.2814 0.2831 2.闭环系统静特性 n/(r/min) 1420 1415 1418 1415 1416 1412 电子与信息工程学院自动化科学与技术系
交流调压电源的设计 与仿真
任务书 一、设计内容： 1、查阅相关文献资料，掌握交流调压技术的发展与现状。 2、根据设计要求，确定功率电路的实现方案。 3、对交流调压电源的控制方案进行设计。 4、对交流调压电源的工作原理进行分析，并对功率电路和控制电路的电路参数进行设计。 5、在理论分析和设计的基础上，对交流调压电源进行仿真分析。 二、设计要求： 交流调压电源设计的具体要求是：输出功率P=500W，输入电压V in=220V AC,输出电压V o=110V AC,输出电流I o=4.5A,开关频率f s=100kHz。
AC-AC变换作为一种功率变换，其调压控制广泛用于交流电机调速、电加热的调温等，其稳压控制广泛用于交流稳压器、交流测试电源等。目前在电力电子及理论电工的研究领域中都是一个研究热点，它涵盖了电力电子、理论电工及控制理论中的众多内容。 目前，实现AC/AC电压变换的方案主要有工频变换器、矩阵变换器、高频交流环节AC/AC变换器和交-直-交变换器。工频变换器体积重量大，成本高，且没有稳压功能；矩阵变换器采用高频PWM技术，具有输入电流波形好、可实现高输入功率因数等优点，但由于其开关数量多，成本高，最大电压增益仅为0.866，控制策略复杂，同时需要复杂的钳位保护电路等问题，实际实现困难；高频交流环节的AC/AC变换器可实现电气隔离、高输入功率因数，但也存在电路和控制复杂等问题。 目前常用的AC/AC变换是交-直-交型变换，这种变换要经过一个直流的过程，也就是说先从交流电整流成直流电，通过对直流电的处理和控制，完成转换的过程，然后再逆变成交流电，输出给用电设备。采用这种方式主要是因为直流电易于控制。但是也有缺点，它仅能实现降压变换，变换级数过多，不但成本较高，而且电路复杂。其整流滤波环节对电网谐波污染严重，滤波电容会使电路的功率因数下降。 由于交-直-交型变换电路的上述缺点，设计直接的“交流一交流”电力电子功率变换电路成为一个新的研究领域。这种电路的主要优点有： ⑴省去中间的直流环节，可以使电路元件的数目上大大减少，电路的拓扑结构也简化了。 ⑵电路损耗大为减少，电路的转换效率相应提高。 ⑵由于转换环节的减少，转换的精度也有所提高。可以有效的简化电路和降低成本。 相关文献提出了一类基于DC/DC变换器拓扑的PWM AC/AC 变换器拓扑族，通过采用双向开关取代直流变换器中的单向开关，这类变换器能实现直接AC/AC 电压变换功能，并且开关数量少，电路结构简单，实现成本低，但由于单有源器件双向开关的使用，使变换器存在严重的换流问题，大大降低了变换器的可靠性和效率。
实验3 三相交流调压电路实验 一、实验目的 (1) 了解三相交流调压触发电路的工作原理。 (2) 加深理解三相交流调压电路的工作原理。 (3) 了解三相交流调压电路带不同负载时的工作特性。 二、实验所需挂件及附件 三、实验线路及原理 交流调压器应采用宽脉冲或双窄脉冲进行触发。实验装置中使用双窄脉冲。实验线路如图3-1所示。
图中晶闸管均在DJK02上，用其正桥，将D42三相可调电阻接成三相负载，其所用的交流表均在DJK01控制屏的面板上。 四、实验内容 (1)三相交流调压器触发电路的调试。 (2)三相交流调压电路带电阻性负载。 (3)三相交流调压电路带电阻电感性负载（选做）。 图3-1三相交流调压实验线路图 五、预习要求 (1)阅读电力电子技术教材中有关交流调压的内容，掌握三相交流调压的工作原理。 (2)如何使三相可控整流的触发电路用于三相交流调压电路。 六、实验方法 (1)DJK02和DJK02-1上的“触发电路”调试
①打开DJK01总电源开关，操作“电源控制屏”上的“三相电网电压指示”开关，观察输入的三相电网电压是否平衡。 ②将DJK01“电源控制屏”上“调速电源选择开关”拨至“直流调速”侧。 ③用10芯的扁平电缆，将DJK02的“三相同步信号输出”端和DJK02-1“三相同步信号输入”端相连,打开DJK02-1电源开关，拨动“触发脉冲指示”钮子开关，使“窄”的发光管亮。 ④观察A、B、C三相的锯齿波，并调节A、B、C三相锯齿波斜率调节电位器（在各观测孔左侧），使三相锯齿波斜率尽可能一致。 ⑤将DJK06上的“给定”输出U g直接与DJK02-1上的移相控制电压U ct 相接，将给定开关S2拨到接地位置（即U ct=0），调节DJK02-1上的偏移电压电位器，用双踪示波器观察A相同步电压信号和“双脉冲观察孔”VT1的输出波形，使α=180°。 ⑥适当增加给定U g的正电压输出，观测DJK02-1上“脉冲观察孔”的波形，此时应观测到单窄脉冲和双窄脉冲。 ⑦将DJK02-1面板上的U 端接地，用20芯的扁平电缆，将DJK02-1的 lf “正桥触发脉冲输出”端和DJK02“正桥触发脉冲输入”端相连，并将DJK02“正桥触发脉冲”的六个开关拨至“通”，观察正桥VT1～VT6晶闸管门极和阴极之间的触发脉冲是否正常。 (2)三相交流调压器带电阻性负载 使用正桥晶闸管VT1～VT6，按图3-21连成三相交流调压主电路，其触发脉冲己通过内部连线接好，只要将正桥脉冲的6个开关拨至“接通”，“U lf”端接地即可。接上三相平衡电阻负载，接通电源，用示波器观察并记录α=30°、60°、90°、120°、150°时的输出电压波形，并记录相应的输出电压有效值，填入下表:
6.1 交流调压电路 交流调压电路采用两单向晶闸管反并联（图6-1(a)）或双向晶闸（图6-1（b）），实现对交流电正、负半周的对称控制，达到方便地调节输出交流电压大小的目的，或实现交流电路的通、断控制。因此交流调压电路可用于异步电动机的调压调速、恒流软起动，交流负载的功率调节，灯光调节，供电系统无功调节，用作交流无触点开关、固态继电器等，应用领域十分广泛。 图6-1 交流调压电路 交流调压电路一般有三种控制方式，其原理如图6-2所示。 图6-2 交流调压电路控制方式 （1）通断控制 通断控制是在交流电压过零时刻导通或关断晶闸管，使负载电路与交流电源接通几个周波，然后再断开几个周波，通过改变导通周波数与关断周波数的比值，实现调节交流电压大小的目的。 通断控制时输出电压波形基本正弦，无低次谐波，但由于输出电压时有时无，电压调节不连续，会分解出分数次谐波。如用于异步电机调压调速，会因电机经常处于重合闸过程而出现大电流冲击，因此很少采用。一般用于电炉调温等交流功率调节的场合。 （2）相位控制 与可控整流的移相触发控制相似，在交流的正半周时触发导通正向晶闸管、负半周时触发导通反向晶闸管，且保持两晶闸的移相角相同，以保证向负载输出正、负半周对称的交流电压波形。 相位控制方法简单，能连续调节输出电压大小。但输出电压波形非正弦，含有
丰富的低次谐波，在异步电机调压调速应用中会引起附加谐波损耗，产生脉动转矩等。 （3）斩波控制 斩波控制利用脉宽调制技术将交流电压波形分割成脉冲列，改变脉冲的占空比即可调节输出电压大小。 斩波控制输出电压大小可连续调节，谐波含量小，基本上克服了相位及通断控制的缺点。由于实现斩波控制的调压电路半周内需要实现较高频率的通、断，不能采用晶闸管，须采用高频自关断器件，如GTR、GTO、MOSFET、IGBT等。 实际应用中，采取相位控制的晶闸管型交流调压电路应用最广，本章将分别讨论单相及三相交流调压电路。 6.1.1 单相交流调压电路 单相交流调压电路原理图如图6-1所示，其工作情况与负载性质密切相关。 1．电阻性负载 纯电阻负载时交流调压电路输出电压、输出电流波形如图6-3所示。电路 工作过程是：在电源电压正半周、移相控制角时刻，触发导通晶闸管VT1，使正半周的交流电压施加到负载电阻上，电流、电压波形相同。当电压过零时，VT1 因电流为零而关断。在控制角为时触发导通VT2，负半周交流电压施加在负载上，当电压再次过零时，VT2因电流为零而关断，完成一个周波的对称输出。 当时，输出电压最大；当时。改变控制角大小可获得大小可调的交流电压输出，其波形为“缺块”正弦波。正因为电压波形有缺损，
实验报告 课程名称：现代电力电子技术 实验项目：单相交流调压电路实验 实验时间： 实验班级： 总份数： 指导教师：朱鹰屏 自动化学院电力电子实验室 二〇〇年月日
广东技术师范学院实验报告 学院：自动化学院专业：电气工程及其自 动化 班级：成绩： 姓名：学号：组别：组员： 实验地点：电力电子实验室实验日期：指导教师签名： 实验（七）项目名称：单相交流调压电路实验 1.实验目的和要求 (1)加深理解单相交流调压电路的工作原理。 (2)加深理解单相交流调压电路带电感性负载对脉冲及移相范围的要求。 (3)了解KC05晶闸管移相触发器的原理和应用。 2.实验原理 三、实验线路及原理 本实验采用KCO5晶闸管集成移相触发器。该触发器适用于双向晶闸管或两个反向并联晶闸管电路的交流相位控制，具有锯齿波线性好、移相范围宽、控制方式简单、易于集中控制、有失交保护、输出电流大等优点。 单相晶闸管交流调压器的主电路由两个反向并联的晶闸管组成，如图3-15所示。 图中电阻R用D42三相可调电阻，将两个900Ω接成并联接法，晶闸管则利用DJK02上的反桥元件，交流电压、电流表由DJK01控制屏上得到，电抗器L d从DJK02上得到，用700mH。 图 3-15 单相交流调压主电路原理图
3.主要仪器设备 1.电路调试
主电路放大电路： (1)KC05集成移相触发电路的调试。 (2)单相交流调压电路带电阻性负载。 (3)单相交流调压电路带电阻电感性负载。 (l)KCO5集成晶闸管移相触发电路调试 将DJK01电源控制屏的电源选择开关打到“直流调速”侧使输出线电压为200V，用两根 导线将200V交流电压接到DJK03的“外接220V”端，按下“启动”按钮，打开DJK03电源开关，
1 设计目的和要求分析 设计一个单相交流调压电路，要求触发角为45 度. 反电势负载E=40伏，输入交流U2=210伏。分有LB和没有LB两种情况分析.L足够大，C足够大要求分析： 1. 单相交流调压主电路设计，原理说明； 2．触发电路设计，每个开关器件触发次序与相位分析； 3．保护电路设计，过电流保护，过电压保护原理分析； 4．参数设定与计算(包括触发角的选择，输出平均电压，输出平均电流，输出有功功率计算，输出波形分析，器件额定参数确定等可自己添加分析的参数) ； 由以上要求可知该系统设计可分为四个部分：交流调压主电路设计、触发电路设计、保护电路设计及相关计算和波形分析部分。下面分别做详细的介绍。 2 设计方案选择采用两个普通晶闸管反向并联设计单相交流调压电路 3 单相交流调压主电路设计及分析 所谓交流调压就是将两个晶闸管反并联后串联在交流电路中，在每半个周波内通过控制晶闸管开通相位，可以方便的调节输出电压的有效值。交流调压电路广泛用于灯光控制及异步电动机的软启动，也用于异步电动机调速。此外，在高电压小电流或低电压大电流之流电源中，也常采用交流调压电路调节变压器一次电压。本次课程设计主要是研究单相交流调压电路的设计。由于交流调压电路的工作情况与负载的性质有很大的关系，因此下面就反电势电阻负载予以重点讨论。 1
图1、图2分别为反电势电阻负载单相交流调压电路图及其波形。图中的晶 闸管VT1 和VT2 也可以用一个双向晶闸管代替。在交流电源U2的正半周和负半周，分别对VT1 和VT2 的移相控制角进行控制就可以调节输出电压。 图1 反电势电阻负载单相交流调压电路图图2 输入输出电压及电流波形图 正、负半周起始时刻（=0），均为电压过零时刻。在t 时，对VT1施加触发脉冲，当VT1正向偏置而导通时，负载电压波形与电源电压波形相同；在 t 时，电源电压过零，因电阻性负载，电流也为零，VT1 自然关断。在 t 时，对VT2 施加触发脉冲，当VT2正向偏置而导通时，负载电压波形 与电源电压波形相同；在t 2 时，电源电压过零，VT2自然关断。 当电源电压反向过零时，由于反电动势负载阻止电流变化，故电流不能立即为零，此时晶闸管导通角的大小，不但与控制角有关，而且与负载阻抗角 有关。两只晶闸管门极的起始控制点分别定在电源电压每个半周的起始点。稳态时，正负半周的相等，负载电压波形是电源电压波形的一部分，负载电流（电源电流） 和负载电压的波形相似。 4 触发电路设计
目录 绪论 (1) 1 调压调功原理简介 (2) 2 交流调压电路波形及相控特性分析 (3) 2.1 带电阻性负载 (3) 2.1.1 原理 (3) 2.1.2 计算与分析 (3) 2.2 带阻感性负载 (4) 2.2.1 原理分析 (4) 2.2.2 计算与分析 (4) 2.2.3 α<φ的情况 (6) 3 方案设计 (7) 3.1 主电路的设计 (7) 3.1.1 主电路图 (7) 3.1.2 参数计算 (7) 3.1.3 调功电路的设计 (8) 3.2 触发电路的设计 (9) 3.2.1 芯片介绍 (9) 3.2.2 触发电路图 (10) 3.3 保护电路的设计 (11) 3.3.1 原理 (11) 3.3.2 计算 (12) 3.3.3 保护电路图 (13) 4 电阻炉负载过零控制特性分析 (14) 5 MATLAB仿真 (15) 6个人小结 (17) 参考文献 (18)
绪论 交流-交流变流电路，即把一种形式的交流变成另一种形式交流的电路。在进行交流-交流变流时，可以改变相关的电压（电流）、频率和相数等。交流-交流变流电路可以分为直接方式（无中间直流环节方式）和间接方式（有中间直流环节方式）两种。而间接方式可以看做交流-直流变换电路和直流-交流变换电路的组合，故交-交变流主要指直接方式。其中，只改变电压、电流或对电路的通断进行控制，而不改变频率的电路称为交流电力控制电路，改变频率的电路称为变频电路。采用相位控制的交流电力控制电路，即交流调压电路；采用通断控制的交流电力控制电路，即交流调功电路和交流无触点开关。 交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软启动也用于异步电动机调速。在电力系统中，这种电路还常用于对无功功率的连续调节。此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。在这些电源中如果采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联，低电压大电流直流电源需要很多晶闸管并联，十分不合理。采用交流调压电路在变压器一次侧调压，其电压、电流值都比较适中，在变压器二次侧只要用二极管整流就可以了。这样的电路体积小、成本低、易于设计制造。其分为单相和三相交流调压电路，前者是后者基础，这里只讨论单相问题。 交流调功电路常用于电炉的温度控制，其直接调节对象是电路的平均输出功率。像电炉温度这样的控制对象，其时间常数往往很大，没有必要对交流电源的每个周期进行频繁的控制，只要以周波数为单位进行控制就足够了。通常控制晶闸管导通的时刻都是在电源电压过零的时刻，这样，在交流电源接通期间，负载电压电源都是正弦波，不对电网电压电流造成通常意义的谐波污染。
一、实验目的 1.学习三相交流电路中三相负载的连接。 2.了解三相四线制中线的作用。 3.掌握三相电路功率的测量方法。 二、主要仪器设备 1.实验电路板 2.三相交流电源 3.交流电压表或万用表 4.交流电流表 5.功率表 6.单掷刀开关 7.电流插头、插座 三、实验内容 1.三相负载星形联结 按图3-2接线，图中每相负载采用三只白炽灯，电源线电压为220V。 图3-2 三相负载星形联结 (1))。 表3-1 (2)按表3-2内容完成各项测量，并观察实验中各白炽灯的亮度。表中对称负载时为每相开亮三只
表3-2 2.三相负载三角形联结 按图3-3连线。测量功率时可用一只功率表借助电流插头和插座实现一表两用，具体接法见图3-4所示。接好实验电路后，按表3-3内容完成各项测量，并观察实验中白炽灯的亮度。表中对称负载和不对称负载的开灯要求与表3-2中相同。 图3-3 三相负载三角形联结 图3-4 两瓦特表法测功率 表3-3
四、实验总结 1.根据实验数据，总结对称负载星形联结时相电压和线电压之间的数值关系，以及三角形联结时相电流和线电流之间的数值关系。 (1).星形连结： 根据表3-1，可得：星形联结情况下，不接负载时，各路之间的线电压和各分电源的相电压都分别相同，即U UV = U VW =U WU =(218+219+220)/3=219V ；U UN =U VN =U WN =127V(本次实验中这三个电压为手动调节所得)。可以计算：219/127=1.7244≈3，即：线电压为相电压的3倍，与理论相符。 根据表3-2，可得：星形联结情况下，接对称负载时，线电压不变，仍为表3-1中的数据；而相电压在有中线都为124V ，在无中线时分别为125V 、125V 、123V ，因此可认为它们是相同的。由此，得到的结论与上文相同，即：有中线时，219/124=1.7661≈3，线电压为相电压的3倍；无中线时，(125+125+123)/3=124.3，219/124.3=1.7619≈3，线电压为相电压的3倍。 综上所述，在对称负载星形联结时，不论是否接上负载(这里指全部接上或全部不接)、是否有中线，线电压都为相电压的3倍。 (2).三角形联结 2.根据表3-2的数据，按比例画出不对称负载星形联结三相四线制(有中线)的电流向量图，并说明中线的作用。 3.根据表3-3的电压、电流数据计算对称、不对称负载三角形联结时的三相总功率，并与两瓦特表法的测量数据进行比较。 根据本实验电路，可知负载电路均为电阻性，不对电流相位产生影响，因此功率因素为1，由此，可得：P= I UV ×U UV ＋I VW ×U VW ＋I WU ×U WU 因而据表3-3得： 不对称负载星形联结三相四线制(有中线)电流向量 图如左图所示，根据I U +I V +I W =I N ，且根据对称关系三个 相电流之间的夹角各为120o，因而根据几何关系画出I N 。 可见，I N 在数值的大小上和三个相电流并不成线性关系， 而在角度(相位)上也没有直观的规律。这是因为I N 是由三 个互成120o的相电流合成的电流，是矢量的，与直流电 路的电流有很多不同性质，因而要讲大小与方向结合计算 才有意义。 中线的作用：由左图可知，在不对称负载星形联结(有 中线)电路中，中线电流不为0，因而如若去掉中线必会 改变电路中电流的流向，导致各相负载电压不同(即表3-2 中不对称且无中线的情况)，这时部分负载可能会由于电 流过大而烧毁。因此中线起到了电路中作为各相电流的回 路的作用，能够保证各相负载两端的电压相同(据表3-2 也可看出)，就能够保证负载正常运行，不致损坏。因此 中线在星形联结中是至关重要的，因而在通常的生产生活 中的星形联结三相电路都是有中线的。
