常用材料及热处理名词解释
附表18 常用钢材（摘自GB/T 700、GB/T 699、GB/T 3077、GB/T 11352、GB/T 5676）
附表19 常用铸铁（摘自GB/T 9439、GB/T 1348、GB/T 9400）
附表20 常用有色金属及其合金（摘自GB/T 1176、GB/T 3190）
附表21 常用非金属材料
附表22 常用的热处理及表面处理名词解释
起始晶粒度：钢在临界温度以上，奥氏体形成刚结束，其晶粒边界刚刚接触时的晶粒大 小称为奥氏体的起始晶粒度 实际晶粒度：钢在某一具体的加热条件下实际获得的奥氏体晶粒的大小 本质晶粒度:标准实验的方法，即将钢加热到（930+-10）℃，保温3-8小时，冷却后测得的晶粒度 固态相变:金属和陶瓷等固态材料在温度和压力改变时，其内部组织或结构会发生变化，即发生从一种相状态向另一种相状态的转变，这种转变称为固态相变。 伪共析转变：过冷奥氏体将全部转变为珠光体型组织，但合金的成分并非公析成分，并 且其中铁素体和渗碳体的相对含量也与共析成分珠光体不同，随奥氏体的碳含量变化而变化。这种转变称为“伪共析转变” 魏氏组织：在奥氏体晶粒较粗大，冷却速度适宜时，钢中的先共析相以针片状形态与片状珠光体混合存在的复相组织。 热稳定化：淬火时因缓慢冷却或在冷却过程中因停留而引起奥氏体稳定性提高，使马氏体转变迟滞的现象。 形变诱发马氏体：在Ms点以上，一定温度范围内因塑性变形而发生的马氏体 二次淬火：在冷却回火时残余奥氏体转变为马氏体的现象叫二次淬火 二次硬化：当钢中含有较多的碳化物形成元素时，在回火第四阶段温度区形成合金渗碳体或者特殊碳化物。这种碳化物的析出，将使硬度再次提高，称为二次硬化现象 脱溶沉淀：从饱和固溶体中析出第二相（沉淀相）或形成溶质原子聚集区以及亚稳定过渡相的过程称为脱溶或沉淀 淬火时效：含有Mo,W,V,Cu,Be等元素的铁基合金淬火后进行时效时产生时效硬化现象应变时效：纯铁或低碳钢经形变后时效时产生的硬化现象 碳势：纯铁在一定温度下于加热炉气中加热时达到既不增碳也不脱碳并与炉气保持平衡时表面的含碳量 淬透性：钢材被淬透的能力或者说是钢材淬火时获得马氏体能力的特性 淬硬性：淬硬性是指在理想的淬火条件下，以超过临界冷却速度所形成的马氏体组织能够达到的最高硬度，也称可硬性
本次作业是本门课程本学期的第3次作业，注释如下： 一、单项选择题(只有一个选项正确，共15道小题) 1. 将钢加热到临界温度以上或其它一定温度，保温一定时问，然后缓慢地冷却到室温，这一热处理工艺称为（）。 ??(D)?退火 2. 对形状复杂，截面变化大的零件进行淬火时，应选用（）。 ??(A)?高淬透性钢 3. 贝氏体是钢经（）处理后获得的组织。 ??(A)?等温淬火 4. 钢的回火处理是在（）。 ??(C)?淬火后进行 5. 零件渗碳后，一般需经过（）才能达到表面硬度高而且耐磨的目的。 ??(A)?低温回火 6. 钢经表面淬火后，将获得（）。 ??(D)?一定深度的马氏体 7. 淬硬性好的钢必须具备（）。 ??(B)?高的含碳量 8. 完全退火主要适用于（）。 ??(A)?亚共析钢 9. （）主要用于各种弹簧淬火后的处理。 ??(B)?中温回火
10. T10在锻后缓冷，随即又采用正火处理的目的是（）。 ??(B)?碎化网状的二次渗碳体，为球化退火作组织准备 11. 扩散退火的主要目的是（）。 ??(A)?消除和改善晶内偏析 12. 若合金元素能使过冷奥氏体冷却C曲线右移，钢的淬透性将（）。 ??(B)?提高 13. 机械制造中，T10钢常用来制造（）。 ??(B)?刀具 14. 合金渗碳钢中的（）合金元素可起到细化晶粒的作用。 ??(B)?Ti 15. （）热轧空冷即可使用。 ??(D)?低合金高强度钢 二、判断题(判断正误，共10道小题) 16.?珠光体是由铁素体和渗碳体组成的。（） 正确答案：说法正确 17.?亚共析钢室温下的平衡组织是铁素体和珠光体。（） 正确答案：说法正确 18.?亚共析钢室温下的平衡组织是铁素体和珠光体。（） 正确答案：说法正确 19.?过共析钢室温下的平衡组织是奥氏体和一次渗碳体。（） 正确答案：说法错误 20.?白口铸铁很硬但几乎无塑性。（） 正确答案：说法正确 21.?室温平衡状态的铁碳二元合金都是由F、Fe3C 两个基本相组成，含碳量不同，只是这两个相的数量、形态和分布不同而已。（）
结构起伏：短程有序的原子集团瞬间出现瞬间消失，这样不断变化着的短程有序的原子集团能量起伏：各微观区域内的自由能并不相同有的高有的低各微观的能量处于的起伏状的状态正温度梯度：是指液相中的温度随与界面的距离的增加而提高的温度分布状况 变质处理：是在浇注前往液态金属中加入形核剂促成形成大量的非均匀晶核来细化晶粒。固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度，硬度提高，而塑性韧性有所下降的现象 扩散退火：也叫均与化退火，是指将铸件加热至低于固相线100-200的温度，进行较长时间保温，使偏元素充分进行扩散，达到成分均匀 选择结晶：也叫异分结晶，是指固溶体合金结晶时所结晶出的的固相成分和液相成分不同，这种结晶出的晶体与母相化学成分不同的结晶成分称为 离异共晶：在先共晶相数量较多而共晶组织甚少的情况下，有时共晶组织中与先共晶相相同的那一相，会依附于先共晶相生长，剩下的另一相则单独存在于晶界处，从而使共晶组织的特征消失，这种两相分离的共晶称为 滑移：晶体的塑性变形是晶体的的一部分相对于另一部分沿某些晶面和晶向发生滑移的结果滑移带：如果将表面抛光的单晶体金属试样进行拉伸，当试样经适量的塑性变形后，在金相显微镜下可以观察到，在抛光的表面上出现许多相互平行的线条，这些线条成为滑移带 滑移系：一个滑移面和此面上的一个滑移方向结合起来组成一个滑移系 多系滑移：两个或更多的滑移系上进行的滑移称为多系滑移，简称多滑移 交滑移：由于晶体取向的改变可能使两个或多个相交的滑移面沿一个滑移方向进行滑移，因而使加工硬化效果逐渐下降，这个过程成为交滑移 加工硬化：在塑性变形过程中，随着金属内部组织的变化，金属的力学性能也产生明显的变化，即随着变形程度的增加，金属的强度，硬度增加，而塑性韧性下降 多变形化：是冷变形金属加热时，原来处在滑移面的位错，通过滑移和攀移，形成与滑移面垂直的亚晶界的过程 再结晶：冷变形后的金属加热到一定温度或保温足够时间后，在原来的变形组织中产生于畸变的新晶粒，性能也发生显著变化，并恢复到冷变形前的水平， 临界变形度：通常把对应于得到特别粗大的晶粒的变形称为 热处理：是将钢在固态下加热到预定的温度，并在该温度下保持一段时间，然后以一定速度冷却到室温的一种热加工工艺 马氏体的正方度：体心正方的马氏体，c轴伸长，而另外两个a轴稍有缩短，轴比c/a称为马氏体转变：钢从奥氏体状态快速冷却抑制其扩散性分解在较低温度下发生的无扩散型相变奥氏体的热稳定化：因冷却缓慢或冷却过程停留引起奥氏体稳定性提高而使马氏体转变滞后的现象叫 奥氏体的机械稳定化：由于奥氏体在淬火过程中受到较大塑性变形或受到压应力而造成的稳定化现象 临界冷却速度：表示过冷奥氏体在连续冷却过程中全部转变为珠光体的最大冷却速度 回火：是将淬火钢加热到低于临界点A1的某一温度保温一段时间，使淬火组织转变为稳定的回火组织，然后以适当方式冷却到室温的一种热处理工艺 回火脆性：有些钢在一定的范围内回火时，其冲击韧度显著下降，这种催化现象叫钢的 退火：是将钢加热到临界点Ac1以上或一下温度，保温后随炉缓慢冷却以获得近于平衡状态的热处理工艺 正火：是将钢加热到Ac3或Acm以上适当温度，保温以后在空气中冷却得到珠光体类组织淬火：将钢加热到临界点Ac3或Ac1以上一定温度，保温后以大于临界冷却速度冷却得到马氏体或下贝氏体 等温淬火：是将奥氏体化后的工件淬入Ms点以上某温度盐浴中，等温保持足够长时间，使之转变为下贝氏体组织，然后取出在空气中冷却的淬火方法 调质处理：将淬火和随后回火相结合的热处理工艺成为调质处理 淬透性：是指奥氏体化后的钢在淬火时获得马氏体的能力 淬硬性：表示钢淬火时的硬化能力 形变热处理：是将塑性变形和热处理有机结合在一起的一种复合工艺 自扩散：是不伴有浓度变化的扩散，它与浓度梯度无关，只发生在纯金属和均匀固溶体中互扩散：是伴有浓度变化的扩散，它与异类原子的浓度差有关，如在不均匀固溶体中，不同相之间或不同材料制成的扩散偶之间的扩散过程中，异类原子相对扩散，相互渗透，所以又称为异扩散 下坡扩散：是沿着浓度降低的方向进行的扩散，使浓度趋于均匀化 上坡扩散：是沿着浓度升高的方向进行的扩散，即由低浓度向高浓度方向扩散 原子扩散：在扩散过程中晶格类型始终不变，没有新相产生，这种扩散就成为原子扩散 反应扩散：通过扩散使固溶体的溶质组元浓度超过固溶度极限而形成新相过程称为反应扩散
第六章金属材料及热 处理
第六章答案 1．用 45 钢制造机床齿轮，其工艺路线为：锻造—正火—粗加工一调 质一精加工—高频感应加热表面淬火一低温回火—磨加工。说明各热处理 工序的目的及使用状态下的组织。 答：锻造后的 45 钢硬度较高，不利于切削加工，正火后将其硬度控制 在 160-230HBS 范围内，提高切削加工性能。组织状态是索氏体。粗加工后， 调质处理整个提高了 45 钢强度、硬度、塑性和韧性，组织状态是回火索氏 体。高频感应加热表面淬火是要提高 45 钢表面硬度的同时，保持心部良好 的塑性和韧性。低温回火的组织状态是回火马氏体，回火马氏体既保持了 45 钢的高硬度、高强度和良好的耐磨性，又适当提高了韧性。2．常用的合金元素有哪些？其中非碳化物形成元素有一一一：碳化物 形成元素有一一一；扩大 A 区元素有——；缩小 A 区元素在一一。
答：常用的合金元素有：锰、铬、钼、钨、钒、铌、锆、钛、镍、硅、 铝、钴、镍、氮等。其中非碳化物形成元素有：镍、硅、铝、钴等；化物 形成元素有：锰、铬、钼、钨、钒、铌、锆、钛等；扩大 A 区元素有：镍、 锰、碳、氮等；小 A 区元素有：铬、铝、硅、钨等。 3．用 W18Cr4V 钢制作盘形铣刀，试安排其加工工艺路线，说明各热 加工工序的目的，使用状态下的显微组织是什么？为什么淬火温度高达 1280℃？淬火后为什么要经过三次 560℃回火？能否用一次长时间回火代 替？ 答：工艺路线: 锻造十球化退火→切削加工→淬火+多次 560℃回火→喷砂→磨削加工→成品 热处理工艺： 球化退火:高速钢在锻后进行球化退火，以降低硬度，消除锻造应力， 便于切削加工，并为淬火做好组织准备。球化退火后的组织为球状珠光体。
正火： 正火，又称常化，是将工件加热至Ac3或Ac m以上40~60℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。其目的是在于使晶粒细化和碳化物分布均匀化，去除材料的内应力，降低材料的硬度。 正火，又称常化，是将工件加热至Ac3(Ac?是指加热时自由铁素体全部转变为奥氏体的终了温度)或Ac m(Ac m是实际加热中过共析钢完全奥氏体化的临界温度线)以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。其目的是在于使晶粒细化和碳化物分布均匀化。正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。 正火的主要应用范围有：①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。②用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织。④用于铸钢件，可以细化铸态组织，改善切削加工性能。 ⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开
裂倾向。⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。 正火后的组织：亚共析钢为F+S，共析钢为S，过共析钢为S+二次渗碳体，且为不连续。 正火主要用于钢铁工件。一般钢铁正火与退火相似，但冷却速度稍大，组织较细。有些临界冷却速度（见淬火）很小的钢，在空气中冷却就可以使奥氏体转变为马氏体，这种处理不属于正火性质，而称为空冷淬火。与此相反，一些用临界冷却速度较大的钢制作的大截面工件，即使在水中淬火也不能得到马氏体，淬火的效果接近正火。钢正火后的硬度比退火高。正火时不必像退火那样使工件随炉冷却，占用炉子时间短，生产效率高，所以在生产中一般尽可能用正火代替退火。对于含碳量低于0.25%的低碳钢，正火后达到的硬度适中，比退火更便于切削加工，一般均采用正火为切削加工作准备。对含碳量为0.25～0.5%的中碳钢，正火后也可以满足切削加工的要求。对于用这类钢制作的轻载荷零件，正火还可以作为最终热处理。高碳工具钢和轴承钢正火是为了消除组织中的网状碳化物，为球化退火作组织准备。 普通结构零件的最终热处理，由于正火后工件比退火状态具有更好的综合力学性能，对于一些受力不大、性能要求不高的普
常用金属材料及热处理代号 硬度 材料牌号 图纸热处理标注 HB HRc 热处理目的 Q235-A ─ 不热处理 16Mn─ 不热处理 渗碳淬硬S-C59 表面≥59表面耐磨，心部韧性高，去碳处可钻孔 20 20Cr 渗碳高频淬硬 S-G59 表面≥59表面耐磨，心部韧性高，不淬硬处可钻孔正火Z ≤230 组织均匀化，消除应力 调质T235 220～250提高性能，改善组织 调质T265 250～280提高性能，改善组织 淬硬C35 30～40 变形小，硬度略提高 淬硬C42 40～45 提高强度和耐磨性，有一定的韧性 淬硬C48 45～50 提高强度和耐磨性，有一定的韧性高频淬硬G48 表面45～50表面耐磨，心部韧性高，变形小 45 40Cr 高频淬硬G52 表面50～55表面耐磨，心部韧性高，变形小 调质T265 250～280提高性能，改善组织 38CrMoAlA 氮化D900 HV≥850 提高表面硬度及耐磨性，耐疲劳，耐腐蚀性能 退火Th ≤230 降低硬度 65Mn 60Si2MnA 50CrVA 淬硬C42 40～45 提高强度和弹性 退火Th ≤230 降低硬度 GCr15 淬硬C59 ≥59 提高硬度和耐磨性 退火Th ≤230 降低硬度 T8A 淬硬C58 55～60 提高硬度和耐磨性 退火Th ≤230 降低硬度 T10A T12A 淬硬C62 ≥62 提高硬度和耐磨性 退火Th ≤255 降低硬度 9SiCr Cr12MoV W18Cr4V 淬硬C62 ≥62 提高硬度和耐磨性 HT100 HT200 HT250 热时效去应力 QT400-15 QT600-3 热时效去应力 ZG200-400 ZG270-500 正火Z ZCuSn5Pb5Zn5 ─不热处理 ZAlSi7Mg ─不热处理 T2 ─不热处理 H62 ─不热处理 L2 ─不热处理
（1）退火：指金属材料加热到适当的温度，保持一定的时间，然后缓慢冷却的热处理工艺。常见的退火工艺有：再结晶退火，去应力退火，球化退火，完全退火等。退火的目的：主要是降低金属材料的硬度，提高塑性，以利切削加工或压力加工，减少残余应力，提高组织和成分的均匀化，或为后道热处理作好组织准备等。 （2）正火：指将钢材或钢件加热到Ac3 或Acm（钢的上临界点温度）以上30～50℃，保持适当时间后，在静止的空气中冷却的热处理的工艺。正火的目的：主要是提高低碳钢的力学性能，改善切削加工性，细化晶粒，消除组织缺陷，为后道热处理作好组织准备等。 （3）淬火：指将钢件加热到Ac3 或Ac1（钢的下临界点温度）以上某一温度，保持一定的时间，然后以适当的冷却速度，获得马氏体（或贝氏体）组织的热处理工艺。常见的淬火工艺有盐浴淬火，马氏体分级淬火，贝氏体等温淬火，表面淬火和局部淬火等。淬火的目的：使钢件获得所需的马氏体组织，提高工件的硬度，强度和耐磨性，为后道热处理作好组织准备等。 （4）回火：指钢件经淬硬后，再加热到Ac1 以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。常见的回火工艺有：低温回火，中温回火，高温回火和多次回火等。回火的目的：主要是消除钢件在淬火时所产生的应力，使钢件具有高的硬度和耐磨性外，并具有所需要的塑性和韧性等。 （5）调质：指将钢材或钢件进行淬火及回火的复合热处理工艺。使用于调质处理的钢称调质钢。它一般是指中碳结构钢和中碳合金结构钢。 （6）化学热处理：指金属或合金工件置于一定温度的活性介质中保温，使一种或几种元素渗入它的表层，以改变其化学成分，组织和性能的热处理工艺。常见的化学热处理工艺有：渗碳，渗氮，碳氮共渗，渗铝，渗硼等。化学热处理的目的：主要是提高钢件表面的硬度，耐磨性，抗蚀性，抗疲劳强度和抗氧化性等。 （7）固溶处理：指将合金加热到高温单相区恒温保持，使过剩相充分溶解到固溶体中后快速冷却，以得到过饱和固溶体的热处理工艺。固溶处理的目的：主要是改善钢和合金的塑性和韧性，为沉淀硬化处理作好准备等。 （8）沉淀硬化（析出强化）：指金属在过饱和固溶体中溶质原子偏聚区和（或）由之脱溶出微粒弥散分布于基体中而导致硬化的一种热处理工艺。如奥氏体沉淀不锈钢在固溶处理后或经冷加工后，在400～500℃或700～800℃进行沉淀硬化处理，可获得很高的强度。 （9）时效处理：指合金工件经固溶处理，冷塑性变形或铸造，锻造后，在较高的温度放置或室温保持，其性能，形状，尺寸随时间而变化的热处理工艺。若采用将工件加热到较高温度，并较长时间进行时效处理的时效处理工艺，称为人工时效处理，若将工件放置在室温或自然条件下长时间存放而发生的时效现象，称为自然时效处理。时效处理的目的，消除工件的内应力，稳定组织和尺寸，改善机械性能等。 （10）淬透性：指在规定条件下，决定钢材淬硬深度和硬度分布的特性。钢材淬透性好与差，常用淬硬层深度来表示。淬硬层深度越大，则钢的淬透性越好。钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。淬透性
第1章金属的结构与结晶 一、填空： 1、原子呈无序堆积状态的物体叫，原子呈有序、有规则排列的物体称为。一般固态金属都属于。 2、在晶体中由一系列原子组成的平面，称为。通过两个或两个以上原子中心的直线，可代表晶格空间排列的的直线，称为。 3、常见的金属晶格类型有、和三种。铬属于晶格，铜属于晶格，锌属于晶格。 4、金属晶体结构的缺陷主要有、、、、、和 等。晶体缺陷的存在都会造成，使增大，从而使金属的提高。 5、金属的结晶是指由原子排列的转变为原子排列的过程。 6、纯金属的冷却曲线是用法测定的。冷却曲线的纵坐标表示，横坐标表示。 7、与之差称为过冷度。过冷度的大小与有关， 越快，金属的实际结晶温度越，过冷度也就越大。 8、金属的结晶过程是由和两个基本过程组成的。 9、细化晶粒的根本途径是控制结晶时的及。 10、金属在下，随温度的改变，由转变为的现象称为
同素异构转变。 二、判断： 1、金属材料的力学性能差异是由其内部组织结构所决定的。（） 2、非晶体具有各向同性的特点。（） 3、体心立方晶格的原子位于立方体的八个顶角及立方体六个平面的中心。（） 4、金属的实际结晶温度均低于理论结晶温度。（） 5、金属结晶时过冷度越大，结晶后晶粒越粗。（） 6、一般说，晶粒越细小，金属材料的力学性能越好。（） 7、多晶体中各晶粒的位向是完全相同的。（） 8、单晶体具有各向异性的特点。（） 9、在任何情况下，铁及其合金都是体心立方晶格。（） 10、同素异构转变过程也遵循晶核形成与晶核长大的规律。（） 11、金属发生同素异构转变时要放出热量，转变是在恒温下进行的。（） 三、选择 1、α—Fe是具有（）晶格的铁。 A、体心立方 B、面心立方 C、密排六方 2、纯铁在1450℃时为（）晶格，在1000℃时为（）晶格，在600℃时为 （）晶格。A、体心立方 B、面心立方 C、密排六方 3、纯铁在700℃时称为（），在1000℃时称为（），在1500℃时称为（）。
常用材料热处理
材料热处理中的特性： 淬透性（可淬性）：指钢接受淬火的能力 零件尺寸越大，内部热容量也越大，淬火时冷却速度越慢，因此，淬透层越薄，性能越差，这种现象叫做“钢材的尺寸效应”。但淬透性大的钢，尺寸效应不明显。 由于碳钢的淬透性低，在设计大尺寸零件时用碳钢正火比调质更经济。 常用钢种的临界淬透直径De mm 常用材料的工作条件和热处理 渗碳钢：（含碳量0.1～0.25％） 10、15、20、 15Cr、20Cr、20Mn2、20CrMn、20CrMnVB 25MnTiB、18CrMnTi、20CrMnTi、20CrMnMo 30CrMnTi、20Cr2Ni4A、12CrNi3A、18Cr2Ni4W A
渗碳钢在高温下长时间保温，晶粒易于长大，恶化钢的性能。 表面含碳量在0.85～1.05％，表层硬度≥56～65(HRC) 心部含碳量在0.18～0.25％，HRC30~45 含碳量在0.3％时，HRC30~47 常用渗碳钢渗碳后的硬度 调质钢（含碳量0.25～0.5％） 40、45、40Cr、50Mn2、35CrMo、30CrMnSi、 40CrMnMo、40MnB、40MnVB、40CrNiMoA 38CrMoAlA 碳素调质钢淬透性低。 常用调质钢的调质硬度 调质钢对表面耐磨性要求较高时还需高频淬火，要求耐磨性更高时则需渗氮。
弹簧钢含碳量：碳素弹簧钢0.6～0.9％ 合金弹簧钢0.45-0.7％ 弹簧钢的选用： 钢丝直径<12～15mm 65、75 弹簧≤25mm 65Mn、55Si2Mn 60Si2Mn、70Si3MnA 钢丝直径≤30mm 50CrVA、50CrMnVA 重要弹簧 60Si2CrVA、65Si2MnVA 弹簧钢的热处理一般是淬火加中温回火 热处理的硬度一般为 HRC41-48 对于一般小弹簧（钢丝截面D<10mm）不淬火，只作250～300去应力处理。 65Mn淬硬性好，硬度≥HRC59。 轴承钢含碳量0.95～1.10％ 含铬量0.5～1.65％ GCr9 GCr15 GCr15SiMn GsiMnV GMnMoVRE GSiMnMoV GSiMnVRE GSiMnMoVRE GMnMoV 轴承承受高压集中周期性交变载荷，由转动和滑动产生极大的摩擦。 轴承钢一般首先进行球化退火—淬火—低温回火，硬度为HRC61-65。

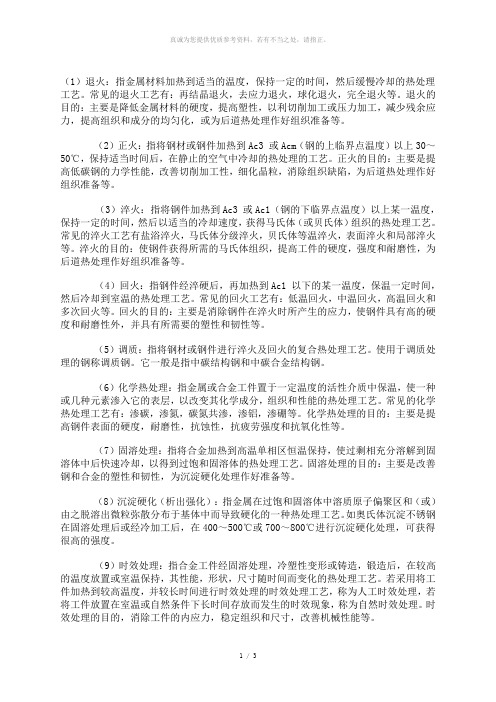

热处理名词解释 （1）退火：指金属材料加热到适当的温度，保持一定的时间，然后缓慢冷却的热处理工艺。常见的退火工艺有：再结晶退火，去应力退火，球化退火，完全退火等。退火的目的：主要是降低金属材料的硬度，提高塑性，以利切削加工或压力加工，减少残余应力，提高组织和成分的均匀化，或为后道热处理作好组织准备等。 （2）正火：指将钢材或钢件加热到Ac3 或Acm（钢的上临界点温度）以上30～50℃，保持适当时间后，在静止的空气中冷却的热处理的工艺。正火的目的：主要是提高低碳钢的力学性能，改善切削加工性，细化晶粒，消除组织缺陷，为后道热处理作好组织准备等。 （3）淬火：指将钢件加热到Ac3 或Ac1（钢的下临界点温度）以上某一温度，保持一定的时间，然后以适当的冷却速度，获得马氏体（或贝氏体）组织的热处理工艺。常见的淬火工艺有盐浴淬火，马氏体分级淬火，贝氏体等温淬火，表面淬火和局部淬火等。淬火的目的：使钢件获得所需的马氏体组织，提高工件的硬度，强度和耐磨性，为后道热处理作好组织准备等。 （4）回火：指钢件经淬硬后，再加热到Ac1 以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。常见的回火工艺有：低温回火，中温回火，高温回火和多次回火等。回火的目的：主要是消除钢件在淬火时所产生的应力，使钢件具有高的硬度和耐磨性外，并具有所需要的塑性和韧性等。 （5）调质：指将钢材或钢件进行淬火及回火的复合热处理工艺。使用于调质处理的钢称调质钢。它一般是指中碳结构钢和中碳合金结构钢。 （6）化学热处理：指金属或合金工件置于一定温度的活性介质中保温，使一种或几种元素渗入它的表层，以改变其化学成分，组织和性能的热处理工艺。常见的化学热处理工艺有：渗碳，渗氮，碳氮共渗，渗铝，渗硼等。化学热处理的目的：主要是提高钢件表面的硬度，耐磨性，抗蚀性，抗疲劳强度和抗氧化性等。 （7）固溶处理：指将合金加热到高温单相区恒温保持，使过剩相充分溶解到固溶体中后快速冷却，以得到过饱和固溶体的热处理工艺。固溶处理的目的：主要是改善钢和合金的塑性和韧性，为沉淀硬化处理作好准备等。 （8）沉淀硬化（析出强化）：指金属在过饱和固溶体中溶质原子偏聚区和（或）由之脱溶出微粒弥散分布于基体中而导致硬化的一种热处理工艺。如奥氏体沉淀不锈钢在固溶处理后或经冷加工后，在400～500℃或700～800℃进行沉淀硬化处理，可获得很高的强度。 （9）时效处理：指合金工件经固溶处理，冷塑性变形或铸造，锻造后，在较高的温度放置或室温保持，其性能，形状，尺寸随时间而变化的热处理工艺。若采用将工件加热到较高温度，并较长时间进行时效处理的时效处理工艺，称为人工时效处理，若将工件放置在室温或自然条件下长时间存放而发生的时效现象，称为自然时效处理。时效处理的目的，消除工件的内应力，稳定组织和尺寸，改善机械性能等。 （10）淬透性：指在规定条件下，决定钢材淬硬深度和硬度分布的特性。钢材淬透性好与差，常用淬硬层深度来表示。淬硬层深度越大，则钢的淬透性越好。钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。淬透性好的钢材，可使钢件整个截面获得均匀一致的力学性能以及可选用钢件淬火应力小的淬火剂，以减少变形和开裂。 （11）临界直径（临界淬透直径）：临界直径是指钢材在某种介质中淬冷后，心部得到全部马氏体或50%马氏体组织时的最大直径，一些钢的临界直径一般可以通过油中或水中的淬透性试验来获得。 （12）二次硬化：某些铁碳合金（如高速钢）须经多次回火后，才进一步提高其硬度。这种硬化现象，称为二次硬化，它是由于特殊碳化物析出和（或）由于参与奥氏体转变为马氏体或贝氏体所致。 （13）回火脆性：指淬火钢在某些温度区间回火或从回火温度缓慢冷却通过该温度区间的脆化现象。回火脆性可分为第一类回火脆性和第二类回火脆性。第一类回火脆性又称不可逆回火脆性，主要发生在回火温度为250～400℃时，在重新加热脆性消失后，重复在此区间回火，不再发生脆性，第二类回火脆性又称可逆回火脆性，发生的温度在400～650℃，当重新加热脆性消失后，应迅速冷却，不能在400～650℃区间长时间停留或缓冷，否则会再次发生催化现象。回火脆性的发生与钢中所含合金元素有关，如锰，铬，硅，镍会产生回火脆性倾向，而钼，钨有减弱回火脆性倾向。
常用金属材料及热处理 以下是为大家整理的常用金属材料及热处理的相关范文，本文关键词为常用,金属,材料及,热处理,模块,常用,金属,材料及,热处理，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在教师教学中查看更多范文。 模块一常用金属材料及热处理项目二钢的热处理任务一：钢的普通热处理一、实验目的1、了解碳钢的基本热处理（退火、正火、淬火及回火）工艺方法。2、研究冷却条件对碳钢性能的影响。3、分析淬火及回火温度对碳钢性能的影响。二、实验原理1、钢的淬火所谓淬火就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放入各种不同的冷却介质中（V冷应大于V临），以获得马氏体组织。碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时间和冷却速度。（1）淬火温度的选择选定正确的加热温度是保证淬火质量的重要环节。淬火时的具体加热温度主要取决于钢的含碳量，可根据相图确定（如图4所示）。对亚共析钢，其加热温度为＋30～50℃，若加热温度不足（低于），则淬火组织中将出现
铁素体而造成强度及硬度的降低。对过共析钢，加热温度为＋30～50℃，淬火后可得到细小的马氏体与粒状渗碳体。后者的存在可提高钢的硬度和耐磨性。（2）保温时间的确定淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。表1碳钢在箱式电炉中加热时间的确定加热圆柱形工件形状方形板形温度(℃)分钟/每毫米直径70080090010001.51.00.80.4保温时间分钟/每毫米厚度2.21.51.20.6分钟/每毫米厚度321.60.8（3）冷却速度的影响冷却是淬火的关键工序，它直接影响到钢淬火后的组织和性能。冷却时应使冷却速度大于临界冷却速度，以保证获得马氏体组织；在这个前提下又应尽量缓慢冷却，以减少钢中的内应力，防止变形和开裂。为此，可根据c曲线图（如图2所示），使淬火工作在过冷奥氏体最不稳定的温度范围（650～550℃）进行快冷（即与c曲线的“鼻尖”相切），而在较低温度（300～100℃）时冷却速度则尽可能小些。为了保证淬火效果,应选用合适的冷却方法（如双液淬火、分级淬火等).不同的冷却介质在不同的温度范围内的冷却速度有所差别。各种冷却介质的特性见表2.表2几种常用淬火介质的冷却能力在下列温度范围内的冷却速度（℃/秒）冷却介质650～550℃18℃的水50℃的水10％nacl 水溶液（18℃）10％naoh水溶液（18℃）10％naoh水溶液（18℃）蒸馏水（50℃）硝酸盐（200℃）菜籽油（50℃）矿务机油（50℃）6001001100120XX0025035020XX50300～
常用材料热处理工艺 Prepared on 22 November 2020
常用材料热处理工艺二、ASTM A182 F22 1．退火（A）≥90±10℃炉冷； 2．回火（T）≥675℃ 3．HB≤170（一级）156~207（三级） 三、ASTM A694 F60，F52 1．N+T或Q+T N（Q）：920±10℃保温，空冷（水淬） T：≥540±10℃保温，空冷 2．HB实测 四、16MnJB4726-2000 或N+T N：930±10℃保温，空冷 T：≥600±10℃保温空冷 2．HB：121~178 五、16MnDJB4727-2000 1．Q+T Q：930±10℃保温，水冷 T：≥600±10℃保温空冷 2．HB实测 六、A105ASTM A105-2002 1．正火（N）：900±10℃保温，空冷
2：HB：137~187 七、20# JB4726-2000 1．正火（N）：910±10℃保温，空冷 2．HB：106~159 八、LF2ASTM A350 LF2 1．淬火+回火（Q+T） Q：870~940℃保温，水冷 T：540~665℃保温，空冷 2．HB≤197 九、LF3ASTM A350-2002b 1．淬火+回火（Q+T） Q：870~940℃保温，水冷 T：540~665℃保温，空冷 2．HB≤197 十、15CrMo JB4726-2000 1．淬火+回火（Q+T） Q：900±10℃保温，水冷 T：≥620℃保温，空冷 2．HB：118~180 十一、1Cr5Mo JB4726-2000 1．淬火+回火： Q：880~900℃，保温，水冷
名词解释 沸腾钢： 1 只用一定量的弱脱氧剂锰铁对钢液脱氧，因此钢液含氧量较高。 2 在沸腾钢的凝固过程中，钢液中碳和氧发生反应而产生大量气体，造成钢液沸腾，这种钢由此而得名。 3 沸腾钢钢锭宏观组织的特点是，钢锭内部有大量的气泡，但是没有或很少有缩孔。钢锭的外层比较纯净，这纯净的外层包住了一个富集着杂质的锭心。 4 沸腾钢钢锭的偏析较严重，低温冲击韧性不好，钢板容易时效，钢的力学性能波动性较大。 镇静钢： 1 镇静钢在浇注之前不仅用弱脱氧剂锰铁而且还使用强脱氧剂硅铁和铝对钢液进行脱氧，因而钢液的含氧量很低。 2 强脱氧剂硅和铝的加入，使得在凝固过程中，钢液中的氧优先与强脱氧元素铝和硅结合，从而抑制了碳氧之间的反应，所以镇静钢结晶时没有沸腾现象，由此而得名。 3 在正常操作情况下，镇静钢中没有气泡，但有缩孔和疏松。与沸腾钢相比，这种钢氧化物系夹杂含量较低，纯净度较高。镇静钢的偏析不像沸腾钢那样严重，钢材性能也较均匀。 树枝状偏析：（枝晶偏析） 1依据相图，钢在结晶时，先结晶的枝干比较纯净，碳浓度较低，而迟结晶的枝间部分碳浓度较高。 2研究指出，在钢锭心部等轴晶带中枝晶偏析的特点是，在枝干部分成分变化很小，这部分占有相当宽的范围，在枝晶或者两个相邻晶粒之间，富集着碳、合金元素和杂质元素，而且达到很高的浓度。枝干结晶时，在相当宽的范围内造成碳和合金元素、杂质元素的贫化（选择结晶），这种贫化成了枝晶间浓度特高的前提。 3为减少枝晶偏析的程度，可对铸钢和钢锭进行扩散退火。 区域偏析：在整个钢锭范围内发生的偏析 因为选择结晶，杂质元素和合金元素被富集在晶枝近旁的液相中。在凝固速度不是很高的情况下，枝晶近旁液相中杂质元素能够借扩散和液体的流动而被转移到很远的地方。随着凝固的进展，杂质元素在剩余的钢液中不断富集，各种元素在整个钢锭或铸件的范围内发生了重新分布，即产生了区域偏析。 带状偏析：在钢锭中，有时在某些局部地区，化学成分与周围有差异，形成所谓的带状偏析。
金属材料与热处理 一、填空题（30分，每空1分） 1、常见的金属晶体类型有_体心立方_晶格、__面心立方__晶格和密排六方晶格三种。 2、金属的整个结晶过程包括形核_____、___长大_______两个基本过程组成。 3、根据溶质原子在溶剂晶格中所处的位置不同，固溶体分为_间隙固溶体_与_置换固溶体_两种。 4、工程中常用的特殊性能钢有_不锈钢__、_耐热钢_、耐磨钢。 5、常用的常规热处理方法有___回火___、正火和淬火、__退火__。 6、随着回火加热温度的升高，钢的__强度__和硬度下降，而_塑性___和韧性提高。 7、根据工作条件不同，磨具钢又可分为_冷作模具钢_、__热作模具钢__和塑料磨具用钢等。 8、合金按照用途可分为_合金渗碳体_、_特殊碳化物_和特殊性能钢三类。 9、合金常见的相图有__匀晶相图__、_共晶相图__、包晶相图和具有稳定化合物的二元相图。 10、硬质合金是指将一种或多种难熔金属_碳化物__和金属粘结剂，通过_粉末冶金__工艺生产的一类合金材料。 11、铸铁的力学挺能主要取决于_基体的组织_的组织和石墨的基体、形态、_数量_以及分布状态。 12、根据铸铁在结晶过程中的石墨化程度不同，铸铁可分为_灰口铸铁__、_白口铸铁_和麻口铸铁三类。 13、常用铜合金中，_青铜_是以锌为主加合金元素，_白铜_是以镍为主加合金元素。 14、铁碳合金的基本组织中属于固溶体的有_铁素体_和_奥氏体_,属于金属化合物的有_渗碳体_，属于混合物的有_珠光体_和莱氏体。 二、选择题（30分，每题2分） 1、铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是（ C ） A 铁总是存在加工硬化，而铜没有 B 铜有加工硬化现象，而铁没有 C 铁在固态下有同素异构转变，而铜没有 D 铁和铜的再结晶温度不同 α-是具有（A ）晶格的铁。 2、Fe A 体心立方 B 面心立方 C密排六方 D 无规则几何形状 3、以下哪种铸铁的断口呈灰黑色？（ D ） A 马口铁 B 白口铸铁 C 麻口铸铁D灰铸铁 4、用于制造渗碳零件的钢称为（C ）。 A 结构钢 B 合金钢 C 渗碳钢 D 工具钢 5、合金发生固溶强化的主要原因（ C ）。 A晶格类型发生了变化B 晶粒细化 C 晶格发生畸形 D 晶界面积发生变化 6、调质处理就是（ A ）的热处理。 A 淬火+高温火 B 淬火+中温回火 C 淬火+低温回火 D 淬火+低温退火 7、零件渗碳后，一般需经过（ A ）才能达到表面硬度高而且耐磨的目的。 A 淬火+低温回火 B 正火 C 调质 D 淬火+高温回火 8、钢在加热时，判断过热现象的依据是（B ）。 A 表面氧化 B 奥氏体晶界发生氧化或融化 C 奥氏体晶粒粗大D、晶格发生畸形 9、火焰加热表面淬火和感应加热表面淬火相比（ D ）。 A 效率更高 B 淬硬层深度更容易控制C工艺过程简单D设备简单
常用金属材料热处理硬度 常用金属材料热处理规范 ┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓┃┃临界点┃热处理规范┃硬度┃ ┃钢号┃┣━━━━┳━━━━━━━┳━━━━┫┃ ┃┃（℃）┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 735 ┃正火┃ 880- 930 ┃空冷┃HB≤156┃ ┃２０┃Ac3 855 ┃渗碳┃ 920- 950 ┃┃┃ ┃┃Ar3 835 ┃渗碳淬火┃ 860- 880 ┃水或油冷┃HRC＞56 ┃ ┃┃Ar1 680 ┃高温回火┃ 650- 680 ┃空冷┃芯部HB150 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 724 ┃正火┃ 850- 890 ┃空冷┃HB≤185┃ ┃３５┃Ac3 802 ┃退火┃ 840- 890 ┃炉冷┃┃ ┃┃Ar3 774 ┃高温回火┃ 650- 680 ┃空冷┃┃ ┃┃Ar1 680 ┃淬火┃ 850- 890 ┃水冷┃HRC≥47┃ ┃┃┃回火┃ 500- 540 ┃空冷┃HB241-286 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 724 ┃退火┃ 820- 840 ┃炉冷┃HB≤207┃ ┃４５┃Ac3 780 ┃正火┃ 830- 870 ┃空冷┃HB≤229┃ ┃┃Ar3 751 ┃高温回火┃ 650- 680 ┃空冷┃┃ ┃┃Ar1 682 ┃淬火┃ 820- 860 ┃水冷┃HRC50-60 ┃ ┃┃┃回火┃ 520- 560 ┃空冷┃HB228-286 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 735 ┃正火┃ 900- 930 ┃空冷┃HB≤179┃ ┃┃Ac3 854 ┃高温回火┃ 659- 680 ┃空冷┃┃ ┃20Mn ┃Ar3 835 ┃┃┃┃┃ ┃┃Ar1 682 ┃┃┃┃┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃AC1 734 ┃退火┃ 830- 880 ┃炉冷┃┃ ┃35Mn ┃AC3 812 ┃正火┃ 850- 880 ┃空冷┃HB≤187┃ ┃┃Ar3 796 ┃高温回火┃ 650- 680 ┃空冷┃┃ ┃┃Ar1 675 ┃淬火┃ 850- 880 ┃水或油冷┃HRC50-55 ┃ ┃┃┃回火┃ 400- 500 ┃空冷┃HB302-332 ┃ ┗━━━┻━━━━┻━━━━┻━━━━━━━┻━━━━┻━━━━━┛┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓┃┃临界点┃热处理规范┃硬度┃ ┃钢号┃┣━━━━┳━━━━━━━┳━━━━┫┃ ┃┃（℃）┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫┃┃Ac1 726 ┃退火┃ 820- 850 ┃炉冷┃HB≤217┃ ┃45Mn ┃Ac3 790 ┃正火┃ 830- 860 ┃空冷┃┃ ┃┃Ar3 768 ┃高温回火┃ 650- 680 ┃空冷┃┃
一名词解释 完全退火将刚材或钢件加热到AC3点以上，使之完全奥氏体化，然后缓慢冷却，然后缓慢冷却获得接近于平衡组织的热处理工艺成为完全退火 淬透性钢的淬透性使之钢材被淬透的能力，或者说钢的淬透性是表征钢材淬火时获得马氏体能力的特性 淬硬性指在理想的淬火条件下，以超过临界冷却素的形成的马氏体组织能够达到的最高硬度等温淬火工件淬火加热后，若长时间保持在下贝氏体转变区的温度，使之完成奥氏体的等温转变，获得下贝氏体组织，这种淬火称等温淬火 回火脆性随回火温度升高冲击韧性反而下降的现象 回火稳定性淬火钢在回火时，抵抗强度、硬度下降的能力。 水韧处理将铸态下的铸件依据某一温度加热到1050℃~1100℃范围内保温一定时间然后进行水淬的一种处理方法 季裂经过冷变形的黄铜制品在潮湿的大气中，特别是在还有氨气的大气或海水中，会发生自动破裂 二、牌号 1、GCr15 滚动轴承钢C%=1.0% Cr%=12% Cr作用：提高淬透性、耐腐蚀性、耐磨性热处理方法及作用：球化退火+淬火+低温回火球化淬火可以降低硬度，便于切削加工，为最终淬火处理做组织准备。淬火：可以获得较高的硬度和强度回火：提高零件的组织及尺寸的稳定性，提高力学性能。最终组织：M回+A”+Fe3C 应用：滚动轴承，量具 2、Cr12MoV 冷冲磨具钢C%≥1 Cr=12%Mo=0.4%~0.6% V%=0.15~0.3% Cr作用：提高淬透性Mo、V提高耐磨性、细化晶粒热处理方法及作用：有一次硬化法和二次硬化法，其中一次硬化法采用低温回火+低温淬火。淬火温度低，晶粒细小，强韧性好，残留奥氏体少 最终组织：M回+A”+Fe3C晶粒应用:挤压模，冷冲压模 3、60Si2Mn 弹簧钢C%=0.6% Si%=2% Mn%≤1.5% Si、Mo：能显著强化基体Si大为提高钢的弹性限度Mn提高钢的淬透性热处理及应用：淬火+中温回火中温回火可以使弹簧具有一定冲击韧性，弹性极限，金属比等最终组织：T回应用：螺旋弹簧，板簧 4、40Cr/40CrNiMo C%=0.4% Ni、Mo≤1.5% Cr提高钢的淬透性，回火稳定性Ni提高干的基本韧性Mo进一步提高淬透性、回火稳定性，细化晶粒降低回火脆性热处理及作用：调质获得S回最终组织：S回应用：连杆螺栓，轴，齿轮 5、W18Cr4V W%=18% Cr%=4% V%≤1.5% 三、选材汽车变速箱齿轮 选用渗碳钢20CrMnTi制造汽车变速箱齿轮工作条件：在滑动、滚动相对运动的情况下工件之间有摩擦，同时还承受一定的形变弯曲应力和接触疲劳应力，有时会有一定的冲击力。性能要求：表面具有高硬度，高耐磨性，高接触疲劳抗力，而心部应具有良好的综合力学性能从成分上保证：可以采用渗碳钢，通过渗碳淬火工艺获得表硬内韧的性能，再加入适量的Cr、Mn、Ti、V、Mo等合金元素来提高淬透性获得大量板条马氏体，并细化晶粒工艺路线：锻造——正火——加工齿形——局部镀铜——渗碳——预冷淬火——低温回火——喷丸处理——精加工研磨——装配正火：改善组织的不均匀性，细化晶粒。消除加工硬化，降低硬度便于切削加工F+S 预冷：降低温度，减少淬火时的热应力，减少变形开裂，从渗碳层中析出碳化物，渗碳层耐磨性提高。淬火：提高硬度和强度组织：表层M+碳化物+心部低碳M 低温回火：消除应力稳定组织得到：表M+碳化物+A丿（少量）+心部低碳M 高速切削道具1.选用W18Cr4V高速钢它属于高速工具钢由于合金度高具有较高的热硬性，
金属材料及热处理复习题 一、判断题（填在题后的括号内。对的“√”，错的“×”） 1、弹性变形和塑性变形都能引起零件和工具的外形和尺寸的改变，都是工程技术上所不允许的。（×） 2、碳素钢随含碳量的增加，其塑性、韧性将升高。（×） 3、硬度愈低，金属的切削加工性能愈好。（×） 4、钢中含碳量的多少不仅会影响到钢的机械性能，而且会影响到钢的工艺性能。（√） 5、表面热处理都是通过改变钢材表面的化学成分而改变表面性能的。 （×） 6、高速钢由于具有极高的硬度而可以进行高速切削。（×） 7、由于铸铁含碳量比钢高，所以硬度都比钢高。（×） 8、低碳钢为了改善组织结构和机械性能，改善切削加工性，常用正火代替退火。（√） 9、工具钢的硬度、耐磨性高，则红硬性也一定很好。（×） 10、发蓝的主要目的是提高零件表面的强度和硬度，其次还能提高抗蚀能力。（×） 二、填空题 1、金属材料的性能，主要可分为使用性能和工艺性能两个方面。 2、高碳钢、中碳钢、低碳钢是按含碳量的高低划分，其含碳量＞0.60% 为高碳钢，含碳量为0.25～0.60%为中碳钢，含碳量＜0.25%为低碳钢。 3、淬火的主要目的是提高钢的硬度和耐磨性。 4、按用途，合金钢可以分为合金结构钢、合金工具钢和特殊合金钢。 5、调质处理就是将钢淬火后，再经高温回火的一种工艺方法。 6、铸铁是含碳量大于2.11%的铁碳合金。
7、合金结构钢的编号原则是采用“二位数字+化学元素符号+数字”的方法。 8、金属铸造性能的好坏主要取决于金属的流动性和收缩性的大小。 9、常用的化学热处理方法有渗碳和氮化。 10、常用的硬质合金分类牌号中“YG”表示钨钴类硬质合金，“YT”表示钨钴钛类硬质合金。 11、根据加入元素量的不同。钢合金分为低合金钢、中合金钢和高合金钢三大类。在机械制造业中，应用较广的是中合金钢。 12、铝合金按加入元素的含量多少和工艺特点不同，可分为形变铝合金和铸造铝合金两类。 13、以下牌号是表示什么材料： 45表示平均C%为0.45%的优质碳素结构钢， T8表示平均C%≈0.8%的优质碳素工具钢， QT42-10表示最低抗拉强度为42N/mm2,最低延伸率为10%的球墨铸铁， H62表示Cu%≈62%的普通黄铜， W18Cr4V表示含W约为18%，含Cr约为4%，含V小于1.5%的高速钢。三、选择题（在每组答案里面只有一个正确的，请将正确答案的序号填在 题内的空格处） 1、金属的使用性能常包括 b 性能 c 性能和 d 性能等。 a.加工性 b.物理 c.化学 d.机械 2、形状复杂、机械性能要求较高，而且难以用压力加工方法成形的机架、箱体等零件，应采用 d 来制造。 a.碳素工具钢 b.碳素结构钢 c.易切削钢 d.工程用铸钢 3、工件在回火时，回火温度愈高，其回火后的硬度 b a.愈高 b.愈低 c.不变 d.不确定 4、9SiCr是合金 b 钢。C%约为 c %
