热固性酚醛树脂
热固性酚醛树脂具有很强的浸润能力,成型性能好,体积密度大,气孔率低,用于耐火制品,该树脂在15℃- 20℃下可保持三个月.酚醛树脂制品优点主要是尺寸稳定,耐热、阻燃,电绝缘性能好,耐酸性强,它主要应用于运输业、建筑业、军事业、采矿业等多种行业,应用广泛.
在NH4OH、NaOH或NaCO3等碱性物质的催化下，过量的甲醛与苯酚（其摩尔比大于1）反应生成热固性酚醛树脂。其反应过程如下：在碱性催化剂存在下使反应介质PH大于7，苯酚和甲醛首先发生加成反应生成一羟甲基苯酚
室温下，在碱性介质中的酚醇是稳定的，一羟甲基苯酚中的羟甲基与苯酚上的氢的反应速度比甲醛与苯酚的邻位和对位上的氢的反应速度小，因此一羟甲基苯酚不容易进一步缩聚，只能生成二羟甲基苯酚和三羟甲基苯酚。
热固性酚醛树脂胶黏剂可以不用固化剂吗
视你的胶黏剂配方而定。酚醛比为1：1时为线形聚合物，要获得热固性树脂就要加交联剂了（提高醛用量，以苯酚对位进行交联）。若配方中有提及固化成分（如NL固化剂）也可以不用。
使用哪种热固性酚醛树脂能在45C温度左右固化，或是加入什么固化剂使其能在45C左右固化？
问题补充：
热固性酚醛树脂是用于覆膜砂上
催化剂为磺酸类与无机酸混合使用
酚醛树脂的固化温度、固化时间和碳化温度，想要在400度左右的环境下使用如何
作为高分子材料400°c很难
热固性酚醛树脂的固化过程？
热固性酚醛树脂的固化要具体看树脂的型号，加入固化剂可以常温固化，也可以直接高温固化。
2011-10-24 16:32 cjm20033|四级
主体是羟甲基、苯环活性氢等同类或之间的缩聚反应，当然之间有酚羟基、醚键等参与的非常复杂的反应，如变色，就是酚羟基的变化。具体固化过程目前估计还不能用反应式明确地表达出来。
|评论
加适量的六亚甲基四胺固化剂，不信你可以不用。
酚醛树脂固化在线等！！！
我处有两种酚醛树脂，一种为粉末状固态，另外一种为液态，（在不加固化剂的情况下）想做试验使其加热固化，请帮忙提供它们固化所需要的条件，如：固化温度、反应时间、注意事项等，越详细越好。
注意：我处是现成的酚醛树脂，不是要制备，而是固化（这个对专业人士应该比较简单），所以请各位不要粘贴什么酚醛制备的东西来耽误大家的时间。多谢！满意回答
我来吧。
首先你要知道酚醛的牌号，从而知道这种酚醛是热塑还是热固。一般粉状为热塑需加固化剂固化，液态为热固直接固化。
酚醛的固化条件一般为热压固化。如温度在150度，压力20MPa，压5-10分钟，后去掉压力，保温150度4 个小时。注意事项就是，加压过程中要放2-3次气（即去压再加压）
上面的条件只是一个例子，具体的参数，要根据你的酚醛性能，制品用途，大小等来确定。如果没有加压设备的话，180度烘个2小时以上也是能固化的。
酚醛树脂分碱式合成跟酸式合成两种。其中碱式合成的，只要加温就可以固化。酸式的，才需要加固化剂。
仅供参考
1谁知道酚醛树脂的固化热是多少？
当甲醛／苯酚（摩尔比）小于1时，可得热塑性产物，称热塑性酚醛树脂，即线型酚醛树脂，它不含进一步缩聚的基团，加固化剂并加热才能固化。如以六亚甲基四胺为固化剂，固化温度150 ℃，混以填料制成的模塑粉俗称电木粉。当甲醛／苯酚(摩尔比)大于1时，在碱催化下先得到甲阶段树脂，即热固型酚醛树脂，
能溶于有机溶剂，甲阶段树脂含能进一步缩聚的羟甲基，因此不需加固化剂即能固化：加热下反应得到乙阶段树脂，又称半溶酚醛树脂，不溶不熔但可溶胀和软化。再进一步反应则得到不溶不熔的体型结构丙阶段树脂，也称不溶酚醛树脂。甲阶段树脂长期存放也能自行固化。
热固性酚醛树脂的固化形式分为常温固化和热固化两种。常温固化可使用无毒常温固化剂NL，也可使用苯磺酰氯或石油磺酸，但后两种材料的毒性、刺激性较大。
酚醛树脂（BAKELITE）
酚类和醛类的缩聚产物通称为酚醛树脂，一般常指由苯酚和甲醛经缩聚反应而得的合成树脂，它是最早合成的一类热固性树脂。
酚醛树脂虽然是最老的一类热固性树脂，但由于它原料易得，合成方便，以及酚醛树脂具有良好的机械强度和耐热性能，尤其具有突出的瞬时耐高温烧蚀性能，而且树脂本身又有广泛改性的余地，所以目前酚醛树脂仍广泛用于制造玻璃纤维增强塑料、碳纤维增强塑料等复合材料。酚醛树脂复合材料尤其在宇航工业方面（空间飞行器、火箭、导弹等）作为瞬时耐高温和烧蚀的结构材料有着非常重要的用途。
酚醛树脂的合成和固化过程完全遵循体型缩聚反应的规律。控制不同的合成条件（如酚和醛的比例，所用催化剂的类型等），可以得到两类不同的酚醛树脂：一类称为热固性酚醛树脂，它是一种含有可进一步反应的羟甲基活性基团的树脂，如果合成瓜不加控制，则会使体型缩聚反应一直进行至形成不熔、不溶的具有三向网络结构的固化树脂，因此这类树脂又称为一阶树脂；另一类称为热塑性酚醛树脂，它是线型树脂，在合成过程中不会形成三向网络结构，在进一步的固化过程中必须加入固化剂，这类树脂又称为二阶树脂。这两类树脂的合成和固化原理并不相同，树脂的分子结构也不同
热塑性酚醛树脂的固化原理以及影响固化的的主要因素
满意回答
一分都没啊，一般都是拿乌洛托品做固化剂。由于热塑性酚醛树脂分子链是线性的，且没有足够多的残余甲醛，因此其自身不会固化。加入固化剂后，加热分解，就产生活性点了，就能将线性分子链交联固化了。说白了，固化剂就相当于甲醛的作用。

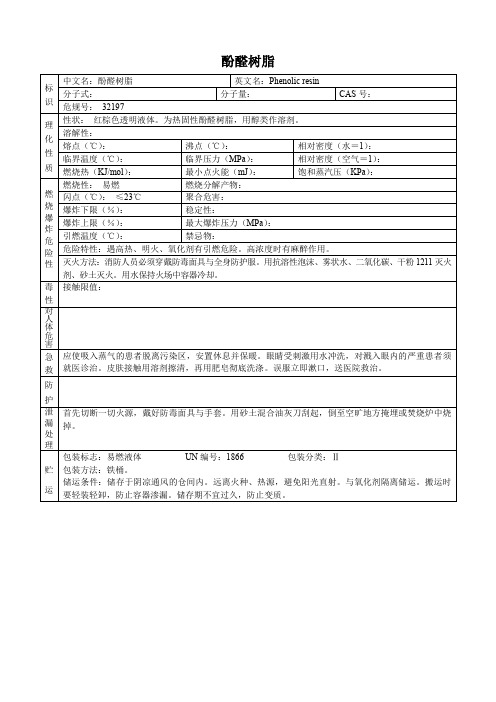

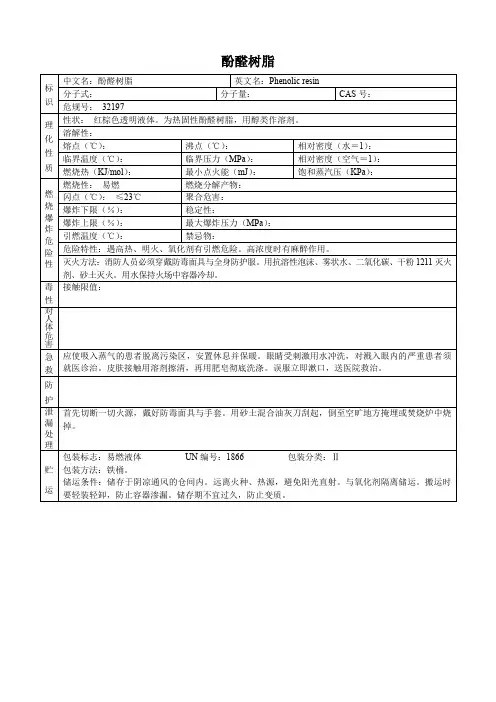

酚醛树脂(9003-35-4) 目录 化学品简介 危险性概述 急救措施 消防措施泄漏应急处理 操作处置与储存 个体防护/接触控制 理化特性 稳定性和反应活性 废弃处置 运输信息 化学品简介回目录 【中文名称】 酚醛树脂【英文名称】 phenolic resin 【中文同义词】 苯酚树酯 酚醛树脂 苯酚与甲醛的聚合物 酚醛树脂(热塑性) 水溶性酚醛树脂 直链酚醛树脂 ) 型(203酚醛树脂． 松香改性酚醛树脂(2210型) 酚醛模塑料(PF2C3-431J) 酚醛模塑料(PF2C3-631)
酚醛模塑粉(PF2A1-131F) 快速模塑粉 酚醛模塑料(PF2S1-4602) 酚醛树脂(217型) 电木粉R131 胶木粉R131 普通酚醛压塑粉(日用类,R131型) 酚醛树脂(214型) 酚醛模塑料(PF2A2-161J) PET改性酚醛树脂 酚醛树脂(665型) 电木粉D141 【英文同义词】 NOVOLAC COPOLYMER RESIN PHENOL-FORMALDEHYDE RESIN Phenolic resin RESOLE RESOLE COPOLYMER RESIN phenol,polymerwithformaldehyde Phenol-formaldehydepolymer Phenol-formaldehydepolymer phenol-formaldehyderesins Phenolicresin,thermoplastic resole(phenol-formaldehyderesin) 【CAS No.】 9003-35-4 危险性概述回目录 【健康危害】 接触加工或使用本品过程中所形成的粉尘，可引起头痛、嗜睡、周身无力、呼吸道粘膜刺激症状、喘息性支气管炎和皮肤病，还可发生肾脏损害。空气环境分析发现苯酚、甲醛和氨。在缩聚过程中，可发生甲醛、酚、一氧化碳中毒。 【燃爆危险】 本品易燃，具刺激性。 急救措施回目录 【皮肤接触】
酚醛树脂 1.摘要 酚醛树脂是一种最经典的人工合成树脂，有近百年的使用史。由于酚醛树脂的原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能，耐热性、耐寒性、电绝性、尺寸稳定性、成型加工型、阻燃性及低烟雾性。因此其成为工业部门不可缺少的材料，被广泛应用于固结磨具、涂附磨具、摩擦材料、耐火材料以及电木粉、烟花爆竹、铸造等各个领域。 2.引言 酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂，其中以苯酚和甲醛树脂为最重要。也是世界上最早由人工合成的，至今仍很重要的高分子材料。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。 酚醛树脂为热固性树脂，与其它热固性树脂相比，其优点有：(1)固化时不需要加入催化剂、促进剂，只需加热、加压，调整酚与醛的摩尔比与介质pH值，就可得到具有不同性能的产物。(2)固化后密度小，机械强度、热强度高，变形倾向小，耐化学腐蚀及耐湿性高，是高绝缘材料。 3.1酚醛树脂的合成原理 酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚与甲醛缩聚而得。它包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂。主要用于生产压塑粉、层压塑料；制造清漆或绝缘、耐腐蚀涂料；制造日用品、装饰品；制造隔音、隔热材料等。常见的高压电插座、家具塑料把手等等phenolic resin,简称PF，酚醛树脂.为黄色、透明、无定形块状物质，因含有游离分子而呈微红色，比重1.25~1.30，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。 3.2酚醛树脂的重要性能 高温性能酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。 粘结强度酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。设计正确的酚醛树脂，润湿速度特别快。并且在交联后可以为磨具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。 水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质为它们提供机械强度，电性能等。典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。 高残碳率在温度大约为1000℃的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的结构稳定性。酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。
热塑性酚醛树脂，即线型酚醛树脂，它不含进一步缩聚的基团，加固化剂并加热才能固化。如以六亚甲基四胺为固化剂，固化温度150 ℃,有没有办法可以降低它的固化温度? 当甲醛／苯酚（摩尔比）小于1时，可得热塑性产物，称热塑性酚醛树脂，即线型酚醛树脂，它不含进一步缩聚的基团，加固化剂并加热才能固化。如以六亚甲基四胺为固化剂，固化温度150 ℃，混以填料制成的模塑粉俗称电木粉。当甲醛／苯酚(摩尔比)大于1时，在碱催化下先得到甲阶段树脂，即热固型酚醛树脂，能溶于有机溶剂，甲阶段树脂含能进一步缩聚的羟甲基，因此不需加固化剂即能固化：加热下反应得到乙阶段树脂，又称半溶酚醛树脂，不溶不熔但可溶胀和软化。再进一步反应则得到不溶不熔的体型结构丙阶段树脂，也称不溶酚醛树脂。甲阶段树脂长期存放也能自行固化。 热固性酚醛树脂的固化形式分为常温固化和热固化两种。常温固化可使用无毒常温固化剂NL，也可使用苯磺酰氯或石油磺酸，但后两种材料的毒性、刺激性较大。 酚醛树脂（BAKELITE） 酚类和醛类的缩聚产物通称为酚醛树脂，一般常指由苯酚和甲醛经缩聚反应而得的合成树脂，它是最早合成的一类热固性树脂。 酚醛树脂虽然是最老的一类热固性树脂，但由于它原料易得，合成方便，以及酚醛树脂具有良好的机械强度和耐热性能，尤其具有突出的瞬时耐高温烧蚀性能，而且树脂本身又有广泛改性的余地，所以目前酚醛树脂仍广泛用于制造玻璃纤维增强塑料、碳纤维增强塑料等复合材料。酚醛树脂复合材料尤其在宇航工业方面（空间飞行器、火箭、导弹等）作为瞬时耐高温和烧蚀的结构材料有着非常重要的用途。 酚醛树脂的合成和固化过程完全遵循体型缩聚反应的规律。控制不同的合成条件（如酚和醛的比例，所用催化剂的类型等），可以得到两类不同的酚醛树脂：一类称为热固性酚醛树脂，它是一种含有可进一步反应的羟甲基活性基团的树脂，如果合成瓜不加控制，则会使体型缩聚反应一直进行至形成不熔、不溶的具有三向网络结构的固化树脂，因此这类树脂又称为一阶树脂；另一类称为热塑性酚醛树脂，它是线型树脂，在合成过程中不会形成三向网络结构，在进一步的固化过程中必须加入固化剂，这类树脂又称为二阶树脂。这两类树脂的合成和固化原理并不相同，树脂的分子结构也不同。
酚醛树脂 酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚醛或其衍生物缩聚而得。[1] 中文名：酚醛树脂 英文名：PHENOL-FORMALDEHYDE RESIN 别称：电木 化学式：C7H6O2 分子量：122.12134 CAS登录号：9003-35-4 诞生：1872年 1性质 直线型酚醛树脂结构图 固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，实体的比重平均1.7左右，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。[1] 液体酚醛树脂为黄色、深棕色液体，如：碱性酚醛树脂主要做铸造黏结剂。 高温性能
酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。 酚醛树脂耐火材料 粘结强度 酚醛树脂一个重要的应用就是作为粘结剂。酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。设计正确的酚醛树脂，润湿速度特别快。并且在交联后可以为磨具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。 水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质为它们提供机械强度，电性能等。典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。 高残碳率 在温度大约为1000℃ 的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的结构稳定性。酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。 低烟低毒 与其他树脂系统相比，酚醛树脂系统具有低烟低毒的优势。在燃烧的情况下，用科学配方生产出的酚醛树脂系统，将会缓慢分解产生氢气、碳氢化合物、水蒸气和碳氧
酚醛树脂(9003-35-4) 化学品简介 危险性概述 急救措施 消防措施 泄漏应急处理 操作处置与储存 接触控制/个体防护 理化特性 稳定性和反应活性 废弃处置 运输信息 化学品简介回目录【中文名称】 酚醛树脂 【英文名称】 phenolic resin 【中文同义词】 苯酚树酯 酚醛树脂 苯酚与甲醛的聚合物 酚醛树脂(热塑性) 水溶性酚醛树脂 直链酚醛树脂 酚醛树脂(203型) 松香改性酚醛树脂(2210型) 酚醛模塑料(PF2C3-431J)
酚醛模塑料(PF2C3-631) 酚醛模塑粉(PF2A1-131F) 快速模塑粉 酚醛模塑料(PF2S1-4602) 酚醛树脂(217型) 电木粉R131 胶木粉R131 普通酚醛压塑粉(日用类,R131型) 酚醛树脂(214型) 酚醛模塑料(PF2A2-161J) PET改性酚醛树脂 酚醛树脂(665型) 电木粉D141 【英文同义词】 NOVOLAC COPOLYMER RESIN PHENOL-FORMALDEHYDE RESIN Phenolic resin RESOLE RESOLE COPOLYMER RESIN phenol,polymerwithformaldehyde Phenol-formaldehydepolymer Phenol-formaldehydepolymer phenol-formaldehyderesins Phenolicresin,thermoplastic resole(phenol-formaldehyderesin) 【CAS No.】 9003-35-4 危险性概述回目录【健康危害】 接触加工或使用本品过程中所形成的粉尘，可引起头痛、嗜睡、周身无力、呼吸道粘膜刺激症状、喘息性支气管炎和皮肤病，还可发生肾脏损害。空气环境分析发现苯酚、甲醛和氨。在缩聚过程中，可发生甲醛、酚、一氧化碳中毒。
酚醛树脂是由酚类化合物(如苯酚、甲酚、二甲酚、间苯二酚、叔丁酚、双酚A等)与醛类化合物(如甲醛、乙醛、多聚甲醛、糠醛等)在碱性或酸性催化剂作用下，经加成缩聚反应制得的树脂统称为酚醛树脂。酚与醛的反应是比较复杂的，由于苯酚与甲醛的摩尔比，所用催化剂的不同，加成与缩聚反应的速度和生成物也有差异。 一、碱性催化剂的反应 很多无机碱和有机碱都可用作碱性催化剂，常用的有氢氧化钠、氢氧化钡、氢氧化铵、氢氧化钙、乙胺等。1mol(有时高达2.5mol)甲醛在碱性催化剂条件下，加成反应占优势，而缩合反应进行较慢，生成的初期树脂为甲阶酚醛树脂，主要反应历程如下： 1、加成反应(羟甲基化) 苯酚与甲醛首先进行加成反应，生成1~3羟甲基苯酚 2、缩合反应(亚甲基化) 羟甲基酚进一步缩合形成初期树脂或称热固性酚醛树(resols)、甲阶树脂(A-stage resins)、一步树脂。 (1)、苯酚与羟甲基酚进行反应生成二(羟苯基甲烷) (2)、羟甲基酚之间进行反应 (3)、苯酚或羟甲基与二聚体或多聚体进行反应，多聚体之间进行反应。 二、酸性催化剂的反应 酸性催化剂是较强的酸，包括无机酸和有机酸，常用的有盐酸、硫酸、草酸、苯磺酸、石油磺酸、氯代醋酸等。在酸性催化反应中，一般采均用苯酚与甲醛的摩尔比大于1：0.9，生成的羟甲基与酚核的缩合速度远远超过甲醛与苯酚的加成速度，得到的树脂呈线型结构，是可熔的。因此称为热塑性酚醛树脂(novolak)或线型酚醛树脂。反应历程如下： 酸性催化下甲醛被活化亚甲基化反应速度大于羟甲基化反应速度生成线型热塑性酚醛树脂。 (1)、甲醛与水结合可形成亚甲基二醇(HOCH2OH)，在酸性介质中，亚甲基二醇生成羟甲基正离子；(+CH2OH)羟甲基正离子在苯酚的邻位和对位上进行亲电取代反应，生成邻羟甲基苯酚和对羟甲基苯酚
实验二 水溶性酚醛树脂胶的制备 一、目的要求 了解酚醛树脂胶粘剂的合成原理，掌握水溶性酚醛树脂胶的制备方法 二、实验原理 酚醛树脂是最早用于胶粘剂工业的合成树脂品种之一，它是由苯酚(或甲酚、二甲酚、间苯二酚)与甲醛在酸性或碱性催化剂存在下缩聚而成。随着苯酚，甲醛用量配比和催化剂的不同，可生成热固性酚醛树脂和热塑性酚醛树脂两类。热固性酚醛树脂是用苯酚与甲醛以小于1摩尔比用量在碱性催化剂存在下(氨水、氢氧化钠)反应制成，它一般能溶于酒精和丙酮中．为了降低价格减少污染，可配制成水溶性酚醛树脂。热固性酚醛树脂经加热可进一步交联固化成不熔不溶物。热塑性酚醛树脂（又称线性酚醛树脂）是用苯酚与甲醛以1个摩尔比用量，在酸性 催化剂（如盐酸）存在下反应制得，可溶于酒精和丙酮中。由于它是线形结构，所以虽经加热也不固化，使用时必须加入环六次甲基四胺等固化剂，才能使之发生交联变为不溶不熔物。热固性酚醛树脂和热塑性酚醛树脂结构式分别示意如下： OH CH 2OH CH 2 CH 2OH CH 2OH OH CH 2OH n OH CH 2CH 2OH OH n 热固性酚醛树脂 热塑性酚醛树脂 在实际使用时，一般情况下，往往首选热固性酚醛树脂胶粘剂，而热塑性酚醛树脂应用量要比热固性树脂少得多。 末改性的热固性酚醛树脂胶粘剂的品种很多，现在国内通用的有三种，钡酚醛树脂胶是用氢氧化钡为催化剂制取的甲阶酚醛树脂，可以在石油磺酸的强酸作用下于室温固化，缺点是游离酚含量高达20％左右，对操作者身体有害。同时由于含有酸性催化剂，粘结木材时会使木材纤维素水解，胶接强度随时间增长而下降。醇溶性酚醛树脂胶是用氢氧化钠为催化剂制取的甲阶酚醛树脂，也可用酸催化剂室温固化，性能与钡酚树脂胶相同但游离酚含量在5％以下，水溶性酚醛树脂胶在这三种中是最重要的，因取游离酚含量低2.5％，对人体危害较小，同时，以水为溶剂可节约大量有机溶剂，目前，国产的酚醛树脂胶粘剂的性能已经以在石油磺酸的强酸作用下于室温固化，缺点是游离酚含量高达20％左右，对操作者身体有害。同时由于含有酸性催化剂，粘结木材时会使木材纤维素水解，胶接强度随时间增长而下降。醇溶性酚醛树脂胶是用氢氧化钠为催化剂制取的甲阶酚醛树脂，也可用酸催化剂室温固化，性能与钡酚树脂胶相同但游离酚含量在5％以下，水溶性酚醛树脂胶在这三种中是最重要的，因取游离酚含量低2.5％，对人体危害较小，同时，以水为溶剂可节约大量有机溶剂，目前，国产的酚醛树脂胶粘剂的性能已经达到指标。本实验为水溶性酚醛树脂的制备法。
酚醛树脂实验报告 一、实验目的: 通过制备水溶性酚醛树脂，了解该类反应的一般原理和合成树脂的基本操作。 二、实验原理： 当酚醛的摩尔比小于1时,在碱催化剂(NaOH)的作用下,首先生成邻羟甲基苯酚、2,4-羟甲基苯酚及2,4,6-羟甲基苯酚,然后进一步缩聚可得可溶性和可熔性的线型酚醛树脂。 三、实验仪器： 6511型电动搅拌器一套，球形冷凝管一个，500ml四口烧瓶一个、100ml滴液漏斗一个，HH.S-112电热恒温水浴锅、，温度计一支，烧杯(500 ml,100 ml)、量筒(100 ml)、托盘天平、固定夹若干。四、实验药品： 苯酚、甲醛(37%水溶液)均为工业产品,辽中化工厂生产。碱性催化剂,化学纯试剂。 五、实验配方： 苯酚：甲醛：氢氧化钠=1：2.1：0.1 苯酚50ml 甲醛110ml 氢氧化钠20g 30ml水 六、实验方案： 1、将针状无色苯酚晶体加热到43℃,熔化后将它加入到四口瓶中,搅拌,加入氢氧化钠水溶液和水,溶液呈粉红色,并出现少许颗粒,升温至45℃并保温25 min; 2、加入甲醛总量的80%,溶液呈现棕红色,固体颗粒减少,约3 min后,溶液为深棕色透明液体,并于45~50℃保温30 min,在80 min内由50℃升至87℃,再在25 min内由87℃升至95℃,在此温度保温20 min; 3、在30 min内由95℃冷却至82℃,加入剩下的甲醛,溶液少许浑浊随后又马上消失,于82℃保温15 min; 4、在30 min内把温度从82℃升至92℃,溶液在约6 min后呈现胶状,颜色为深棕色,于92~96℃之间保温20 min后温度降至40℃时,出料。产品为深棕色粘稠状液体。 七、实验记录： 秤量苯酚50ml，加氢氧化钠20g水30ml,甲醛110ml； 9：18～9：42 升温至45℃并保温25 min; 9：42 加入88ml甲醛，溶液呈现棕红色; 9：48 溶液为深棕色透明液体。 9：48 45~50℃保温30 min;
酚醛树脂胶黏剂综述 08高分子一班08206020118 李兆峰 摘要：综述了酚醛树脂的性状、发展历史，合成原理及工艺，和其作胶黏剂的主要性能，一些改性研究情况及在各领域的应用和发展趋势。 关键字：酚醛树脂胶黏剂改性应用发展趋势 一、概述 酚醛树脂，phenolic resin,简称PF。酚醛树脂是酚类与醛类在催化剂作用下形成树脂的统称，酚类主要是苯酚、甲酚、二甲酚、间苯二酚等，醛类主要是甲醛、乙二醛、糠醛等。 1872年德国化学家拜尔首先合成了酚醛树脂，1907年比利时裔美国人贝克兰提出酚醛树脂加热固化法，使酚醛树脂实现工业化生产，1910年德国柏林建成世界第一家合成酚醛树脂的工厂，开创了人类合成高分子化合物的纪元。由于采用酚、醛的种类、催化剂类别、酚与醛的摩尔比的不同可生产出多种多样的酚醛树脂，它包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂、水溶性酚醛树脂。 直线型酚醛树脂结构图 固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，比重1.25~1.30，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。液体酚醛树脂为黄色、深棕色液体。 二、合成 由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因酚与醛的摩尔比、选用催化剂的不同，可分为热固性和热塑性两类：醛与酚的摩尔比大于一，用碱类物质作催化剂，生成热固性酚醛树脂，醛与酚的摩尔比小于一，用酸类物质作催化剂，生成热塑性酚醛树脂。 酚醛树脂的合成和固化过程，完全遵循体型缩聚反应的规律。控制不同的合成条件(如酚和醛的比例，所用催化剂的类型等)，可以得到两类不同的酚醛树脂：一类称为热固性酚醛树脂，它是一种含有可进一步反应的羟甲基活性基团的树脂，如果合成过程不加控制，则会使体型缩聚反应一直进行至形成不熔、不溶的具有三向网络结构的固化树脂，因此这类树脂又称为一阶树脂；另一类称为热塑性酚醛树脂，它是线型树脂，在合成过程中不会形成三向网络结构，在进一步的固化过程中必须加入固化剂，这类树脂又称为二阶树脂。这两类树脂的合成和 固化原理并不相同，树脂的分子结构也不同[1]。 生产酚醛树脂的最主要工艺是间歇釜式常压合成法，反应开始是溶液均相体系，当缩聚体树脂分子量达一定程度后，反应体系转为非均相，这时分子量增长 反应主要在树脂相中进行[2]。
水性酚醛树脂胶粘剂的制备 酚醛树脂是苯酚或取代苯酚同甲醛的反应产物。改变酚和醛的种类，酚/酲摩尔比，催化剂的种类和用量，或者反应时间与温度，其反应生成物均会不同。重要的商品酚包括苯酚C6H5OH，甲苯酚CH3C6H4OH，二甲苯酚(CH3)2C6H3OH，对叔丁基苯酚等。所用酚/醛摩尔比与催化剂的种类，决定着酚醛树脂是酚端基还是羟甲基端基(-CH2OH)。酚端基型酚醛树脂常称为“线性酚醛树脂”(novolac)或“两步型树脂”；这种树脂不是热反应性的，除非另外加入更多的甲醛，它们一般用六次甲基四胺(简称“六次”)在加热下交联固化。如果分子链端为羟甲基，则可称为“甲阶酚醛树脂”(resole)或“一步型树脂”；这类树脂是热反应性的，在进一步加热下就会固化成热固性网状结构-除非将苯酚的邻位之一或对位预先封闭(例如采用对叔丁基苯酚)。两步型树脂在酚过量(即较高酚/酲摩尔比)与酸性催化剂存在下制备；一步型树脂在醛过量(即较低酚/醛摩尔比)与碱性催化剂存在下制备。 水性酚醛树脂包括低分子量的水溶性酚醛树脂(主要是甲阶树脂)和水分散性酚醛树脂两类，后者可从包括线性酚醛树脂在内的多种酚醛树脂制成，且稳定得多。 1．水溶性甲阶酚醛树脂的制备 一般甲阶酚醛树脂是否有水溶性或混溶性的关键是控制其加热反应的程度。在醛过量与碱性催化剂存在下，最初生成的产物主要是苯酚中两个邻位和一个对位上的氢部分或全部被羟甲基取代。在进一步加热下，可能发生两类缩合脱水反应导致分子量增大：一类为2个羟甲基之间缩合形成醚链节(-CH2-O-CH2)，另一类为一个羟甲基同一个邻位或对位活泼氢原子之间反应产生次甲基链节。 在加热反应程度不大时，产物含有比例较多的亲水基团(如羟甲基等)，是低粘度的水溶性液体；进一步反应脱水，在分子量增大的同时，亲水基团减少，就逐步变成同水混溶性很小或不混溶的高粘度液体，其后变成可粉碎的固体。 一般甲阶酚醛树脂的制备工艺，是把氢氧化钠催化剂加入到苯酚和甲醛中，然后逐步加热到80-100℃。用真空控制反应温度在100℃以下，反应时间一般为1-3h。因为甲阶树脂进一步加热反应会凝胶，故脱水温度用真空控制在105℃以下。通常在150℃热板上测试凝胶时间，以监测反应程度并决定是否结束反应和出料。 低分子量水溶性树脂应在尽可能低的温度下完成生产反应，通常在50℃左右(反应活性较低的对位取代型甲阶树脂可以在高达120℃的温度下完成反应)。这类水溶性树脂固含量范围40%-70%，pH范围7-7.5。其树脂分子量稍微增大(这在室温下也很难避免)，对水溶性或混溶性都会产生重大影响。因此这类树脂常按订货单制造，并在冷冻下贮存或装运，并且要马上使用。液体甲阶酚醛树脂有两类： ①含树脂的可溶性盐； ②为用过滤脱除了不溶性盐的树脂。这些盐是在综合碱性催化时形成的。在前一种类型中不必脱除其可溶性盐，因此成本较低。 采用对叔丁基苯酚制备甲阶树脂时，一般在制造期间要经过洗涤脱盐。在最初的碱性反应阶段后，在脱水之前，反应物料用一种芳香溶剂稀释，经中和形成一种水溶性盐。当停止搅拌时，水层(含有大多数盐)沉降到底部，接着进行溶液分离。再加入更多的水进行反复多次的洗涤。其后将树脂在真空下脱除溶剂，在冷却前形成所希望的分子量。 在有些应用中，需要使液体水溶性甲阶树脂保持与水的高混溶性。例如当其用作绝热粘结剂时，它们要用相当多的水稀释后喷洒到玻璃和石棉纤维上。因此这类树脂也要求在冷冻下贮存和装运。 固态甲阶树脂较稳定，只在热天才需冷冻。从对位取代酚类(如丁基苯酚)所制得的甲阶树脂可稳定1年以上。 水溶性酚醛树脂一般可以用粘度、相对密度、固含量和水溶性来表征。典型树脂的性能
苯酚 羟甲基的存在使酚的酸性提高，羟基是吸电子基并有共扼效应，因此对位取代反应比较有利，邻位反应比较困难(位阻)。若变成酚氧基，邻位反应更容易些。 在酸性介质易发生亲电取代而在碱性介质中酚氧形成π络合物，易发生酚氧的亲核反应，因存在溶剂作用、分子内氢键和分子间氢键，实际反应更加复杂。在极性溶剂酸性条件下，有利于在对位反应，而非极性溶剂碱性条件下和碱土金属氧化物、氢氧化物及其醋酸盐，将有利于邻位反应，，酚和有关化合物及相应阴离子电子密度分布将影响反应，列于表3-3和表3一4，酚氧离子的对位电子密度要高于邻位。以此可解释邻对位之比例。 甲醛与苯酚的加成反应 用氢氧化钠为催化剂时，首先苯酚与甲醛进行加成反应，生成多种羟甲酚，并形成一元酚醇和多元酚醇的混合物。这些羚甲基苯酚在室温下是稳定的。羚甲基酚可进一步发生加成反应 缩聚反应 在通常加成条件下，如在较高pH(约9)，温度60℃以下，缩聚反应很少发生，加成反应大约是缩聚反应的5倍，且甲醛与羟甲基苯酚的反应要比甲醛与酚反应容易，此现象将持续到50%甲醛被反应掉。在温度>60℃下，缩聚反应通常发生在单、双、三羟甲基苯酚、游离酚和甲醛之间，反应比较复杂，在加成反应发生的同时，也发生缩聚反应。由上述反应形成的一元酚醇、多元酚醇或二聚体等在反应过程中不断进行缩聚反应，使树脂相对分子量不断增大，若反应不加控制，树脂就会发生凝胶。 虽然上述两种反应都可发生，但在加热和碱性催化条件下，醚键不稳定，所以反应以后一种为主。在此条件下，羟甲基主要与酚环上邻、对位的活泼氢反应形成次甲基(—CH2—)桥，而不是二个经甲基之间的脱水反应。羚甲基苯酚之间的反应要比羟甲基苯酚与苯酚的反应快。 20世纪40年代有人研究指出，热固性酚醛树脂中尚有少量醚键存在，但在后来加热固化过程中，在较高温度(如>160℃)下，醚键就脱去一分子甲醛而转变为次甲基键。酚环上的经甲基位置及活性与发生的反应类型有关，在加成反应中，酚羚基的对位较邻位的活性稍大，若以酚的第一个邻位引人释甲基的相对速率为1，则对位的相对速率为}.}}。但由于酚环l.-有两个邻位，所以在实际反应中邻羚甲酚较对赶甲酚生成速率要大得多;在缩聚反应中，对经甲酚较邻经甲酚活泼，因此缩聚反应时对位的容易进行，使酚醛树脂分子中主要留下了邻位的经甲基。 用冷却法可使反应在凝胶点前任何时候停止，再加热又可使反应继续进行，由此可合成适合各种用途的树脂，如可控制较低的反应程度，制得平均相对分子质量很低的、在室温下可溶于水的水溶性酚醛树脂;也可进一步使缩聚反应进行至脱水成半固体的树脂，然后溶于醇类溶剂成为醇溶性酚醛树脂;若再进一步反应至脱水后成为固体树脂。显然，上述各种树脂的分子中都含有可以进一步缩聚的羟甲基.因为加成反应速率较缩聚反应的速率大得多，所以只要控制好反应让条件，就可得到一定相对分子质量的酚醛缩聚物。 在聚合物中，凝胶点后，在其中的溶胶逐渐消失。按flory-Stockmayer理论，凝胶将在P/F=0 .75发生，但实际上不发生凝胶，仅在低于P/F=0 .5，甚至更低才发生凝胶。flory-Stockmayer理论预测的前提是无自聚、无取代、等反应活性等，而酚醛反应并非等活性，有位阻效应和分子屏蔽效应等. 邻、对位比取决于阳离子和pH值。对位取代用K* , Na十和较高的pH有利，而邻位取代在低对pH值、用二价阳离子如Ba、Ca+和Mg+有利。邻位的酮式结构由于位阻及氢键，较对位难于形成:.其反应动力学还未完全弄清楚、，般认为二级反应即取决干酚盐浓度和甲二醇浓度。反应速率一K[pH-][甲二醇](但对氨催化反应不一样，是一级反应)。Freeman和Lewis
酚醛树脂的制备 酚醛树脂的制备受很多因素影响，其中原料摩尔比、催化剂种类和用量、反应温度和投料方式等，对酚醛树脂的反应速度、产物结构和质量都有很大影响。 一、苯酚与甲醛摩尔比的影响 苯酚与甲醛的摩尔比影响历程反应和分子结构，在酸性催化反应中，当甲醛的摩尔比小于苯酚时，不能形成足够的羟甲基，使缩合反应进行到一定程度便停止。在碱性催化反应中，当甲醛摩尔数小于苯酚时，又有部分苯酚以游离状态存在于树脂中，反应不完全。从酚醛树脂较理想的结构考虑，作为热固性树脂苯酚的麻尔数应略小于甲醛的摩尔数。 苯酚与甲醛的摩尔比反应，主要是生成邻甲基酚和对羟甲基酚，其中对羟甲基酚含量居多。苯酚与甲醛的摩尔比为1：2以上时以生成二羟基酚和三羟基酚为主。 苯酚与甲醛的摩尔比不同树脂平均相对分子质量也不相同，摩尔比越大树脂平均相对分子质量越大， 苯酚与甲醛摩尔比同树脂平均相对分子质量的关系
苯酚与甲醛摩尔比1:1.1 1:1.2 1:1.3 1:1.4 1:1.5 1:1.6 1:1.7 树脂平均分子量228 256
291 334 371 437 638 对于不同用途的酚醛树脂,应控制苯酚与甲醛的不同摩尔比,胶合板用的树脂最好是1:(1.4~1.5)，收率高游离酚少；浸渍用的酚醛树脂，摩尔比应为1：(1.1~1.3),树脂平均相对分子质量秒渗透性好作为耐水增强的酚醛树脂要示平均相对分子质量大一些游离酚尽量减少摩尔比一般为1：2.0左右。 苯酚与甲醛的摩尔比亦影响树脂的反应速度和固化时间摩尔比越大即甲醛用量增大树脂反应速度越快固化时间缩短而粘度下降储存稳定性变差。苯酚与甲醛摩托车尔比对树脂物化性质的影响如表。 苯酚与甲醛摩尔比
酚醛树脂 （一）简介: 名称：酚醛树脂phenolic resin,简称PF。化学式： 颜色：固体酚醛树脂为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色形状：有颗粒、粉末状。溶解性：不溶于水，溶于丙酮、酒精等有机溶剂中化学稳定性：耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。分类：因选用催化剂的不同，可分为热固性和热塑性两类 （二）酚醛树脂合成原理： 热固性酚醛树脂的生成原理和制备工艺 热固性酚醛树脂的生成原理
热固性酚醛树脂的生成条件：碱催化，醛过量。 聚合反应过程：加成反应 缩合反应 加成反应机理： 用无机碱或叔胺（没有活性氢）催化时 OH + OH O + H 2O O +H C O H O CH 2OH H 2O OH CH 2OH + OH O +H C O H O CH 2H O O CH 2OH 在碱性条件下，上述产物组分复杂，为各种羟甲基酚的混合物。 缩合反应机理： 当温度进一步升高时，各种羟甲基酚之间发生缩合反应，生成二酚核和多酚核的低聚物。 O HOCH 2 + OH HOCH 2 O H CH 2 OH HOCH 2 O CH 2CH 2OH OH OH OH HOCH 2 O CH 2 OH + H 2O O CH 2 OH + H 2O +CH 2O (1) (2)
随着反应温度升高，反应时间延长，最后将生成高度交联的体型结构。 工业上生产热固性酚醛树脂时，常用氨水做碱性催化剂，此时氨水有两个作用： ① 起催化作用 ② 参与树脂生成反应 OH + CH 2O + NH 3 OH CH 2NH 2 22O CH 2CH 2 NH + 65OH CH 2 NH CH 2 OH 22OH CH 2 N CH 2 O CH 2 65OH CH 2 N CH 2OH CH 2 (3) 反应特点： 1、碱性介质中，各种羟甲基酚都稳定，加成反应快，缩合反应慢。 2、放热较少，反应进行较缓和。 3、根据反应程度，一般将反应过程分为三个阶段，各阶段产物性质不同。 A 阶段：产物为液体或固体，含较多的羟甲基，极性较强，能全部或部分溶于水 中，有时称水溶性树脂或可溶性酚醛树脂。 B 阶段：由A 阶段树脂加热或长期存放继续反应而得，固体状，加热可软化，但 不能熔化，能拉成长丝，冷却变成脆性物质，易粉碎成粉末。在溶剂中不溶或部分溶解、溶胀。是应用过程中的中间产物。 由A 阶转为B 阶的速度称胶化速度。 C 阶段：树脂反应最后阶段，形成高度交联的体型结构树酯。产物不熔不溶， 能
热固性聚合物是从低粘度液体开始，通过催化剂或外加能量（热或射线）固化为固体。最早的热固性基体是酚醛，紧随其后的是环氧，接着是不饱和聚酯、脲醛，再接着是硅树脂，以及更新的基体。从实用的角度看，最重要的仍然是前三种：酚醛、环氧和不饱和聚酯 二、简介 酚醛树脂也叫电木，又称电木粉，英文名称phenolic resin,简称PF，比重1.25～1.30是热固性塑料家族中最古老的成员，可以追溯到1870年。合成酚醛树脂的两种单体是苯酚和甲醛，通过聚合形成, 酚醛树脂原为无色或黄褐色透明物，因含有游离分子而呈微红色，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。酚与醛的摩尔比大于一，用酸类物质作催化剂，生成热塑性酚醛树脂。酚与醛的摩尔比小于一，用碱类物质作催化剂，生成热固性酚醛树脂。主要包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂。 三、酚醛树脂固化原理 酚醛树脂只有在形成交联网状(或称体型)结构之后才具有优良的使用性能，包括力学性能、电绝缘性能、化学稳定性、热稳定性等。 酚醛树脂的固化就是使其转变为网状结构的过程，表现出凝胶化和完全固化的两个阶段，这一转变不仅是物理过程，更要强调的是，这是一个化学过程。表现出以下一些特点： (1)树脂在固化前的结构因素(组成、分子量大小、反应官能度等)影响显著； (2)固化反应受催化剂、固化剂、树脂pH值等的影响显著；(3)固化过程有热效应；(4)固化速率受温度、压力的影响
酚醛树脂功能、特点、工艺、应用、配方！ 一、定义 酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚醛或其衍生物缩聚而得。 二、主要性能 固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，实体的比重平均1.7左右，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。 液体酚醛树脂为黄色、深棕色液体，如：碱性酚醛树脂主要做铸造黏结剂。 高温性能
酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。 粘结强度 酚醛树脂一个重要的应用就是作为粘结剂。酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。设计正确的酚醛树脂，润湿速度特别快。并且在交联后可以为模具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。 水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质，为它们提供机械强度，电性能等。典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。 高残碳率 在温度大约为1000℃的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的结构稳定性。酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。 低烟低毒 与其他树脂系统相比，酚醛树脂系统具有低烟低毒的优势。在燃烧的情况下，用科学配方生产出的酚醛树脂系统，将会缓慢分解产生氢气、碳氢化合物、水蒸气
酚醛树脂的聚合原理、方法及其应用 应化1102班柳宗 0121114450208 摘要：酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚与甲醛缩聚而得。酚醛树脂主要用于制造各种塑料、涂料、胶粘剂及合成纤维等。 关键词：酚醛树脂聚合原理聚合方法酚醛树脂的应用 正文： 酚醛树脂是世界上人工合成的第一类树脂材料，它具有良好的耐酸性能、力学性能、耐热性能，而且由于它原料易得，合成方便，目前仍被广泛应用。在高中教材里，酚醛树脂作为缩聚反应的典例，阐述了单体分子聚合成高分子的一种形式。与加聚反应不同，单体分子在发生缩聚反应时，生成的不仅仅是高分子化合物，还有小分子物质（如水）生成。也正是因为单体间缩去小分子物质，才成为有机物彼此连接成链状或体型的直接诱因。 缩聚反应是指单体间相互反应，生成高分子化合物同时生成小分子的聚合反应。酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚而成。反应机理是苯酚羟基邻位上的两个氢原子比较活泼，与甲醛醛基上的氧原子结合为水分子，其余部分连接起来成为高分子化合物——酚醛树脂。如果采用不同的催化剂，苯酚羟基对位上的氢原子也可以和甲醛进行缩聚，使分子链之间发生交联，生成体型酚醛树脂。体型酚醛树脂绝缘性很好，是用作电木的原料。另外，以玻璃纤维作骨架，以酚醛树脂为肌肉，组合固化制成复合材料即玻璃钢。 苯酚和甲醛的合成反应是一个较复杂的反应过程，目前公认的看法认为苯酚和甲醛之间反应合成酚醛树脂的反应是一种缩聚反应。其生产工艺的基本原理是由一种或几种单体化合物合成聚合物的反应。缩聚反应具有逐步的性质，中间形成物具有相当稳定的性能。苯酚和甲醛两种物质发生反应时根据缩聚反应条件的差异可以形成两大类树脂，即热固性酚醛树脂和热塑性酚醛树脂。其中需要注意的是酚醛的化学结构是影响酚醛树脂合成及性能的主要因素。在选择原料时其中对酚类物质的要求是：酚分子中必须具有2个以上的官能度。酚环上连有供电子基时反应速度会加快；连有吸电子基时，反应速度会变慢。在选用醛类物质时，没有多高的要求，工业上一般都是使用甲醛的。 ( 一)合成反应酚醛树脂的合成反应分为两步，首先是苯酚与甲醛的加成反应，随后是缩合及缩聚反应。即： 1、加成反应在适当条件下，一元羟甲基苯酚继续进行加成反应，就可生成二 ( 一)合成反应 酚醛树脂的合成反应分为两步，首先是苯酚与甲醛的加成反应，随后是缩合及缩聚反应。即： 1、加成反应 在适当条件下，一元羟甲基苯酚继续进行加成反应，就可生成二元及多元羟甲基苯酚：
酚醛树脂的聚合原理、方法及其应用 摘要：酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚与甲醛缩聚而得。酚醛树脂主要用于制造各种塑料、涂料、胶粘剂及合成纤维等。 关键词：酚醛树脂聚合原理聚合方法酚醛树脂的应用 正文： 酚醛树脂是世界上人工合成的第一类树脂材料，它具有良好的耐酸性能、力学性能、耐热性能，而且由于它原料易得，合成方便，目前仍被广泛应用。在高中教材里，酚醛树脂作为缩聚反应的典例，阐述了单体分子聚合成高分子的一种形式。与加聚反应不同，单体分子在发生缩聚反应时，生成的不仅仅是高分子化合物，还有小分子物质（如水）生成。也正是因为单体间缩去小分子物质，才成为有机物彼此连接成链状或体型的直接诱因。 缩聚反应是指单体间相互反应，生成高分子化合物同时生成小分子的聚合反应。酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚而成。反应机理是苯酚羟基邻位上的两个氢原子比较活泼，与甲醛醛基上的氧原子结合为水分子，其余部分连接起来成为高分子化合物——酚醛树脂。如果采用不同的催化剂，苯酚羟基对位上的氢原子也可以和甲醛进行缩聚，使分子链之间发生交联，生成体型酚醛树脂。体型酚醛树脂绝缘性很好，是用作电木的原料。另外，以玻璃纤维作骨架，以酚醛树脂为肌肉，组合固化制成复合材料即玻璃钢。 苯酚和甲醛的合成反应是一个较复杂的反应过程，目前公认的看法认为苯酚和甲醛之间反应合成酚醛树脂的反应是一种缩聚反应。其生产工艺的基本原理是由一种或几种单体化合物合成聚合物的反应。缩聚反应具有逐步的性质，中间形成物具有相当稳定的性能。苯酚和甲醛两种物质发生反应时根据缩聚反应条件的差异可以形成两大类树脂，即热固性酚醛树脂和热塑性酚醛树脂。其中需要注意的是酚醛的化学结构是影响酚醛树脂合成及性能的主要因素。在选择原料时其中对酚类物质的要求是：酚分子中必须具有2个以上的官能度。酚环上连有供电子基时反应速度会加快；连有吸电子基时，反应速度会变慢。在选用醛类物质时，没有多高的要求，工业上一般都是使用甲醛的。 实验聚合方法，在25×200mm的试管中加入4g化学纯苯酚和2.5mL化学纯甲醛溶液（密度约1.1g/cm3、浓度为36～38%），再加入1mL化学纯的浓盐酸，振荡均匀后塞上带有直玻璃管（长300mm）的橡皮塞。把上述试管固定在铁架台上，放在80～90℃的水浴中加热（如左图）。片刻后，试管中发生剧烈反应，反应后还要继续加热，直到生成粉红的固体树脂为止。取出固体树脂（用铁丝钩出），用水冲洗后得到热塑性树脂。在25×200mm的试管中加入2.5g化学纯苯酚和3mL化学纯甲醛溶液（浓度同前），再加入1mL化学纯浓氨水（浓度为25～28%），振荡均匀之后塞上带有直玻璃管（长300mm）的橡皮塞。把上述的试管固定在铁架台上，用沸水浴加热，直到混合物分成两层。当底层的树脂粘度增大时，取下试管用水冷却，等树脂固化后倒出，用水冲洗，得到黄色的热固性树脂。 液体酚醛树脂的生产工艺，生产液体酚醛树脂时甲醛的加入量要比正常的需要量略多一些，甲醛量多一些树脂的生产速度快，产量高，游离酚减少。通常取苯酚与甲醛的克分子比为：6 ：7；催化剂氨水加入量为苯酚加入量的4%，（氨水中氢氧化铵含量按25%计时）。当混合物料加热到85℃左右时，可停止加热，物料以缩聚反应放出的热量自行升温到98 ℃左右，并开始沸腾，当反应过于激烈时应通水冷却。 一般非水性一步型酚醛树脂胶粘剂由苯酚与甲醛以摩尔比1：(1～3)，在碱性催化剂存在下进行加成反应，生成含羟甲基苯酚的低聚物，常配成固含量50%～60%的乙醇溶液供使用。储藏中，胶粘剂的pH会下降，由12～13降至11～9.5，会造成储藏不稳定性，可加入二氧化
高分子科学概论课程论文 论文题目：酚醛树脂的合成及应用 学院：化学与材料科学学院 专业：应用化学 班级： 1 班 姓名：涵 学号：20100635 指导老师：董静
酚醛树脂的合成及应用 摘要：酚醛树脂是一种最经典的人工合成树脂，有近百年的使用史。由于酚醛树脂原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能，耐热性、耐寒性、电绝性、尺寸稳定性、成型加工型、阻燃性及低烟雾性。成为工业部门不可缺少的材料，被广泛应用于固结磨具、涂附磨具、摩擦材料、耐火材料以及电木粉、烟花爆竹、铸造等各个领域。本文主要介绍了酚醛树脂的合成及研究，并简单的阐述了酚醛树脂的应用和未来发展趋势。 关键词：酚醛树脂；合成；应用。 1872年德国化学家拜尔（A. Baeyer)首先合成了酚醛树脂，1907年比利时裔美国人贝克兰提出酚醛树脂加热固化法，使酚醛树脂实现工业化生产，1910年德国柏林建成世界第一家合成酚醛树脂的工厂，开创了人类合成高分子化合物的纪元。由于采用酚、醛的种类、催化剂类别、酚与醛的摩尔比的不同可生产出多种多样的酚醛树脂，它包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂、水溶性酚醛树脂。主要用于生产压塑粉、层压塑料；制造清漆或绝缘、耐腐蚀涂料；制造日用品、装饰品；制造隔音、隔热材料、人造板、铸造、耐火材料等。 酚醛树脂是世界最早人工合成和工业化生产的一类合成树脂，其原料易得，生产工艺简单，综合性能优良，应用非常广泛，因此研究酚醛树脂的制备方法，具有很高的社会意义和经济价值。 近年来科研人员对酚醛树脂本身的脆性和力学性能进行改进，在下游产品应用新工艺，使酚醛树脂基复合材料有了更大的发展。随着电子产业的迅速成长，高纯度及改性酚醛树脂也在半导体封装材料、印制电路基板材料和光刻胶领域发挥着越来越重要的作用。现代酚醛泡沫反应机理和生产工艺的不断创新，使酚醛泡沫材料应用于民用建筑、采矿等新领域。各种改性酚醛树脂作为增粘、增硬、补强材料，也不断地应用于橡胶工艺的改进中。 酚醛树脂的特点 酚醛树脂是一种以酚类化合物与醛类化合物经缩聚而制得的一大类合成树脂。所用酚类化合物主要是苯酚、其他还可以用甲酚、混合酚、壬基酚、辛基酚、二甲酚、腰果酚、芳烷基酚、双酚A或几种酚的混合物的；所用醛类化合物主要
