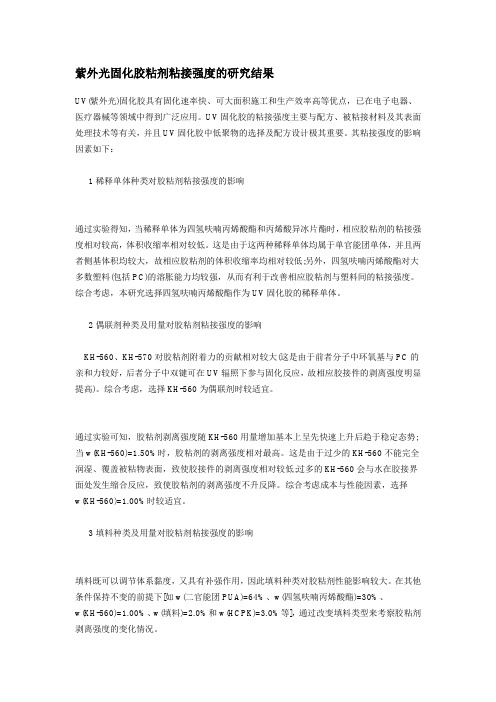

紫外光固化胶粘剂粘接强度的研究结果
UV(紫外光)固化胶具有固化速率快、可大面积施工和生产效率高等优点，已在电子电器、医疗器械等领域中得到广泛应用。UV固化胶的粘接强度主要与配方、被粘接材料及其表面处理技术等有关，并且UV固化胶中低聚物的选择及配方设计极其重要。其粘接强度的影响因素如下：
1、稀释单体种类对胶粘剂粘接强度的影响
通过实验得知，当稀释单体为四氢呋喃丙烯酸酯和丙烯酸异冰片酯时，相应胶粘剂的粘接强度相对较高，体积收缩率相对较低。这是由于这两种稀释单体均属于单官能团单体，并且两者侧基体积均较大，故相应胶粘剂的体积收缩率均相对较低;另外，四氢呋喃丙烯酸酯对大多数塑料(包括PC)的溶胀能力均较强，从而有利于改善相应胶粘剂与塑料间的粘接强度。综合考虑，本研究选择四氢呋喃丙烯酸酯作为UV固化胶的稀释单体。
2、偶联剂种类及用量对胶粘剂粘接强度的影响
KH-560、KH-570对胶粘剂附着力的贡献相对较大(这是由于前者分子中环氧基与PC的亲和力较好，后者分子中双键可在UV辐照下参与固化反应，故相应胶接件的剥离强度明显提高)。综合考虑，选择KH-560为偶联剂时较适宜。
通过实验可知，胶粘剂剥离强度随KH-560用量增加基本上呈先快速上升后趋于稳定态势;当w(KH-560)=1.50%时，胶粘剂的剥离强度相对最高。这是由于过少的KH-560不能完全润湿、覆盖被粘物表面，致使胶接件的剥离强度相对较低;过多的KH-560会与水在胶接界面处发生缩合反应，致使胶粘剂的剥离强度不升反降。综合考虑成本与性能因素，选择w(KH-560)=1.00%时较适宜。
3、填料种类及用量对胶粘剂粘接强度的影响
填料既可以调节体系黏度，又具有补强作用，因此填料种类对胶粘剂性能影响较大。在其他条件保持不变的前提下[如w(二官能团PUA)=64%、w(四氢呋喃丙烯酸酯)=30%、w(KH-560)=1.00%、w(填料)=2.0%和w(HCPK)=3.0%等]，通过改变填料类型来考察胶粘剂剥离强度的变化情况。
由实验可知，胶粘剂的剥离强度随填料种类不同而异;当填料为TiO2时，相应胶粘剂的剥离强度相对最低;当填料为nano-SiO2时，相应胶粘剂的剥离强度相对最高。这是由于TiO2能吸收大量UV辐射能，致使相应胶粘剂固化不完全，表现为胶粘剂的粘接强度极低;硅灰粉
粒径较大，会阻止UV深层固化，致使相应胶粘剂的粘接强度相对较低;nano-CaCO3易吸湿，因而会严重影响UV固化胶的长期稳定性;nano-SiO2既具有增黏作用，又赋予胶粘剂良好的粘接强度，因此本研究选择其作为UV固化胶的填料。
4、光引发剂用量对胶粘剂粘接强度的影响
UV固化胶的性能与光引发剂种类及用量有关：一方面光引发剂种类必须与UV辐射源相匹配;另一方面光引发剂用量会直接影响临界曝光量和透射深度，因而对胶粘剂的固化性能及固化深度影响较大。
HCPK是常用的光引发剂，其最大吸收波长为333nm，与市售的主发射波长为365nm的UV 辐射源相接近;同时其具有引发活性高、不易黄变和热稳定性好等优点。因此，本研究选择HCPK作为UV固化胶的光引发剂。
实验得知，胶粘剂剥离强度随HCPK用量增加呈先快速上升后缓慢下降态势;当w(HCPK)=3.0%时，剥离强度相对最大。这是由于光引发剂用量过少时，胶粘剂固化不充分，表现为剥离强度相对较低;光引发剂用量过多时，体系中会残留较多的引发剂，致使胶粘剂的粘接强度和耐久性呈下降态势。综合考虑，选择w(HCPK)=3.0%时较适宜。
资料来源：https://www.doczj.com/doc/3011669865.html,
橡胶与金属粘接时金属表面处理方法 一、橡胶中常用的金属材料 按材质分：铁、钢、不锈钢、铜、铝及铝合金等； 按形态分：线绳、帘布、金属件、金属块等； 如轮胎中胎圈、胎体、带束层所使用的钢丝或钢丝帘线。内胎上的黄铜气门嘴；胶带中的钢丝绳、胶管中的钢丝编织层；胶辊中的金属芯，油封的金属骨架，橡胶的金属减震器，金属的防腐橡胶衬里等。 二、金属的表面性质 1、金属的表面层结构 金属的表面结构，由里向外依次为：金属基体、1000nm厚加工硬化层、10nm厚氧化物质层、0.3nm厚气体吸附层、3nm厚污染物层。 2、金属的表面性质: 由于金属内部的金属原子之间易形成金属键，原子之间的相互作用力强，金属表面层原子受内部原子的相互吸引力较大，力场处于不平衡状态，因此金属表面具有较大的界面张力，表面能很高，因此很容易吸附周围环境中的气体分子、液滴和灰尘，具有很强的吸附性，因此金属表面会有一层气体吸附层和污染物层。在金属与橡胶粘合时，如果气体吸附层和污染物层不除去的话，会严重削弱粘合效果。 由于高能表面对低能表面具有较强的吸附作用，所以低能表面在高能表面上能润湿，能赶走高能表面的气体吸附层，而与金属表面充分接触。由于橡胶材料属于低能材料，因此橡胶在金属表面是湿润的，这给橡胶与金属的粘合提供了热力学条件。由于金属表面层原子受内部分子吸引作用较大，表面层原子排列紧密，很难形变和运动，所以橡胶与金属表面在接触时不能发生互溶、扩散和渗透，再加上金属表面一般都比较光滑，这又给橡胶与金属粘合带来不利的影响。 由于金属表面有一层氧化层，从而使金属表面带有一定的极性，能够增大橡胶与金属表面的吸附作用力，有利于粘合。另外，金属表面较容易失去电子，而橡胶材料易获得电子，所以当橡胶与金属表面靠近时，会发生电子转移，形成双电层，从而产生界面静电引力，这也对粘合有好处。 但是，金属表面的氧化层与橡胶之间不易发生化学作用，形成的化学键键合作用很小（黄铜除外），而且氧化层松脆，与本体结合不很牢固，因此橡胶与金属之间突现牢固的粘合比较难。此外，由于金属材料与橡胶材料的模量差异太大，在粘合界面处易发生应力分布不均匀，易受剪切而破坏。
光固化胶粘剂 UV-903
产品简介 产品简介
UV－903 是为液晶显示器(LCD)专用的单组分无溶剂型紫外光固化胶粘剂，用于 LCD产 品封口以及LCD管脚装配。
产品特点 产品特点
1．优异的固化能力，可在较低照度下实现完全固化。 2．良好的与玻璃和金属的粘接能力，能确保外界杂质不会进入液晶盒内。 3．高纯度及稳定性，对液晶及PI无不良影响。 4．极佳的可靠性，具有优良的耐水煮和抗冷热冲击性能。
技术特性 技术特性
1．固化前特性 主要成分： 改性丙烯酸酯树脂 外 粘 比 观： 淡黄色透明液体 度： 20000±1000mPa.s(20℃，JD-1 型旋转粘度计，转速 6rpm) 重： 约 1.1（20℃，重量杯法，参照 GB/T 13354-92）
2
2．标准固化方法 紫外线照射量：1200mJ/cm 3．固化物特性 外 观：无色透明固体
2
粘接强度：10MPa(不锈钢/玻璃@1200mJ/cm 曝光量) 铅笔硬度：1～2B（测试方法：参照 GB6379-86）
包装规格 包装规格
遮光塑料瓶包装，1Kg/瓶
有效期限 有效期限
密封避光冷藏（5±5℃)：6 个月。
注意事项 注意事项
1．避光冷藏（5±5℃）保存，避免受热和吸潮。使用前先不要开盖，常温下回温2小时 以上后再开盖。 2．本品一经倒出的未用完胶液不可倒回原包装瓶，以免造成污染。
文件编号 产品名称 版 次 更新日期
FR-SMS-B903 Fisher UV-903 A/00 2011.04.11
编
写 核 准
戚仁宏 王胜林 刘呈贵 2011.04.11
产品说明书
审 批
生效日期
U V胶紫外光固化胶优缺点与操作事项 标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
U V胶（紫外光固化胶）优缺点与操作事项 产品特点 UV胶适用范围极广、塑料与各种材料的粘接都有极好的粘接效果；粘接强度高、通过破坏试验的测试可达到塑料本体破裂而不脱胶，东莞天诺科技TN-231UV胶可几秒钟定位、一分钟达到最高强度、极大地提高了工作效率；固化后完全透明、产品长期不变黄、不白化；对比传统的瞬干胶粘接、具有耐环测、不白化、柔韧性好等优点；P+R按键（油墨或电镀按键）破坏实验可使硅橡胶皮撕裂；耐低温、高温高湿性能极优；可通过自动机械点胶或网印施胶、方便操作。 优点 环境/安全 ●无VOC挥发物，对环境空气无污染； ●胶粘剂成分在环保法规中限制或禁止的比较少； ●无溶剂，可燃性低 经济性 ●固化速度快，几秒至几十秒即可完成固化，有利于自动化生产线，提高劳动生产率 ●固化后即可进行检测以及搬运，节约空间 ●节省能源，例如生产1g光固化压敏胶的所需能量仅需相应水性胶粘剂的1%，溶剂型胶粘剂的4%。可用于不宜高温固化的材料，紫外光固化所消耗的能量与热固化树脂相比可节约能耗90% ●固化设备简单，仅需灯具或传送带，节约空间 ●单组分系统，无需混合，使用方便 相容性 ●对于温度，溶剂和潮湿敏感的材料可以使用 ●控制固化，等待时间可以调整，固化程度可以调整 ●可以重复施胶多次固化 ●紫外灯可以容易地安装在已有的生产线，不需较大改动 缺点 ●原料成本高，不含低成本的溶剂和填料，胶粘剂价格高 ●紫外光对某些塑料或半透明材料穿透力较弱，固化深度有限，可固化产品的几何形状受到限制，不透光的部位及紫外光照射不到的死角不易固化 ●一般的UV胶只能粘接透光材料，粘接不透光材料需要配合其他技术，例如光延迟（阳离子）固化，光热双固化，光－湿气双固化等。 操作原理 无影胶上胶过程无影胶又叫紫外线胶水，它必须是通过紫外线照射到胶液的前提下才能固化，也就是无影胶中的光敏剂与接触到紫外线会与单体相接合，理论上没有紫外线光源的照射下无影胶几乎永远不固化。 紫外线的来源有自然日光和人造光源两种。紫外线越强固化速度越快一般固化时间在10－60秒不等。对于自然日光而言，晴朗的天气阳光中的紫外线会比较强固化速度越快。但是，没有强烈阳光时只能用人造紫外线光源了。人工紫外
常用胶粘剂
常用胶粘剂 合成胶粘剂的几种分类 酚醛-氯丁橡胶胶粘剂 由树脂&tracelog=pd_info_promo" target="_blank">酚醛树脂和氯丁橡胶混炼胶溶于苯或醋酸乙酯和汽油的混合溶剂中配制而成的。由于初粘力强，又能在室温下粘接和固化，使用简便，所以应用较广，适用于粘接金属和非金属材料。市售的商品有铁锚801强力胶、百得胶、JX－15－1胶、FN－303胶、CX－401胶、XY－401胶、CH－406胶等。 有机硅胶粘剂 它的主要组分是有机硅氧烷。它有优良的耐紫外线、耐臭氧、耐化学介质和耐潮湿，还有很好的热稳定性和低温柔韧性。它能粘接金属、玻璃、陶瓷等材料，特别能粘接通常不易粘接的硅橡胶、氟橡胶等。主要用于电子工业中的灌封、电器元件连接部位和接头处的密封，以防止灰尘和潮气等的侵害。还可作建筑工程的防水密封材料。有机硅胶粘剂分单组分、双组分、室温硫化和加热硫化等多种，室温硫化型的主要产品牌号有703、704、D－05、FS－203、GD－400等。 瞬间胶粘剂
是由α-氰基丙烯酸酯单体和少量稳定剂、增塑剂等配制而成的。这类胶组分简单，不用配料，能在常温常压下迅速固化，因此获得瞬间胶粘剂的美称。使用时，被粘物表面不需特殊处理，能满足工业自动化流水线的需要。它无毒，因而应用范围广，不仅适合粘接各种金属、非金属材料，还用于医疗方面的粘结。这种胶的缺点是不适宜于大面积和多孔材料的粘接。常用的是α-氰基丙烯酸乙酯，商品牌号为502胶，医用的α-氰基丙烯酸丁酯，商品牌号为504胶。 厌氧胶 该胶的主要成分是甲基丙烯酸双酯。它在室温、有空气时不能固化，排除空气（即无氧条件）就能迅速固化。根据不同需要，可加入引发剂、促进剂、增稠剂和染料等组分。它的主要用途是作螺纹的紧固密封和轴承的装配。对非活性金属，如不锈钢、锌、银等需加入促进剂以加速固化。它不宜粘接多孔材料和填充较大缝隙。产品分高、中、低档强度和粘度，牌号有铁锚300系列，GY－100、200、300系列，Y－150胶等。 聚醋酸乙烯酯 聚醋酸乙烯酯乳液是醋酸乙烯的聚合物。它就是市售的白胶。这种胶粘剂能在室温下自干，化学稳定性好，容易跟填料、增塑剂等相互混合，粘接度可自由调节，有较好的早期粘接强度。它可以单独使
橡胶与金属的粘合技术 橡胶与金属的粘合技术 粘合剂分类：1.溶剂型：如CH205、CH252、CH220（用酮、苯为溶剂） 2.水性：如E1542 （运输存储较困难、有良好的模具耐脏性，环保型） 3.环保型：CH6100、CH6109、2000TEF（不含重金属、不产生臭氧化合物、不含氯化溶剂） 粘合剂涂层的组成和作用： ?底胶：提供腐蚀环境的耐抗性、提供与金属高强度的附着力和面胶的化学粘结性 ?面胶：用于弹性体与底胶的粘结、提供弹性体与金属的充分附着（经验法则单涂的效果通常不如双涂的效果）、提供对外部环境长期耐久性的屏障、提供必要的抗磨性。 ?单涂：用于特种胶如MVQ、FKM、HNBR等粘合，能提供较薄且坚硬的漆膜、且无色，用于有色弹性体，提供较高的耐热和抗溶剂性、抗腐蚀性。 粘结性能的影响因素： ?弹性体选择 橡胶的硬度? 碳黑用量和类型? 抗氧化物/Antiozonants? ?硫化剂 混合硫化 增塑剂用量和类型 3.粘合剂的组成： 溶剂：78-72%；树脂、聚合物、反应性固体：22-28% 没有溶剂或水的蒸发，固体的含量不会增加； 注意： ?客户不允许任意混合的不同牌号的粘合剂； 粘合剂的溶剂量按以下排列：刷涂= 滚涂＜浸涂＜喷涂；? ?固体含量是影响黏度的因数之一； 溶剂与固体含量是否充分混合，第一次使用前是否充分搅拌；? ?稀释液必须是和粘合剂中的固体有兼容性的溶剂； 总是将溶剂加入粘合剂而不能相反，加入溶剂时必须搅拌；? ?在通风的地方转移溶剂； 必须能秤重式测量体积；? 酮类和酒精应是高等级水含量少的溶剂；? ?涂了粘合剂的金属工件在热模具中时间应相对多于橡胶； ?预烘的时间越久，模具消耗和积聚的化学活性就越多，这就相应减少用于粘结橡胶化合物的活性； ?如果粘合剂中的交联剂在预烘中遗失和释放，那么橡胶和金属粘结会失败； ?如果粘合剂化学成分活性太高或容易焦化，与橡胶的硫化不匹配，也会造成粘结失败。 粘合剂的使用方法： ?黏度由黏合剂中的固体成分和各成分间的相互作用决定。
紫外光固化胶粘剂粘接强度的研究结果 UV(紫外光)固化胶具有固化速率快、可大面积施工和生产效率高等优点，已在电子电器、医疗器械等领域中得到广泛应用。UV固化胶的粘接强度主要与配方、被粘接材料及其表面处理技术等有关，并且UV固化胶中低聚物的选择及配方设计极其重要。其粘接强度的影响因素如下： 1、稀释单体种类对胶粘剂粘接强度的影响 通过实验得知，当稀释单体为四氢呋喃丙烯酸酯和丙烯酸异冰片酯时，相应胶粘剂的粘接强度相对较高，体积收缩率相对较低。这是由于这两种稀释单体均属于单官能团单体，并且两者侧基体积均较大，故相应胶粘剂的体积收缩率均相对较低;另外，四氢呋喃丙烯酸酯对大多数塑料(包括PC)的溶胀能力均较强，从而有利于改善相应胶粘剂与塑料间的粘接强度。综合考虑，本研究选择四氢呋喃丙烯酸酯作为UV固化胶的稀释单体。 2、偶联剂种类及用量对胶粘剂粘接强度的影响 KH-560、KH-570对胶粘剂附着力的贡献相对较大(这是由于前者分子中环氧基与PC的亲和力较好，后者分子中双键可在UV辐照下参与固化反应，故相应胶接件的剥离强度明显提高)。综合考虑，选择KH-560为偶联剂时较适宜。 通过实验可知，胶粘剂剥离强度随KH-560用量增加基本上呈先快速上升后趋于稳定态势;当w(KH-560)=1.50%时，胶粘剂的剥离强度相对最高。这是由于过少的KH-560不能完全润湿、覆盖被粘物表面，致使胶接件的剥离强度相对较低;过多的KH-560会与水在胶接界面处发生缩合反应，致使胶粘剂的剥离强度不升反降。综合考虑成本与性能因素，选择w(KH-560)=1.00%时较适宜。 3、填料种类及用量对胶粘剂粘接强度的影响 填料既可以调节体系黏度，又具有补强作用，因此填料种类对胶粘剂性能影响较大。在其他条件保持不变的前提下[如w(二官能团PUA)=64%、w(四氢呋喃丙烯酸酯)=30%、w(KH-560)=1.00%、w(填料)=2.0%和w(HCPK)=3.0%等]，通过改变填料类型来考察胶粘剂剥离强度的变化情况。 由实验可知，胶粘剂的剥离强度随填料种类不同而异;当填料为TiO2时，相应胶粘剂的剥离强度相对最低;当填料为nano-SiO2时，相应胶粘剂的剥离强度相对最高。这是由于TiO2能吸收大量UV辐射能，致使相应胶粘剂固化不完全，表现为胶粘剂的粘接强度极低;硅灰粉
胶粘剂粘接原理 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
粘接原理 1、机械理论机械理论认为，胶粘剂必须渗入被粘物表面的空隙内，并排除其界面上吸附的空气，才能产生粘接作用。在粘接如泡沫塑料的多孔被粘物时，机械嵌定是重要因素。胶粘剂粘接经表面打磨的致密材料效果要比表面光滑的致密材料好，这是因为（1）机械镶嵌；（2）形成清洁表面；（3）生成反应性表面；（4）表面积增加。由于打磨确使表面变得比较粗糙，可以认为表面层物理和化学性质发生了改变，从而提高了粘接强度。 2、吸附理论吸附理论认为，粘接是由两材料间分子接触和界面力产生所引起的。粘接力的主要来源是分子间作用力包括氢键力和范德华力。胶粘剂与被粘物连续接触的过程叫润湿，要使胶粘剂润湿固体表面，胶粘剂的表面张力应小于固体的临界表面张 力，胶粘剂浸入固体表面的凹陷与空隙就形成良好润湿（γ SV =γ SL +γ LV cosθ。γ SV ， γ SL ，γ LV 各代表了固气接触，固液接触和液气接触。θ为0o表示完全浸润）。如果 胶粘剂在表面的凹处被架空，便减少了胶粘剂与被粘物的实际接触面积，从而降低了 接头的粘接强度。 许多合成胶粘剂都容易润湿金属被粘物，而多数固体被粘物的表面张力都小于胶粘剂的表面张力。实际上获得良好润湿的条件是胶粘剂比被粘物的表面张力低 （即γ SV 要大），这就是环氧树脂胶粘剂对金属粘接极好的原因，而对于未经处理的聚合物，如聚乙烯、聚丙烯和氟塑料很难粘接。 通过润湿使胶粘剂与被粘物紧密接触，主要是靠分子间作用力产生永久的粘接。在粘附力和内聚力中所包含的化学键有四种类型： 1）离子键 2）共价键 3）金属键
紫外固化技术及UV压敏胶的介绍 广州市常疆商贸有限公司 https://www.doczj.com/doc/3011669865.html,/
什么是紫外光固化技术 UV固化油墨或涂料（上光油）由：液态预聚固化油墨或涂料（上光油）由液态预聚物、单体、颜料、添加剂和光活性化合物（光引发剂）混合而成。当有适当波长和光强的紫外光投射该涂层时，其中的光引发剂便分解成游离基，游离基引发预聚物和单体上的不饱和基团发生快速的加成聚合反应。上的不饱和基团发生快速的加成聚合反应由于采用的是多功能单体和预聚物，以及游离基反应（例如接枝）的化学特性（快速加成聚合），使涂层迅速转化成不可溶性交联网状结构。
3该增长键近一步反应形成类似于乙烯基溶液聚合物3. 该增长键近步反应，形成类似于乙烯基溶液聚合物的那些聚合物链。如果增长着的分子含有一个以上的双键，则就会产生交联网状结构。 例如 例如：P* + CH 2=CHOOC—COOCH=CH 2 + CH 2=CH—R—CH= CH 2游离基稀释剂（单体）预聚物→~CH 2—CH—R—CH—CH 2—CHOOC—COOHC—CH 2P |||| CH 2CH 2交联聚合物网络|| CH CH R CH —CH—CH 2—R—CH | | 4UV 体系会因紫外灯源的红外辐射而经受额外的温升 4. UV 体系会因紫外灯源的红外辐射，而经受额外的温升。
紫外（UV）光谱 注：任何一种紫外线灯，都会同时产生紫外（UV）、可见光（VL）、红外线（IR ），紫外线和红外线都不可见，其中紫外线是固化过程所需要的，而红外线则是热量的主要来源。
UV灯（高压汞灯）灯管结构
参考答案 一、选择题 1-5 CBDDC 6-10 BCCDA 11-15 ACBBB 16-20 CDBAD 21-25 BBDDB-30 BDDCA 31-35 CDCBA 36-40 DADCB 41-45DDBBC 46-50DDCCC 51-55BCADC 56-60CDACB 二、填空题 1.胶粘剂的组成：胶料、固化剂、增塑剂和增韧剂、稀释剂、偶联剂及填料 2.胶粘剂按固化形式分类：冷却冷凝型、溶剂挥发型、化学反应型 3.要形成良好的胶接，首先胶粘剂要润湿被交接材料的表面，再通过扩撒作用，形成胶结键。 4.热塑性酚醛树脂合成的条件：酸性介质中、酚必须过量 5.热熔胶中增黏剂的主要作用是：降低热熔胶的熔融温度、提高胶结面的湿润性和初黏性。 增黏剂的使用要求：与聚合物有良好的相容性、对被胶结物有良好的黏附性和热稳定性。 6.耐老化性能最好的PF（酚醛树脂），耐老化性能最差的是UF（脲醛树脂） 7.聚氨酯胶粘剂分子链上有异氰酸酯基和聚氨基甲酸酯，因而具有高度的极性和活泼性，能 胶结多种材料。 8.酚醛树脂最长用的碱性催化剂是氢氧化钠，除了氢氧化钠还有氢氧化钙、氢氧化钡、氢氧 化钾、氨水等。 9.脲醛树脂的合成分为两个阶段，第一阶段是在中性或弱碱性条件下进行加成反应，第二阶 段是在酸性条件下进行缩聚反应。 10.判断胶粘剂湿润性指标有：接触角、铺展系数、胶结功 11.降低热熔胶的熔融温度可加入：增粘剂、蜡类及增塑剂成分。 12.氯丁橡胶胶粘剂常用的硫化剂有：氧化锌和氧化镁
13.脲醛树脂胶合制品释放的甲醛主要来自：游离甲醛释放和固化后树脂分解产生的甲醛 14.环氧树脂胶的特性是：胶结强、机械强度高、收缩性小、稳定性好 15.胶结工艺过程主要包括：胶头设计、选胶或配胶、表面处理、涂胶、固化、质量检测。 16.机械加固是最普通最常见最有效的强化措施，包括嵌波浪键、金属扣、钢板加固。 17.胶结接头在外力作用下胶层所受到的力可归纳为：正拉、剥离、不均匀扯离、剪切。 18.环氧树脂又被称为万能胶 19.用于制备丙烯酸压敏胶的单体可分为三类：黏附成分（主单体）、内聚成分（共聚单体）、 改性成分（功能单体） 作用：主单体：增加润湿性和黏附性；内聚单体：提高内聚性能；功能单体：促进反应速度和提高聚合稳定性。 20.聚氨酯的化学基础是：异氰酸酯基和羟基化合物的反应。 21.聚氨酯的湿固化是利用：异氰酸酯基和水的反应 22.天然淀粉含有直链淀粉和支链淀粉，而糯米只含有支链淀粉，易溶于冷水。 23.无机胶粘剂按化学成分可分为：硅酸盐、磷酸盐、硫酸盐、硼酸盐及氧化物 24.脲醛树脂的主要缺陷是：游离甲醛释放、耐水性、耐老化性能差。 25.白乳胶是以乙酸乙烯酯作为单体常用过硫酸铵作为引发剂通过乳液聚合合成的热塑性胶 粘剂，但其耐水性、耐热性较差。 26.氯丁橡胶胶粘剂是橡胶胶粘剂中产量最大、使用最广泛的胶粘剂。 27.热熔胶的增粘树脂主要类别有：松香及其衍生物、石油树脂、萜烯树脂及其改性树脂。 28.200g E-50 EP树脂固化需要加入乙二胺固化剂15.025g M=60.10 乙二胺活泼氢4个活泼氢当量 60.10/4=15.025 100g E-50 需要乙二胺固化剂的量为：15.025x0.5=7.5125g
金属与金属粘接技术 4.4.1乐泰胶水选择 经表面处理后，金属就可涂乐泰胶水。此时选胶就成为当务之急。由于金属的种类繁多，每一种金属是由其元素所组成，因此，其表面也呈现不同的特性。一种胶粘剂不可能满足各种金属粘接强度要求，就一种高性能胶粘剂而言，由于其配方的比例不同，所用原料批次不一，也会出现性能差别较大的粘接体系，所以对胶粘剂的选择应予以高度重视。一般遵守的基本原则(详见3.1节所述)和考虑的因素为： ①金属粘接件使用环境条件; ②金属的种类及表面特性; ③金属接头形式、受力类型、大小和持续的时间; ④粘接面大小和固化条件; ⑤成本; ⑥现有设备(压机、夹具、热源和表面处理装置等) 的状况等。 在满足应用要求的前提下，尽量选择成本低，易涂胶，室温固化的胶种。选胶时，应经初步筛选，去掉那些不合格的胶粘剂，选准几个牌号的胶加以试验，择其良者。一旦候选胶粘剂限于仅有的几个牌号，就比较容易地寻找到最佳粘接体系。金属表面的非结构性粘接，可选用热塑性树脂和橡胶类胶粘剂，其成本低，适用于低强度或中等强度的粘接。但金属部件通常都是用作结构件和受力构件，所进行的粘接同样也是结构粘接。因此，在谈及金属粘接用胶粘剂时，通常是指结构胶粘剂，为便于选择现将金属粘接常用的结构胶粘剂的类型和通用物理性能列于表4-4-1，仅供选胶时参考。国内金属粘接用胶粘剂牌号、性能和用途请参见14.2。 表4-4-1 金属粘接用结构乐泰胶水的性能 胶粘剂使用温度/℃剪切强度/ MPa 剥离 强度 冲击 强度 耐蠕 变性 耐溶 剂性 耐湿性接头类型 最高最低 环氧-胺 环氧-聚酰胺环氧-酸酐环氧-酚醛环氧-尼龙环氧-聚硫丁腈-酚醛乙烯-酚醛氯丁-酚醛聚酰亚胺 聚苯并咪唑66 66 149 177 82 66 149 107 93 316 260 10 15.6 15.6 -253 -253 -73 -73 -51 -56.7 -253 -253 20.7～34.5 13.8～27.6 20.7～34.5 22.1 44.8 20.7 20.7 13.8～34.5 20.7 20.7 13.8～20.7 差 中等 差 差 很好 良好 良好 很好 良好 差 差 差 良好 中等 差 良好 中等 良好 良好 良好 差 差 良好 良好 良好 良好 中等 中等 良好 中等 良好 良好 很好 良好 良好 良好 良好 良好 良好 良好 中等 良好 良好 良好 良好 中等 良好 良好 差 良好 良好 良好 良好 中等 良好 硬 韧性及中柔性 硬 硬 韧性 柔性 韧性及中柔性 韧性及中柔性 韧性及中柔性 硬 硬
胶粘剂粘接强度的分类及测定评价粘接质量最常用的方法就是测定粘接强度。表征胶粘剂性能往往都要给出强度数据，粘接强度是胶粘技术当中一项重要指标，对于选用胶粘剂、研制新胶种、进行接头设计、改进粘接工艺、正确应用胶粘结构很有指导意义。 1.粘接强度定义 粘接强度是指在外力作用下，使胶粘件中的胶粘剂与被粘物界面或其邻近处发生破坏所需要的应力，粘接强度又称为胶接强度。 粘接强度是胶粘体系破坏时所需要的应力，其大小不仅取决于粘合力、胶粘剂的力学性能、被粘物的性质、粘接工艺，而且还与接头形式、受力情况(种类、大小、方向、频率)、环境因素(温度、湿度、压力、介质)和测试条件、实验技术等有关。由此可见，粘合力只是决定粘接强度的重要因素之一，所以粘接强度和粘合力是两个意义完全不同的概念，绝不能混为一谈。 2.粘接接头的受力形式 粘接接头在外力作用下胶层所受到的力，可以归纳为剪切、拉伸、不均匀扯离和剥离4种形式。
(1)剪切。外力大小相等、方向相反，基本与粘接面平行，并均匀分布在整个粘接面上。 (2)拉伸。亦称均匀扯离，受到方向相反拉力的作用，垂直于粘接面，并均匀分布在整个粘接面上。 (3)不均匀扯离。也叫劈裂，外力作用的方向虽然也垂直于粘接面，但是分布不均匀。 (4)剥离。外力作用的方向与粘接面成一定角度，基本分布在粘接面的一条直线上上述4种力，在同一胶粘体系中很有可能有几种力同时存在，只是何者为主的问题。 3.粘接强度的分类 根据粘接接头受力情况不同，粘接强度具体可以分为剪切强度、拉伸强度、不均匀扯离强度、剥离强度、压缩强度、冲击强度、弯曲强度、扭转强度、疲劳强度、抗蠕变强度等。
胶粘剂的基本理论 聚合物之间，聚合物与非金属或金属之间，金属与金属和金属与非金属之间的胶接等都存在聚合物基料与不同材料之间界面胶接问题。粘接是不同材料界面间接触后相互作用的结果。因此，界面层的作用是胶粘科学中研究的基本问题。 一、吸附理论 人们把固体对胶粘剂的吸附看成是胶接主要原因的理论，称为胶接的吸附理论。吸附理论认为，粘接是由两材料间分子接触和界面力产生所引起的。粘接力的主要来源是分子间作用力包括氢键力和范德华力。胶粘剂与被粘物连续接触的过程叫润湿，要使胶粘剂润湿固体表面，胶粘剂的表面张力应小于固体的临界表面张力，胶粘剂浸入固体表面的凹陷与空隙就形成良好润湿。如果胶粘剂在表面的凹处被架空，便减少了胶粘剂与被粘物的实际接触面积，从而降低了接头的粘接强度。 许多合成胶粘剂都容易润湿金属被粘物，而多数固体被粘物的表面张力都小于胶粘剂的表面张力。实际上获得良好润湿的条件是胶粘剂比被粘物的表面张力低，这就是环氧树脂胶粘剂对金属粘接极好的原因，而对于未经处理的聚合物，如聚乙烯、聚丙烯和氟塑料很难粘接。 通过润湿使胶粘剂与被粘物紧密接触，主要是靠分子间作用力产生永久的粘接。在粘附力和内聚力中所包含的化学键有四种类型：（1）离子键（2）共价键（3）金属键（4）范德华力胶粘剂的极性太高，有时候会严重妨碍湿润过程的进行而降低粘接力。分子间作用力是提供粘接力的因素，但不是唯一因素。在某些特殊情况下，其他因素也能起主导作用。 二、化学键形成理论 化学键理论认为胶粘剂与被粘物分子之间除相互作用力外，有时还有化学键产生，例如硫化橡胶与镀铜金属的胶接界面、偶联剂对胶接的作用、异氰酸酯对金属与橡胶的胶接界面等的研究，均证明有化学键的生成。化学键的强度比范德化作用力高得多；化学键形成不仅可以提高粘附强度，还可以克服脱附使胶接接头破坏的弊病。但化学键的形成并不普通，要形成化学键必须满足一定的量子化`件，所以不可能做到使胶粘剂与被粘物之间的接触点都形成化学键。况且，单位粘附界面上化学键数要比分子间作用的数目少得多，因此粘附强度来自分子间的作用力是不可忽视的。 三、弱界层理论 当液体胶粘剂不能很好浸润被粘体表面时，空气泡留在空隙中而形成弱区。又如，当中含杂质能溶于熔融态胶粘剂，而不溶于固化后的胶粘剂时，会在固体化后的胶粘形成另一相，在被粘体与胶粘剂整体间产生弱界面层（WBL）。产生WBL除工艺因素外，在聚合物成网或熔体相互作用的成型过程中，胶粘剂与表面吸附等热力学现象中产生界层结构的不均匀性。不均匀性界面层就会有WBL出现。这种WBL的应力松弛和裂纹的发展都会不同，因而极大地影响着材料和制品的整体性能。 四、扩散理论 两种聚合物在具有相容性的前提下，当它们相互紧密接触时，由于分子的布朗运动或链段的摆产生相互扩散现象。这种扩散作用是穿越胶粘剂、被粘物的界面交织进行的。扩散的结果导致界面的消失和过渡区的产生。粘接体系借助扩散理论不能解释聚合物材料与金属、玻璃或其他硬体胶粘，因为聚合物很难向这类材料扩散。 五、静电理论 当胶粘剂和被粘物体系是一种电子的接受体-供给体的组合形式时，电子会从供给体（如金属）转移到接受体（如聚合物），在界面区两侧形成了双电层，从而产生了静电引力。
硅橡胶与不锈钢的粘接方法研究 蔡威杰 摘要：对硅橡胶与不锈钢粘接的方法进行了研究。探讨了不锈钢表面处理、偶联剂种类、含量以及专用胶粘剂对粘接性能的影响与对比。 关键词：硅橡胶；不锈钢；粘接 i前言 由于硅橡胶具有耐热、耐寒、耐候和耐臭氧等宝贵性能，使其能够成功地用于其他橡胶所不能应用的场台。利用硅橡胶热硫化粘接技术，用硅橡胶与金属材料制成的复合元件，已经成为航天、航空、船舶及其他现代高科技领域中必不可少的装置。然而，由于硅橡胶极性低，表面湿润性和粘接性能差，较难与不锈钢粘接，因此，如何提高硅橡胶与不锈钢的粘接强度，一直是人们关注的研究课题。 橡胶与金属粘接机理比较复杂，目前公认的机理是扩散、渗透、共交联理论。金属与橡胶的粘接一般采用热硫化粘接的方法，即先对金属进行表面处理，然后涂刷胶粘剂，利用成型模具把混炼胶与金属制备成橡胶-金属复合构件，加热加压硫化，实现粘接。其好处是在热硫 化的过程中，在胶粘剂与金属、胶粘剂与橡胶之间以及胶粘剂、橡胶内部发生一系列物理化学反应形成牢固的连接体 2 3]。 本文以硅橡胶与不锈钢316L粘接为例，对不锈钢表面的处理方法、偶联剂的种类以及用量等因素对粘接性能的影响进行研究。 2实验部分 2.1原材料 甲基乙烯基双组分硅橡胶,江西宏达化工新材料股份有限公司；703有机硅粘合剂，深圳市金三秒胶粘剂有限公司；乙烯基三叔丁基过氧化硅烷（VTPS),哈尔滨化工研究所；乙烯基三乙氧基硅烷（A-151),曲阜 市万达化工有限公司；Y —氨丙基三乙氧基硅烷（KH-550), 南京友好助剂化工有限责任公司；硅胶金属专用胶粘剂ST-608,ST-2503，嘉兴市新优化工有限公司提供，不锈钢316L,市售；丙酮分析纯)，市售。 2. 2仪器与设备 0160 mm X320 mm两棍开炼机，广东湛江机械厂；XQLB2350 X350型平板硫化机，上海橡胶机械厂；CMT4104型电子拉力机，深圳市新三思计量技术有限公司。 2.3试验方法 (1)不锈钢表面处理 先用去油剂擦除不锈钢表面的油脂，再用啧砂法进 行粗化处理，最后用丙酮溶液清洗干净，晾干后涂覆一 层703粘合剂（只供胶料加入偶联剂使用），另一部份 只涂专用胶粘剂，待用。 (2)炼胶 将双组分硅橡胶、偶联剂按配比称量后在开炼机上混炼均匀。 将金属件装入成型模具中，采用模压成型的方法，在平板硫化机上对硅橡胶与不锈钢进行高温成型。按照GB /T 13936—1992进行粘接强度测试。 3结果与讨论 3.1啧砂粒径对粘接强度的影响 对不锈钢进行啧砂处理时，分别用粗、细2种不同粒径的砂处理。比较2种粒径砂对粘接强度的影响，测试结果见表1。 从表1可以看出，采用细砂进行啧砂表面处理的试样粘接强度较高，可达2.4 MPa,而采用粗砂进行啧砂表面处理的试样粘接强度较低。这可能是由于用细砂进行啧砂表面处理更有利于增加不锈钢表面积，进而增加了粘接面积，提高了粘接性能。 3.2硅烷偶联剂对粘接强度的影响硅烷偶联剂兼有与高聚物和无机材料作用的2种基团，在硅橡胶与金属之间起到连接作用，从而提高硅橡胶与金属的粘接强度。分别在硅橡胶中加入2%的KH- 550、A-151 和VTPS 3种硅烷偶联剂以及直接使用专用胶粘剂粘接，比较它们对粘接强度的影响，结果见表2。 胶粘剂型号粘接强度/MPa 破坏形式 ST-608 2.6 混合破坏 ST-2503 2.7 混合破坏 从表2可以看到，偶联剂加入VTPS后，硅橡胶与不锈钢的粘接强度最高，破坏形式为混合破坏；A-151 表1喷砂粒径对粘接强度的影响 Tab.1 Effect of particle size of sand particles for blasting on bonding 表2不同硅烷偶联剂对粘接强度的影响
胶粘剂的定义和历史 定义：胶粘剂又称粘合剂，简称胶（bonding agent, adhesive），是使物体与另一物体紧密连接为一体的非金属媒介材料。在两个被粘物面之间胶粘剂只占很薄的一层体积，但使用胶粘剂完成胶接施工之后，所得胶接件在机械性能和物理化学性能方面，能满足实际需要的各项要求。能有效的将物料粘结在一起。 历史：考古学证据显示粘合剂的应用历史已经超过6000多年，我们可以看到在博物馆里展出的许多物体在经 过3000多年后依然由粘合剂固定在一起。进入20世纪，人类发明了应用高分子化学和石油化学制造的“合成粘结剂”，其种类繁多，粘结力强。产量也有了飞跃发展。 胶粘剂的应用和分类 应用：电子，汽车，工业，化工，建筑业等各个领域都有用到胶粘剂。 分类：胶粘剂种类繁多，组分各异，有不同的分类方法。 1 按化学类型分类 无机胶粘剂（sauereisen的高温水泥） 有机胶粘剂：分为天然胶粘剂和合成胶粘剂 合成胶粘剂按化学成分主要分为：Epoxy, PU, Silicone, Acrylic, etc. 2 按物理形态分类 水基型：基料分散于水中形成水溶液或乳液，水挥发而固化。 溶液型：基料在可挥发溶剂中配成一定黏度的溶液，靠溶剂挥发而固化。 膏状和糊状：基料在可挥发溶剂中配成高黏度的胶粘剂，用于密封和嵌缝。 固体型：把热塑性合成树脂制成粒状或块状，加热熔融，冷却时固化。 膜状：将胶粘剂涂于基材上，呈薄膜状胶带 3 按固化方式分类 热固化：通过加热的方式使粘合剂发生聚合反应而固化，温度和时间根据不同的产品有很大区别。 湿气固化：与空气中的水汽发生聚合反应达到固化。 UV固化：光引发剂紫外光照射下，形成自由基或阳离子从而引发粘合剂的聚合反应而固化。 厌氧固化：在隔绝空气的条件下，发生自由基聚合反应，空气存在会阻碍聚合反应。 催化固化：在催化剂作用下使粘合剂发生聚合反应达到固化。 4 按工艺分类 粘合剂（Adhesive）：特殊有导电胶，导热胶，芯片的粘结。 密封剂（Sealant） 灌封胶（Potting & Encapsulation） 敷形涂敷（Conformal Coating） 底部填充胶（Underfill） 顶部包封（Glob Top） 5 按受力情况 （1）结构胶（2）非结构胶 常见胶粘剂的固化机理 1 环氧树脂（Epoxy）
紫外光固化胶粘剂综述及应用 紫外光固化是辐射固化的一类，辐射固化是利用电磁辐射，如紫外线（UV）或电子束（EB）照射涂层，产生辐射聚合、辐射交联和辐射接技等反应。迅速将低分子量物质转变成高分子量产物的化学过程，固化是直接在不加热的底材上进行的，体系中不含溶剂或含极少量溶剂，辐照后液膜几乎100%固化，因而VOC（挥发性有机化合物）排放量很低。因此，自60年代末以来，这一技术在国际上得到飞速发展，其产品在许多行业都得到广泛应用。 一、概述： 紫外光固化是辐射固化的一类，辐射固化是利用电磁辐射，如紫外线（UV）或电子束（EB）照射涂层，产生辐射聚合、辐射交联和辐射接技等反应。迅速将低分子量物质转变成高分子量产物的化学过程，固化是直接在不加热的底材上进行的，体系中不含溶剂或含极少量溶剂，辐照后液膜几乎100%固化，因而VOC（挥发性有机化合物）排放量很低。因此，自60年代末以来，这一技术在国际上得到飞速发展，其产品在许多行业都得到广泛应用。 １、分类： 辐射固化按应用可分为辐射固化胶粘剂、辐射固化涂料、辐射固化油墨。按所用的辐射源可分为紫外（UV）光固化、电子束（EB）固化、可见光固化。如下图（1）、（2）。 2、紫外光基本知识： 紫外线（简称UV）是属于电磁波辐射的一段，电磁波谱包括无线电波、红处线、可见光、紫外线、X射线、γ射线，波长范围从10-14米至106米，如图３所示。紫外线只其中很窄的一段，波长范围为10~400nm（nm：纳米，1nm=10-9 m）可划分为长波紫外线（UVA）、中波紫外（UVB）、短波紫外线（UVC）、超短波紫外线。波长越短，能量越强，穿透能力越弱。 长波UVA，波长介于320~400nm，具有较强的穿透能力，能穿透玻璃，这一波段的紫外线能量与多数化学键能相当，容易引光化学反应，通常用于光固化的即是UVA。
紫外固化胶粘剂作用机理及研究进展 摘要：阐述了UV胶（紫外固化胶粘剂）的作用机理、应用现状和新的研究进展。 关键词：UV固化；胶粘剂；研究进展，结构胶，发展前景。 1.前言： 紫外线胶又称无影胶、光敏胶、UV胶，它是指必须通过紫外线光照射才能固化的一类胶粘剂，它可以作为粘接剂使用，也可作为油漆、涂料、油墨等的胶料使用。紫外线固化技术，被认为是一种环境友好的绿色技术，近些年取得了快速发展，主要应用于涂料、油墨、胶粘剂等领域。在辐射固化领域中，UV固化胶粘剂虽然所占的比例仅为1%，但发展却是最为迅速的。UV固化胶粘剂中，结构性UV胶约占UV胶的20%。 近年来，自由基和阳离子引发体系、杂化引发体系以及双重固化体系都有大量研究报道，有很多成果应用于时间。预聚物和活性稀释单体的种类及质量都有很大提高，这些都促进了辐射固化胶粘剂的发展。 2.作用机理 粘结机理：人们对粘结机理进行了大量的研究，提出了很多粘结理论，其中主要有以下5种。 ①机械理论 机械理论认为，胶粘剂必须渗入被粘物表面的空隙内，并排除其界面上媳妇的空气，才能产生粘接作用。 ②吸附理论 吸附理论认为，粘接是由两材料间分子接触和界面力产生所引起的。粘接力的主要来源是分子间作用力包括氢键力和范德华力。胶粘剂与被粘物连续接触的过程叫浸润，要使胶粘剂润湿固体表面，胶粘剂的表面张力应小于固体的临界表面张力，胶黏
剂进入固体表面的凹陷与孔隙就形成良好润湿。 ③扩散理论 扩散理论认为，粘接是通过胶粘剂与被粘物界面上分子扩散产生的。当胶粘剂和被粘物都是具有能够运动的长脸大分子聚合物时，扩散理论基本是适用的。 ④经典理论 经典理论又称为双电层理论，由于在胶粘剂与被粘物界面上形成双电层而产生了静电引力，即相互分离的阻力。当胶粘剂从被粘物上剥离时有明显的电荷存在，则是对该理论有力的证实。但经典理论无法解释性能相同或相近的聚合物之间的粘接。 ⑤弱边界层理论 弱边界层理论认为，当粘接破获被认为是界面破坏时，实际上往往是内聚破坏或若边界层被破坏。 固化原理：UV固化材料中的光引发剂（或光敏剂）在紫外线的照射下吸收紫外光后产生活性自由基或阳离子，引发单体聚合、交联和接枝化学反应，使粘合剂在数秒内由液态转化为固态。 3.结构型UV胶的组成与传统结构胶的比较 结构型紫外线固化胶粘剂的固化属于光引发的自由基，其基本组成为：基础聚合物，即光交联性聚合物（相对分子质量一般在1000~5000）；光聚合性单体，即单体或活性稀释剂（常带有可自由基聚合的乙烯基官能团）；助剂，如阻聚剂（或稳定剂）、着色剂、触变剂、增粘剂、填充剂、增塑剂等；光引发剂，在紫外光照射下可产生活性自由基。 光交联性聚合物对UV固化胶粘剂的性能有决定性的影响，主要有聚酯类，聚醚类，环氧类，氨基甲酸酯类（甲基）丙烯酸酯等。合理选择光交联性聚合物，可以满足不同使用要求和不同性能紫外线固化胶的要求。配方设计时，要综合平衡胶液固化前的工艺性、稳定性以及固化物的特性和价格。 经过配方设计，结构型UV固化胶可以达到传统结构胶的各种性能。而室温固化环氧结构胶10~120min初固，7d才能达到最高强度；第二代丙烯酸酯结构胶1~30min 初固，24h才能达到最高强度；结构型UV胶1~5s初固，1h即可达到最高强度，可以满足自动化生产线节奏的需要，这是其他类结构胶无法比拟的。
胶粘剂 胶接（粘合、粘接、胶结、胶粘）是指同质或异质物体表面用胶粘剂连接在一起的技术，具有应力分布连续，重量轻，或密封，多数工艺温度低等特点。胶接特别适用于不同材质、不同厚度、超薄规格和复杂构件的连接。胶接近代发展最快，应用行业极广，并对高新科学技术进步和人民日常生活改善有重大影响。因此，研究、开发和生产各类胶粘剂十分重要。 胶粘剂的分类 胶粘剂的分类方法很多，按应用方法可分为热固型、热熔型、室温固化型、压敏型等；按应用对象分为结构型、非构型或特种胶；接形态可分为水溶型、水乳型、溶剂型以及各种固态型等。合成化学工作者常喜欢将胶粘剂按粘料的化学成分来分类 热塑性纤维素酯、烯类聚合物（聚乙酸乙烯酯、聚乙烯醇、过氯乙烯、聚异丁烯等）、聚酯、聚醚、聚酰胺、聚丙烯酸酯、a-氰基丙烯酸酯、聚乙烯醇缩醛、乙烯-乙酸乙烯酯共聚物等类 热固性环氧树脂、酚醛树脂、脲醛树脂、三聚氰-甲醛树脂、有机硅树脂、呋喃树脂、不饱和聚酯、丙烯酸树脂、聚酰亚胺、聚苯并咪唑、酚醛-聚乙烯醇缩醛、酚醛-聚酰胺、酚醛-环氧树脂、环氧-聚酰胺等类 合成橡胶型氯丁橡胶、丁苯橡胶、丁基橡胶、丁钠橡胶、异戊橡胶、聚硫橡胶、聚氨酯橡胶、氯磺化聚乙烯弹性体、硅橡胶等类 橡胶树脂剂酚醛-丁腈胶、酚醛-氯丁胶、酚醛-聚氨酯胶、环氧-丁腈胶、环氧-聚硫胶等类 胶粘理论 聚合物之间，聚合物与非金属或金属之间，金属与金属和金属与非金属之间的胶接等都存在聚合物基料与不同材料之间界面胶接问题。粘接是不同材料界面间接触后相互作用的结果。
因此，界面层的作用是胶粘科学中研究的基本问题。诸如被粘物与粘料的界面张力、表面自由能、官能基团性质、界面间反应等都影响胶接。胶接是综合性强，影响因素复杂的一类技术，而现有的胶接理论都是从某一方面出发来阐述其原理，所以至今全面唯一的理论是没有的。 吸附理论 人们把固体对胶粘剂的吸附看成是胶接主要原因的理论，称为胶接的吸附理论。理论认为： 粘接力的主要来源是粘接体系的分子作用力，即范德化引力和氢键力。胶粘与被粘物表面的粘接力与吸附力具有某种相同的性质。胶粘剂分子与被粘物表面分子的作用过程有两个过程： 第一阶段是液体胶粘剂分子借助于布朗运动向被粘物表面扩散，使两界面的极性基团或链节相互靠近，在此过程中，升温、施加接触压力和降低胶粘剂粘度等都有利于布朗运动的加强。第二阶段是吸附力的产生。当胶粘剂与被粘物分子间的距离达到10-5Å时，界面分子之间便产生相互吸引力，使分子间的距离进一步缩短到处于最大稳定状态。 根据计算，由于范德华力的作用，当两个理想的平面相距为10Å时，它们之间的引力强度可达10-1000MPa；当距离为3-4Å时，可达100-1000MPa。这个数值远远超过现代最好的结构胶粘剂所能达到的强度。因此，有人认为只要当两个物体接触很好时，即胶粘剂对粘接界面充分润湿，达到理想状态的情况下，仅色散力的作用，就足以产生很高的胶接强度。可是实际胶接强度与理论计算相差很大，这是因为固体的力学强度是一种力学性质，而不是分子性质，其大小取决于材料的每一个局部性质，而不等于分子作用力的总和。计算值是假定两个理想平面紧密接触，并保证界面层上各对分子间的作用同时遭到破坏时，也就不可能有保证各对分子之间的作用力同时发生。 胶粘剂的极性太高，有时候会严重妨碍湿润过程的进行而降低粘接力。分子间作用力是提供粘接力的因素，但不是唯一因素。在某些特殊情况下，其他因素也能起主导作用。 化学键形成理论
橡胶与金属的粘合 在汽车工业中，橡胶与金属的粘合是很普遍的，骨架油封、发动机及变速箱支承、摆壁衬套、车身支撑等都是典型的金属——橡胶结构。金属和橡胶的结合强度对产品的性能有着至关重要的影响。金属橡胶件的寿命很大程度上取决于两种材料的粘接质量。粘接技术因此成为许多工厂的研究课题。 众所周知，增大粘接面的表面积及静电吸附力、提高粘接材料之间的化学作用力是获得高粘接强度的关键。本文通过对金属粘合表面不同处理工艺的试验，得出了操作方便、经济性好、粘接性能优异的骨架表面处理方法。 一、实验 1.主要材料 CHEMLOK 252上海洛德公司产品；CHEMLOK 205上海洛德公司产品；10#钢；20目石英砂；天然胶SCR5海南天然胶联合产业集团；丁腈胶N41兰州化学工业公司。 2.设备 普压干喷砂机(空气压力>0.6MPa)；磷化处理线；400×400电热平板硫化机；0-200℃老化箱；0-2500N电子拉机。 3.粘接橡胶基本配方 天然胶SCR5 100；硬脂酸1；氧化锌(间接法)5；防老剂3；防护蜡4；软化剂10；炭黑70；硫黄2；促进剂1.5。 丁腈胶N41 10；硬脂酸1；氧化锌(间接法)5；防老剂3；聚
酯增塑剂10；炭黑60；DCP 1.5；硫黄0.5；促进剂1.5。 粘合剂：①单涂氧化锌(间接法)；②底涂CHEM-LOK 205,面涂CHEMLOK 252。 4.粘接橡胶的常规机械性能 天然胶邵尔A型硬度65度，拉伸强度22MPa，拉断伸长率450%。 丁腈胶邵尔A型硬度70度，拉伸强度24MPa，拉断伸长率340%。 5.试样制备 ①在K360×160开放式炼胶机上将配方物料混合均匀；②试块表面处理；③在400×400电热平板硫化机上压制试样；④试样制备工艺。 NR硫化工艺条件为155℃×6min。 NBR硫化工艺条件为160℃×6min。 6.测试 按GB/T 13936标准对已硫化的试样进行测试。 二、实验数据 骨架不同表面处理方法下的粘结强度见表1，骨架不同后处理工艺下的粘结强度见表2，双涂层粘合体系下不同骨架表面处理方法的粘结强度见表3，粘合剂涂层厚度对粘结强度的影响见表4。 表1 骨架不同表面处理方法下的粘结强度
