综合型设计实验
题目：基于PLC机电一体化组合实训
姓名：程新华王玉崔
学号： 1000407005 1000407004 指导教师：叶军
专业年级： 10级机电一班
所在学院和系：机械工程学院
完成日期： 2013年7月23日
基本指令的编程练习
（一）与或非逻辑功能实训
在S21 S7-200模拟实训挂箱（一）上完成实训。
一、实训目的
1、熟悉PLC 实训装置，S7-200系列编程控制器的外部接线方法。
2、了解编程软件STEP7的编程环境，软件的使用方法。
3、掌握与、或、非逻辑功能的编程方法。
二、基本指令编程练习的实训面板图
基本指令变成练习
三、梯形图参考程序
通过判断Q0.1、Q0.2、Q0.3、Q0.4的输出状态，然后再输入并运行程序加以验证。
实训参考程序
Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5
Q0.6 Q0.7 Q1.0 Q1.1 I0.0 I0.1 I0.2 I0.3 I0.4
I0.5 I0.6 I0.7 I1.0 I1.1 I1.2 I1.3 I1.4 I1.5
左图中的接线孔，通过防转座插锁紧线与PLC 的主机相应输入输 出插孔相接。I 为输入点，Q 为输出点。 上图中下面两排I0.0~I1.1为输入按键和开关，模拟开关量的输入。 上面一排Q0.0~Q1.1是LED 指示灯，接PLC 主机输出端，用以模拟量负载的通断。 面板上的1M 和2M 接地线，1L+、2L+接24V 电压。
I0.7 I1.0 I1.1 I1.2 I1.3 I1.4 I1.5 I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 Q0.6 Q0.7 Q1.0 Q1.1
四、实训步骤
梯形图中的I0.1、I0.3分别对应控制实训单元输入开关I0.1、I0.3。
通过专用PC/PPI电缆连接计算机与PLC主机。打开编程软件STEP7,逐条输入程序，检查无误后，将所编写的程序下载到主机中，并将可编程控制器主机上的STOP/RUN开关拨到RUN位置，运行指示灯点亮，表明程序开始运行，有关地指示灯显示其运行结果。
拨动输入开关I0.1、I0.3，观察输出指示灯Q0.1、Q0.2、Q0.3、Q0.4是否符合与、或、非逻辑的正确结果。
（二）定时器/计数器功能实训
在S21 S7-200模拟实训挂箱（一）上完成本实训。
一、实训目的
掌握定时器、计数器的正确编程方法，并学会定时器和计数器的扩展方
法，用编程软件对可编程控制器的运行进行监控。
1.定时器的认识实训
定时器的监控逻辑是经过时间继电器的延时动作，然后产生控制作用。其控制作用同一般继电器。
实训参考程序：
2.定时器扩展实训
由于PLC的定时器的计数器都有一定的定时范围和计数范围，如果需要的设定值超过机器范围，我们可以通过几个定时器和计数器的串联组合来扩充设定值的范围。
实训参考程序：
3.计数器认识实训
西门子S7-200系列的内部计数器分别为家计数器、减计数器和加减计数器三种。
自动配料系统模拟实训
在S7-200模拟实训挂箱（一）完成本实训。
一、实训目的
（1）熟练掌握PLC的编程和程序调试。
（2）了解掌握现代工业中自动配料系统的工作过程和编程方法。
二、控制要求
系统启动后，配料装置能自动识别货车到位情况和能够自动对货车进行配料，当车装满时，配料系统自动关闭。
三、自动配料模拟实训面板图
四、输入输出列表
面板SB1 SB2 S1 SQ1 SQ2 D1 D2 D3
PLC I0.0 I0.1 I0.2 I0.3 I0.4 Q0.0 Q0.1 Q0.2
面板D4 L1 L2 M1 M2 M3 M4
PLC Q0.3 Q0.4 Q0.5 Q0.6 Q0.7 Q1.0 Q1.1
五、工作过程
（1）初始状态
红灯L2灭，绿灯L1亮，表明允许汽车开进装料。料斗出料口D2关闭，若料位传感器S1置为OFF（料斗中的物料不满），进料阀开启进料（D4亮）。当S1置为ON（料斗中的物料已满），则停止进料（D4灭）。电动机M1、M2、M3和M4均为OFF。
（2）装车控制
装车过程中，当汽车开进装车位置时，限位开关SQ1置为ON，红灯信号灯L2亮，绿灯L1灭；同时启动电机M4，经过2S后，再启动启动M3，再经2S后启动M2，再经过2S最后启动M1，再经过2S后才打开出料阀（D2亮），物料经料斗出料。
当车装满时，限位开关SQ2为ON，料斗关闭，2S后M1停止，M2在M1停止2S 后停止，M3在M2停止2S后停止，M4在M3停止2S后最后停止。同时红灯L2灭，绿灯L1亮，表明汽车可以开走。
（3）停机控制
按下停止按钮SB2，自动配料装车的整个系统终止运行。
六、参考程序
小车运动控制系统实训模型
一、实训目的
1.
了解和认识现代直线运动控制系统的组成； 2. 掌握可编程控制器在实际小车运动控制系统中的应用。
二、实训设备
1.
THPFXC-1A 型 小车运动实训模型 一套 2.
可编程控制器（含数字量10入/8出以上） 一台 3.
安装有PLC 编程软件的计算机 一台 4.
PLC 编程电缆 一根 5. 实训导线 若干
三、控制要求
系统启动，进入手动状态，点动“1、2、3、4”定位按钮时，小车能运动至指定位置。如：当小车停止在3号位置右侧时，点动“3”号定位按钮，小车左行至3号位置；当小车停止在3号位置左侧时，点动“3”号定位按钮，小车右行至3号位置；
系统启动，进入自动状态，小车以下列方式运行：
四、端口分配及接线图
电源接法：
DI 输入的1M 连接2M 连接DO 输出端的1L+连接2L+连接PLC 的L+连接转换板的V+连接面板端子的+24V 连接电源+24V ；
DO 输出端的1M 接2M 连接PLC 的M 连接转换板的COM 连接面板端子COM 接电源0V 。
端口分配如下：
小车以慢速方式由1运行至3位置 小车以慢速方式由3运行至1位
置
小车以快速方式由1运行至4位置 小车以快速方式由4运行至1位置 小车复位至1号位
小车以快速方式由1运行至2位置 小车以快速方式由2运行至1位置
序
号
PLC地址PLC-OUT 对象—IN 面板端子功能说明
1.
DI
输
入
端I0.0 - - 1 “１”号键值信号输出
2.I0.1- - 2 “２”号键值信号输出
3.I0.2 - - 3 “３”号键值信号输出
4.I0.3 - - 4 “４”号键值信号输出
5.I0.4 - - A（传感器信号）左侧电感式传感器信号输出
6.I0.5 - - B（传感器信号）电容式传感器信号输出
7.I0.6 - - C（传感器信号）光电式传感器信号输出
8.I0.7 - - D（传感器信号）右侧电感式传感器信号输出
9.I1.0 - - 手/自动手动／自动模式选择开关
10.I1.1 - - 启动/停止启动/停止选择开关
11.
DO
输
出
端Q0.0 OUT0 - -
12.Q0.1 OUT1 --
13.Q0.2 OUT2 - -
14.Q0.3 OUT3 - -
15.Q0.4 OUT4 - -
16.Q0.5 OUT5 - -
17.Q0.6 OUT6 - -
18.Q0.7 OUT7 - -
19.- - IN0 A（位置显示）数码显示控制端子A
20.--IN1 B（位置显示）数码显示控制端子B
21.- - IN2 C（位置显示）数码显示控制端子C
22.- - IN3 电机正转电机电源端附加正向电压
23.- - IN4 电机反转电机电源端附加反向电压
24.- - IN5 快速电机电源端附加＋24V电压
25.- - IN6 慢速电机电源端附加＋12V电压
26.- - IN7 报警系统报警信号输出
小车运动控制系统实训模型：
面板端子：
位置显示说明：显示1 Q0.0置1同时Q0.1，Q0.2置为0；
显示2 Q0.1置1同时Q0.0，Q0.2置为0；
显示3 Q0.0，Q0.1置1同时Q0.2置为0；
显示4 Q0.2置1同时Q0.0，Q0.1置为0；
转换板：
五、实训步骤
1、按照端口分配表及接线图连接PLC与小车运动实物模型；
2、编译新的控制程序，完成后下载至PLC；
3、将“启动／停止”及“手动/自动”开关拨至“启动”、“手动”状态，系统进入手动运行状态；小车先复位至1位置，复位完成后点击“1、2、3、4”键值输出按钮，观察小车运动状态；
4、将“启动／停止”及“手动/自动”开关拨至“启动”、“自动”状态，系统进入自动动运行状态，观察小车运动状态；
六、实例程序
主程序
复位子程序
手动子程序
课程设计 题目汽车运动控制系统仿真设计学院计算机科学与信息工程学院班级2010级自动化班 姜木北：2010133*** 小组成员 指导教师吴
2013 年12 月13 日 汽车运动控制系统仿真设计 10级自动化2班姜鹏 2010133234 目录 摘要 (3) 一、课设目的 (4) 二、控制对象分析 (4) 2.1、控制设计对象结构示意图 (4) 2.2、机构特征 (4) 三、课设设计要求 (4) 四、控制器设计过程和控制方案 (5) 4.1、系统建模 (5) 4.2、系统的开环阶跃响应 (5) 4.3、PID控制器的设计 (6) 4.3.1比例（P）控制器的设计 (7) 4.3.2比例积分（PI）控制器设计 (9) 4.3.3比例积分微分(PID)控制器设计 (10) 五、Simulink控制系统仿真设计及其PID参数整定 (11) 5.1利用Simulink对于传递函数的系统仿真 (11) 5.1.1 输入为600N时，KP=600、KI=100、KD=100 (12) 5.1.2输入为600N时，KP=700、KI=100、KD=100 (12) 5.2 PID参数整定的设计过程 (13) 5.2.1未加校正装置的系统阶跃响应： (13) 5.2.2 PID校正装置设计 (14) 六、收获和体会 (14) 参考文献 (15)
摘要 本课题以汽车运动控制系统的设计为应用背景，利用MATLAB语言对其进行设计与仿真.首先对汽车的运动原理进行分析，建立控制系统模型，确定期望的静态指标稳态误差和动态指标搬调量和上升时间，最终应用MATLAB环境下的.m 文件来实现汽车运动控制系统的设计。其中.m文件用step函数语句来绘制阶跃响应曲线，根据曲线中指标的变化进行P、PI、PID校正；同时对其控制系统建立Simulink进行仿真且进行PID参数整定。仿真结果表明，参数PID控制能使系统达到满意的控制效果，对进一步应用研究具有参考价值，是汽车运动控制系统设计的优秀手段之一。 关键词：运动控制系统 PID仿真稳态误差最大超调量
一、选题的依据、意义和理论或实际应用方面的价值 随着现代生活水平的不断提高，人们对智能化产品有着巨大的需求，语音智能控制作为简单快捷方便的操作方式得到越来越广泛人们的认可，例如手机智能语音拨号功能，就是很好的例子。随着电子业的发展, 自动化已不再是一 个新鲜的话题, 无人驾驶的小汽车也必将进入实用阶段, 未来驾驶汽车, 不再是只能依靠手动，语音等方式也有可能成为未来汽车的辅助驾驶途径之一。当前电子设计系统已进人了片上系统时代, 语音识别与处理技术在信息技术的人机 接口中得到了普遍关注。语音识别的音控小车作为典型应用之一，简单地诠释了人机一体化的设计思想。其设计理念缩短了人机界面的距离，增强了互动性和智能性，同时使得将信息技术和控制技术引入到车辆的操纵控制中,形成机器智能,使驾驶员的感知、决策和执行能力扩展成为可能。 二、本课题在国内外的研究现状 Bill Gates 在世界计算机博览会(COMDEX)主题演讲会上描绘IT事业的发展宏图时，率先指出：下一代操作系统和应用程序的用户界面将是语音识别。工业界应对语音识别领域的重大突破做好充分准备，因为那将是一场席卷全球的另一次热潮。 据统计部门的数据，至2006年中国汽车保有量已达3500万辆（其中轿车占80%，约2500万辆）,每年仍以30%的速度递增。我国成为了继美国之后的第二大汽车生产和消费大国。汽车行业的迅猛发展也带动了相关配套、服务业的发展。而将功能强大的智能车载信息系统——车载电脑加载到汽车上已经成为欧美、日本等地汽车市场的首选新装备。我国语音智能控汽车产业有着巨大的发展前景。车载电脑给汽车带来了一场信息化的革命，让每辆汽车构建成一个完美的车载信息与娱乐系统终端，包括车载通讯系统、导航系统、数字娱乐系统以及辅助驾驶系统。车载通讯与导航系统主要指GPRS和GPS，让你“轻 车熟路”，而且轻松打电话。 三、课题研究的内容及拟采取的方法 我研究的课题题目是实现语音对小车的智能控制，按照其功能的实现可以划分如下模块：语音输入模块、主控模块（SPCE061A）、电机驱动模块、语 音输出模块、电源模块。语音输入模块实现语音的输入，讲录入的语音作为数据源。主控模块实现对语音的分辨、识别、与存储单元中的指令匹配，发出控制命令。电机模块通过主控模块的控制，对电机发出控制命令。语音输出模块控制发出控制命令相对应的语音。电源模块控制电源的连通。首先对存储器初始化，之后进行录音初始化，进入录音循环中，定时器中断程序控制采样频率，并按时间间隔将采样值送入语音样本队列，录音循环从语音样本队列中获取数据并进行编码，将编码后的数据送入存储器，成为语音资源。在训练过程中，系统调用了语音播放子程序，需要进行播放初始化，进入播放循环中，从语音资源中获取数据，解码，填入播放队列中，定时器中断程序从播放队列中取出数据送到D /A 转换器中，将语音信号送到扬声器中，使得整个训练过程在语音提示下从容进行。 四、课题研究中的主要难点以及解决的方法 1）如何实现对SPCE061A的无线语音接入? SPCE061A 内置MIC 放大电路和AGC 电路, 可很方便地接上MIC 使用。但考虑到小车在运动到距离用户较远的地方时, 无法接收到用户的语音命令, 而
南京工程学院 课程设计说明书 题目汽车运动控制系统的 / 设计与仿真 课程名称MATLAB 的控制系统 院（系、部、中心） 专业） 班级 学生姓名 学号 设计时间 ? 设计地点基础实验楼B114 指导教师 \
2012年1月南京 目录 一、课设目的 (3) ^ 二、控制对象分析 (3) 、控制设计对象结构示意图 (3) 、机构特征 (3) 三、课设设计要求 (4) 四、控制器设计过程和控制方案 (4) 、系统建模 (4) 、PID控制器的设计 (4) 五、控制系统仿真结构图 (5) — 六、仿真结果及指标 (6) 对于二阶传递函数的系统仿真 (6) 输入为500N时，K P=700、K I=100、K D=100。 (6) 输入为50N时，K P=700、K I=100、K D=100 (7) PID校正的设计过程 (7) 未加校正装置的系统阶跃响应： (7) PID校正装置设计 (8)
七、收获和体会 (9) >
Matlab 与控制系统仿真设计 一、课设目的 针对具体的设计对象进行数学建模，然后运用经典控制理论知 识 设计控制器，并应用Matlab 进行仿真分析。通过本次课程设计，建立理论知识与实体对象之间的联系，加深和巩固所学的控制理论知识，增加工程实践能力。 二、控制对象分析 、控制设计对象结构示意图 ： 图1. 汽车运动示意图 、机构特征 汽车运动控制系统如图1所示。忽略车轮的转动惯量，且假定汽 车受到的摩擦阻力大小与运动速度成正比，方向与汽车运动方向相反。 根据牛顿运动定律，该系统的模型表示为： ?? ?==+v y u bv v m （1） 其中，u 为汽车驱动力（系统输入），m 为汽车质量，b 为摩擦阻 力与运动速度之间的比例系数，v 为汽车速度（系统输出），v 为汽车加速度。 假定kg m 1000=，m s N b /50?=，N u 500=。
基于单片机技术的语音控制小车设计基于单片机技术的语音控制小车设计 1 基于单片机技术的语音控制小车设计 1、引言 语音处理技术是一门新兴的技术，它不仅包括语音的录制和播放，还涉及语音的压缩编码和解码，语音的识别等各种处理技术。以往做这方面的设计，一般有两个途径:一种方案是单片机扩展设计，另一种就是借助于专门的语音处理芯片。普通的单片机往往不能实现这么复杂的过程和算法，即使勉强实现也要加很多的外围器件。专门的语音处理芯片也比较多，如ISD 系列、PM50 系列等，但是专门的语音处理芯片功能比较单一，想在语音之外的其他方面应用基本是不可能的。 SPCE061A 是一款 16 位μ'nSP结构的微控制器。该芯片带有硬件乘法器，能够实现乘法运算、内积运算等复杂的运算。它不仅运算能力强，而且处理速度快，单周期最高可以达到 49MHz。
SPCE061A 内嵌 32K 字的 FLASH 程序存储器以及 2K 的SRAM。同时该 SOC 芯片具有 ADC 和 DAC 功能，其 MIC_ADC 通道带有AGC自动增益环节，能够很轻松的将语音信号采集到芯片内部，两路 10 位的电流输出型DAC，只要外接一个功放就可以完成声音的播放。以上介绍的这些硬件资源使得该SPCE061A 能够单芯片实现语音处理功能。 借助于 SPCE061A 的语音特色，“基于单片机技术的语音控制小车设计”实现了对小车前进、后退、左转、右转、停车等语音控制功能. 2、语音控制小车设计要求 2.1 功能要求: 1.可以通过简单的 I/O 操作实现小车的前进、后退、左转、右转功能; 2.配合 SPCE061A 的语音特色，利用系统的语音播放和语音识别资源，实现语音控制的功能; 3.可以在行走过程中声控改变小车运动状态; 4.在超出语音控制范围时能够自动停车。 2.2 参数说明 车体:双电机两轮驱动 供电:电池(四节AA:1.2V×4 或 1.5V×4) 工作电压:DC 4V~6V 工作电流:运动时约 200mA 3. SPCE061A特性简介 SPCE061A是一款性价比很高的十六位单片机，使用它可以非常方便灵活的实现语音的录放，该芯片拥有8路10位精度的 ADC，其中一路为音频转换通道，并且内置有自动增益电路。这为实现语音录入提供了方便的硬件条件。两路10位精度的DAC，只需要外接功放(SPY0030A)即可完成语音的播放。该单片机具有一套易学易用的指令系统和集成开发环境，在此环境中，它支持标准 C 语言编程，也支持
语音控制小车用户说明书
目录 一、语音控制小车概述 (3) 1.1 功能简介 (3) 1.2 参数说明 (3) 1.3 注意事项 (3) 二、小车实物 (4) 2.1 车体结构 (4) 2.2 小车实物图 (4) 2.3 动力电机驱动电路 (5) 2.4 方向电机控制电路 (6) 2.5 语音识别原理简介 (6) 三、软件流程 (7) 3.1 主程序流程图 (7) 四、如何使用 (9) 4.1 连接硬件 (9) 5.2 代码下载 (9) 5.3 训练小车 (9) 5.4 声控小车 (10) 5.5 重新训练 (11)
一、语音控制小车概述 1.1 功能简介 语音控制小车综合应用了SPCE061A的众多资源，打破了传统教学中单片机学习枯燥和低效的现状。小车采用语音识别技术，可通过语音命令对其行驶状态进行控制。 语音控制小车的主要功能： 1）可以通过简单的I/O操作实现小车的前进、后退、左转、右转功能； 2）配合SPCE061A的语音特色，利用系统的语音播放和语音识别资源，实现语音控制的功能； 3）可以在行走过程中声控改变小车运动状态； 4）在超出语音控制范围时能够自动停车。 1.2 参数说明 车体：双电机四轮驱动 供电：电池（四节AA：1.5V×4） 工作电压：DC 4V~6V 工作电流：运动时约200mA 1.3 注意事项 1）安装电池一定要注意电池的正负极性，切勿装反； 2）长期不用请将电池从电池盒中取出； 3）由于语音信号的不确定性，语音识别的过程会出现一定的误差和不准确性； 4）由于小车行动比较灵活，速度比较快，在使用时一定要注意保持场地足够大，且保证不会对周围的物体造成伤害； 5）不要让小车长时间运行在堵转状态（堵转状态：由于小车所受阻力过大，造成小车电机加电但并不转动的现象），这样会造成很大的堵转电流，有可能会损坏小车的控制电路。
运动控制系统双闭环直流调速系统仿真 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
本科生课程论文课程名称运动控制系统 学院机自学院 专业电气工程及其自动化学号 1212XXXX 学生姓名翟自协 指导教师杨影 分数
题目： 双闭环直流调速系统仿真 对例题设计的双闭环系统进行设计和仿真分析，仿真时间10s 。具体要求如下： 在一个由三相零式晶闸管供电的转速、电流双闭环调速系统中，已知电动机的额定数据为： P P =60kW ， P P =220V ， P P =308 A ， P P =1000 r/min ， 电动势系数 P P = V ·min/r ，主回路总电阻 R =Ω，变换器的放大倍数 P P =35。电磁时间常数 P P =，机电时间常数 P P =，电流反馈滤波时间常数 P PP =，转速反馈滤波时间常数 P PP =。额定转速时的给定电压(P P ?)P =10V ，调节器ASR ，ACR 饱和输出电压P PP ?= 8V ， P PP =。 系统的静、动态指标为：稳态无静差，调速范围D=10，电流超调量 ≤5% ，空载起动到额定转速时的转速超调量 ≤10%。试求： （1）确定电流反馈系数β(假设起动电流限制在 以内)和转速反馈系数α。 （2）试设计电流调节器ACR.和转速调节器ASR 。 （3）在matlab/simulink 仿真平台下搭建系统仿真模型。给出空载起动到额定转速过程中转速调节器积分部分不限幅与限幅时的仿真波形（包括转速、电流、转速调节器输出、转速调节器积分部分输出），指出空载起动时转速波形的区别，并分析原因。 （4）计算电动机带40%额定负载起动到最低转速时的转速超调量σn 。并与仿真结果进行对比分析。
1、引言 语音处理技术是一门新兴的技术，它不仅包括语音的录制和播放，还涉及语音的压缩编码和解码，语音的识别等各种处理技术。以往做这方面的设计，一般有两个途径：一种方案是单片机扩展设计，另一种就是借助于专门的语音处理芯片。普通的单片机往往不能实现这么复杂的过程和算法，即使勉强实现也要加很多的外围器件。专门的语音处理芯片也比较多，如ISD 系列、PM50 系列等，但是专门的语音处理芯片功能比较单一，想在语音之外的其他方面应用基本是不可能的。 SPCE061A 是一款 16 位μ'nSP结构的微控制器。该芯片带有硬件乘法器，能够实现乘法运算、内积运算等复杂的运算。它不仅运算能力强，而且处理速度快，单周期最高可以达到 49MHz。 SPCE061A 内嵌 32K 字的 FLASH 程序存储器以及 2K 的SRAM。同时该 SOC 芯片具有 ADC 和DAC 功能，其 MIC_ADC 通道带有AGC自动增益环节，能够很轻松的将语音信号采集到芯片内部，两路 10 位的电流输出型DAC，只要外接一个功放就可以完成声音的播放。以上介绍的这些硬件资源使得该SPCE061A 能够单芯片实现语音处理功能。 借助于 SPCE061A 的语音特色，“基于单片机技术的语音控制小车设计”实现了对小车前进、后退、左转、右转、停车等语音控制功能. 2、语音控制小车设计要求 2.1 功能要求： 1.可以通过简单的 I/O 操作实现小车的前进、后退、左转、右转功能； 2.配合 SPCE061A 的语音特色，利用系统的语音播放和语音识别资源，实现语音控制的功能； 3.可以在行走过程中声控改变小车运动状态； 4.在超出语音控制范围时能够自动停车。 2.2 参数说明 车体：双电机两轮驱动 供电：电池（四节 AA：1.2V×4 或 1.5V×4） 工作电压：DC 4V~6V 工作电流：运动时约 200mA 3.SPCE061A特性简介 SPCE061A是一款性价比很高的十六位单片机，使用它可以非常方便灵活的实现语音的录放，该芯片拥有8路10位精度的 ADC，其中一路为音频转换通道，并且内置有自动增益电路。这为实现语音录入提供了方便的硬件条件。两路10位精度的DAC，只需要外接功放（SPY0030A）即可完成语音的播放。该单片机具有一套易学易用的指令系统和集成开发环境，在此环境中，它支持标准 C 语言编程，也支持 C 语言与汇编语言的互相调用。另外还提供了语音录放的库函数，只要了解库函数的使用，就可以很容易的完成语音的录放、识别等功能，这些都为软件开发提供了方便的条件。 SPCE061A特性： 16位μ’nSP微处理器； 工作电压：内核工作电压VDD为 3.0V~3.6V(CPU)，I/O口工作电压VDDH为VDD~5.5V(I/O)； CPU时钟：0.32MHz~49.152MHz； 内置2K 字 SRAM；
语音控制小车实验报告 专业： 学号： 姓名： 2014年01月12日
一、实验目的 语音控制小车以SPCE061A单片机为核心，采用语音识别技术，可通过语音命令对其行驶状态进行控制。本次实验的主要目的： 1．通过简单的I/O 操作实现小车的前进、后退、左转、右转功能； 2．配合SPCE061A 的语音特色，利用系统的语音播放和语音识别资源，实现语音控制的功能； 3．在行走过程中声控改变小车运动状态； 4．在超出语音控制范围时使小车停车。 二、实验内容 1、SPCE061A简介 SPCE061A是一款性价比很高的十六位单片机，使用它可以非常方便灵活的实现语音的录放，该芯片拥有8路10位精度的ADC，其中一路为音频转换通道，并且内置有自动增益电路。这为实现语音录入提供了方便的硬件条件。两路10位精度的DAC，只需要外接功放（SPY0030A）即可完成语音的播放。该单片机具有一套易学易用的指令系统和集成开发环境，在此环境中，它支持标准 C 语言编程，也支持 C 语言与汇编语言的互相调用。另外还提供了语音录放的库函数，只要了解库函数的使用，就可以很容易的完成语音的录放、识别等功能，这些都为软件开发提供了方便的条件。 SPCE061A特性： 16位μ’nSP微处理器； 工作电压：内核工作电压VDD为 3.0V~3.6V(CPU)，I/O口工作电压VDDH为VDD~5.5V(I/O)； CPU时钟：0.32MHz~49.152MHz； 内置2K 字 SRAM； 内置32K 闪存 ROM； 可编程音频处理； 晶体振荡器； 系统处于备用状态下(时钟处于停止状态)，耗电小于 2μA@3.6V； 2 个 16 位可编程定时器/计数器(可自动预置初始计数值)； 2 个 10 位 DAC(数-模转换)输出通道； 32 位通用可编程输入/输出端口；
一、摘要 2 二、课程设计任务 3 1．问题描述 3 2．设计要求 3 三、课程设计内容 4 1、系统的模型表示 4 2、利用Matlab进行仿真设计 4 3、利用Simulink进行仿真设计 9 总结与体会 10 参考文献 10
本课题以汽车运动控制系统的设计为应用背景，利用MATLAB语言对其进行设计与仿真.首先对汽车的运动原理进行分析，建立控制系统模型，确定期望的静态指标稳态误差和动态指标搬调量和上升时间，最终应用MATLAB环境下的.m文件来实现汽车运动控制系统的设计。其中.m文件用step函数语句来绘制阶跃响应曲线，根据曲线中指标的变化进行P、PI、PID校正；同时对其控制系统建立Simulink进行仿真且进行PID参数整定。仿真结果表明，参数PID控制能使系统达到满意的控制效果，对进一步应用研究具有参考价值，是汽车运动控制系统设计的优秀手段之一。 关键词：运动控制系统 PID仿真稳态误差最大超调量
一、课程设计任务 1. 问题描述 如下图所示的汽车运动控制系统，设该系统中汽车车轮的转动惯量可以忽略不计，并且假定汽车受到的摩擦阻力大小与汽车的运动速度成正比，摩擦阻力的方向与汽车运动的方向相反，这样，该汽车运动控制系统可简化为一个简单的质量阻尼系统。 根据牛顿运动定律，质量阻尼系统的动态数学模型可表示为： ???==+v y u bv v m 系统的参数设定为：汽车质量m =1000kg ， 比例系数b =50 N ·s/m ， 汽车的驱动力u =500 N 。 根据控制系统的设计要求，当汽车的驱动力为500N 时，汽车将在5秒内达到10m/s 的最大速度。由于该系统为简单的运动控制系统，因此将系统设计成10％的最大超调量和2％的稳态误差。这样，该汽车运动控制系统的性能指标可以设定为： 上升时间：t r <5s ； 最大超调量：σ％<10％； 稳态误差：e ssp <2％。 2.设计要求 1．写出控制系统的数学模型。 2．求系统的开环阶跃响应。 3．PID 控制器的设计 （1）比例（P ）控制器的设计 （2）比例积分（PI ）控制器的设计 （3）比例积分微分（PID ）控制器的设计 利用Simulink 进行仿真设计。 二、课程设计内容 1.系统的模型表示
基于单片机技术的语音控制小车设计--( 附: 湘潭市技师学院 毕业论文（设计） 题目关于单片机控制语音小车的系统设计 专业机电一体化 班级：姓名 指导教师 2012 年 2 月27 日 关于单片机控制语音小车的系统设计 目录 1、引言 2、语音控制小车设计要求 2.1 功能要求 2.2 参数说明 3. SPCE061A特性简介 4、系统总体方案介绍 5、系统硬件设计 5.1 车体介绍
5.2 小车的行走原理 5.3 控制板原理图 6、系统软件设计 6.1 系统的主程序设计 6.2主控制源程序: 6.3 语音识别的原理简介 7、总结 8、结束语 基于单片机技术的语音控制小车设计 1、引言 语音处理技术是一门新兴的技术，它不仅包括语音的录制和播放，还涉及语音的压缩编码和解码，语音的识别等各种处理技术。以往做这方面的设计，一般有两个途径：一种方案是单片机扩展设计，另一种就是借助于专门的语音处理芯片。普通的单片机往往不能实现这么复杂的过程和算法，即使勉强实现也要加很多的外围器件。专门的语音处理芯片也比较多，如ISD 系列、PM50 系列等，但是专门的语音处理芯片功能比较单一，想在语音之外的其他方面应用基本是不可能的。 SPCE061A 是一款 16 位μ'nSP结构的微控制器。该芯片带有硬件乘法器，能够实现乘法运算、内积运算等复杂的运算。它不仅运算能力强，而且处理速度快，单周期最高可以达到 49MHz。 SPCE061A 内嵌 32K 字的 FLASH 程序存储器以及 2K 的SRAM。同时该 SOC 芯片具有 ADC 和 DAC 功能，其 MIC_ADC 通道带有AGC自动增益环节，能够很
语音控制的智能小车设计方案 根据美国玩具协会的调查统计，近年来全世界玩具销量增幅与全世界平均GDP增幅大致相当而全世界玩具市场的内在结构比重却发生了重大变化：传统玩具的市场比重正在逐步缩水，高科技含量的电子玩具则蒸蒸日上 美国玩具市场的高科技电子玩具的年销售额2004年较2003年增长52％，而传统玩具的年销售额仅增长3％英国玩具零售商协会选出的2001年圣诞最受欢迎的十大玩具中，有七款玩具配有电子元件从这些数字可以看出，高科技含量的电子互动式玩具已经成为玩具行业发展的主流本文设计一个具有语音识别功能的智能遥控小车该小车对传统的手动遥控小车的机械部分做了改进使之可以实现任意角度转向和以任意速度前进而不象一般的小车那样只能以固定角度转向和以固定速度前进因此更加接近真实的车辆 本文还在小车的控制系统中采用语音识别系统，使控制者可以用语音对小车进行控制，产生相应的动作，而且小车和控制者还具有一定的交互功能 1 智能小车总体结构框图 智能小车主要由转向机构、驱动机构、转向控制模块、驱动控制模块、遥控模块和语音控制模块六大部分组成，如图1所示
2 机械本体结构及工作原理 小车为轮式结构，如图2所示机械部分分为转向机构(图中椭圆内的部分)和驱动机构(图中椭圆外部分)转向机构主要由转向电机、转向架和两个前轮组成驱动机构采用玩具小车常用的双电机驱动方案，包括两个减速电机和两个后轮转向机构工作原理为：转向时由控制者向小车发出转向信号，转向电机根据转向信号正向或反向旋转一定角度，电机通过齿轮、齿条系统带动转向架摆动一定角度，最终带动与转向架固定在一起的前轮偏摆一定角度小车在转向时由于内、外侧的车轮的转弯半径不同，所以内外侧车轮的转速也不相同前轮为从动轮，会根据转弯角度的大小自动调节内、外侧车轮的转速；而后轮为主动轮，其转速分别由两个电机独立驱动，不会根据转弯半径自动调节转速因此小车转弯时，控制系统在控制转向电机的同时还需要根据转向角度的大小向两个驱动电机发出控制信号，
实验七 对汽车控制系统的设计与仿真 一、实验目的： 通过实验对一个汽车运动控制系统进行实际设计与仿真，掌握控制系统性能的分析和仿真处理过程，熟悉用Matlab 和Simulink 进行系统仿真的基本方法。 二、实验学时：4 个人计算机，Matlab 软件。 三、实验原理： 本实验是对一个汽车运动控制系统进行实际设计与仿真，其方法是先对汽车运动控制系统进行建摸，然后对其进行PID 控制器的设计，建立了汽车运动控制系统的模型后，可采用Matlab 和Simulink 对控制系统进行仿真设计。 注意：设计系统的控制器之前要观察该系统的开环阶跃响应，采用阶跃响应函数step( )来实现，如果系统不能满足所要求达到的设计性能指标，需要加上合适的控制器。然后再按照仿真结果进行PID 控制器参数的调整，使控制器能够满足系统设计所要求达到的性能指标。 1. 问题的描述 如下图所示的汽车运动控制系统，设该系统中汽车车轮的转动惯量可以忽略不计，并且假定汽车受到的摩擦阻力大小与汽车的运动速度成正比，摩擦阻力的方向与汽车运动的方向相反，这样，该汽车运动控制系统可简化为一个简单的质量阻尼系统。 根据牛顿运动定律，质量阻尼系统的动态数学模型可表示为： ? ??==+v y u bv v m & 系统的参数设定为：汽车质量m =1000kg ， 比例系数b =50 N ·s/m ， 汽车的驱动力u =500 N 。 根据控制系统的设计要求，当汽车的驱动力为500N 时，汽车将在5秒内达到10m/s 的最大速度。由于该系统为简单的运动控制系统，因此将系统设计成10％的最大超调量和2％的稳态误差。这样，该汽车运动控制系统的性能指标可以设定为： 上升时间：t r <5s ； 最大超调量：σ％<10％； 稳态误差：e ssp <2％。 2、系统的模型表示
基于语音控制的智能小车 商业计划书 This model paper was revised by the Standardization Office on December 10, 2020
2012年第六届美新杯中国大学生物联网创新创业大赛 商业计划书 作品题目：基于语音控制的智能小车 作品成员：莫邵文赖伟玮代贺苏静怡 学校：东北大学秦皇岛分校 目录 2 3 3 3.品牌战略 (9) 4.企业文化 (10) 5.管理战略 (10) 6.科技创新 (10) 1.产品营销 (13) 2.产品推广 (14) 3.制造计划 (14)
1.股本结构 (15) 2.主要财务假定 (16) 3.未来五年主要财务报表 (17) 4.财务指标分析 (26) 5.投资收益与风险分析 (27) 28 一、作品摘要 随着我国科学技术的进步，智能化和自动化技术越来越普及，各种高科技也广泛应用于智能小车和机器人玩具制造领域，使智能机器人越来越多样化。智能小车是一个多种高薪技术的集成体，它融合了机械、电子、传感器、计算机硬件、软件、人工智能等许多学科的知识，可以涉及到当今许多前沿领域的技术。 本小车设计主要由单片机控制系统模块、稳压电源模块、舵机驱动模块、红外传感器模块和射频模块组成，系统以STC89c52单片机为核心，对外设进行控制，利用线性稳压芯片对电压进行稳定控制，使用两节18650锂电池为单片机及其他外设进行稳定供电，利用红外对管模块实现自动避障功能，利用nrf24l01射频模块和ld3320语音模块的结合，对小车进行变速、角度转变、启动和终止的实现。 下为小车成品图 图1-1小车成品图 二、作品介绍 在机械结构上，对普通的玩具小车做了改进，使小车的转向更加灵活，并且在设计范围内可以实现多角度和多档速度移动；而在控制系统部
1绪论 1.1选题背景与意义 汽车已经成为人们日常生活不可缺少的代步交通工具，在汽车发达国家，旅客运输的60％以上，货物运输的50％以上由汽车来完成，汽车工业水平和家庭平均拥有汽车数量已经成为衡量一个国家工业发达程度的标志。进行汽车运动性能研究时．一般从操纵性、稳定性和乘坐舒适性等待性着手。但近年来．随着交通系统的日趋复杂，考虑了道路环境在内的汽车运动性能开始受到关注。因此，汽车运动控制系统的研究也显得尤为重要，在文中，首先对汽车的运动原理进行分析，建立控制系统简化模型，确定期望的静态指针(稳态误差)和动态指针(超调量和上升时间)。然后对汽车运动控制系统进行设计分析。从而确定系统的最佳静态和动态指针。 2 论文基本原理分析 2.1.1汽车运动横向控制 （1）绝对位置的获得方法 汽车横向方向的控制使用GPS(全球定位系统)的绝对位置信息。GPS信息的精度与采样周期、时间滞后等有关。为提高GPS的数据精度和平滑数据．采用卡尔曼滤波对采样数据进行修正。GPS的采样周期为200ms相对应控制的周期采用50ms。另外考虑通信等的滞后、也需要进行补偿，采用航位推测法(dead reckoning)解决此问题。通过卡尔曼滤波和航位推测法推算出的值作为汽车的绝对位置使用来控制车速、横摆角速度等车辆的状态量。GPS 的数据通过卡尔曼滤波减少偏差、通过航位推测法进行误差和迟滞补偿．提高了位置数据推算的精度。 （2）前轮转角变化量的算出方法 这里对前轮目标转角变化量(?δ)的算出方法作简要说明，横方向控制采用预见控制，可以从现在汽车的状态预测经过时间t p秒后的汽车位置，由t p秒后的预测位置和目标路径
NO：毕业设计题目: 语音控制小车
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日

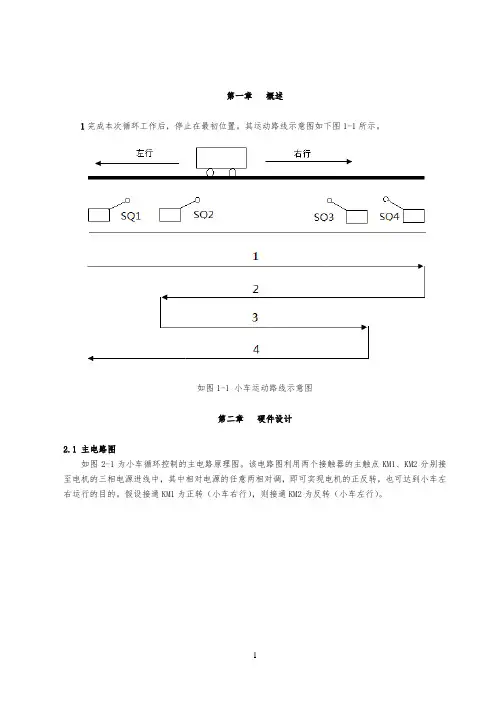

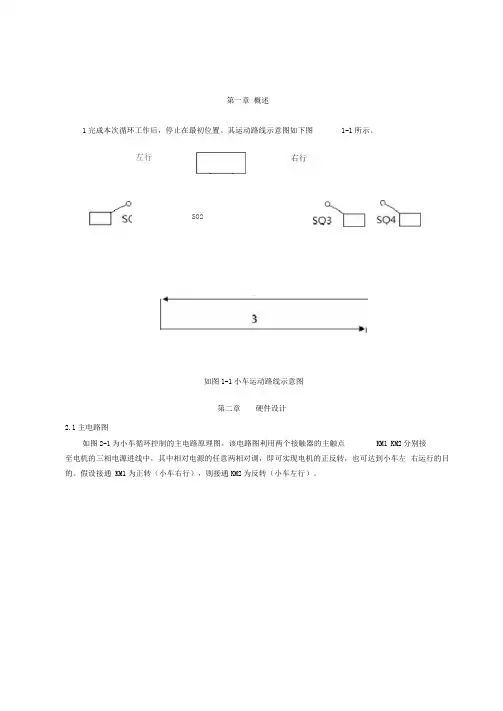

第一章概述 1完成本次循环工作后，停止在最初位置。其运动路线示意图如下图1-1所示。 如图1-1 小车运动路线示意图 第二章硬件设计 2.1 主电路图 如图2-1为小车循环控制的主电路原理图。该电路图利用两个接触器的主触点KM1、KM2分别接至电机的三相电源进线中，其中相对电源的任意两相对调，即可实现电机的正反转，也可达到小车左右运行的目的。假设接通KM1为正转（小车右行），则接通KM2为反转（小车左行）。
