压缩机制冷量、容积效率、能效比.

压缩机制冷量、容积效率、能效比.
压缩机制冷量、容积效率、能效比.

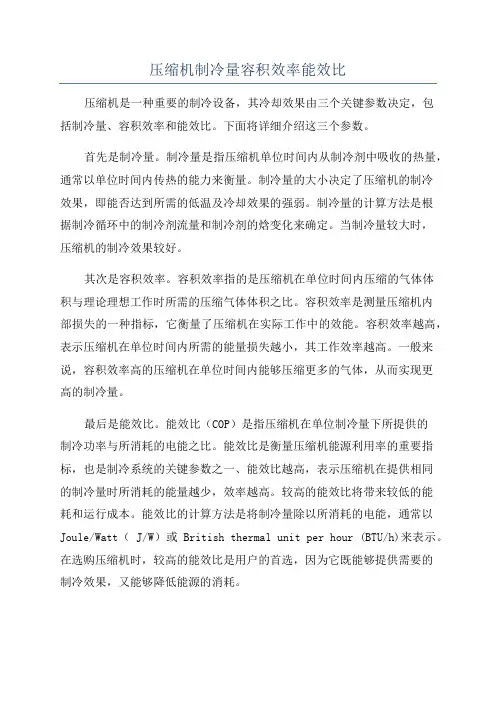

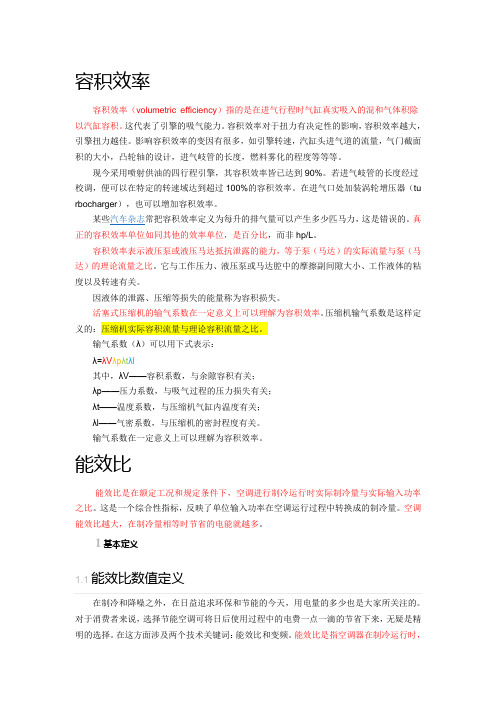

容积效率

容积效率(volumetric efficiency)指的是在进气行程时气缸真实吸入的混和气体积除以汽缸容积。这代表了引擎的吸气能力。容积效率对于扭力有决定性的影响,容积效率越大,引擎扭力越佳。影响容积效率的变因有很多,如引擎转速,汽缸头进气道的流量,气门截面积的大小,凸轮轴的设计,进气岐管的长度,燃料雾化的程度等等等。

现今采用喷射供油的四行程引擎,其容积效率皆已达到90%。若进气岐管的长度经过校调,便可以在特定的转速域达到超过100%的容积效率。在进气口处加装涡轮增压器(tu rbocharger),也可以增加容积效率。

某些汽车杂志常把容积效率定义为每升的排气量可以产生多少匹马力,这是错误的。真正的容积效率单位如同其他的效率单位,是百分比,而非hp/L。

容积效率表示液压泵或液压马达抵抗泄露的能力,等于泵(马达)的实际流量与泵(马达)的理论流量之比。它与工作压力、液压泵或马达腔中的摩擦副间隙大小、工作液体的粘度以及转速有关。

因液体的泄露、压缩等损失的能量称为容积损失。

活塞式压缩机的输气系数在一定意义上可以理解为容积效率。压缩机输气系数是这样定义的:压缩机实际容积流量与理论容积流量之比。

输气系数(λ)可以用下式表示:

λ=λVλpλtλl

其中,λV——容积系数,与余隙容积有关;

λp——压力系数,与吸气过程的压力损失有关;

λt——温度系数,与压缩机气缸内温度有关;

λl——气密系数,与压缩机的密封程度有关。

输气系数在一定意义上可以理解为容积效率。

能效比

能效比是在额定工况和规定条件下,空调进行制冷运行时实际制冷量与实际输入功率之比。这是一个综合性指标,反映了单位输入功率在空调运行过程中转换成的制冷量。空调能效比越大,在制冷量相等时节省的电能就越多。

1基本定义

1.1能效比数值定义

在制冷和降噪之外,在日益追求环保和节能的今天,用电量的多少也是大家所关注的。对于消费者来说,选择节能空调可将日后使用过程中的电费一点一滴的节省下来,无疑是精明的选择。在这方面涉及两个技术关键词:能效比和变频。能效比是指空调器在制冷运行时,

制冷量与有效输入功率之比。能效比数值的大小,反映出空调器产品每消耗1000W电功率时制冷量的大小。

1.2数值涵义

该数值的大小反映出不同空调器产品的节能情况。能效比数值越大,表明该产品使用时所需要消耗的电功率就越小,则在单位时间内,该空调器产品的耗电量也就相对越少。空调上的能效标识使您得以很容易地从众多空调中“认出”节能“明星”,只要看清标识右侧箭头上标注的产品等级便可做出判断:1级产品最节能,5级最耗能。还要提醒一点,只有标识标注1、2级的才算节能空调,其他等级的空调仍属耗能产品。[1]

2主要分类

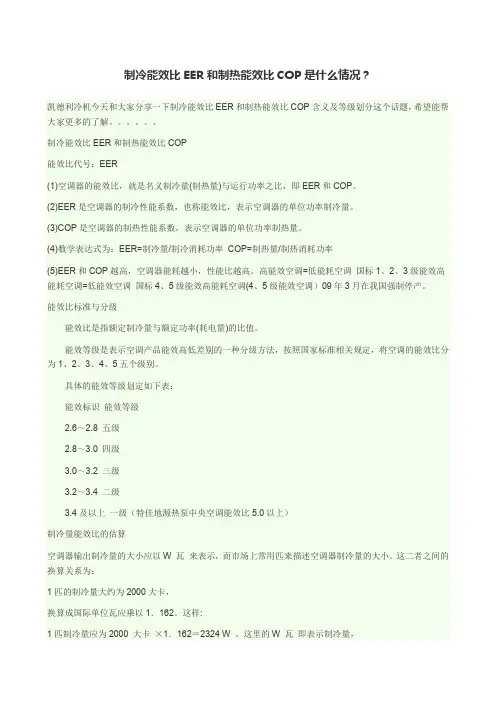

2.1制冷能效比(EER)和制热能效比(COP)

空调的能效比分为两种,分别是制冷能效比EER和制热能效比COP。一般情况下,就中国绝大多数地域的空调使用习惯而言,空调制热只是冬季取暖的一种辅助手段,其主要功能仍然是夏季制冷,所以人们一般所称的空调能效比通常指的是制冷能效比EER。

能效比代号:EER

⑴空调器的能效比,就是名义制冷量(制热量)与运行功率之比,即EER和COP。

⑵EER是空调器的制冷性能系数,也称能效比,表示空调器的单位功率制冷量。

⑶COP是空调器的制热性能系数,表示空调器的单位功率制热量。

⑷数学表达式为:EER=制冷量/制冷消耗功率COP=制热量/制热消耗功率

⑸EER和COP越高,空调器能耗越小,性能比越高。

高能效空调=低能耗空调国标1、2、3级能效

高能耗空调=低能效空调国标4、5级能效

高能耗空调(4、5级能效空调)09年3月在中国强制停产。

3标准分级

部分,有从1至5个等级标记,从绿色到红色,并在左边有信息提示从“能耗低”到“能耗高”,右上角则明示出本规格型号产品的能效等级。标志的下部提供有“能效比”、“输入功率”以及“制冷量”的具体数据。[2]

3.2具体的能效等级划定

能效标识能效等级

⒉6~2.8 五级

⒉8~3.0 四级

⒊0~3.2 三级

⒊2~3.4 二级

⒊4及以上一级

1级最节能,5级能效最低,低于5级的产品不允许上市销售。空调企业需要在产品上加贴能效标识标志,告知消费者其能效水平等级。消费者可以直接通过能效等级标贴清楚地知道哪种空调是省电节能的。据了解,以一台1.5匹空调为参考,一级品每小时耗电量不得超过1度,五级产品每小时耗电量不得超过1.35度。

能效等级是表示空调产品能效高低差别的一种分级方法,按照国家标准相关规定,把空调的能效比分为1、2、3、4、5五个级别。能效标志为2.6至2.8,能耗等级为5级能耗;能效标志为2.8至3.0,能耗等级为4级能耗;能效标志为3.0至3.2,能耗等级为3级能耗;能效标志为3.2至3.4,能耗等级为2级能耗;能效标志在3.4及以上,能耗等级为1级能耗。按规定,如果产品低于最低市场准入的5级能效,是不允许在市面上销售的。

3.3家庭使用2级能效比效果最佳

家庭使用2级能效比效果最佳,1级能效比的空调确实要比2级能效比的空调单位耗电量要低。但是,是否达到最佳省电效果,还需根据个人家庭使用习惯来换算。一般来说,小1匹和1匹空调连续工作10小时才能节省1.5度电,每天并不需要使用这么长时间的家庭就不需要刻意选择能效比最高的产品。有专家指出,2级能效比其实是一个“临界点”,根据测算,一般家庭使用2级能效比的空调节能效果通常达到最佳。

.

5制冷量能效比估算

市场上有关空调器制冷量的标称很不统一、规范。严格讲,空调器输出制冷量的大小应以W 瓦来表示,而市场上常用匹来描述空调器制冷量的大小。这二者之间的换算关系为:1匹的制冷量大约为2000大卡,换算成国际单位瓦应乘以1.162。这样,1匹制冷量应为2000 大卡×1.162=2324 W。这里的W 瓦即表示制冷量,而1.5匹的制冷量应为20 00 大卡×1.5×1.162=3486 W。

人们在选购空调器时都十分关心如何确定空调制冷量的大小。确切地讲,空调制冷量的大小是由房间的面积、高度、朝向、房间密封程度、居住人口以及房间内其它家用电器如电灯、电视机、电冰箱等的功率、数量等综合因素构成的。为了方便读者计算起见,这里只把基本的空调制冷量的估算方法做一介绍。

通常情况下,家庭普通房间每平方米所需的制冷量为115—145W ,客厅、饭厅每平方米所需的制冷量为145—175W。

比如,某家庭客厅使用面积为15平方米,若按每平方米所需制冷量160W考虑,则所需空调制冷量为:

160W×15=2400W

这样,就可根据所需2400W的制冷量对应选购具有2500W制冷量的KC-25型窗式空调器,或选购KF-25GW型分体挂壁式空调器。

节能型空调器,即制冷量相对较大,而耗电量较小的空调器,是人们所希望选购的较为理想的空调器。

在选购时,可以根据空调器铭牌上标出的功率指标计算出能效比,来分析一下是否是节能型空调器。所谓能效比也称性能系数即一台空调器的名义制冷量与其耗电功率的比值。通常,空调器的能效比接近3或大于3为佳,就属于节能型空调器。

比如,一台KF-20GW型分体挂壁式空调器的制冷量是2000W,额定耗电功率为64 0W,另一台KF-25GW型分体挂壁式空调器的制冷量为2500W,额定耗电功率为970W。则两台空调器的能效比值分别为:

第一台空调器的制冷能效比(COP):2000W/640W=3.125

第二台空调器的制冷能效比(COP):2500W/970W=2.58
