化工设计复习题
一．填空题
1.精馏塔系统合成的基本原则中包含，为了减少过程的输送量，尽早移出含量大的组分，以降低后处
理能源消耗。
2.在分析、评比流程的组织最佳方案时，可从物料计算和原料合计方面去进行考虑。
3.一个化工过程，可分解成六个子系统。其中分离顺序的合成，用于研究分离顺序，从而确定最佳
分离组合。
4.可行性研究的主要内容包括市场销售情况的研究。
5.在分析、评比流程的组织最佳方案时，可从工艺设备的设计和选型方面去进行考虑，并完成设
备一览表。
6.化工过程的六个子系统中,能量的和质量的管理和集成，用于研究化工过程中自身能量搭配
利用，从而达到最佳节能的效果。
7.
8.死态的温度定为298.15 K。
9.在分析、评比流程的组织最佳方案时，可从非工艺设计项目的方面去进行考虑，并为他们提
设计要求。
10.在分析、评比流程的组织最佳方案时，可从车间布置设计方面去进行考虑，并完成平面布置和
立面布置图。
11.一个化工过程，可分解成六个子系统。其中操作时间表的安排，用于研究化工过程多单元操作组
成，从而达到全系统的最佳操作。
12.在分析、评比流程的组织最佳方案时，可从化工管路的设计方面去进行考虑。
13.在分离过程中，应尽量避免过程中含有固体的物流出现，以降低输送过程中的能量。
14.热交换网络合成中，其基本步骤的第一步是：列表分析给定化工工程中所有的热流股和冷流股。
15.在分离过程中，应尽量避免使用质量分离剂，以避免增加分离物料量。
16.分离方法中，应尽量避免过程含有固体物流出现。
17.一个化工过程，可分解成六个子系统。其中反应途径的合成，用于研究反应途径，从而确定最佳
生产工艺路线。
18.化工过程的六个子系统中,分离技术的选择，用于研究各种分离技术能耗成本，从而确定最佳
分离方案。
19.精馏塔系统合成的基本原则中包含，最难分离的组分在最后分离，以便降低操作成本。
20.热交换网络合成中要求画出热能阶图，求出窄点温度及所需最少的外源热和冷量。
21.精馏塔系统合成的基本原则中包含，如果进料组分中含有一个低沸点温度，则应在反应器前后
把它移出，不应在分离系统内长时间停留。
22.热交换网络合成中，需要分析窄点上下的冷热流股搭配。
23.精馏塔系统合成的基本原则中包含，应尽早移出有毒和易燃易爆组分，以减少过程的危险性。
24.热交换网络合成中，其基本步骤的第四步是：画出热网络图，确定网络最大能量回收方案。
25.在分析、评比流程的组织最佳方案时，可从编制设计文件方面去进行考虑，并汇编成册。
26.可行性研究的主要内容中包括劳动力来源和费用、人员培训及项目实施计划的研究。
27.在分析、评比流程的组织最佳方案时，可从原料路线和技术路线的选择方面去进行考虑
28.可行性研究的主要内容包括经济效益的研究。
29.在分析、评比流程的组织最佳方案时，可从工艺流程设计方面去进行考虑。
30.可行性研究的主要内容中包括原料和技术路线的研究。
31.在分析、评比流程的组织最佳方案时，可从能量计算和总能耗合计方面去进行考虑。
32.在分离过程中，比较不同的分离过程，选用经济上合理的方案。
33.比较不同的分离过程，应选用经济上合适的方案。
34.精馏塔系统合成的基本原则中包含，尽早移出腐蚀性的物料。
35.化工过程的六个子系统中,专用地址的分配，用于研究各单元操作，从而确定操作方法。
36.热交换网络合成中需要确定出总目标费用最少的网络方案。
37.可行性研究的主要内容中包括工程条件的研究。
38.精馏塔系统合成的基本原则中包含，产物作为分馏产出来可以保证产品的纯度。
39.可行性研究的主要内容中包括资金和成本的研究。
40.在热交换网络中，话出热能阶图，求出窄点及所需最少的外源热流股和冷流股。
41.在分析、评比流程的组织最佳方案时，可从工艺流程设计方面去进行考虑。
42.在分析、评比流程的组织最佳方案时，可从能量计算和总能耗合计方面去进行考虑。
43.在分析、评比流程的组织最佳方案时，可从工艺设备的设计和选型方面去进行考虑，并完成设备
一览表。
44.精馏塔系统合成的基本原则中包含，尽早移出腐蚀性的物料。
45.在分析、评比流程的组织最佳方案时，可从车间布置设计方面去进行考虑，并完成平面布置和
立面布置图。
46.精馏塔系统合成的基本原则中包含，产物作为馏分产出来可以保证产品的纯度。
47.在分析、评比流程的组织最佳方案时，可从化工管路的设计方面去进行考虑。
二、简答题
1.项目建设书包含哪些内容？
答：1.项目建设目的和意义；2产品需求初步预测；3产品方案和拟建规模；4工艺技术方案；5资源、主要原材料、燃料和动力的供应；6建厂条件和厂址初步方案；7环境保
护；8工厂组织和劳动定员估算；9项目实施规划设想；10投资估算和资金筹措设想；
11经济效益和社会效益的初步估算。
2.整套设计中应注意哪些问题？
答：厂址的选定、总图布置、公用工程、安全与卫生、土建设计、自动控制、技术经济等。
3.死态的标准是什么？
答：1.死态的温度定为298.15K；2.死态的压力定为1atm；3.基础浓度与参照物质。
4.热交换网络有哪五种表达方法？
答：1.线、圈表示法；2.矩阵表示法；3.温度-焓图表示法；4.热焓图表示法；5.网络图表示法。
5.串联系统和并联系统的可靠度的表达式是什么？P184
答：串联结构并联结构
6.基本建设的程序是什么？P15
答：建设前期各项准备工作---项目建议书---初步可行性研究---详细可行性研究---初步决策-----工程评估---最终决策---计划任务---初步设计---施工图设计。
7.经济评价两态、三种类型的内容是什么？
答：两态为静态法（不考虑资金的时间价值）和动态法（考虑资金的时间价值）。三种类型为时间指标、资金指标与利润率指标。
8.投资估算有哪四种方法？各有什么特点？P270
答：1.单位生产能力估算法；2.装置能力指数法；3.资金周转率法；4.因子法。
9.过程开发的设计的内容有哪些？
10.项目建设总投资由哪些部分组成？
答.固定资产投资、建设期借款利息、流动资金。
11.化工工艺设计的内容有哪些？
答：1.原料路线和技术路线的选择；2.工艺流程设计；3.物料计算；4.能量计算；5.工艺设备的设计和选型；6.车间布置；7.化工管路设计；8.非工艺设计项目的考虑；9.编制设计文件。
12.物料衡算的主要步骤有哪些？
答：1.分析并确定求解问题的实质和求解的系统；2.画出该过程的流程示意图；3.圈出求解系统在流程图中的边界；4.对复杂的过程问题，需列表进行自由度分析，检查给定的数据条件与求解的变量数目是否相符，确定求解的步骤；5.选定计算基准；6.对于简单的衡算问题，可不做自由度分析，列表给出进、出流股，其后直接求解；7.列出衡算的数学模型，并进行求解计算。
13.引起安全事故的因素是什么？
答：1.设备损坏；2.对物料的考虑不周；3.操作失误；4.化工过程问题；5.缺乏防护规程；
6.物料移动产生的问题；
7.工厂位置问题；8设计的结构不合理问题；9.工厂方案。
四、计算题
1.将一个含有20%（摩尔百分率、下同）丙烷（C3），20%异丁烷(i-C4),20%异戊烷(i-C5)和40%正戊烷(n-C5)
的混合物引入到精馏塔分离,塔顶馏分为含50% C3，44%(i-C4)，5%(i-C5)和1%(n-C5)的混合物，塔底
引出流股仅含1% C3，试完成物料衡算，作出物料衡算表。
2.有100Kg乙炔和足够的空气混合燃烧，分析燃烧的尾气中，CO2的含量为7.5%（体积百分比），试求共
给燃烧的空气的过剩量是多少？
3.将含40%（质量百分率、下同）硫酸的废液与98%浓硫酸混生产90%的硫酸，产量为1000Kg/h，各溶
液的第二组分为水，试完成物料衡算计算。作出物料衡算表。
4.现以含硫32%的硫铁矿为原料生产硫酸。已知硫的烧出率为98%，炉气净化时损失为1.5%，二氧化硫
转化为三氧化硫的转化率为98%，三氧化硫吸收率为99%，试计算1吨硫铁矿可以生产98%硫酸多少吨？
5.在催化剂作用下，乙醇可被空气氧化制取乙酸。为了保证乙醇有足够的氧化率，在进料时空气过量60%，
乙醇的转化率为80%，欲完成物料衡算，试确定计算基准，写出化学反应方程式。完成物料衡算表。
6.在砖瓦厂的烟道中安装节热器，回收烟道气中的热量。烟道气温度为280℃，速率为2000Kg/h。管程
内通入T=15℃的水。希望换热后产生120℃的饱和蒸汽。假定衡算时最小温差为15℃。给定数据：15℃液态的水的焓H L=65KJ/Kg,120℃液态水的焓H L=500KJ/Kg，120℃气态水的焓H V=2700KJ/Kg，烟道气平均比热为C P=1.1 KJ/(Kg·K)。试求节热器发生蒸汽的速率以及烟道气出口的温度。
7.一个系统由三个串联操作组成，从过去的运转记录可知，反应器运转正常占试验次数分别是3/4、7/8、
和40%，求系统同时成功的机会。如果将上述各组元构成并联操作，这时系统的成功的概率是多大？
第一章 1、简述化工设计的概念、作用与分类。 答：（1）概念：化工设计是对拟建化工项目在技术和经济上进行全面详尽的安排，是化工基本建设的具体化，是把先进的技术和最新科研成果引入生产的渠道。 （2）作用：化工设计是生产技术中的第一道工序，是化工厂建设中的重要组成部分，设计工作的质量直接关系到工厂的经济效益和社会效益，化工设计是进行技术革新和技术改造的先导，是先进科学技术与生产实践相结合的中间环节，是科研成果实现工业化的桥梁。 分类：根据项目性质可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。根据化工过程开发程序化工设计可分为：概念设计、中式设计、基础设计和工程设计。 2、化工设计划分为哪三个阶段？并分别叙述其主要内容。 答：初步设计，扩大初步设计和施工设计三个阶段。 初步设计：是根据计划任务书，探求在技术上可能，经济上合理的最符合要求的设计方案，还应编写初步设计说明书。 扩大初步设计：根据已批准的初步设计，解决初步设计中的主要技术问题，使之进一步具体化、明确化，还应编写扩大初步设计说明书及工程概算书（允许误差较大）。 施工设计：根据已批准的扩大初步设计进行的，是施工的依据，为施工服务，应有详细的施工图纸和必要的文字说明书以及工程预算书（误差较小）。 3、写出化工设计程序，并对其主要内容作简单阐述。 答：化工设计程序 前期准备工作→项目建议书→可行性研究→决策（评估）→计划任务书→初步设计→扩大初步设计→施工设计 4、工艺设计主要包括哪几个方面的内容？ 设计准备、方案设计、化工计算、车间布置、化工管路设计、提供设计条件、编制概算书的设计文件 第二章 1、化工厂址选择应考虑的主要因素是什么？ （1）节约用地，考虑发展（注：地不能征多，但也应留有发展佘地）； （2）利用城镇设施，节约投资（电、蒸汽、燃料等靠近电厂或水水电站，靠近燃料供应点，水靠近江、河、湖等）； （3）满足环境卫生及交通运输要求（能妥善处理“三废”，优先使用水路、铁路运输，适当增加公路运输）； （4）不旱不涝，地质可靠； （5）少挖少填，有利于协作等，还要与城市规划协调。 2、在化工厂总平面布置设计时，对于生产车间、辅助生产车间、行政办公楼、住宅及道路等有何具体要求。 生产车间的位置应按工艺过程的顺序进行布置，生产线路尽可能做到直线而无返回流动，但并不要求所有车间在一条直线上，应考虑辅助车间的配置距离及管理上的方便。一般功能、工艺相似的车间、工段尽可能布置在一起（便于集中管理），车间之间的管道尽可能沿道路的铺设。生产有害气体或粉尘车间要放置在下风或平行风侧。 关于辅助车间的布置 （1）锅炉房尽可能布置在用蒸汽较多的地方，其附近不得有易燃、易爆的车间或仓库，应放置在下风位置；
实验一流体流动阻力测定 1、倒∪型压差计的平衡旋塞和排气旋塞起什么作用怎样使用 平衡旋塞是打开后，可以进水检查是否有气泡存在，而且能控制液体在U型管中的流量而排气旋塞，主要用于液柱调零的时候使用的，使管内形成气-水柱 操作方法如下： 在流量为零条件下，打开光滑管测压进水阀和回水阀，旋开倒置U型管底部中间的两个进水阀，检查导压管内是否有气泡存在。若倒置U型管内液柱高度差不为零，则表明导压管内存在气泡，需要进行赶气泡操作。 开大流量，使倒置U型管内液体充分流动，以赶出管路内的气泡；若认为气泡已赶净，将流量阀关闭；慢慢旋开倒置U型管上部的放空阀，打开底部左右两端的放水阀，使液柱降至零点上下时马上关闭，管内形成气-水柱，此时管内液柱高度差应为零。然后关闭上部两个放空阀。 2、如何检验测试系统内的空气已经排除干净 在流量为零条件下，打开光滑管测压进水阀和回水阀，旋开倒置U型管底部中间的两个进水阀。若倒置U型管内液柱高度差不为零，则表明导压管内存在气泡，需要进行赶气泡操作。知道，U型管高度差为零时，表示气泡已经排干净。 3、U型压差计的零位应如何调节 操作方法如下： 在流量为零条件下，打开光滑管测压进水阀和回水阀，旋开倒置U型管底部中间的两
个进水阀，检查导压管内是否有气泡存在。若倒置U型管内液柱高度差不为零，则表明导压管内存在气泡，需要进行赶气泡操作。 开大流量，使倒置U型管内液体充分流动，以赶出管路内的气泡；若认为气泡已赶净，将流量阀关闭；慢慢旋开倒置U型管上部的放空阀，打开底部左右两端的放水阀，使液柱降至零点上下时马上关闭，管内形成气-水柱，此时管内液柱高度差应为零。然后关闭上部两个放空阀。 4、测压孔的大小和位置、测压导管的粗细和长短对实验有无影响为什么 有，有影响。跟据公式 hf=Wf/g=λlu平方/2d也就是范宁公式，是沿程损失的计算公式。因此，根据公式，测压孔的长度，还有直径，都是影响测压的因素。再根据伯努利方程 测压孔的位置，大小都会对实验有影响。 5、在测量前为什么要将设备中的空气排净怎样能迅速地排净 因为如果设备含有气泡的话，就会影响U型管的读数，读数不准确，便会影响实验结果的准确性。要迅速排净气体，首先要开大流量，使倒置U型管内液体充分流动，以赶出管路内的气泡；若认为气泡已赶净，将流量阀关闭。 6、在不同设备（包括相对粗糙度相同而管径不同）、不同温度下测定的λ-Re数据能否关联在同一条曲线上 答，不能，因为，跟住四个特征数，分别是长径比l/d,雷诺数Re，相对粗糙度 E/d，还有欧拉数Eu=wf/u的平方。即使相对粗糙度相同的管，管径和温度不同都会影响雷诺数及摩
《化工设计与制图》复习题 一、填空题 第一章化工厂设计的内容与程序 1、概念设计是以过程研究中间结果或最终结果为基础，从工程角度出发按照未来生产规模所 进行的一种假想设计。 2、化工计算包括工艺设计中的物料衡算、能量衡算和设备选型和计算三方面 内容。 3、设计代表工作的任务是参加基本建设的现场施工和安装。 4、根据化工过程开发程序进行分类，化工设计分为四种设计类型，即概念设计、中试设计、 基础设计和工程设计。 5、在化工新技术开发过程中，可能存在三种类型的设计，即概念设计、中试设计和基础设计。 6、中试设计内容和程序基本上和工程设计相同，但由于规模小，若施工安装力量较强， 可以不出管道、仪表、管架等安装图纸。 7、按国内传统设计体制，工程设计可分为三种类型，即初步设计、扩大初步设计和施工图 设计。 第二章工艺流程设计 8、在工艺流程草图中，流程线的起始和终了处注明物料的名称、来源及去向。 9、工艺流程草图又称为方案流程图或流程示意图，一般在生产方法（或工艺路线）确定 后绘制，主要为工艺计算服务，也是工艺流程图设计的依据。 10、工艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即管道号、管径和 管道等级。 11、工厂的三废治理工程的“三同时”是指三废治理工程必须与主体工程同时设计、同 时施工、同时投入使用。 12、在选择生产方法和工艺流程时，应遵循的三原则是先进性、可靠性和合理性。 13、当生产工艺路线(生产方法)选定后，就可以进行流程设计。 14、工艺管道及仪表流程图一般采用A1 图幅横幅绘制，数量不限；流程简单时，可采用 A2图幅；图纸不宜加长和加宽。 15、化工工艺图纸的图线宽度有粗、中、细三种类型，其宽度比例为4:2:1 。 16、绘制工艺流程图时，流程线一般画成水平线和垂直线，转弯一律画成直角。 第三章物料衡算与能量衡算 17、对于物料衡算而言，按计算范围分为单个设备的物料衡算与全流程的物料衡算。 18、在进行化工设计计算时，生产时间现在一般按330 天或8000 小时进行设计计算。 19、在进行化工设计，对于工艺技术尚未成熟、自动控制水平较低或腐蚀较严重的工艺，生 产时间一般按300 天或7200 小时进行设计计算。 20、当各个工序或单元操作之间有热量交换时，必须做整个系统的热量衡算。 21、热量衡算有两种类型，一是对单元设备进行热量衡算，另外是对整个系统进行 热量衡算。 第四章设备的工艺设计及化工设备图 22、化工设备从设计角度分为两类：一类称标准设备或定型设备，一类称非标准(非定型) 设备。
1.某精馏塔的设计任务为：原料为F, X f ，要求塔顶为X D，塔底为X w 。 设计时若选定的回流比R不变，加料热状态由原来的饱和蒸汽加料改为饱和液体加料，则所需理论板数N T减小，提馏段上升蒸汽量V 增加，提馏段下降液体量L' 增加，精馏段上升蒸汽量V 不变，精馏段下降 液体量L不变。（增加，不变，减少） 2.某二元理想溶液的连续精馏塔,馏出液组成为X A=0.96（摩尔分率）.精馏段操 作线方程为y=0.75x+0.24?该物系平均相对挥发度a =2.2,此时从塔顶数起的第二块理论板上升蒸气组成为y 2= ______________ . 3.某精馏塔操作时，F，X f ，q，V保持不变，增加回流比R,贝吐匕时X D增 加_，X w减小，D减小，L/V 增加。（增加，不变，减少） 6.静止、连续、—同种_的流体中，处在—同一水平面_上各点的压力均相等。 7.水在内径为? 105m M 2.5mm的直管内流动，已知水的黏度为1.005mPa?s， 密度为1000kg ? m流速为1m/s,贝U忌= _________________ ，流动类型为_______ 湍流________ 。 8.流体在圆形管道中作层流流动，如果只将流速增加一倍，则阻力损失为原来 的_4_倍；如果只将管径增加一倍，流速不变，则阻力损失为原来的 __1/4_倍。 9.两个系统的流体力学相似时，雷诺数必相等。所以雷诺数又称作相似准数。 10.求取对流传热系数常常用_____ 量纲_________ 析法，将众多影响因素组合 成若干_____ 无因次数群_____ 数群，再通过实验确定各—无因次数群 ________ 间的关系，即得到各种条件下的 _______ ■关联____ 。 11.化工生产中加热和冷却的换热方法有______ 传导____ 、—对流_________ 和 ____ 辐射—。 12.在列管式换热器中，用饱和蒸气加热空气，此时传热管的壁温接近—饱和蒸 汽一侧_____ 体的温度，总传热系数K接近—空气侧—流体的对流给热系 数.

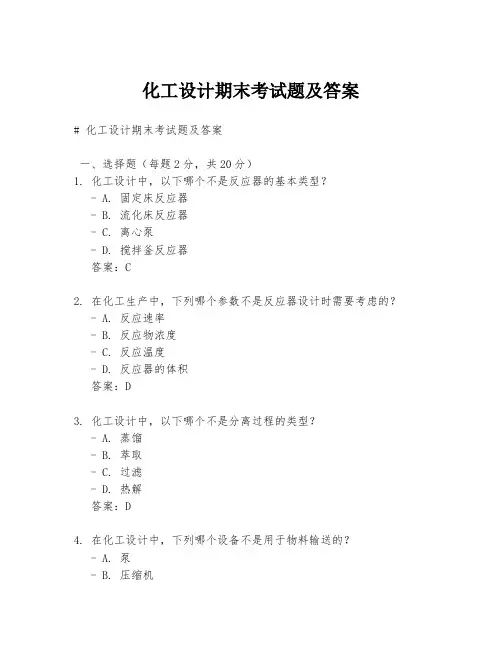

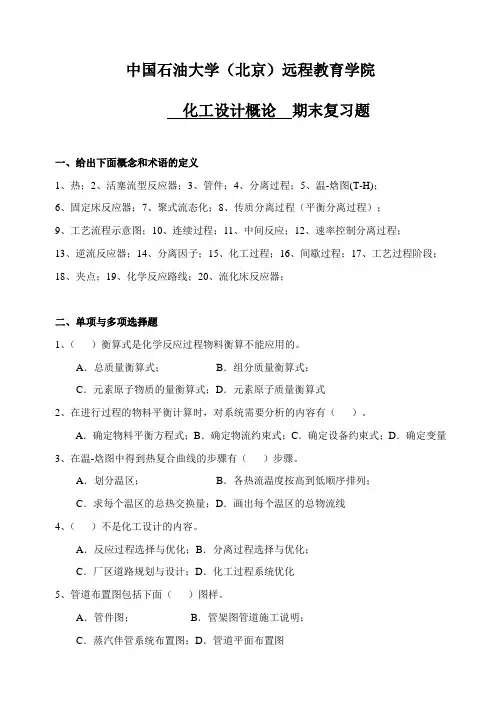

中国石油大学（北京）远程教育学院 化工设计概论期末复习题 一、给出下面概念和术语的定义 1、热； 2、活塞流型反应器； 3、管件； 4、分离过程； 5、温-焓图(T-H)； 6、固定床反应器； 7、聚式流态化； 8、传质分离过程（平衡分离过程）； 9、工艺流程示意图；10、连续过程；11、中间反应；12、速率控制分离过程； 13、逆流反应器；14、分离因子；15、化工过程；16、间歇过程；17、工艺过程阶段； 18、夹点；19、化学反应路线；20、流化床反应器； 二、单项与多项选择题 1、（）衡算式是化学反应过程物料衡算不能应用的。 A．总质量衡算式；B．组分质量衡算式； C．元素原子物质的量衡算式；D．元素原子质量衡算式 2、在进行过程的物料平衡计算时，对系统需要分析的内容有（）。 A．确定物料平衡方程式；B．确定物流约束式；C．确定设备约束式；D．确定变量3、在温-焓图中得到热复合曲线的步骤有（）步骤。 A．划分温区；B．各热流温度按高到低顺序排列； C．求每个温区的总热交换量；D．画出每个温区的总物流线 4、（）不是化工设计的内容。 A．反应过程选择与优化；B．分离过程选择与优化； C．厂区道路规划与设计；D．化工过程系统优化 5、管道布置图包括下面（）图样。 A．管件图；B．管架图管道施工说明； C．蒸汽伴管系统布置图；D．管道平面布置图
6、（）分离过程不是速率控制分离过程。 A．膜分离过程；B．反渗透分离过程；C．冷冻干燥分离过程；D．超滤分离过程7、间歇过程有（）特点。 A．生产灵活性高；B．易实现自动化； C．适合有固相的物流；D．适合生产季节性产品 8、分离过程的选择应分析分离过程的（）方面。 A．可行性；B．经济性；C．可靠性；D．生产规模 9、对能量过程的分析方法有（）。 A．能量衡算法；B．热流分析法；C．熵分析法；D．功衡算法 10、夹点之上区域不可设置（）。 A．热阱；B．保温器；C．热源；D．物流混合器 11、对新过程的化工设计需要进行（） A．概念设计；B．装置设计；C．中试设计；D．反应设计 12、换热网络设计的目的是得到（）。 A．最小的公用工程量；B．最少的换热器台数； C．换热效益最大化；D．合理的公用工程量 13、（）分离过程是扩散分离过程。 A．渗析分离过程；B．结晶分离过程；C．超滤分离过程；D．精馏分离过程14、能量过程的特点体现在（）方面。 A．能量的形式；B．能量转换；C．能量流率；D．能量传递的设施 15、（）不是非工艺设计的内容。 A．总图运输设计；B．公用工程设计；C．管路设计；D．土建设计 16、设备布置图的标注包括下面（）内容。 A．平面定位尺寸；B．设备尺寸；C．高度方位尺寸；D．安装方位标 17、化工过程的特征是过程中有（）。 A．中间反应；B．反应物预处理；C．最终反应；D．化学反应过程
《化工设计》习题及解答 第一章? 化工设计概论 1．化工设计的种类有哪些？ 根据项目性质化工设计可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。 根据化工过程开发程序化工设计可分为：概念设计、中试设计、基础设计和工程设计；其中工程设计又包括：初步设计、扩大初步设计和施工图设计。 2．请画出化工厂设计的工作程序示意图。 3．可行性研究报告包含哪些内容？ （1）总论。包括项目名称、可行性研究的主办单位和负责人，可行性研究编制的依据和原则，可行性研究的依据，项目提出的背景、投资必要性和经济意义，研究的范围和主要过程；研究的简要综合结论，存在的主要问题和建议。 （2）市场预测。包括国内外市场情况预测和产品的价格分析。 （3）产品方案及生产规模。对于老厂改、扩建和技术改造项目要结合企业现有内部和外部条件，对产品方案和生产规模要作方案比较，进行优选。 （4）工艺技术方案。包括工艺技术方案的选择、工艺流程和消耗定额、自控技术方案、主要设备的选择和标准化等内容。 （5）原料、原料、辅助材料及燃料的供应。 （6）建厂条件和厂址方案。 （7）公用工程和辅助设施方案。 （8）节能。包括能耗指标及分析、节能措施综述、单项节能工程等内容。 （9）环境保护与劳动安全。 （10）工厂组织和劳动定员。 （11）项目实施规划。包括建设周期的规划实施进度规划等内容。 （12）投资估算和资金筹措。 （13）财务、经济评价及社会效益评价。 （14）结论。包括综合评价和研究报告的结论等内容。 4．设计任务书的内容主要包括哪些内容？ （1）项目设计的目的和依据； （2）生产规模、产品方案、生产方法或工艺原则； （3）矿产资源、水文地质、原材料、燃料、动力、供水、运输等协作条件； （4）资源综合利用、环境保护、三废治理的要求； （5）厂址与占地面积和城市规划的关系； （6）防空、防震等的要求； （7）建设工期与进度计划； （8）投资控制数； （9）劳动定员及组织管理制度； （10）经济效益、资金来源、投资回收年限。 第二章? 工艺流程设计 1．化工工艺设计包括哪些内容？ 生产方法选择，工艺流程设计，工艺计算，设备的设计与选型，设备布置，管道设计，对非工艺设计提条件，设计说明书，概预算书。 2．在选择生产方法和工艺流程时，应该着重考虑的原则有哪些？其步骤有哪些？ 先进性、可靠性、合理性；
化工设计概论复习题 一、单项选择题 1. 管道布置图的常用比例为1:50和1:100，如果管道复杂时可以采用的比例为1:20或（ A ） A 1:25 B 1:40 C 1:75 D 1:150 2．管道布置图中管道上阀门的表示方法是（ D） A．图形 B．符号 C．示意图D．图形和符号 3. 立式容器的管口方位取决于管道布置的需要，一般划分为操作区和（D） A 加料区 B 观察区 C 生产区 D 配管区 4．化工厂厂房的平面布置最常采用的形状是（ A） A．长方形 B．L形 C．T形 D．U形 5.物质燃烧的必要条件包括物质本身具有可燃烧性、环境中气体含有助燃物和（D）。 A 较高压力 B 封闭空间 C 氧气 D 明火 6.进行可行性研究和编制设计任务书的依据是（ A ） A 项目建议书 B 初步设计 C 工程设计 D 扩大初步设计 7.防垢处理时，对循环水进行酸处理通常采用（B） A 盐酸 B 硫酸 C 硝酸 D 磷酸 8. 管路布置图包括管路布置平面图和（ B ） A 立面图 B 剖面图 C 主视图 D 俯视图 9. 化工厂房整体布置的方式包括分离式和（C）。 Ａ阶段式Ｂ并排式 Ｃ集中式Ｄ连续式 10. 工艺管道及仪表流程图中包括图形，标注，图例和（ A） A 标题栏 B 菜单栏 C 明细栏 D 签字栏 11.可行性研究中的需求预测包括国内外需求情况预测和（B） Ａ产品的质量分析Ｂ产品的价格分析 Ｃ产品的产量分析Ｄ产品的效益分析 12. 化工设备图中细部结构的表达方法包括局部放大法和（D ）
A 断开画法 B 分段画法 C 简化画法 D 夸大画法 13.生产工艺流程草图的主要组成部分包括物料流程、图例和（A）。 Ａ设备一览表Ｂ标题栏 Ｃ技术要求Ｄ文字注释 14．当采用双层管架布置管道时，一般布置于下层的是（ A ） A．工艺管道 B．公用工程管道 C．高温管道 D．高压管道 15.化工设备图的视图表达方案包括选择主视图，确定视图数量和（ C ）。Ａ绘图比例Ｂ辅助视图 Ｃ表达方法Ｄ设备尺寸 16. 确定化工设备图视图方案时，应考虑到化工设备的（ C ） A 结构特点 B 图示特点 C 结构特点和图示特点 D 材料特点 17．可行性研究为上级机关投资决策和编制、审批设计任务书提供（A ）。A可靠的依据 B必要的依据 C可靠的报告 D必要的报告 18.通常状况下，换热器与其他设备之间的水平距离至少为（C） Ａ 2 m Ｂ 3 m Ｃ 1 m Ｄ 5 m 19．化工设备布置和管道布置设计的依据是（C ） A．工艺流程图 B．物料流程图 C．工艺管道及仪表流程图D．工艺流程草图 20. 车间平面露天布置的基本方案是（ D） A 组合型布置 B L形布置 C T形布置 D 直通管廊长条布置 21．中小型化工生产车间用电电压通常为（ C） A．110V B．220V C．380V D．6000V 22．设备布置图的视图配置包括平面图和（ A） A 剖视图 B 俯视图 C 正视图 D 左视图 23．反应釜釜顶及管道上的仪表主要为指示、记录和（ D ） A．流量表 B．温度表 C．压力表D．报警压力表 24. 化工设备图的主视图一般采用的表达方法是（ A ） Ａ全剖视Ｂ半剖视 Ｃ正视Ｄ俯视 25．设备布置图的视图的图幅一般采用（ B ）
化工原理思考题答案 第一章流体流动与输送机械 1、压力与剪应力的方向及作用面有何不同 答：压力垂直作用于流体表面，方向指向流体的作用面，剪应力平行作用于流体表面，方向与法向速度梯度成正比。 2、试说明粘度的单位、物理意义及影响因素 答:单位是N·S/m2即Pa·s，也用cp，1cp=1mPa·s，物理意义为：分子间的引力和分子的运动和碰撞，与流体的种类、温度及压力有关 3、采用U型压差计测某阀门前后的压力差,压差计的读数与U型压差计放置的位置有关吗？答：无关，对于均匀管路，无论如何放置，在流量及管路其他条件一定时，流体流动阻力均相同，因此U型压差计的读数相同，但两截面的压力差却不相同。 4、流体流动有几种类型？判断依据是什么？ 答：流型有两种，层流和湍流，依据是：Re≤2000时，流动为层流；Re≥4000时，为湍流，2000≤Re≤4000时，可能为层流，也可能为湍流 5、雷诺数的物理意义是什么？ 答：雷诺数表示流体流动中惯性力与黏性力的对比关系，反映流体流动的湍动状态 6、层流与湍流的本质区别是什么？ 答：层流与湍流的本质区别是层流没有径向脉动，湍流有径向脉动 7、流体在圆管内湍流流动时，在径向上从管壁到管中心可分为哪几个区域？ 答：层流内层、过渡层和湍流气体三个区域。 8、流体在圆形直管中流动，若管径一定而流量增大一倍，则层流时能量损失时原来的多少倍？完全湍流时流体损失又是原来的多少倍？ 答：层流时W f∝u，流量增大一倍能量损失是原来的2倍，完全湍流时Wf∝u2 ，流量增大一倍能量损失是原来的4倍。 9、圆形直管中，流量一定，设计时若将管径增加一倍，则层流时能量损失时原来的多少倍？完全湍流时流体损失又是原来的多少倍？ 答：
化工设计复习题 一．填空题 1.精馏塔系统合成的基本原则中包含，为了减少过程的输送量，尽早移出含量大的组分，以降低后处 理能源消耗。 2.在分析、评比流程的组织最佳方案时，可从物料计算和原料合计方面去进行考虑。 3.一个化工过程，可分解成六个子系统。其中分离顺序的合成，用于研究分离顺序，从而确定最佳 分离组合。 4.可行性研究的主要内容包括市场销售情况的研究。 5.在分析、评比流程的组织最佳方案时，可从工艺设备的设计和选型方面去进行考虑，并完成设 备一览表。 6.化工过程的六个子系统中,能量的和质量的管理和集成，用于研究化工过程中自身能量搭配 利用，从而达到最佳节能的效果。 7. 8.死态的温度定为298.15 K。 9.在分析、评比流程的组织最佳方案时，可从非工艺设计项目的方面去进行考虑，并为他们提 设计要求。 10.在分析、评比流程的组织最佳方案时，可从车间布置设计方面去进行考虑，并完成平面布置和 立面布置图。 11.一个化工过程，可分解成六个子系统。其中操作时间表的安排，用于研究化工过程多单元操作组 成，从而达到全系统的最佳操作。 12.在分析、评比流程的组织最佳方案时，可从化工管路的设计方面去进行考虑。 13.在分离过程中，应尽量避免过程中含有固体的物流出现，以降低输送过程中的能量。 14.热交换网络合成中，其基本步骤的第一步是：列表分析给定化工工程中所有的热流股和冷流股。 15.在分离过程中，应尽量避免使用质量分离剂，以避免增加分离物料量。 16.分离方法中，应尽量避免过程含有固体物流出现。 17.一个化工过程，可分解成六个子系统。其中反应途径的合成，用于研究反应途径，从而确定最佳 生产工艺路线。 18.化工过程的六个子系统中,分离技术的选择，用于研究各种分离技术能耗成本，从而确定最佳 分离方案。 19.精馏塔系统合成的基本原则中包含，最难分离的组分在最后分离，以便降低操作成本。 20.热交换网络合成中要求画出热能阶图，求出窄点温度及所需最少的外源热和冷量。 21.精馏塔系统合成的基本原则中包含，如果进料组分中含有一个低沸点温度，则应在反应器前后 把它移出，不应在分离系统内长时间停留。 22.热交换网络合成中，需要分析窄点上下的冷热流股搭配。

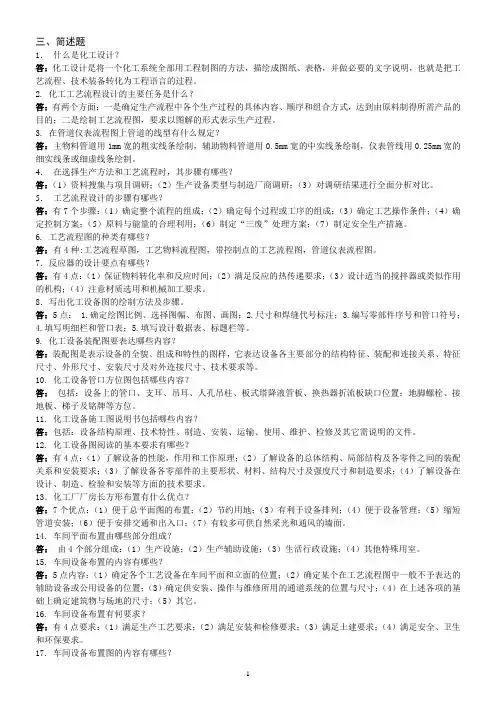

三、简述题 1．什么是化工设计？ 答：化工设计是将一个化工系统全部用工程制图的方法，描绘成图纸、表格，并做必要的文字说明，也就是把工艺流程、技术装备转化为工程语言的过程。 2. 化工工艺流程设计的主要任务是什么？ 答：有两个方面：一是确定生产流程中各个生产过程的具体内容、顺序和组合方式，达到由原料制得所需产品的目的；二是绘制工艺流程图，要求以图解的形式表示生产过程。 3. 在管道仪表流程图上管道的线型有什么规定？ 答：主物料管道用1mm宽的粗实线条绘制，辅助物料管道用0.5mm宽的中实线条绘制，仪表管线用0.25mm 宽的细实线条或细虚线条绘制。 4．在选择生产方法和工艺流程时，其步骤有哪些？ 答：（1）资料搜集与项目调研；（2）生产设备类型与制造厂商调研；（3）对调研结果进行全面分析对比。5．工艺流程设计的步骤有哪些？ 答：有7个步骤：（1）确定整个流程的组成；（2）确定每个过程或工序的组成；（3）确定工艺操作条件；（4）确定控制方案；（5）原料与能量的合理利用；（6）制定“三废”处理方案；（7）制定安全生产措施。 6. 工艺流程图的种类有哪些？ 答：有4种:工艺流程草图，工艺物料流程图，带控制点的工艺流程图，管道仪表流程图。 7．反应器的设计要点有哪些？ 答：有4点：（1）保证物料转化率和反应时间；（2）满足反应的热传递要求；（3）设计适当的搅拌器或类似作用的机构；（4）注意材质选用和机械加工要求。 8．写出化工设备图的绘制方法及步骤。 答：5点：1.确定绘图比例、选择图幅、布图、画图；2.尺寸和焊缝代号标注；3.编写零部件序号和管口符号； 4.填写明细栏和管口表； 5.填写设计数据表、标题栏等。 9. 化工设备装配图要表达哪些内容？
