目录
1 工艺概述 (1)
2 工程概况 (1)
2.1 管片概况 (1)
2.2 盾构机概况 (2)
3 作业内容 (2)
4 质量标准及验收方法 (2)
5 工艺流程图 (3)
6 工艺步骤及质量控制说明 (3)
6.1 管片进场 (3)
6.2 施工准备 (3)
6.3 管片安装前检查 (3)
6.4 管片安装步骤 (4)
6.5 质量控制说明 (4)
7 工艺装备及作业组织 (5)
8 生产效率 (6)
9 安全生产保证措施 (6)
1工艺概述
（1）管片
指用于盾构开挖后完成隧道衬砌的预制钢筋混凝土圆环。
（2）管片吊机
指把管片从编组列车的管片运输车上吊下，运至盾构内拼装机下方的轨行式吊机。
（3）管片安装机
指盾构机自备的用于管片安装的机器。管片安装机位于盾构中体上，可平移950mm，旋转角度±220度。
2工程概况
2.1管片概况
盾构隧道管片结构设计图
本标段采用通用环衬砌环类型，隧道内经5500㎜，管片幅宽1.2m，厚度350㎜，管片采用6分块，其中一块小封顶块，两块邻接块和三块标准块，封顶块（F）管片圆心角为20°，标准块管片3块(分别为B1、B2、B3)圆心角为67.5°，邻接块管片左右各一块（分别为L1、L2），圆心角为68.75°，纵向接头为16处，按22.5°等角度布置；联络通道处区间隧道采用钢管片和钢筋混凝土管片组成的复合型管片环。
管片环缝和纵缝均采用5.8级或6.8级M30“U型”螺栓连接，环向管片间设2个单排螺栓，纵向设16个螺栓，管片中心处设一个吊装孔，兼作二次注浆孔。管片环纵缝采用三元乙丙橡胶密封条止水。
2.2盾构机概况
本标段采用两台上海力行奥村φ6360mm土压平衡盾构机。两台盾构机盾尾外径?6360mm，壳体厚度55mm，壳体内径6250mm，管片拼装处盾尾间隙25mm。盾构机盾尾长度3000mm，采用16支千斤顶向前掘进，全圆千斤顶伸缩长度均为2150mm。拼装机可平移950mm，旋转角度±220度，提升能力为178.2KN，满足1.2米宽、全圆错缝拼装的要求。
管片拼装机
3作业内容
主要作业内容包括：管片进场、防水粘贴、管片检查、管片安装、紧固螺栓、螺栓复紧。
4质量标准及验收方法
管片拼装允许误差见下表。
注：D指隧道的外直径，单位mm。
5工艺流程图
更换或修复
管片安装工艺流程图
6工艺步骤及质量控制说明
6.1管片进场
严格按照设计施工图中的衬砌管片排版图进场，进场验收合格后方可卸车。
6.2施工准备
（1）在地面上进行管片止水条、软木衬垫及自粘性橡胶薄板的粘贴，并经检查合格后方可运至隧道内。
（2）在盾构掘进过程中，由管片吊机将管片由编组列车管片运输车运至管片小车上或放于连接桥区域。
（3）将盾壳内的积水、污泥完全清除干净。
（4）管片安装司机、螺栓安装人员及工具就位。
6.3管片安装前检查
（1）运至作业面的管片是否和工程师下达的本环管片指令类型相同。
（2）再次检查管片是否有破损、掉角、脱边以及裂缝。止水条、衬垫和自粘性橡胶薄板等是否有起鼓、隆起、断裂、破损和脱落等现象，止水条是否部分已失效，并在止水条上涂抹肥皂液等润滑液。
（4）管片连接螺栓、垫圈、螺栓孔密封垫圈及吊装孔封堵塞等数量是否齐全，质量是否完好。
（5）安装工具（风动搬手、梅花搬手、榔头）是否齐全，风管及高压风等状况是否良好。
6.4管片安装步骤
管片安装示意图
（1）安装最下方一块管片，及时连接纵向螺栓。
（2）由下到上左右对称安装剩余管片，随每块管片的安装将环向、纵向螺栓连接好并进行紧固。
（3）封顶块安装时，先搭接2/3，再径向插入，边调整位置边缓慢纵向顶推。
（4）整环管片全部安装完后，用风动搬手紧固所有螺栓。
（5）上紧所有吊装孔封堵塞。
（6）完成上述工作后，盾构即可进入下一环的掘进。
（7）在管片脱出盾尾后，及时用风动扳手对所有管片环纵向螺栓进行复紧。6.5质量控制说明
（1）严格进场管片的检查，破损、裂缝的管片不用。下井吊装管片和运送管片时
应注意保护管片和止水条，以免损坏；
（2）止水条及衬垫粘贴前，应对管片接触面进行彻底地清洁，以确保其粘贴稳定牢固。施工现场管片堆放区应有防雨淋设施。粘贴止水条时应对其涂缓膨剂；
（3）管片安装前应对管片安装区进行清理，清除如污泥、污水，保证安装区及管片相接面的清洁；
（4）严禁非管片安装位置的推进油缸与管片安装位置的推进油缸同时收回；
（5）管片安装时必须运用管片安装的微调装置将待装的管片与已安装管片块的内弧面纵面调整到平顺相接以减小错台。调整时动作要平稳，避免管片碰撞破损；
（6）同步注浆压力必须得到有效控制，注浆压力不得超过限值。
（7）在管片安装前进行的检查中发现问题应及时进行处理，管片型号不正确的必须进行更换、防水材料损坏的应进行修复、螺栓等材料不够应及时补充等；
（8）管片安装前应对已安最后一环管片的前端止水条进行检查，损坏或已发生预膨胀的必须更换；
（9）封顶块位置必须严格按管片指令上的规定进行安装；
（10）管片安装必须先从底部开始，左右对称安装；
（11）管片安装到位后，应及时推出相应区域的油缸；
（12）封顶块安装困难时，应涂润滑剂，再进行安装，以免损坏止水条；
（13）管片安装过程中注意对管片及管片防水材料的保护，尽量避免造成损坏，一旦发生损坏必须及时进行更换或修复；
7工艺装备及作业组织
（1）机具配置
（2）、作业组织
管片安装作业劳动力组织表
8生产效率
管片安装施工综合工时：30～35分钟/环。
9安全生产保证措施
（1）管片安装进行时，非操作人员不得进入管片安装区域，管片安装人员也不得站立在管片安装机上，管片安装机操作司机在操作过程中随时关注管片安装区域内人员情况。
（2）在进行紧固螺栓时，不得移动管片安装机，避免人员摔跌受伤。
（3）管片安装施工人员应观察并使管片安装机移动范围内的管线放到合适的位置，避免造成管线损坏。
（4）工作过程中不得使用管片安装机进行非管片安装的拉、推、顶操作，避免损坏设备。
（5）管片安装过程中操作人员使用的工具在使用完后应立即放到稳妥的位置，避免工具从高处摔下损坏推进油缸等设备。
管片选型及拼装作业指导书 1?目的及范围 编制管片的选型及拼装施工技术措施，对施工做以指导，保证管片的拼装质量，达到施工及验收要求。 目前国内常见的管片形式为通用环和标准环加左、右转弯环管片。因此，主要介绍这两类型管片的施工技术。 2?编制依据 管片设计要求； 适应隧道设计线路； 适应盾构机的姿态。 3?职责 管片拼装职责表 4?施工工艺、方法及主要技术措施 施工工艺及流程
图管片安装工艺流程图 施工方法 管片的形式为平板型单层管片衬砌，衬砌环纵、环缝均采用弯螺栓连接，通过合理的管片选型使管片错缝拼装。 4.2.1管片的拼装点位 421.1通用性管片 管片为双面楔形通用管片，衬砌环纵采用12根弯螺栓连接，环缝采用16 根弯螺栓连接。 根据管片环向16个螺栓孔，将管片按照钟表的方向平均分为16个点位，通过管片的选型，以达到错缝拼装的要求。 表4.2.1-1管片拼装点位表
421.2标准环加左、右转弯环管片 管片为双面楔形通用管片，衬砌环纵采用12根弯螺栓连接，环缝采用10 根弯螺栓连接。 根据管片环向10个螺栓孔，将管片按照钟表的方向平均分为10个点位，通过管片的选型，以达到错缝拼装的要求。管片的点位可划分为两类，一类为1点、3点、5点、8点、10点；二类为11点、2点、4点、7点、9点，同一类管片不能相连。 表4.2.1.2-1管片拼装点位表 4.2.2隧道管片排序 鉴于管片拼装的规律性，所以盾构施工前必须对隧道管片做好排序，并根据设计，模拟出联络通道和泵房位置，管片拼到联络通道处时，点位要正好和设计点位符合，否则联络通道位置会被改变。 管片排序时，要优化洞门的长度，在武汉洞门长度要求在400mm?800mm, 一环管片的长度是1500m m，在条件允许的条件下，通过调整始发负环的位置，把每节隧道两端的洞门长度之和控制在1500mm以内，当隧道长度除以管片长 度的余数大于两倍最小洞门宽度800mm （各地洞门的最小宽度要求不同）时，就取余数的一半为洞门长度。
十三、管片拼装作业指导书 1. 编制目的 (2) 2. 编制依据 (2) 3. 适用范围 (2) 4. 施工准备 (2) 5. 施工方法 (2) 6. 工艺流程 (2) 6.1管片检查 (2) 6.2管片临时储存 (2) 6.3管片运输 (3) 6.4管片选型原则 (3) 6.5管片安装 (5) 6.6管片修补 (6) 7. 主要机具及设备 (6) 8. 劳动力组织 (6) 9. 质量标准及注意事项 (6) 9.1质量标准 (7) 9.2管片安装中的注意事项 (7) 10. 安全措施 (8) 11. 环保措施 (8)
1. 编制目的 规范管片存放、吊装、运输拼装、紧固作业，保证管片拼装质量。 2. 编制依据 2.1《地下铁道工程施工及验收规范》（GB50299-1999，2003年版） 2.2《城市轨道交通工程测量规范》（GB5038-2008） 2.3《盾构法隧道施工与验收规范》（GB50446-2008） 2.4盾构区间相关文件资料。 2.5《宁波市轨道交通工程盾构法隧道管片破损修复规定》（甬轨〔2013〕56号） 2.6《盾构推进质量问题处置规定》（甬轨〔2012〕42号） 3. 适用范围 适用于土压平衡盾构机掘进隧道管片施工。 4. 施工准备 略 5. 施工方法 管片由专门预制场预制，运至现场后采用龙门吊送入洞内运输至盾构尾部，由盾尾完成拼装。 6. 工艺流程 6.1管片检查 6.1.1进场后的检查 管片运至现场后逐片进行尺寸、外观检查，不合格者退回预制场。外观的检测内容有：管片表面光洁平整，无蜂窝、露筋，无裂痕、缺角，无汽、水泡，无水泥浆等杂物；灌浆孔螺栓套管完整，安装位置正确。轻微的缺陷进行修饰，止水带附近不允许有缺陷。 6.1.2下井前检查 管片防水卷材、橡胶止水带贴好后，经专人检查合格（位置、型号、粘结牢固性等）才可吊下隧道使用。 6.2管片临时储存 管片到达现场后由龙门吊卸到专门的管片堆放区。管片堆放区选择适当，
管片拼装质量控制技术 1管片的特征 深圳地铁7号线7301-2标盾构管片环主要为通用环，管片环外径为6m，内径为5.4m，幅宽1.5m，厚度为0.3m，楔形量38mm。每环由6片管片组成，其中三块标准块，两块邻接块，一块封顶块；管片混凝土强度等级为C50，抗渗等级不小于p10。 管片拼装除了这些特征外，在设计中还有拼装点位、楔形等一些特征。 1.1管片的拼装点位 本区间的管片拼装分10个点位，和钟表的点位相近，分别是1、2、3、4、5、7、8、9、10、11。 管片划分点位的依据有两个：管片的分块形式和螺栓孔的布置。拼环时点位尽量要求ABA（1点、11点）形式，隧道管片要求错缝拼装，相邻两环管片不能通缝。管片拼装点位有很强的规律，管片的点位可划分为两类，一类为1点、3点、5点、8点、10点；二类为11点、2点、4点、7点、9点。同一类管片不能相连，例如1点后不能跟3、5、8、10这四个点位，只能跟11、2、4、7、9这五个点位。在成型隧道里两联络通道之间的奇数管片是同一类，偶数管片是同一类。 1.2管片楔形的种类 楔形管片分为前楔形、后楔形、等腰楔形（6000：19）。本工程
采用的管片为等腰楔形。后楔形和等腰楔形容易控制管片方向，纠偏比较灵活，前楔形一般不可取。 如图所示，在楔形量相同的情况下后楔形管片纠偏的能力最强，前楔形管片纠偏能力最差。 1.3管片楔形量的确定 隧道在曲线上，外边长大于内边长，且盾构机姿态始终蛇行前进，
所以要求管片在隧道里拼装时，可以灵活地调整走向，即需要管片设计楔形量。 确定管片楔形量的因素有三个，分别是线路的曲线半径、管片宽度、标准环数与楔形环数之比。本标段管片楔形量为38mm。 2盾构管片拼装施工流程 盾构管片拼装的施工流程：管片进场检查→粘贴防水材料→由技术人员和质检员检查防水材料粘贴情况→吊装下井→电瓶车将管片运至盾尾→盾尾清理→缩回安装位置油缸→管片就位→拼装管片→管片螺栓连接→管片脱离盾尾后→二次紧固螺栓。 3管片拼装施工措施 管片拼装是盾构法施工的重要环节，其拼装质量的好坏不仅直接关系到成洞的质量，而且对盾构机能否继续顺利推进有着直接的影响。因此，管片在拼装前仍要进行一次检查，再次确认管片种类正确、质量完好无缺和密封垫黏结无脱落，管片的吊装孔预埋位置正确，封堵盖完好无损，以及其他主要预埋件和混凝土的握裹牢固，管片接头使用的螺栓、螺母、垫圈、螺栓防水用密封垫等附件准备齐全后，才允许拼装。每环管片拼装结束后要及时拧紧各个方向的螺栓，且在该环脱出盾尾后再次拧紧。 3.1拼装机械设备 管片安装机整体外形为一圆环状，套装在2个安装器行走悬伸臂上，主要用于管片的拼装衬砌。其安装头具有6个自由度，包括随安装器的前后移动、旋转运动、伸举运动和绕管片自身的三轴旋转运动，
操作规程编号：LX-FS-A65675 管片拼装安全操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑

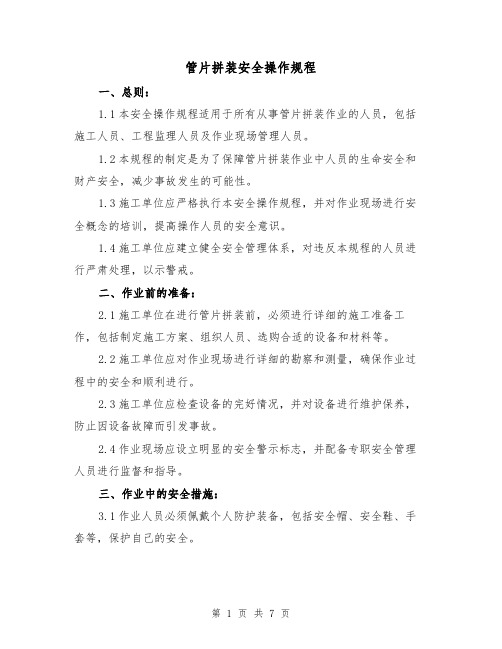

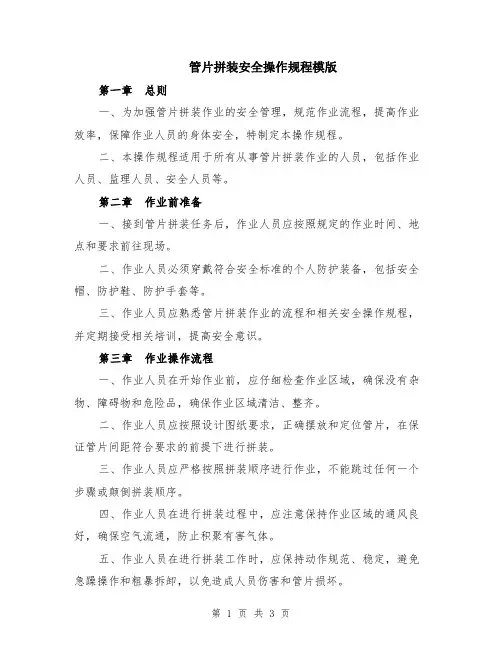

管片拼装安全操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、管片拼装必须落实专人负责指挥，拼装机操作人员必须按照指挥人员的指令操作，严禁擅自转动拼装机，以免发生伤亡事故。 2、举重臂旋转时，必须鸣号警示，严禁施工人员进入举重臂活动半径内，拼装工在全部定位后，方可作业。 3、拼装管片时，拼装工必须站在安全可靠的位置，严禁将手脚放在环缝和千斤顶的顶部，以防受到意外伤害。 4、举重臂必须在管片固定就位后，方可复位，封顶拼装就位未完毕时，人员严禁进入封顶块的下
盾构隧道通用型管片拼装质量控制 小组名称：合肥市地铁盾构通用型管片拼装质量控制QC小组发表人： 发表时间：
目录 一、工程概况 (3) 二、小组概况 (4) 三、选题理由 (4) 四、现状调查 (5) 五、目标设定 (6) 5.1、目标值 (6) 5.2、可行性分析 (7) 六、原因分析 (7) 6.1、管片拼装错台原因分析 (7) 6.2、管片破碎原因分析 (8) 6.3、管片渗漏水原因分析 (9) 七、要因确认 (10) 八、制定对策 (11) 九、对策实施 (11) 实施1、管片出盾尾后上浮造成错台 (11) 实施2、管片吊装孔和吊装头不配套 (12) 实施3、盾构机姿态控制不好 (12) 十、效果检查 (12) 十一、制定巩固措施 (13) 十二、总结及下一步打算 (13)
盾构隧道通用性管片拼装质量控制 一、工程概况 本区间隧道工程包括两个区间，分别为石莲北路站~创新大道站区间和创新大道站~振兴路站区间。石莲北路站~创新大道站区间左、右线全长651.306m；创新大道站~振兴路站区间右线全长1250.392m，左线全长1250.560m（含长链0.231m）。 盾构施工中所用衬砌管片均为通用型管片，管片内径5.4m，外 径6m，厚度0.3m，拼装方式均采用错缝拼装（除了联络通道处管片拼装方式采用通缝拼装）。错缝拼装的优点在于：能使圆环接缝刚度 分部均匀，减小接缝及整个结构的变形；错缝拼装方式下，纵、环缝相交处仅有三缝交汇，相比通缝拼装方式下的十字缝，在接缝防水上较易处理；而且错缝拼装方式下接缝变形较小，这对防水是十分有利的。 通用型管片由于封顶块可能位于隧道下部，对拼装技术要求较高，并且由于管片与千斤顶存在夹角，管片容易受力不均匀，导致管片容易发生错台和破损。因此，对于通用型管片拼装质量控制的研究是很有施工意义和必要的。

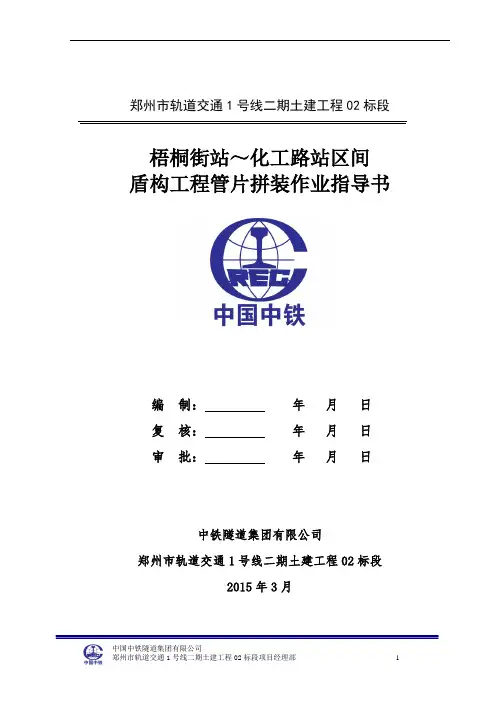

郑州市轨道交通1号线二期土建工程02标段 梧桐街站～化工路站区间 盾构工程管片拼装作业指导书 编 制： 年 月 日 复 核： 年 月 日 审 批： 年 月 日 中铁隧道集团有限公司 郑州市轨道交通1号线二期土建工程02标段 2015年3月
