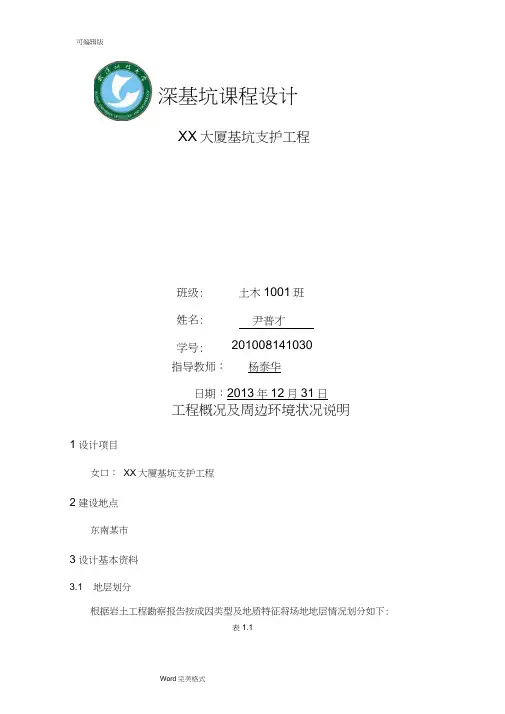

深基坑课程设计
XX大厦基坑支护工程
班级：土木1001班
姓名：尹普才
学号：201008141030
指导教师：杨泰华
日期：2013年12月31日
工程概况及周边环境状况说明
1 设计项目
如：xx大厦基坑支护工程
2 建设地点
东南某市
3 设计基本资料
3.1 地层划分
根据岩土工程勘察报告按成因类型及地质特征将场地地层情况划分如下：
表1.1
层号及名称地层
年代
及
成因
分布
范围
层面埋深
(m)
地层一般
厚度
(m)
颜色
状态及
密度
压缩
性
包含物及其它特征
(1)杂填土Q ml全场地0.9~3.6 杂松散由碎石、砖块及粘性土组成
(2)粉质粘土
夹粉土
Q4al 全场地0.9~3.6 1.0~5.3 褐黄可塑中
含氧化铁，夹稍密状粉土夹
层，干强度一般，韧性差。
(3-1)粉质粘
土全场地 2.7~7.6 1.8~6.3
褐灰~灰
色
软塑
中~
高
含有机质、腐植物、有臭
味，局部少量螺壳
(3-2)粘土全场地7.8~10.8 1.0~5.6
褐黄~褐
灰可塑中
含氧化铁、铁锰质，局部少
量螺壳
(3-3)强风化
砂岩全场地
9.2~15.1
2.2~7.5 淡褐可塑
中~
低
含硅、钙、粘土和氧化铁。
(3-4)粉质粘
土全场地
13.3~20.
8
2.0~8.0 褐灰可塑中
含少量腐值物，偶夹薄层粉
砂。
(4-1)粉砂夹粉质粘土局部分
布
17.5~24.
0.9~7.7 灰色松散
中~
低
含云母片，夹少量薄层可塑
粘性土
3.2 土层物理力学性质指标
与基坑支护有关的各层物理力学指标如表1.2所示。
表1.2
层号土层名
重度γ
（kN/m3
）
粘聚力C
（kPa）
内摩擦
角
（度）
“m”值
（kPa）
极限摩阻力
（kPa）
承载力
f ak（kpa）
（1）杂填土18.5 4 20 2000 20
（2）
粉质粘土
夹粉土18.8 21 11.2 3500 40
180
（3－
1）粉质粘土17.0 15 7 2000 40
130
（3－
2）粘土17.5 22 11.6 4000 35
240
（3－3）强风化砂
岩
20 32 27 8000 70
（3-4）粉质粘土18.8 11.8 4000 35
一层土层厚：2m，基坑开挖深度6m；
二层土层厚：依次为3m；
其余土层各组均取：粉质粘土6米；粘土5m；强分化砂岩5m；
3.3 地下水
本场地地下水可分为二类型：上层为赋存于(1-1)杂填土层中的上层滞水，其水位、水量随季节变化，主要受大气降水、生活排放水渗透补给，下层为赋存于砂土层中的承压水，水量较丰富；本次勘察期间，在40#孔测得其承压水头埋深为2.4米，其标高为18.32米；上下层地下水之间因粘性土阻隔而无水力联系，勘察期间测得混合稳定水位埋深为0.4~2.6米。
场地地下水对混凝土不具腐蚀性，对混凝土中的钢筋不具腐蚀性，对钢结构具弱腐蚀性。
4 周边环境条件
依据总平面图及现场踏勘：
基坑东北侧临近前进路，基坑边线距红线6.5～9米，距前进路边线11.5~14米；前进路上分布有给水、排水、电信管道，其中排水管为带压排水管，正在使用，最近的一根靠近路边，且为80年代建造，该管线为重点要保护的对象。
基坑东南角为市同昌房地产开发公司住宅楼，砖混结构7层，基础形式为天然地基，距基坑边约9米。
基坑安全等级按二级考虑，基坑周围地表均布荷载按15kPa考虑。
5.3参考文献
（1）《xxx大厦岩土工程勘察报告》
（2）《xxx大厦施工图设计》
（3）《xx地区建筑深基坑支护技术规范》
（4）《建筑基坑支护技术规程》（JGJ120-2012）
（5）《混凝土结构设计规范》（GB50010-2012）
（6）《建筑结构荷载规范》（GB50009-2012）
（7）《建筑地基基础设计规范》（GB50007-2012）
（8）《建筑桩基技术规范》（JGJ 94-2008）
支护结构设计计算
一﹑土压力计算及土钉布置
由设计任务书得基坑开挖深度为6m，穿越三个土层，具体如图1所示，地面均布荷载为15kPa，地下水位埋深2.4m，故需考虑降水，采用井点降水，将地下水面降至基坑开挖深度下1m。
