一、说明
本文档列出ARP平台装置常用的系统调试命令，操作人员需在相关研发人员技术支持下使用以下命令，配合排查系统问题。
二、命令一览
命令参数用途备注
i无查看任务状态任务状态为STATUS
那一列，常见状态为
PEND、READY、
DELAY等等，异常状
态为SUSPEND、
STOP等。
inetstatShow无查看当前网络连接状
态
iosFdShow无查看当前已使用的
SOCKET
memShow无查看当前系统内存使
用情况
showMemRecord无查看当前ARP平台
内存使用情况内容较多，建议调试终端信息输出到LOG文件
mbufShow无查看网络协议栈缓存
使用情况
三、命令详解
1.任务状态查看
命令参数用途备注
i无查看任务状态任务状态为STATUS
那一列，常见状态为
PEND、READY、
DELAY等等，异常状
态为SUSPEND、
STOP等。
2.网络状态查看
命令参数用途备注inetstatShow无查看当前网络连接状
态
iosFdShow无查看当前已使用的
SOCKET
inetstatShow命令的显示结果如下：
iosFdShow命令的显示结果如下：
3.内存查看
命令参数用途备注memShow无查看当前系统内存使
用情况
showMemRecord无查看当前ARP平台
内存使用情况内容较多，建议调试终端信息输出到LOG文件
mbufShow无查看网络协议栈缓存
使用情况
showMemRecord命令显示如下：
4.其它
验证地址解析协议ARP的工作过程
实验报告 实验名称验证地址解析协议ARP的工作过程 实验目的1、了解ARP协议的基本知识和工作原理； 2、学习使用ARP命令； 3、研究ARP欺诈的机制。 实验完成人黎佳雨2012211501 实验时间2015.1.2 实 验 环 境 主机PC1：Windows7 主机PC2：Windows7 网络环境：通过校园网与Internet连接 拓扑结构： 实验步骤与结果分析 (1)设置两台主机的IP地址与子网掩码,两台主机均不设置缺省网关。用arp -d命令清除两台主机上的ARP表，然后在A与B上分别用ping命令与对方通信，用arp -a命令可以在两台PC上分别看到对方的MAC地址。 1.设置两台主机的IP地址与子网掩码,两台主机均不设置缺省网关。 A:
B: 2.用arp -d命令清除两台主机上的ARP表。A:
B: 3.在A与B上分别用ping命令与对方通信。A上ping B: B上ping A: 4. 用arp -a命令可以在两台PC上分别看到对方的MAC地址 A: B;
5.分析 1）首先本机与另一台电脑在同一局域网中，在本机ping另一台主机时，本机向整个网段广播ARP包，询问IP为10.2.2.2的主机的MAC 地址。 2）然后网段中的另一台主机收到包后比对自己的IP地址发现符合条件,于是向本机回一个ARP包告诉它自己的MAC地址， 3）最后本机就会向另一台主机发送4个ECHO 报文完成ping命令。另一台主机收到ICMP报文后广播一个ARP包询问本机（10.2.2.2）的MAC地址，得到后会向本机回复ECHO报文，完成整个通信过程。 (2)将A的子网掩码改为：255.255.255.0，其他设置保持不变。 操作1：用arp -d命令清除两台主机上的ARP 表，然后在A上"ping"B，观察并分析结果。用arp -a命令在两台PC上均不能看到对方的

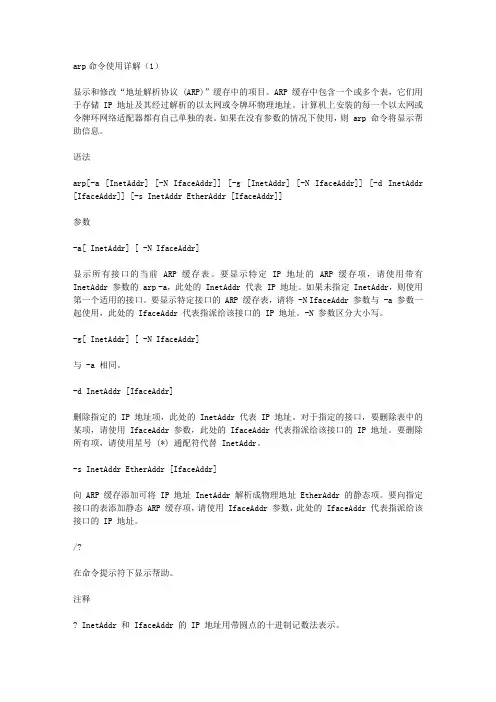

arp命令使用详解（1） 显示和修改“地址解析协议 (ARP)”缓存中的项目。ARP 缓存中包含一个或多个表，它们用于存储 IP 地址及其经过解析的以太网或令牌环物理地址。计算机上安装的每一个以太网或令牌环网络适配器都有自己单独的表。如果在没有参数的情况下使用，则 arp 命令将显示帮助信息。 语法 arp[-a [InetAddr] [-N IfaceAddr]] [-g [InetAddr] [-N IfaceAddr]] [-d InetAddr [IfaceAddr]] [-s InetAddr EtherAddr [IfaceAddr]] 参数 -a[ InetAddr] [ -N IfaceAddr] 显示所有接口的当前 ARP 缓存表。要显示特定 IP 地址的 ARP 缓存项，请使用带有InetAddr 参数的 arp -a，此处的 InetAddr 代表 IP 地址。如果未指定 InetAddr，则使用第一个适用的接口。要显示特定接口的 ARP 缓存表，请将 -N IfaceAddr 参数与 -a 参数一起使用，此处的 IfaceAddr 代表指派给该接口的 IP 地址。-N 参数区分大小写。 -g[ InetAddr] [ -N IfaceAddr] 与 -a 相同。 -d InetAddr [IfaceAddr] 删除指定的 IP 地址项，此处的 InetAddr 代表 IP 地址。对于指定的接口，要删除表中的某项，请使用 IfaceAddr 参数，此处的 IfaceAddr 代表指派给该接口的 IP 地址。要删除所有项，请使用星号 (*) 通配符代替 InetAddr。 -s InetAddr EtherAddr [IfaceAddr] 向 ARP 缓存添加可将 IP 地址 InetAddr 解析成物理地址 EtherAddr 的静态项。要向指定接口的表添加静态 ARP 缓存项，请使用 IfaceAddr 参数，此处的 IfaceAddr 代表指派给该接口的 IP 地址。 /? 在命令提示符下显示帮助。 注释 ? InetAddr 和 IfaceAddr 的 IP 地址用带圆点的十进制记数法表示。
