一选择 1. 3.1.2 在直流稳态时，电容元件上（） （1）有电压，有电流（2）有电压，无电流（3）无电压，有电流 2. 3.1.2 在直流稳态时，电感元件上（） （1）有电压，有电流（2）无电压，有电流（3）有电压，无电流 3.选择3.2.4 在图中，开关闭合前电容原件和电感原件均未储能，试问闭合开关瞬间发生跃变的是（） (1) i和i 1 (2)i和i 3 (3) 和 4. 在电路的暂态过程中，电路的时间常数τ愈大，则电流和电压的增长或衰减就（2 ）（1）愈快（2）愈慢（3）无影响 5. RL 串联电路的时间常数为（2 ）。 （1）RL （2）L/R （3）R/L 6. 在图3.05所示电路中，在开关S闭合前电路已处于稳态。当开关闭合后，（） A．i1,i2,i3均不变 B.i1不变，i2增长为i1,i3衰减为零 C.i1增长，i2增长，i3不变
7. 在开关是闭合前电路已经处于稳态，试问闭合开关瞬间，初始值()和()分别为() （1）0A，1.5A（2）3A,3A（3）3A,1.5A 8 3.2.1 在图中，开关S闭合前电路已经处于稳态，试问闭合开关S的瞬间()为＿＿ （1）0V（2）100V（3）63.2V
9在图中，开关S闭合前电路已处于稳态，试问闭合开关瞬间，电流初始值i(0+)为(1)1A (2) 0.8A (3)0A 10 3.3.2 电路的暂态过程从t=0大致经过（）时间，就可认为达到稳定状态了。 （1 ）时间常数（2）（3~5）时间常数（3）10时间常数
二填空 1在电路的暂态过程中，电路的时间常数τ愈大，则电流和电压的增长或衰减就（） 2 3.1.2 在直流稳态时，电容元件上（有电压，无电流） 3 3.2.1 在图中，开关S闭合前电路已经处于稳态，试问闭合开关S的瞬间()为＿＿ 4在图中，开关S闭合前电路已处于稳态，试问闭合开关瞬间，电流初始值i(0+)为------ 5 3.3.2 电路的暂态过程从t=0大致经过（）时间，就可认为达到稳定状态了。 6 RL 串联电路的时间常数为（）。
《电工学》第三章测试题 一、填空： 1. 交流电是指___________和___________都随时间作____________变化的电动势（电压或电流） 2.任意时刻正弦交流电的数值称为_____________这个量对应的电动势电压、电流的字母符号为_______________。 3. 交流电____________________________叫频率，其字母符号为_______，基本单位是_______________。 4. 交流电每重复一次所用的时间叫___________，其字母符号为________，基本单位为___________。 5. 交流电_____________________________叫角频率，其字母符号为________，基本单位是__________________。 6. 已知某交流电的频率是100HZ，求周期为__________，角频率为_________________。 7. 已知某交流电的周期是20毫秒，频率为___________，角频率为_______________。 8. 已知一正弦交变电动势为e=220sin(314t+60°)V，其最大值为________。相位角为_______________，角频率为_________________，初相角为________ 。 9已知某正弦电动势的相位角等于30°时的电动势为141V，则最大值为_________。 10. 把________________的直流电的数值叫交流电的有效值，正弦交流电动势、电压、电流的有效值符号分别为______________。 11. 正弦交流电的三要素为__________、__________、____________。 12. 正弦交流电一般有_______________、______________、____________________和符号法四种表示方法。 13. 电阻在交流电一个周期内所消耗的功率平均值叫____________又叫____________，用字母符号________表示。 14. 电路两端_________与________________的乘积，叫视在功率，用符号________表示。 15. 功率因数指_________功率与___________功率的比值。 二、选择： 1. 两交流电为同相的关系，则二者的相位差为_________。 A.0° B.180° C.90° D.30° 2. 两交流电为反相的关系，则二者的相位差为_________。 A.0° B.180° C.90° D.60° 3. 关于无功功率，下列说法正确的是： A.是无用的功率 B.表示电感元件建立磁场能量的平均功率 C.表示电感（或电容）元件与外电路进行能量交换的瞬时功率的最大值 D.表示电感（或电容）从电源取用的平均功率 4. 在纯电容电路中，电压及电流的相位关系为_______。 A.电压超前电流90° B.电流超前电压90° C.同相 D.反相 5. 在纯电感电路中，电压和电流的相位关系为_________。 A.电压超前电流90° B.电流超前电压90° C.同相 D.反相 6. 在纯电阻电路中，电压和电流的相位关系为__________。 A.电压超前电流90° B.电压滞后电流90° C.电压和电流同相 D.电压和电流反相 7. 在交流电路中，若某元件两端电压u=20sin(314t-30°)V，电流i=5sin(314t+60°)V，则该元件是__________负 载。 A.纯电阻 B.纯电感 C.纯电容 8、把C=10mF的纯电感线圈接到u=141sin(100t-600)V的电源上，线圈中通过的电流表达式为（） A i=100sin(100t-1500)A B i=141sin(100t-1500)A C i=141sin(100t+300)A 9. 在单相交流电路中，若某元件两端电压u=30sin(314t+30°)，电流i=5sin(314t+30°)，则该元件属________负 载。 A .纯电阻 B.纯电感 C.纯电容 D.感性 E.容性 10. 纯电容正弦交流电路中，电源电压不变，增加电源的频率时，电路中的电流_____。 A.增加 B. 减小 C.不变 11. 纯电感正弦交流电路中，电源电压不变，增加电源的频率时，电路中的电流_______。 A.增加 B.减小 C.不变 12.在RLC串联电路中，下列（）属于电感性电路 A.R=4欧X L=1欧X C=2欧 B.R=4欧X L=0欧X C=2欧 C.R=4欧X L=3欧X C=2欧 D.R=4欧X L=3欧X C=3欧 13. 在纯电容正弦交流电路中，电源电压和频率一定时，则________。 A.电容器电容量越大，电路中电流就越大 B.电容器电容量越大，电路中电流就越小 C.电流大小与电容量没有关系 14.已知两个正弦量为i1=10sin(314t+60°)A，i2=10sin(628t+45°)A，则（） A.i1比i2超前15° B.i1比i2滞后15° C.不能判断相位 15.如图所示相量图中，交流电压u1和u2的相位关系是（） A、u1比u2超前75° B、u1比u2 滞后75° C、u2比u1超前15° D、无法确定 三、选择： 1、在直流电路中，电感元件相当于开路。（） 2、RLC串联电路中，电阻消耗能量，而电感和电容不消耗能量。（） 3、只有在纯电阻电路中，电压与电流瞬时值的关系才符合欧姆定律。（） 4、用交流电表测得交流电的数值是平均值。（） 5、用交流电压表测得交流电压时220V，则此交流电压的最大值是380V （）
电工学考试练习-第三章
一选择 1. 3.1.2 在直流稳态时，电容元件上（）（1）有电压，有电流（2）有电压，无电流（3）无电压，有电流 2. 3.1.2 在直流稳态时，电感元件上（）（1）有电压，有电流（2）无电压，有电流（3）有电压，无电流 3.选择 3.2.4 在图中，开关闭合前电容原件和电感原件均未储能，试问闭合开关瞬间发生跃变的是（） (1) i和i 1 (2)i和i 3 (3) 和
4. 在电路的暂态过程中，电路的时间常数τ愈大，则电流和电压的增长或衰减就（ 2 ）（1）愈快（2）愈慢（3）无影响 5. RL 串联电路的时间常数为（ 2 ）。 （1） RL （2） L/R （3）R/L 6. 在图3.05所示电路中，在开关S闭合前电路已处于稳态。当开关闭合后，（） A．i 1,i 2 ,i 3 均不变 B.i 1 不变，i 2 增长为i 1 ,i 3 衰减为零 C.i 1增长，i 2 增长，i 3 不变
7. 在开关是闭合前电路已经处于稳态，试问闭合开关瞬间，初始值()和()分别为() （1）0A，1.5A（2）3A,3A（3）3A,1.5A
8 3.2.1 在图中，开关S闭合前电路已经处于稳态，试问闭合开关S的瞬间()为＿＿ （1）0V（2）100V（3）63.2V
9在图中，开关S闭合前电路已处于稳态，试问闭合开关瞬间，电流初始值i(0+)为 (1) 1A (2) 0.8A (3)0A 10 3.3.2 电路的暂态过程从t=0大致经过（）时间，就可认为达到稳定状态了。 （1 ）时间常数（2）（3~5）时间常数
三、四章 3、图示正弦交流电路中，U R =3V ，U L =4V ，交流电压表的读数为_ _。 (A) 3V (B) 2 V (C) 7 V (D) 5 V 4、正弦交流RLC 串联电路中，若发生谐振，则此时电路呈_ ___。 (A) 容性 (B) 感性 (C) 阻性 (D) 无法确定 8、三相电路中，电源线电压为380V,对称性负载Z=(30+j40)Ω, 星型联接，其线电流为_____。 (A)7.6A (B) 3.8A (C)4.4A (D)2.2A 3.电路如题3图所示，已知 u tV R L mH ===1010343 sin ,,,Ω电流i 等于（ ） （A ）2105313 sin(.)t A -? （B ）210531 3 sin(.)t A +? （C ）2210531 3 sin(.)t A -? （D ）2210531 3 sin(.)t A +? 5．电路如题5图所示，设各电流表内阻为零。若电流表A 的读数为3A,电流表A 1的读数为1A ，则电流表A 2的读数是（ ） （A ）2A （B ）22A （C ）3A （D ）10A 5. 异步电动机铭牌上数据为：U N =380V/220V ，接法Y/ Δ，I N = 6.3A/10.9A ，当额定运行 时每相绕组的电压U P 和电流I P 为（ ） A ．380V, 6.3A B ．220V, 6.3A C ．220V, 10.9A D ．380V, 10.9A （2）ｉ=102sin(wt-20°)A 的相量表示式为 （ ） R i 题 3 图 L 题 5 图
（ａ） I=10/-20° Ａ （b ）? Ｉ=102ｅ 20Ａ （ｃ）?Ｉ=10/-20° Ａ （ｄ）? Ｉ=102/-20o Ａ （4）下图所示电路中，A1＝4A ，A2＝3A ，则A0的读数为 （ ） （a ）8A （b ）2A （c ）5A （d ）3A （5）对称负载三角形联接时，（线电压大小/相电压大小）和（线电流大小/相电流大小）的 关系是 （ ） （ａ）3和3 （b ） 1和3 （c ） 3和 1 （d ） 1和1 （9）下列各图中，灯泡功率相同，电源电压有效值相等，灯泡最亮的是（ ），灯泡最暗的是（ ） 4.电路如题4图所示，设各电流表内阻为零。若电流表A 的读数为3A,电流表A 1的读数为1A ，则电流表A 2的读数是（ ） A. 2A 22 C.3A 10 5. 图5所示正弦电路中U 、I 同相，已知U=50V ，U C =200V ，I=1A ，ω=103 rad/s ，则L 为（ ） A.0.5H D.不能确定 7. 正弦电路如图11所示，电压L U &应为（ ） A.V 9.365?∠ B.V 1.534?∠ C.V 9.368?∠ D.V 1.535?-∠ 图5
技校电工学第五版第四章-三相交流电路

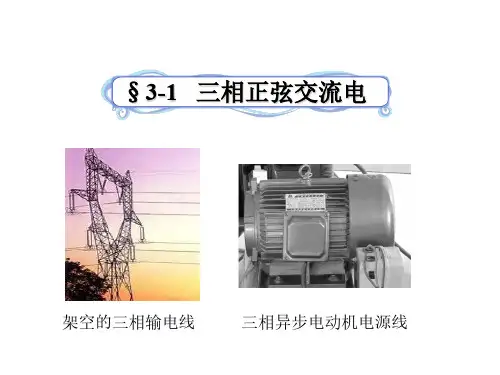

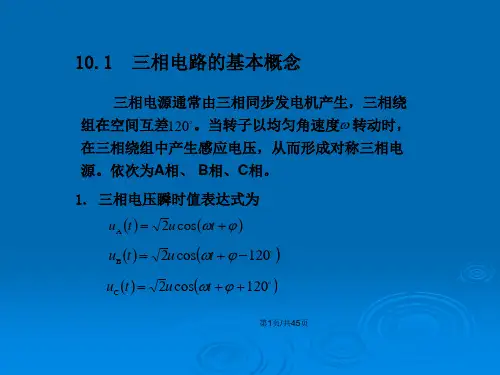

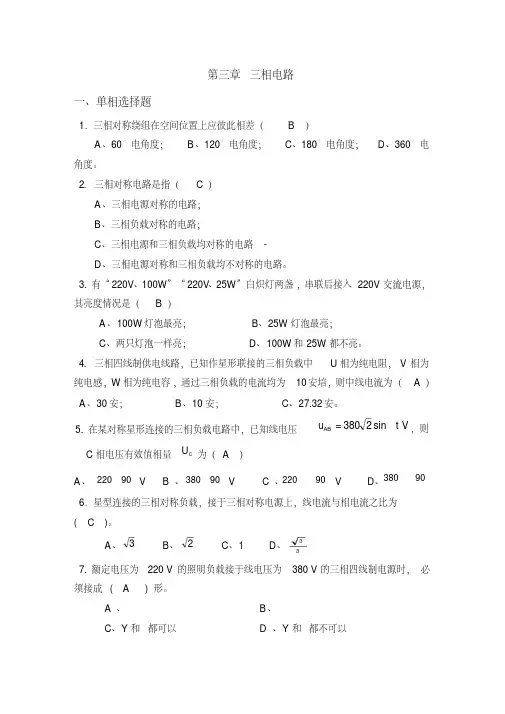

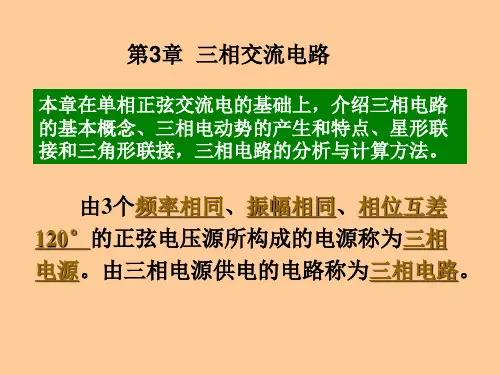

第四章 三相交流电路 §4-1 三相交流电 一、填空题（将正确答案填写在横线上） 1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源、按一定方式的组合。 2．由三根线相和一根中线所组成的供电线路，称为三相四线制电网。三相电动势到达最大值的先后次序称为相序。 3．从三相电源始端引出的输电线称为相线或端线，俗称火线。通常用黄、绿和红三种颜色导线表示；从中性点引出的输电线称为中性线，简称中线，一般用黄绿相间色导线表示。 4．三相四线制电网中，线电压是指相线与相线之间的电压，相电压是指相线与中性线之间的电压，这两种电压的数值关系是U L =3U P ，相位关系是线电压 超前相电压30°。 5．目前民用建筑在配电布线时，常采用三相五线制供电，设有两根零线，一根是工作零线，另一根是保护零线。 二、判断题【正确的，在括号内画√；错误的，在括号内画×） 1．对于三相交变电源，相电压一定小于线电压。(√) *2．三相对称电源接成三相四线制，目的是向负载提供两种电压，在低压配电系统中，标准电压规定线电压为380V ，相电压为220V 。(√) 3．当三相负载越接近对称时，中线电流就越小。(√) 4．两根相线之间的电压叫做线电压。(√) 5．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。(×) 三、选择题（将正确答案的序号填写在括号内） 1．关于三相交流发电机的使用，下列说法正确的是(D )。 A ．三相交流发电机发出的三相交流电，只能同时用于三相交变负载 B ．三相交流发电机不可当做3个单相交流发电机 C ．三相交流发电机必须是3根火线、一根中性线向外输电，任何情况下都不能少一根输电线 D ．如果三相负载完全相同，三相交流发电机也可以用3根线（都是火线）向外输电 2．某三相对称电源相电压为380V ，则其线电压的最大值为(C )。 A ．3802 V B ．3803V C ．3806V D ．V 32 380 3．已知对称三相电压中，V 相电压为u v =2202 sin(314t+π)V ，则按正序U 相和W 相电压为(B )。

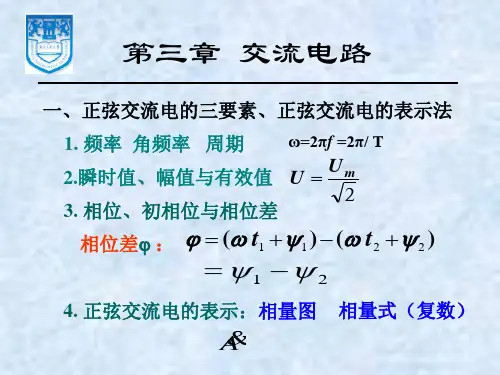

第二章 正弦交流电路 2.1 基本要求 (1) 深入理解正弦量的特征，特别是有效值、初相位和相位差。 (2) 掌握正弦量的各种表示方法及相互关系。 (3) 掌握正弦交流电路的电压电流关系及复数形式。 (4) 掌握三种单一参数（R ，L ，C ）的电压、电流及功率关系。 (5) 能够分析计算一般的单相交流电路，熟练运用相量图和复数法。 (6) 深刻认识提高功率因数的重要性。 (7) 了解交流电路的频率特性和谐振电路。 2.2 基本内容 2.2.1 基本概念 1. 正弦量的三要素 (1) 幅值（U m ，E m ，I m ）、瞬时值（u, e, i ）、有效值（U ，E ，I ）。 注：有效值与幅值的关系为：有效值2 幅值= 。 (2) 频率（f ）、角频率（ω）、周期（T ）。 注：三者的关系是 T f π πω22= =。 (3) 相位（?ω+t ）、初相角（?）、相位差（21??-）。 注：相位差是同频率正弦量的相位之差。 2. 正弦量的表示方法 (1) 函数式表示法： 。 )sin();sin();sin(i m e m u m t I i t E e t U u ?ω?ω?ω-=+=+= (2) 波形表示法：例如u 的波形如图2-1-1(a)所示。 (3) 相量（图）表示法： 使相量的长度等于正弦量的幅值（或有效值）； 使相量和横轴正方向的夹角等于正弦量的初相角； 使相量旋转的角速度等于正弦量的角速度。 注： U &U
例 。 )60sin(24, )30sin(2621V t u V t u o o +=+=ωω 求?2 1=+u u 解：因为同频率同性质的正弦量相加后仍为正弦量，故 )sin(221?ω+==+t U u u u , 只要求出U 及?问题就解决了。 解1：相量图法求解如下：具体步骤为三步法（如图2-1-2所示）： 第一步：画出正弦量u 1 、u 2 的相量1 2 U U &&、（U 1=6，U 2 =4）。 第二步：在相量图上进行相量的加法，得到一个新相量U &。 利用?ABC 求出AC 的长度为9.68，即新相量U &的长度。 利用?ABC 求出α的数值为11.9o ，则3041.9?α=+=o o 。 第三步：把新相量U &还原为正弦量u ： U &→ u=9.6841.9)()t V ω+o 以上三步总结如下： 443 4421? ? ? =+↑↓↓=+U U U u u u 2121 30 60 B C 1 U 2 U 0 图2-1-2 (4) 相量式（复数）表示法： 使复数的模等于正弦量的幅值（或有效值）； 使复数的复角等于正弦量的初相角。 注：① 实际表示时多用有效值。 ② 复数运算时，加减常用复数的代数型，乘除常用复数的极坐标型。 ③ 利用复数，可以求解同频率正弦量之间的有关加减乘除．．．．问题。 解2： 复数法求解如下：具体步骤为三步法： 第一步：正弦量表示为复数（极坐标形式）： 32.53061 1j U u +=∠=→ο& 47.326042 2 j U u +=∠=→ο& 第二步：复数运算，产生一个新复数U &。
哈尔滨工业大学 电工学教研室 第3章正弦交流电路 返回
3.1 正弦电压与电流3.3 电阻元件、电感元件与电容元件3.4 电阻元件的交流电路3.5 电感元件的交流电路3.6 电容元件的交流电路 3.7 电阻、电感与电容元件的交流电路3.8 阻抗的串联与并联3.9 交流电路的频率特性3.10 功率因数的提高 目录 3.2 正弦量的相量表示法
3.1 正弦电压与电流 直流电和正弦交流电 前面两章分析的是直流电路，其中的电压和电流的大小 和方向是不随时间变化的。 I，U O t 直流电压和电流 返回
t i u O 正弦电压和电流 实际方向和参考方向一致 实际方向和参考方向相反 ＋ － 正半周 实际方向和参考方向一致 + _ u R ⊕ i 负半周 实际方向和参考方向相反 + _ u R ⊕ i 正弦交流电的电压和电流是按照正弦规律周期性变化的。
3.1.1 频率和周期 正弦量变化一次所需要的时间（秒）称为周期（T ）。每秒内变化的次数称为频率（），单位是赫兹（Hz ）。 我国和大多数国家采用50Hz 的电力标准，有些国家（美国、日本等）采用60Hz 。 小常识 正弦量变化的快慢还可用角频率来表示：f T ππω22==t T 2 T 2 3T t ωπ π 2π3π 4T 2u i O f 频率是周期的倒数: f =1/T 已知=50Hz,求T 和ω。 [解]T =1/=1/50=0.02s, ω=2π=2×3.14×50＝314rad/s f f f 例题3.1
3.1.2 幅值和有效值 瞬时值和幅值 正弦量在任一瞬间的值称为瞬时值，用小写字母表示，如、u、e等。 i 瞬时值中的最大的值称为幅值或最大值，用带下标m的大写字母表示，如I U m、E m等。 m、 有效值 在工程应用中常用有效值表示交流电的幅度。一般所讲的正 弦交流电的大小，如交流电压380V或220V，指的都是有效值。 有效值是用电流的热效应来规定的。设一交流电流和一直流 电流I 流过相同的电阻R，如果在交流电的一个周期内交流电和直 流电产生的热量相等，则交流电流的有效值就等于这个直流电的 电流I。
第二章 2-1 解：i=10sin(314t+60°) mA t =1ms, )3 1 001.0100sin(10ππ+?=s i 2-3解：(1) 452003010021∠=-∠=? ? U U (2)u 1滞后u 2 75°. 2-4 解： ) 1.53sin(25)1.53sin(2521 -=+=t i t i ωω 2-5 解： ) 30sin 30(cos 50)150sin 150(cos 2 7 .7021 j U j U +=+= ?? 2-6 解： ) 60sin 60(cos 2 10)30sin 30(cos 2 10 21 -+-=+= ?? j I j I 2-8 解：电流与电压表的读数为有效值。 2-9 解：X L =ωL ? ? =I jX U L 2-15 解：Z=R1+R2+j(X L -X C )
C j I U L j I U R I U C L R ωω1 ? ? ? ?? ?-=== 2-28 解: 220 605.022040 1cos 1 cos 22111= =?= ==U P I U P I UI P ?? S P P P P UI S I I I I I I I = +==+=∠=+=?? ? ?? ???cos 0)1sin 1(cos 212 12211 2-30解: 2 2)sin (cos 31 cos )1sin 1(cos 01211 111?? ? ? ? ??? = -=+== +=∠=I U Z I I I I I U P I I I U U ?????
2-32: 未接电容时 接电容后： 有功功率不变，电压不变，功率因数提高到0.9。 R u L u C i 1 cos 1?UI P =
实验报告 课程名称：电工电子学实验指导老师：实验名称：三相交流电路 一、实验目的 1.学习三相交流电路中三相负载的连接。 2.了解三相四线制中线的作用。 3.掌握三相电路功率的测量方法。 二、主要仪器设备 1.实验电路板 2.三相交流电源 3.交流电压表或万用表 4.交流电流表 5.功率表 6.单掷刀开关 7.电流插头、插座 三、实验内容 1.三相负载星形联结 按图3-2接线，图中每相负载采用三只白炽灯，电源线电压为220V。 图3-2 三相负载星形联结 (1) )。 表3-1 (2)按表3-2内容完成各项测量，并观察实验中各白炽灯的亮度。表中对称负载时为每相开亮三只灯；不对称负载时为U相开亮一只灯，V相开亮两只灯，W相开亮三只灯。
表3-2 2.三相负载三角形联结 按图3-3连线。测量功率时可用一只功率表借助电流插头和插座实现一表两用，具体接法见图3-4所示。接好实验电路后，按表3-3内容完成各项测量，并观察实验中白炽灯的亮度。表中对称负载和不对称负载的开灯要求与表3-2中相同。 图3-3 三相负载三角形联结 图3-4 两瓦特表法测功率
表3-3 四、实验总结 1.根据实验数据，总结对称负载星形联结时相电压和线电压之间的数值关系，以及三角形联结时相电流和线电流之间的数值关系。 (1).星形连结： 根据表3-1，可得：星形联结情况下，不接负载时，各路之间的线电压和各分电源的相电压都分别相同，即U UV= U VW=U WU=(218+219+220)/3=219V；U UN=U VN=U WN=127V(本次实验中这三个电压为手动调节所得)。可以计算：219/127=1.7244≈3，即：线电压为相电压的3倍，与理论相符。 根据表3-2，可得：星形联结情况下，接对称负载时，线电压不变，仍为表3-1中的数据；而相电压在有中线都为124V，在无中线时分别为125V、125V、123V，因此可认为它们是相同的。由此，得到的结 论与上文相同，即：有中线时，219/124=1.7661≈3，线电压为相电压的3倍；无中线时，(125+125+123)/3=124.3，219/124.3=1.7619≈3，线电压为相电压的3倍。 综上所述，在对称负载星形联结时，不论是否接上负载(这里指全部接上或全部不接)、是否有中线，线电压都为相电压的3倍。 (2).三角形联结 2.根据表3-2的数据，按比例画出不对称负载星形联结三相四线制(有中线)的电流向量图，并说明中线的作用。 不对称负载星形联结三相四线制(有中线)电流向量 图如左图所示，根据I U+I V+I W=I N，且根据对称关系三个 相电流之间的夹角各为120o，因而根据几何关系画出I N。 可见，I N在数值的大小上和三个相电流并不成线性关系， 而在角度(相位)上也没有直观的规律。这是因为I N是由三 个互成120o的相电流合成的电流，是矢量的，与直流电 路的电流有很多不同性质，因而要讲大小与方向结合计算 才有意义。 中线的作用：由左图可知，在不对称负载星形联结(有 中线)电路中，中线电流不为0，因而如若去掉中线必会 改变电路中电流的流向，导致各相负载电压不同(即表3-2 中不对称且无中线的情况)，这时部分负载可能会由于电 流过大而烧毁。因此中线起到了电路中作为各相电流的回 路的作用，能够保证各相负载两端的电压相同(据表3-2 也可看出)，就能够保证负载正常运行，不致损坏。因此 中线在星形联结中是至关重要的，因而在通常的生产生活 中的星形联结三相电路都是有中线的。
第三章内容 一、填空题 1. 在电路构成的电感、电阻和电容三种元件中，储能元件是 ，耗能元件是 。 2. 如下图所示, R=1000Ω,L=1H,U=20V,则 i L (0+)= A,u L (0+)= V 。 3. 已知某一阶线性电路的全响应为() 10()2t L i t e A -=+，其初始值(0)L i +为 。 4. 在电路的暂态过程中，电路的时间常数τ愈大，则电流和电压的增长或衰减就 ； 5. RC 串联电路和RL 串联电路的时间常数τ分别等于 和 。 6. 对电路暂态分析时，当电源激励为零，只由元件的初始状态所产生的响应，称为 ；当元件的初始状态为零，只由电源激励所产生的响应，称为 ； 7. 当电源激励和元件的初始状态都不为零时所产生的响应，称为 。 8. 电路的暂态过程中的完全响应可看成零输入响应和 的叠加。 9. 任何一阶暂态电路的全响应都是 响应和 响应的叠加。 10. 电路的暂态过程从t=0大致经过 时间，就可以认为达到稳态了。 二、选择题 1. 通常电路中的耗能元件是指 （A ）电感元件 （B ） 电阻元件 （C ）电容元件 2. 正弦交流电压电路中，电容两端电压有效值不变，当频率增大时，流过电容的电流将（ ） （A ）增大 （B ）减小 （C ）不变 3. 图示电路原已稳定， t = 0时开关S 闭合，S 闭合后瞬间电流 i ()0+ 的值为 ( )。 (A) 0 A (B) 1 A (C) 0.8 A 1 A 1 H S 10 Ω40 Ω I i S L 4. R ，C 电路外部激励为零，而由初始储能引起的响应称为 响 应。 A ． 稳 态 B ．零 输 入 Ｃ． 零 状 态 Ｄ．全 5. 图示电路的时间常数=τ 。 A.RC/2 B.2/RC C.1/RC D. RC
电工学第三版答案
苏州大学 电工学 课程 （08）卷参考答案 共3页 5.7R X 5.72 15 2X R R 2X R 20I R 2 I )R R (I )X R (X 10 1510 150 X ,150X I 150V 510-200IR 002 U 10(A).I . 010101010I I I 45210I ,9010I :.12L C 22 C 2222222L 2C C C 1AB 2 1 21Ω==Ω====∴=?=+=?+=Ω===?=?=-==∴?∠=-+=+=? -∠=?∠=j j j j Θ&&&&&又解 2. 解 ： （12分） (2 (4 (3 (3
: ,15 U 65I ,10U I ,5U I ,10U U I ,5U 15I : 0I I I 0I I I :B A :.3B 5B 4A 3A B 2A 1425321将各电流代入前方程应用电路元件特性方程列方程和结点对结点应用基尔霍夫电流定律解-===-=-= =--=-+ 0V 1U U U 130U 83U - 0V 1 U 0V,1 U 30U 5U 0 10U 10U U 15U -65 0 5U 10U U 5U -15 B A AB B A B A B A B A B B A A B A -=-==+===-=---=--+ (3) )(W 19722 1303803 cos I U 3P )(W 6574 1103803 cos I U 3P (2) A)(30I 3I A)(27.1722 380 I : )(2210 220 I U R ) V (2203 U U :Y )1(:.4Y P P P P P =???=?==???=?=====?Ω=====???l l l l l l 接法改接成接法解 (3 (4 (4 (2 (3 (3 (3 (2 (2
第三章 运算放大器及其应用 学院 班级 姓名 学号 1．F007集成运放的使用电源为±15V ，开环放大倍数为2×105，最大输出电压±U oM 为±13V ，现在分别输入下列信号，求输出电压及其极性。 ⑴u +=+15μV ，u -=-10μV ； ⑵u +=-5μV ，u -=+10μV ； ⑶u +=0μV ，u -=+5mV ； ⑷u +=+5mV ，u -=0V 解：⑴V 5102)1015()(5o =??+=-=-+U A u u u ； ⑵V 3102)105()(5o -=??--=-=-+U A u u u ； ⑶V 1000102)50()(5o -=??-=-=-+U A u u u ，因为小于（－13V ），运放进入饱和区，所以：V 13o -=u ； ⑷V 1000102)05()(5o =??-=-=-+U A u u u ，因为大于（+13V ），运放进入饱和区，所以；V 13o +=u 。 2．图示电路中，A 为理想运放，求电路的输出电压u o 。 解：按戴维南定理，1k Ω左端的电压为：1)2(222-=-?+= i u V ，等效电阻为1k Ω，故运放反相输入端的信号为： u i =－1V ，电阻为2k Ω；这是一个反相比例放大器，所以5.225o =- =i u u V 。 3．理想运算放大器组成的电路中，求u i1、u i2和u o 的函数关系表达式。 解：设A1输出为u o1，这是同相比例放大器，因为1i u u u ==-+， 所以：k R u u R u i o i 11111-= 即 111i o u k k u += A2：这是减法电路。因为2i u u u ==-+， 所以：2 2221kR u u R u u o i i o -=- 即：))(1(12i i o u u k u -+= 4．三个输入信号u i1、u i2、u i3分别加在集成运放的同相输入端和反相输入端，如图所 示，求输出信号u o 和u i1、u i2、u i3的关系表达式。 解：当反相输入端的信号单独作用时，电路为反相加法器。此时设电路的输出为u o1： )(2 2111R u R u R u i i F o +-=；
【说明】：本课程《电工学与电子学》（编号为09003）共有单选题,填空题1, 一、单选题 1.电流的真实方向是（ B ）。 A从电源正极流出来的方向 B正电荷移动的方向 C从电源负极流出来的方向 D负电荷移动的方向 2.电压的真实方向是（ B ）。 A从高电压到低电压方向 B 高电位指向低电位方向 C从正极指向负极的方向 D 不确定 3.电源电动势的实际方向是（ A ）。 A 从低电位指向高电位 B从高电位指向低电位方向 C 从电源正极指向负极的方向 D 不确定 4.直流电路如图所示，E=15V，I k=5A,R=5Ω，电压源E的工作状况是( A )。 A吸收功率30W B发出功率30W C吸收功率75W D发出功率75W 5.图示电路中，A、B端电压U=（ A ）。 A -2V B -1V C 2V D 3V 6.某元件两端的电压、电流如下图所示，则此元件的功率为（ A ）。 A P=6W，吸收电功率 B P=6W，发出电功率 C P=-6W，吸收电功率 D P=-6W，发出电功率
7. 在直流电路的计算中，若选择了某一方向为电流的参考方向。求解出来的电流或电压 是正值。则表示参考方向与实际方向（ A ）。 A 相同 B 相反 C 不一定 8. 在直流电路的计算中，若选择了某一方向为电流的参考方向。求解出来的电流或电压 是负值。则表示参考方向与实际方向（ A ）。 A 相反 B 相同 C 不一定 9. 在列写回路电压方程时，若选择了电路图中电流的参考方向。问：电压、电动势的方 向应（ A ）。 A 与电流的参考方向一致 B 电压与电流一致，电动势与电流相反 C 与电流的参考方向相反 D 以上均不是 10. 下图所示电路中I 为( C ) A 2A B 3A C 5A D 8A 11. 任何一个有源二端线性网络的戴维南等效电路是( D ) A 一个理想电流源和一个电阻的并联电路 B 一个理想电流源和一个理想电压源的并联电路 C 一个理想电压源和一个理想电流源的串联电路 D 一个理想电压源和一个电阻的串联电路 12. 下面关于理想电压源说法错误的是（ D ）。 A 端电压不随输出电流的大小而改变 B 输出电流的大小由外部负载决定 C 可以用一个内阻为0的电动势来表示 D 输出电流不随端电压的大小而改变 13. 将一个实际的电压源等效为一个实际的电流源以后，电流源的电流方向是（ B ） A 从原来电压源的正极指向负极 B 从原来电压源的负极指向正极 C 不变 D 以上都不是 14. 将一个实际电流源等效为一个实际电压源。等效后的电压源其端电压是（ B ）。 A 等于电流源原来的端电压 B 等于原来的电流源电流乘以并联的内阻 C 等于原来的电流源电流乘以串联的内阻 D 以上均不是 15. 在下图所示电路中，),2 1 /(100),1/(5021W R W R Ω=Ω= 当开关闭合时，将使 （ C ）。
第四章 三相交流电路 §4-1 三相交流电 一、填空题（将正确答案填写在横线上） 1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源、按一定方式的组合。 2．由三根线相和一根中线所组成的供电线路，称为三相四线制电网。三相电动势到达最大值的先后次序称为相序。 3．从三相电源始端引出的输电线称为相线或端线，俗称火线。通常用黄、绿和红三种颜色导线表示；从中性点引出的输电线称为中性线，简称中线，一般用黄绿相间色导线表示。 4．三相四线制电网中，线电压是指相线与相线之间的电压，相电压是指相线与中性线之间的电压，这两种电压的数值关系是U L =3U P ，相位关系是线电压 超前相电压30°。 5．目前民用建筑在配电布线时，常采用三相五线制供电，设有两根零线，一根是工作零线，另一根是保护零线。 二、判断题【正确的，在括号内画√；错误的，在括号内画×） 1．对于三相交变电源，相电压一定小于线电压。(√) *2．三相对称电源接成三相四线制，目的是向负载提供两种电压，在低压配电系统中，标准电压规定线电压为380V ，相电压为220V 。(√) 3．当三相负载越接近对称时，中线电流就越小。(√) 4．两根相线之间的电压叫做线电压。(√) 5．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。(×) 三、选择题（将正确答案的序号填写在括号内） 1．关于三相交流发电机的使用，下列说法正确的是(D )。 A ．三相交流发电机发出的三相交流电，只能同时用于三相交变负载 B ．三相交流发电机不可当做3个单相交流发电机 C ．三相交流发电机必须是3根火线、一根中性线向外输电，任何情况下都不能少一根输电线 D ．如果三相负载完全相同，三相交流发电机也可以用3根线（都是火线）向外输电 2．某三相对称电源相电压为380V ，则其线电压的最大值为(C )。 A ．3802 V B ．3803V C ．3806V D ．V 32 380 3．已知对称三相电压中，V 相电压为u v =2202 sin(314t+π)V ，则按正序U 相和W 相电压为(B )。
第3章习题答案 3.2.1 选择题 1．晶体管能够放大的外部条件是___C______。 (a) 发射结正偏，集电结正偏(b) 发射结反偏，集电结反偏 (c) 发射结正偏，集电结反偏 2．当晶体管工作于饱和状态时，其__A_______。 (a) 发射结正偏，集电结正偏(b) 发射结反偏，集电结反偏 (c) 发射结正偏，集电结反偏 3. 测得晶体管三个电极的静态电流分别为0.06mA，3.66mA和3.6mA。则该管的为___C______。 (a) 40 (b) 50 (c) 60 4．反向饱和电流越小，晶体管的稳定性能___A______。 (a) 越好(b) 越差(c) 无变化 5．温度升高，晶体管的电流放大系数b___A______。 (a) 增大(b) 减小(c) 不变 6．温度升高，晶体管的管压降|UBE|__B_______。 (a) 升高(b) 降低(c) 不变 7．对PNP型晶体管来说，当其工作于放大状态时，__C______极的电位最低。 (a) 发射极(b) 基极(c) 集电极 8．温度升高，晶体管输入特性曲线____B____。 (a) 右移(b) 左移(c) 不变 9．温度升高，晶体管输出特性曲线___A_____。 (a) 上移(b) 下移(c) 不变
10．温度升高，晶体管输出特性曲线间隔___C_____。 (a) 不变(b) 减小(c) 增大 11．晶体管共射极电流放大系数b随集电极电流iC___B_____。 (a) 不变化(b) 有一定变化(c) 无法判断 12.当晶体管的集电极电流时，下列说法正确的是__C_____。 (a) 晶体管一定被烧毁(b) 晶体管的(c) 晶体管的一定减小 13．对于电压放大器来说，___B____越小，电路的带负载能力越强。 (a) 输入电阻(b) 输出电阻(c) 电压放大倍数 14．在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位___B____。 (a) 同相(b) 反相(c) 相差90度 15．在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是___A____失真。 (a) 饱和(b) 截止(c) 饱和和截止 16．引起上题放大电路输出波形失真的主要原因是___C____。 (a) 输入电阻太小(b) 静态工作点偏低(c) 静态工作点偏高 17. 既能放大电压，也能放大电流的是___A_____放大电路。 (a) 共射极(b) 共集电极(c) 共基极 18. 引起放大电路静态工作不稳定的主要因素是__C___。 (a) 晶体管的电流放大系数太大(b) 电源电压太高 (c) 晶体管参数随环境温度的变化而变化 3.2.2试问题图3.2.2所示各电路能否实现电压放大？若不能，请指出电路中的错误。图中各电容对交流可视为短路。
第一章习题答案 1.1 写出题1.1图中有源支路的电压，电流关系式。 (c) (d) 题1.1图 1.2在题1.2图中已知U 2=2V , (1) 求 I,U 1,U 3,U 4,U ac ,(2) 比较a,b,c,d,e 各点电位的高低。 题1.2图 1.3在题1.3图所示电路中U ab 题1.3图 1.4 ab U 1.5及0-3各端点的等效电阻，即各挡的电 流表内阻，已知表头等效电阻R A =15k Ω,各分流电阻R 1=100Ω，R 2=400Ω，R 3=500Ω。 + a 2V Ω a 2U 2Ω 2Ω 2Ω 2Ω a 1U 3U 4 U 3V 2 2V 2 4V Ω Ω 1 2 3
题1.5图 1.6两个额定值是110V,40W 的灯泡能否串联后接到220V 的电源上使用？如果两个灯泡的额定电压相同，都是110V ，而额定功率一个是40W ，另一个是100W,问能否把这两个灯泡串联后接在200V 电源上使用,为什么? 1.7电路如题1.7图所示.试问ab 支路是否有电压和电流? 题1.7图 1.8题1.8图中若(1)U=10V , I=2A, (2)U=10V ,I=-2A 。试问哪个元件是吸收功率?哪个元件是输出功率?为什么? 题1.8图 1. 1.9计算题1.9图所示各电路的等效电阻. 1. 1.10电路如题1.10图所示,试求以下电路的电压U 和电流I 。 U U U U + － － (c) (a) (b) (d) 1A 20Ω 1A 20Ω
1.11在指定的电压u 和电流i 参考方向下,写出1.11图所示各元件u 和 i 的约束方程. (a) (b) (c) (d) (e) 1.12求题1.12图所示电路中的U 1和U 2. 题1.12图 1.13求题1.13图中所示电路化成等值电流源电路。 (a) (b) (c) 题1.13图 1.14求题1.14图中所示电路化成等值电压源电路。 + U － U + － 10K Ω u + 20mH － u 10μF u － + U 5V + － i I 2A U + － 4V 1A 2V 1A 2Ω 6V 6V
第三章 电路的暂态分析
3.1 换路定则与电压和电流初始值的确定
一、概述 开关：打开→ 开关：打开→闭合 暂态 灯由亮到暗 电容充电 + US 稳态 灯不亮、 灯不亮、电 容未充电
2
C
新稳态 灯不亮、 灯不亮、电 容充电结束
1、 研究暂态过程的意义 暂态过程是一种自然现象， 对它的研究很重要。 暂态过程是一种自然现象， 对它的研究很重要。 暂态过程的存在有利有弊。有利的方面， 暂态过程的存在有利有弊。有利的方面，如电子技 术中常用它来产生各种波形；不利的方面，如在暂 术中常用它来产生各种波形；不利的方面， 态过程发生的瞬间，可能出现过压或过流， 态过程发生的瞬间，可能出现过压或过流，致使设 备损坏，必须采取防范措施。 备损坏，必须采取防范措施。
3
2、暂态过程产生的条件 、 电路存在换路。 ① 电路存在换路。 电路的接通、断开、短路、 电路的接通、断开、短路、电源或电路参数的改 变等所有电路工作状态的改变，统称为换路。 变等所有电路工作状态的改变，统称为换路。 ② 电路中有储能元件 自然界物体所具有的能量不能突变， 自然界物体所具有的能量不能突变，能量的积累 能量不能突变 或释放需要一定的时间。 或释放需要一定的时间。
4
1 2 电容C储存的电场能量 电容 储存的电场能量 WC = CuC） （ 2
WC 不能突变
uC 不能突变
1 2 电感 L 储存的磁场能量 W L = Li L） （ 2
WL 不能突变
i L 不能突变
5
