钻孔桩灌注导管水密性试验方案
一、实验目的
1.检验导管是否有漏水、漏气现象，保证灌注砼质量。
2.检验导管壁能。
二、要求及方法
导管施压水密性试验采用管内注水充压的方法进行，严禁用压气施压。
1.检查每节导管有无明显孔洞，检查每节导管的密封圈情况，所有导管制作应力求坚固，内壁应光滑顺直、光洁和无局部凹凸。各节导管内径应大小一致，偏差不大于±2mm。如缺少或破旧不能使用，要及时拆除更换或添加，并在钢索槽中涂适当的黄油。
2.选择场地，使导管在地面上平整对接，对接时就各管按顺序编号。先把导管首尾用密封扣件相连。导管可在钻孔旁预先分段拼装，在吊放时再逐段拼装，分段拼装时应仔细检查。
3.对导管两端安装封闭装置，封闭装置采用既有施压套。安装时使用两孔位于管道的正上方，以使注水时空气中溢出。
4.安装水管向导管内注水，注水至管道另一端出水时停止，并应保证导管内冲水达70%以上方可停止。
5.将一端注水孔密封，另一端与空气压力机连接，检查导管连接处封闭端安装情况，检查合格后压风机充压，进行水密性试验的水压不应小于孔内水深的1.3倍压力，也不应小于导管壁和焊缝可能承受灌注混凝土时最大压力的1.3倍，保持压力15分钟。
可按下式计算：P=Yc×hc-Yw×Hw
式中：P-导管可能受到的最大压力（KPa）
Yc-混凝土拌合物的容重（取24KN/m3）
hc-导管内混凝土柱的最大高度，以导管全长计（m）
Yw-井孔内水的容重（取12KN/m3）
Hw-井孔内水的深度（m）
6.检查导管接头处溢水情况，对溢水处做好记录，将导管翻滚180°再次加压，保持压力15分钟，检查情况做好记录。经过15分钟不漏水即为合格。
水中大直径钻孔灌注桩施工方案（一）、施工万案 〈一〉对于风力在六级以下、浪高在1m以下、水深在10m以内的江河及浅海水中的大直径钻孔桩，拟采用C70钻机在利用中一60浮箱组成一定长度和宽度的刚性浮体上，在其上进行钻孔作业。浮动平台在锚机的牵引下定位，设置竖直定位桩，这时的浮动平台只能随水位的升降而上下浮动，其平面位置受到定位 桩的控制而保持不变。 〈二〉砼采用自动计量拌合站拌和，砼输送泵输送，导管法灌注水下砼 （二）、施工工艺及施工方法 〈一〉工艺流程
〈二〉施工方法 1、施工准备 （1）修建施工便道、施工用临时码头及上料栈桥等大型临时设施。 （2）利用舟桥器材拼组浮动平台、浮吊、运输船、砂石料船、拌合船及临时码头动臂吊机，在拌合船上安装拌合机，搭设拌合台，加工定位钢桩及定位桩框架等。 （3）搭设海上桥轴线测量平台，测设两纵向桩轴线的中心线。 （4）组装C70 钻机，进行试车检查机械状况并润滑保养，使钻机处于良好的工作状态。 （5）浮动平台横向紧靠临时码头边沿，用锚机固定，用公路梁搭设上船滑道，在高潮位期间，C70钻机吊着摆管装置沿着滑道慢速开上浮动平台的纵向公路梁；加固浮动平台，利用C70 钻机将护筒、冲锤、抓斗等施工机具吊上平台，在浮动平台上备一台90kw发电机作为锚机、振动锤、拌合机的动力设备。 （6）浮动平台就位在水上用有标志的竹杆标出即将施工的桥墩的中心位置，以桥墩为中心，在 桥墩纵横轴线角平分线的四个方向，距桥墩中心150m处抛出四个混凝土锚，抛锚工作由机动舟配合浮吊来完成。 用机动舟浮动平台顶推到即将施工的桥墩中心位置，并将浮动平台上锚机的缆绳系在四个锚的浮标上。这样每根锚绳控制着浮动平台的两个方向，任两个相邻的锚绳控制着浮动平台的前后、左右位置，两对角锚绳控制着浮动平台的旋转，从而完成浮动平台的就位。 （7）浮动平台定位 a 用花杆在浮动平台上示出两预留桩位空档轴线的垂直平分线，将测距仪的反光镜安置在两预留桩位空档轴线的中心点上，将经纬仪和光电测距仪置镜在位于桥轴线的测量平台上。 b 在测量控制点上测量人员的统一指挥下，用经纬仪通过花杆控制浮动工作平台的方向，测距仪通过反光镜控制浮动工作平台的距离。 c 将控制点得到的信息反馈到浮动平台上的指挥人员，由指挥人员同时指挥各锚机操作手，操纵浮动平台上的四个锚机，反复松卷锚绳，调整浮动平台的位置，使浮动平台两预留桩位空档位于设计桩位上，其误差由预留空档的大小决定。 d 浮动平台定位后，由C70 钻机将四根定位桩吊起插入浮动平台的定位框架 内，并用C70钻机的起重臂调好定位桩的垂直度。 e 利用定位桩自重，将定位桩插入地层一定深度，而后使用振动锤，将定位桩打入地层至预定深度。

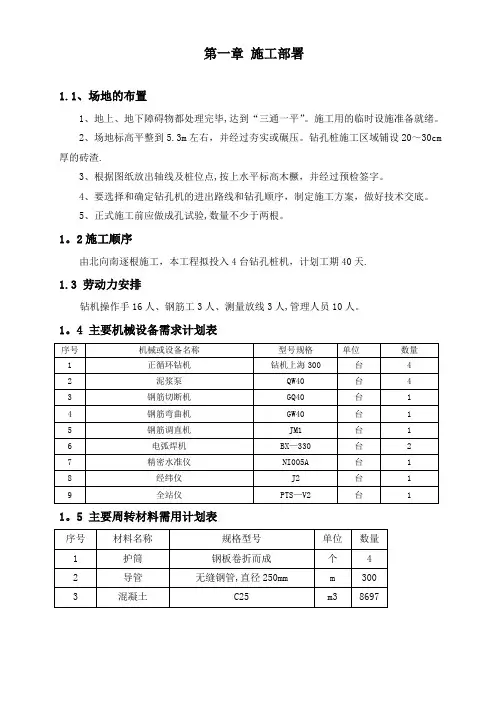

第一节工程概况 XXXXXX加工厂科研质检车间位于湖州环渚工业园区内，采用为预应力管桩加固 地基。因施工原因 3-12轴线桩改为①1000钻孔灌注桩，总桩数 5根。设计桩长 38m砼强度C25,桩顶标高-1.5米，主筋配筋14①20加强筋①14@2000箍筋①8@200单桩竖向承载力抗压Ra= 1700K2桩基施工要求按浙江省钻孔灌注桩标准图集《2004浙G23〉、《建筑地基基础设计规范》(DB33/1001-2003 )及《建筑桩基技术规范》(JGJ94-2008)进行组织施工。 第二节、编制依据 1、浙江省疏浚工程有限公司培训中心二期工程地质勘测报告； 2 、浙江省疏浚工程有限公司培训中心二期工程施工图纸； 3 、钻孔灌注桩相关标准、图集等。 第二节、施工准备 1、劳动力计划安排 2、施工主要机械设备的组织安排 根据施工工艺的要求，采用转盘式工程钻孔及配套设备，根据工程的规模和工期的要求 以及现场场地条件和临时用电等情况，合理确定设备的投入力量和机械的配套工具，详见下表：
3、场地准备 ⑴工程施工前须平整场地，修筑必要的施工便道，以满足施工要求。 如有影响施工作业的地上、地下障碍物须在施工前予以清除，并及时平整处理。 ⑵水电准备 为保证施工机械正常运行，快速高效地完成生产任务，保证施工进度，现场需业主提 供施工用电200kVA容量电源；现场施工用水需接入二根①50mm S水管，并保证正常水压。 4、技术准备 外场做好测量控制网点、水准点的复核，测设主轴线的放样工作，并报监理单位检 查认可，桩基轴线定位控制点及水准点应设置在不受临时设施及机械运行影响的地点， 做到牢固可靠。内场检查有关技术资料是否齐全，向各班组织作业人员进行技术交底， 阐明桩基分项对整个工程的重要意义及施工注意事项，加强质量意识教育和施工安全技术教育，真正做到质量第一，确保安全。

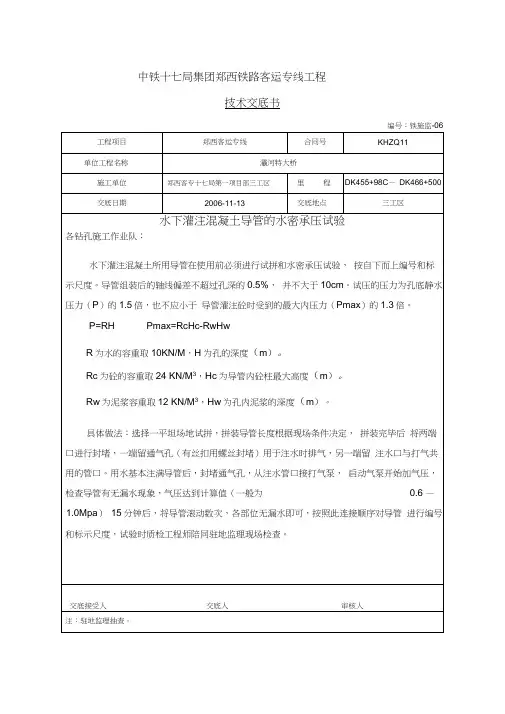

中铁十二局集团临渭高速LW4标段 钻孔桩灌注导管水密性试验方案 一、试验目的 1、检验导管是否有漏水、漏气现象，保证灌注砼质量。 2、检验导管壁能。 二、要求及方法 导管施压水密性试验采用管内注水充压的方法进行，严禁用压气施压。 施压步骤： 1．检查每节导管有无明显孔洞，检查每节导管的密封圈情况，所有导管制作应力求坚固，内壁应光滑、顺直、光洁和无局部凹凸。各节导管内径应大小一致，偏差不大于±2mm。如缺少或破旧不能使用，要及时拆除更换或添加，并在钢索槽中涂适当的黄油。 2．选择场地，使导管在地面上平整对接，对接时就各管按顺序编号。先把导管首尾用密封扣件相连。导管可在钻孔旁预先分段拼装，在吊放时再逐段拼装。分段拼装时应仔细检查。 3．对导管两端安装封闭装置，封闭装置采用既有施压套。安装时使两孔位于管道的正上方，以使注水时空气从空中溢出。 4．安装水管向导管内注水，注水至管道另一端出水时停止，并应保证导管内冲水达70％以上，方可停止。
5．将一端注水孔密封，另一端与空气压力机连接，检查导管连接处封闭端安装情况，检查合格后压风机充压，进行水密试验的水压不应小于孔内水深的1.3倍压力，也不应小于导管壁和焊缝可能承受灌注混凝土时最大压力的1.3倍，保持压力15分钟。 可按下式计算：P=Yc*hc-Yw*Hw 式中：P—导管可能受到的最大压力（Kp）; Yc—混凝土拌合物的容重（取24KN/M3）; hc—导管内混凝土柱的最大高度，以导管全长计（m）； Yw—井孔内水的容重（取12KN/M3）; Hw—井孔内水的深度（m）。 6．检查导管接头处溢水情况，对溢水处做好记录，试压降导管翻滚180°，再次加压，保持压力15分钟，检查情况做好记录。经过15分钟不漏水即为合格。 本次试验导管按全长50米计算，经计算导管试验压力不得小于0.78兆帕。 中铁十二局集团有限公司 临渭高速公路LW4项目经理部 2013年10月26日
专项维修工程5标 冲击锤成孔灌注桩 施工方案 *********有限公司 20**年9月
一、施工准备 （一）、材料 1、混凝土和钢筋均与钻孔灌注桩相同。 （二）、工器具 1、机械设备：CK-900型冲击锤孔机、双筒卷扬机和水泵。 2、主要工具：冲锤、钢护筒、掏渣筒、钢吊绳；测渣铁砣、下料斗、卸料槽、导管、预制混凝土塞。 （三）作业条件 1、施工钢排架搭设牢固，施工机械检验合格。 2、施工临时供水、供电、材料运输准备完毕。 3、桩基测量控制桩、水准基点桩已经设置并经复核，桩位已标志。 二、操作工艺 （一）工艺流程 锤孔桩施工工艺流程图
（二）、护筒埋设、锤机就位、孔位校正 成孔时应先在孔口设圆形钢板护筒，护筒内径应比锤头直径略大，顶面宜高出常水位，还应满足筒内泥浆面的高度要求。 护筒埋置深度应埋入河床面以下1m。 桩基护筒埋设采用打入法，利用平台上钢制导向架导向和振动沉桩锤打入。埋设时，护筒中心轴线应对正测量标定的桩位中心，其偏差不得大于5cm，并应严格保持护筒的竖直位置。然后使冲孔机就位，冲击锤应对准护筒中心，开始的障碍物区域内将锤提高至1.5～2.0m进行锤进，通过障碍物区域后，锤高约0.5m，以减小对周边土层的影响。在造孔时要将孔内残渣排出孔外，，勤抽碴，使锤头经常冲击新鲜地层。吊锤头的钢丝绳必须选用同向捻制、柔软优质、无死弯和断丝者，安全系数不应小于 1.2，钢丝绳与锤头间须设转向装置并连接牢固，锤孔过程中应经常检查其状态及转动是否正常、灵活。主绳与锤头的钢丝绳搭接时，两根绳径应相同，捻扭方向必须一致。
（三）、泥浆选用、冲击造孔、泥浆循环 开锤时先在孔内灌注泥浆，泥浆相对密度等指标根据土层情况而定。如孔中有水，可直接投入粘土，用冲击锥以小冲程反复冲击造浆。 泥浆比重：孔底泥浆比重砂黏土不宜大于1.3。 在锤进过程中,应注意地层变化,对不同的土层,采用不同的锤进方法。 为正确提升锤头的冲程，应在钢丝绳上油漆长度标志。 每锤进1m掏渣时，均要检查土层渣样，记录土层变化情况。 锤孔作业应连续进行，因故停锤时，必须将锤头提离孔底5m以上以防止坍孔埋锤。在取渣后或因其他原因停锤后再次开锤，应由低冲程逐渐加大到正常冲程以免卡锤。 整个锤进过程中，应始终保持孔内水位高出施工水位至少0.5m，并低于护筒顶面0.3m以防溢出。 清孔换浆冲击时应随时测定和控制泥浆密度，每冲击1～2m深应排渣一次，并定时补浆，直至设计深度。排渣用抽渣筒法，是用一个下部带活门的钢筒，将其放到孔底，作上下来回活动，提升高度在2m左右，当抽筒向下活动时，活门打开，残渣进入筒内；向上运动时，活门关闭，可将孔内残渣抽出孔外。排渣时，必须及时向孔内补充泥浆，以防亏浆造成孔内坍塌。 在锤进过程中每12m要检查一次成孔的垂直度。如发现偏斜立即停止锤进，采取措施进行纠偏。对于变层处和易发生偏斜的部位，应采用低锤轻击，间断冲击的办法穿过，以保持孔形良好。 （四）、成孔检查、清除废浆 锤孔灌注桩在成孔过程中及终孔后以及灌注混凝土前，均需对锤孔进行阶段性的成孔质量检查（孔径、孔深、孔底沉渣和成孔垂直度）,符合设计和

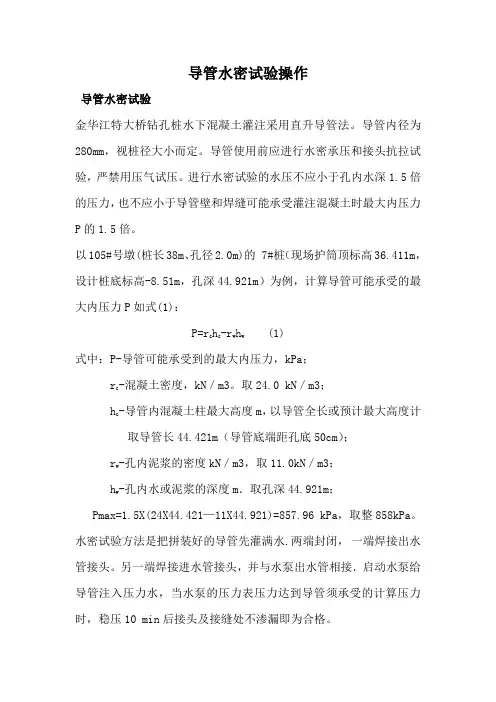

钻孔灌注桩导管水密性试验方案 一、试验目的 1、检验导管是否有漏水，漏气现象，保证灌注砼质量。 2、检验导管壁及焊缝承压强度是否满足施工要求。 二、要求及方法 导管施压水密性试验应采用管内注水充压的方法进行，严禁用压气施压的方法进行导管水密性试验检测。 施压步骤： 1．检查每节导管有无明显孔洞，检查每节导管的密封圈完整情况，所有导管制作应力求坚固，内壁应光滑、顺直、光洁和无局部凹凸缺陷。各节导管内径应大小一致（现场施工所用导管内径为260mm），偏差不大于±2mm。现场发现缺少或破旧的导管，要及时拆除更换或添加，并在钢索槽中涂适当的黄油。 2．选择场地，使导管在地面上平整对接，对接时就各节导管按顺序编号（导管首尾对接顺序为4.0m/节+2.7m/节*15节=44.5m）先把导管首尾用密封扣件相连。导管可在钻孔旁预先分段拼装，在吊放时再逐段拼装。分段拼装时应仔细检查。 3．对导管两端安装封闭装置，封闭装置采用既有施压套。安装时使两孔位于管道的正上方，以使注水时空气从空中溢出。 4．安装水管向导管内注水，注水至管道另一端出水时停止，并应保证导管内冲水达70％以上，方可停止。
5．将一端注水孔密封，另一端与空气压力机连接，检查导管连接处封闭端安装情况，检查合格后压风机充压，进行水密试验的水压不应小于孔内水深或泥浆深度的1.3倍压力，也不应小于导管壁和焊缝可能承受灌注混凝土时最大压力的1.3倍，保持压力15分钟。 以匡山互通式立交桥二环西路主线桥125#墩125-4#桩基础为 标准做导管水密性试验，其中125#墩125-4#桩基础，桩径1.5m,护筒顶标高27.05，桩顶标高23.076m,桩底标高-19.724m,桩长42.8m，理论孔深46.774m，导管长度44.5m根据上述数据计算导管能承受的最大内压力p，可按下式计算： P=Yc*hc-Yw*Hw 式中：P—导管可能受到的最大压力（KPa）; Yc—混凝土拌合物的重度（取ρ=2500kg/m3）; hc—导管内混凝土柱的最大高度，以导管全长计（m）； Yw—桩孔内水或泥浆的容重（取ρ=1200kg/m3）; Hw—桩孔内水或泥浆的深度（m）。 Yc=2500*9.8=24500(KN/m3), hc=44.5（m）, Yw=1200*9.8=11760 (KN/m3), Hw=46.774(m)。 P=1.3*(44.5*24500-46.774*11760)=702244.1Pa,即0.7MPa. 6．检查导管接头处溢水情况，对溢水处做好记录，将导管翻滚180，再次加压，保持压力15分钟，检查情况做好记录。经过15分钟不漏水即为合格。
