实验报告
实验人：辛中强
实验名称：配置IPv6的动态路由协议
实验目的：熟练掌握IPng路由协议和OSPFv3路由协议的
配置
实验过程：如下图：
在路由器上配置IPv6路由协议之前，要在全局模式下启动IPV6的单播路由选择协议。命令如下：
Router（config）#ipv6 unicast-routing
接着在接口上用一条命令就能启动ipv6路由选择的RIPng 协议：Router（config-if）#ipv6 rip 进程名enable
注意：在配置ipv6路由选择协议时，接口上必须已经有IPv6地址。进程名称可以自定义，但是所有的RIPng路由器上的进程名称都必须一致。
下面是我的配置实例：
我配置完成后，用第三台路由器来ping第一台路由器；如下图：
对了用下面命令可以分别查看IPV6的路由表
RIPng进程的相关信息
我们还可以用debug ipv6 rip命令显示了每一个接口上发送和接收的每一个RIPng进程的更新消息

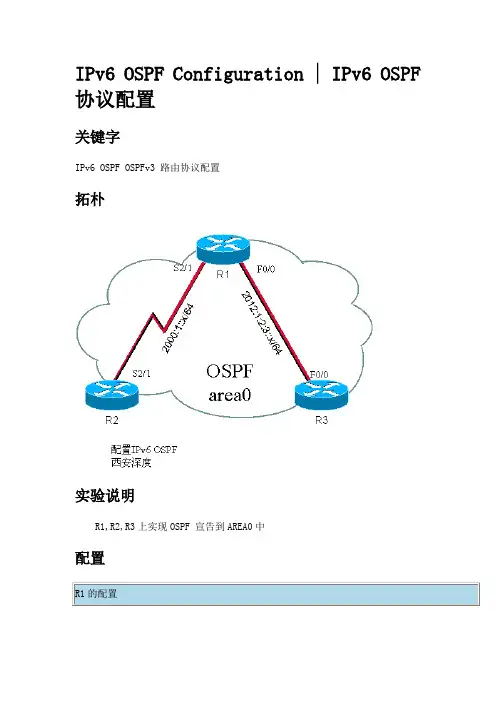

配置OSPFv3路由协议：
显示IPv6路由表中有关OSPFv3的路由条目：
显示所有有关IPv6的接口信息：
