振动压路机有关振动轮和激振器的设计
摘要
随着振动压实理论的逐步完善以及新的压实技术和控制技术在压路机中应用，新型振动压路机的研究逐渐显出其重要性及必要性。本次课程设计的主要任务就是设计一种全新的振动压路机的振动轮结构，使其能够实现无级变幅变频。
设计中，通过变量泵—定量马达组成的调频系统就能够实现振动的变频，因此，无级调幅机构为本设计的重点。本设计一种新型结构的振动轮，关键部分为振动位于轮中心的振动激振器，这部分结构加上液压缸的综合应用，改变两偏心块的相对角度来改变有效振幅，便实现了振动轮的无级变幅。
除了振动轮的设计计算部分，还包括了对课题研究意义的分析，以及对本领域目前发展情况的研究讨论。
关键词：振动压路机、振动轮、无级调频调幅
目录
第一章绪论 (3)
1.1课题的意义 (3)
1.2压路机的发展历程及国内外发展概况 (3)
1.2.1压路机的发展历程 (3)
1.2.2国外的变频变幅发展概况 (3)
1.2.3国内的发展概况 (5)
1.2.4国内外振动压路机无级调幅技术的三个相关专利 (6)
第二章变频变幅振动轮的压实原理 (8)
2.1动压实原理 (8)
2.2变频变幅振动压实的优势 (10)
第三章设计思路及结构原理 (12)
3.1振动轮调频的设计思路 (12)
3.2振动轮调幅的设计思路 (13)
第四章变频变幅振动轮的总体设计及计算 (15)
4.1振动轮振动参数的讨论及确定 (15)
4.1.1振动频率 (15)
4.1.2工作振幅和名义振幅 (15)
4.1.3振动加速度 (16)
4.1.4振动压路机工作速度和压实遍数 (18)
4.1.5激振力 (18)
4.1.6振动轮的振动功率 (19)
4.2振动轮主要工作参数的设计计算 (20)
4.2.1压路机的工作质量及分配 (20)
4.2.2振动轮的直径和宽度 (21)
4.3振动轮激振机构 (23)
4.3.1几种激振形式压路机力学特征和压实特性 (23)
4.3.2振动机械激振器的分类及作用原理 (24)
4.3.3本设计的激振器的特点 (26)
设计总结 (27)
致谢 (27)
参考文献 (28)
第一章绪论
1.1 课题意义
振动压路机是施工工程施工的重要设备这一，用来压实各种土壤、碎石料、各种沥青混凝土等。在公路施工中，多用在路基、路面的压实，是筑路施工中不可缺少的压实设备。根据振动压路机工作原理、结构特点、操作方法和用途的不同，有不同的分类方法。按振动轮内部结构可分为：振动、震荡和垂直振动。其中振动又儿科分为：单频单幅、单频双福、单频多幅、多频多幅和无级调频调幅。可见，振动轮是振动压路机的核心工作机构。
根据振动压实原理中的土的共振学说，当激振频率与被压实的固有频率相等或非常接近时，振动压实的效果最佳。当振动压路机在不同土壤工作是，土的固有频率是变化的，这样若压路机的振动频率是固定的或只有有限档位的，就无法在每一时刻都保证最佳的压实效果。于是，研究振动压路机的振动轮变频的实现，就是为了在不同土壤上工作时都能自动达到共振，将土如期压实。
关于振幅，根据重复冲击学，为了增大机械在与土壤接触前一瞬间的动量，就需要振动轮有较大的振幅和增大振幅部分的质量。而根据内摩擦减少学说，为了使振动轮在振动过程始终保持和土壤的接触，有需要振动轮的振幅很小，使其不脱离地面。同时压实时振动轮进行浅层振动或振动所需的振幅大小事不同的。因此振动压路机也应该有变化的振幅。
1.2 压路机的发展历程及国内外发展概况
1.2.1 压路机的发展历程
振动压路机发展的时间并不长，1930年德国人最先使用了振动压实技术，并于1940年成功的发明了拖式振动压路机。世界压路机发展已有上百年的历史。振动压实技术和振动压路机的出现，彻底改变了压实效果依靠重量或增大线压力的方式。随着振动压实理论研究的不断深入，振动压路机产品的规格品种也越来越多。目前，世界上生产压路机的主要国家有德国、瑞典、美国、日本等。全世界主要压路机制造企业有100家左右，德国、日本各有20来家，美国有十几家，其余主要分布在瑞典、前苏联等国。全世界1987年产量达20000多台，以后多年来一直保持在22000-25000台之间。进入90年代后有较大的增长，现在已达5万台左右。一直保持在第一位的是德国宝马，占国际市场23%左右。第二位是瑞典戴纳帕克，占20%左右。其他的主要制造企业还有德国的凯斯-伟博麦士，美国的卡特皮勒、德莱塞、英格索兰，日本的酒井重工、小松制造所、川崎重工等。
1.2.2 国外的变频变幅发展概况
步入20世纪末期以来，几乎世界上的一切事物都在跟踪新的技术革命。电子技术和计算机的应用带给压实机械的是一场控制革命。目前，国内外最先进振动压路机的振动性能参数已能根据被压材料物理机械性变化，自动选择最佳振动
频率和振幅，从而可获得良好的作业效率结合压实质量。表1.1为几种双钢轮压路机的振动频率与振幅。
德国宝马公司以首创动调幅压实系统而再一次确立了其世界压实机械的领先地位。这种智能系统能根据被碾压物料密实度的变化自动选择适宜的振幅、以优化激振力的输出，从而能消除材料出现压实不足或过压实现象，提高了压实度的均匀程度，并且避免振动轮跳振引起的骨料破碎和机器损伤。
宝马公司的自动变幅控制系统有Variomatic和Variocontrol两种结构。前者用于控制两根水平面安装的反向旋转轴激振机构，配置在双钢轮振动压路机上。后用于一根固定轴上装有两组反向的偏心块激振机构，配置在单钢轮振动轮压路机上。在振动压实过程中，地面对钢滚轮的反作用力经传感器检测后传输给数据存储和处理系统，信号经运算后将指令发给相应的调节机构，用以改变两组偏心块（或偏心轴）的相位角，从而达到自动变幅的目的。该系统从操作振幅飞最大值调整到“0”的反应时间不超过1秒钟，对于频繁变化的土工材料所组成的铺层，可以迅速对压实功能进行适应性调节。
宝马公司为了满足高密实度精度的使用要求，研制出了双钢轮自动控制压实系统“Variomatic”，简称BVM。该系统的特点是能自动判别和控制所需压实力的大小，也可称自动调幅压实系统。其主要工作装置由两根反向旋转的轴组成，如图1.1所示，工作时旋转产生的离心力经几何重叠形成定向振动，定向振动系统是BVM的基础。BVM系统的独到之处是振动方向可变化，它能自动调节定向振动的施振方向，在压实过程中可根据压实面刚度的变化或压路机的行驶方向的变化调节施振方向。从而达到调节振幅的目的。
美国英格索兰公司的DD—130双钢轮串联式振动压路机，在每个振动轮中都具有自动反向的偏心装置。可实现7225～16330kg八种不同的激振力输出，基本上可以满足所有土壤类型路面的碾压需要。
此外，诸如水平振动压实技术，是利用土壤力学中交变原理是土壤等材料的颗粒重新排列来进行密实的，德国HAMM公司首先根据这一原理开发了振荡压路机。他利用两根偏心轴同步旋转，产生相互平行的偏心力，形成交变扭矩，使振动轮产生振荡的作用，形成对地面的压实。
为了增强压实效果和提高压实效率，国外一些产品还普遍采用了超高频振动技术，振动频率超过了4000d/min，是压路机迅速达到所需密实度的高输出力，可有效提高压实的速度。
1.2.3 国内的发展概况
国内一些压路机制造企业及科研机构在上世纪九十年代就开始研究无级变幅振动轮。
其中，徐工研究院利用行星轮原理设计出具有无级调幅功能的振动轮，理论上采取改变两个偏心块的相位角的方式实现振动轮的定向振动，并找到该振动轮振幅的变化规律，水平振幅是关于偏心块相位角的正弦函数，垂直振幅是关于偏心块相位角余弦函数。该机构获得国家专利。该机构采用比例阀-齿条油缸组成的调幅液压控制系统，利用PID和PWM控制原理，设计出由可编程逻辑控制器为核心的控制系统，并编写控制程序。控制系统根据密实度计给出的振幅值进行脉冲宽度的流量，达到调节液压缸位置的目的，从而控制了工作机构中两偏心轴的相对位置，也就达到了调的目的。调幅系统齿条液压油缸的动力油来自振动系统，因为振动系统回路中的高压、低压不是固定的，所以通过换向阀实现选择功能，有因为振动回路高压油压力过高，还必须经过减压阀的减压，然后才供给调幅油路使用。为保持油缸的稳定，增加液压锁。
随着液压控制、计算机控制和检测技术在工程机械领域的应用及压实度仪的出现，智能振动压路机的研制逐渐成为一个热点，我国企业着手进行这方面的研
本说明书旨在帮助用户及操作者正确地使用南昌矿山机械有限公司振动筛设备。 它涉及与安全、设备的正确操作等有关的重要参考说明。严格遵照本说明书的说明有助于避免可能发生的危险，降低修复费用，缩短停车时间，并可提高设备的可靠性，延长使用寿命。 从事与本设备相关工作的每个人员都必须阅读并遵守本说明书，尤其是下列人员：--各项操作人员，包括安装、开车、操作、应用工程、物料装卸、现场劳力、环保工程和安全部门等人员； --维护保养，包括检查及修理人员； --运输、材料装卸和扣索人员。 --各项操作人员应有相应资质，否则不得进行与设备有关的操作； 在设备安装处必须妥善保存一本说明书，以便操作人员在需要时随手查阅。 特别提示： 1、本公司振动筛总图（含地基）均为左装型式，用户设备为右装时只须将左装地 基对称制作即可； 2、本公司振动筛总图中所标重量为参考重量，实际重量因筛网材质、结构不同而 有所差异； 3、本公司振动筛总图中所标处理量上限按理想工况计算所得，用户在实际选用中 应结合具体工况加以调整； 4、为使用户及时获得最新版本的技术资料，用户选型后应立即向本公司技术部门 索取相关资料。
本说明书适用于我公司生产的YKR（圆振动筛）、YDR（大型圆振动筛）、ZKR（直线振动筛）、ZDR（直线等厚筛）、GPS（高频筛）各系列振动筛。其核心技术是根据我国生产需要，在消化、吸收从德国公司引进的振动筛基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，可替代USK、USL型振动筛和其它系列振动筛机。 经过长期以来的生产实践，证明我公司生产的振动筛具有处理量大、技术参数合理，结构强度、刚度高，系列化、通用化、标准化程度高，运转平稳可靠，噪音小，维护检修方便等一系列优点。随着使用领域的日趋扩展，加工工艺和制造装备的进一步完善，筛机结构更加合理，质量显著提高，深得用户好评。 型号意义说明： (dm) (dm) (dm) (dm) (dm) (dm)
目录. 1 前言 (2) 1.1 毕业设计的目的 (2) 1.2 设计背景 (2) 1.3 设计任务 (3) 2 振动筛介绍 (3) 2.1 概述 (3) 2.2 振动筛的发展状况 (3) 2.3 发展趋势 (4) 2.4 振动筛的结构 (5) 2.5 振动筛的工作原理 (6) 2.6 振动筛的种类 (7) 3 TQLZ100×150高效振动筛数据的计算 (7) 3.1 筛面的倾角的选择 (7) 3.2 振动角的选择 (8) 3.3 振幅和频率的选择 (8) 3.4 物料在筛面上的运动分析 (8) 3.5 电动机的选择 (10) 4.筛体的设计 (11) 4.1 筛箱的设计 (11) 4.2 筛格的设计 (11) 5 进料箱、出料箱、机架及支撑的设计 (13) 5.1 进料箱的设计 (13) 5.2 出料箱设计 (13) 5.3 机架的设计 (13) 设计总结 (14) 致谢 (14) 参考资料........................................... 错误！未定义书签。
1 前言 1.1 毕业设计的目的 毕业设计是我们在学校的最后也是最重要的一次设计。它是在老师的 指导下，由学生独立完成，并且具有一定工作量的实际设计任务，它是学 生获取工程师必备素质的一项基础的训练。通过这次设计可以使学生更快 的融入到以后的工作中，为以后的工作和学习打下坚实的基础。所以学生 要努力圆满完成。 1 通过毕业设计，使学生综合运用四年所学知识去分析和解决问题。 2 通过毕业设计，学生要能够达到多途径收集资料、归纳和运用资料以及利用电脑绘图能力的锻炼。 3 通过毕业设计，对专业设备进行方案设计和结构设计，同时要在毕业设计中体现出创新能力。 4 通过毕业设计，了解机械设备设计的全过程，为今后走上工作岗位打下坚实的基础。 5 通过毕业设计，了解振动筛的工作原理、设计方法和过程，并且了解它的发展现状及发展趋势。 1.2 设计背景 虽然传统的往复振动筛自带吸风系统，具有清除轻杂质的作用，但结构较庞大。早期的筛体通常采用曲柄连杆机构进行传动，但是惯性力往往无法自动平衡，必须通过附加偏重或采用一定的方式来平衡，而且运动参数难以调节。随着自衡振动器的出现，这一问题才得到了解决。自衡振动器可以使筛体运动的惯性力得到自动平衡，它是通过齿轮副带动两组质量和形状相同的偏重块做相同等速的旋转运动，产生激振力迫使筛体震动。 这次设计的TQLZ100×150型高效振动筛属于往复振动筛的一种，往复振动筛是谷物清理作业中应用最广泛的清理设备，主要用于清除谷物中大、中、小杂质。高效振动筛是在传统圆形振动筛的基础上开发研制的新一代YZ系列机型，
压路机论文：压路机概念设计 摘要本文通过几个概念设计草图的方案，简单讲述了压路机的概念设计。 关键词压路机；概念；设计；创新；思维 1压路机概念设计草图方案 草图方案1：豪华版压路机 这是本人绘制的第一张草图。在最初设计这款压路机的时候，我的想法是打破传统的设计理念给人一种高贵的感觉。在造型和内饰以及功能上都做了较大改进，这是一款有着轿车感觉可以当轿车使用，有着跑车造型却可以做压路机的产品。前面的顶棚可以放下来，顶部和后部均装有射像头，保证司机可以全方位的清晰了解整车的工况和车辆周围的 情况。在非工作场地可以将前盖放下，前面的橡胶轮胎可以提升到地面以上，完全当轿车一样行驶，快速实现压路机的转场。当然，豪华的内饰和先进的控制技术是必不可少的，这款压路机标配遥控器，在工况恶劣不宜人工驾驶时，工作者可以用手柄将其控制自如。 草图方案1 草图方案2：休闲版的压路机 这款压路机较前款有相似之处又有所不同，相似的是同为概念车，都是对未来压路机设计的一种表达形式。同样的功能、相似的设计理念以及很多材质都是相同的。这款压路
机简单看草绘图的话，或许你会以为这是款玩具车。它在设计上以圆为设计主体，圆形的驾驶室、圆形的车轮、圆形的车灯以及与车体相结合处的弧线有力的结合成为一个整体，组成了这款休闲版的压路机。当然这款压路机整机结构紧凑，采用低重心设计，整车稳定性好。顶部和左右两侧的车门均采用透明材质，通体明亮、视野开阔，驾驶员的从座位上很容易看到钢轮边缘，提高了作业的准确度，并适于坡道压实。 草图方案3：自由版压路机 这款压路机设计思想来源于“乌龟”，乌龟笨笨的躯体、笨拙的步伐，但却有与兔子赛跑的决心与胆识，最后凭借其不泄的毅力战胜了兔子。这款压路机从设计上来说不像前两款看着那么灵活，但旨在说明其内在意义，希望它能带给人们一种毅力坚强、坚持不懈的理念。这款压路机整体采用流线型，大弧度的驾驶室，半圆的车窗以及凹进的车轮与圆形钢轮浑然成为一个整体，整体造型力争给人一种塌实、稳重的 感觉。 草图方案4：实用型压路机 这款压路机，本人把它定义为实用性压路机是因为它比较接近实际，属于现有压路机的一款升级产品，包含了现有压路机的全部功能，且依现现有的技术完全可以实现其外观

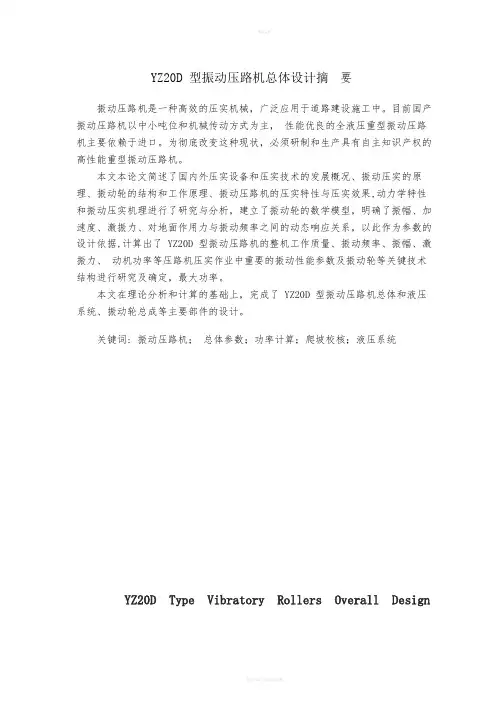

YZ20D型振动压路机总体设计 摘要 振动压路机是一种高效的压实机械，广泛应用于道路建设施工中。目前国产振动压路机以中小吨位和机械传动方式为主，而性能优良的全液压重型振动压路机主要依赖于进口。为彻底改变这种现状，必须研制和生产具有自主知识产权的高性能重型振动压路机。 本文本论文简述了国内外压实设备和压实技术的发展概况、振动压实的原理、振动轮的结构和工作原理、振动压路机的压实特性与压实效果,动力学特性和振动压实机理进行了研究与分析，建立了振动轮的数学模型，明确了振幅、加速度、激振力、对地面作用力与振动频率之间的动态响应关系，以此作为参数的设计依据,计算出了 YZ20D振动压路机的整机工作质量、振动频率、振幅、激振力、发动机功率等压路机压实作业中重要的振动性能参数及振动轮等关键技术结构进行研究及确定，最大功率。 本文在理论分析和计算的基础上，完成了 YZ20D全液振动压路机传动系统设计、振动轮总成等主要部件的设计。 关键词: 振动压路机；总体参数；功率计算；爬坡校核；液压系统
